Освещение Бочкаревского пивоваренного завода
Цех Бочкаревского пивоваренного завода, 30 × 40 м. Установлены 30 СОЮЗ 24-100/1-67 на высоте 5,5 м; по данным проекта — 250 лк.
Проект реализован на светильниках:
Решение на объекте
Освещение производственного цеха в Бочкарях

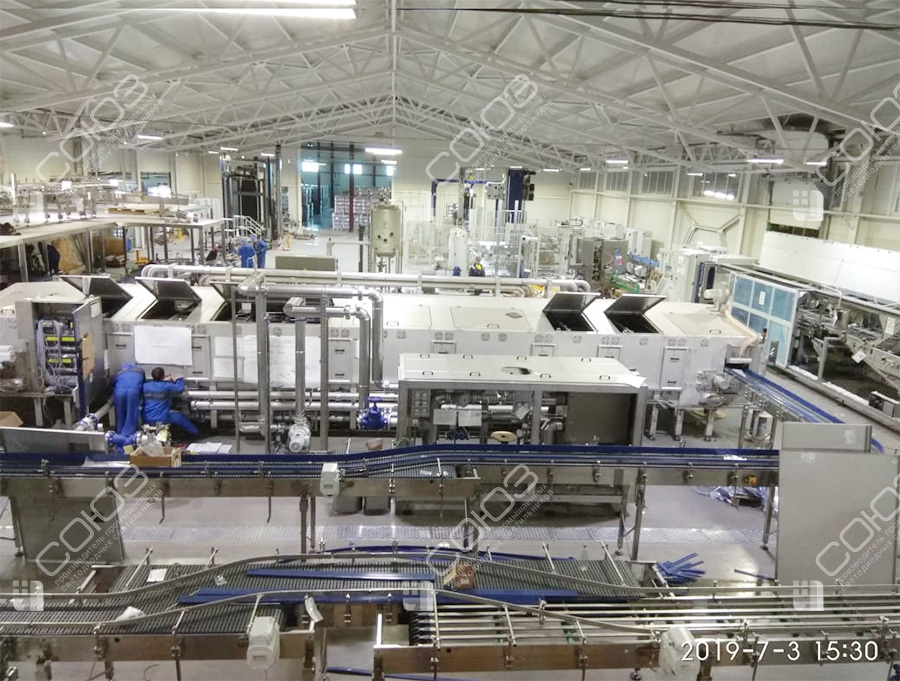

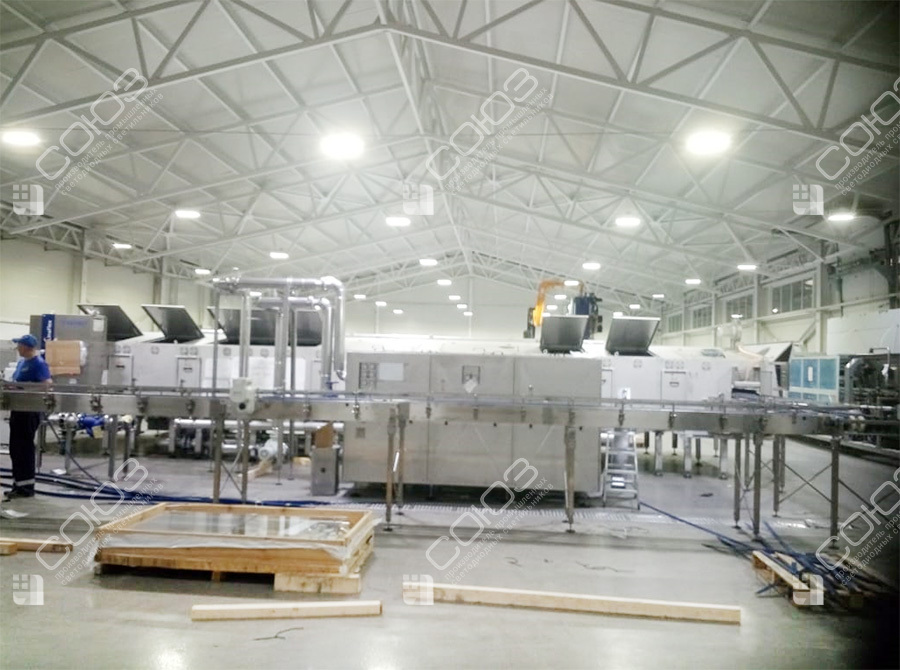

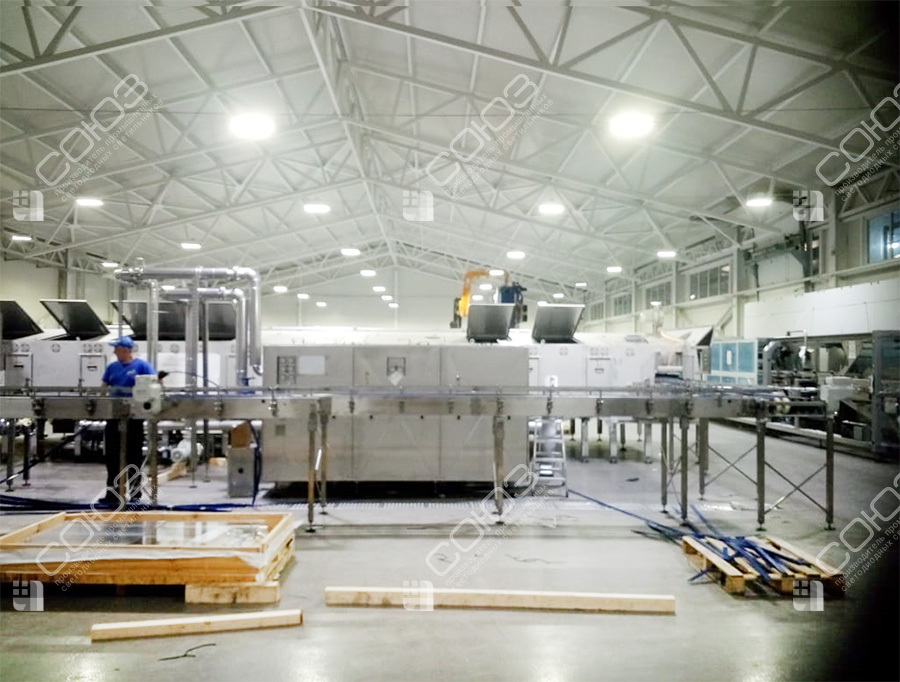

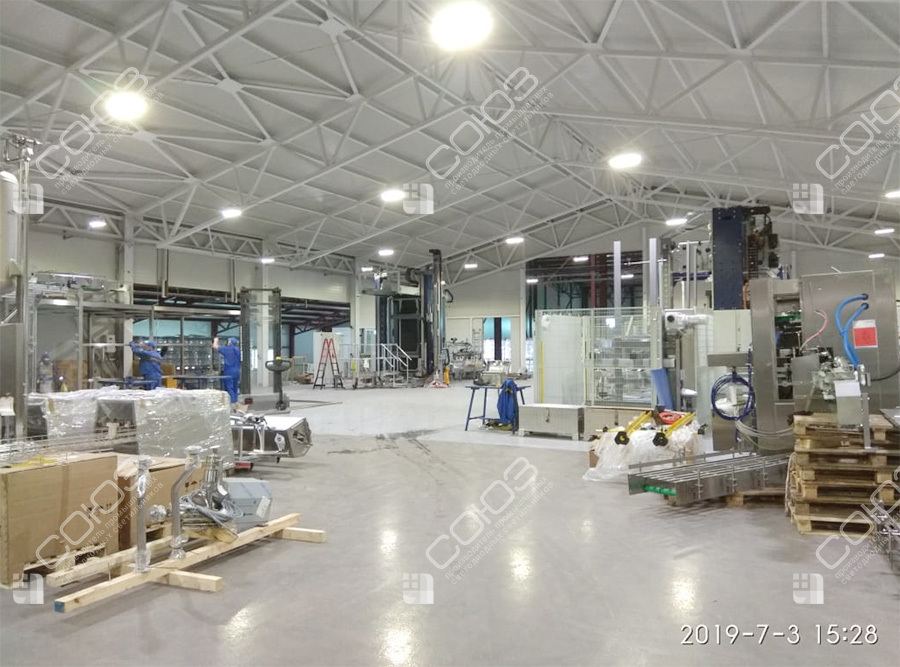

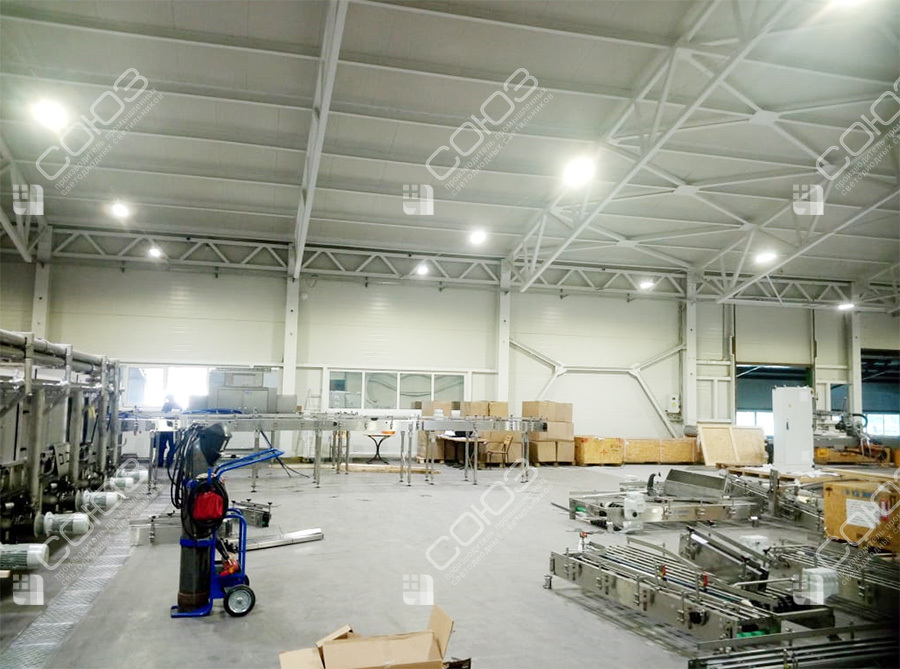

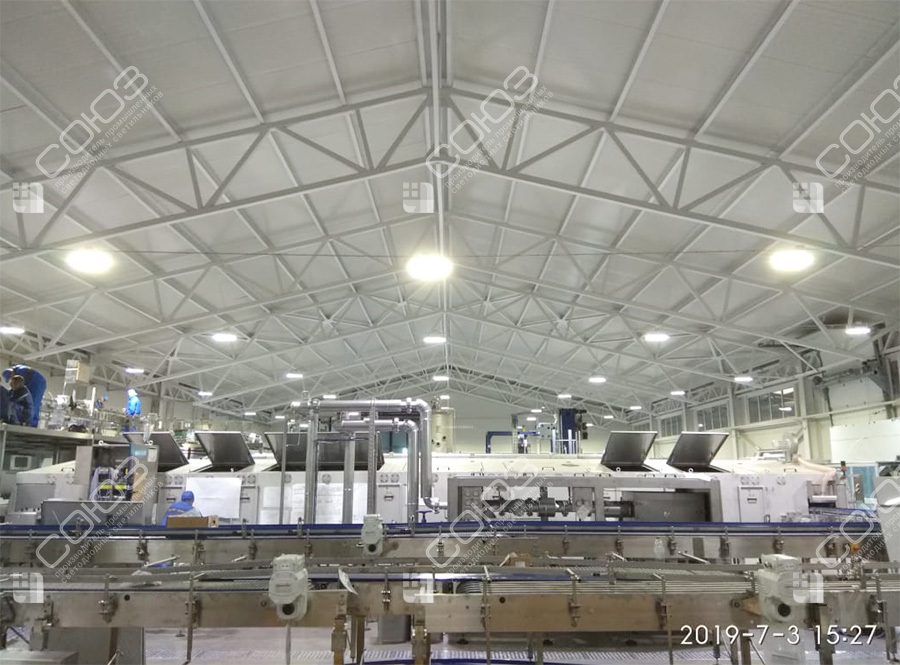

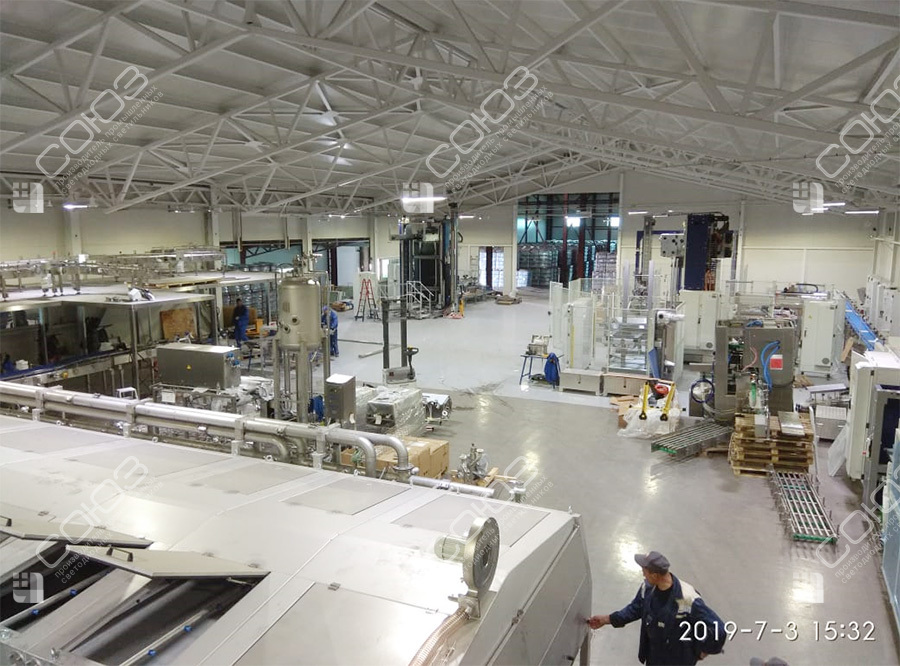

В цехе Бочкаревского пивоваренного завода площадью 1200 м² установлены 30 накладных светильников по 100 Вт. Приборы размещены над производством на высоте 5,5 м. Восемь фотографий заказчика показывают помещение и расположение оборудования.
По данным проекта, после монтажа получено 250 лк, что соответствует предварительному светотехническому расчёту. Эти параметры описывают конкретный цех размером 30 × 40 м; требования к освещению других участков определяют по выполняемым операциям.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение производственного цеха на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для производственного цеха: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта

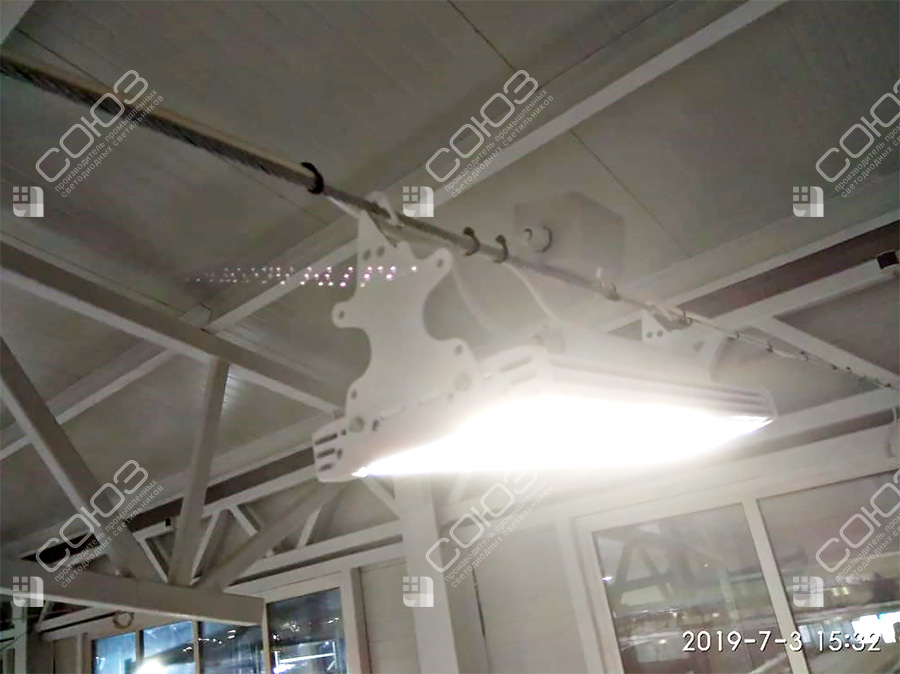

Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Условия пищевого производства
Геометрия оборудования
Ёмкости и трубопроводы могут перекрывать свет. Расстановка должна учитывать проходы, площадки обслуживания и рабочие поверхности.
Очистка и влажность
Модель имеет степень защиты IP67. Для нового объекта дополнительно уточняют режим санитарной очистки, воздействие струй и применяемые составы.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Подбор по реальной планировке
Светильники общего освещения размещают с учётом габаритов технологических линий и доступа для обслуживания. Важны высота установки, отражающие поверхности и тени от агрегатов. Параметры света модели: 5000 К, Ra > 80, пульсации менее 1%.
Для сравнения оборудования откройте каталог СОЮЗ 24 и страницу освещения цехов. По плану производства можно подобрать мощность, оптику и число приборов для каждой зоны.
