Освещение ангара в Краснодаре
Линейные светильники СОЮЗ 34-100/1-65, 100 Вт в производственном ангаре с мостовыми кранами в Краснодаре. Посмотрите фотографии объекта и подберите предварительную схему освещения для своего помещения.
Проект реализован на светильниках:
Решение на объекте
Линейное освещение ангара с мостовыми кранами
Ряды света вдоль пролёта

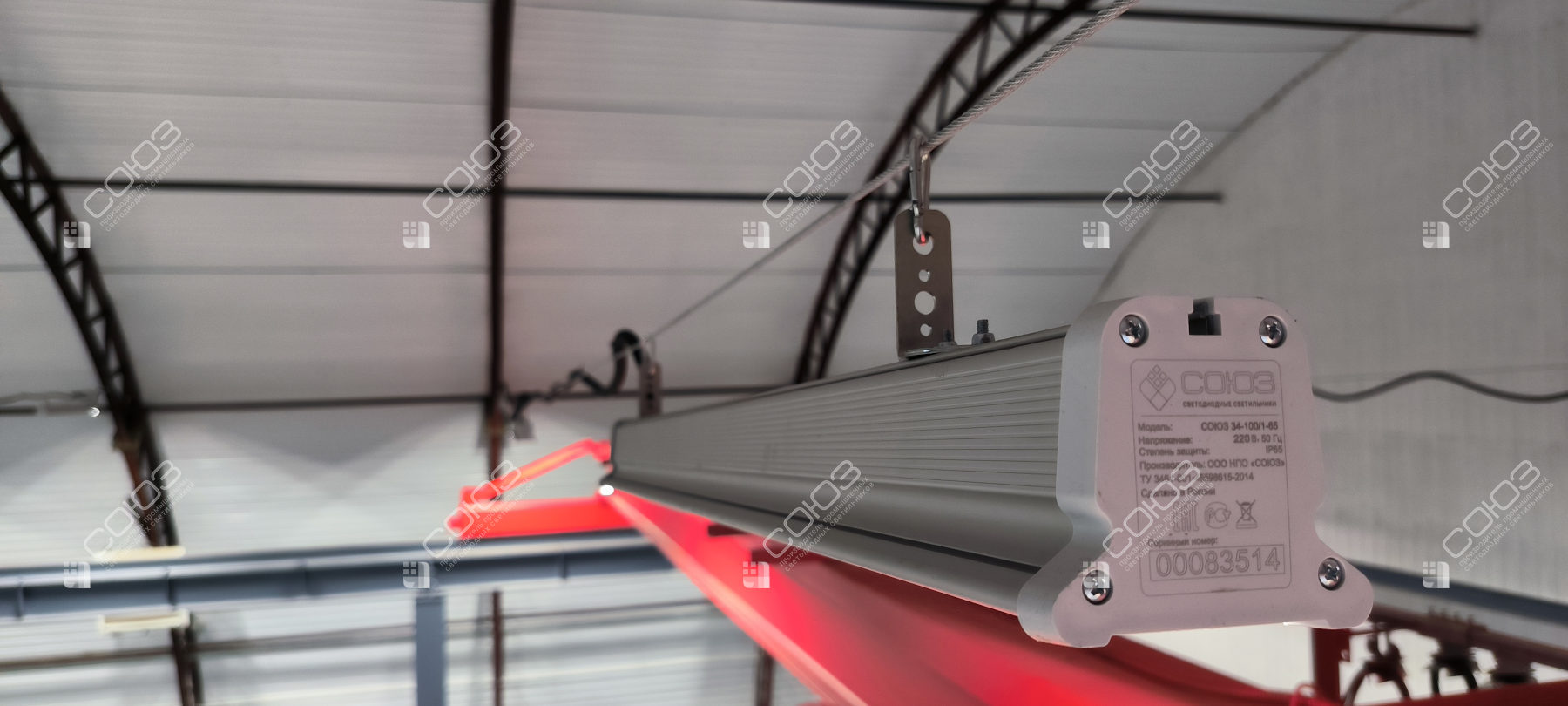

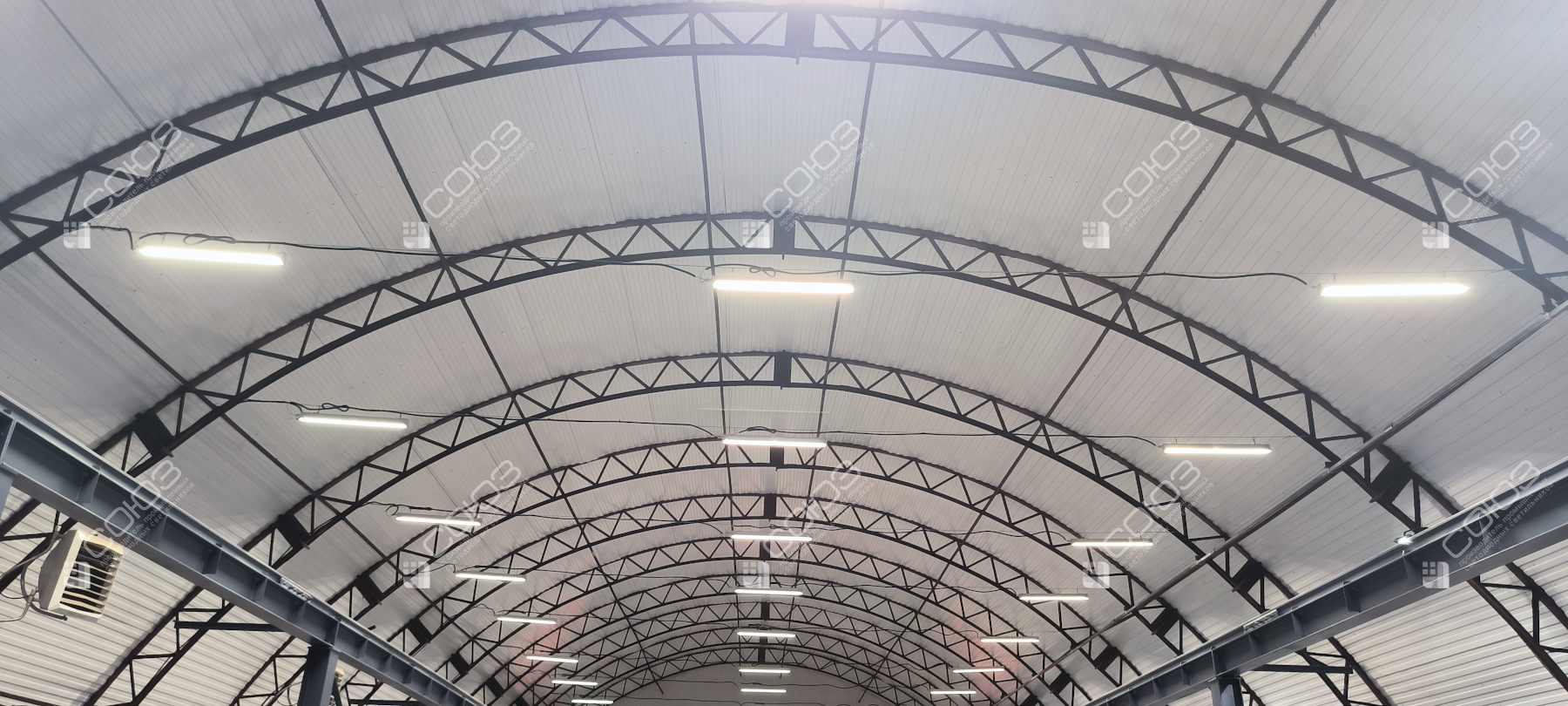

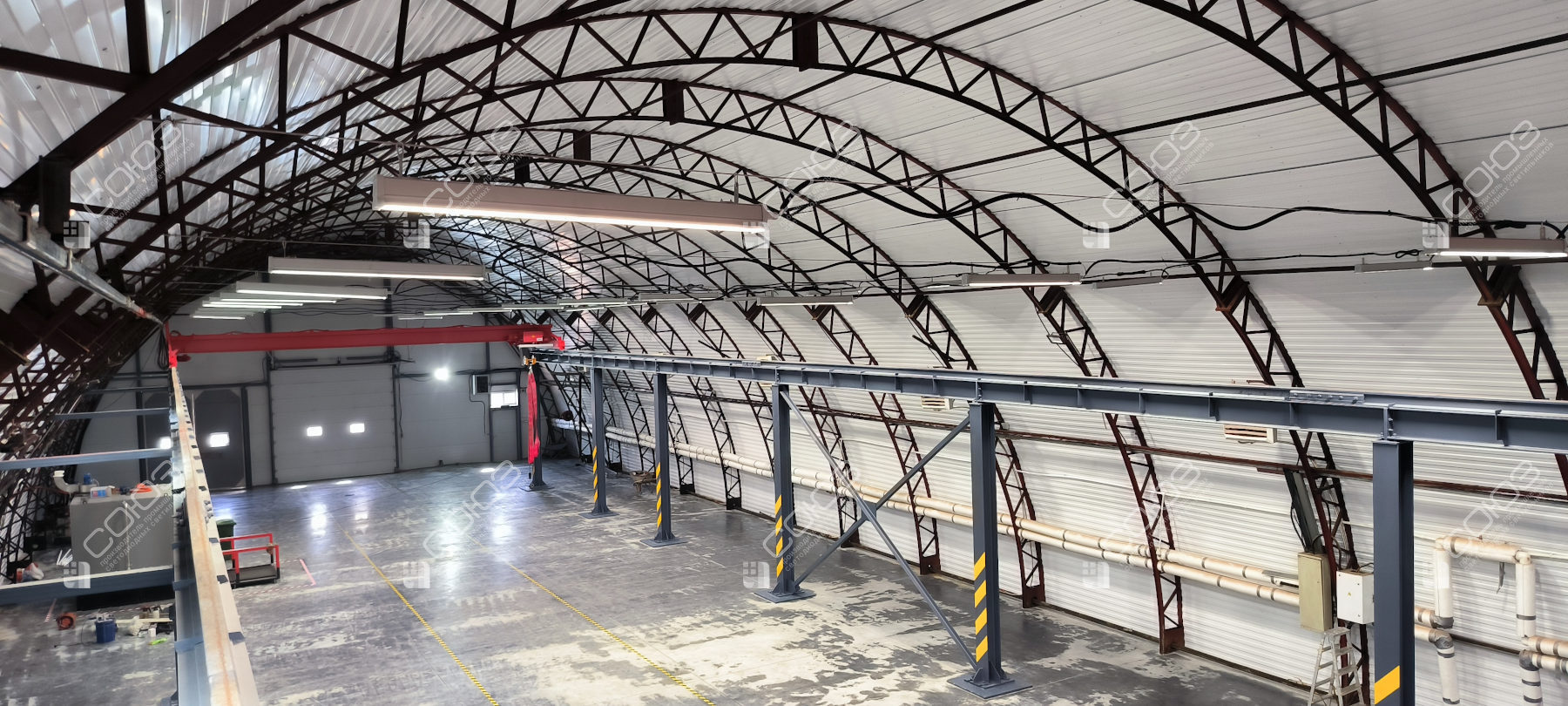

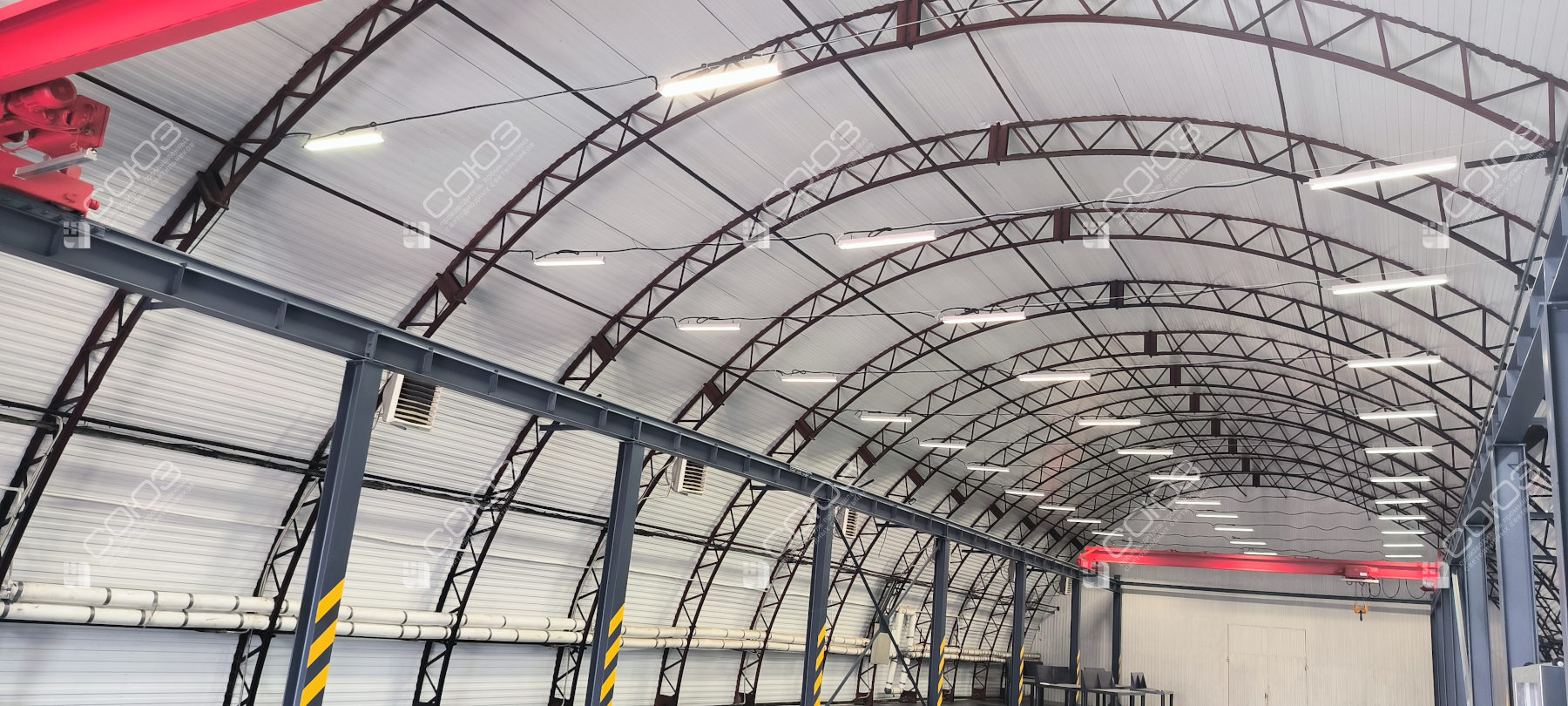

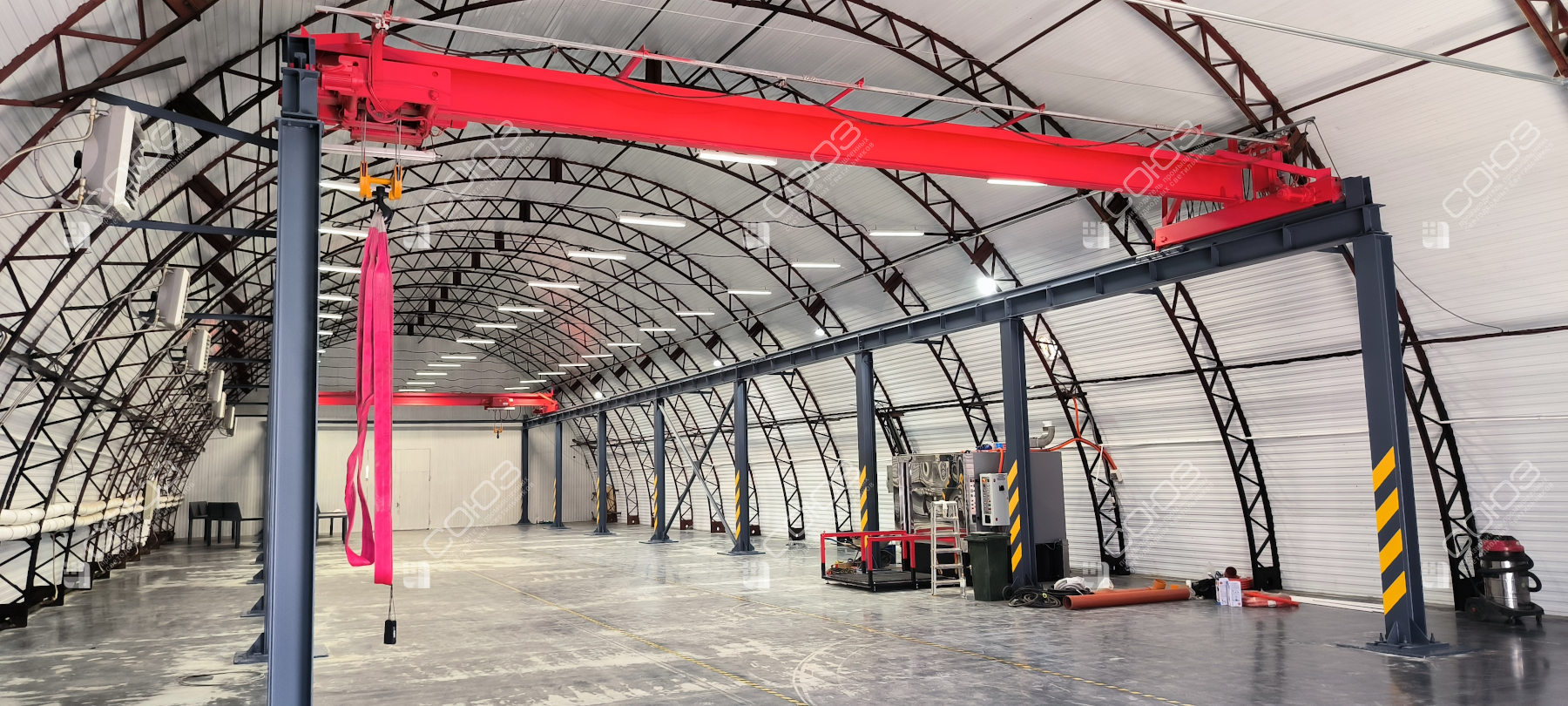

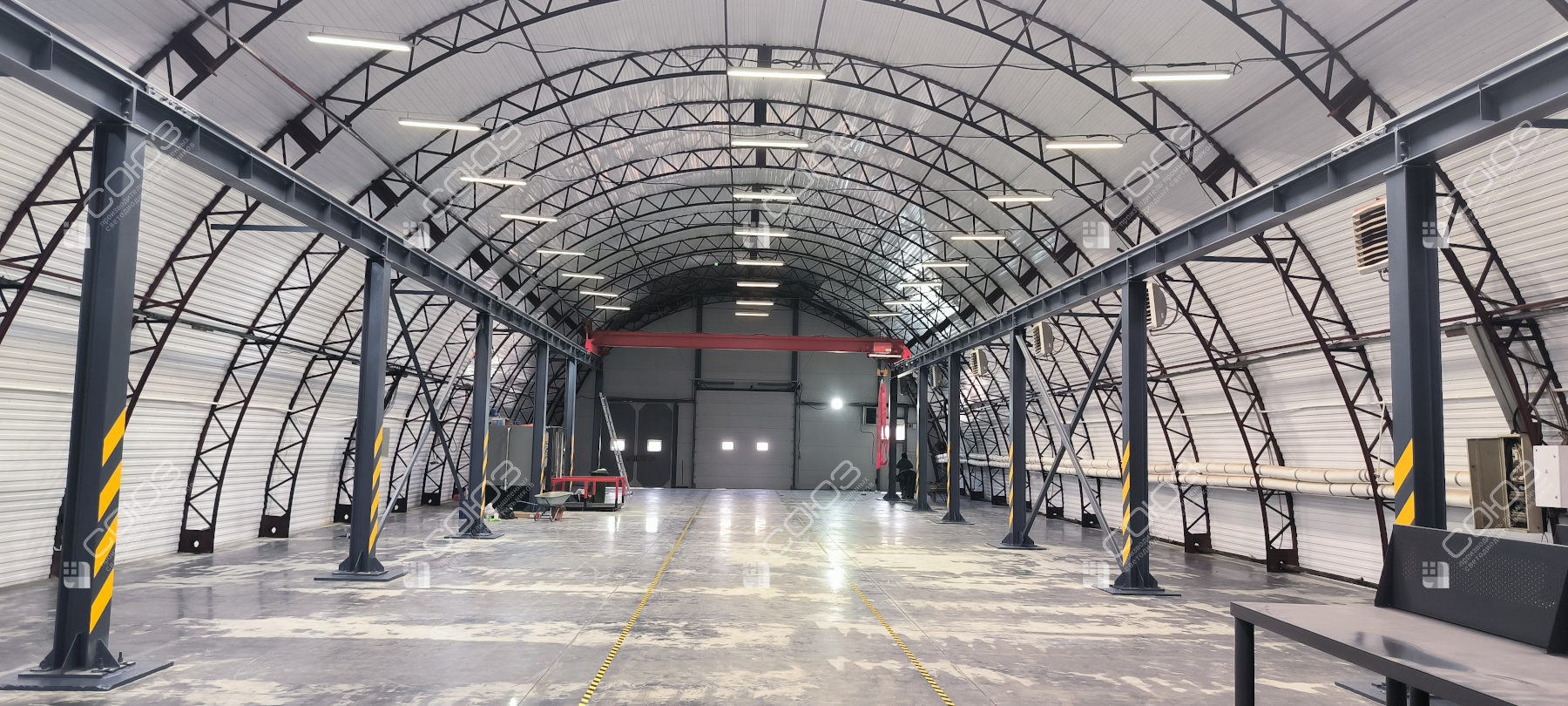

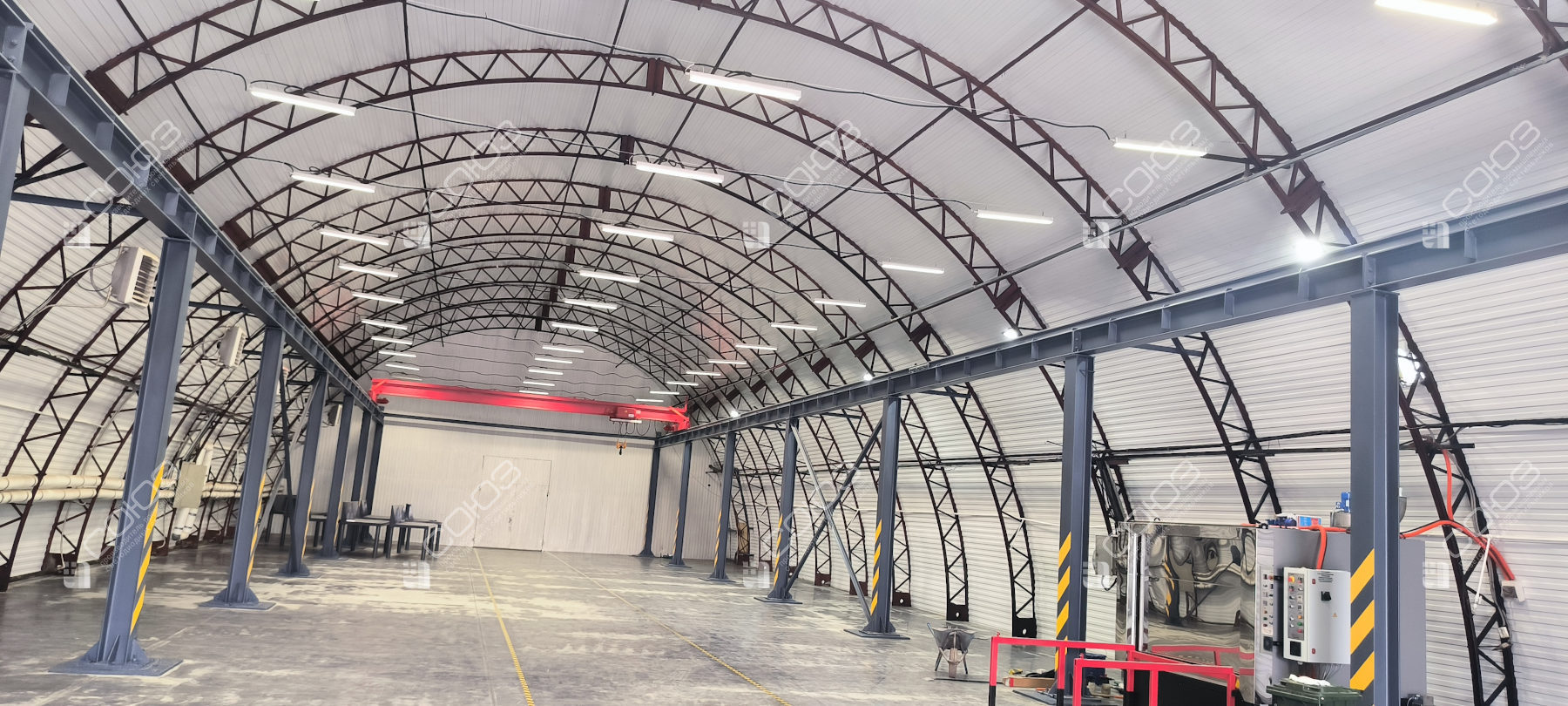

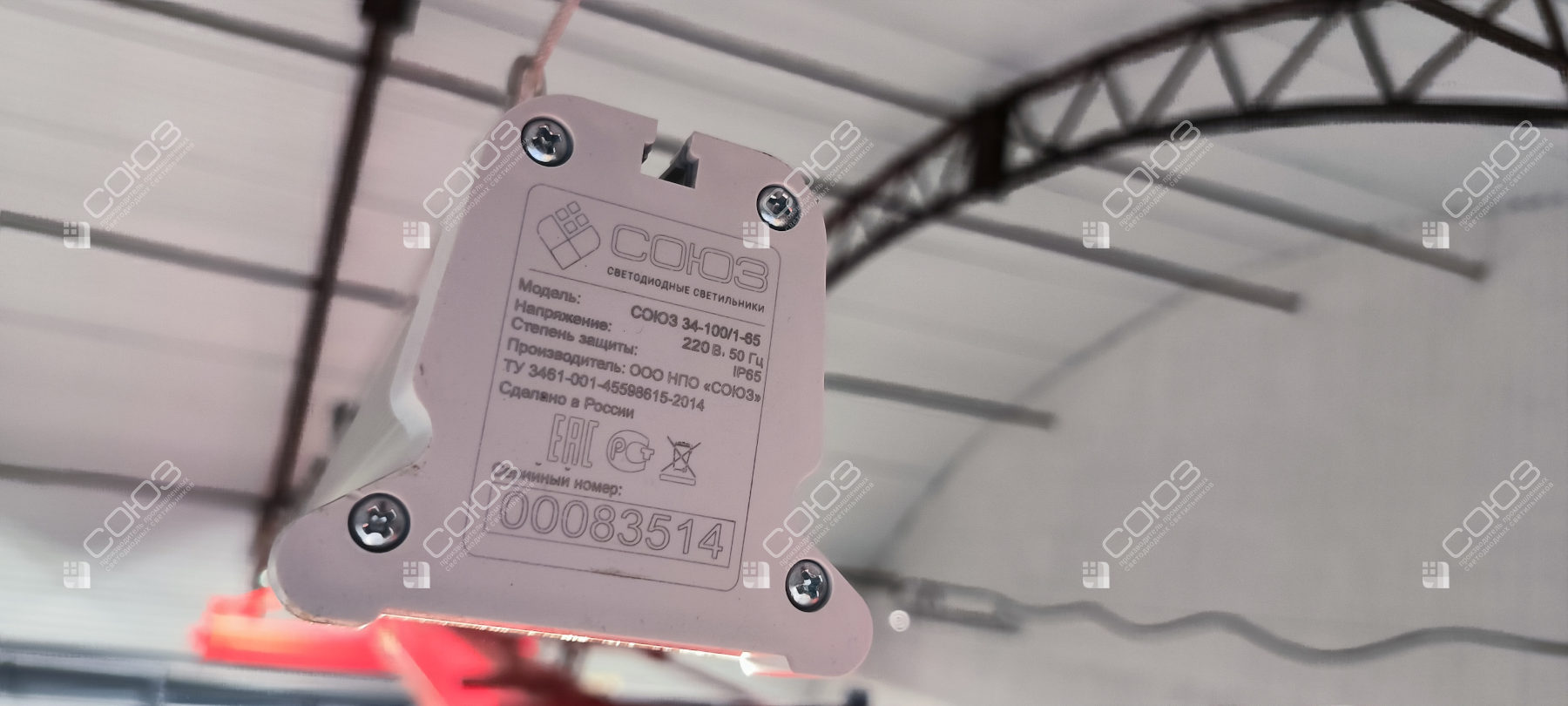

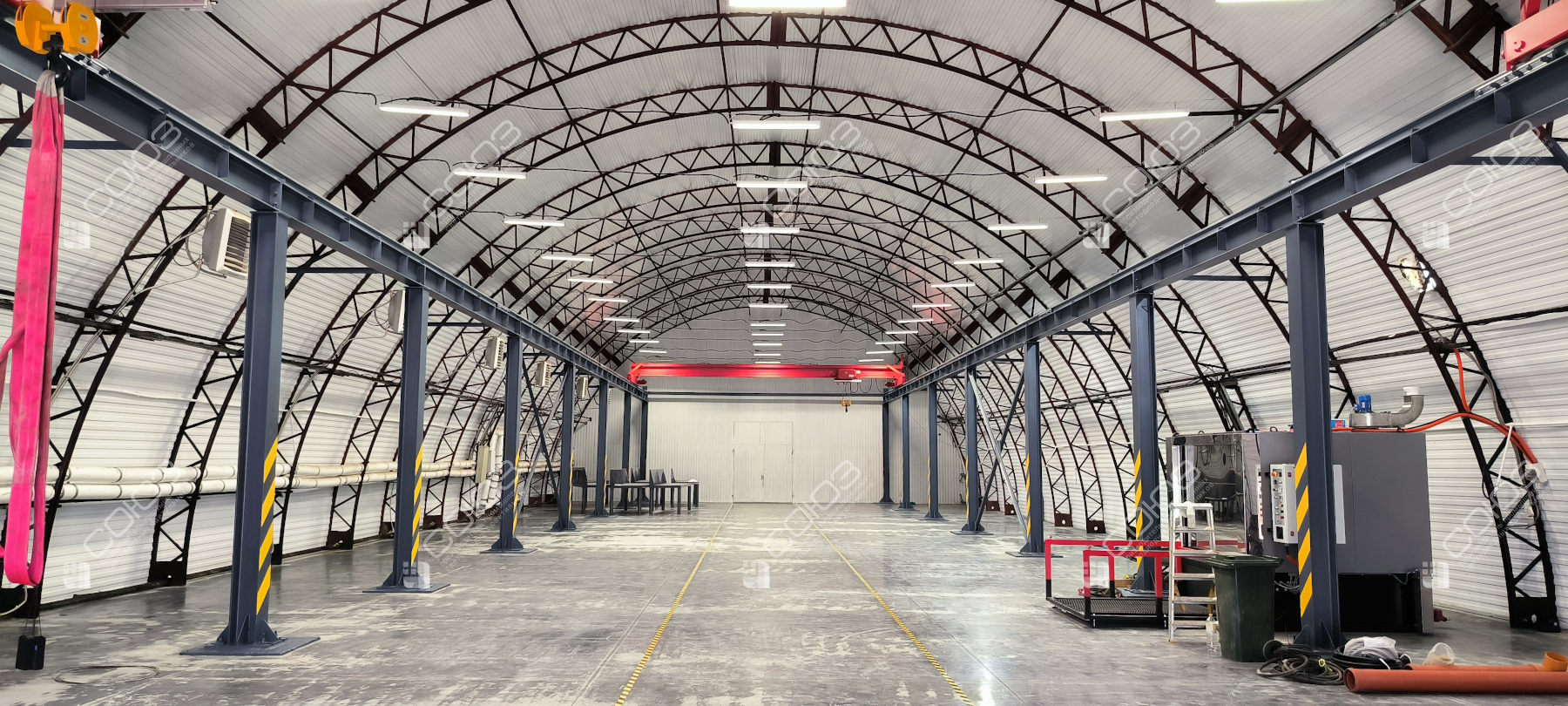

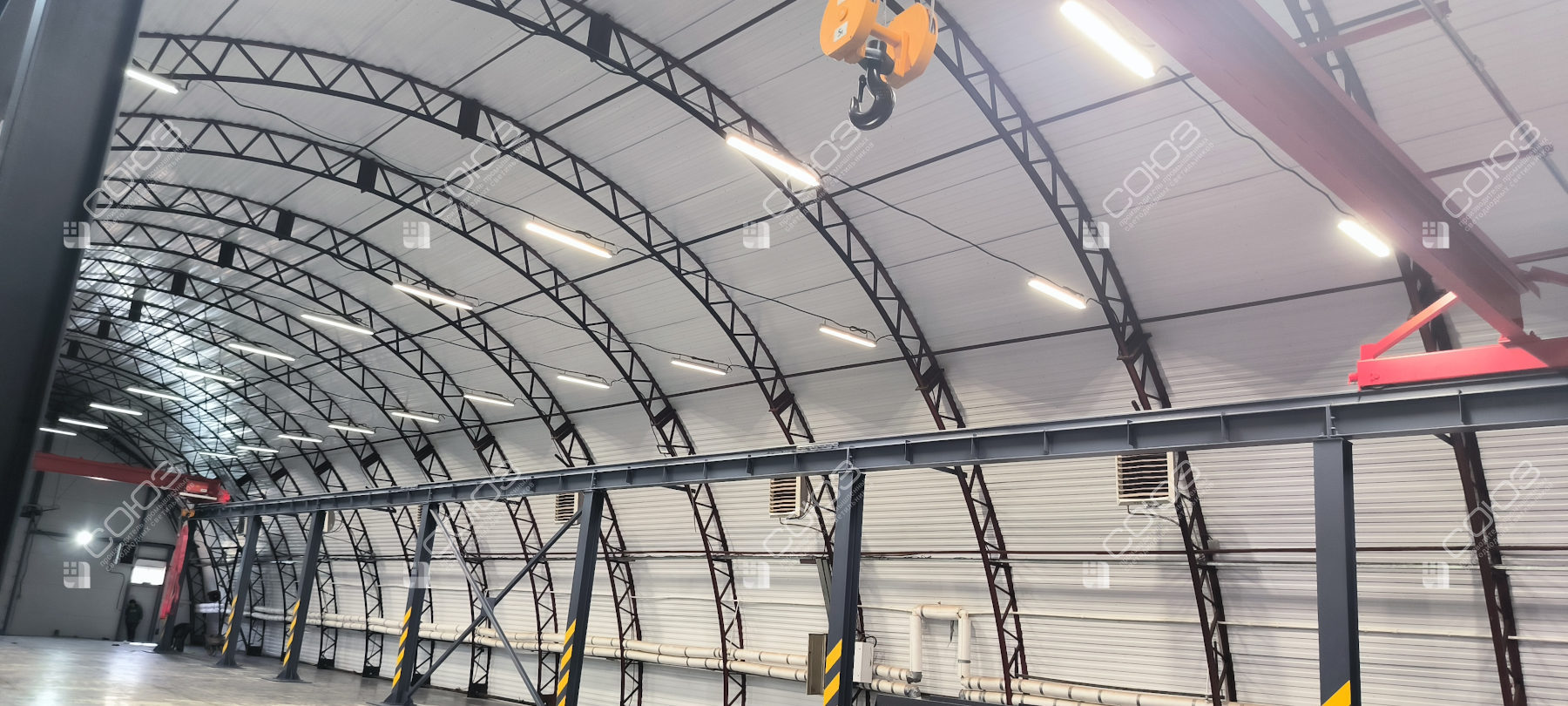

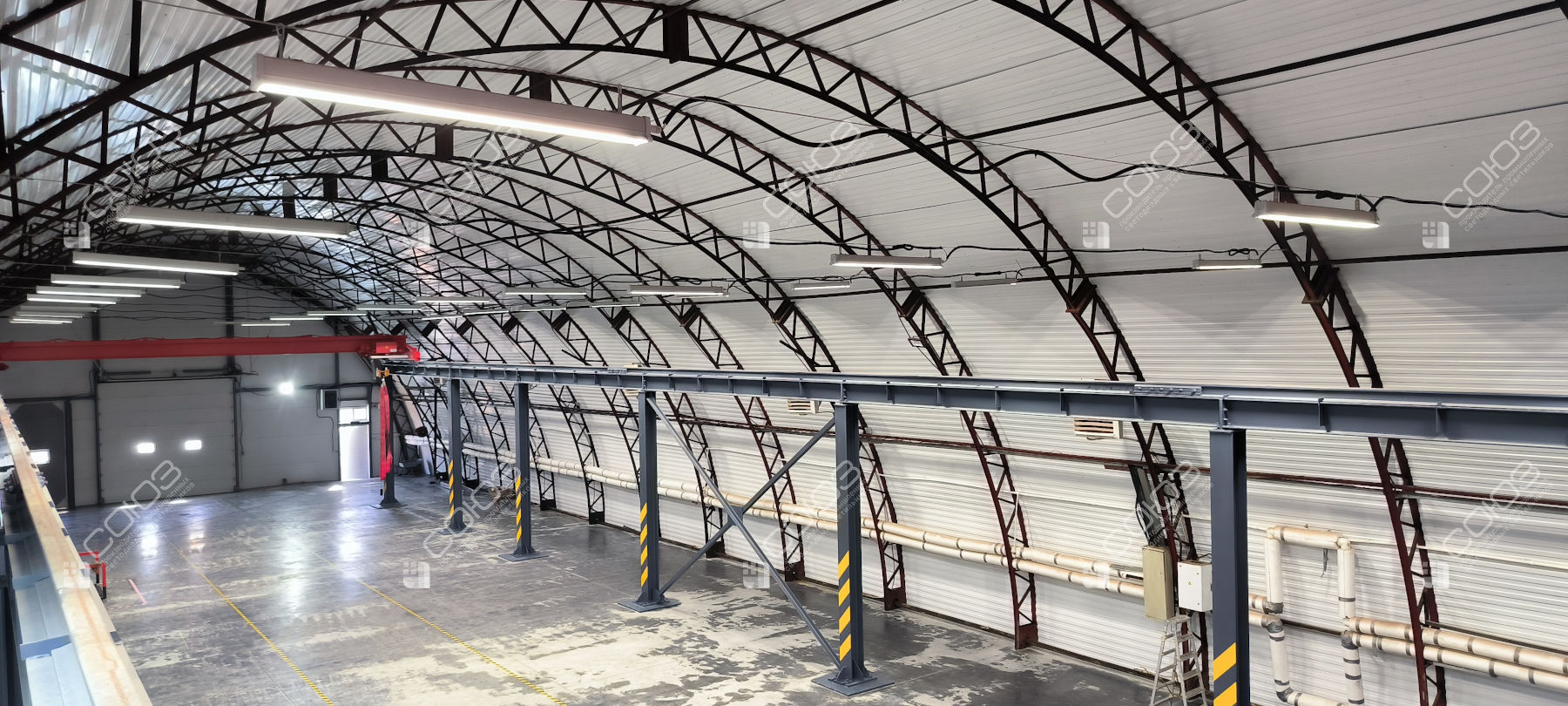

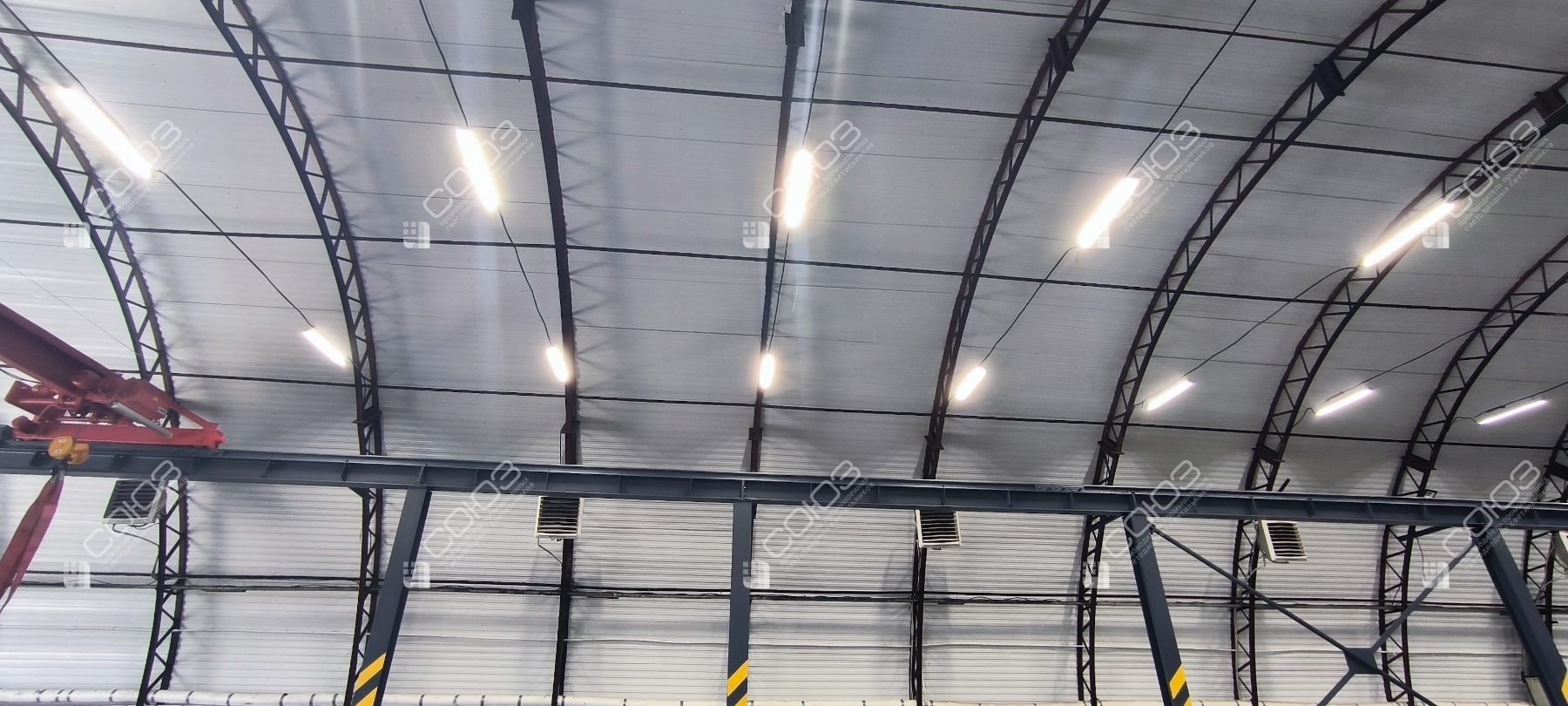

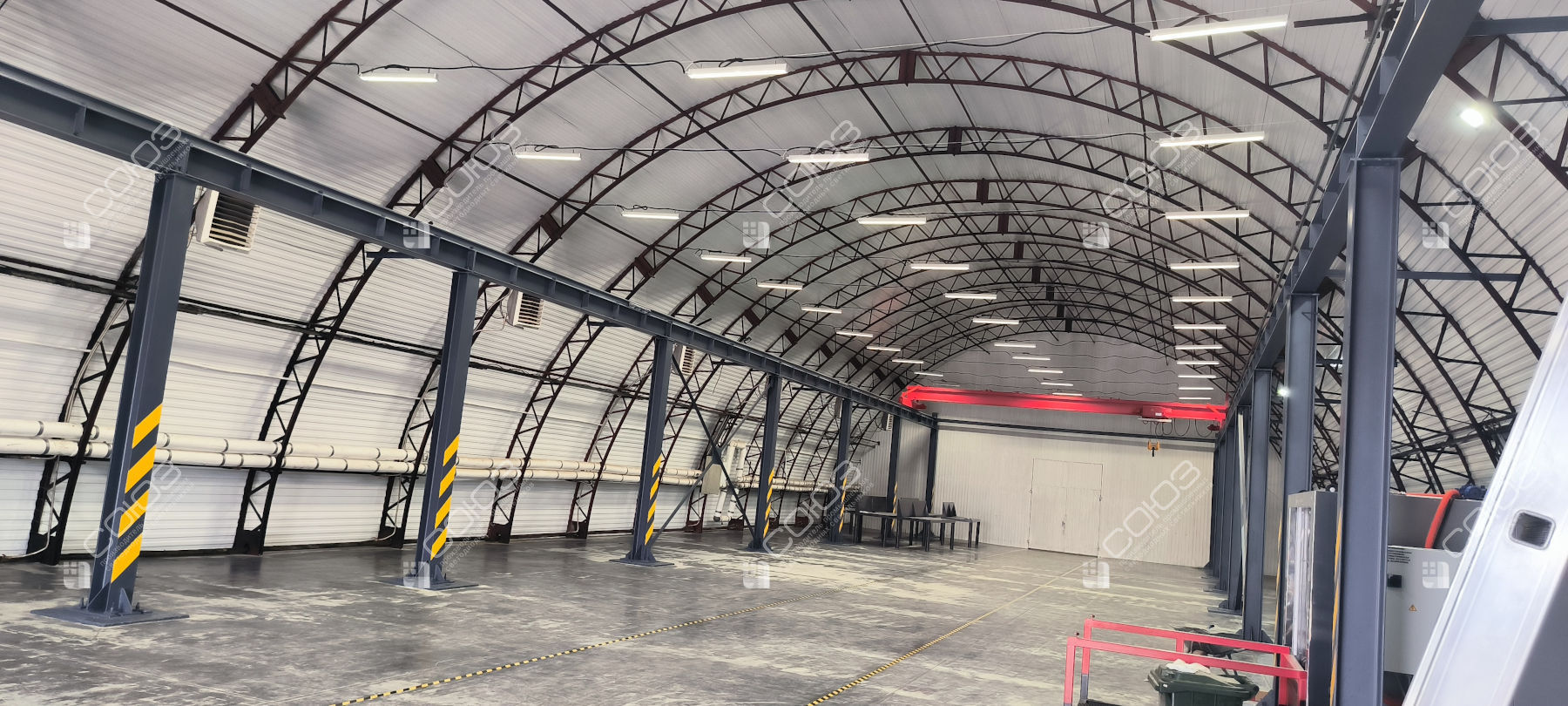

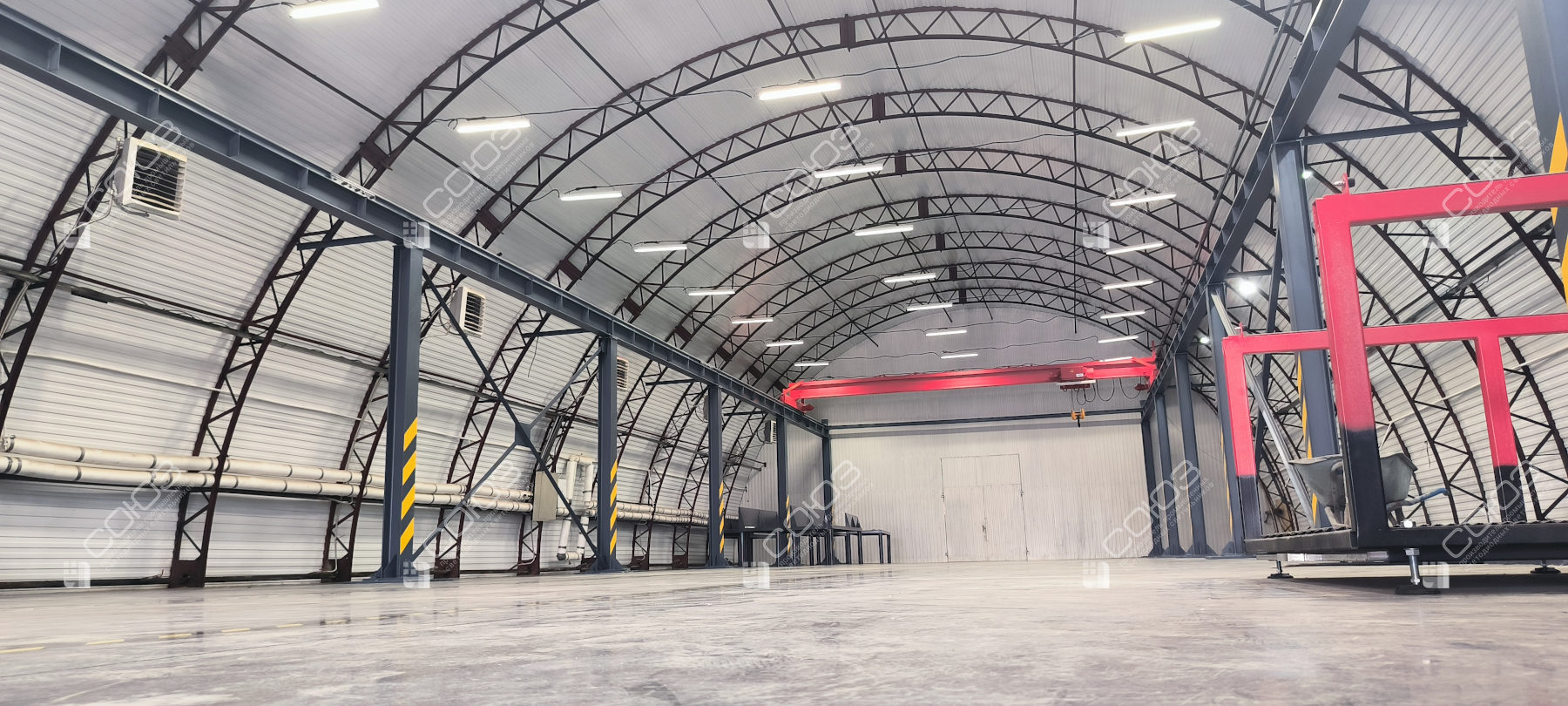

В производственном ангаре в Краснодаре светильники закреплены на металлических фермах под арочной кровлей и направлены вниз. На фотографиях видны несколько рядов приборов, колонны и мостовые краны; есть крупный план маркировки установленной модели.
СОЮЗ 34-100/1-65
Линейная модель с прозрачным экраном: 100 Вт, 15 253 лм, угол излучения 90°, IP65. Алюминиевый корпус, белый свет 5000 К, Ra > 80. Характеристики, цена и документы →
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Ваш ангар. В правильном свете.
Задайте размеры своего ангара — посмотрите количество светильников и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, стеллажей и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 34-100_1-65.IES с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 5,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 90°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Проверим схему для вашего объекта
Калькулятор помогает оценить количество приборов. Для окончательного решения пришлите размеры и план с фермами, кранами, стеллажами и рабочими зонами. Подготовим бесплатный светотехнический расчёт, уточним равномерность освещения и расстановку.
