Освещение машинного отделения судна светильником СОЮЗ 24 В
В машинном отделении судна установлен консольный СОЮЗ 22-40/1-67 на 24 В DC. Светильник мощностью 40 Вт освещает оборудование и проход; в галерее — три фотографии объекта.
Проект реализован на светильниках:
Решение на объекте
Широкий свет в насыщенном оборудованием отсеке
Машинное отделение объединяет агрегаты, трубопроводы и проходы в ограниченном пространстве. Крупные узлы перекрывают свет от удалённых точек. Здесь применён низковольтный консольный светильник, который направляет поток к оборудованию и маршруту обслуживания. Компактное размещение позволяет использовать доступную точку крепления внутри технического отсека.

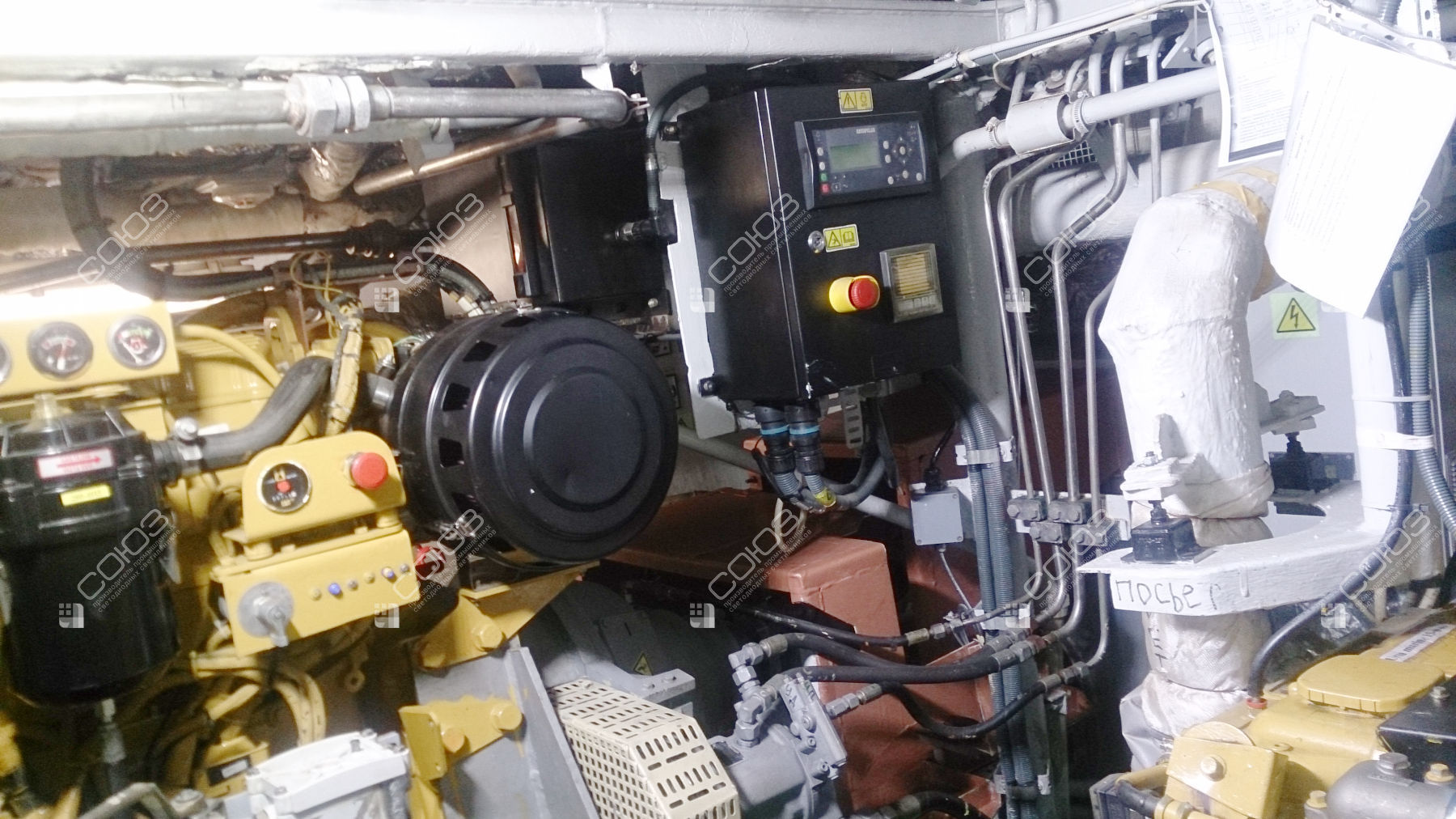

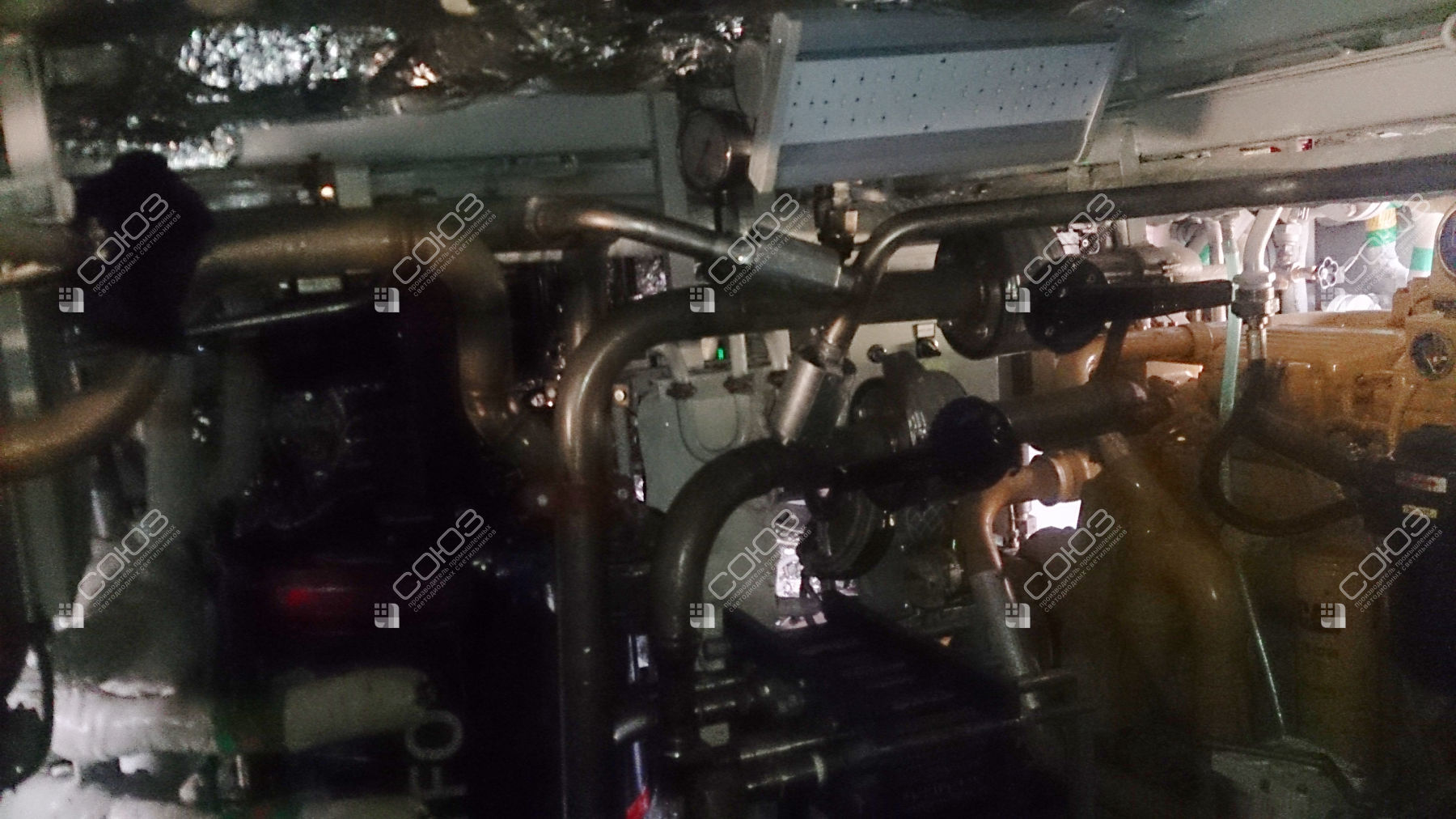

Три фотографии показывают реализованную установку и окружающую компоновку. При подборе аналогичного решения полезно оценить взгляд человека с прохода и непосредственно около обслуживаемого узла. Для чтения маркировки, осмотра соединений и перемещения между агрегатами могут требоваться разные направления, поэтому всю задачу не сводят к яркости одной точки.
Оборудование проекта

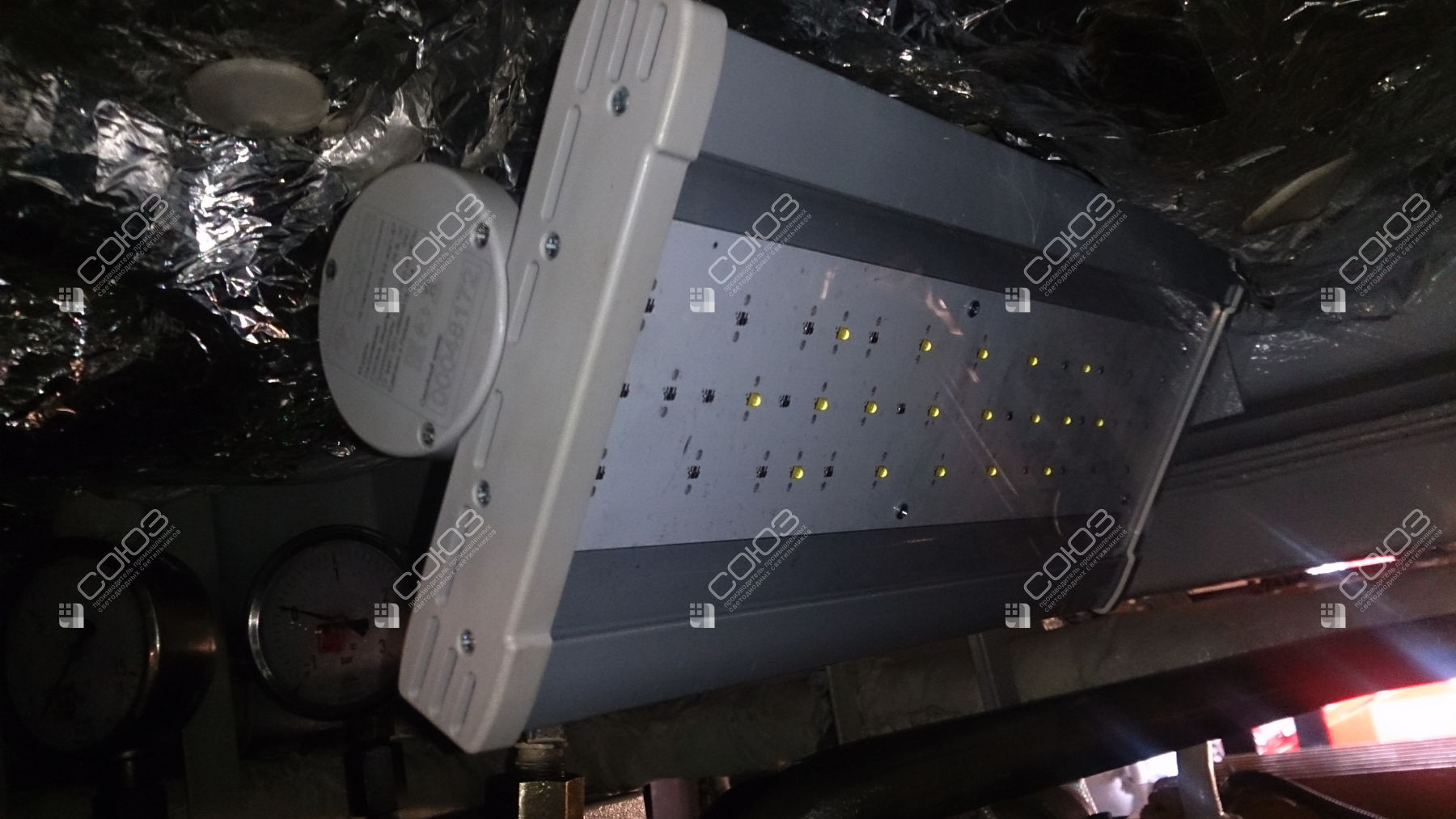

СОЮЗ 22-40/1-67 (24В)
Низковольтная консольная модель устанавливается на трубу диаметром 45–60 мм. Рабочее питание — 18–32 В постоянного тока, номинальное — 24 В DC. Алюминиевый корпус с оптическим поликарбонатом, защита IP67.
Особенности решения
Консольное исполнение
Корпус устанавливается на трубу диаметром 45–60 мм. Направление задаётся монтажной конструкцией; её положение выбирают вместе с доступом к агрегатам и обслуживанием светильника.
Поток 6099 лм
Мощность модели — 40 Вт, угол — 120°. Широкое распределение помогает осветить близкую техническую зону, а количество приборов определяют по её геометрии.
Цепь 24 В DC
Рабочий диапазон составляет 18–32 В постоянного тока. Красный провод — плюс, чёрный — минус; полярность проверяют перед подключением, поскольку защиты от переполюсовки нет.
Подбор для технического отсека судна
Подготовьте внутренний план, высоты оборудования и фотографии с мест обслуживания. Укажите параметры сети и доступные консольные основания. Важно сохранить проход, пространство для ремонта и доступ к соединениям. При плотной компоновке несколько правильно направленных источников могут быть полезнее одной удалённой точки, которую перекрывают корпуса и трубопроводы.
Изучите светильники на 24 В и низковольтные исполнения. Для сравнения способов монтажа посмотрите решения местного освещения оборудования, проект причала в Крыму и рабочий свет внутри корабля. На странице показан конкретный вариант установки; требования к судовому оборудованию, окружающей среде и специальным исполнениям проверяют по документации вашего объекта. Степень защиты IP67 сама по себе не подтверждает специальные допуски.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для машинного отделения
Отправьте план отсека, фотографии рабочих проходов и параметры сети. Предложим исполнение и расположение светильников для оборудования и мест обслуживания.
