Освещение нижнего горизонта фабрики светильниками 36 В

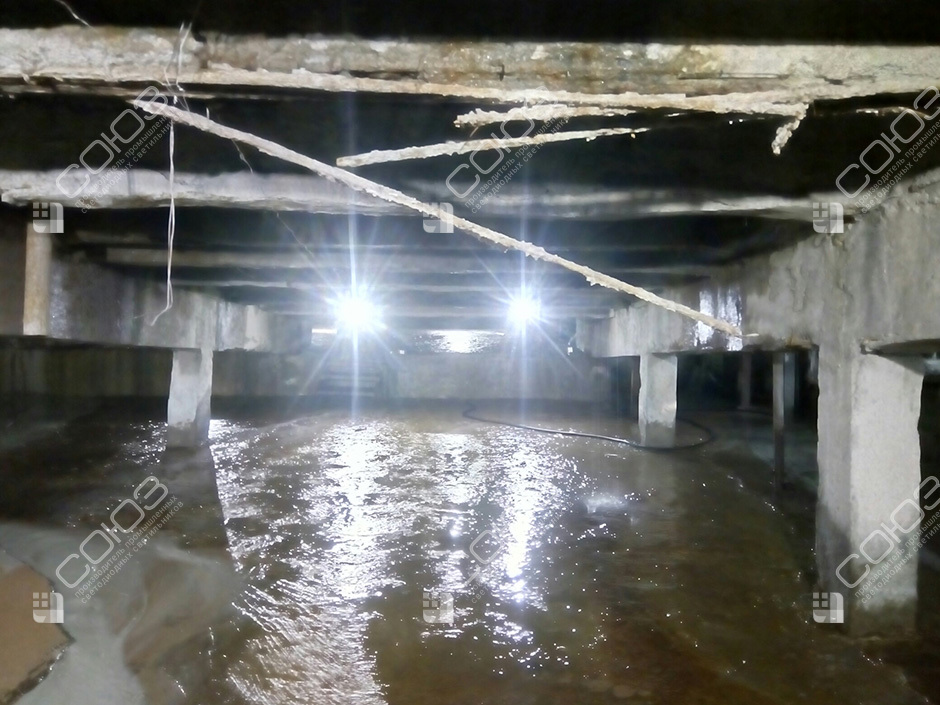

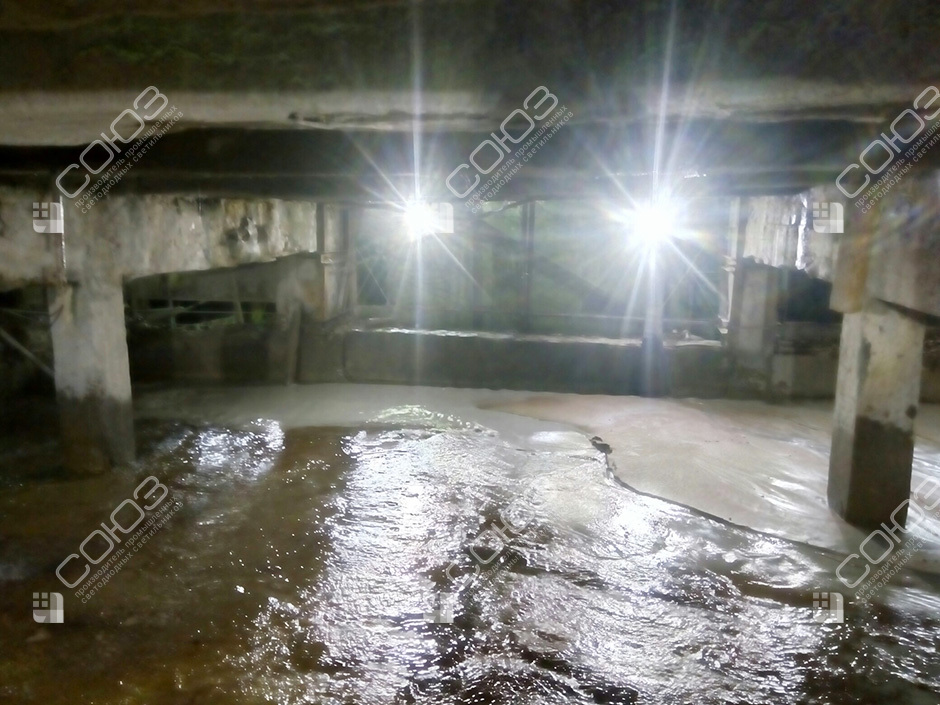

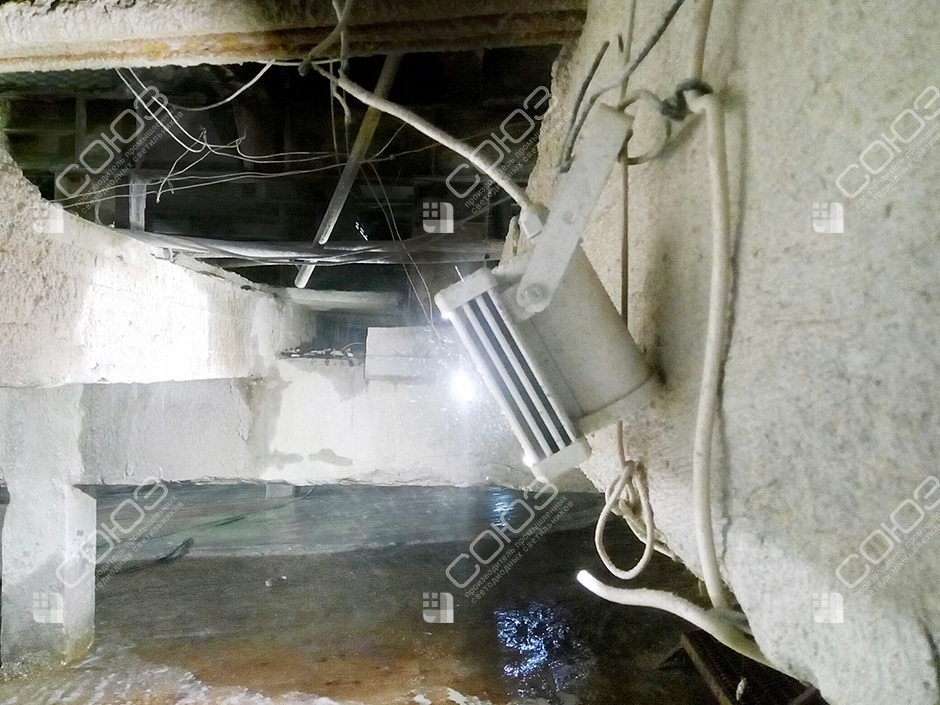

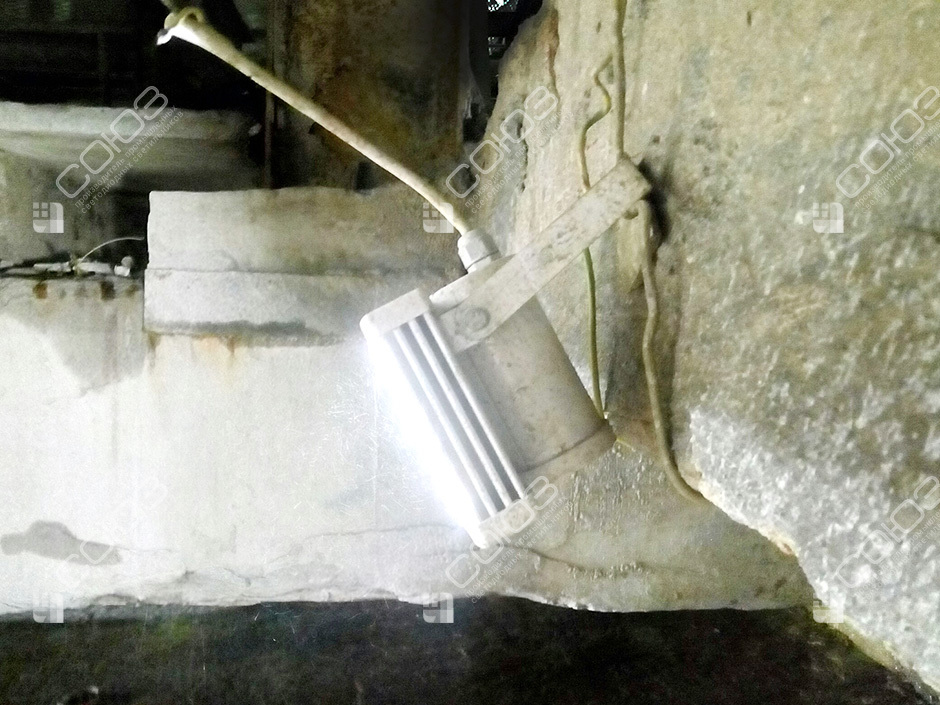

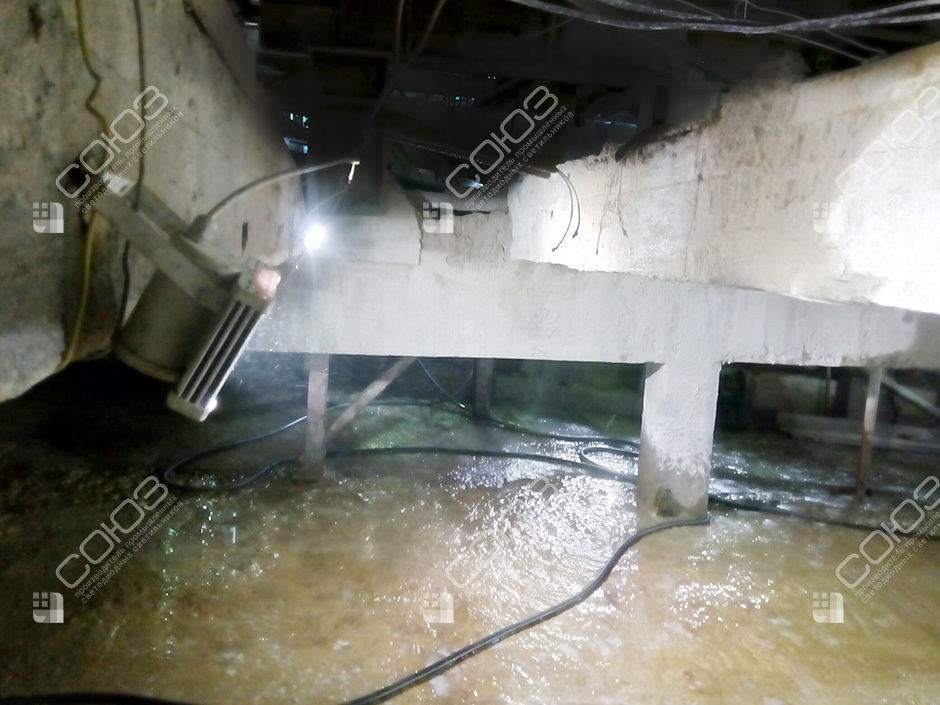

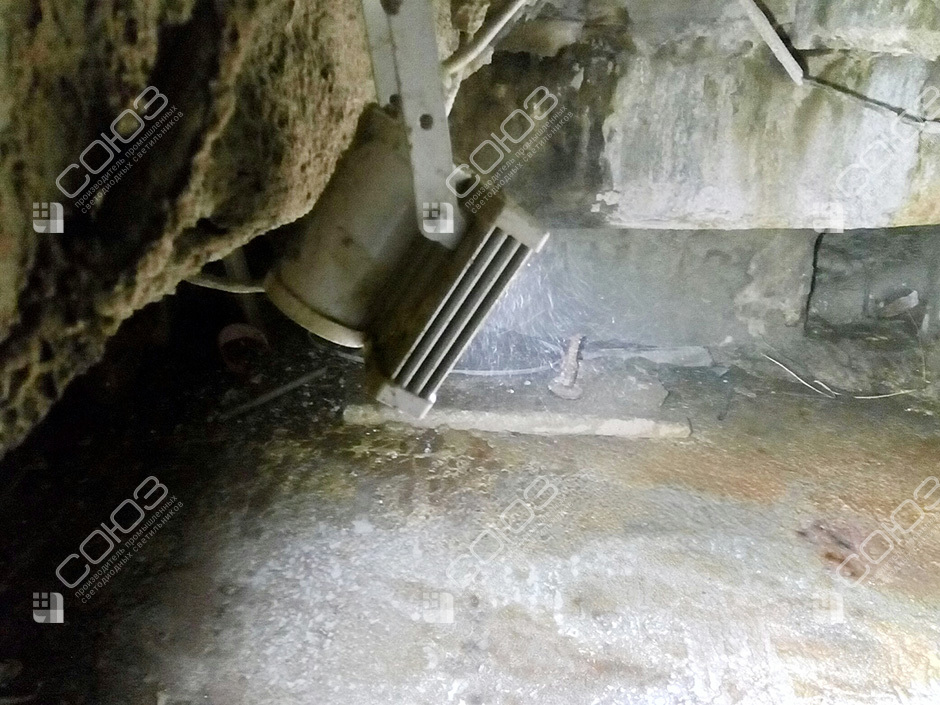

На нижнем горизонте фабрики применены СОЮЗ 23-20/1-67 на 36 В переменного тока. Девять фотографий показывают размещение компактных светильников под перекрытиями, рядом с опорами и технологическими коммуникациями.
Проект реализован на светильниках:
Решение на объекте
Свет под оборудованием верхнего уровня

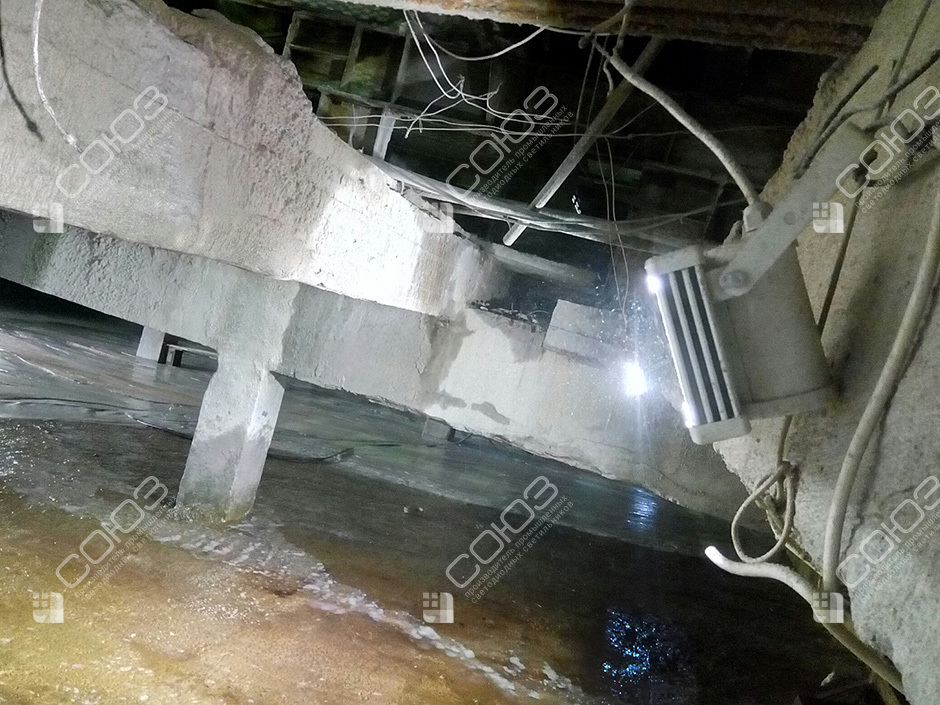

На первом снимке хорошо видны низкое перекрытие, массивная опора и светильник, закреплённый сбоку. Здесь важно довести свет до пространства под оборудованием: расположенный выше источник может быть полностью закрыт настилом или корпусом агрегата. Поэтому местные приборы размещают внутри затенённой зоны и направляют на нужный участок.
В этом проекте используется исполнение мощностью 20 Вт с питанием 36 В AC. Фотографии позволяют оценить тесноту установки и направление корпуса относительно стен. При подготовке похожего решения нужно учитывать не только место для светильника, но и маршрут человека при осмотре: колонна, которую обходят с разных сторон, требует проверки видимости с обеих позиций. Мокрый пол дополнительно меняет характер отражений.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности нижнего технологического уровня
Низкие перекрытия
Световую точку располагают ниже препятствия, оставляя место для прохода и обслуживания. Увеличение мощности над сплошным настилом само по себе не осветит пространство под ним.
Опоры и коммуникации
Направление выбирают по доступу к конкретному узлу. Ближайшая труба не должна перекрывать поток или мешать повороту корпуса после установки.
Доступ для очистки
Налёт на экране уменьшает полезный свет. Место крепления выбирают так, чтобы обслуживать прибор без разборки соседнего технологического оборудования.
Как перенести решение на свой нижний горизонт
Пришлите схему уровня с отметками перекрытий, расположением колонн и проходов. Отдельно обозначьте точки осмотра, где сотрудник останавливается, наклоняется или работает с инструментом. Фотографии с этих позиций помогают увидеть препятствия, которых нет на общем плане фабрики.
Для подбора откройте светильники на 36 В, низковольтные исполнения и освещение производственных помещений. Сравнить размещение можно с проектами подвала фабрики и трубопроводов фабрики. В каждом случае важно сохранить доступ к арматуре и соединениям. Число приборов определяют по рабочим поверхностям и взаимному затенению, а не только по площади этажа.
Документы и расчёт для затенённых участков
Используйте нормы освещённости, чтобы определить требования к проходам и обслуживаемым узлам. IES-файлы дают данные выбранного исполнения для расчёта, а кривые силы света объясняют, как распределяется поток. Угол 120° помогает охватить близкую зону, однако фактическое освещение зависит от расстояния и крупных препятствий.
Сверьте маркировку СОЮЗ и технический паспорт перед подключением: модель рассчитана на переменное напряжение 32–42 В. При обследовании уточняют влажность, загрязнение и состав среды. IP67 характеризует защиту оболочки от пыли и воды; пригодность материалов к конкретной технологической среде оценивают отдельно. В проект включают крепление, защищённую прокладку кабеля и возможность последующего обслуживания.
