Освещение диспетчерского участка прожектором СОЮЗ 20 Вт

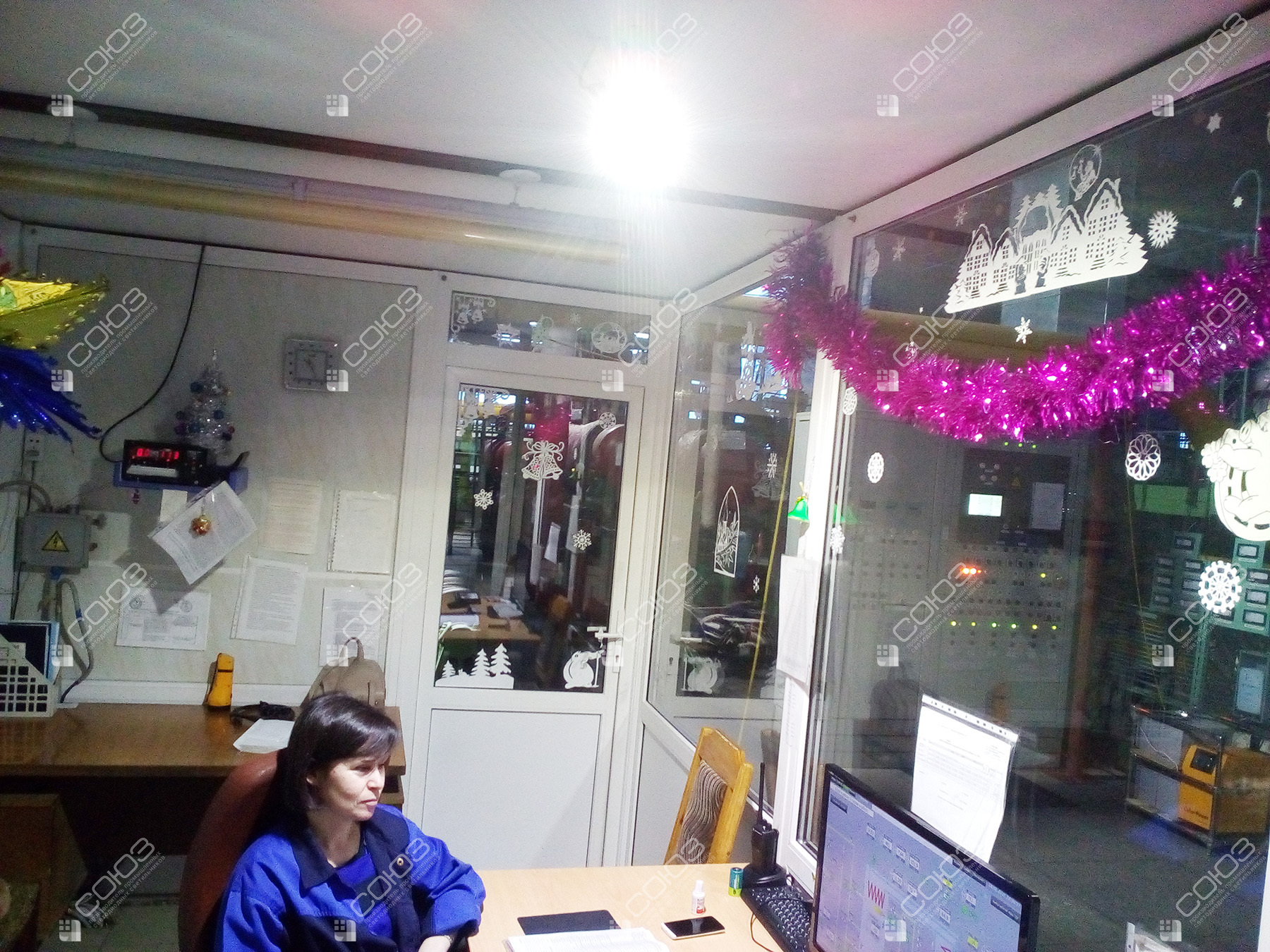

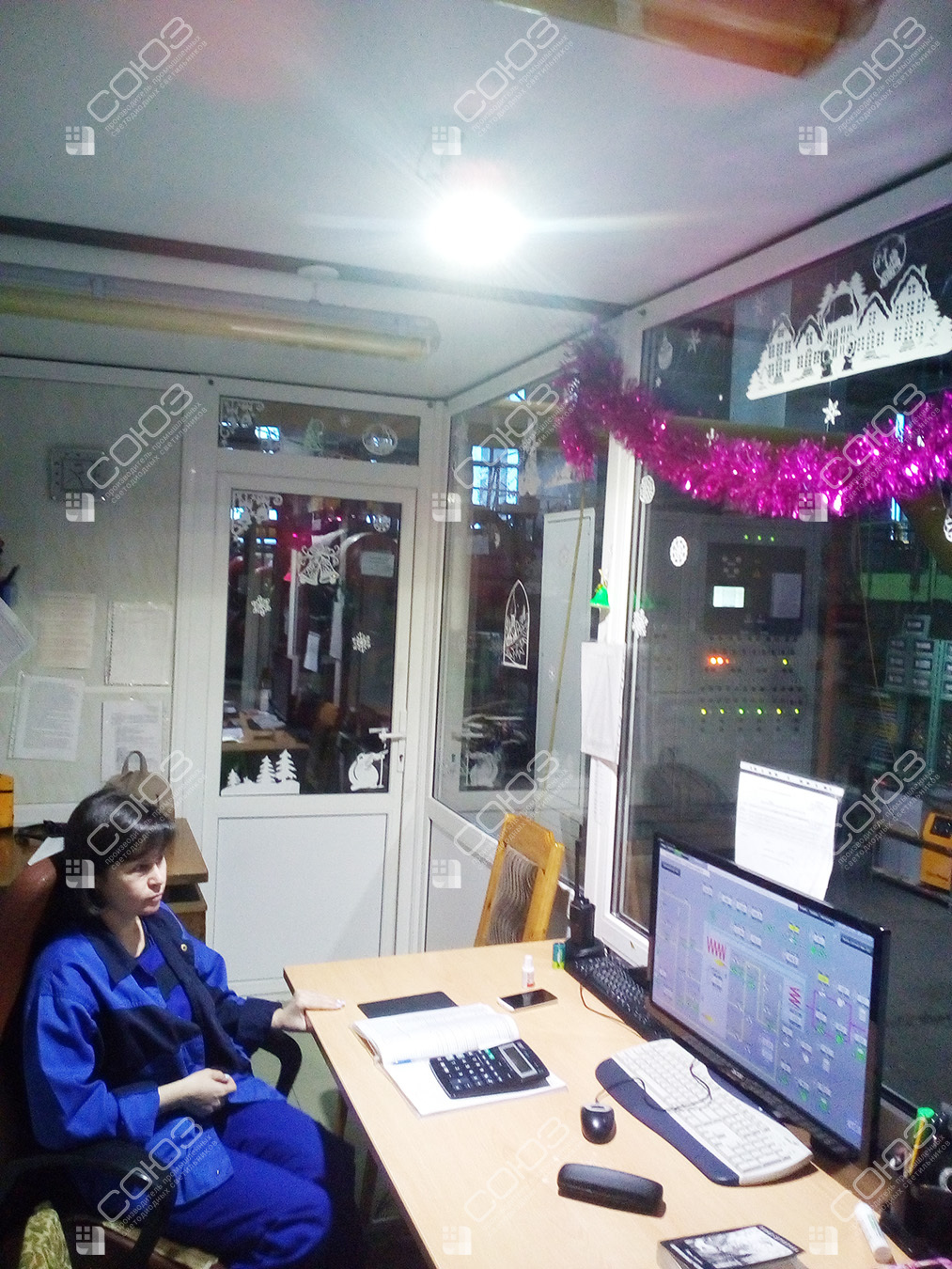

На диспетчерском участке установлен СОЮЗ 23-20/1-67 мощностью 20 Вт. Четыре фотографии показывают рабочее место с монитором, столом и остеклённой перегородкой, через которую видна производственная зона.
Проект реализован на светильниках:
Решение на объекте
Свет для стола и обзора через остекление

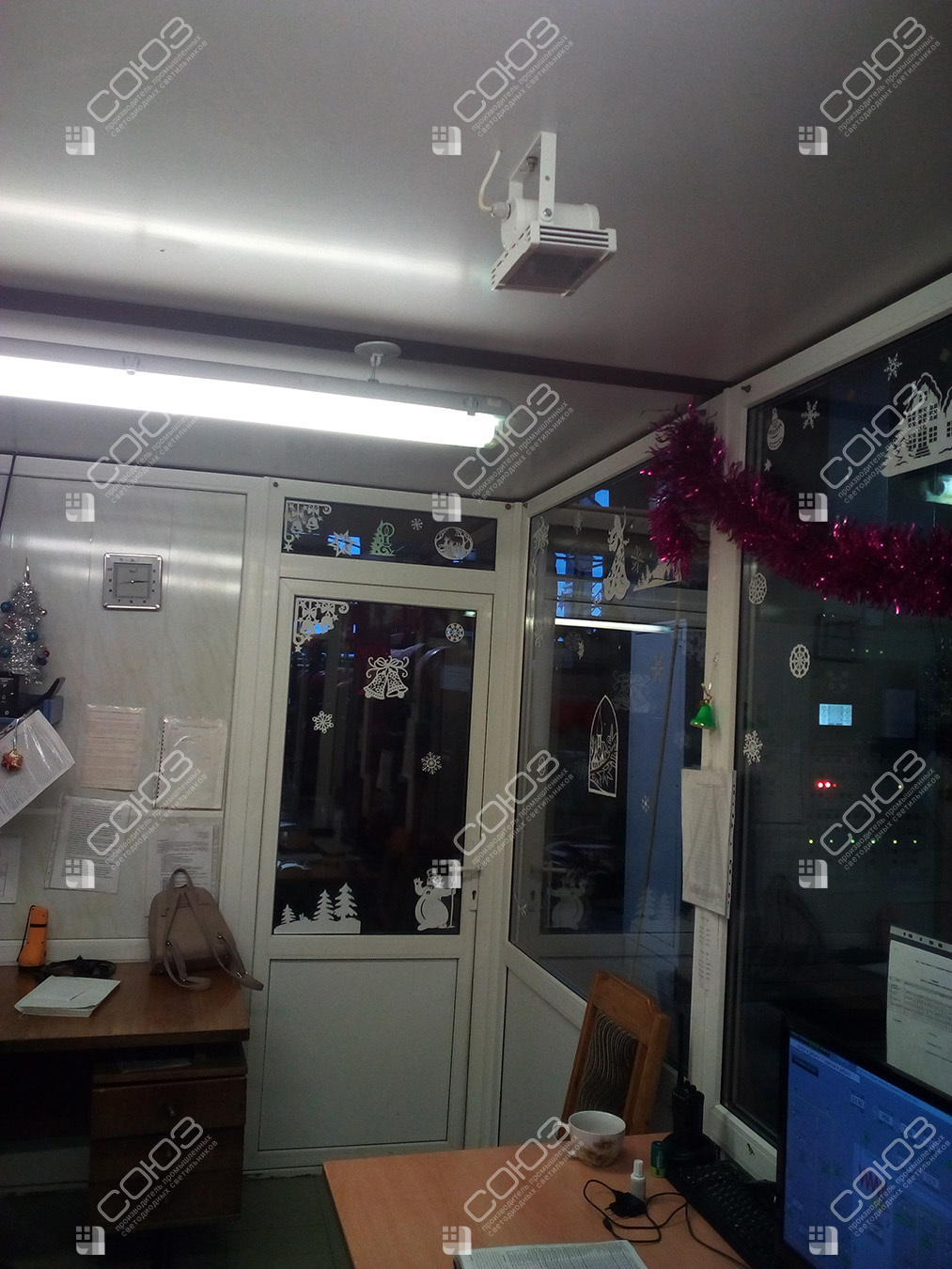

Этот объект отличается от открытого производственного поста. Диспетчер работает за столом с экраном, а рядом находится остекление с видом на оборудование. Здесь важно сочетать освещение документов и окружающего пространства с удобством наблюдения за монитором и через стекло. На фотографиях показан компактный прожектор, размещённый в верхней части помещения.
Модель мощностью 20 Вт формирует широкий поток 2710 лм. Для похожего рабочего места выбирать прибор только по этой цифре недостаточно: источник может отражаться в экране или перегородке. Направление проверяют с положения сидящего сотрудника и при обычном развороте головы. Положение мебели, монитора и стеклянных поверхностей становится частью световой задачи наравне с размерами комнаты.
Перед окончательной фиксацией светильника полезно оценить экран с рабочего кресла: отражение может появляться только при определённом положении монитора.
Оборудование проекта
СОЮЗ 23-20/1-67 (220В)

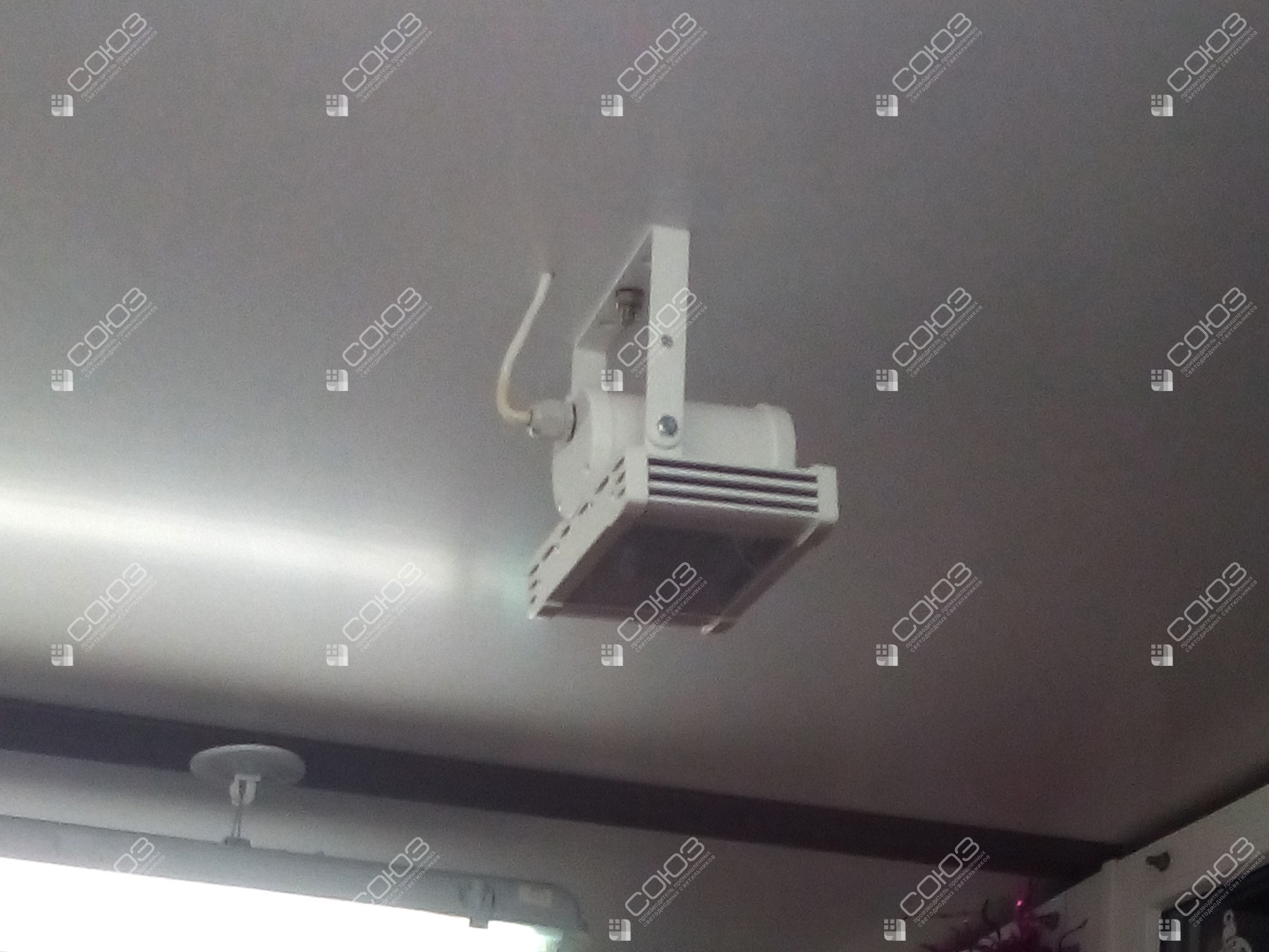

Компактный прожектор на поворотной скобе для размещения рядом с рабочей областью. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три поверхности, которые нужно видеть одновременно
Рабочий стол
Документы и предметы должны оставаться различимыми в обычной рабочей зоне. Тени от человека и монитора оценивают при привычном расположении оборудования на столе.
Экран компьютера
Направление света выбирают с учётом отражения источника в дисплее. Проверка с рабочего кресла полезнее оценки яркости помещения из дверного проёма.
Остеклённая перегородка
Стекло отражает внутренний свет. При настройке учитывают, должен ли сотрудник одновременно наблюдать оборудование с другой стороны и читать информацию на экране.
Как подобрать свет для диспетчерского рабочего места
Пришлите фотографии комнаты с места сотрудника, размеры стола и положение экрана. Отметьте окна, перегородки и доступные точки крепления. Укажите режим работы и какие задачи выполняются за столом. Для небольшой комнаты сначала проверяют направление и высоту, а затем необходимый поток: избыточная яркость отражения не улучшает читаемость.
Сравните компактные прожекторы, накладные светильники и промышленные исполнения. Посмотрите консольный свет над рабочим столом и освещение мобильной станции. Эти примеры полезны для сравнения компоновки ограниченного пространства. Для диспетчерского участка особенно важно проверить взаимодействие света с экраном и остеклением, сохранив удобный обзор входа и окружающего оборудования.
Проверка света для работы с экраном и документами
нормы освещённости помогают сформулировать требования к рабочим поверхностям. кривые силы света показывают характер распределения, а IES-файлы нужны для расчёта при выбранной высоте. Фотография комнаты не позволяет количественно оценить блики на экране с каждого рабочего положения.
Перед установкой сверяют маркировку СОЮЗ и технический паспорт: здесь применена сетевая версия 220 В, а не низковольтное исполнение с похожим корпусом. Направление скобы и положение экрана проверяют вместе. При перестановке мебели световую настройку полезно пересмотреть, даже если сам прибор остаётся на прежнем месте.
