Освещение карьера прожекторами с узкой оптикой 25°

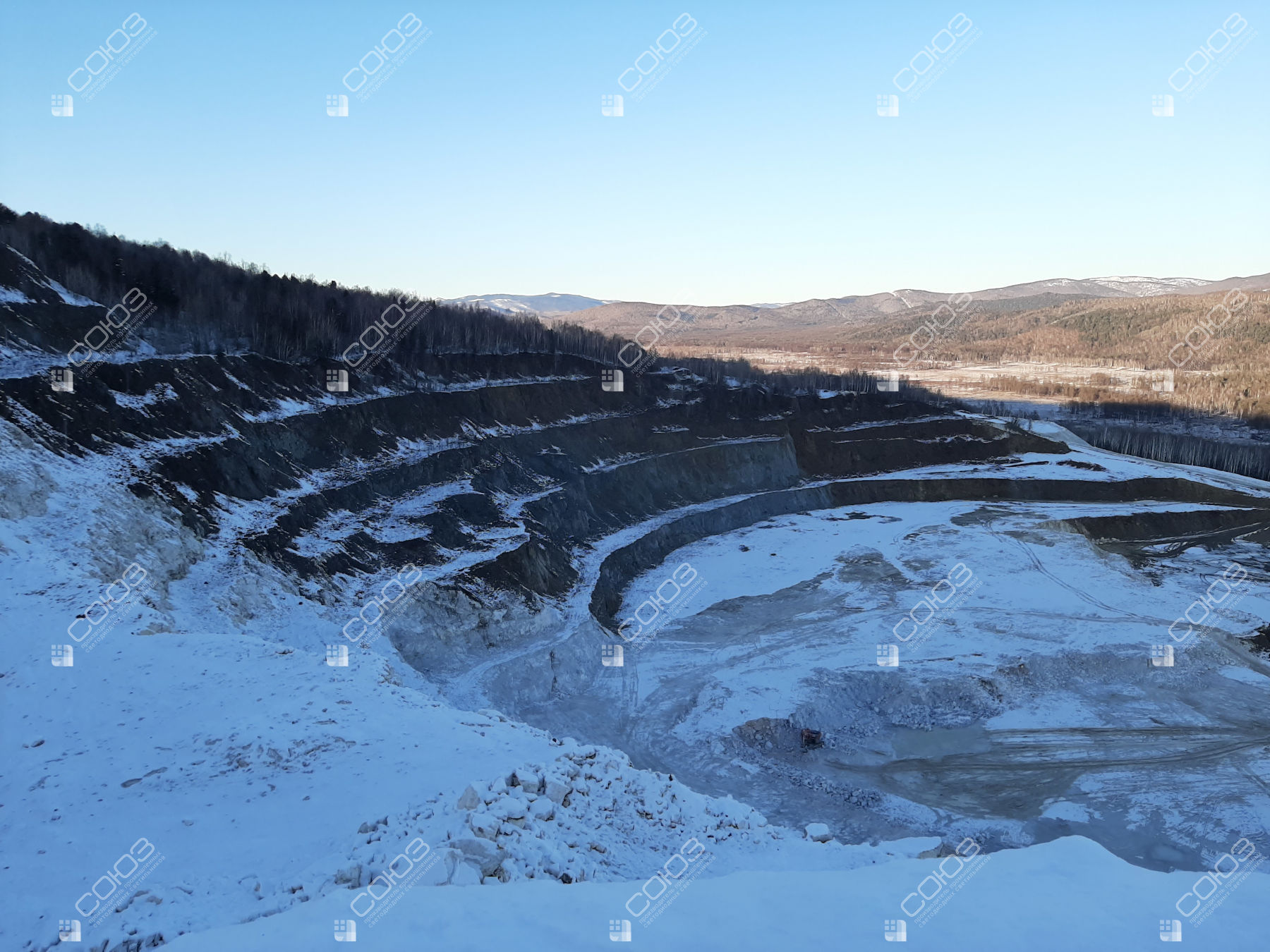

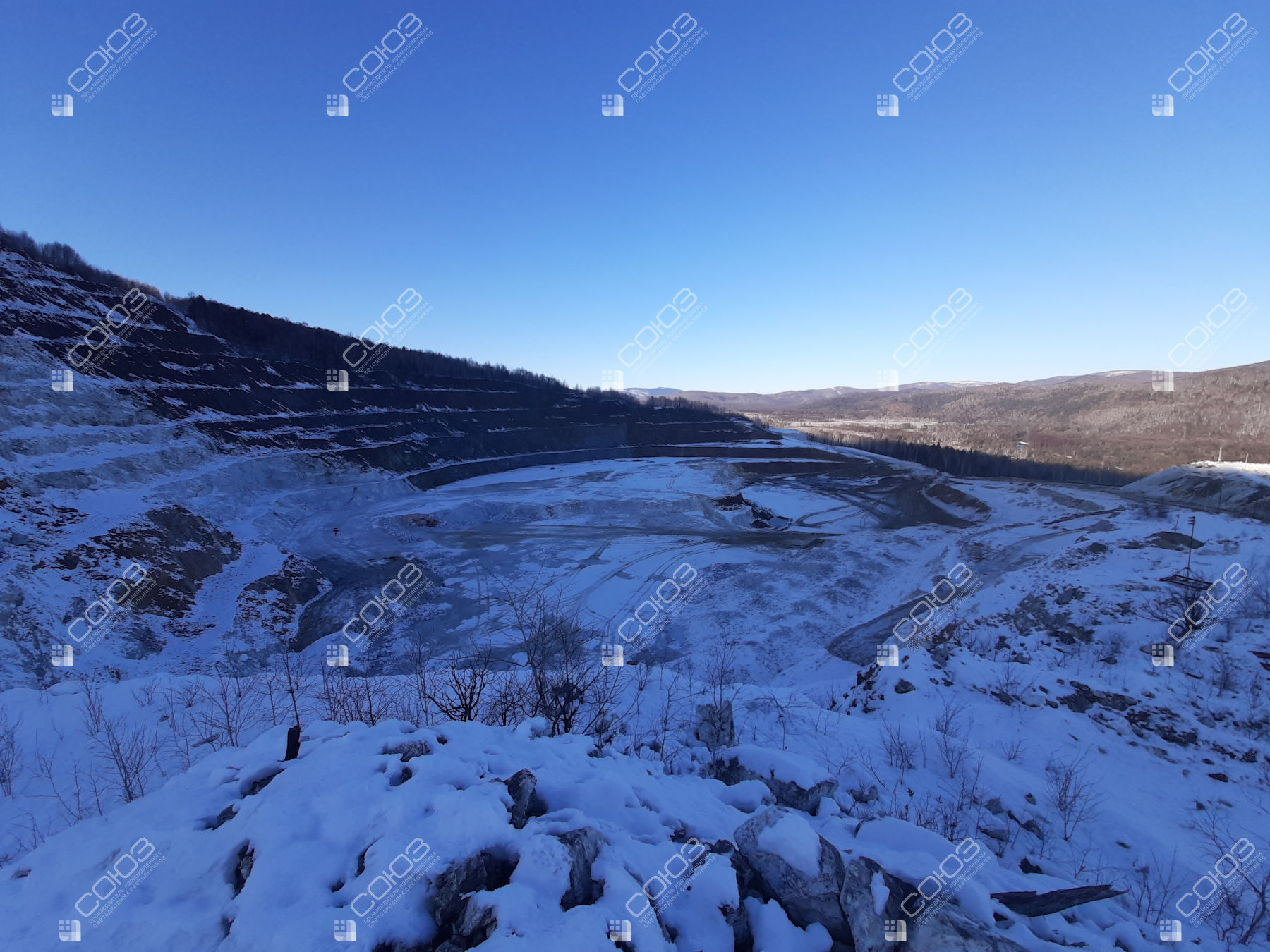

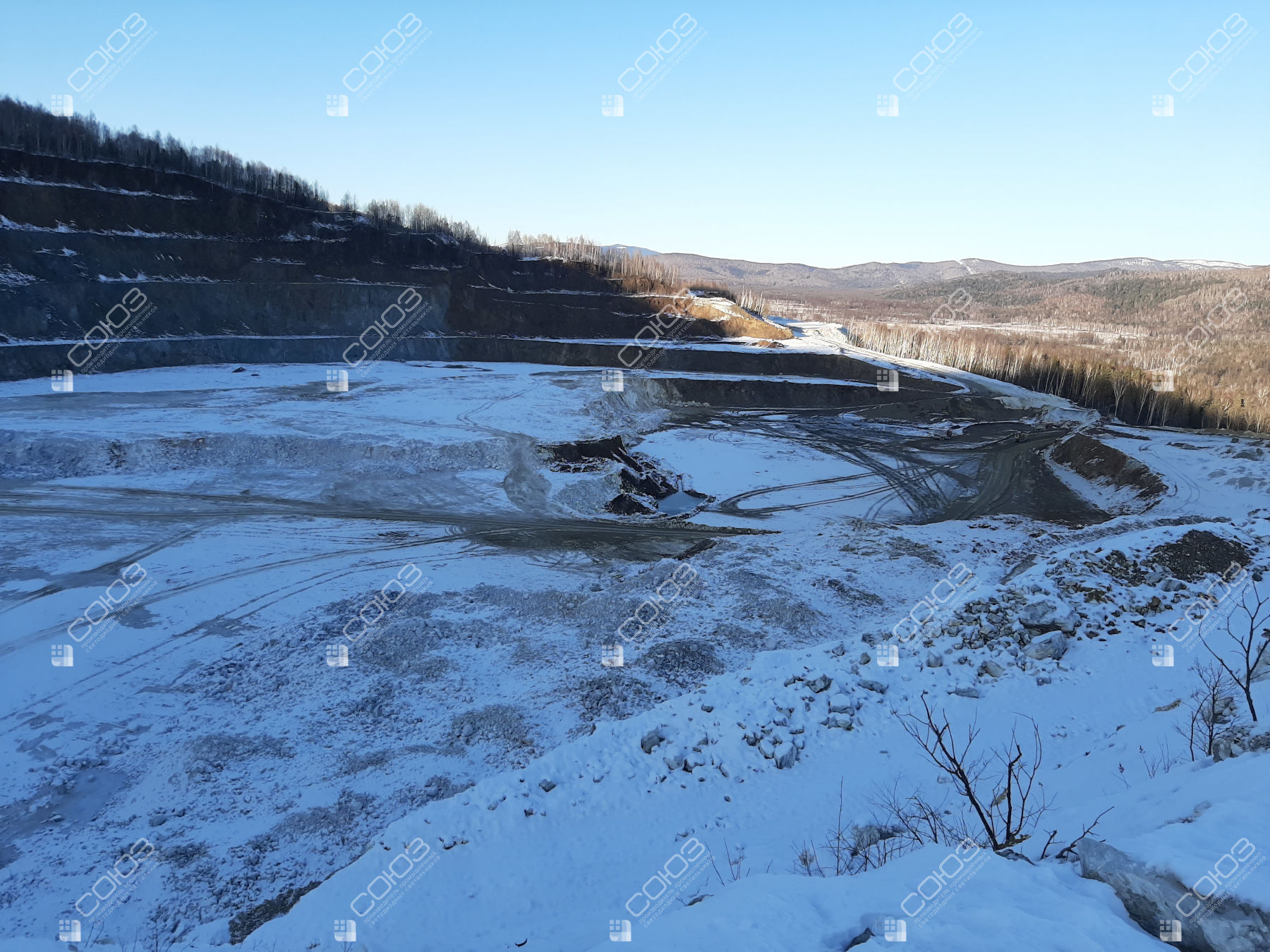

Освещение удалённых участков карьера. Прожекторы СОЮЗ 23-210/3-67, 210 Вт, оптика 25° направлены на рабочие горизонты и дороги.
Проект реализован на светильниках:
Решение на объекте

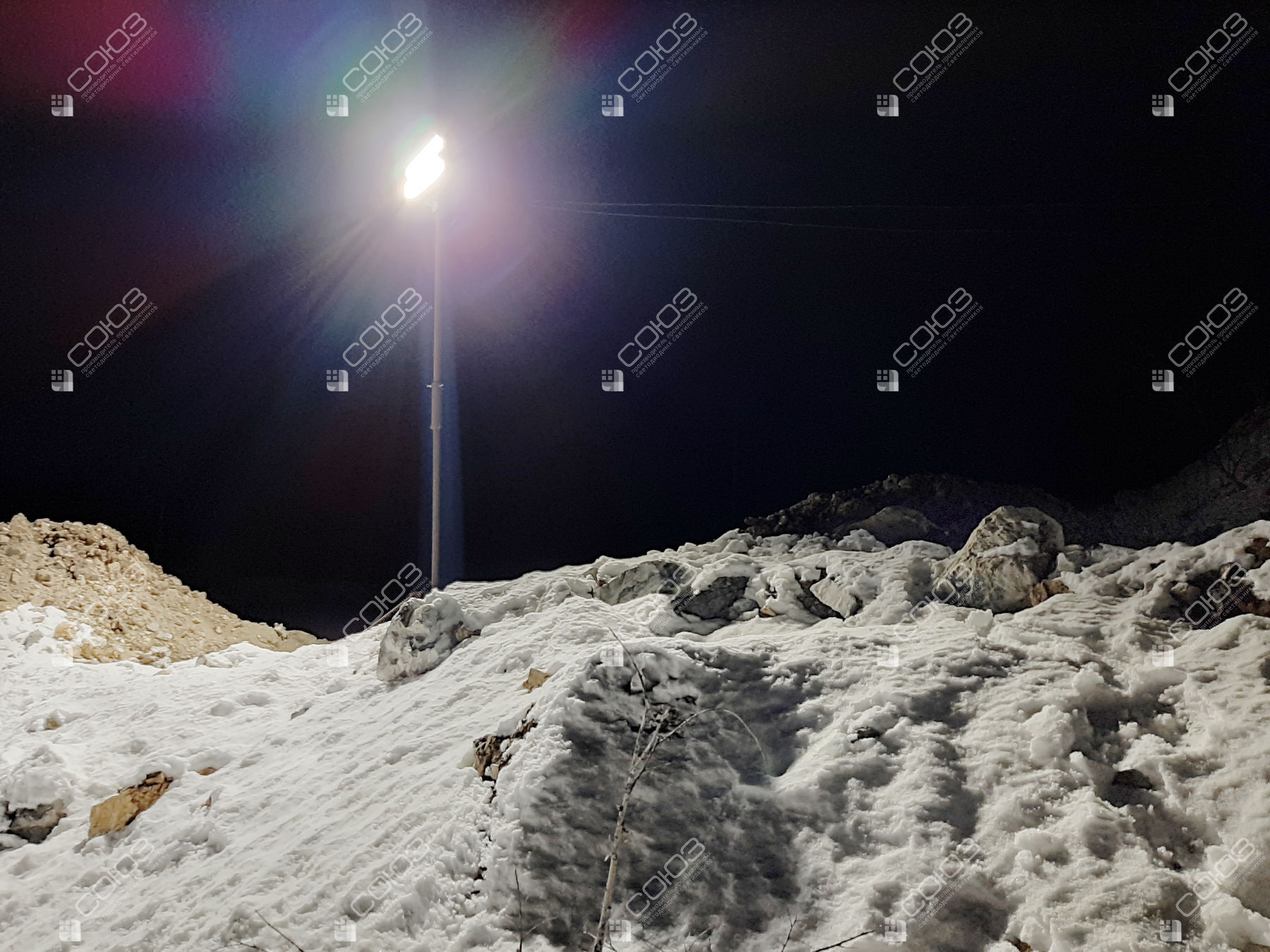

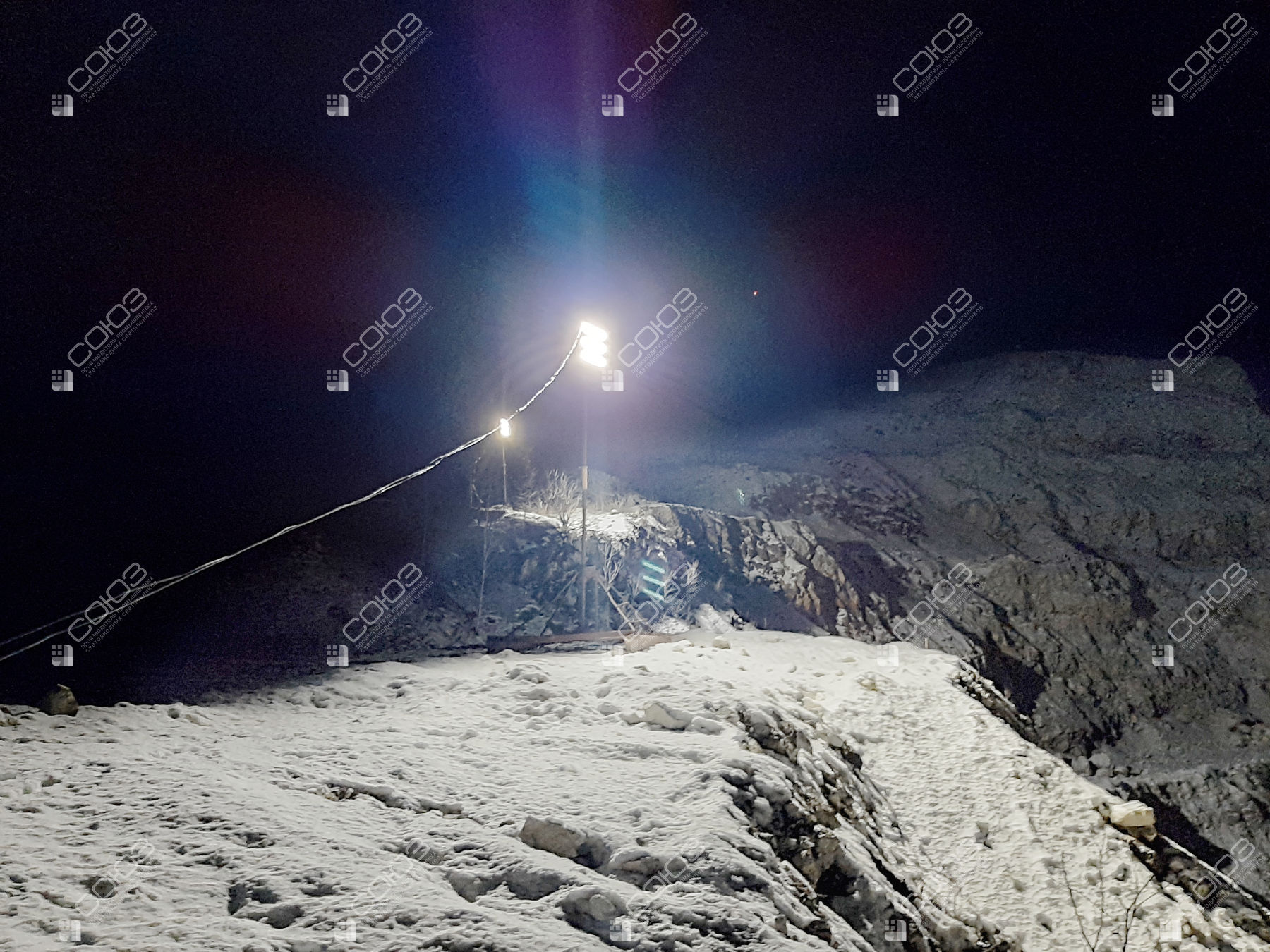

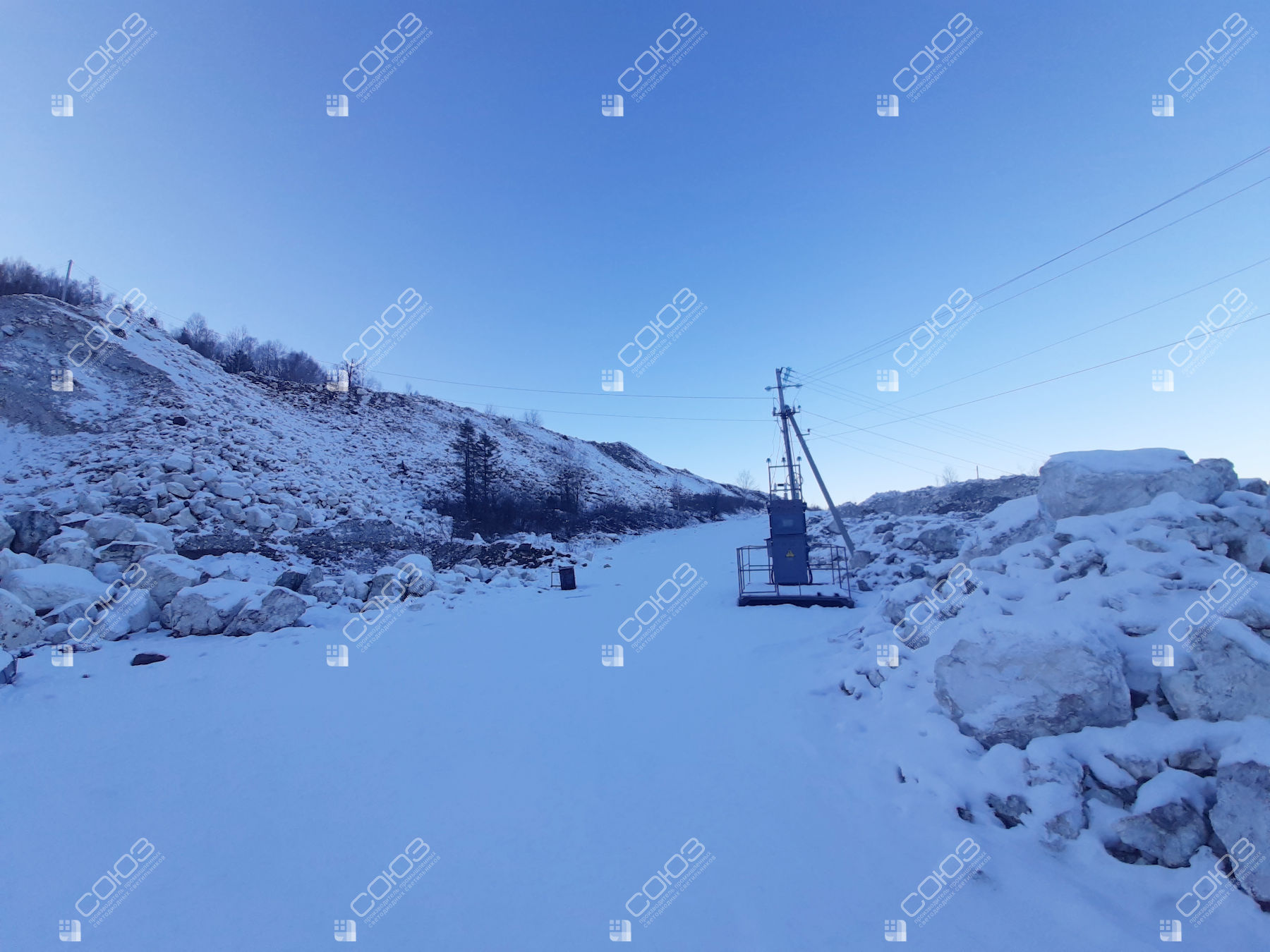

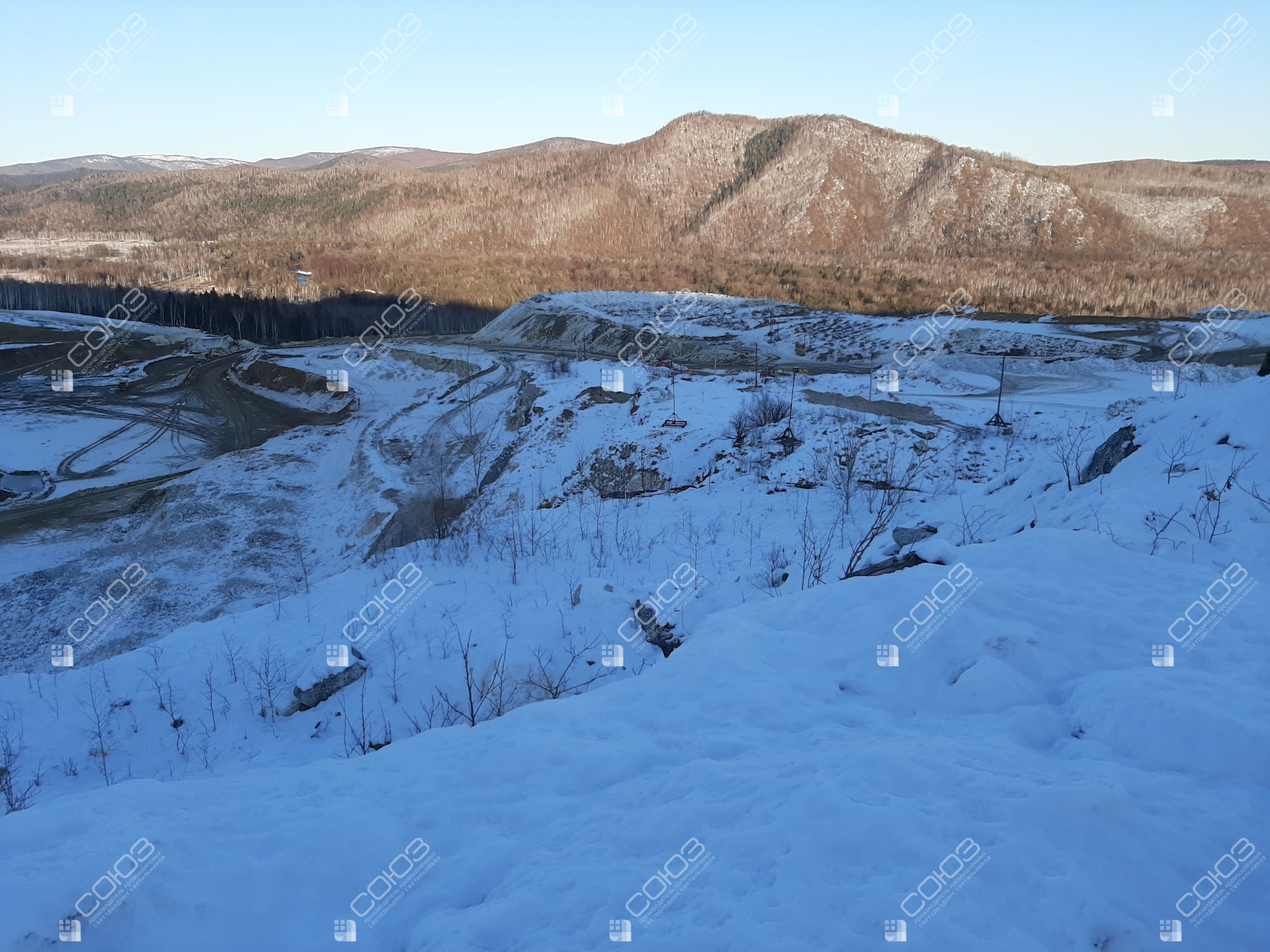

Направленный свет с высокой опоры на рельеф карьера

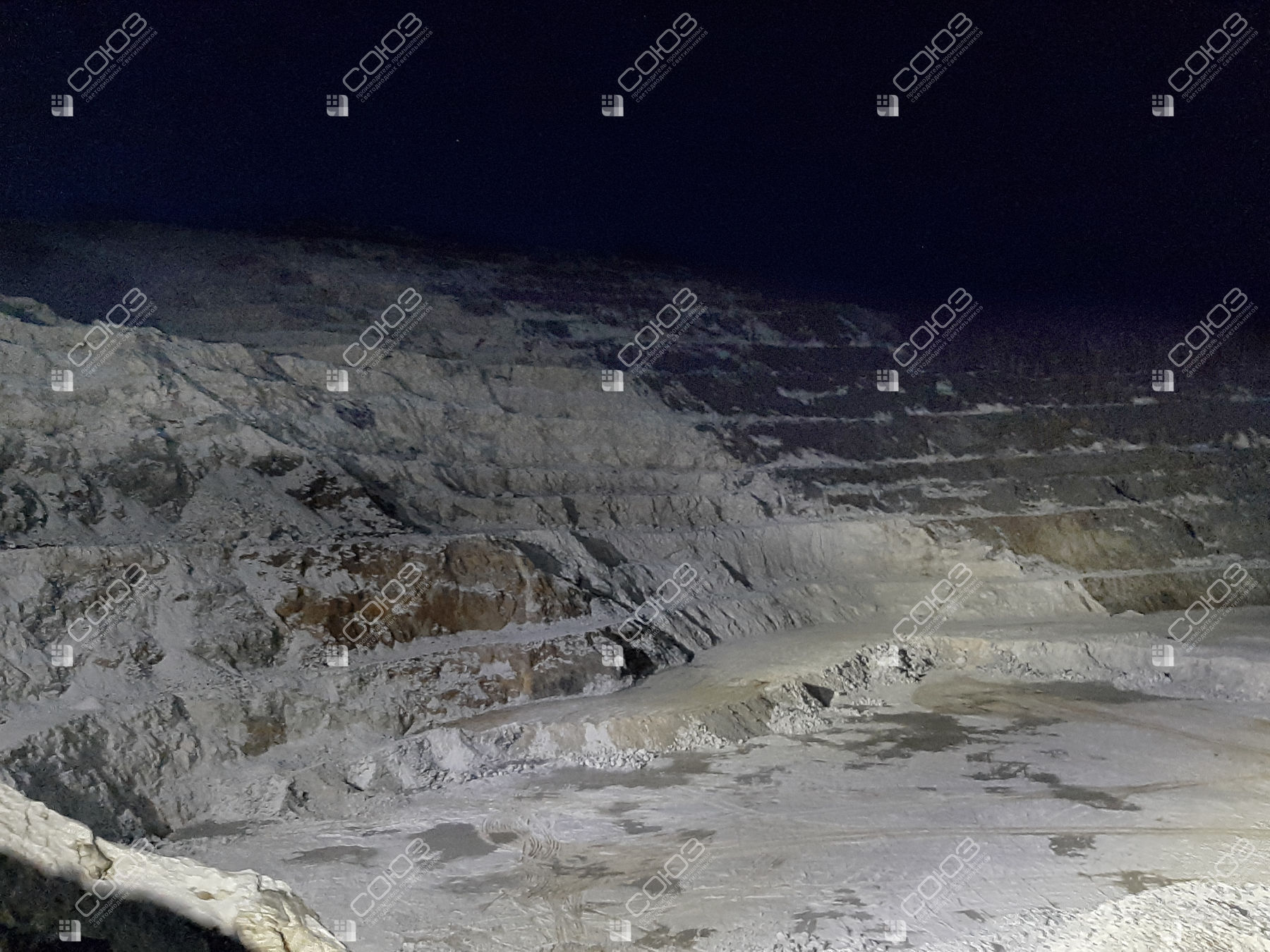

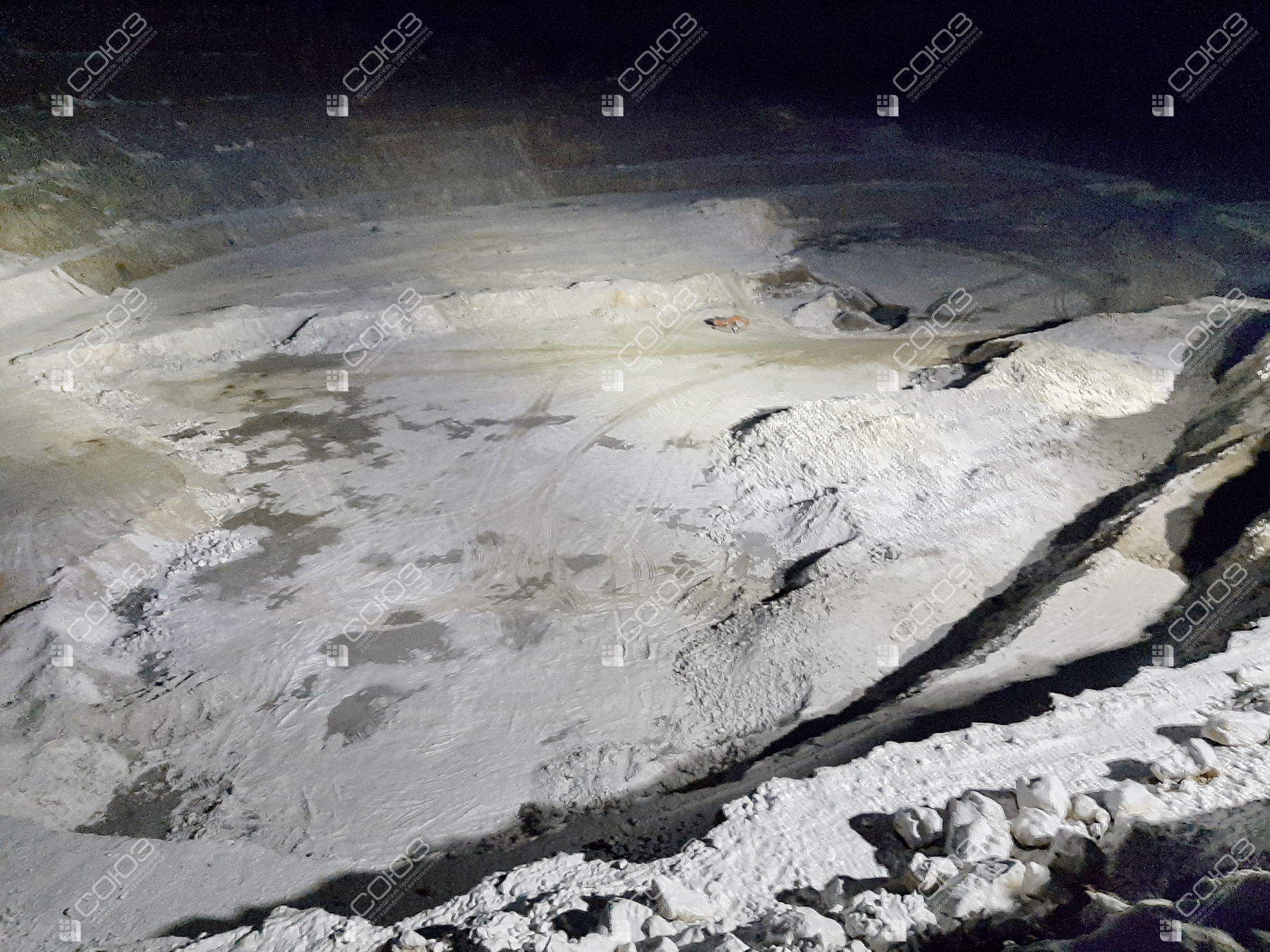

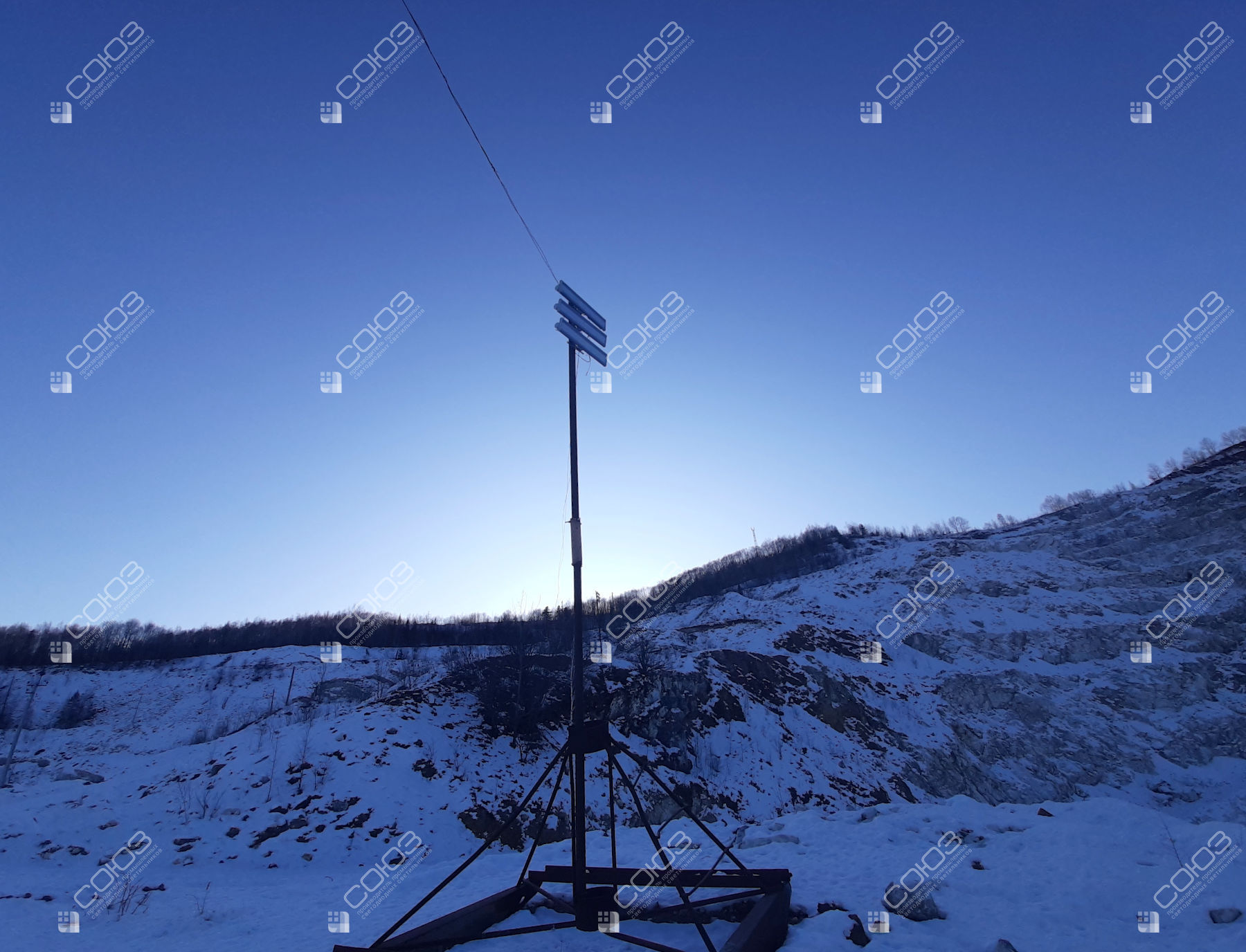

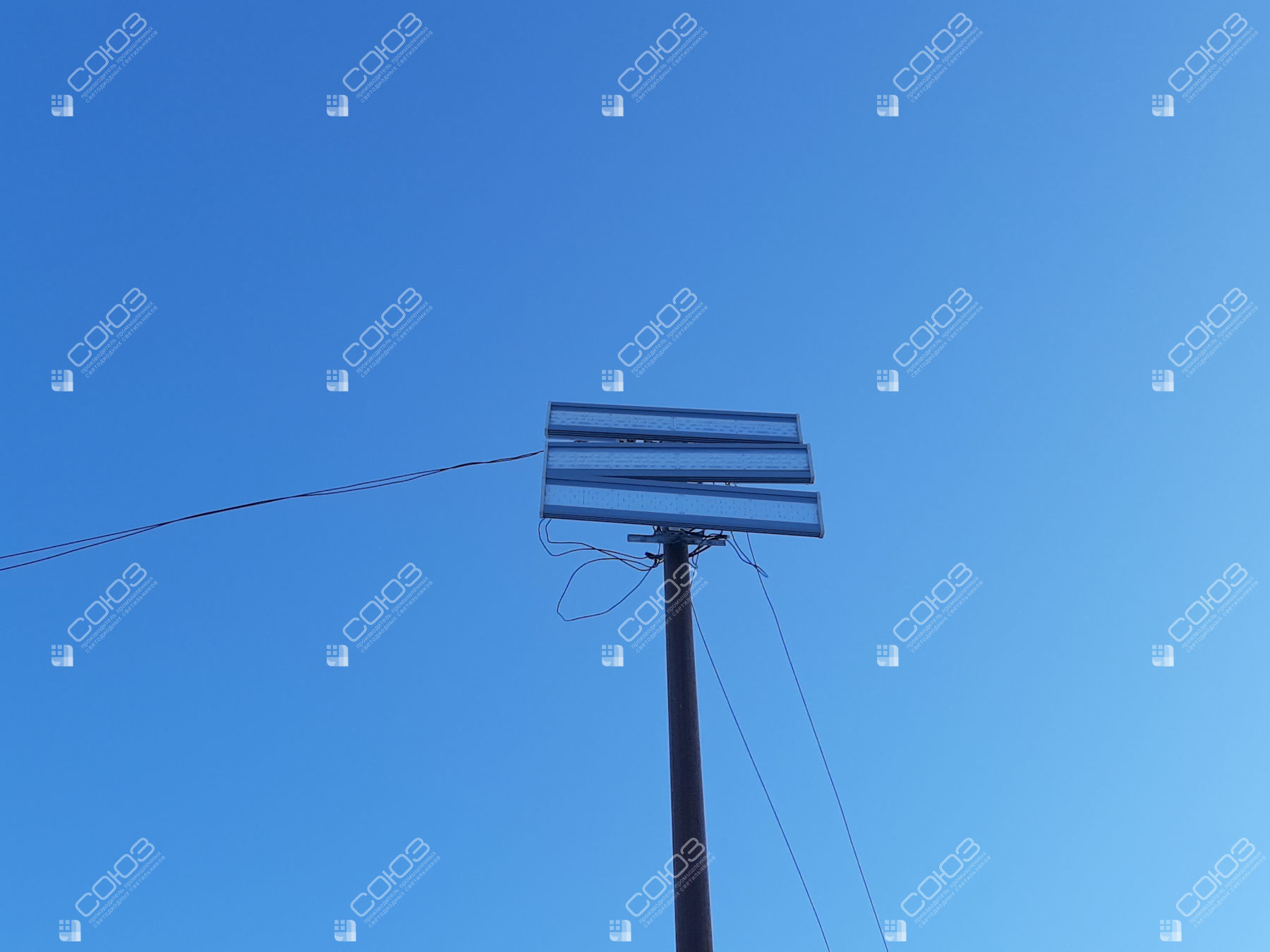

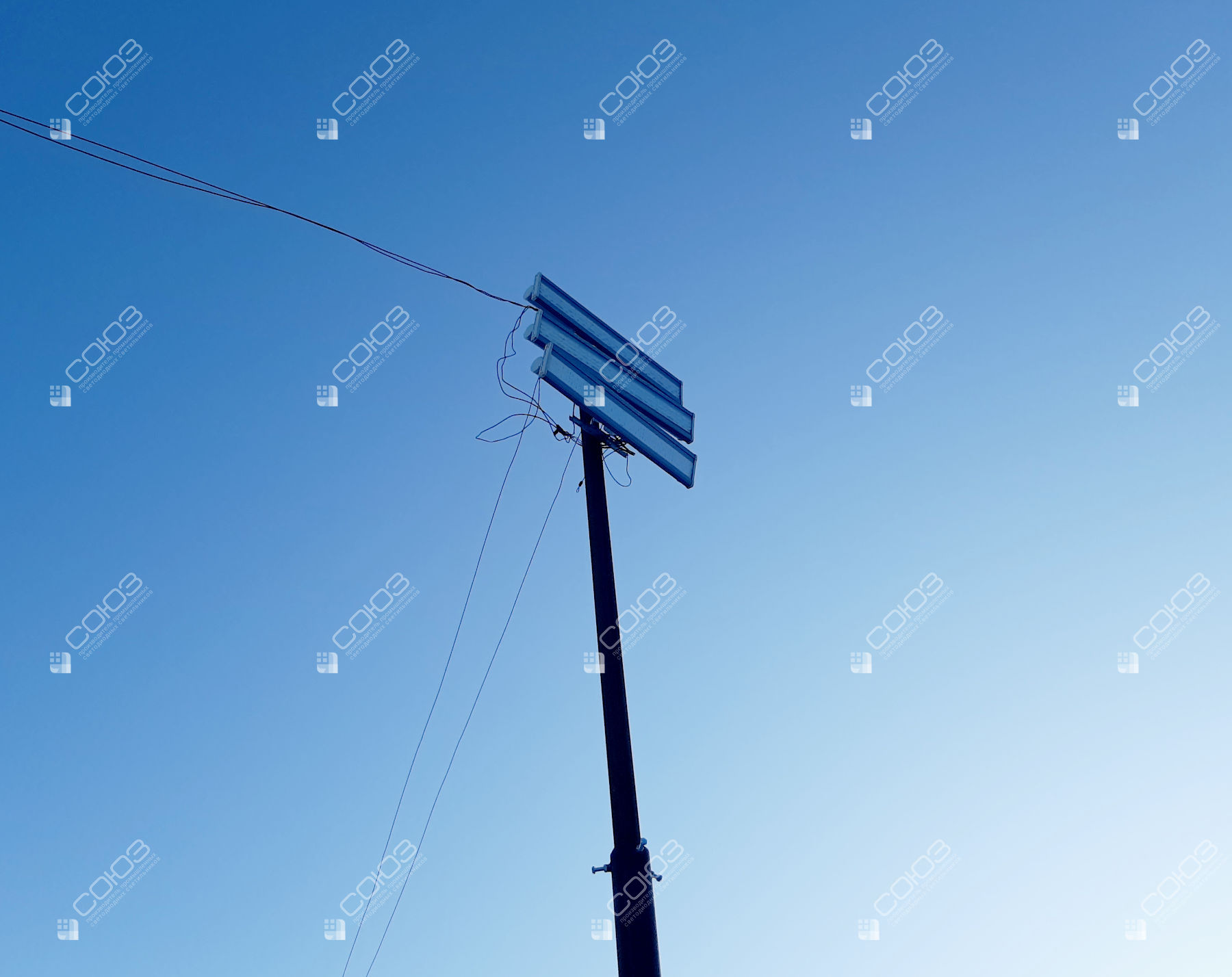

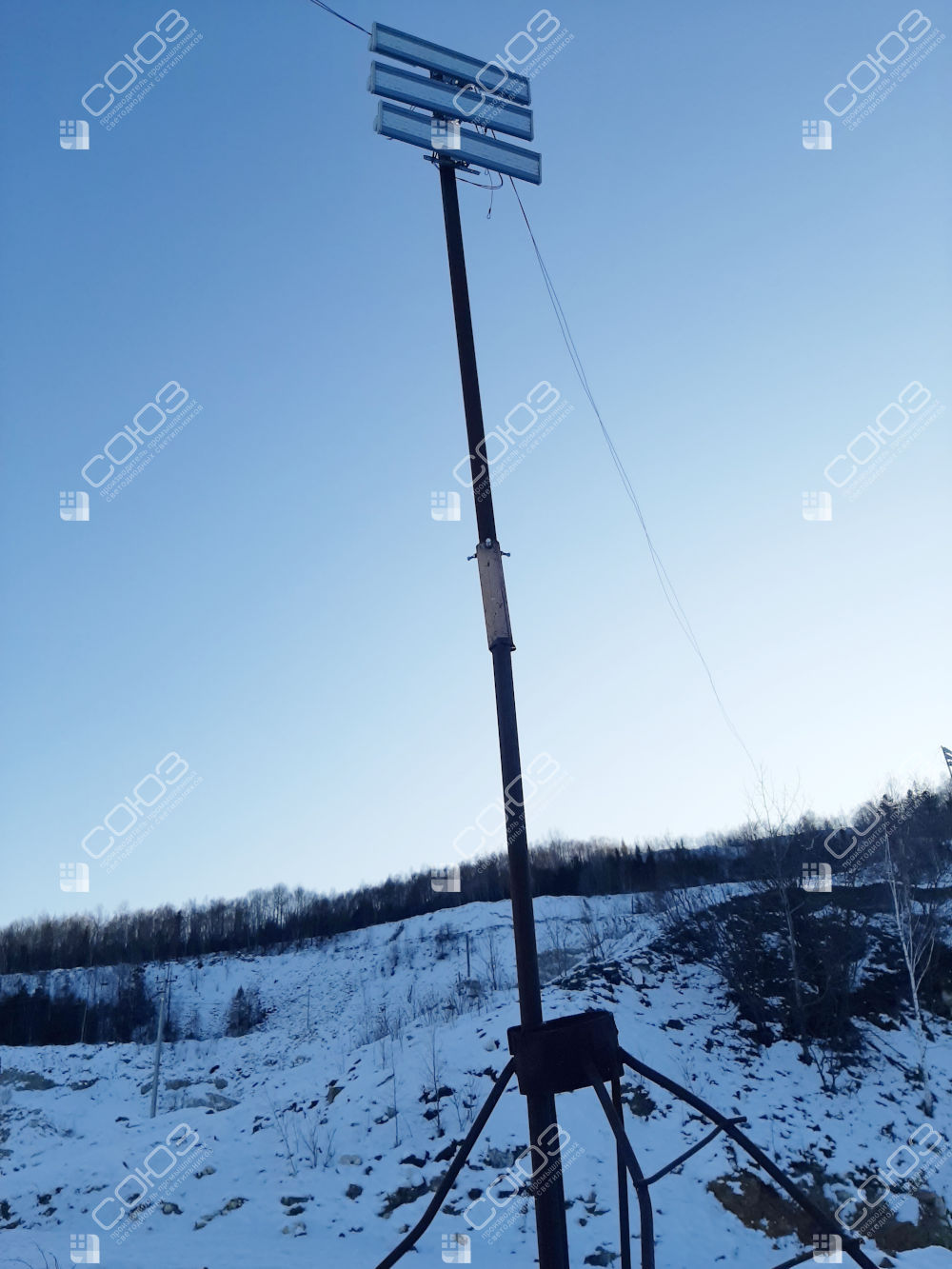

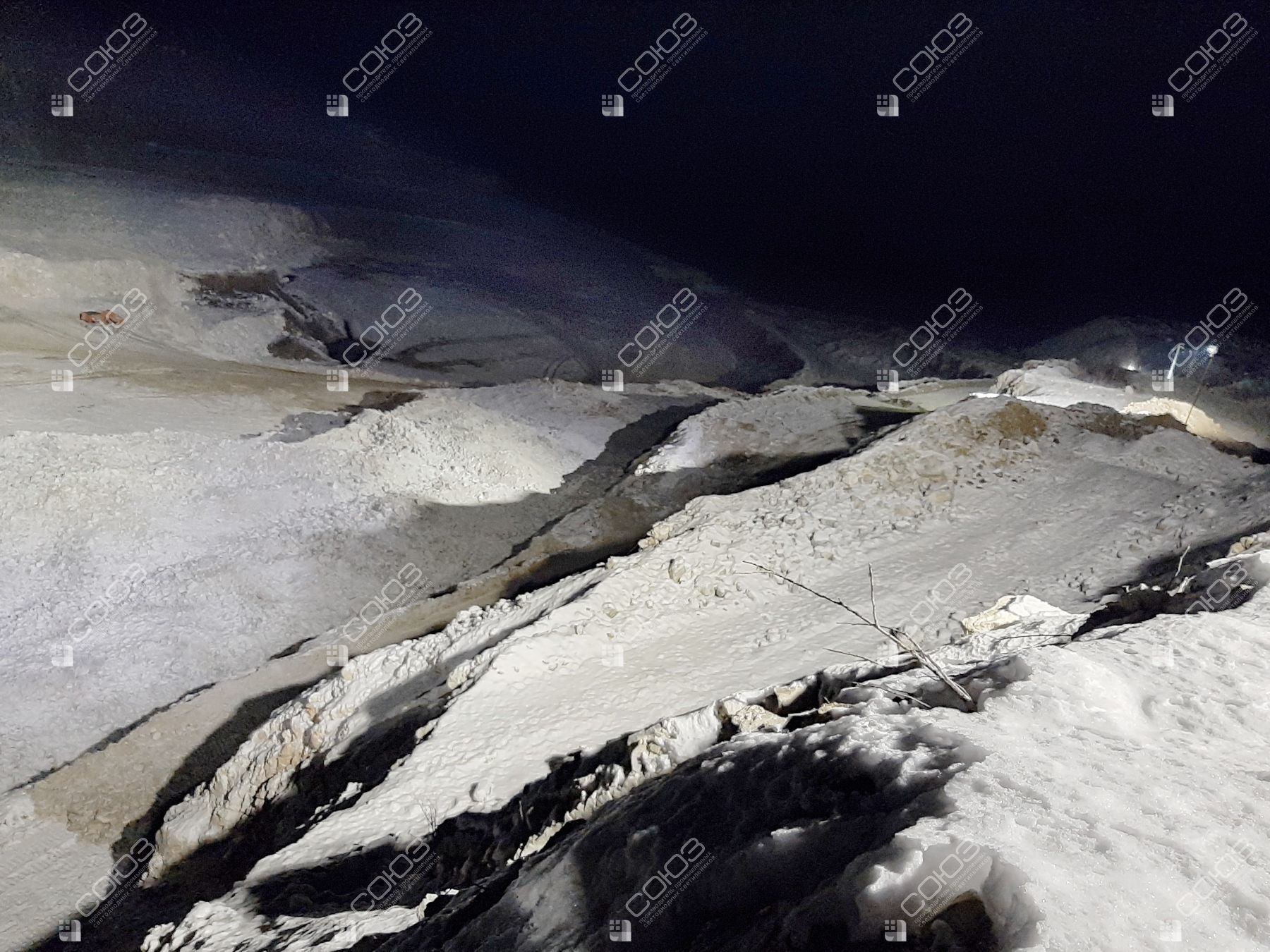

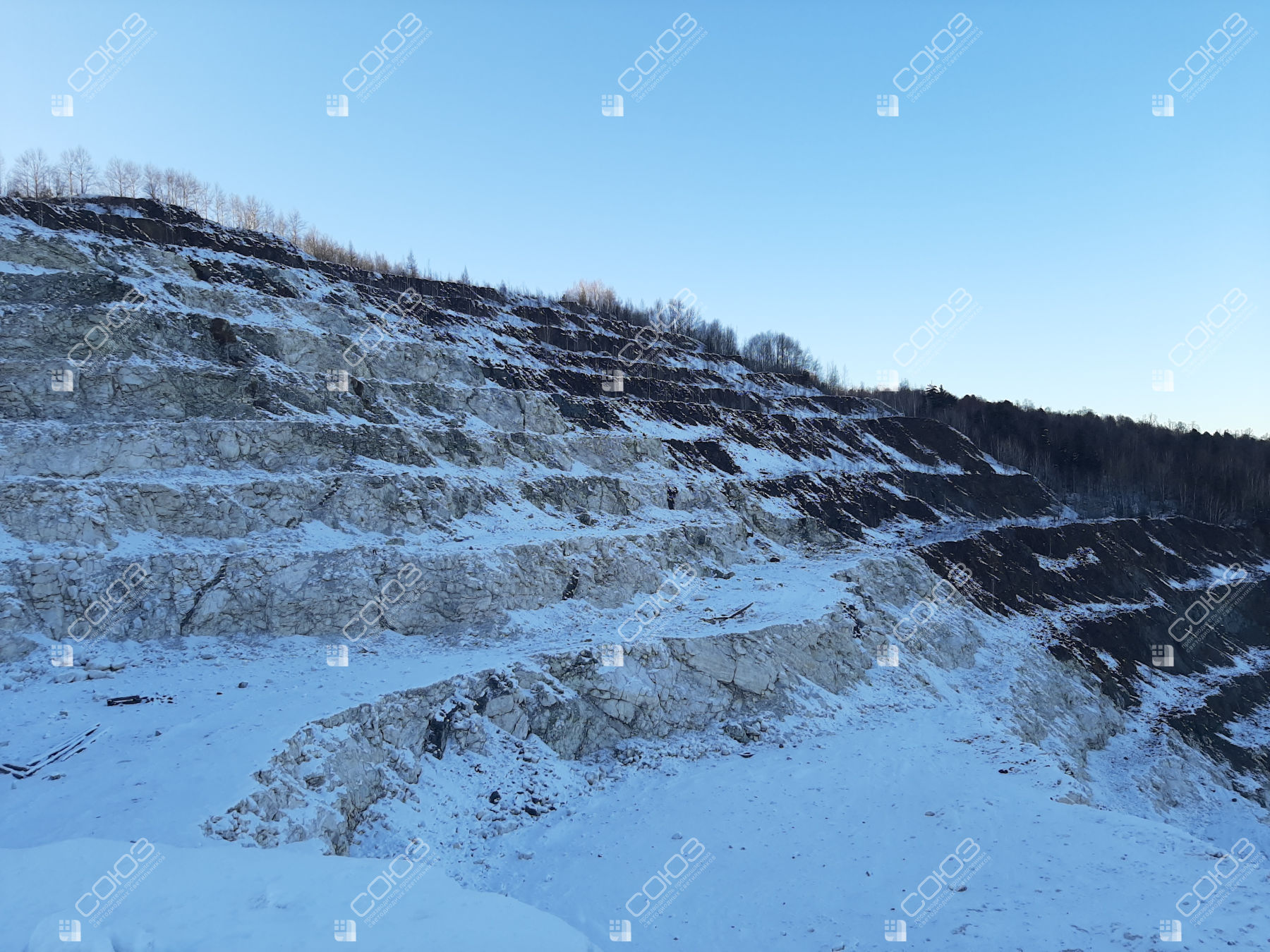

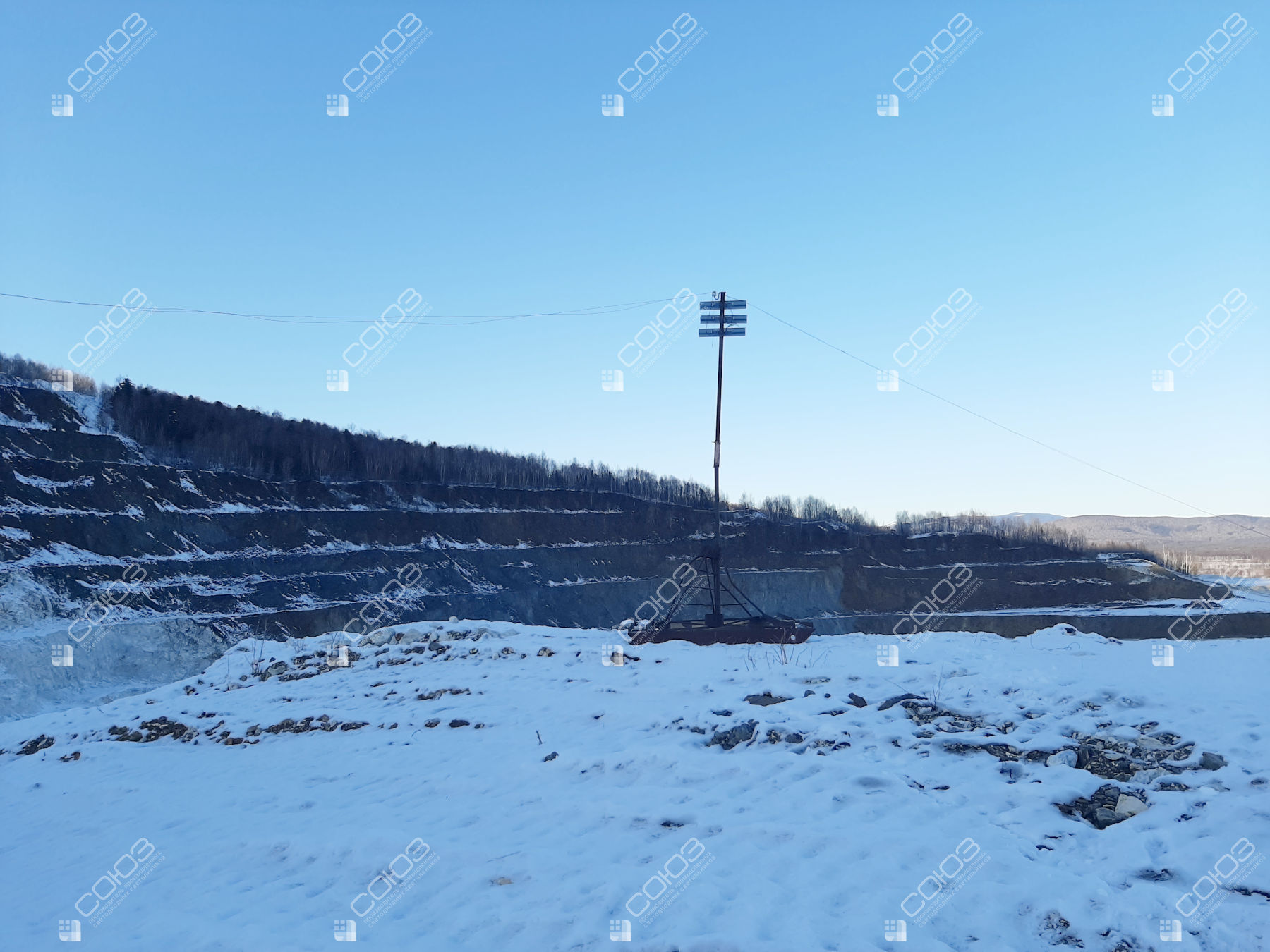

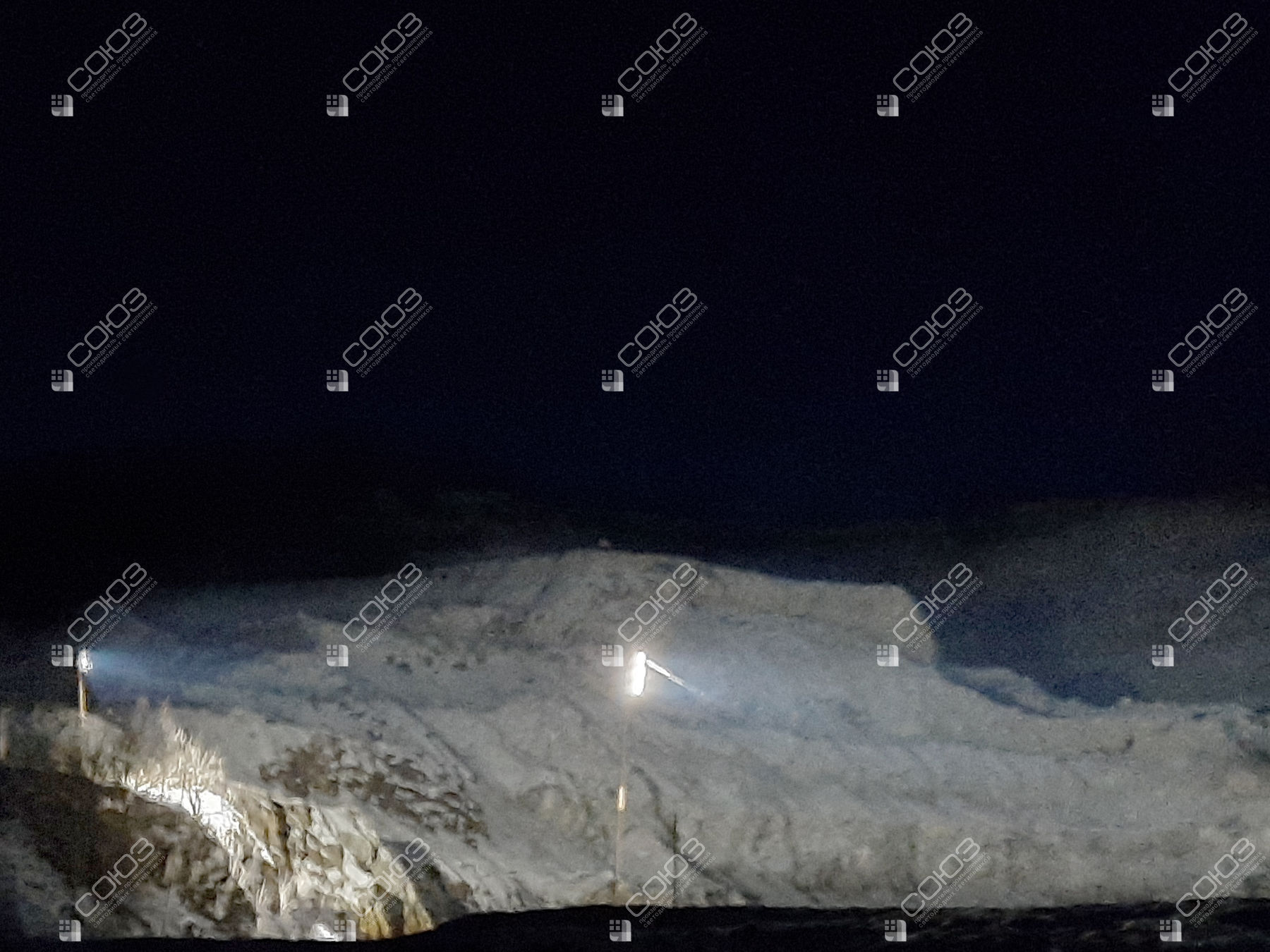

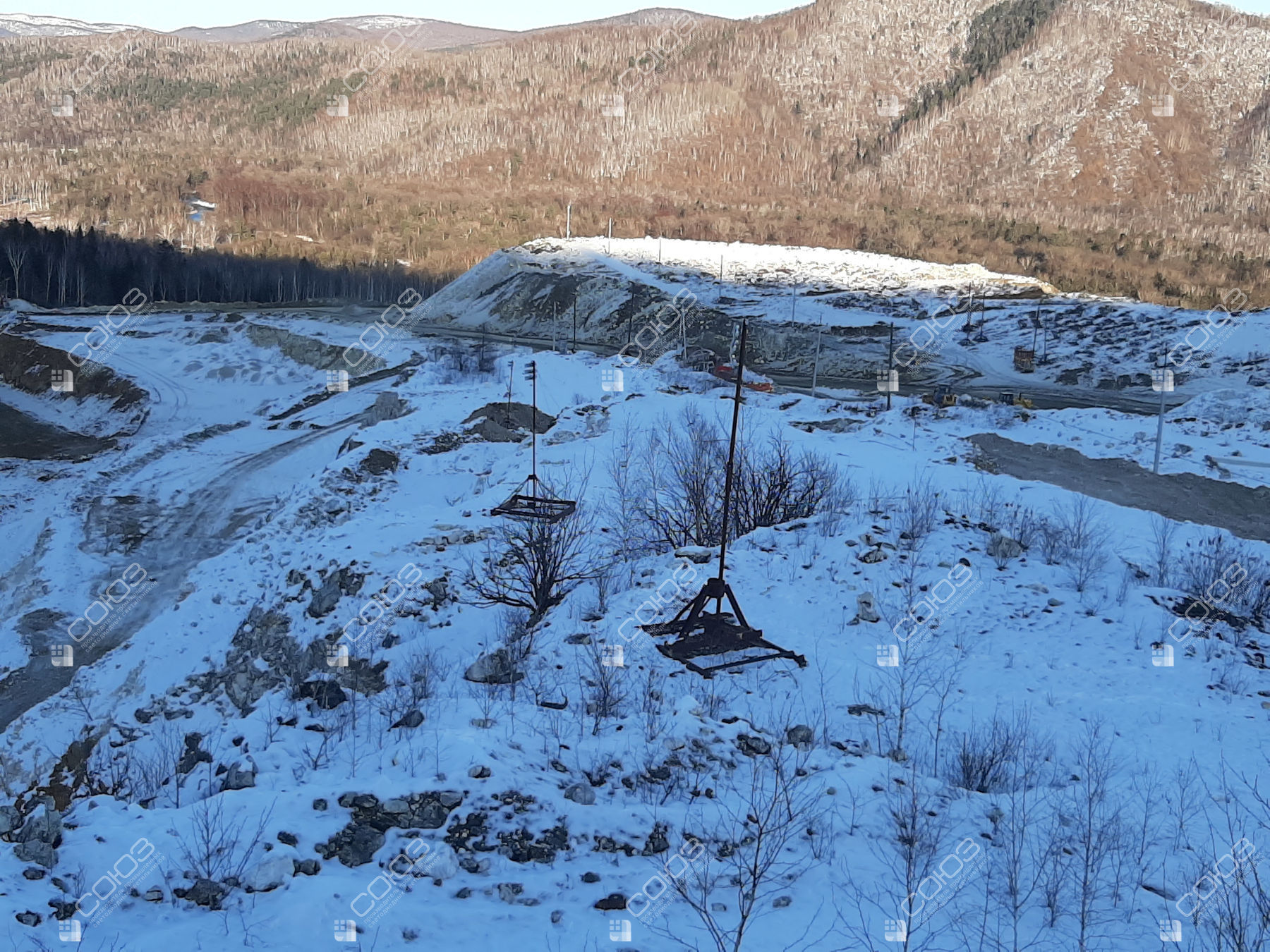

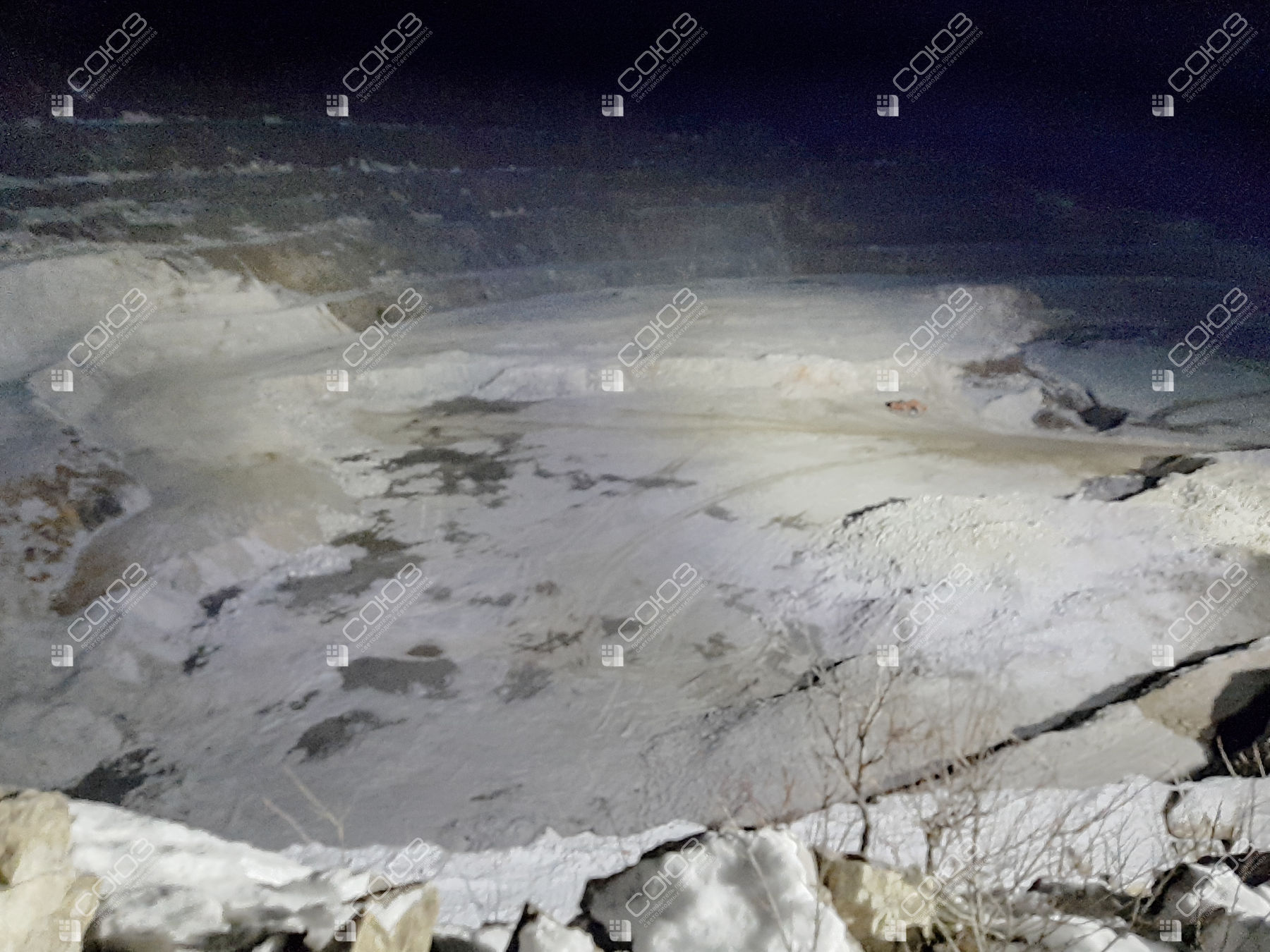

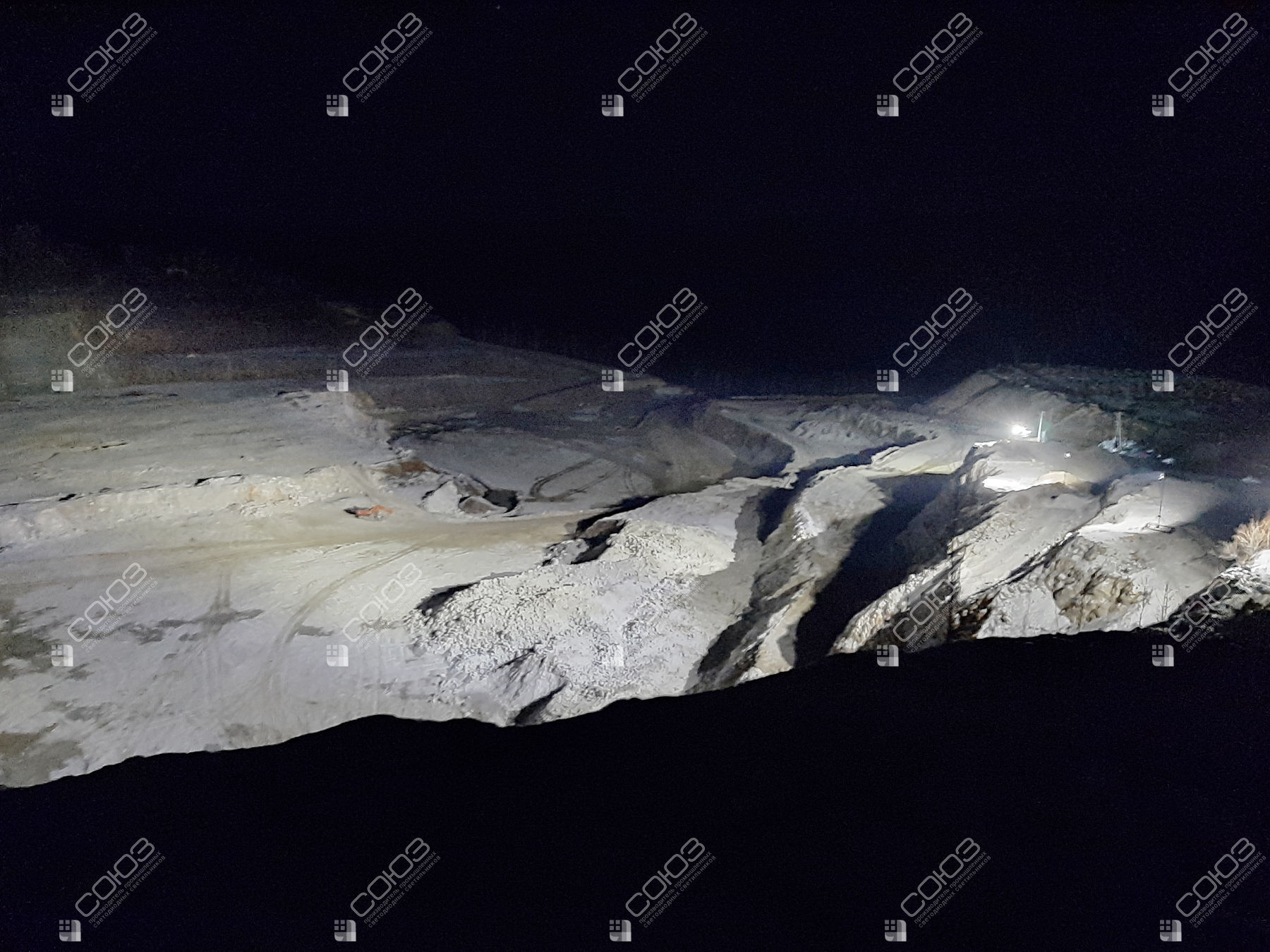

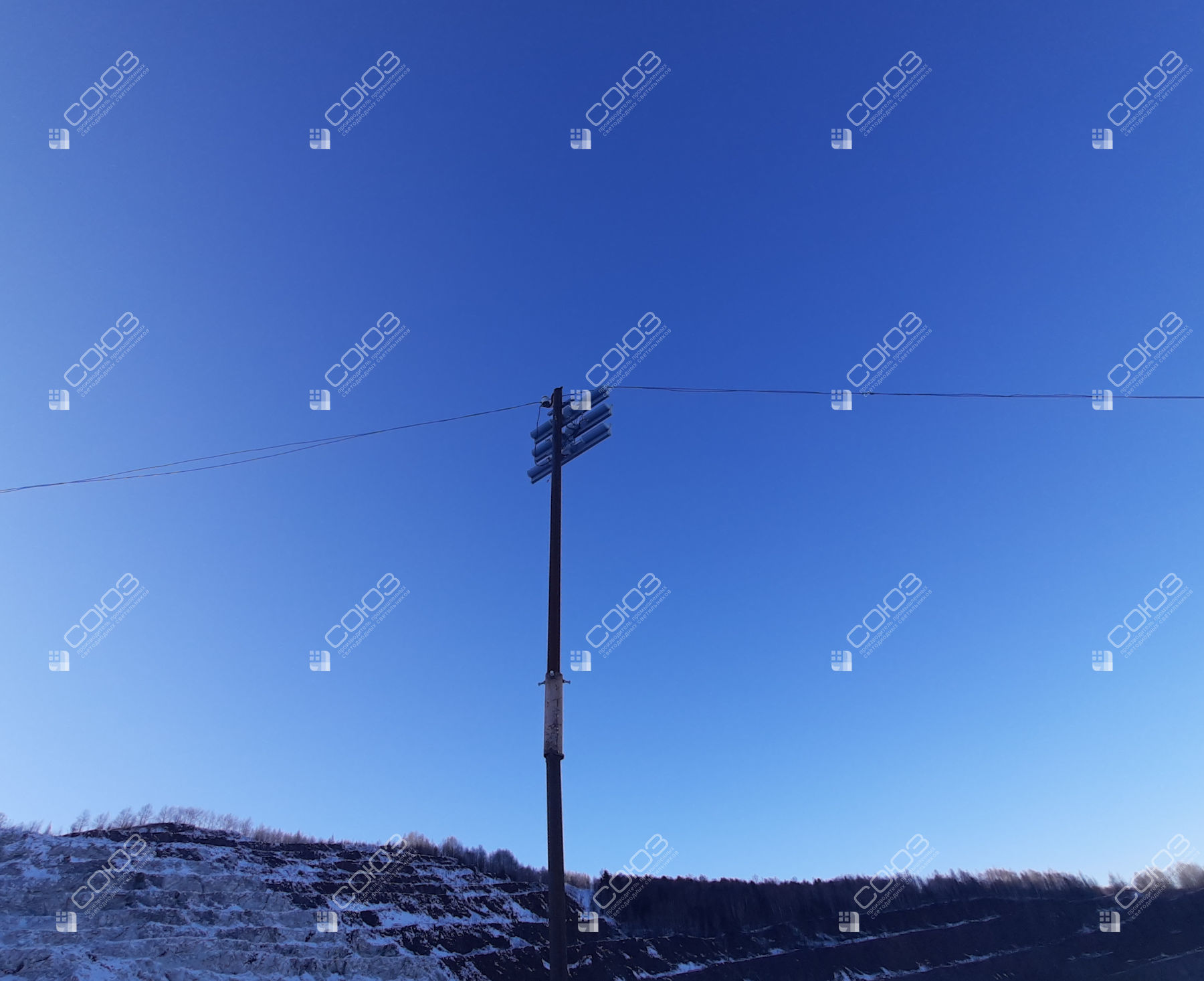

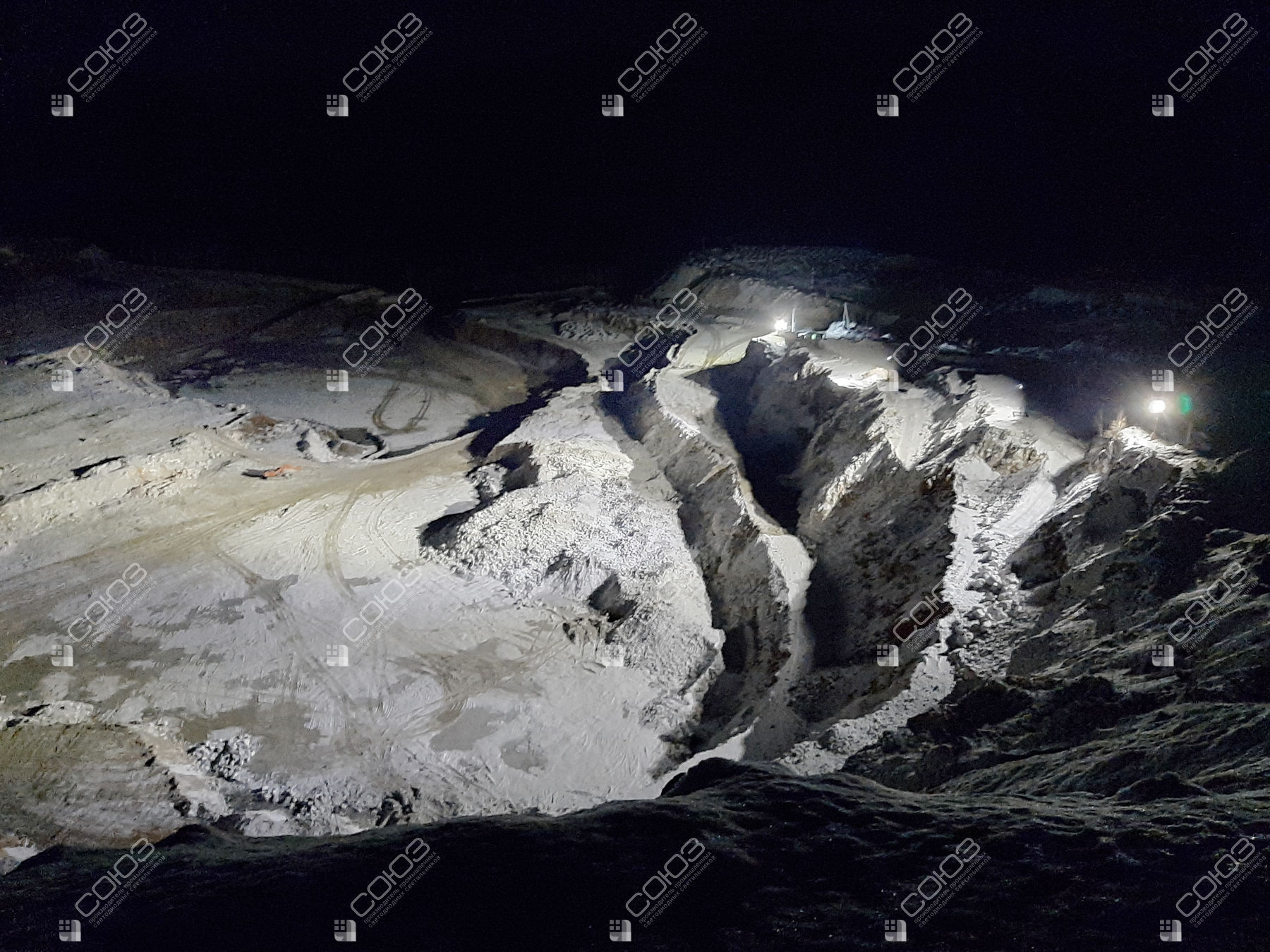

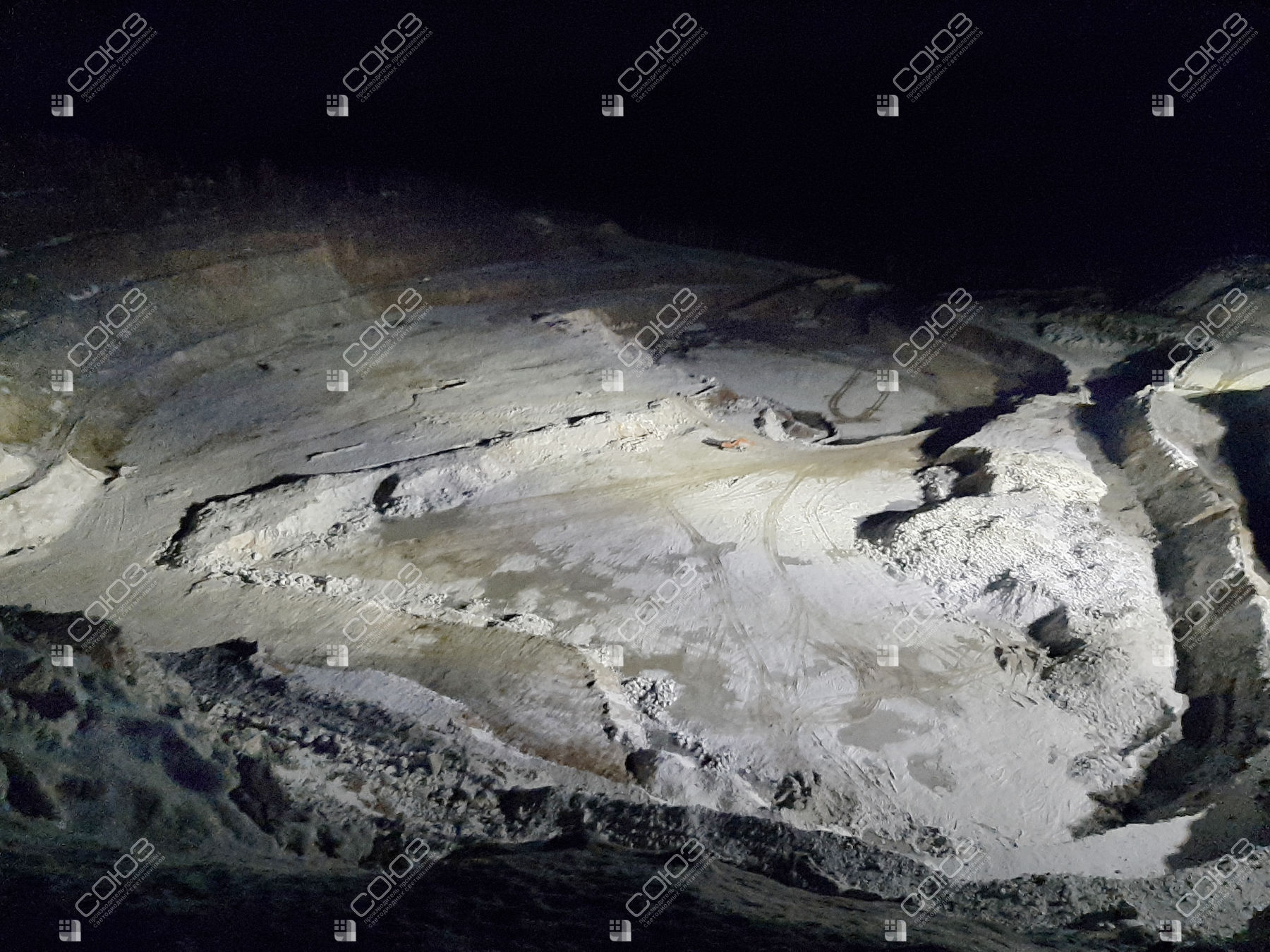

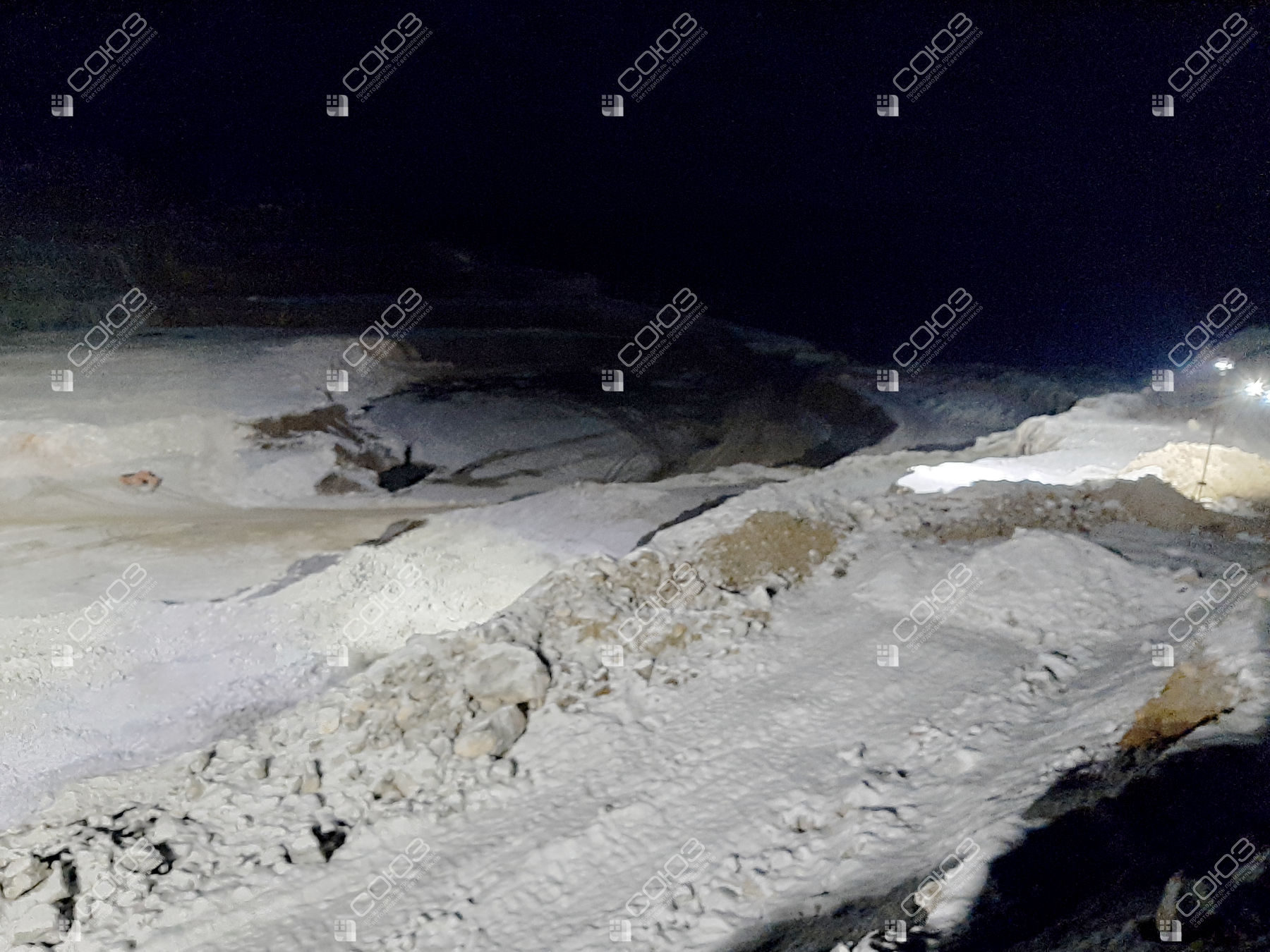

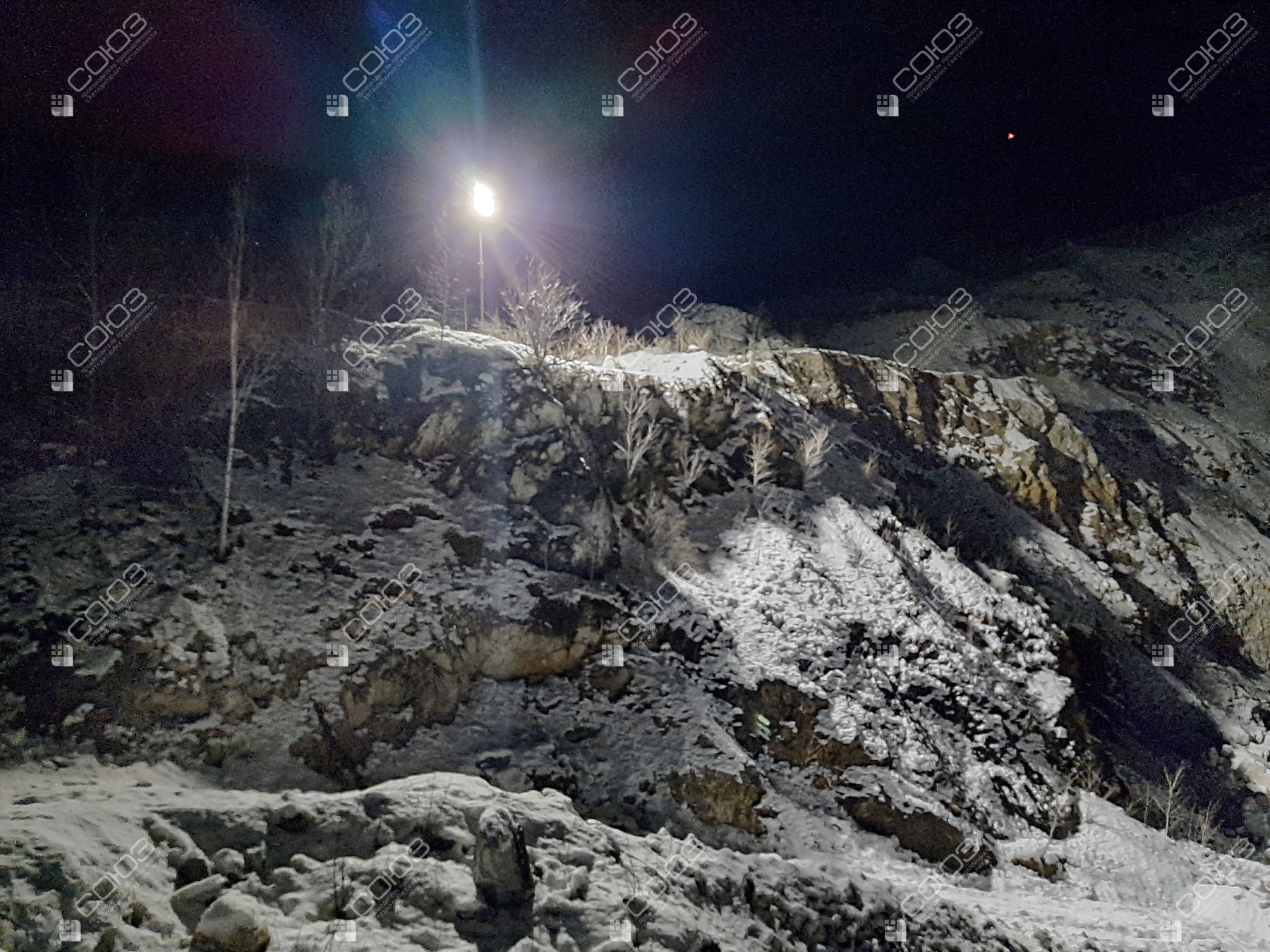

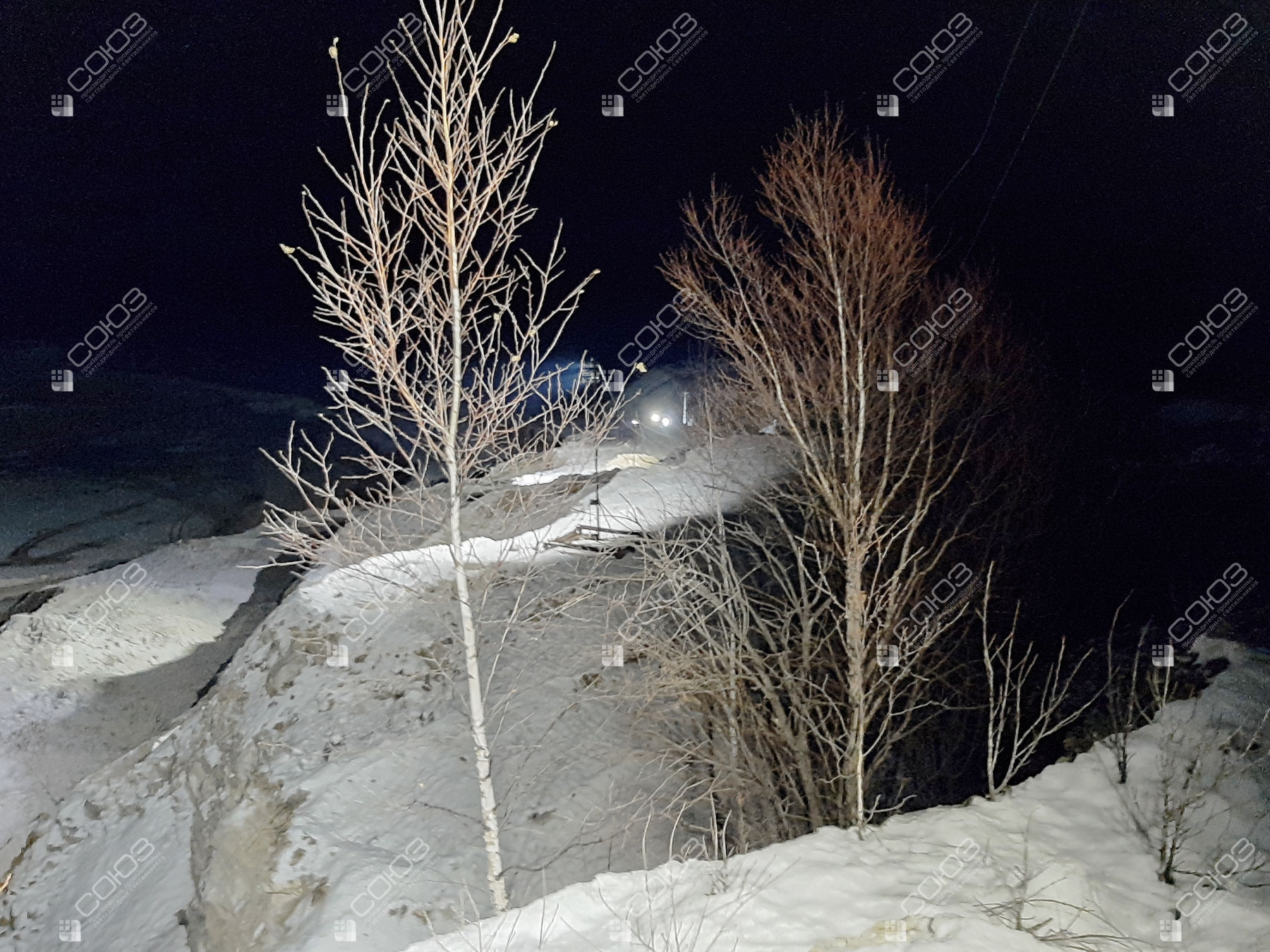

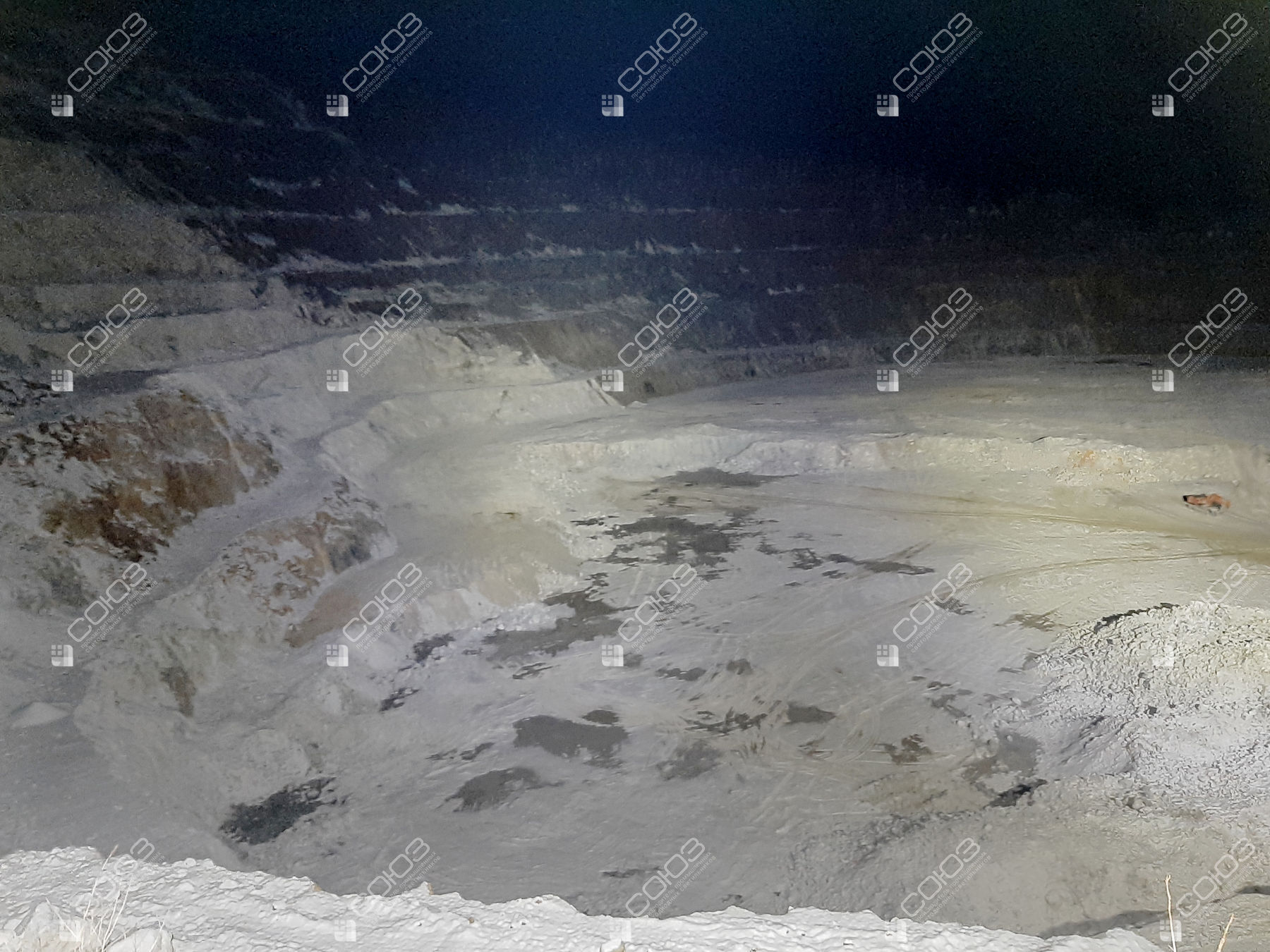

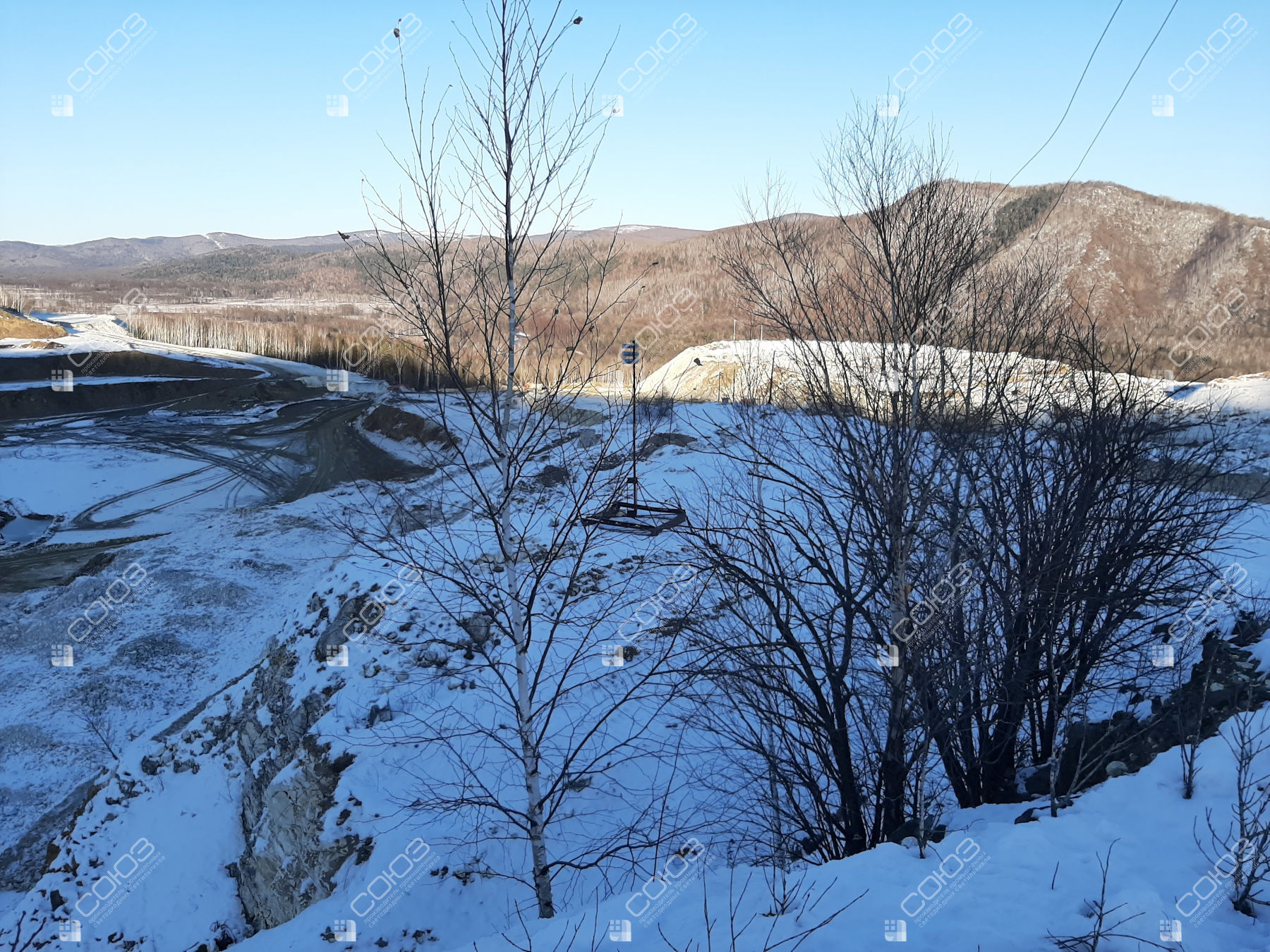

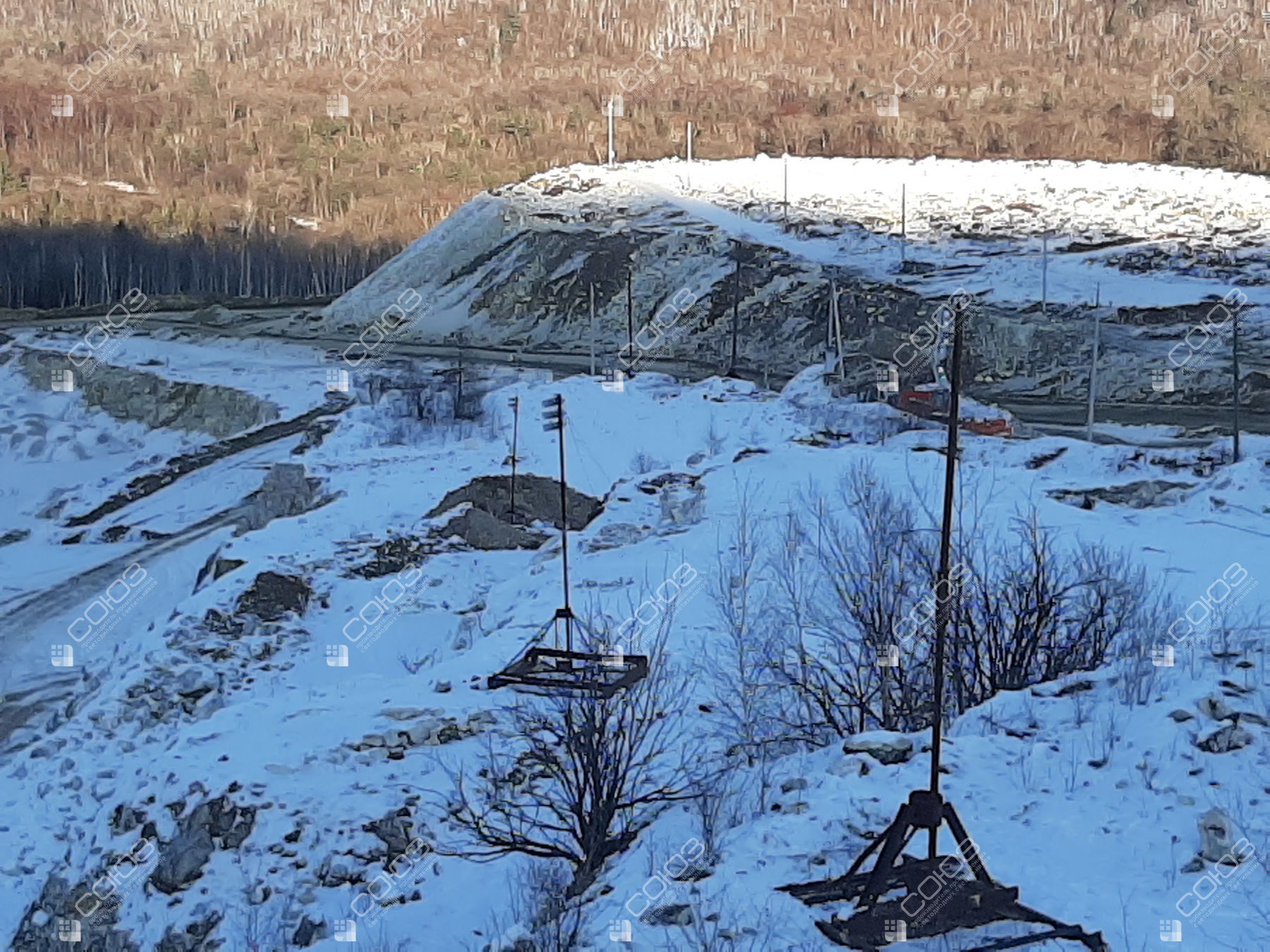

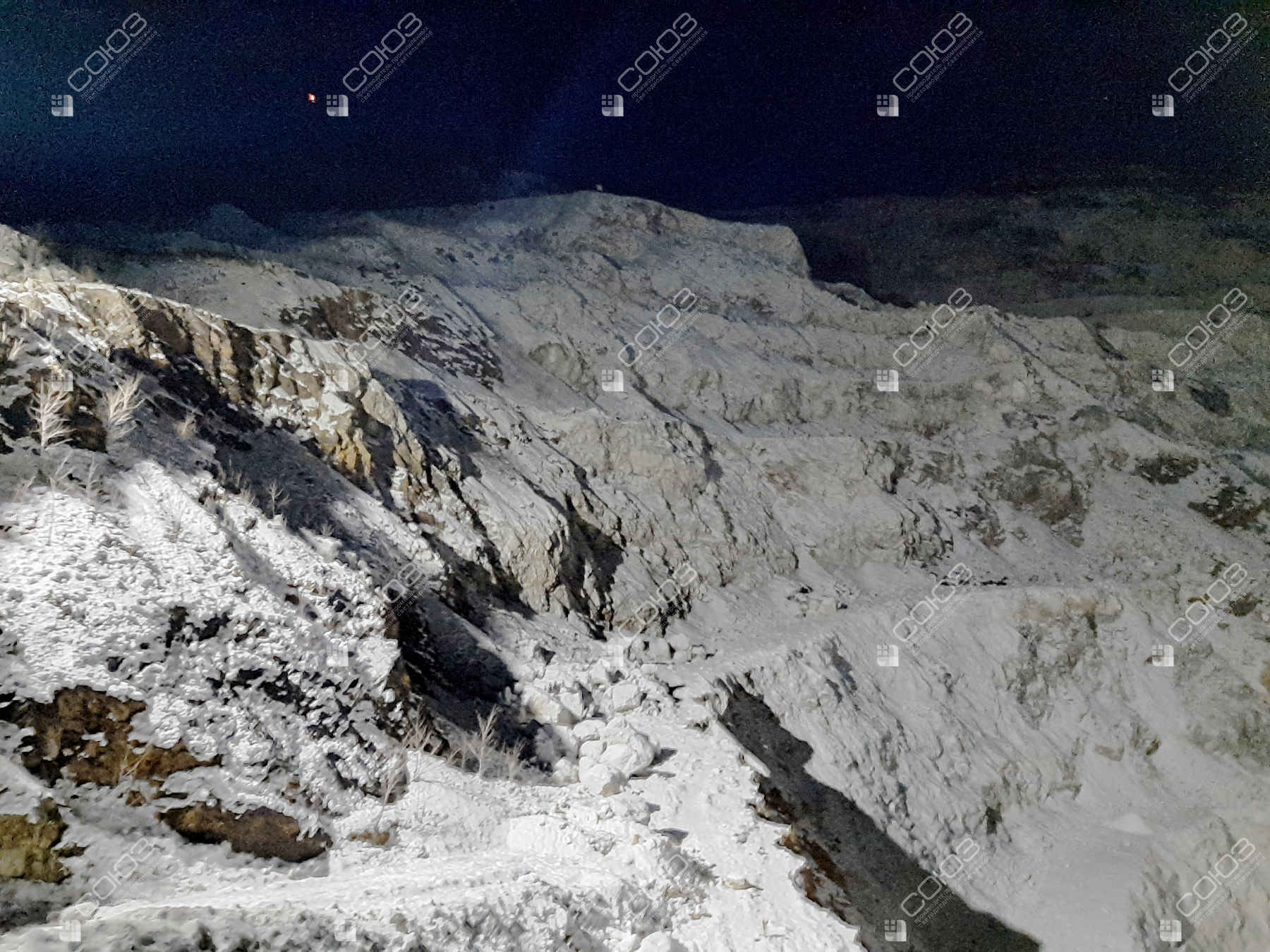

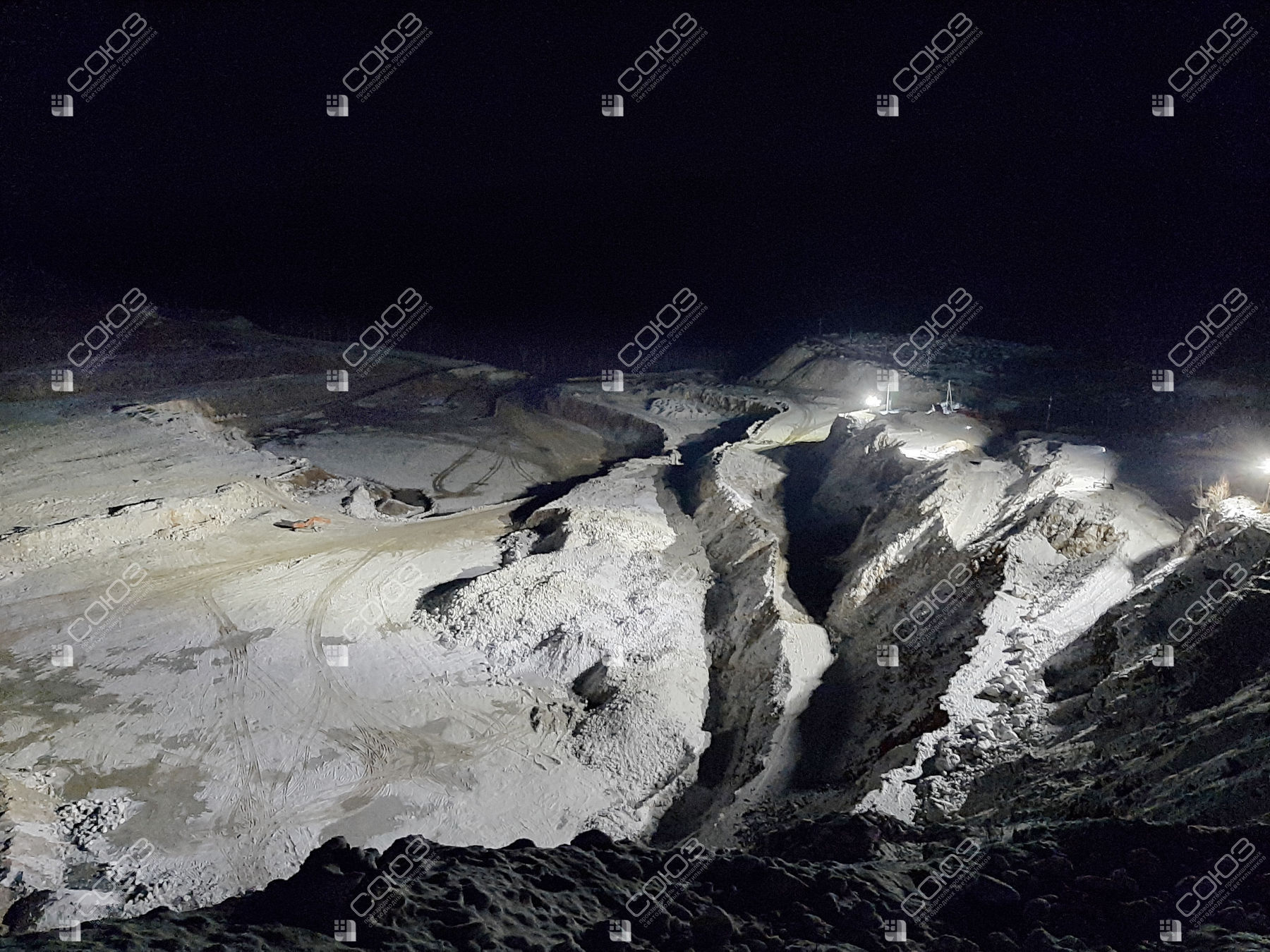

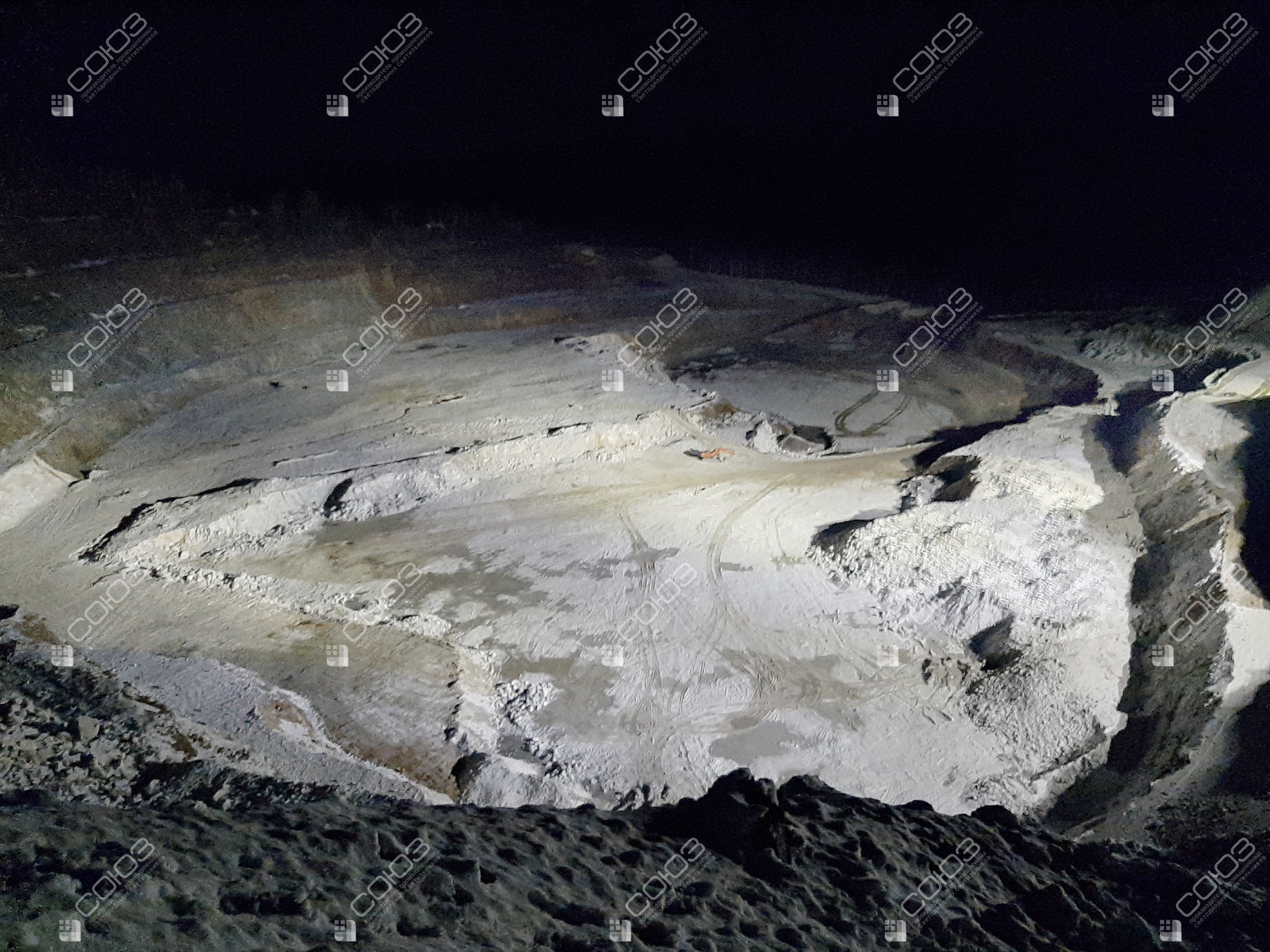

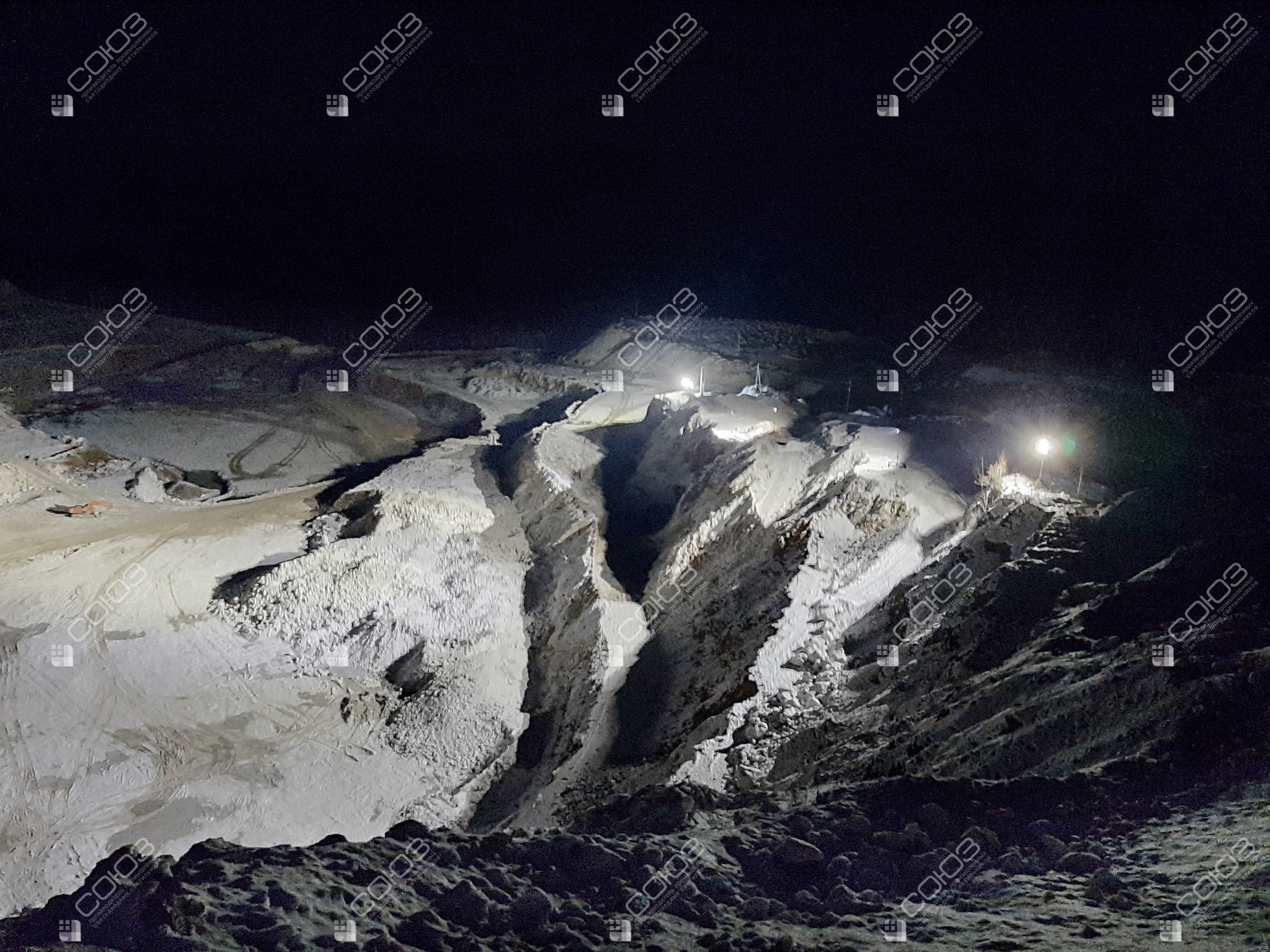

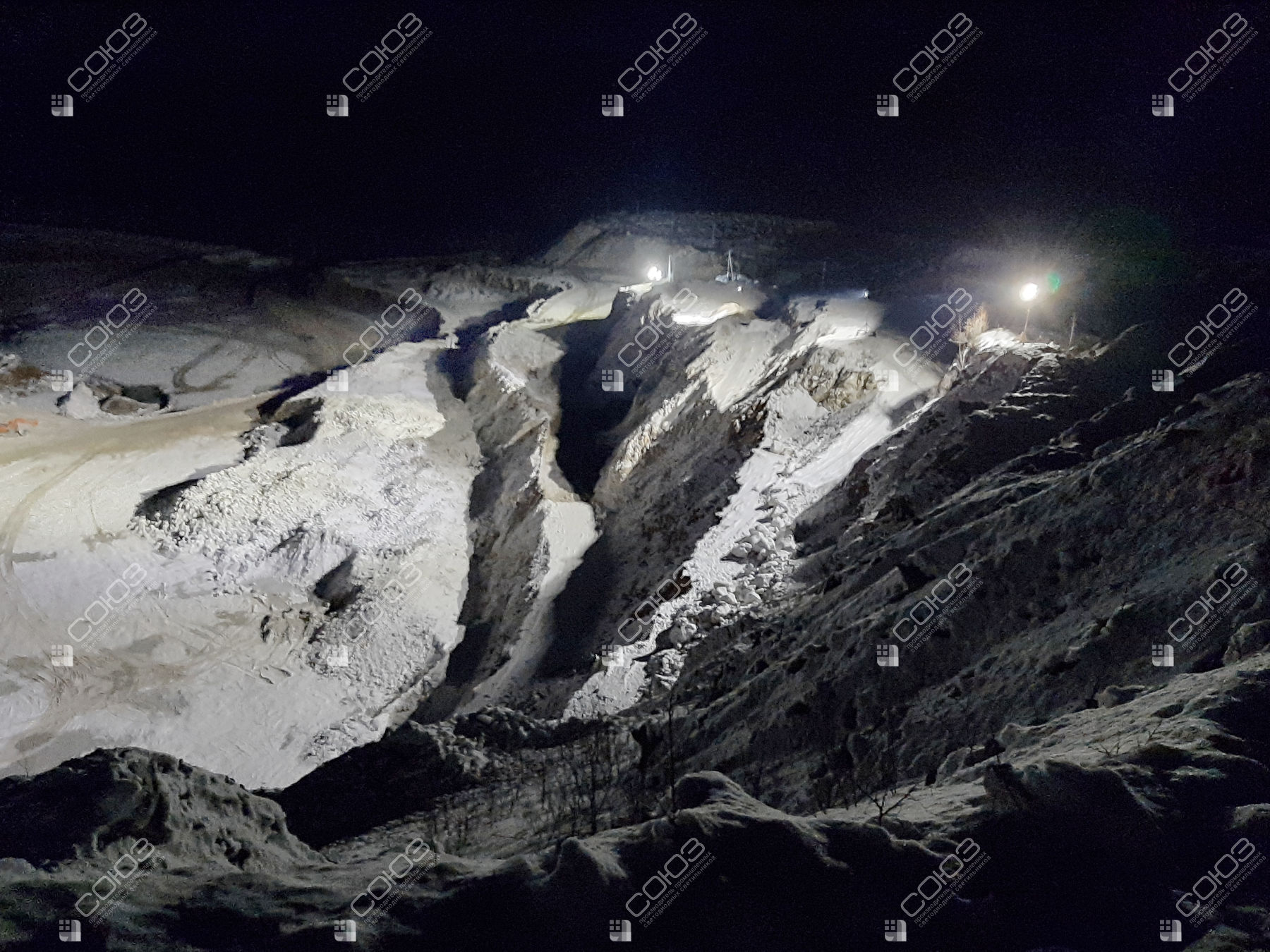

В проекте применены прожекторы с узким углом излучения 25°. Группа приборов размещена на высокой опоре, направления распределены по участкам открытой выработки. Ночные фотографии показывают освещение уступов, нижних горизонтов и маршрутов движения техники на фоне сложного рельефа.
Здесь расстояние до рабочей зоны существенно влияет на подбор оптики. Узкий пучок концентрирует поток в выбранном направлении. Несколько прожекторов можно ориентировать на разные участки, однако освещённость на каждом из них зависит от дальности, наклона поверхности и взаимного перекрытия световых зон.
Оборудование проекта
СОЮЗ 23-210/3-67

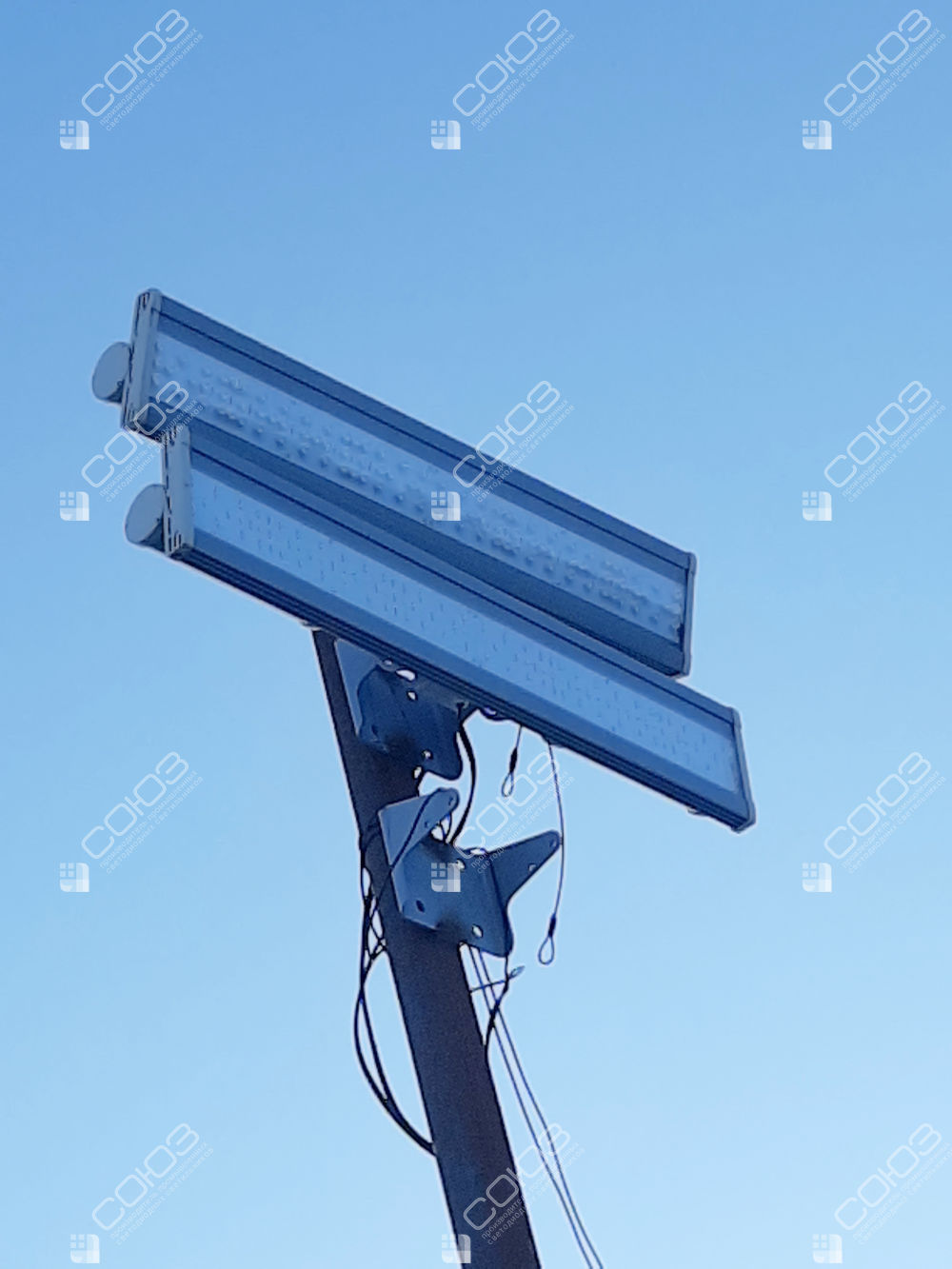

Мощный прожектор с линзами LedLink и концентрированной КСС типа К. Скоба позволяет свободно повернуть корпус и зафиксировать выбранное направление. Питание — 165–275 В AC, степень защиты — IP67.
Особенности решения
Концентрированная КСС
Линзы LedLink формируют угол 25°. По сравнению с широким распределением поток направлен в более узкую зону; для площади сложной формы обычно требуется несколько направлений.
Точное наведение
Поворотная скоба допускает свободный поворот с фиксацией. Направления задают по расчётной схеме и уточняют при монтаже относительно конкретных рабочих участков.
Условия карьера
Корпус IP67 рассчитан на наружную эксплуатацию. При выборе расположения учитывают доступ к обслуживанию, пыль, положение оборудования и изменения рабочих горизонтов.
Расчёт с отметками высот
Для карьера плоской схемы территории недостаточно: нужны перепады высот, положение мачт и расстояния до освещаемых поверхностей. Отдельно отмечают транспортные дороги, рабочие горизонты и направления движения техники. Это помогает проверить тени от уступов и не направлять интенсивный свет в обычное поле зрения операторов.
Сравните карьерные светильники и мачтовые прожекторы; исполнения разной мощности и оптики представлены в каталоге прожекторов. Дополнительный пример — освещение территории рудника. При изменении глубины выработки и рабочих маршрутов схему наведения стоит пересматривать: первоначальные направления могут перестать соответствовать новым зонам.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём прожекторы для вашего карьера
Передайте план с отметками рельефа, высотой мачт и рабочими маршрутами. Рассчитаем оптику, количество и направления приборов.
