Освещение производственного участка цементного завода

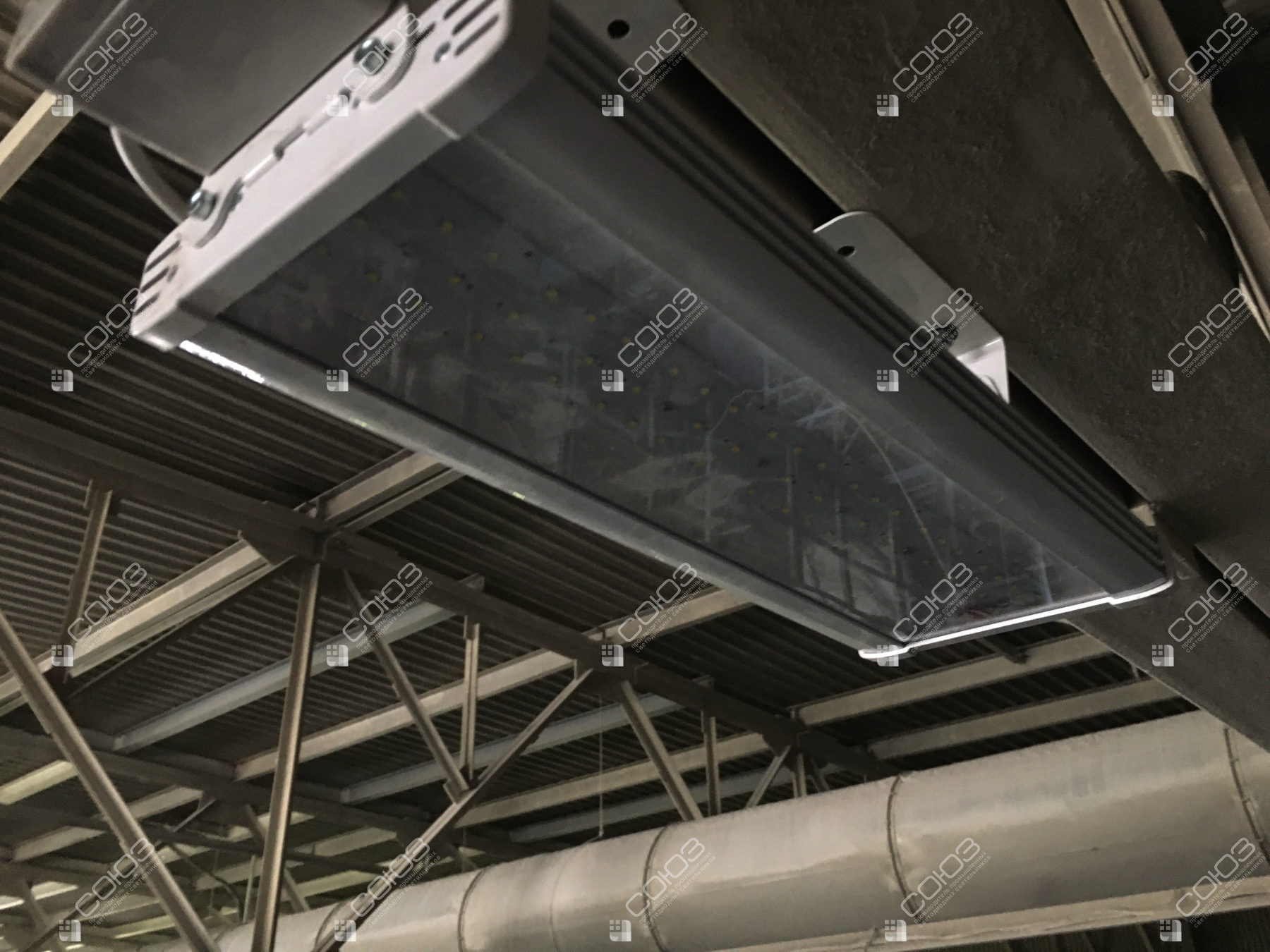

Производственный участок цементного завода освещён накладными светильниками СОЮЗ 24-100/1-67. Мощность — 100 Вт, широкий угол света — 120°, защита от пыли и влаги — IP67.
Проект реализован на светильниках:

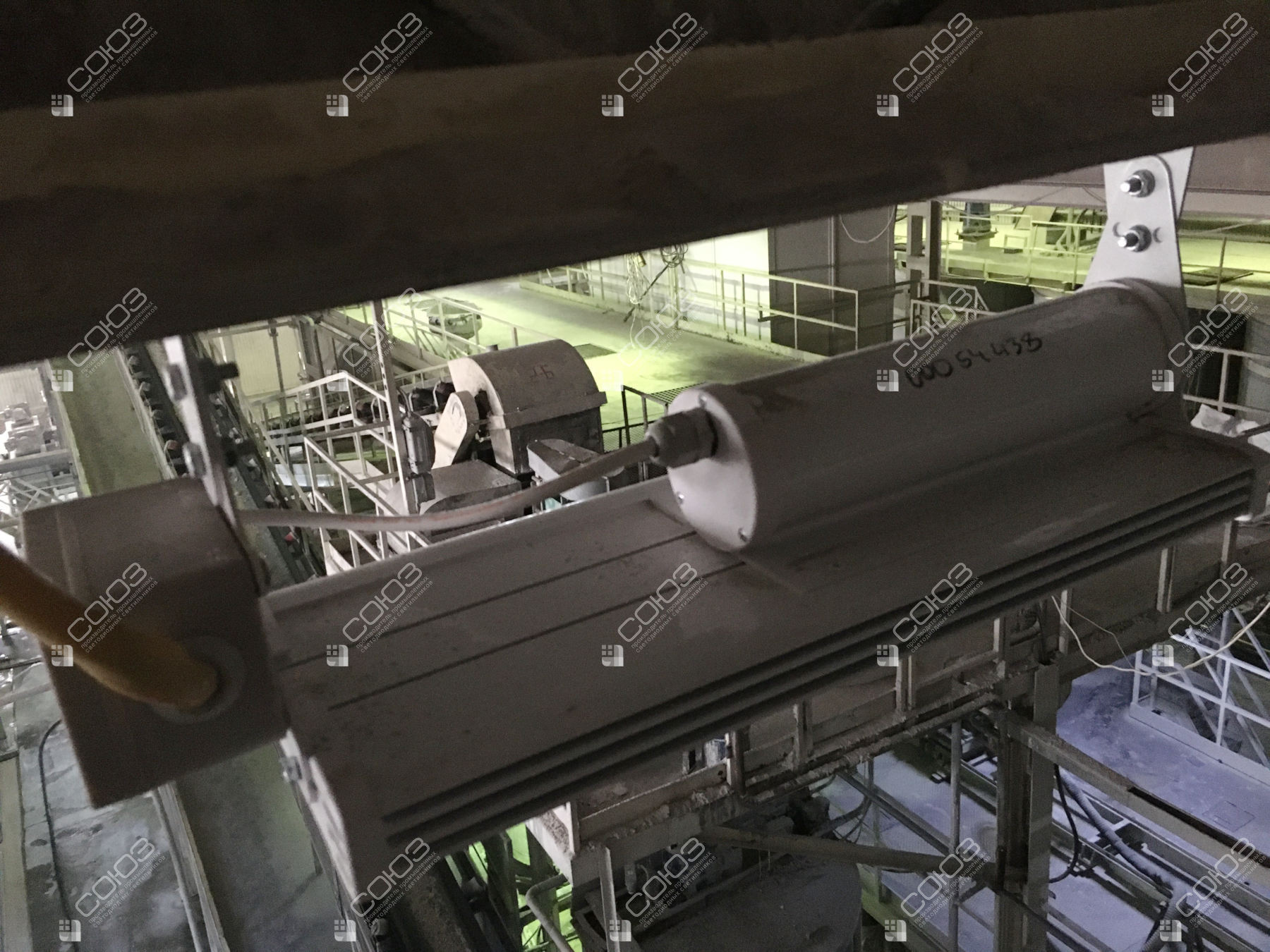

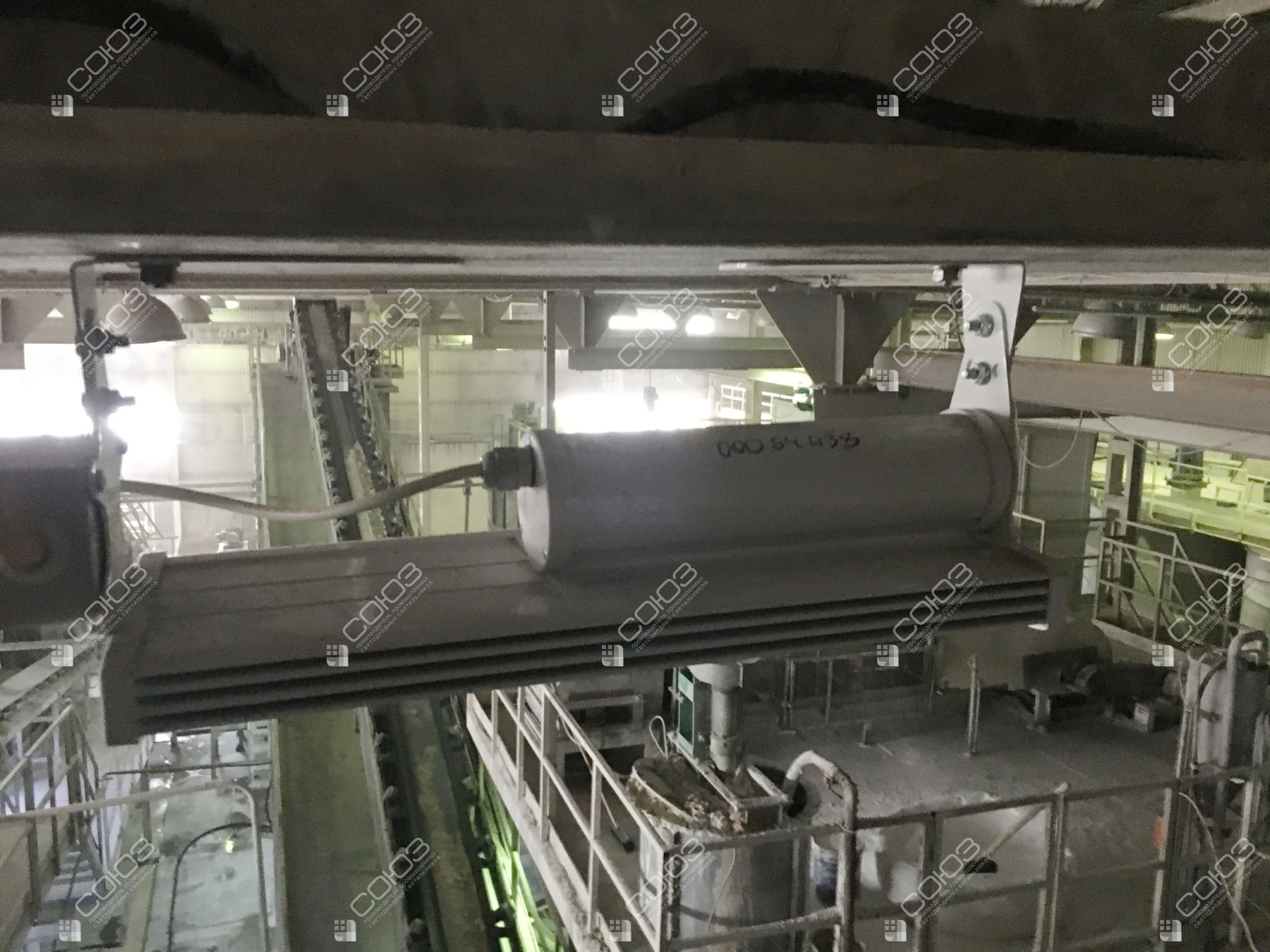

Решение на объекте

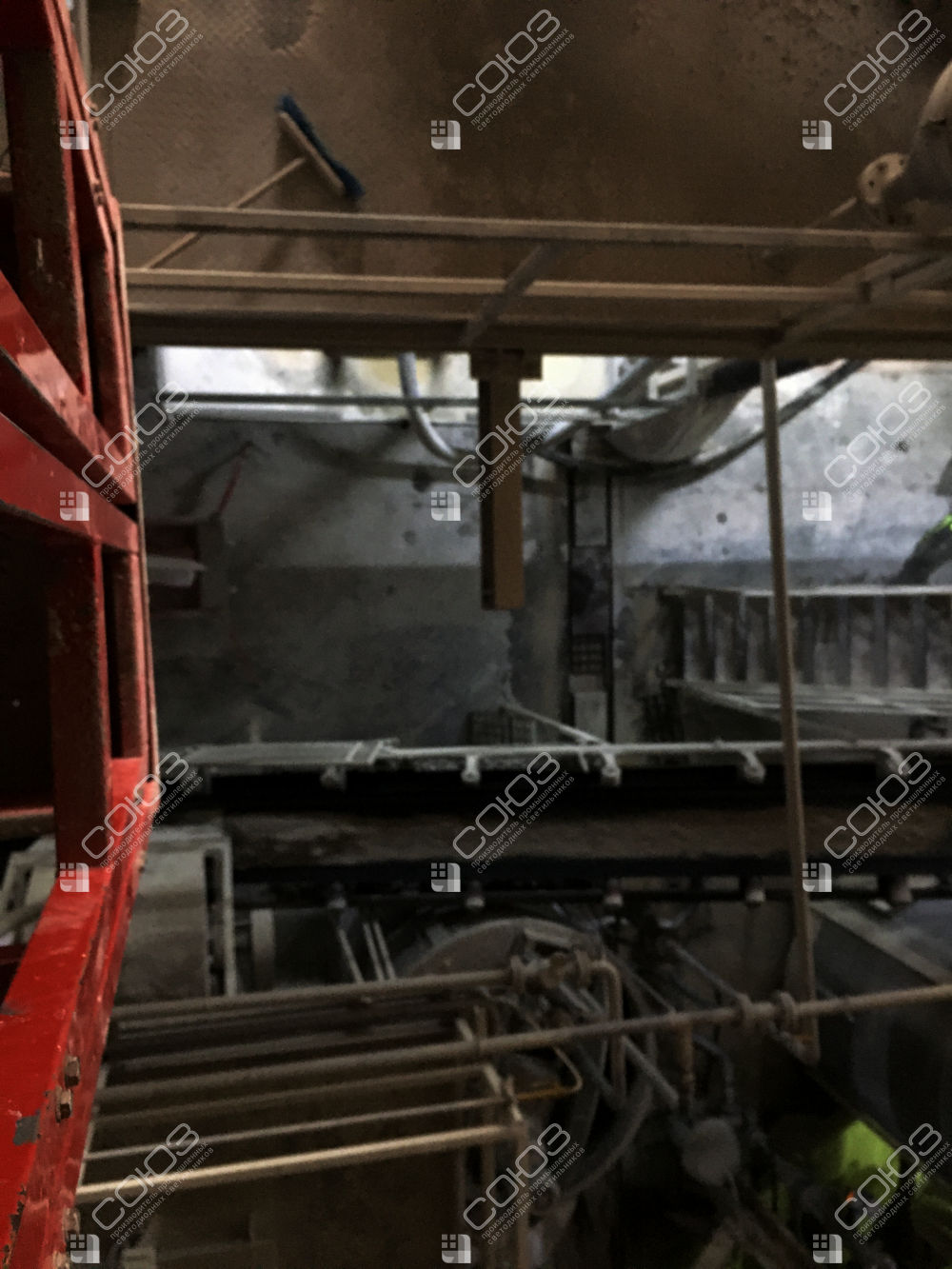

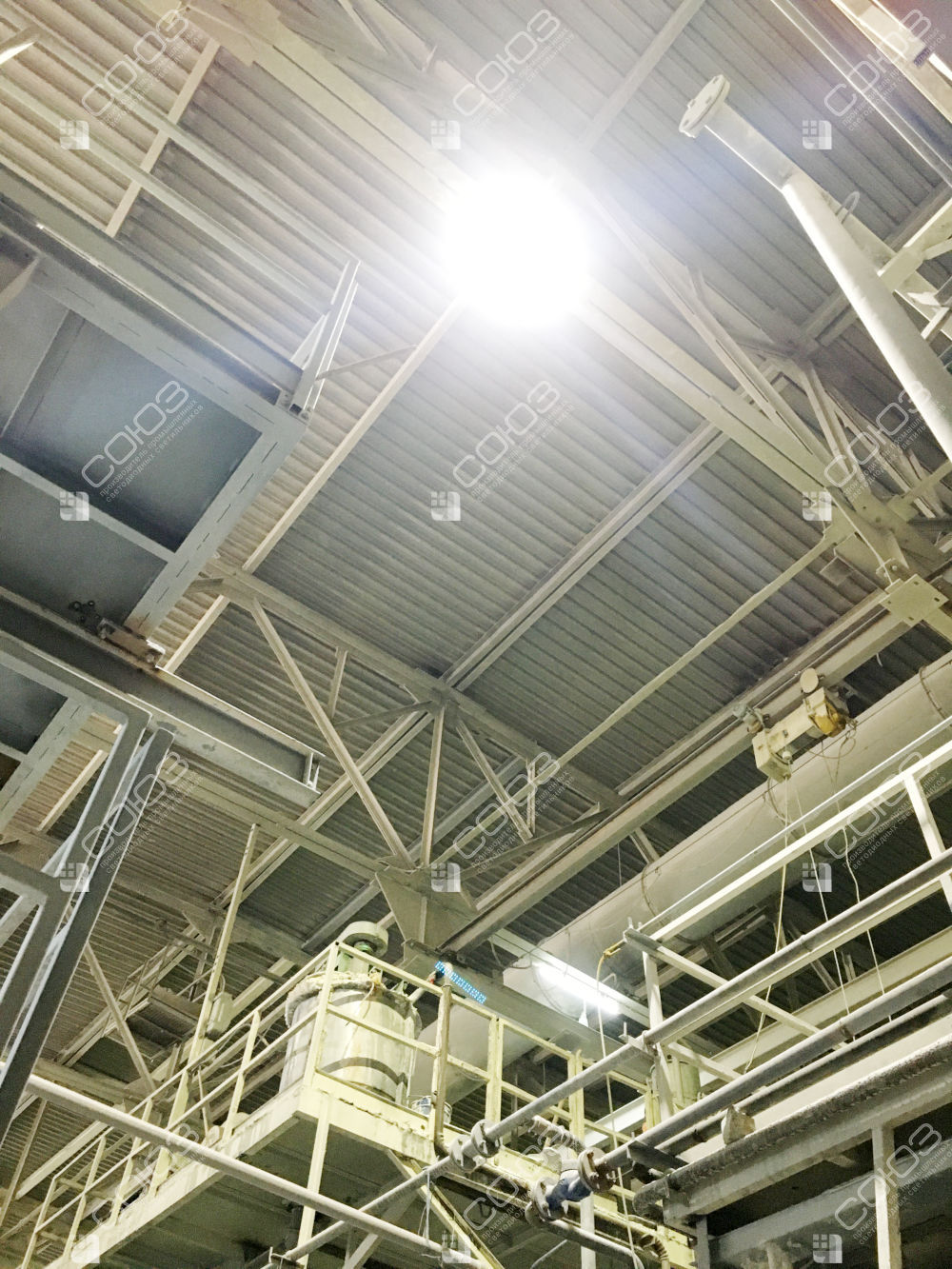

Рабочий свет среди оборудования
Проходы и площадки
Свет нужен не только на полу: важно видеть ступени, ограждения, органы управления и места обслуживания агрегатов. Расстановку проверяют с учётом теней от технологических конструкций.
Цементная пыль
Герметичное исполнение IP67 защищает внутренние компоненты. Наружный экран всё равно нуждается в очистке: при расчёте учитывают загрязнение и доступ к светильникам для обслуживания.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение производственного участка на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для производственного помещения: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Что учитывать при выборе
Широкое распределение
Оптика 120° подходит для общего света. Высота установки и перекрытие световых пятен определяют равномерность; одной мощности для выбора количества приборов недостаточно.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Расстановка на участке
При подборе учитывают высоту рабочих площадок, габариты оборудования и условия среды. По плану можно проверить освещённость в проходах и на местах контроля, затем согласовать точки крепления.
Как учесть запылённость и технологические тени
Для цементного участка полезно передать план с отметками площадок обслуживания, лестницами и крупными агрегатами. Светильники над проходом не всегда освещают органы управления или рабочую поверхность за оборудованием. Эти зоны выделяют в задании и проверяют отдельно.
Степень защиты корпуса и загрязнение экрана решают разные задачи. IP67 защищает внутренние компоненты, но осевшая снаружи пыль может уменьшать количество света на рабочей поверхности. Поэтому в расчёте учитывают эксплуатационные условия, а в размещении — доступ для очистки и осмотра. Периодичность очистки зависит от загрязнения.
