Освещение участка сборки автоцистерн светильниками 36 В
Местное освещение поста сборки автоцистерн. СОЮЗ 23-20/1-67 на 36 В AC закреплены вдоль металлической портальной конструкции и направлены в рабочую зону.
Проект реализован на светильниках:
Решение на объекте

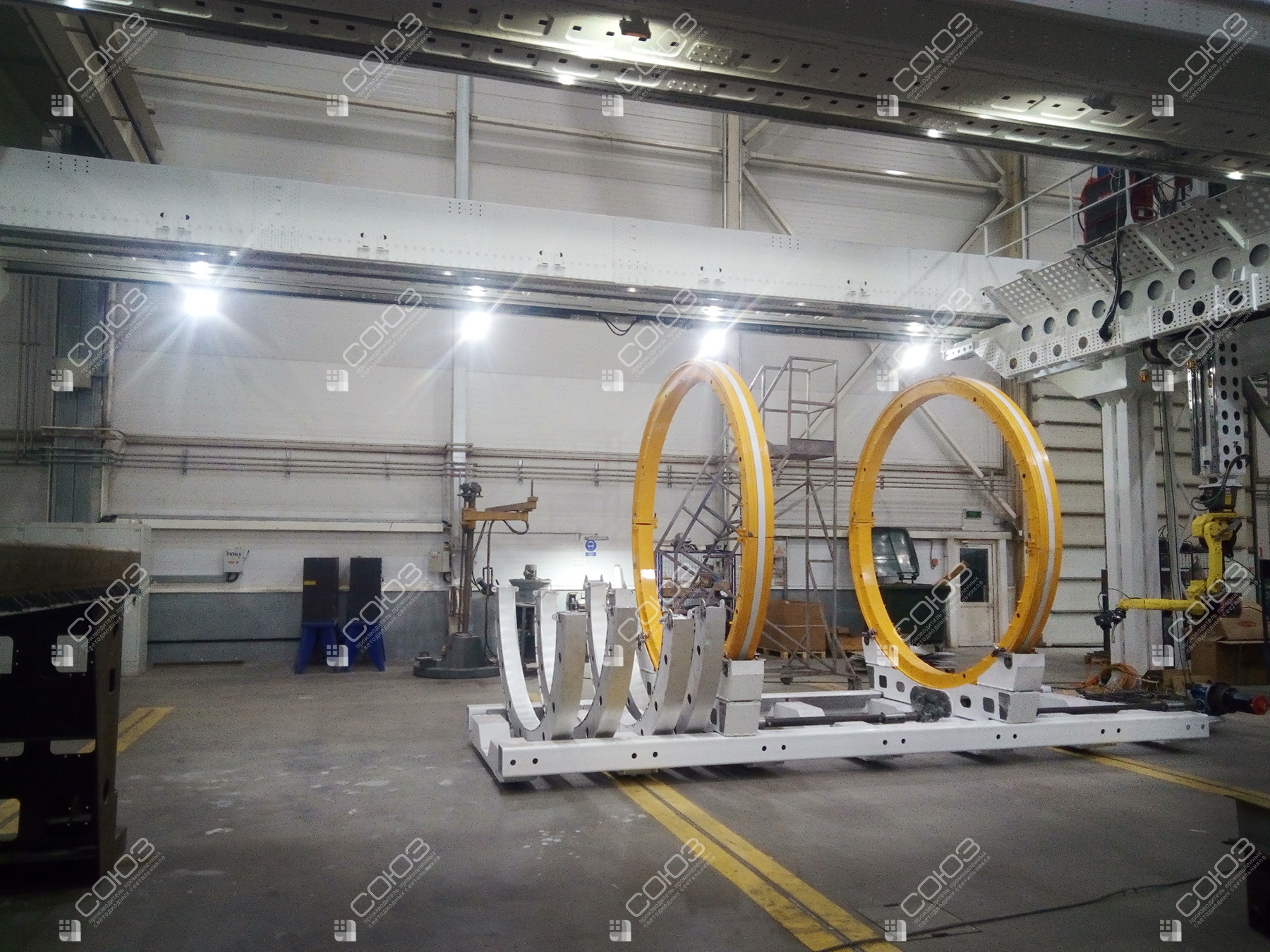

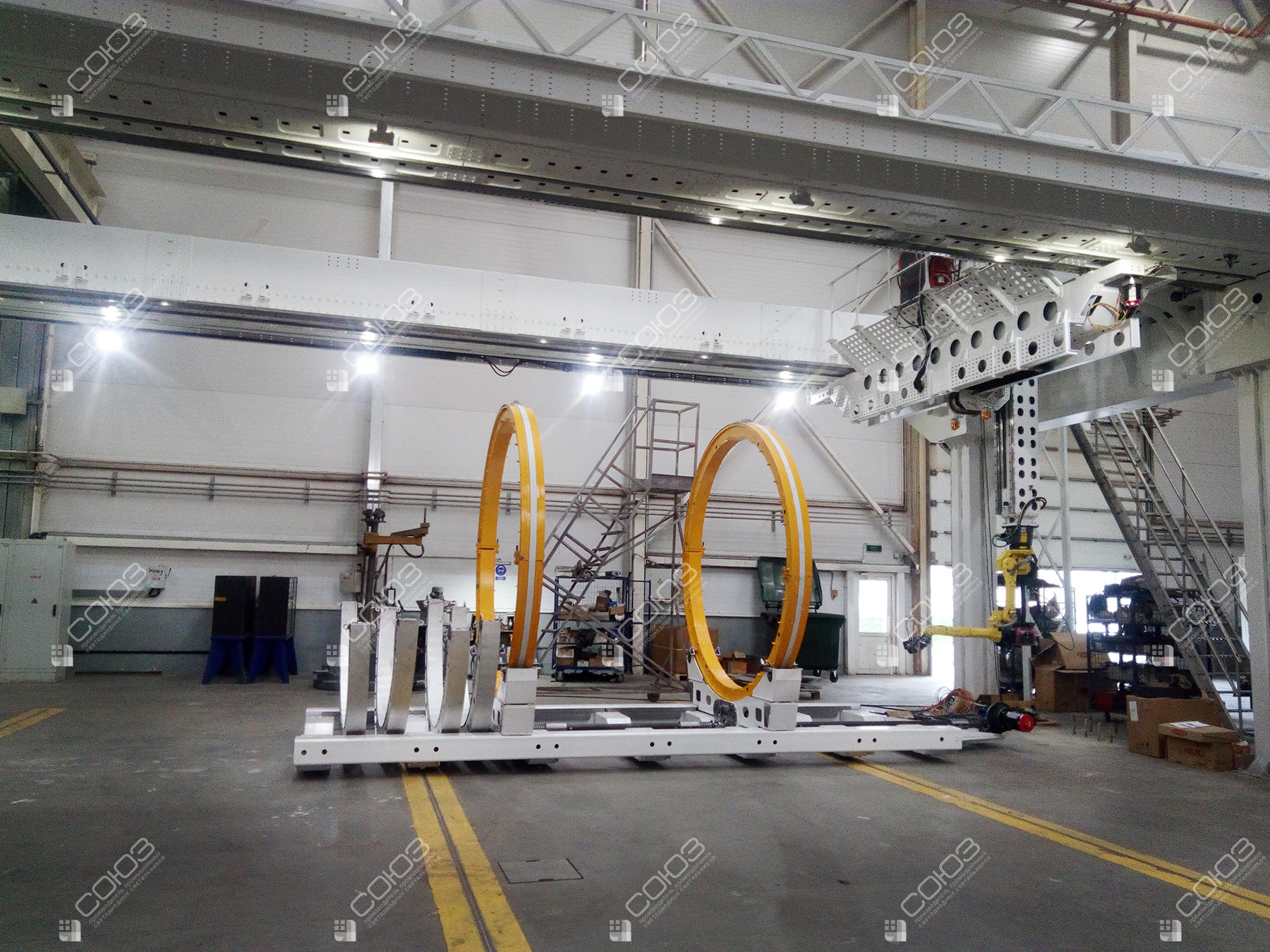

Свет непосредственно под сборочным порталом

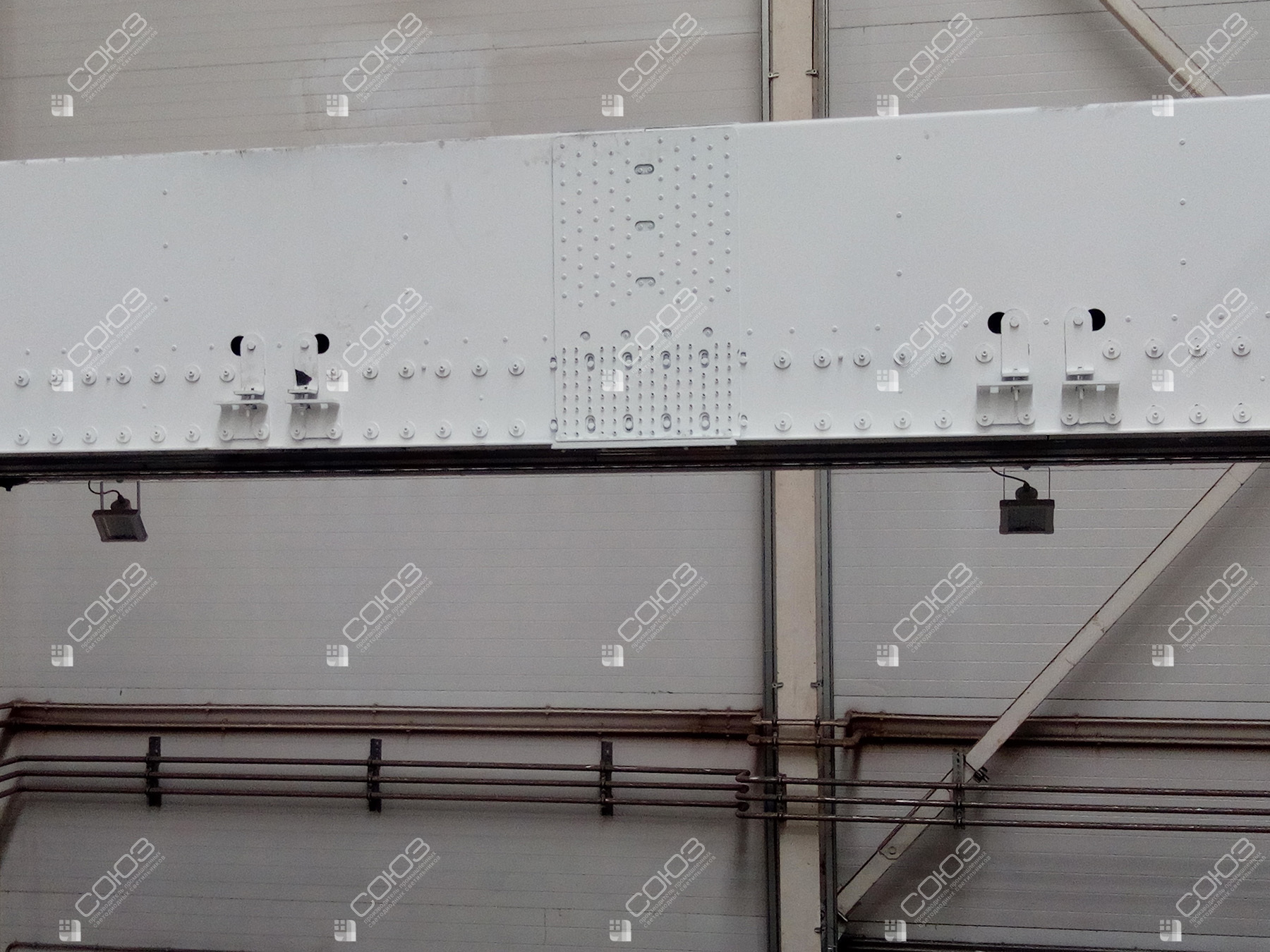

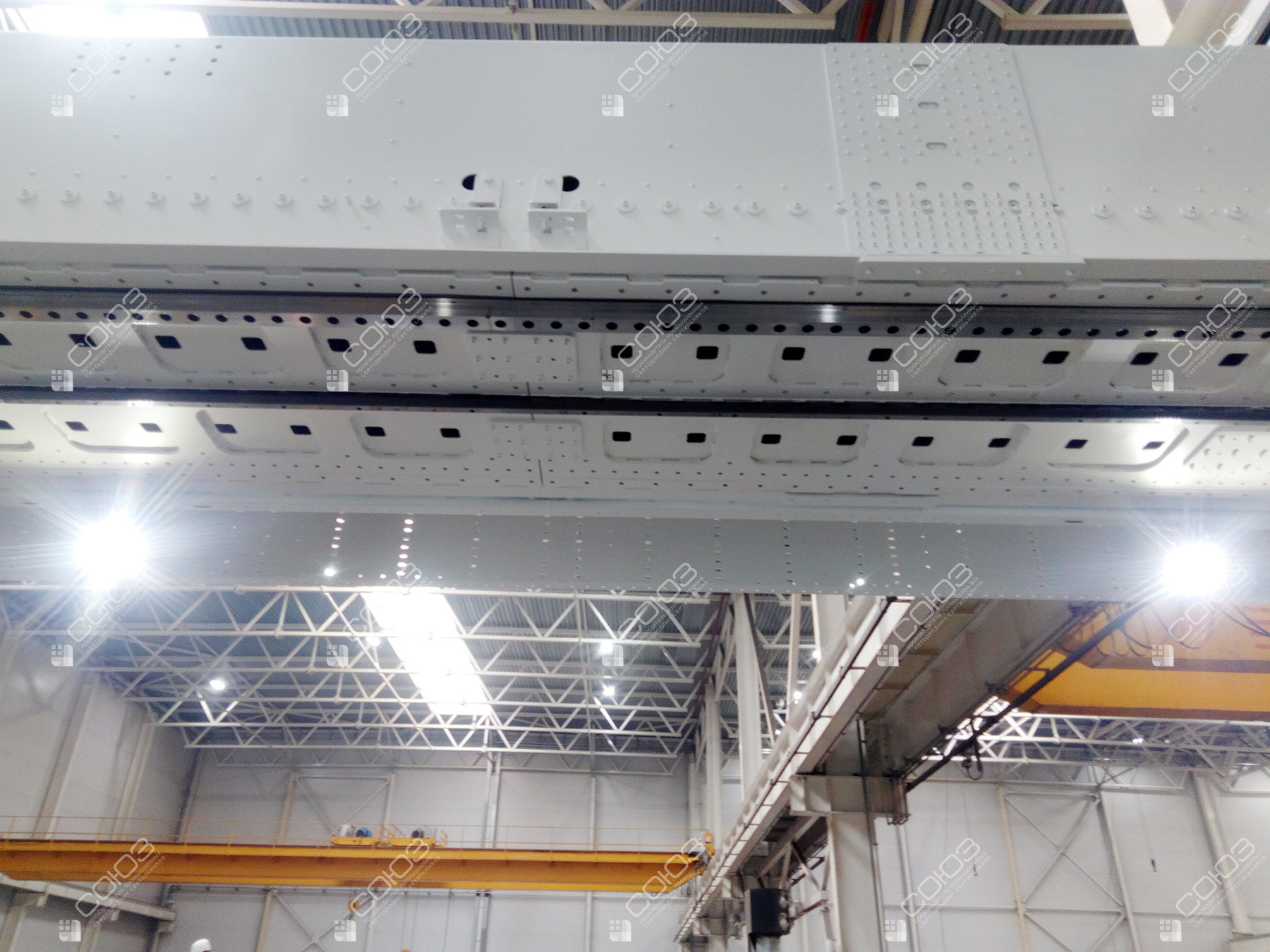

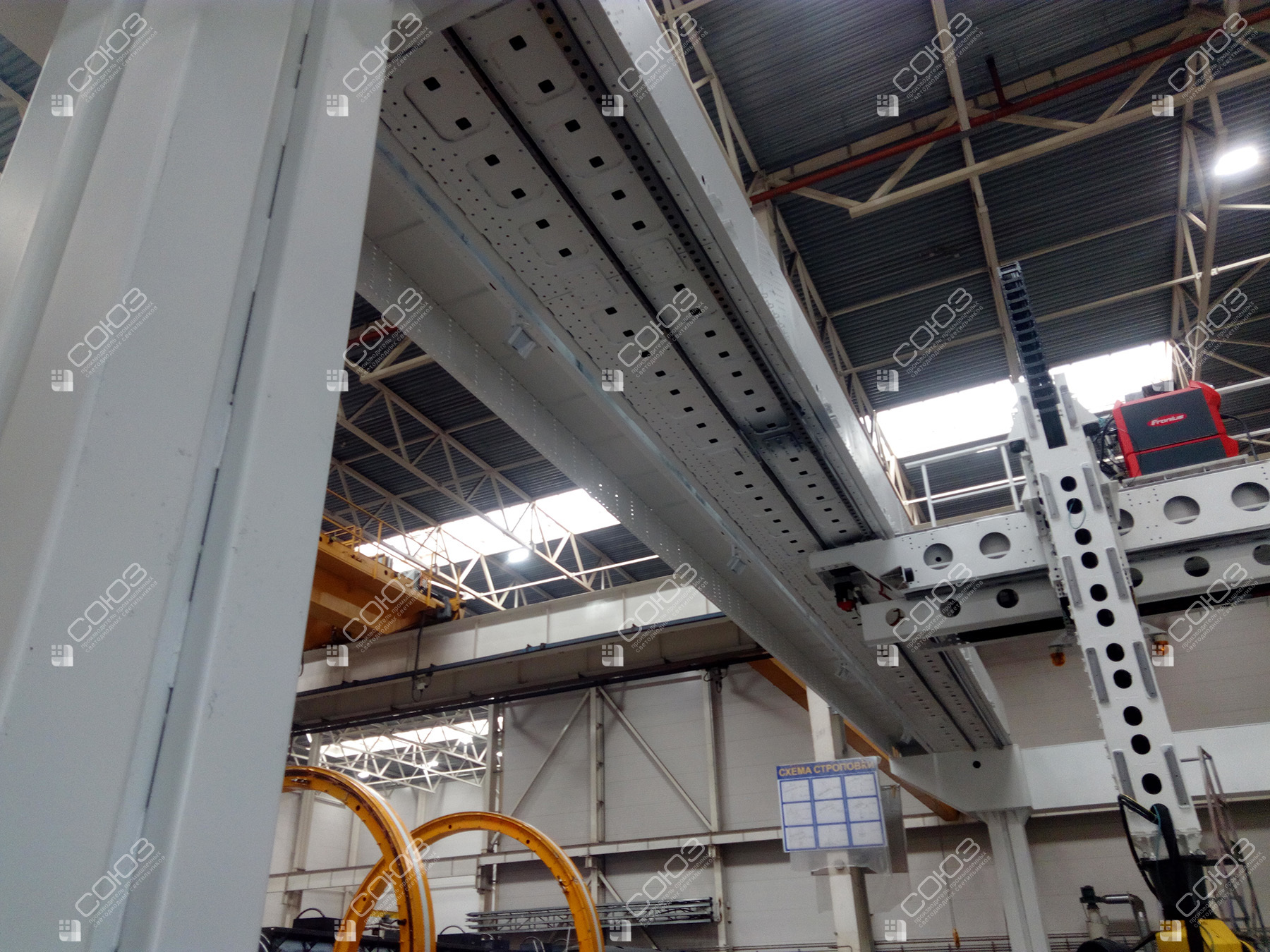

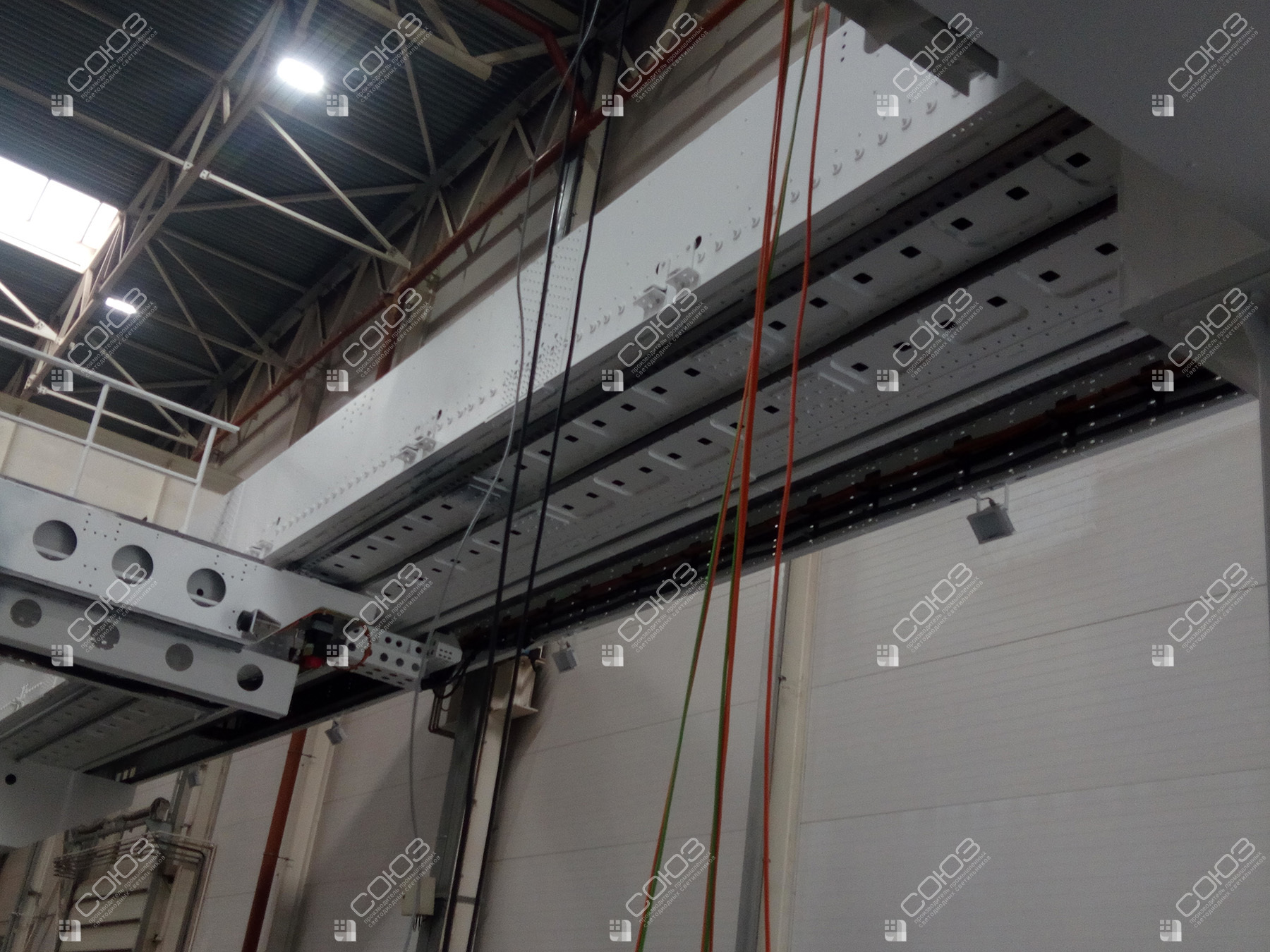

На участке сборки автоцистерн компактные светильники закреплены на нижней части металлической конструкции. Несколько точек установки распределены вдоль пролёта. Свет направлен вниз — туда, где выполняются технологические операции и где крупные элементы оборудования могут перекрывать потолочное освещение.

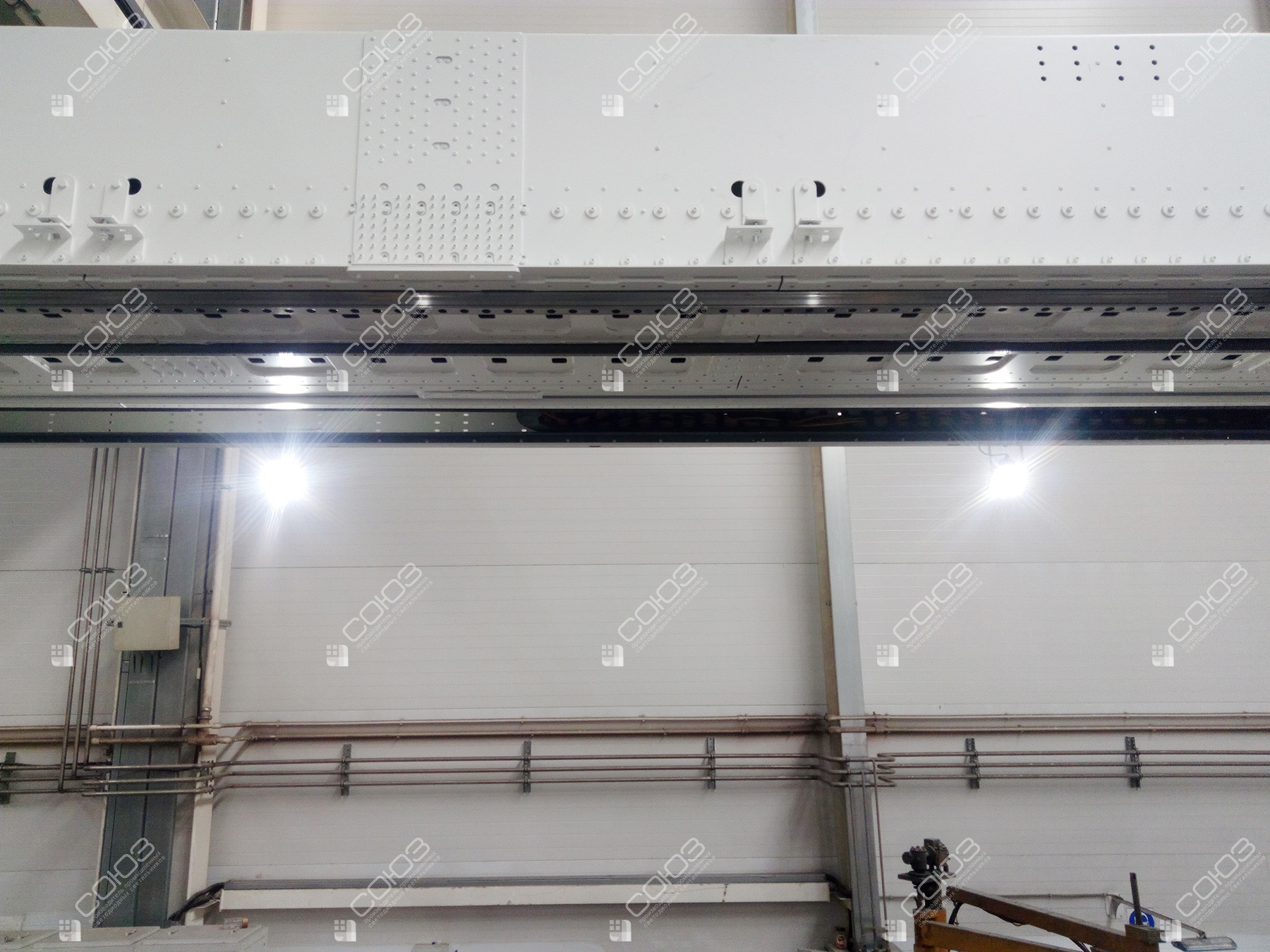

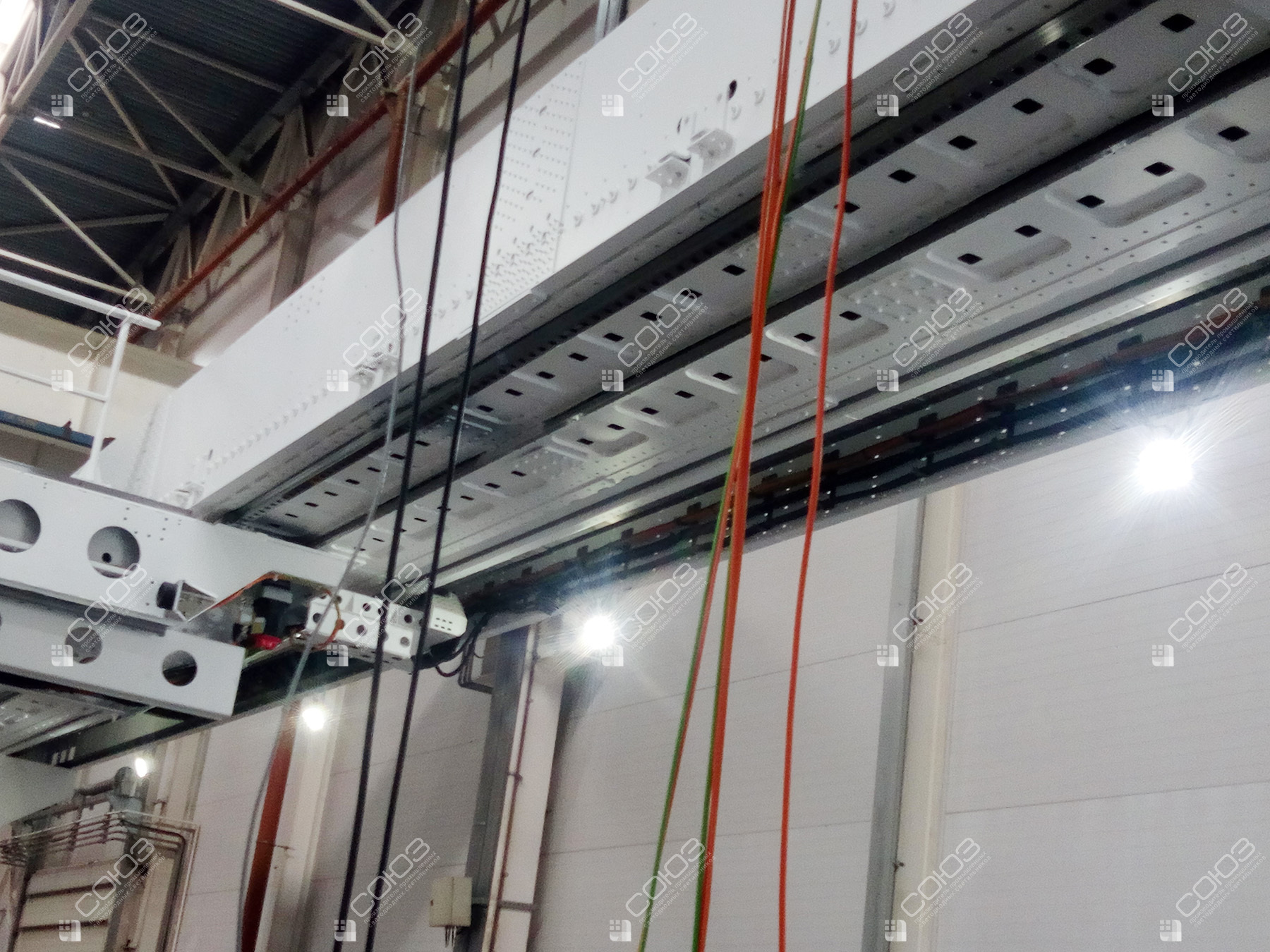

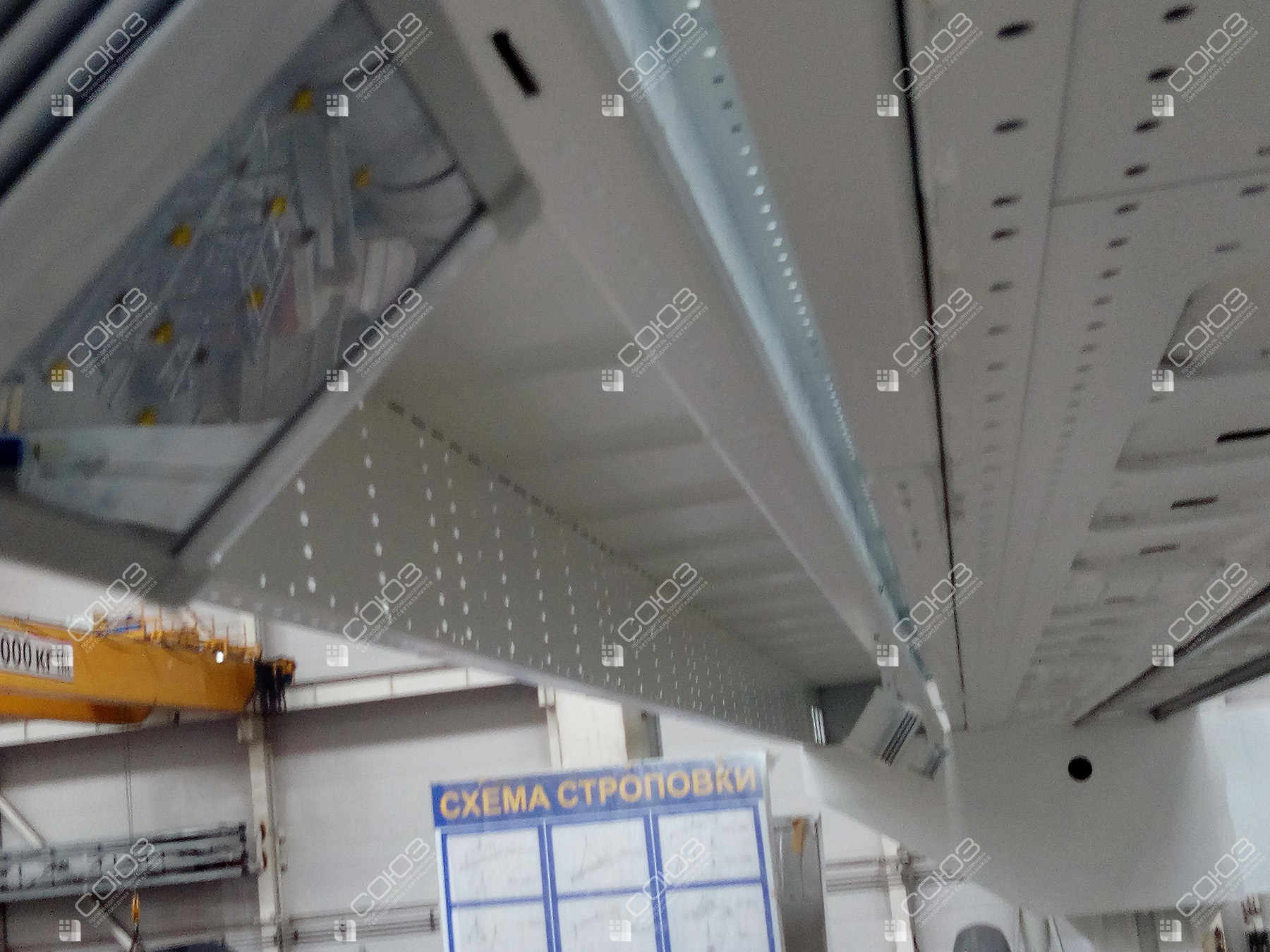

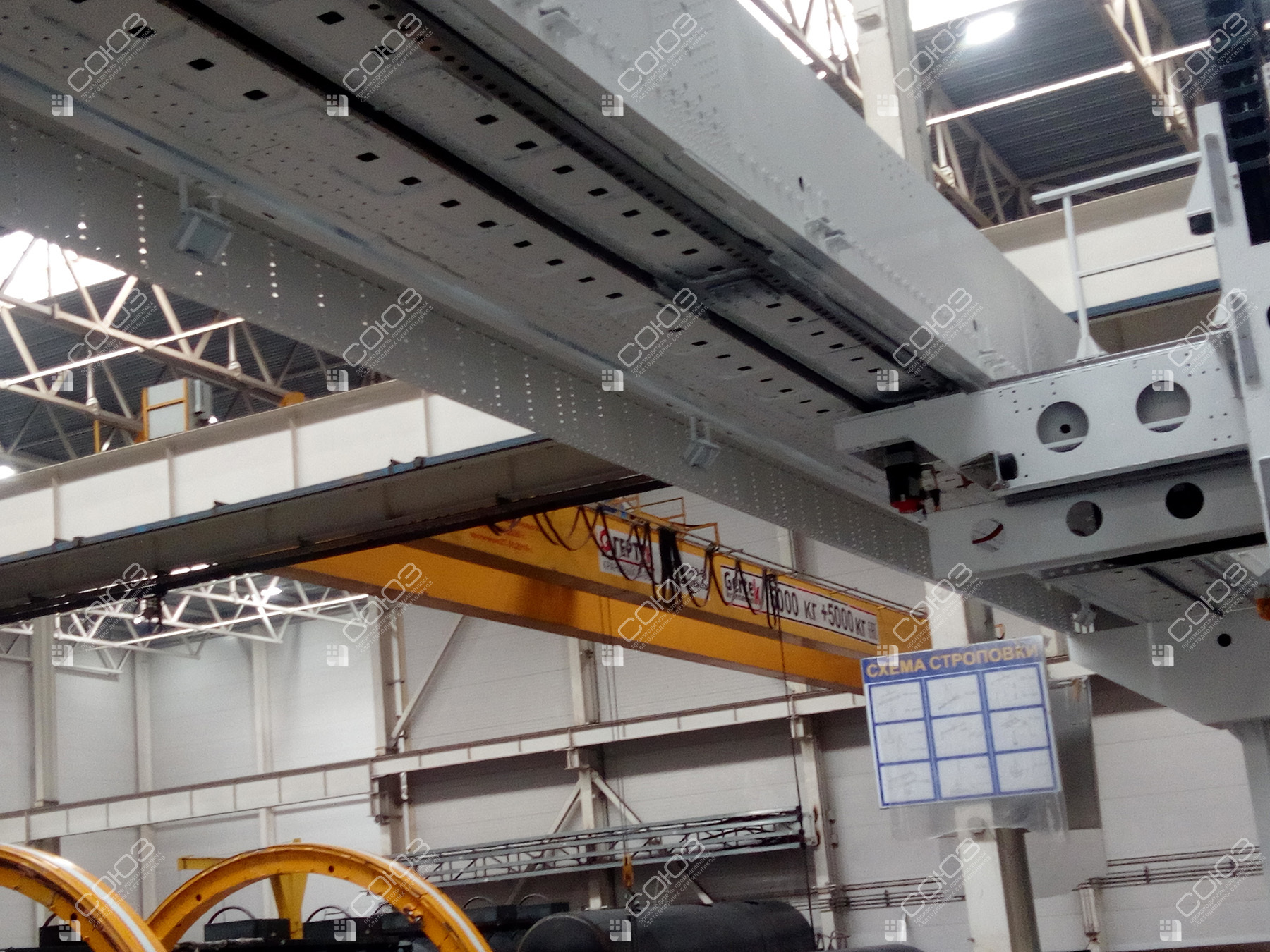

Такое решение дополняет общий свет цеха. Рабочая поверхность получает освещение с меньшего расстояния, а крепление на самом портале позволяет связать положение приборов с геометрией сборочного поста. Фотографии заказчика показывают монтаж и расположение светильников относительно конструкции.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

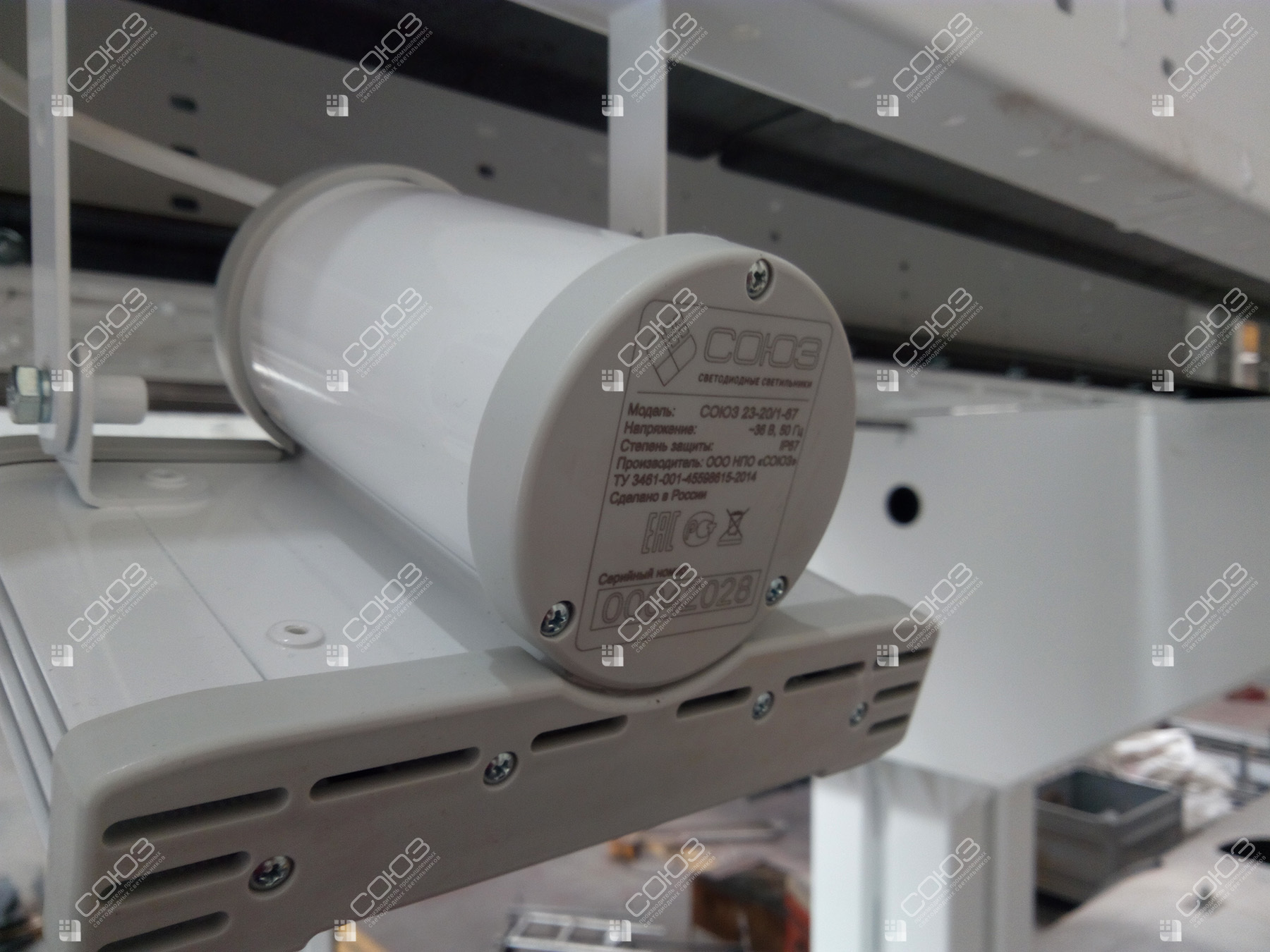

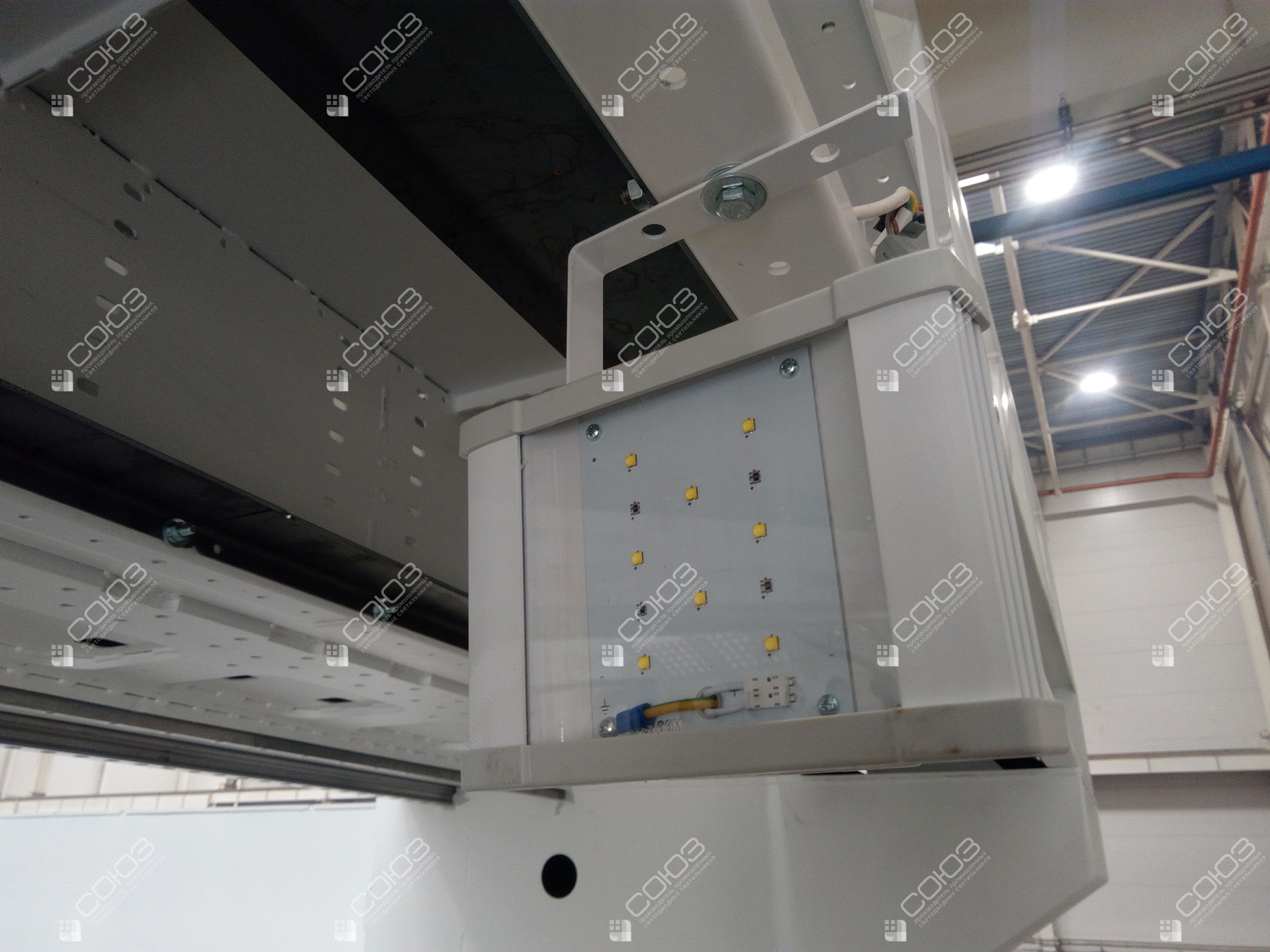

Компактный светильник на поворотной скобе. Питание — 36 В переменного тока, рабочий диапазон 32–42 В AC. Широкий свет формируют светодиоды без вторичных линз; корпус — алюминий, экран — оптический поликарбонат.
Особенности решения
Поворотная скоба
Скоба позволяет закрепить прибор на подходящем элементе конструкции и выбрать направление света. Точку монтажа согласуют с перемещением собираемого изделия и доступом персонала.
Питание 36 В AC
Использовано исполнение для переменного тока. Перед подбором проверяют параметры существующей сети и схему подключения: одинаковый корпус не означает одинаковое напряжение питания.
Широкий местный свет
Угол 120° охватывает участок под порталом. Несколько источников можно распределить вдоль длинной рабочей зоны; шаг и количество выбирают по требуемой освещённости.
Подбор освещения сборочного поста
Для аналогичного участка нужны габариты портала, высота установки над рабочей поверхностью и описание операций. Полезны фотографии поста с изделием и без него: крупная цистерна или оснастка меняют характер затенения. Учитывают положение человека, места контроля соединений и маршрут кабеля вдоль конструкции.
Для питания от такой сети используйте раздел светильников на 36 В, а варианты другого напряжения смотрите в низковольтной линейке. Общее освещение подбирается отдельно в разделе светильников для цехов. Сравните этот монтаж с локальным освещением сборочного участка и освещением при сборке корпуса танкера: задачи похожи, но геометрия и точки крепления различаются.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для сборочного поста
Пришлите фотографии портала, размеры рабочей зоны и параметры питания. Подготовим расчёт и подбор светильников для ваших операций.
