Освещение участка сварки прожектором СОЮЗ 23-40/2-67
На сварочном участке используется СОЮЗ 23-40/2-67, 40 Вт с направленной оптикой 60°. Прожектор дополняет общий свет и освещает деталь, оснастку и прилегающую рабочую зону.
Проект реализован на светильниках:
Решение на объекте
Дополнительный свет для подготовки и осмотра деталей
На сварочном посту крупные детали, оснастка и экраны создают локальные тени. Здесь прожектор размещён рядом с рабочим местом и направлен на контролируемую поверхность. Такой свет помогает при установке, подготовке и осмотре деталей, дополняя освещение производственного помещения в конкретной технологической зоне.

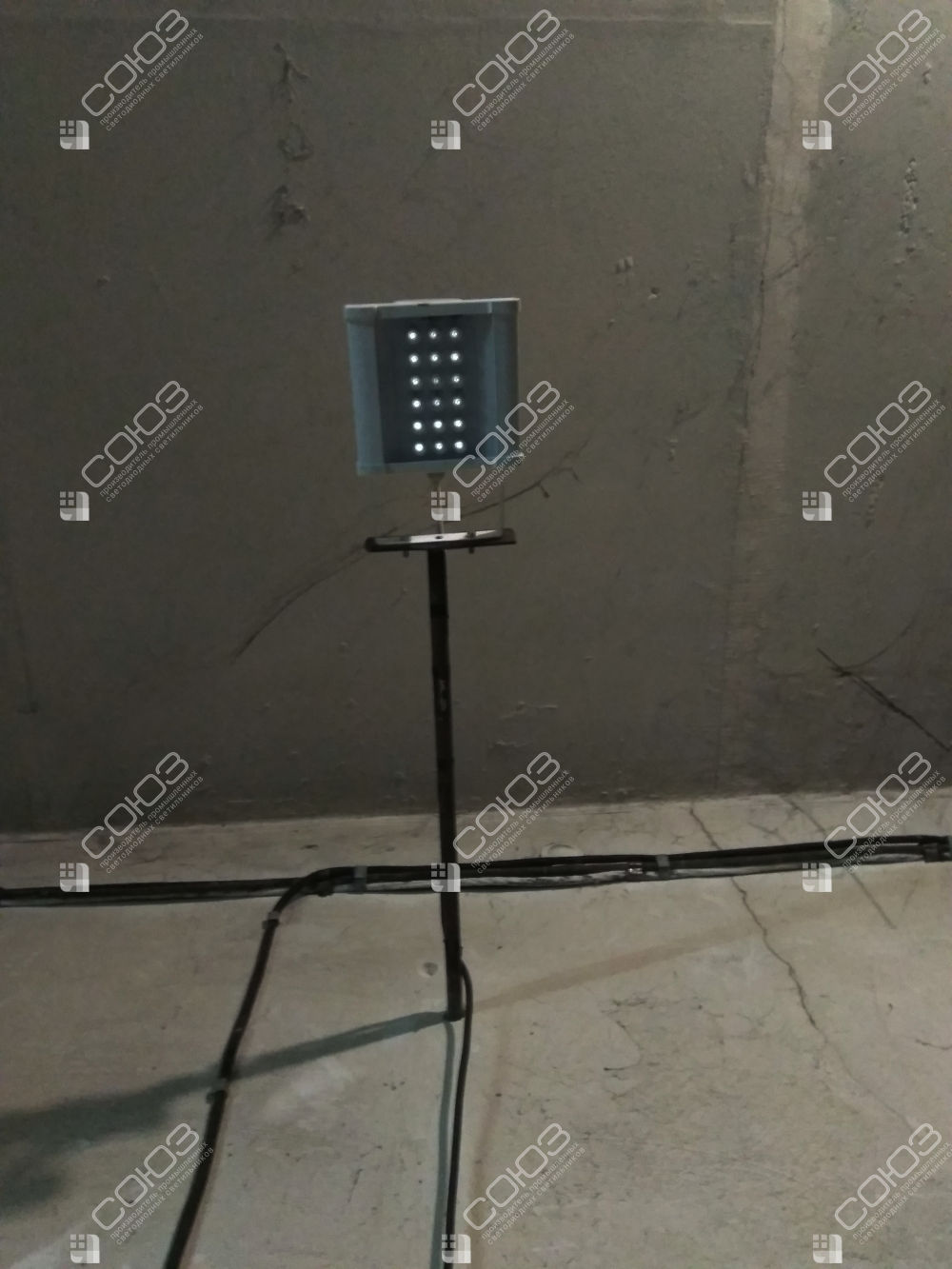

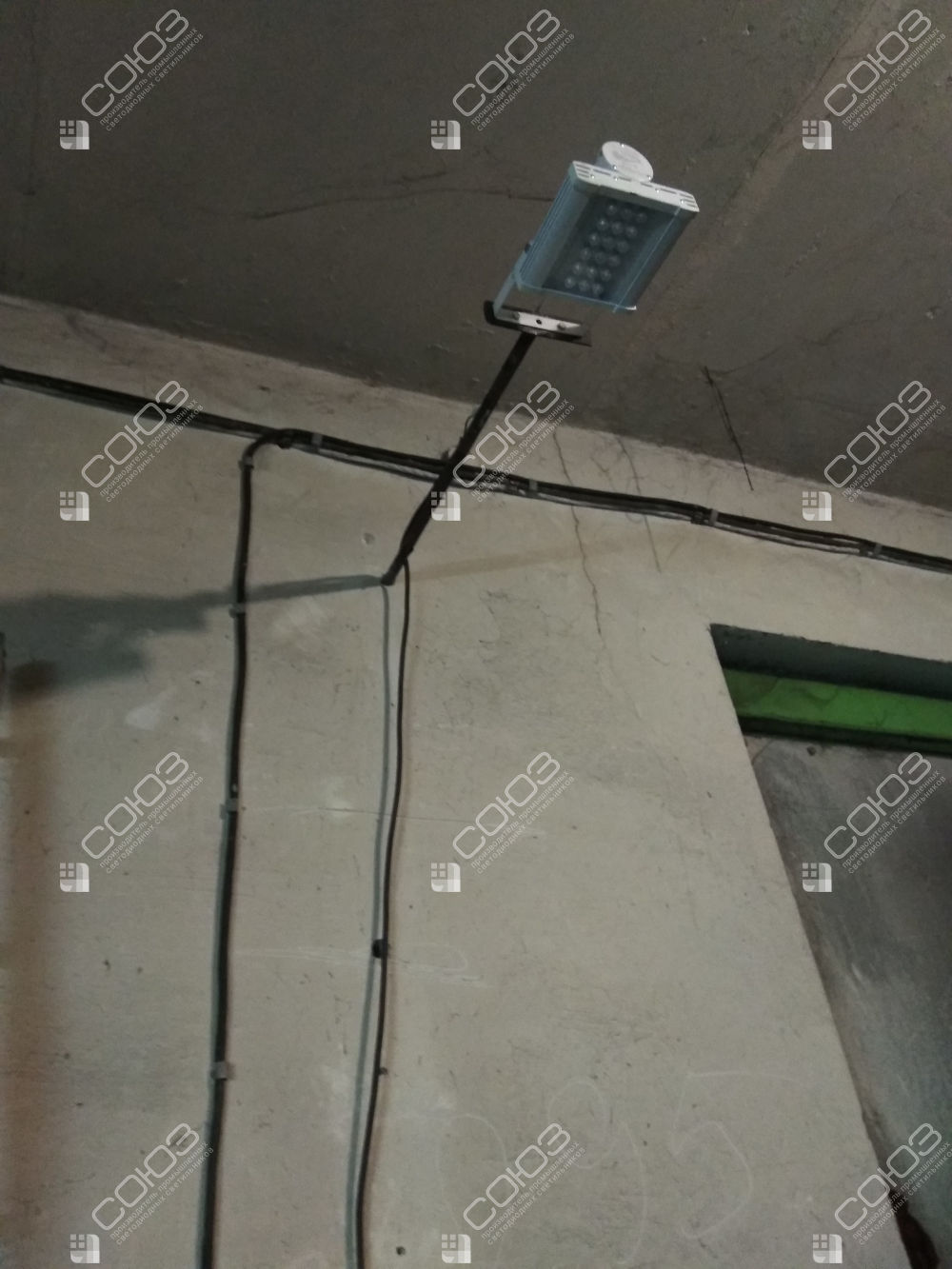

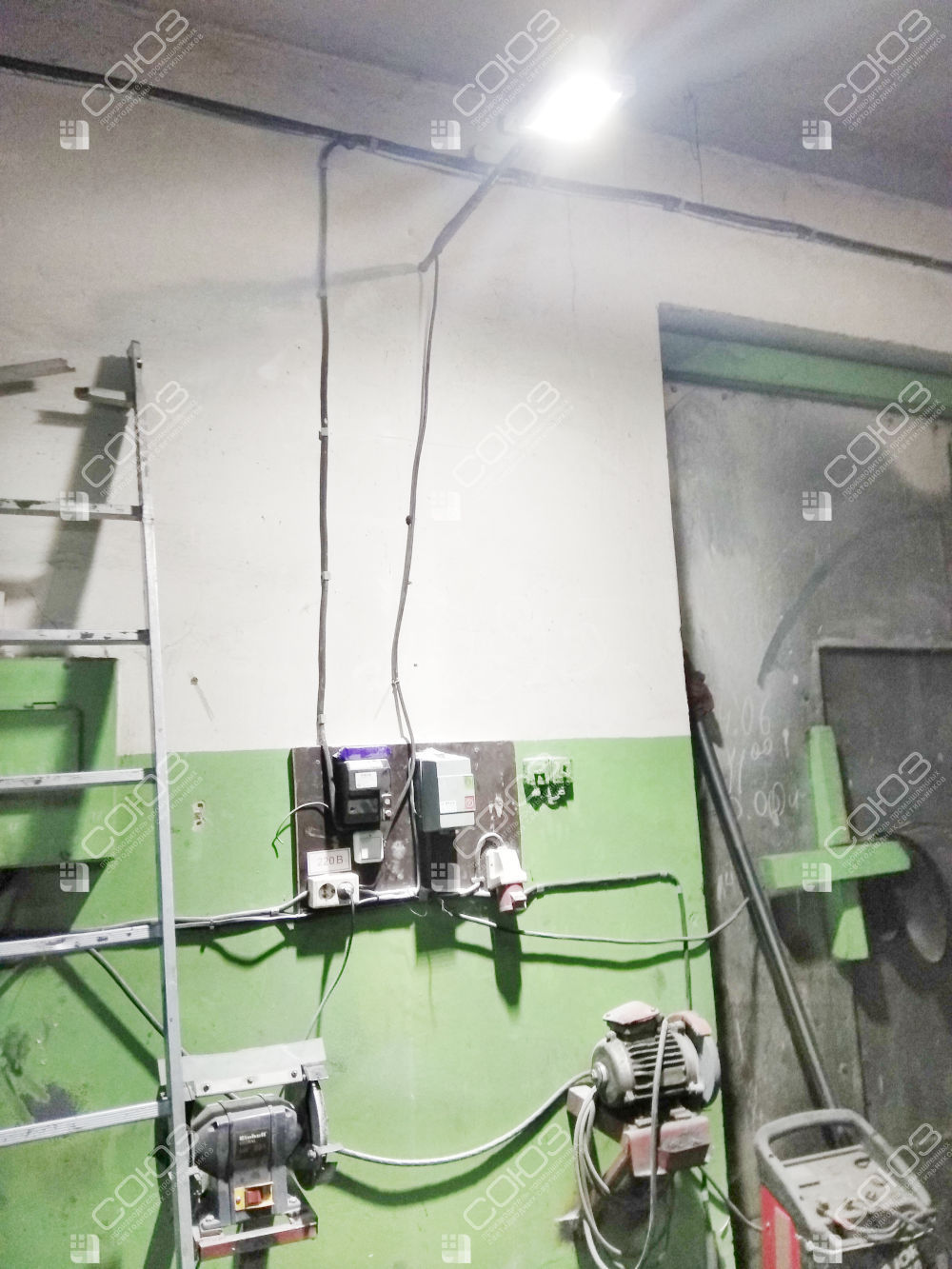

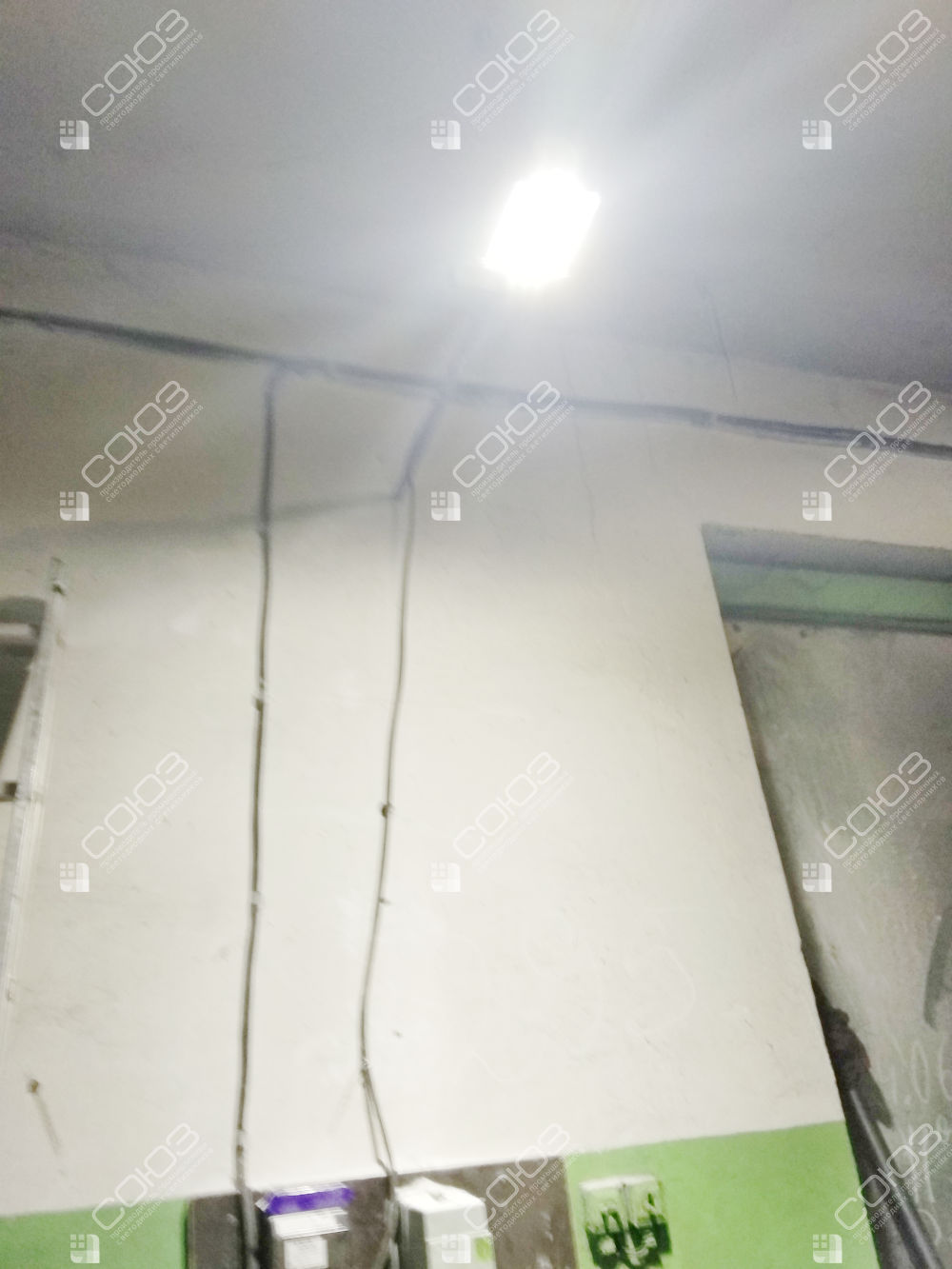

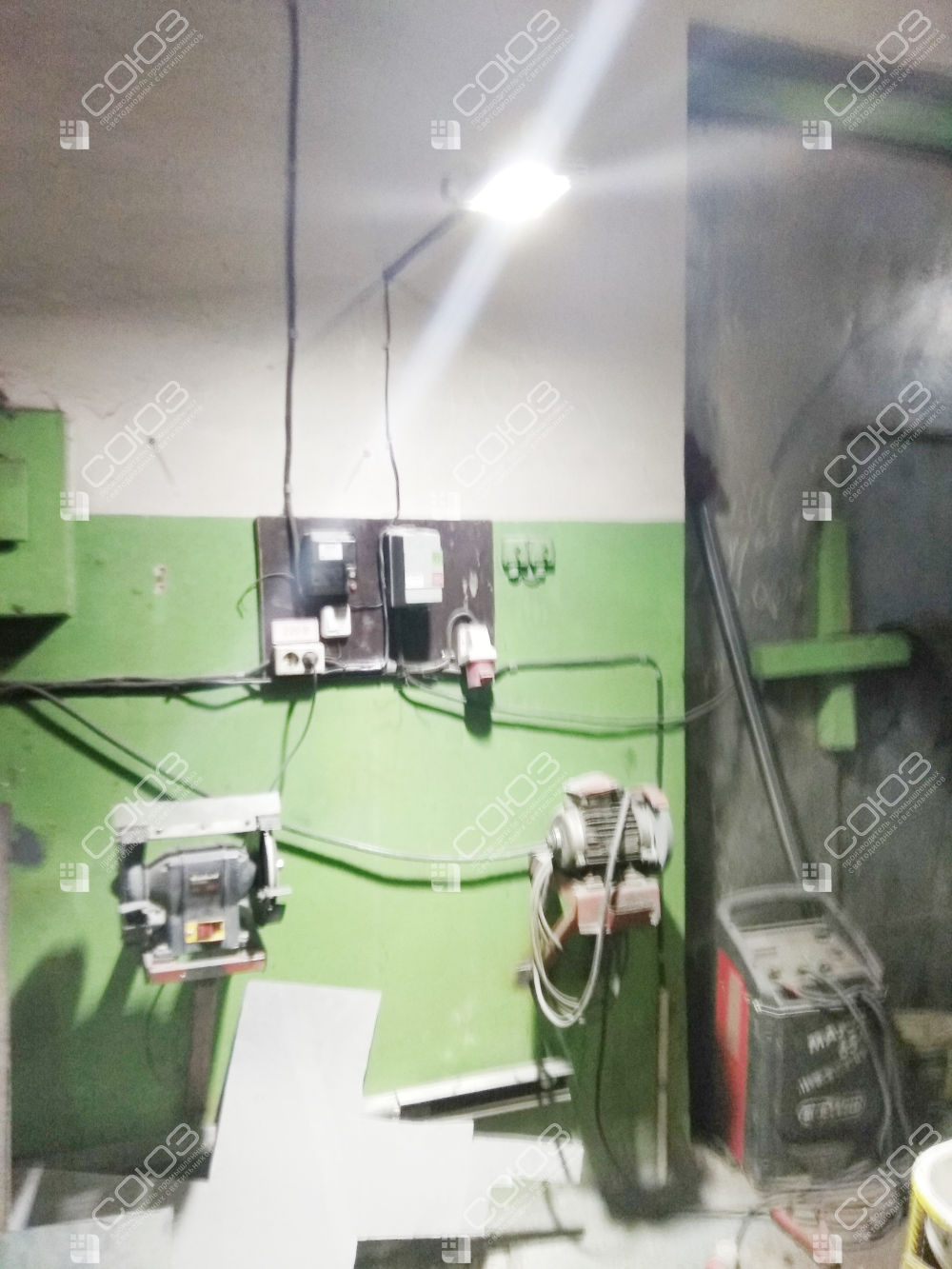

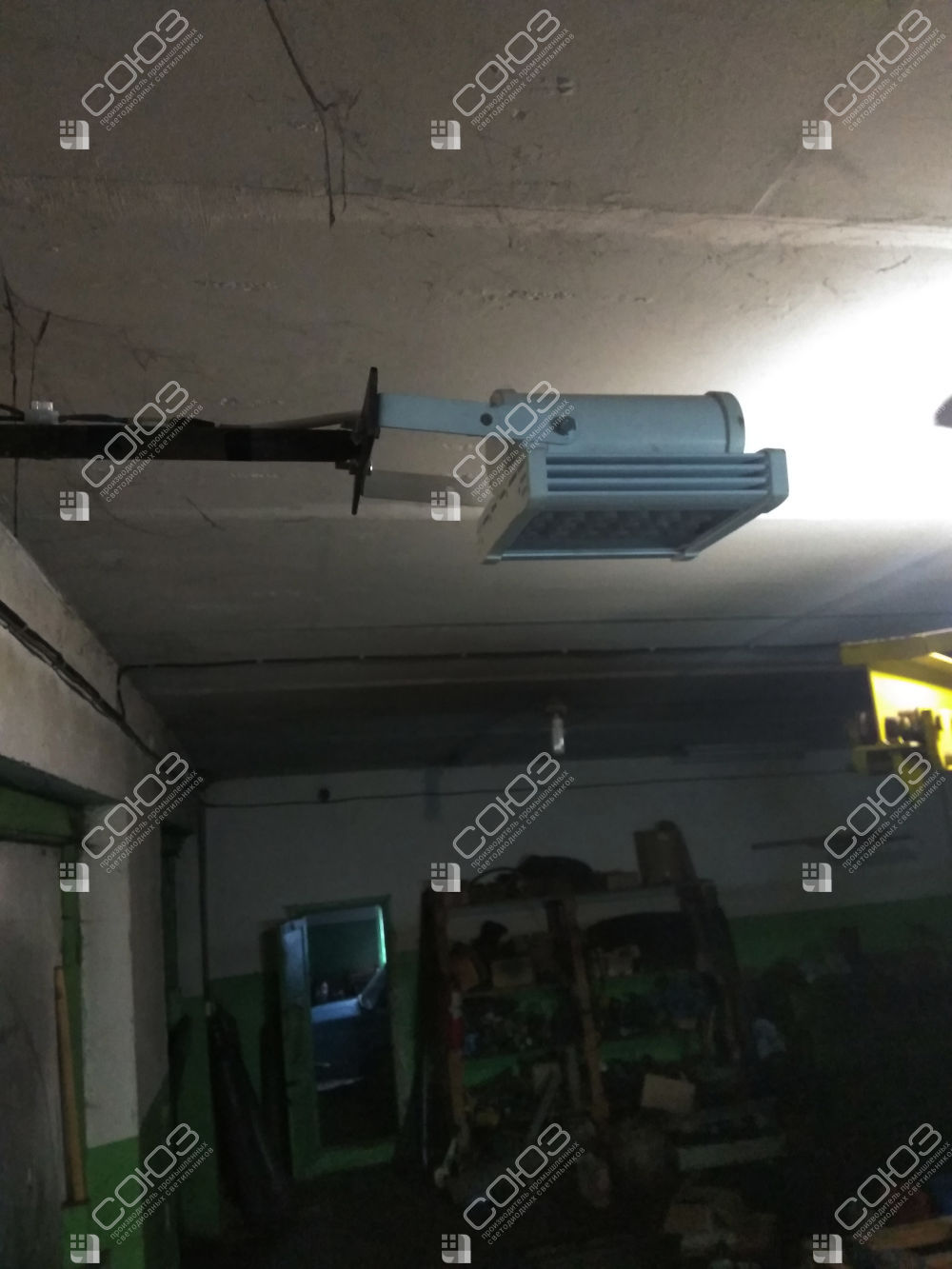

Шесть фотографий показывают положение источника и окружающее оборудование. Оптика 60° позволяет направить поток более сосредоточенно, чем широкое исполнение 120°, сохранив охват выбранного участка. Для похожего поста направление проверяют с реальной деталью: её форма и положение могут заметно изменить тени и отражения на металлических поверхностях.
Оборудование проекта
СОЮЗ 23-40/2-67 (220В)
Компактный прожектор на поворотной скобе. Линзы формируют направленный свет с углом 60°. Питание — 165–275 В AC. Алюминиевый корпус отводит тепло, оптический поликарбонат закрывает светодиоды и линзы; защита — IP67.
Особенности решения
Поток 5624 лм
Модель мощностью 40 Вт оснащена линзами 60°. Расстояние до детали и наклон определяют размер рабочей области, поэтому мощность рассматривают вместе с размещением.
Поворотная скоба
Крепление позволяет настроить направление корпуса и зафиксировать его. Точку выбирают с учётом оснастки, доступа к детали и возможности обслуживания прибора после установки.
Условия сварочного поста
Место монтажа согласуют с нагревом, брызгами и движением деталей. Рабочее освещение помогает видеть оборудование; защиту зрения при сварке обеспечивают предусмотренные технологией средства.
Как подобрать свет для нескольких рабочих постов
Передайте план участка, расположение экранов и размеры типовых изделий. Отметьте места подготовки, сборки и контроля, а также высоту доступных креплений. Для каждого поста оценивают привычную позицию сотрудника и отражения от металла. Общий свет цеха и локальные приборы рассматривают совместно, чтобы переход между рабочими зонами оставался удобным для зрения.
Сравните светодиодные прожекторы и освещение цехов. Для специального низковольтного питания доступна соответствующая линейка. Посмотрите свет внутри сварочной установки и освещение работ при строительстве танкера. Условия этих объектов различаются; оптику и напряжение выбирают по вашей задаче. В данном проекте установлен прожектор версии 220 В AC с рабочим диапазоном 165–275 В.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём направленный свет для сварочного участка
Отправьте схему постов, фотографии оснастки и места крепления. Предложим мощность, оптику и расположение прожекторов для подготовки, сборки и осмотра деталей.
