Ригельные светильники на сортировочной станции в Омске

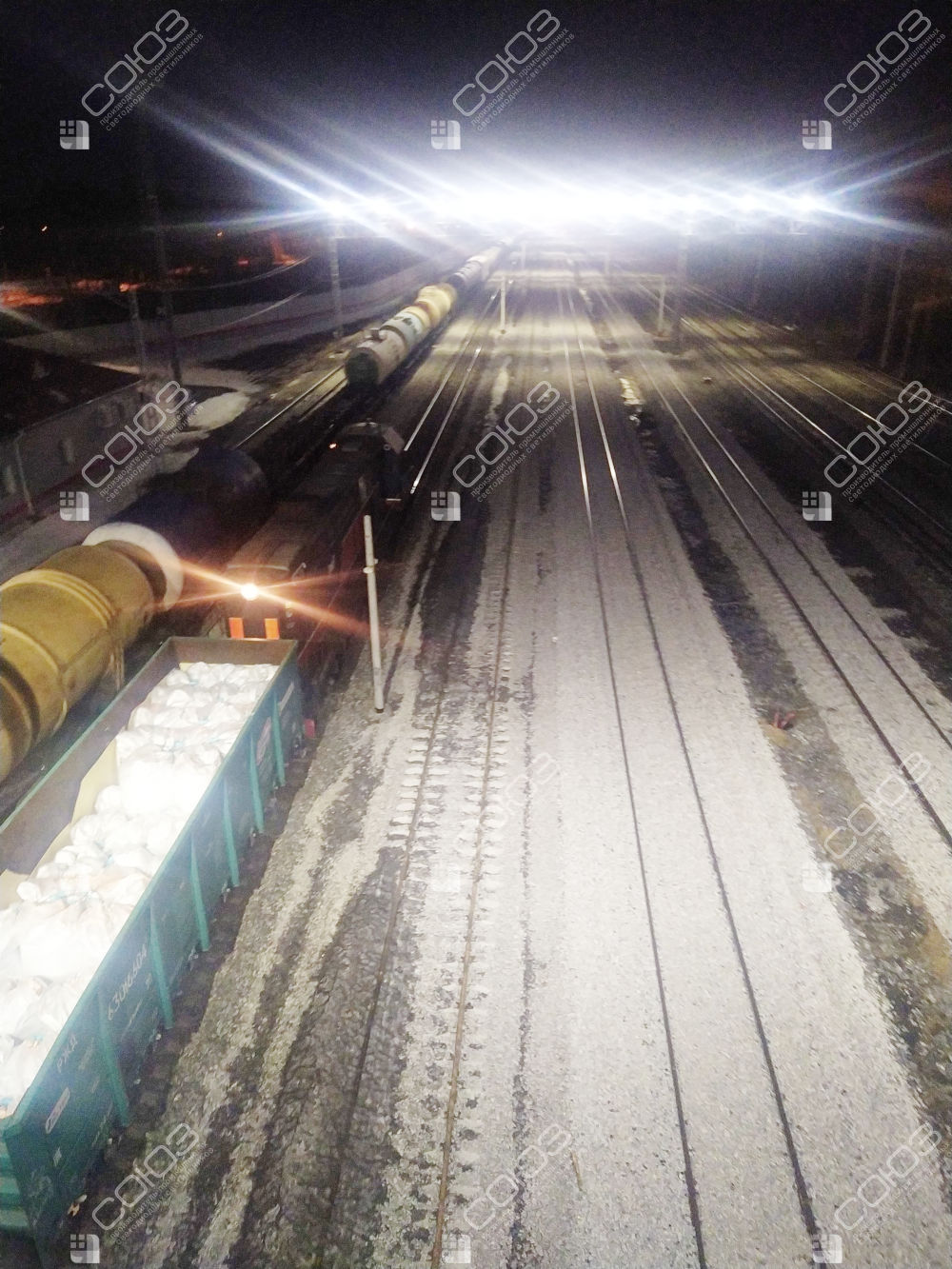

Ригельные светильники освещают пути и междупутья сортировочной станции
На сортировочной станции установлены светодиодные ригельные комплексы СОЮЗ 26-90/3-67. Светильники закреплены на жёстких поперечинах и направляют свет вдоль железнодорожных путей, обеспечивая хорошую видимость грузовых составов, междупутий и рабочих зон в ночное время.

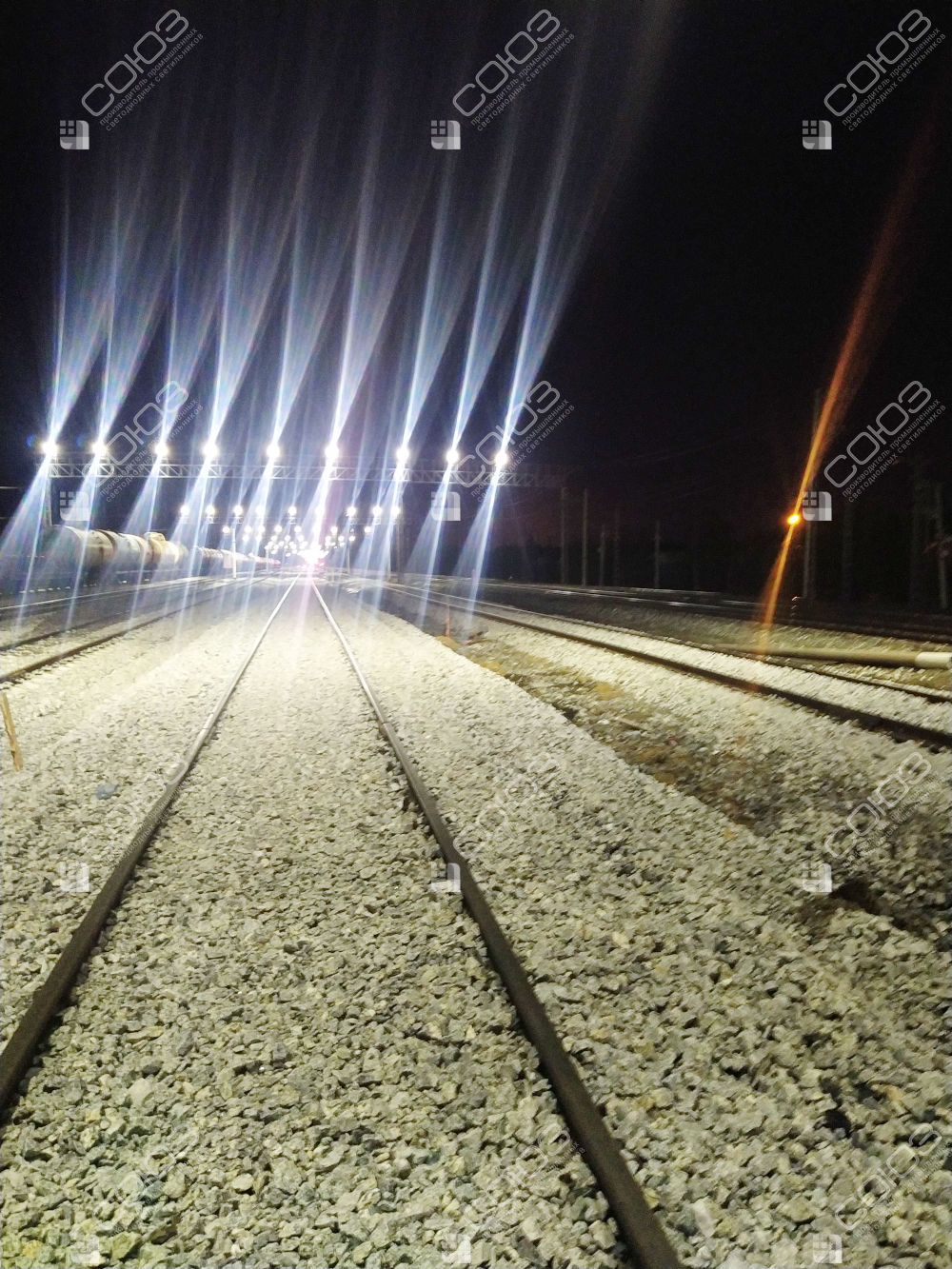

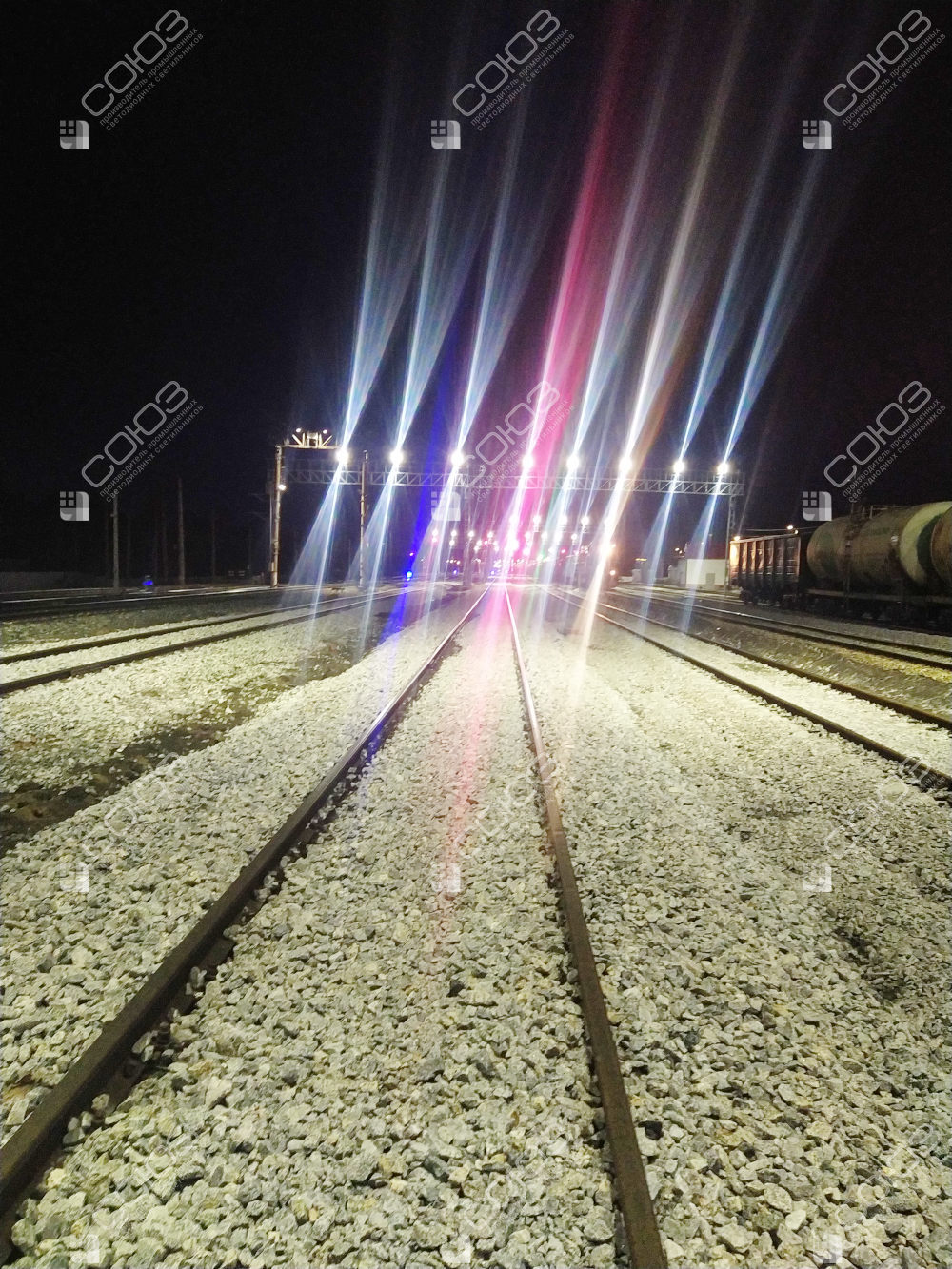

Свет направлен с высоты вдоль железнодорожных путей
Два светодиодных модуля регулируются независимо
Верхний и нижний модули фиксируются под необходимыми углами. Такая конструкция помогает одновременно освещать ближнюю зону под поперечиной и направлять основной световой поток вдоль железнодорожных путей.

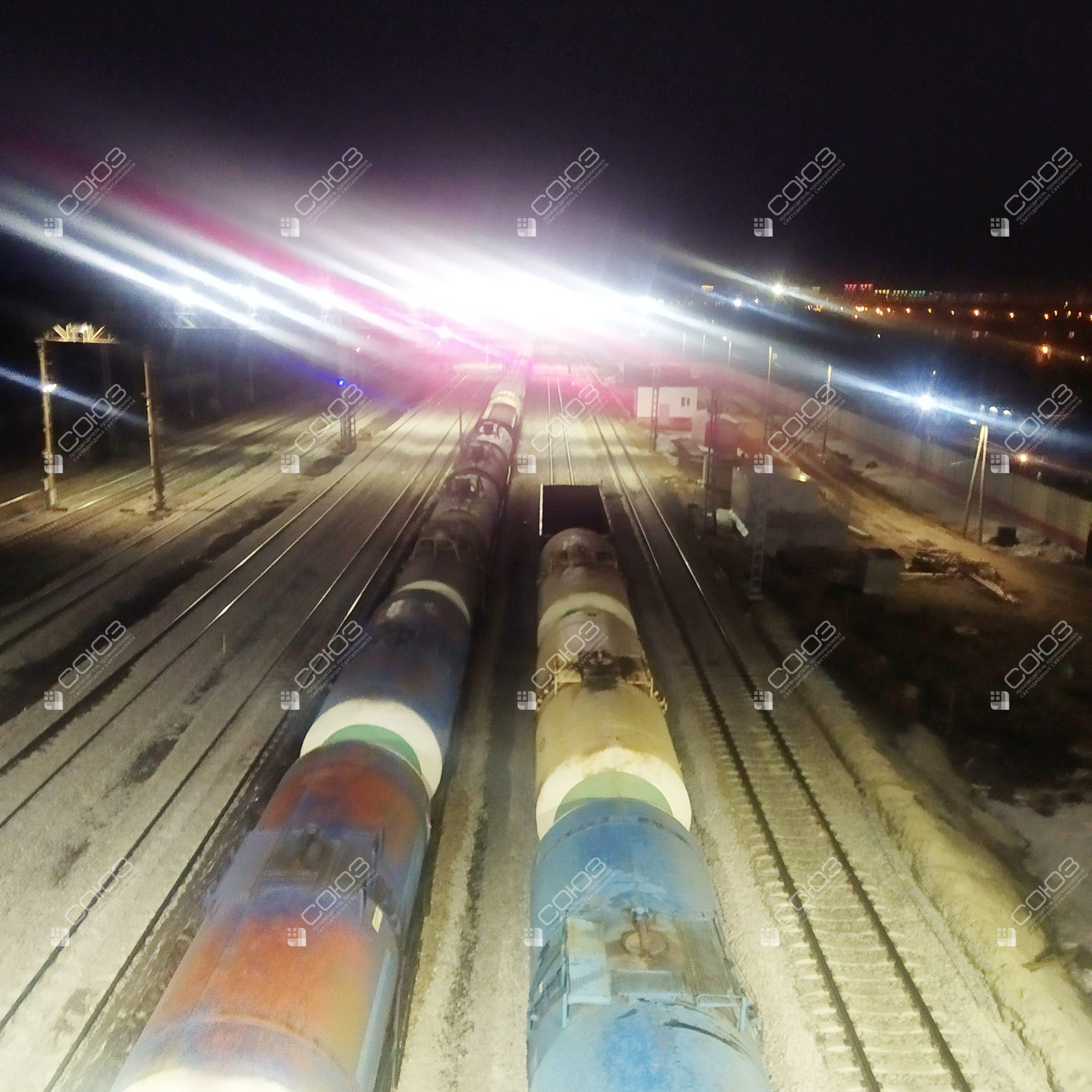

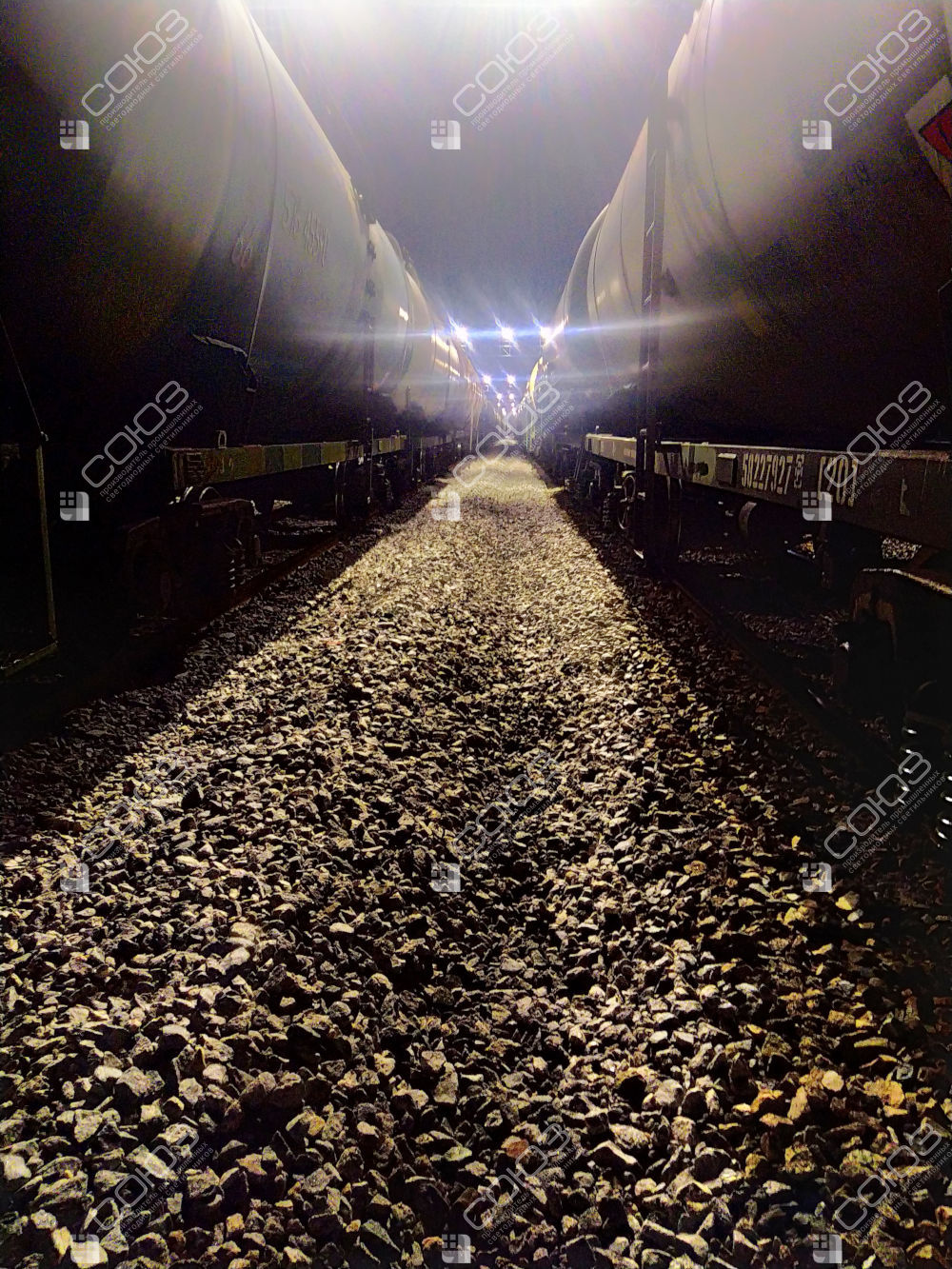

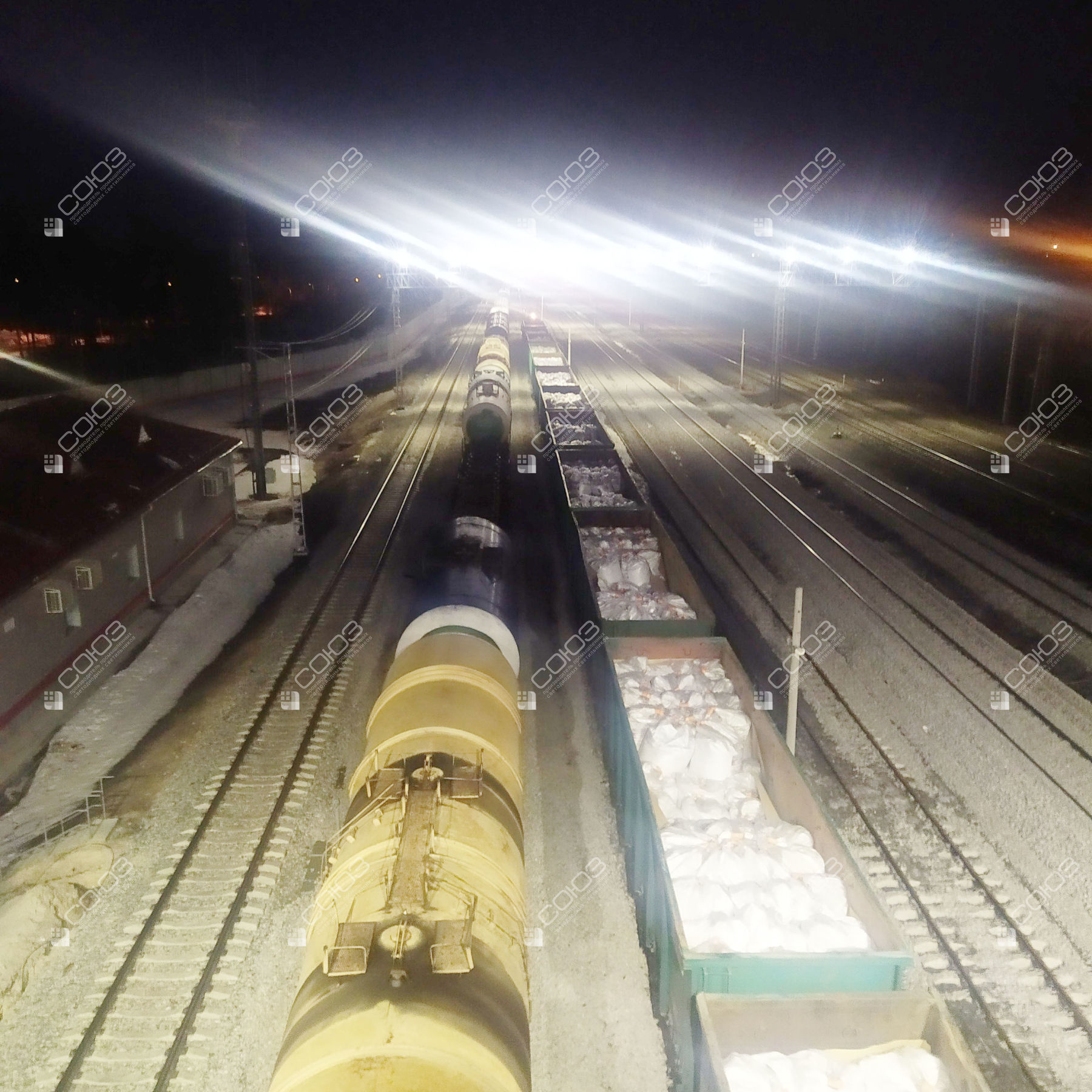

Пути и грузовые составы хорошо читаются в ночной обстановке

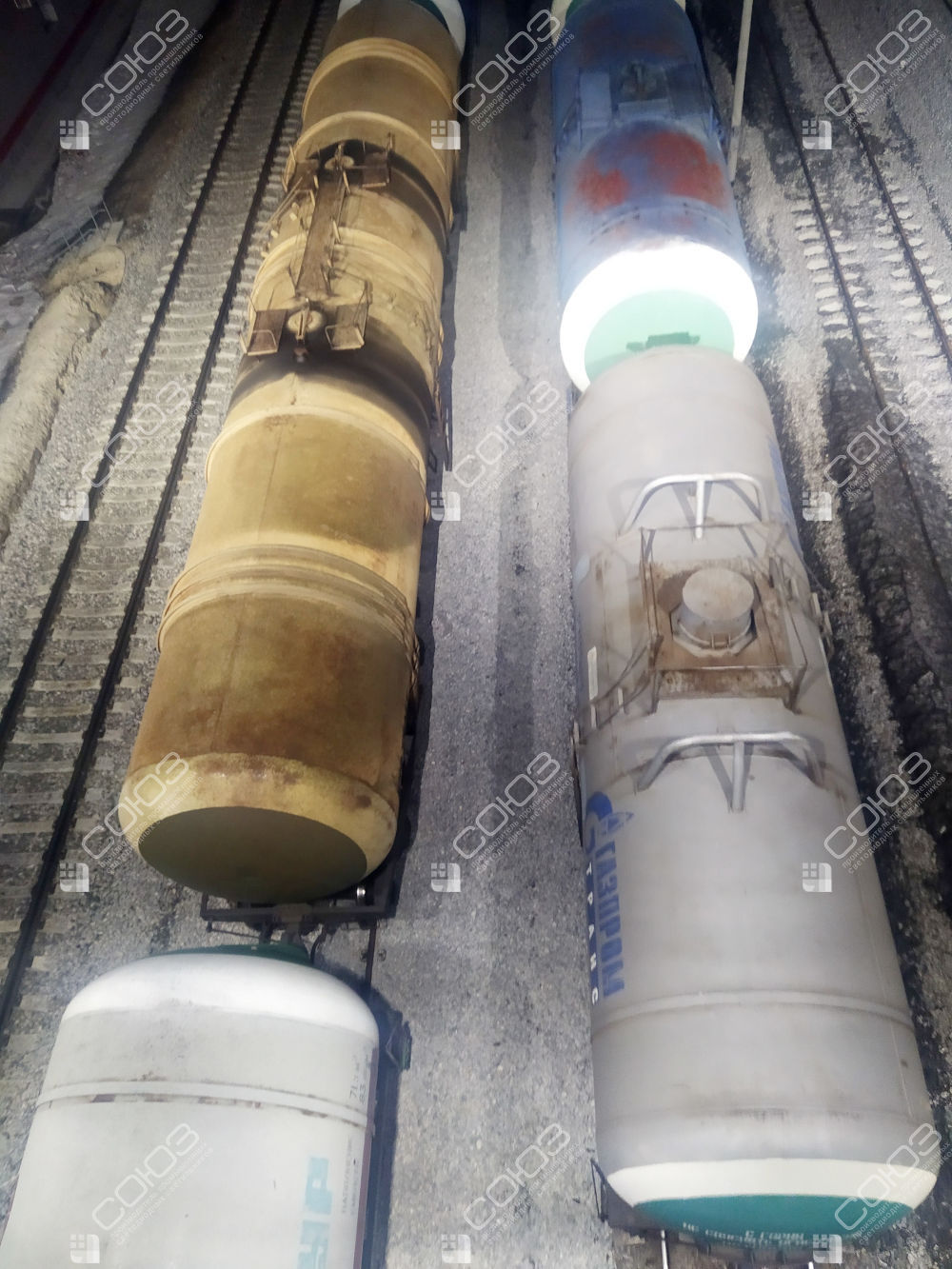

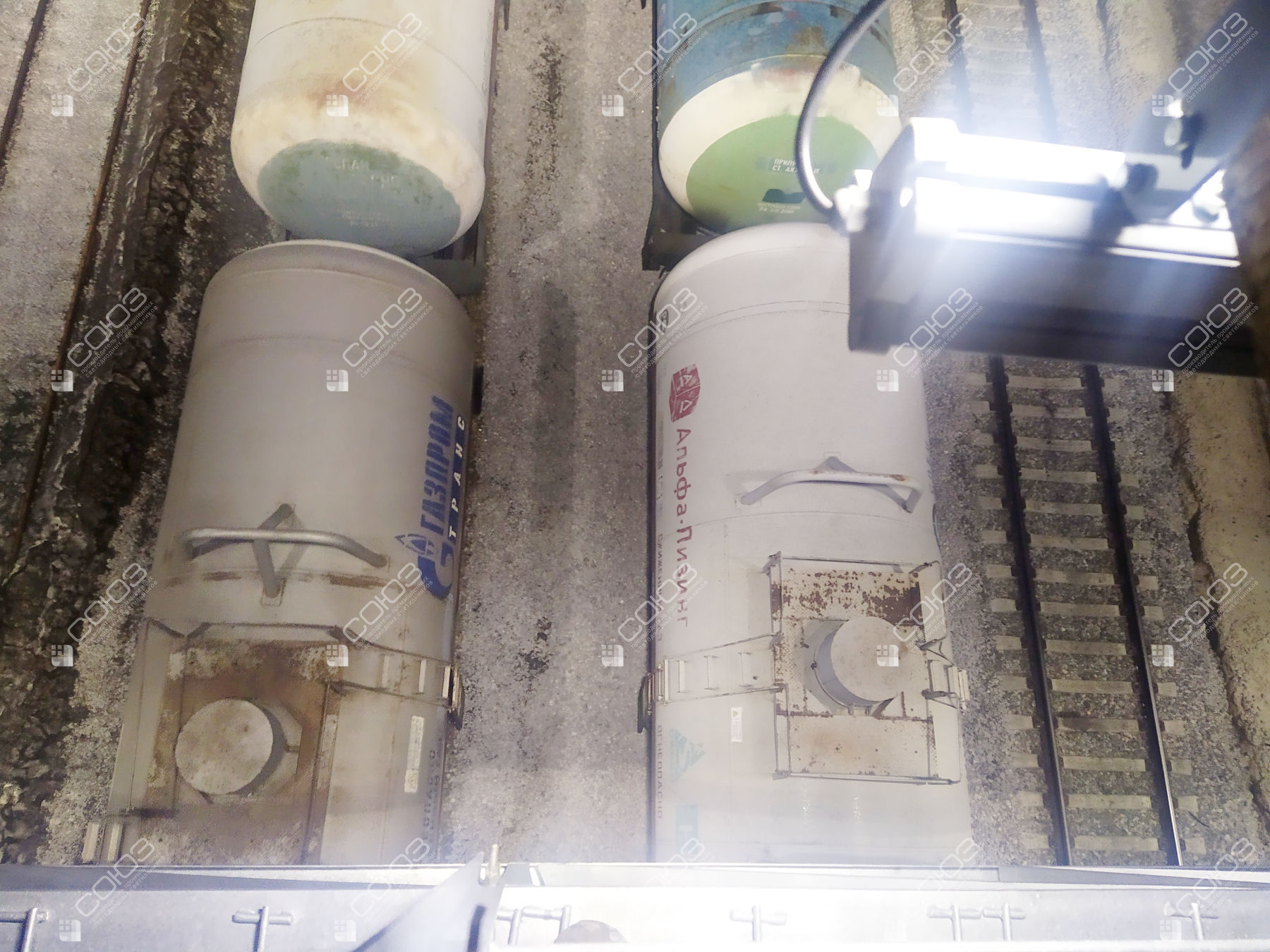

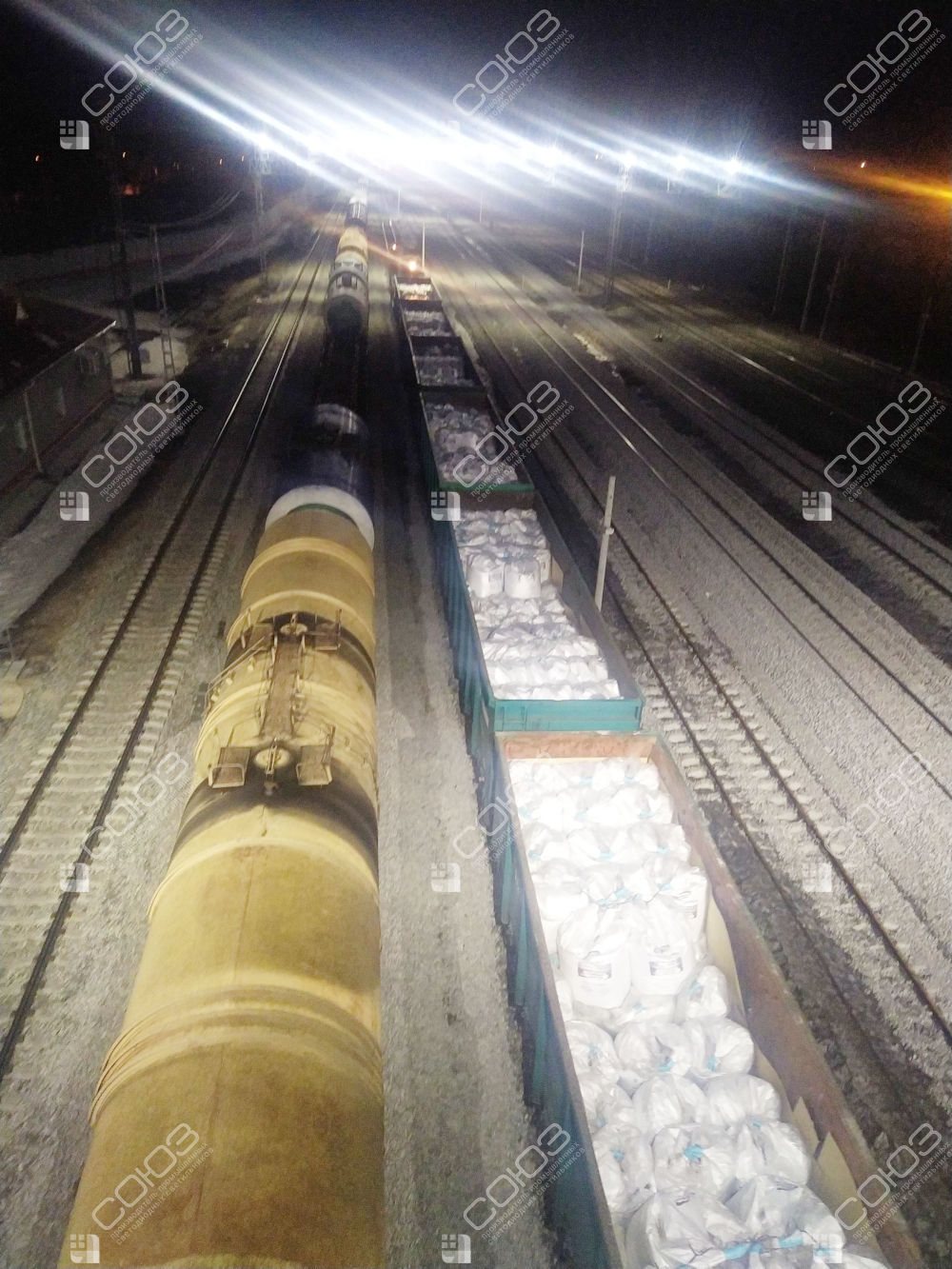

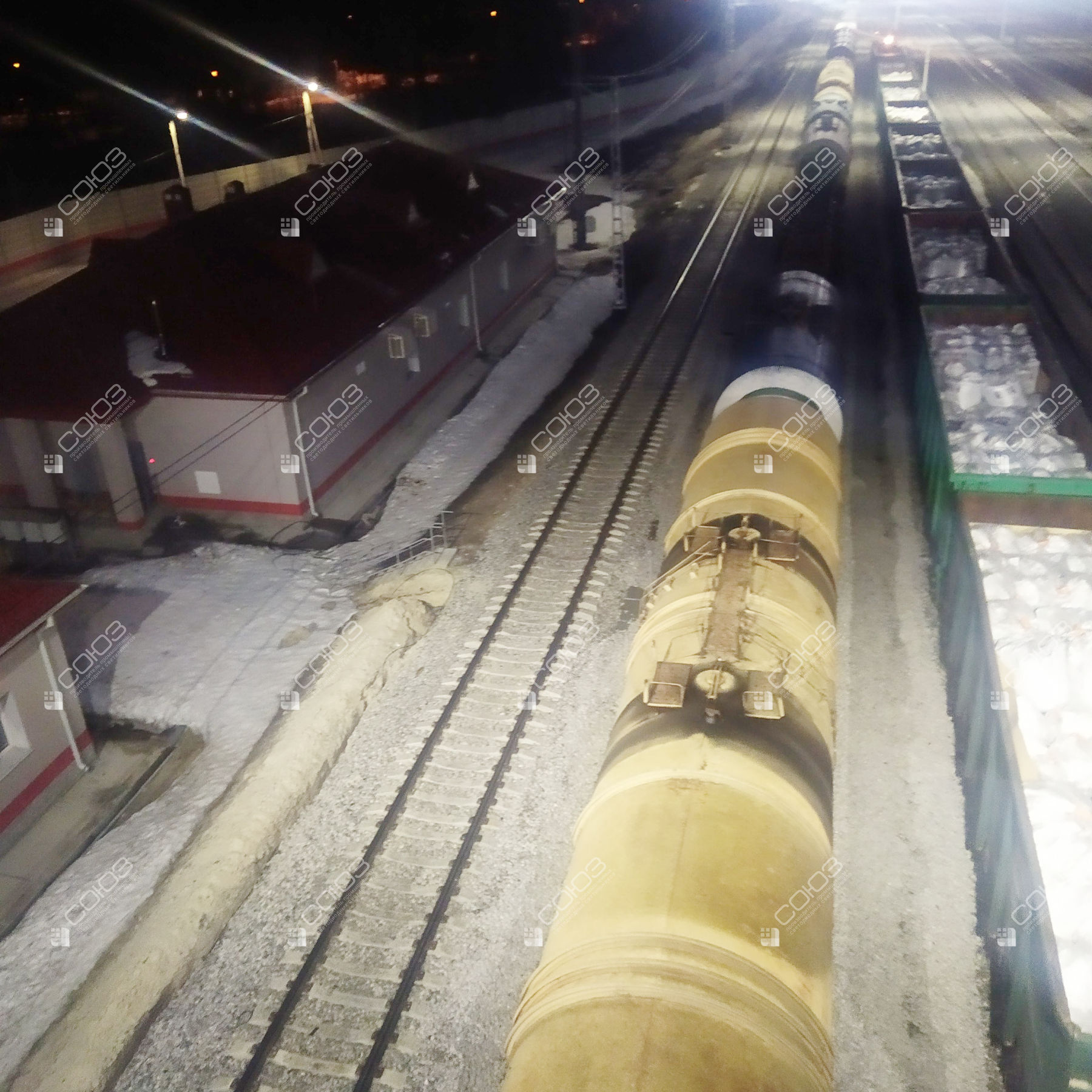

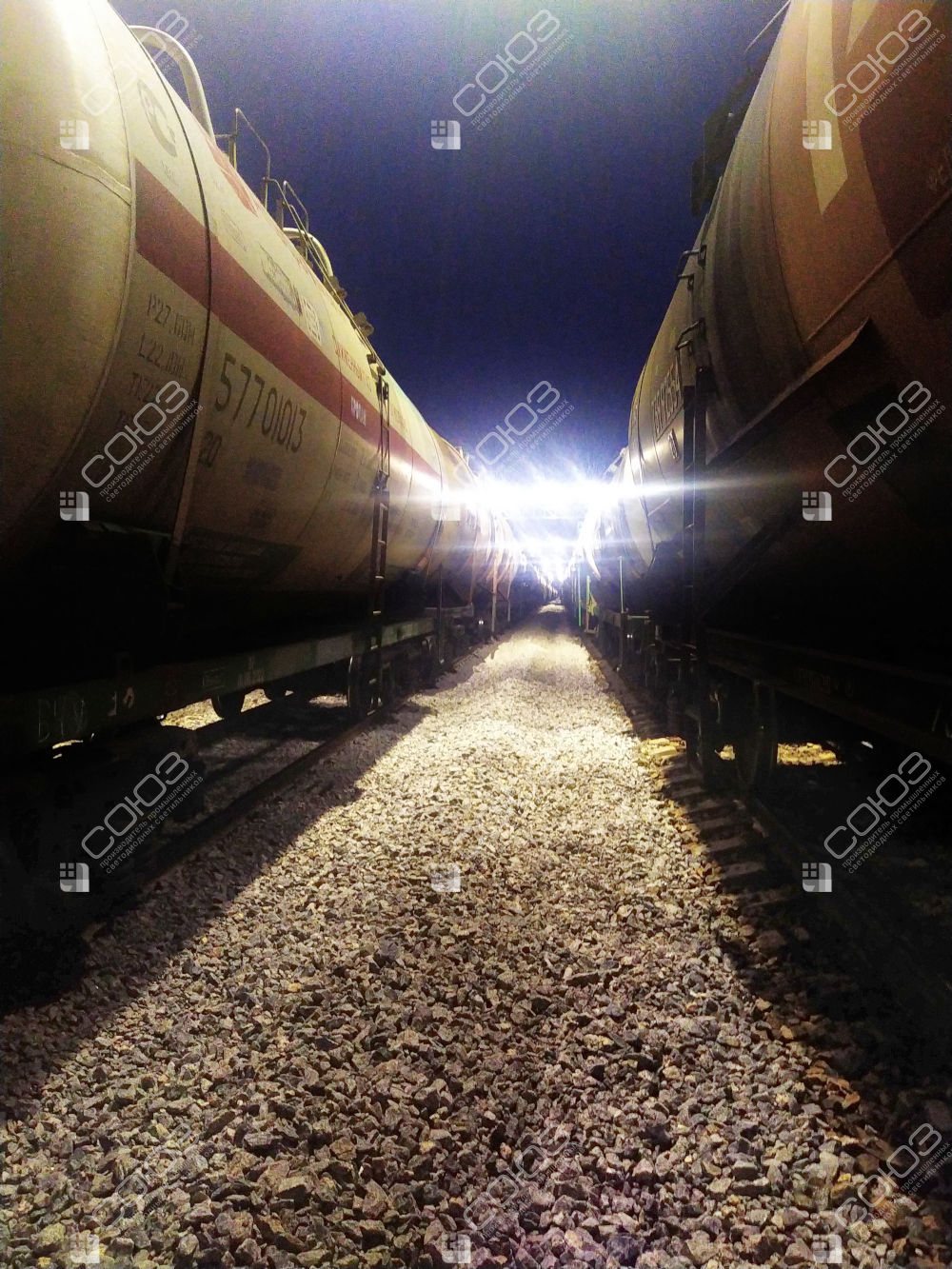

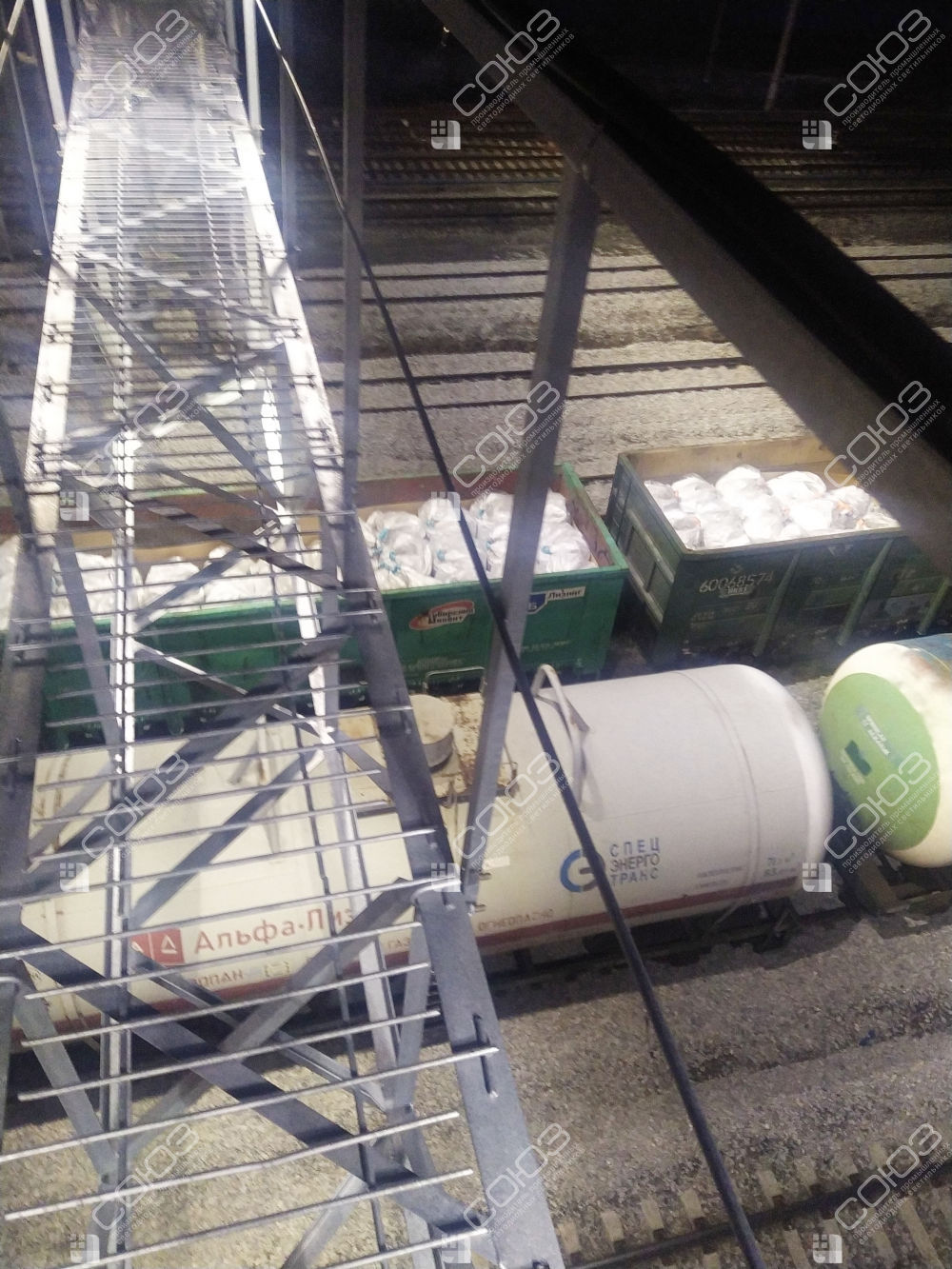

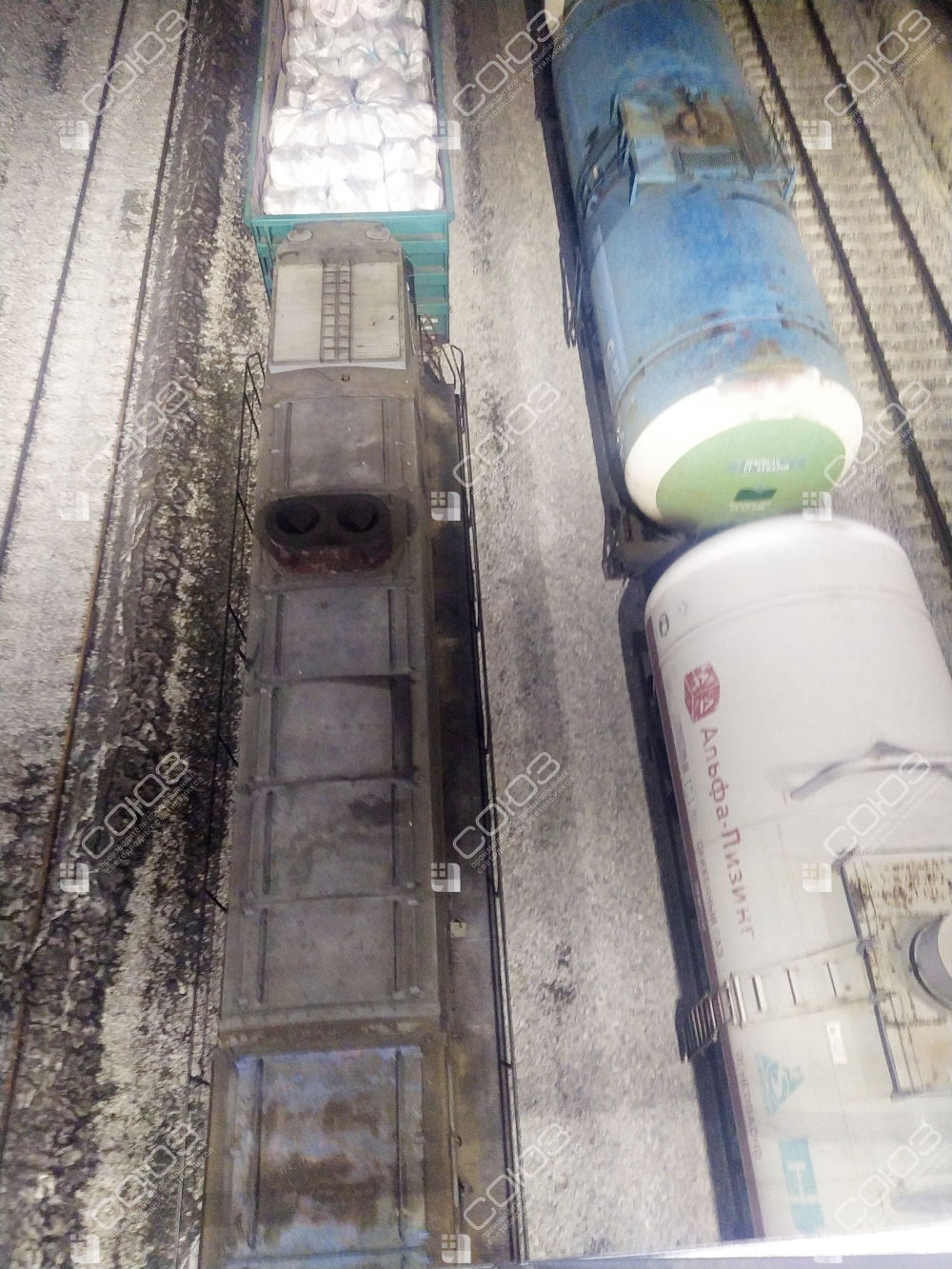

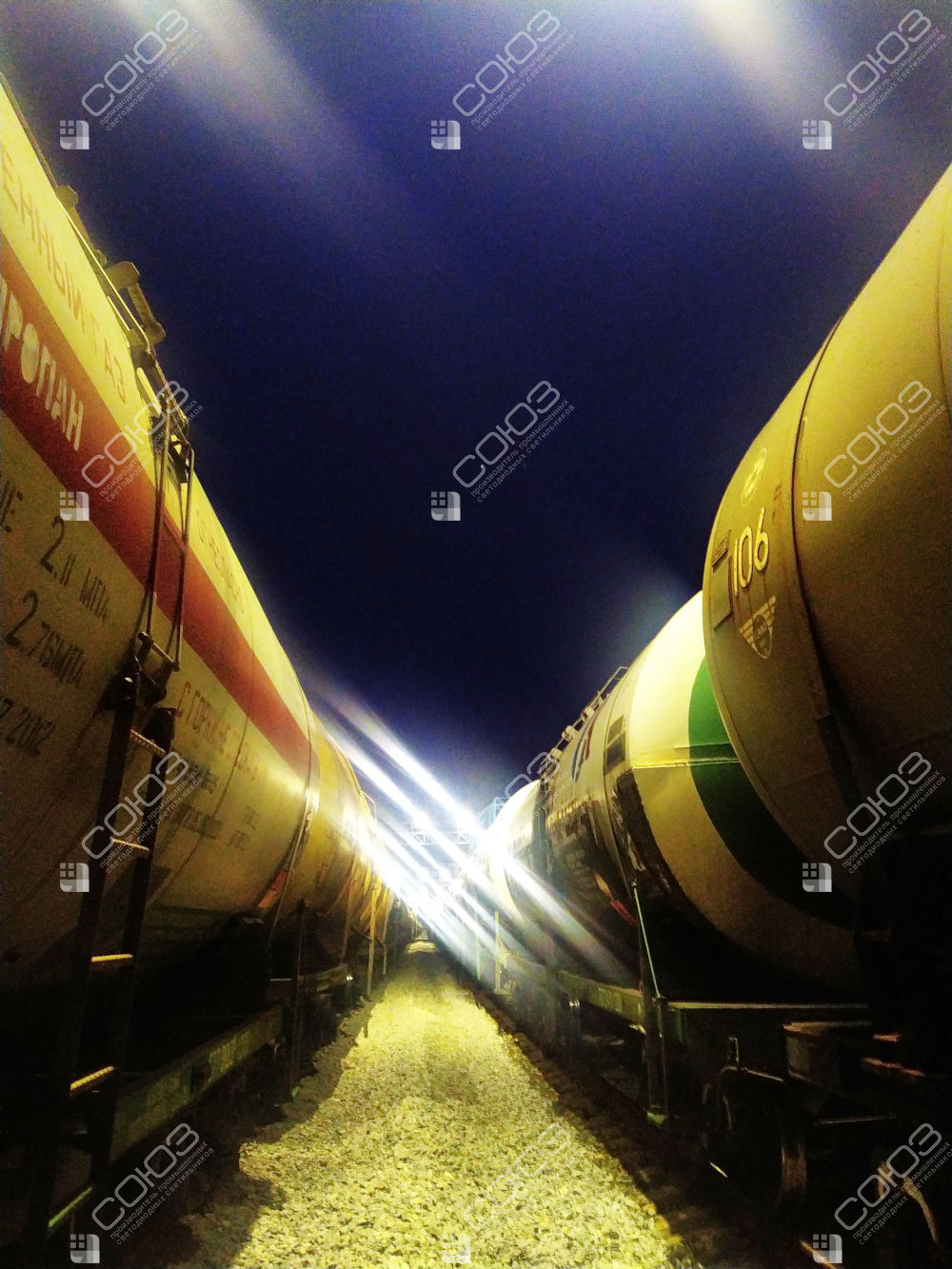

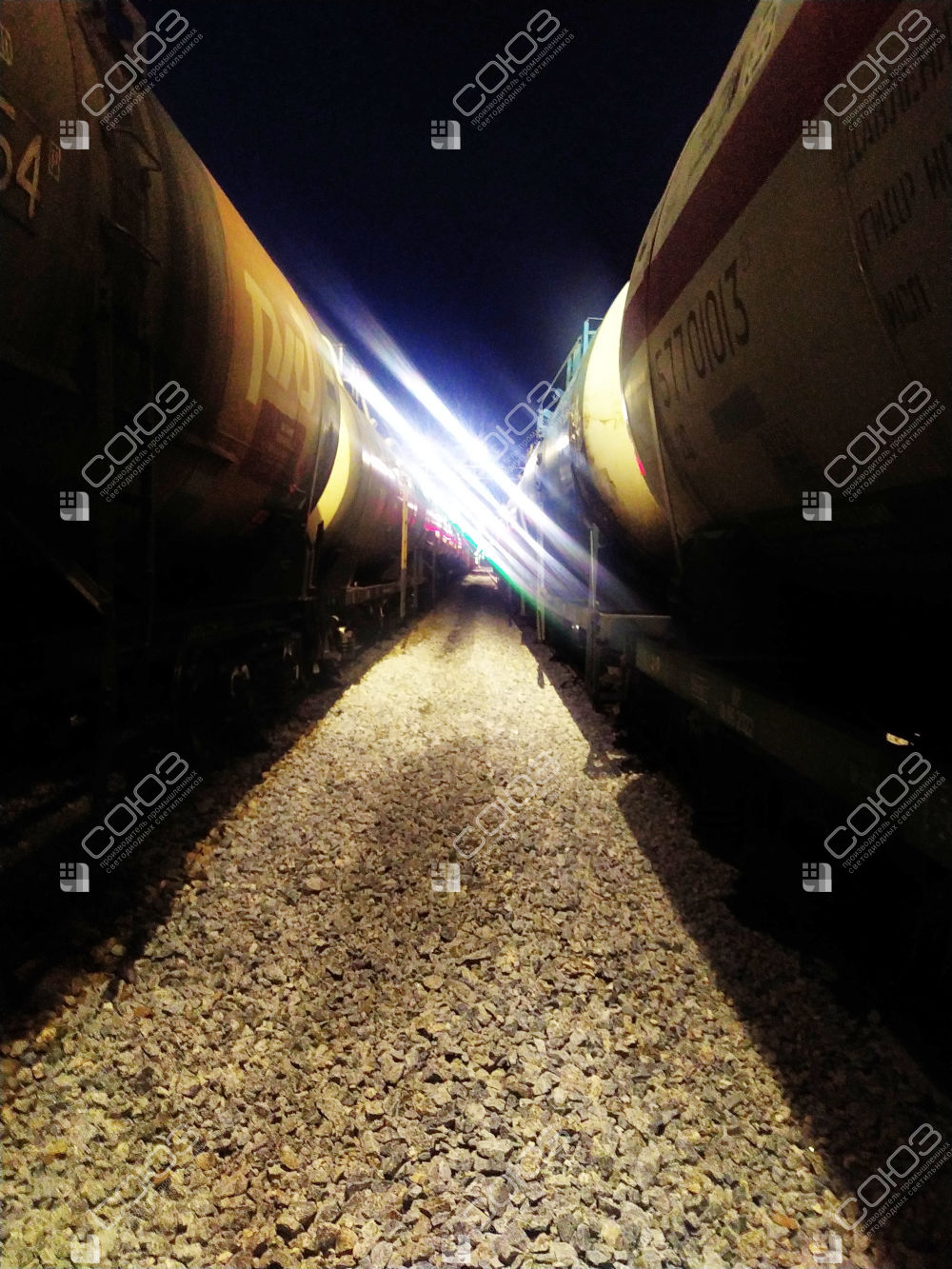

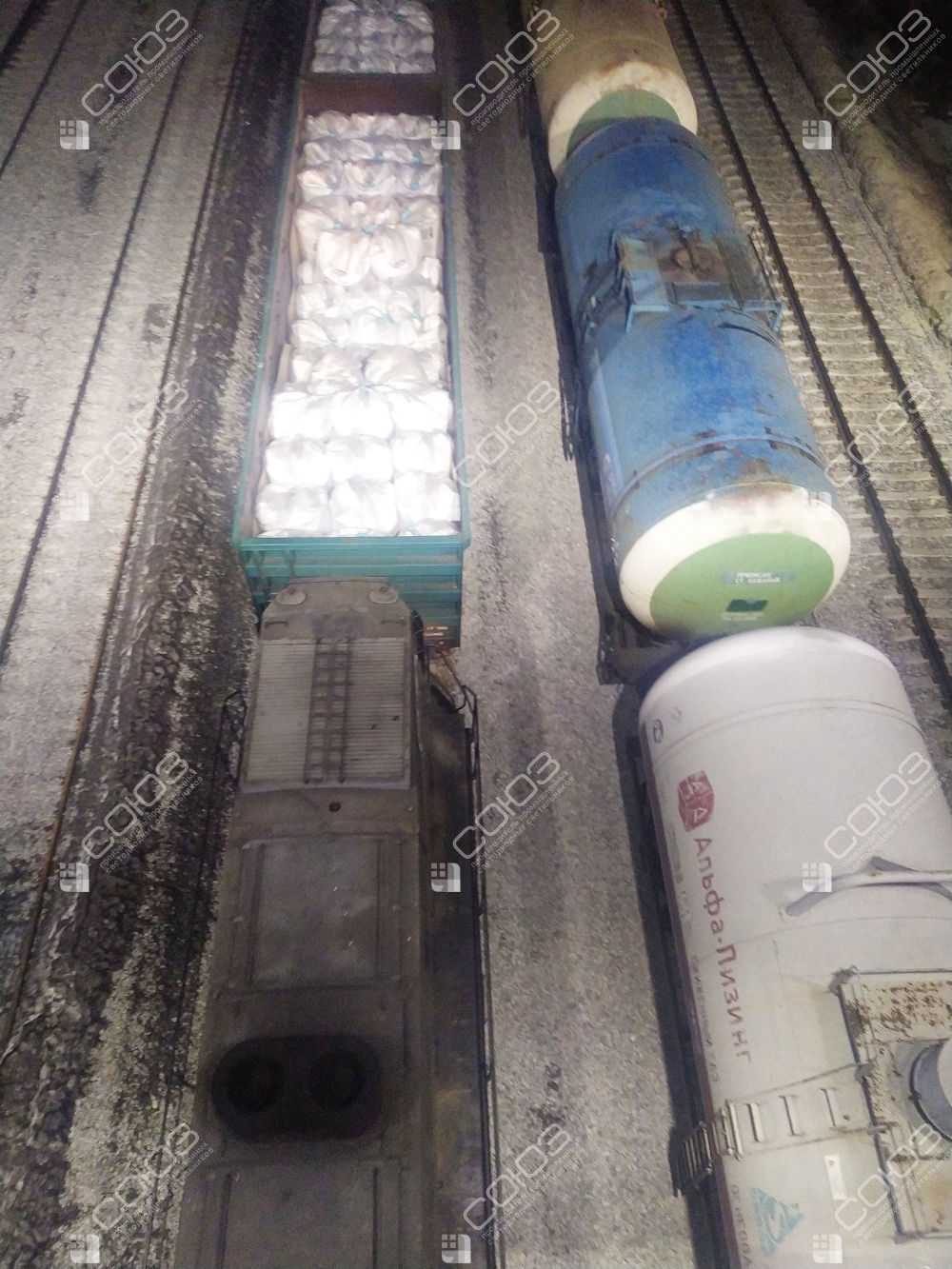

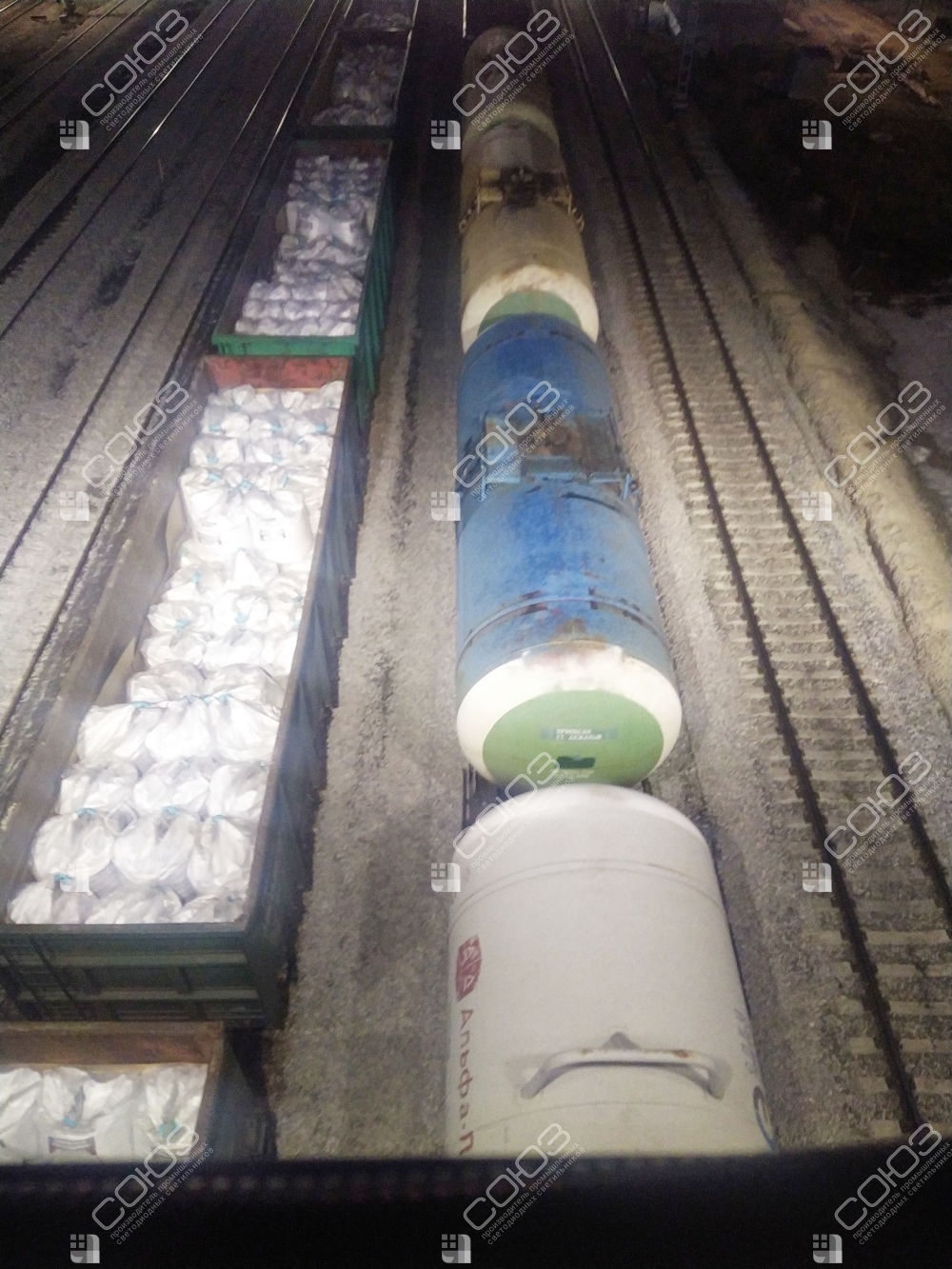

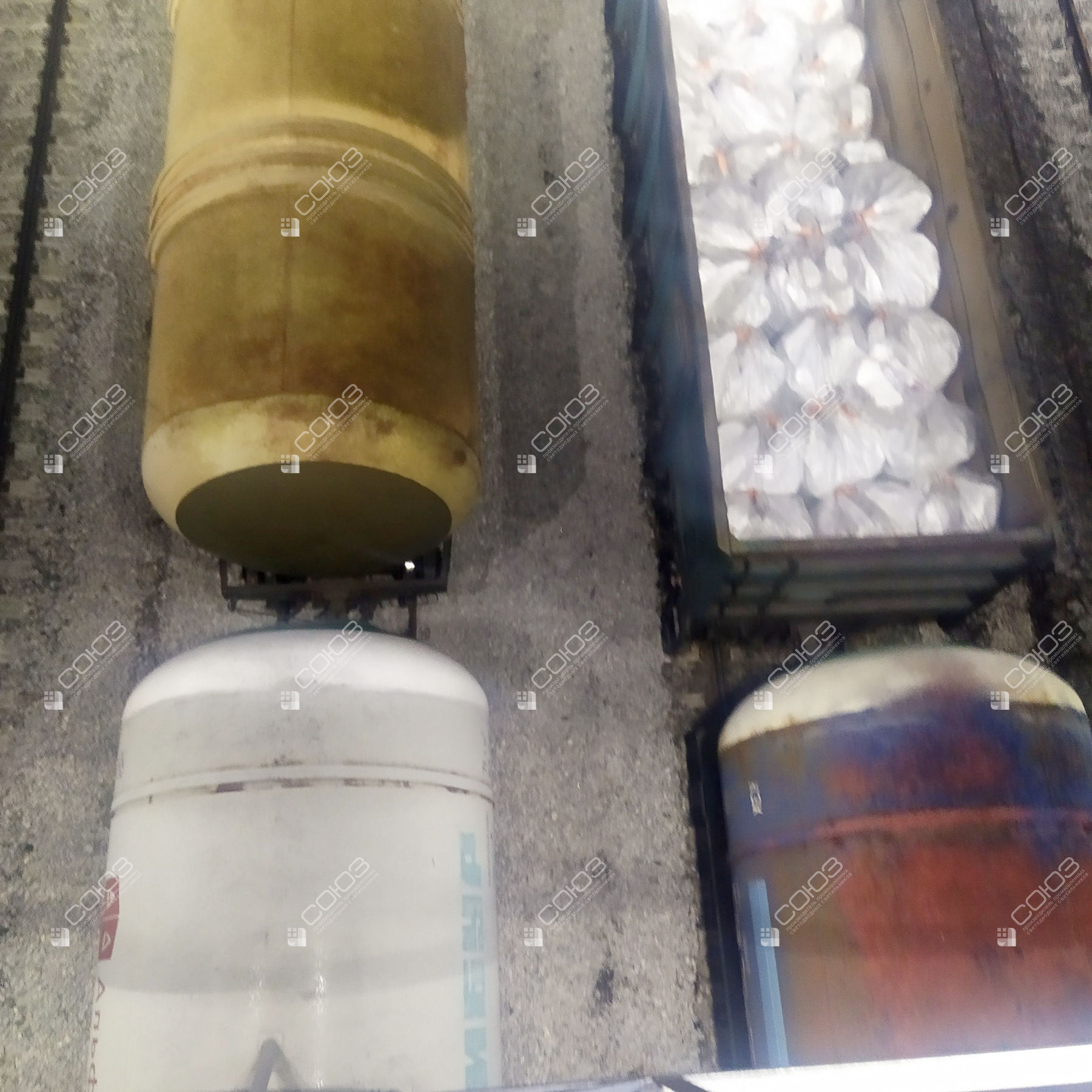

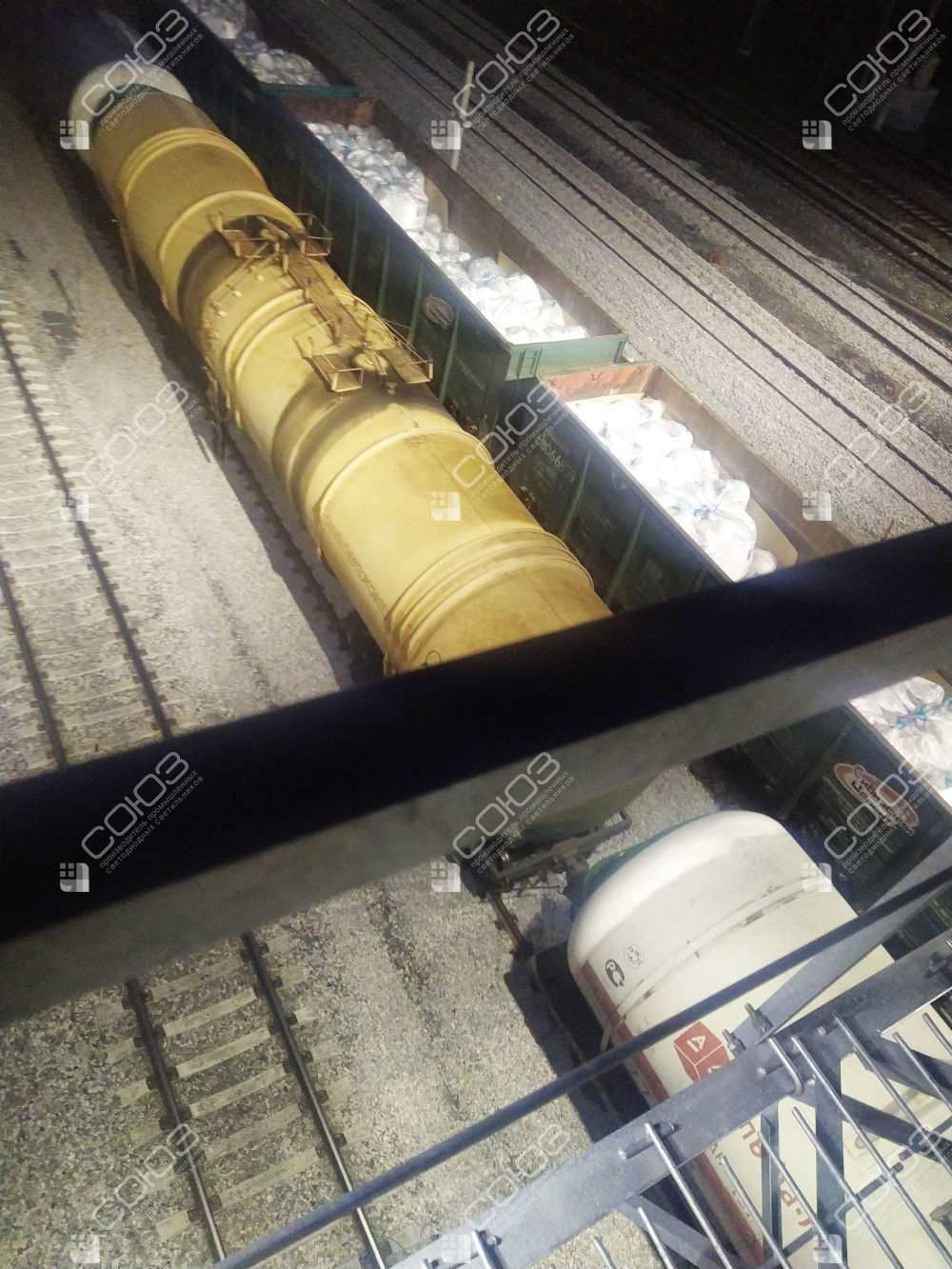

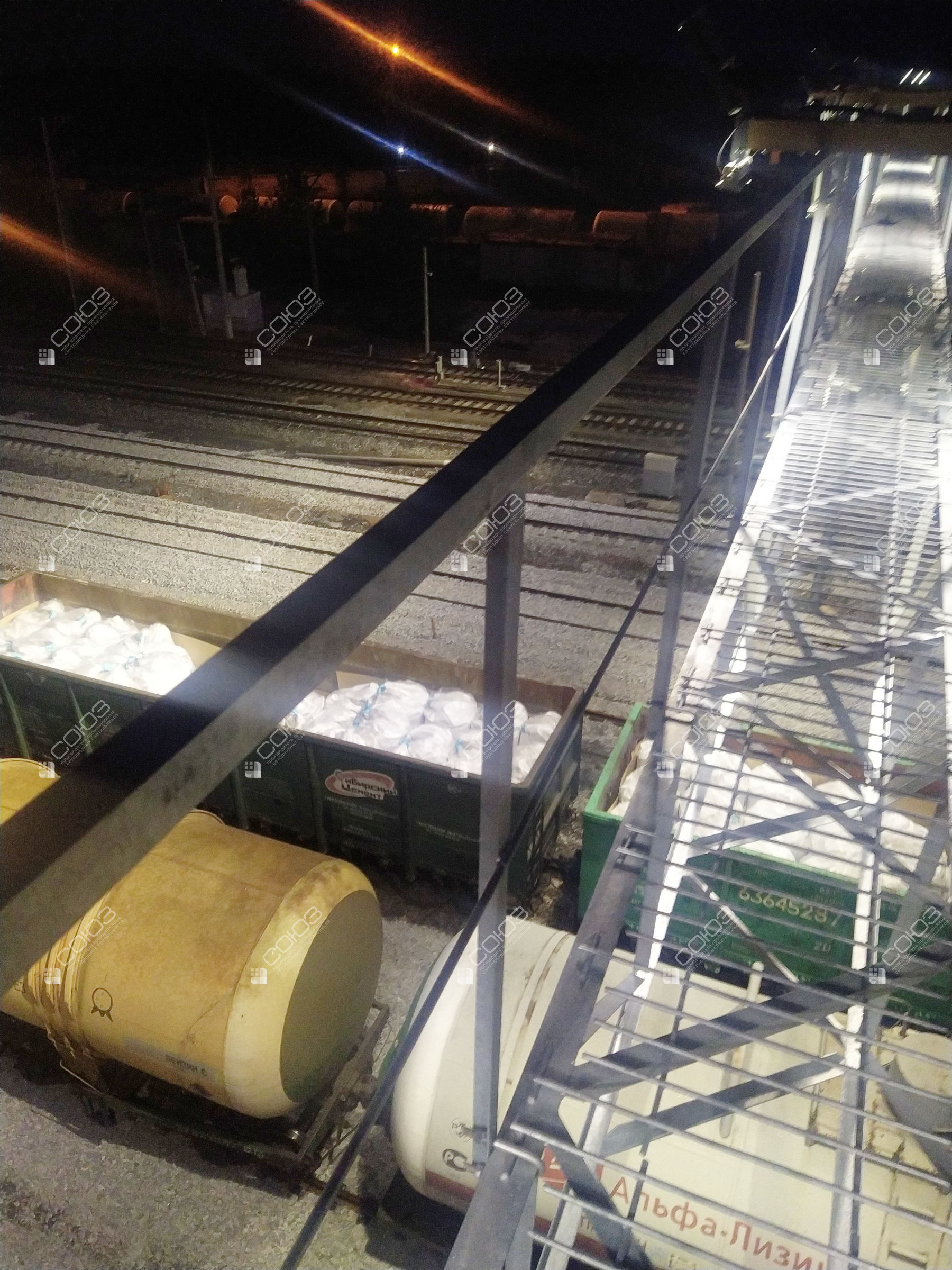

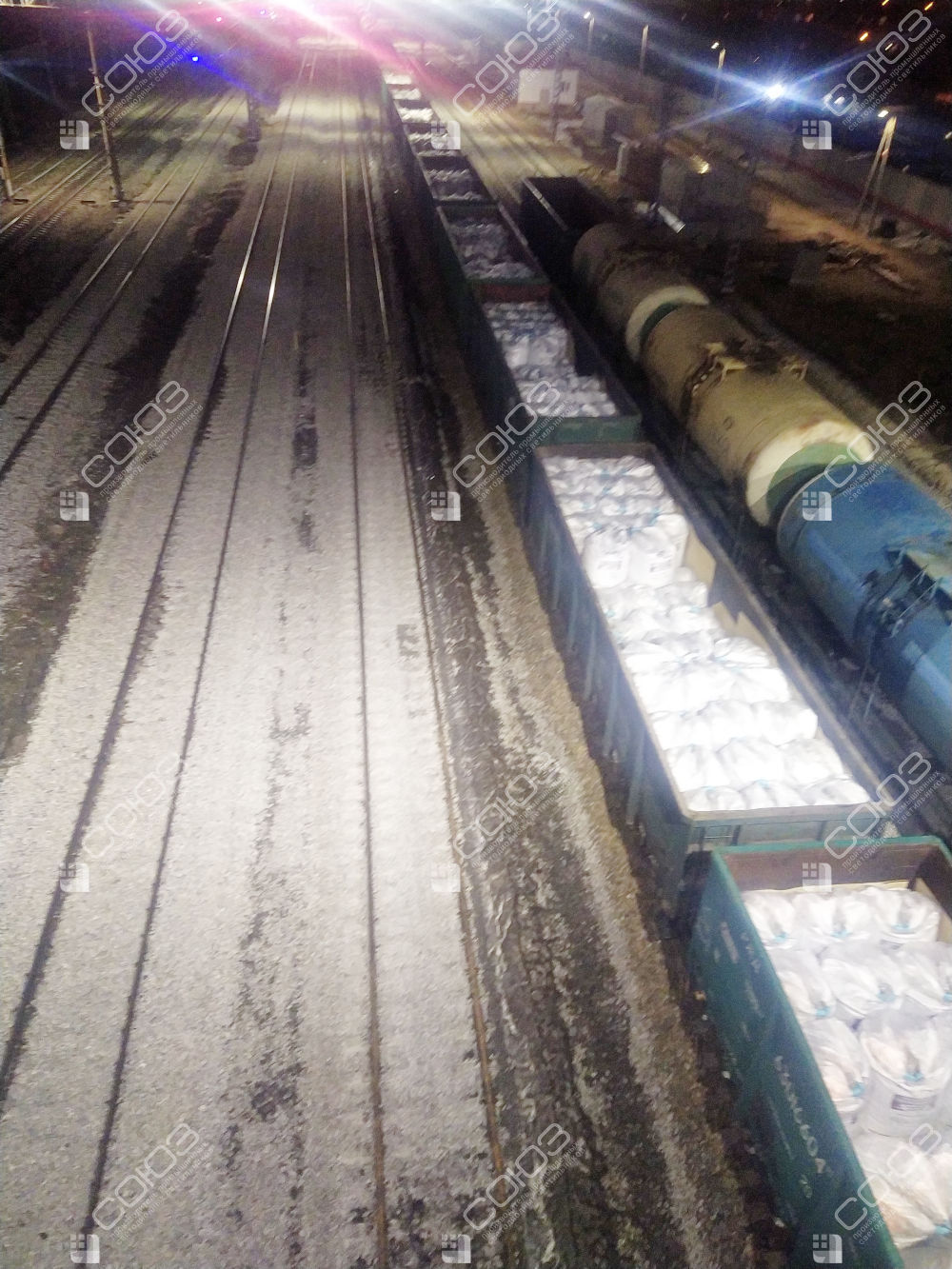

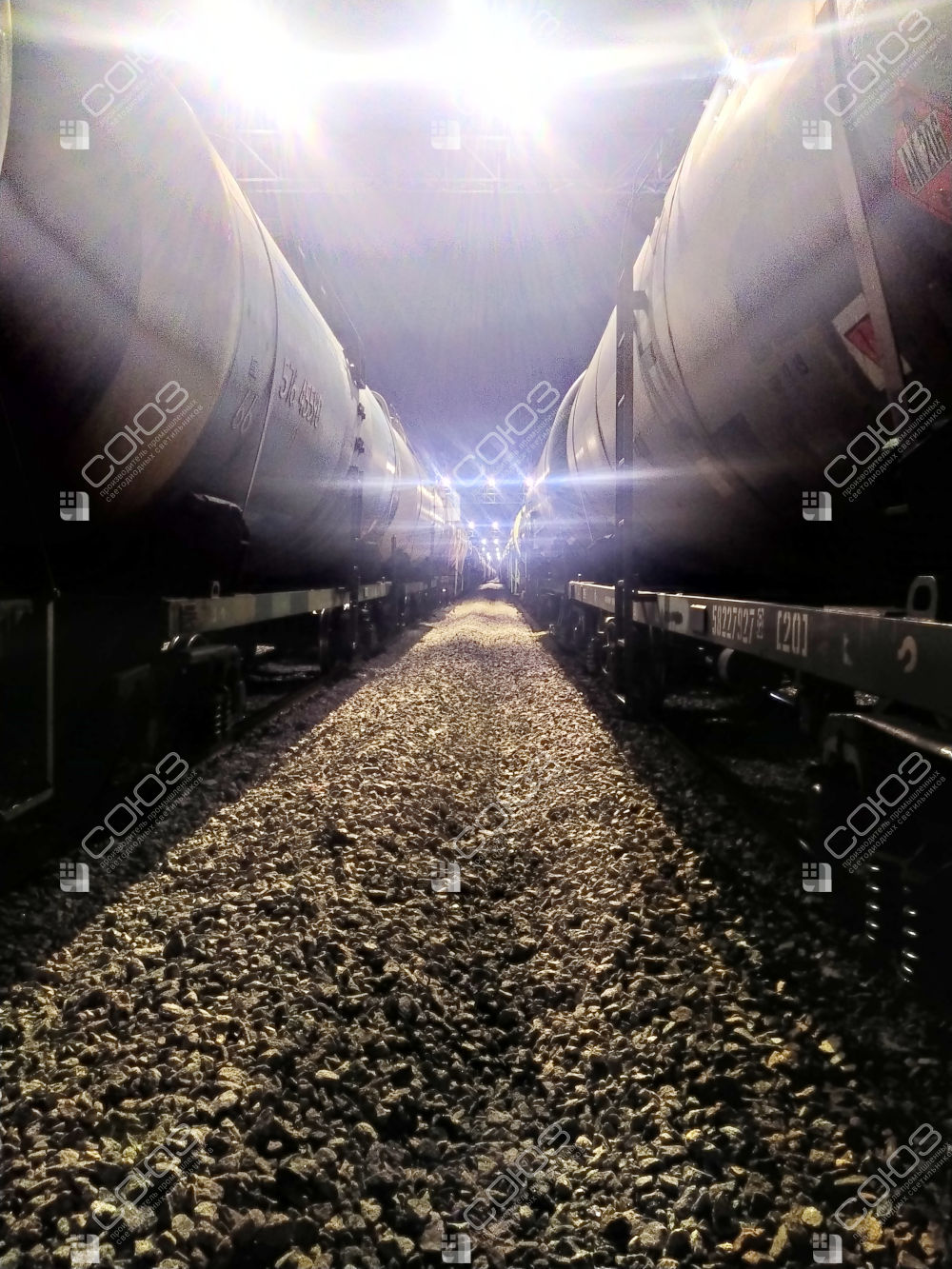

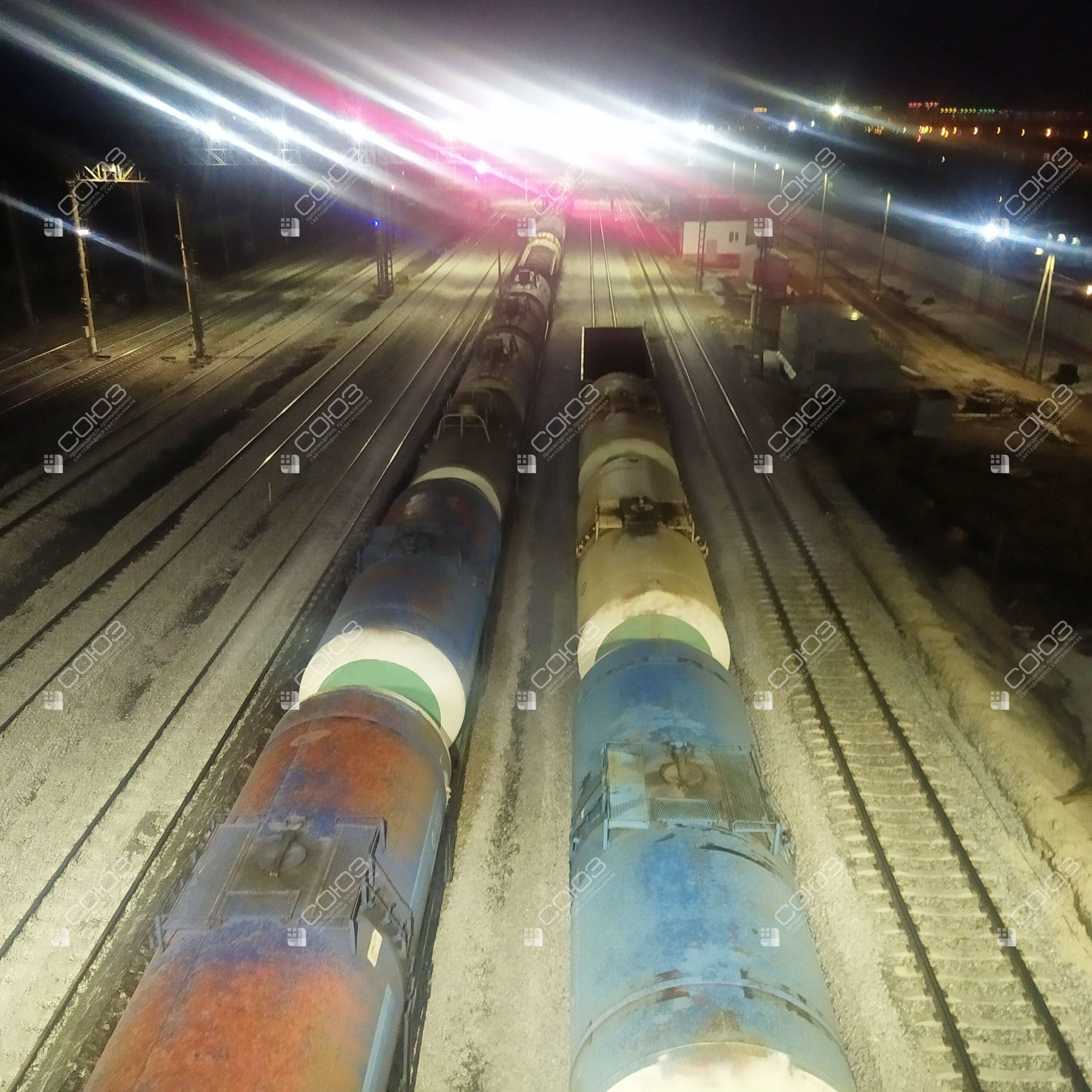

На снимках видны освещённые междупутья, вагоны-цистерны, открытые вагоны и рабочие проходы. Световые линии продолжаются вдоль станции и формируют понятную рабочую среду.
цветовая температура
индекс цветопередачи
коэффициент пульсаций
гарантия
Проект реализован на светильниках:
Осветить протяжённую территорию с жёстких поперечин
Ригельные светильники устанавливаются между осями путей и направляются навстречу друг другу. Такая схема формирует освещённые участки вдоль железнодорожного полотна и охватывает рабочие проходы между грузовыми составами.
СОЮЗ 26-90/3-67
- мощность 90 Вт;
- световой поток 11 200 лм;
- углы излучения 18° и 25°;
- концентрированная КСС типа «К»;
- светодиоды CREE и оптика LedLink.

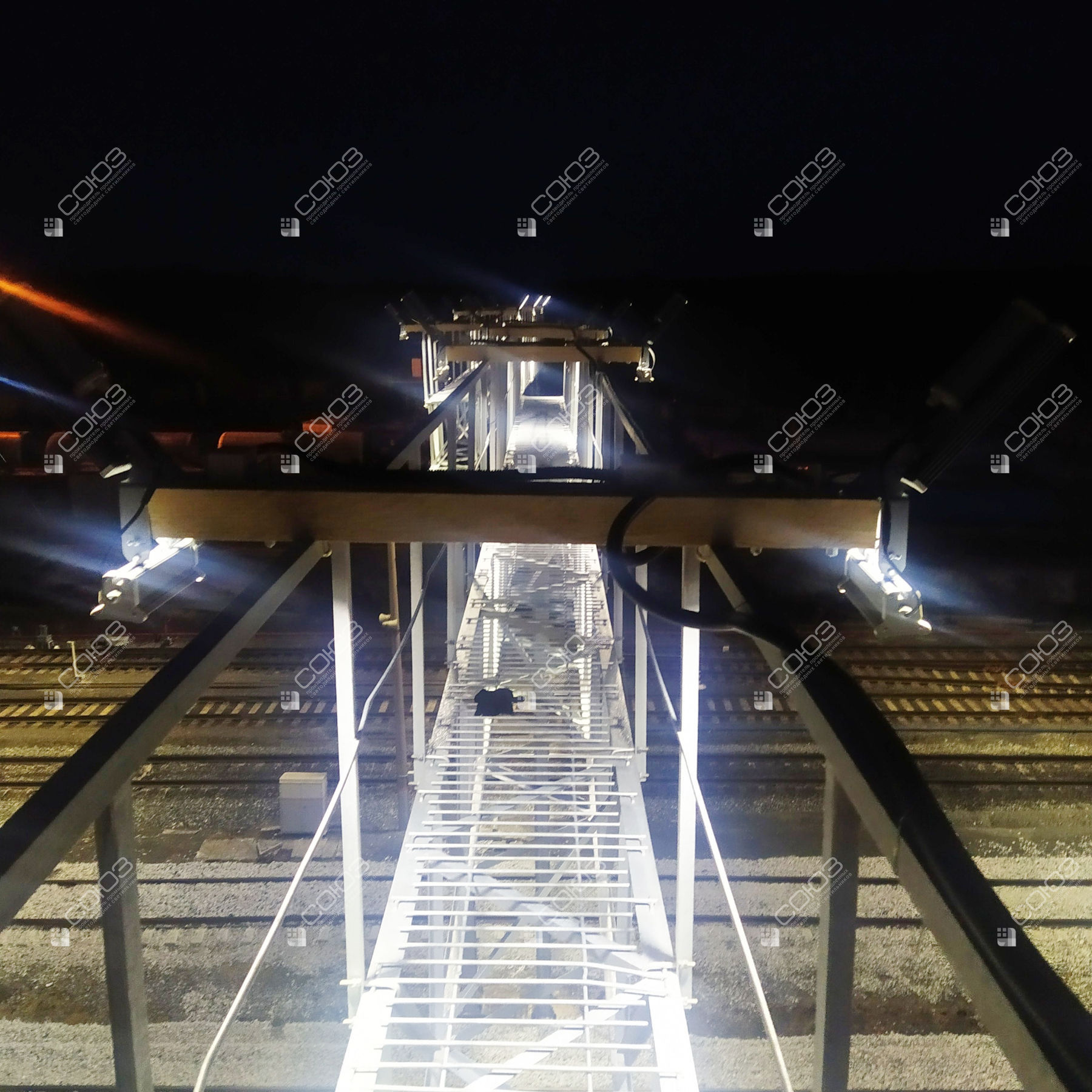

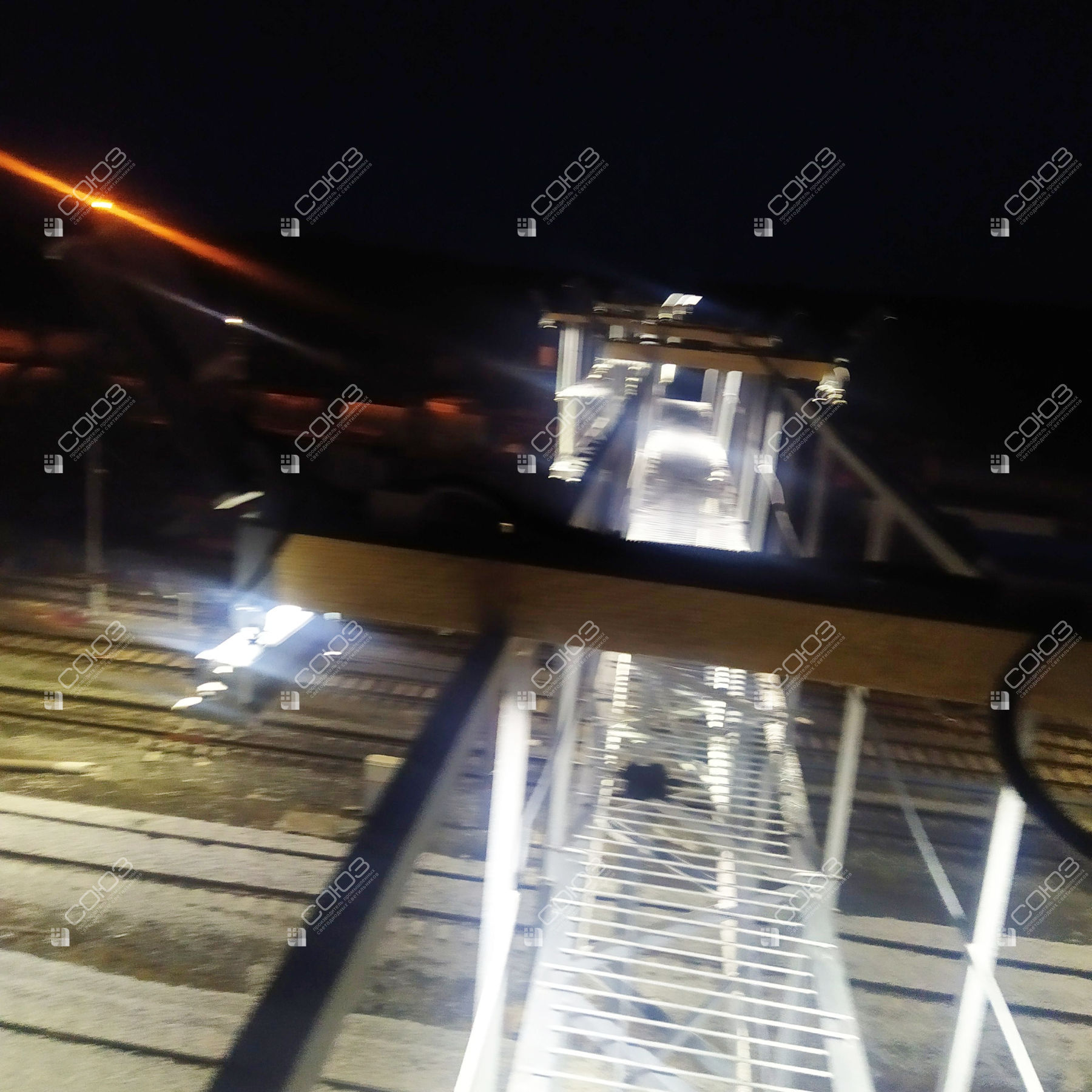

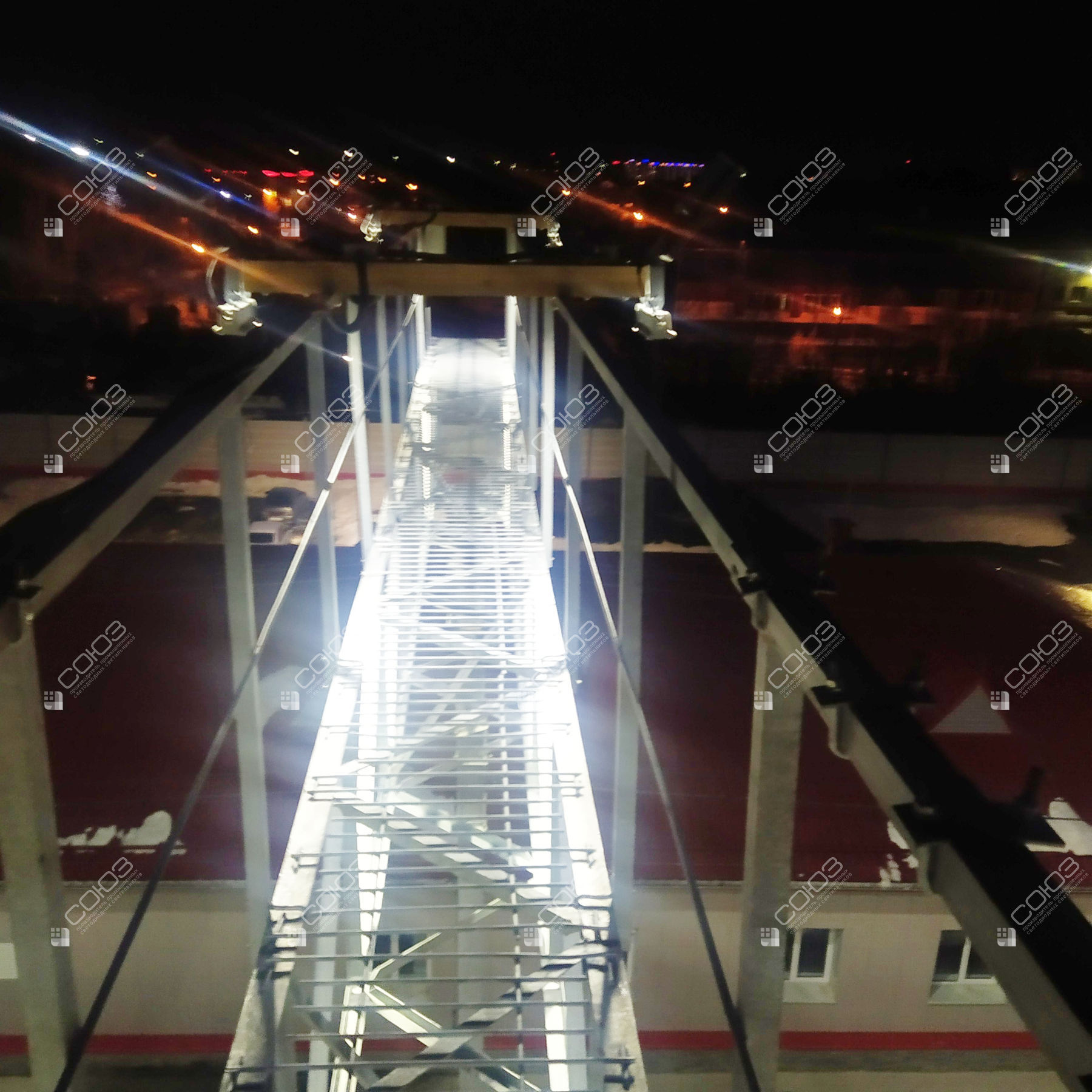

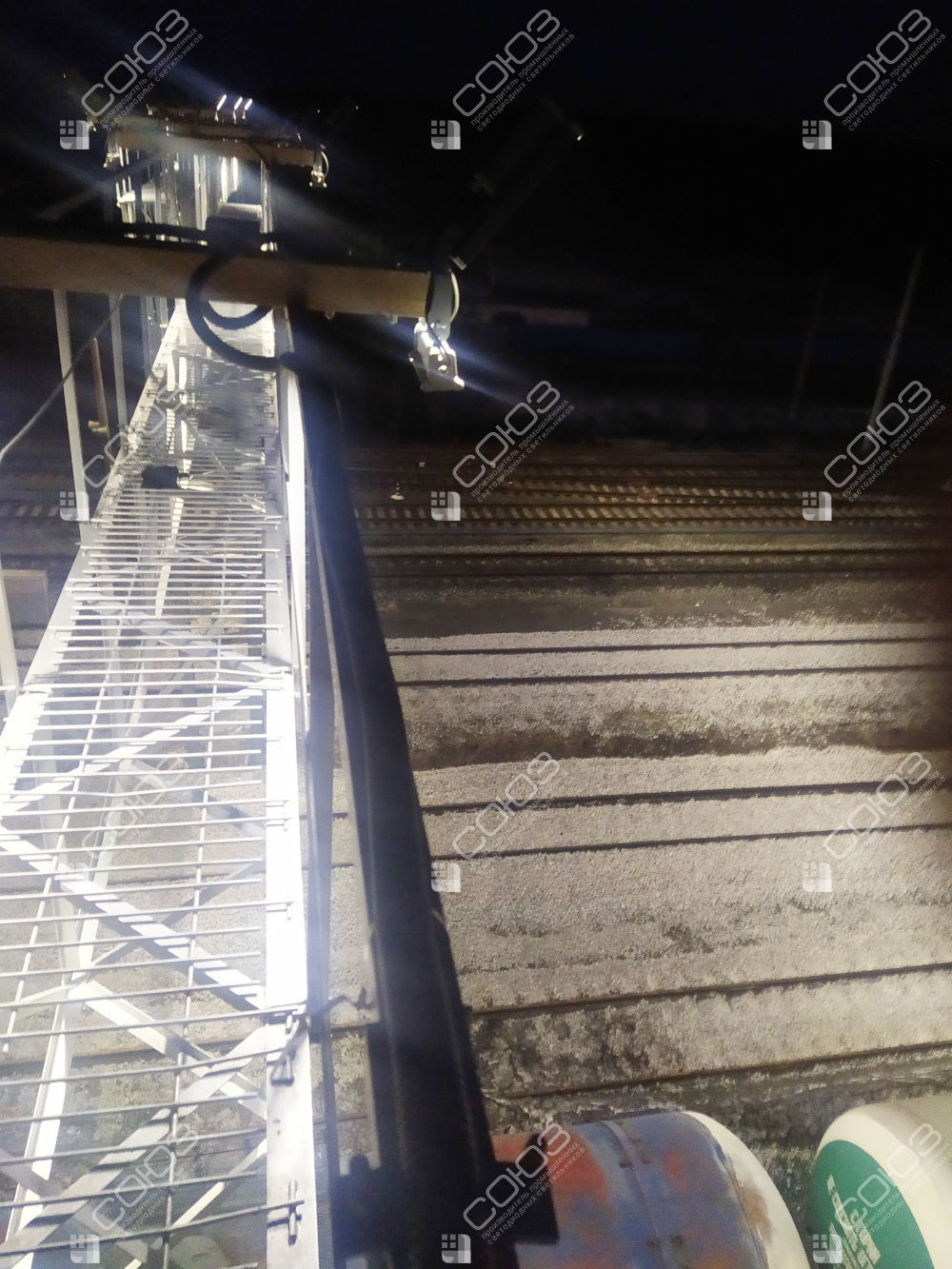

Жёсткая фиксация и независимая регулировка модулей
Комплекс фиксируется на деревянном брусе жёсткой поперечины. Верхний и нижний светодиодные модули независимо регулируются по углу наклона, поэтому свет распределяется по ближним и удалённым участкам пути.
Стабильная работа в промышленной электросети
Комплекс рассчитан на круглогодичную работу на железной дороге
Степень защиты IP67 полностью исключает попадание пыли и воды. Корпус изготовлен из алюминия АД31 и защищён полимерным покрытием, рассеиватель выполнен из ударопрочного оптического поликарбоната. Рабочий диапазон температур составляет от −60 до +45 °C, срок службы — 100 000 часов.
Мощность выбирается по расстоянию между поперечинами и требуемой освещённости
При расчёте учитываются ширина путевого развития, расстояние между опорами, высота установки, количество путей и необходимый уровень освещённости. Расчёт определяет мощность ригельных комплексов и направление каждого светодиодного модуля.
Производим ригельные светильники для железнодорожной инфраструктуры
Собственное российское производство работает с 2009 года. Светильники проверяются в лаборатории и интегрирующей сфере, светодиодные платы выпускаются на автоматической SMD-линии. Гарантия на СОЮЗ 26-90/3-67 — 5 лет.
