Мобильное освещение сварочно-сборочного участка на 36 В

Решение на объекте

Свет, который перемещается вместе с зоной сборки

На первом снимке два светильника находятся на общей планке жёлтого штатива перед крупным изделием. Общее освещение цеха не всегда достигает нижней части такой конструкции: корпус перекрывает поток, а рабочая зона меняется по мере сборки. Переносной комплект позволяет поставить источники ближе к нужному участку.

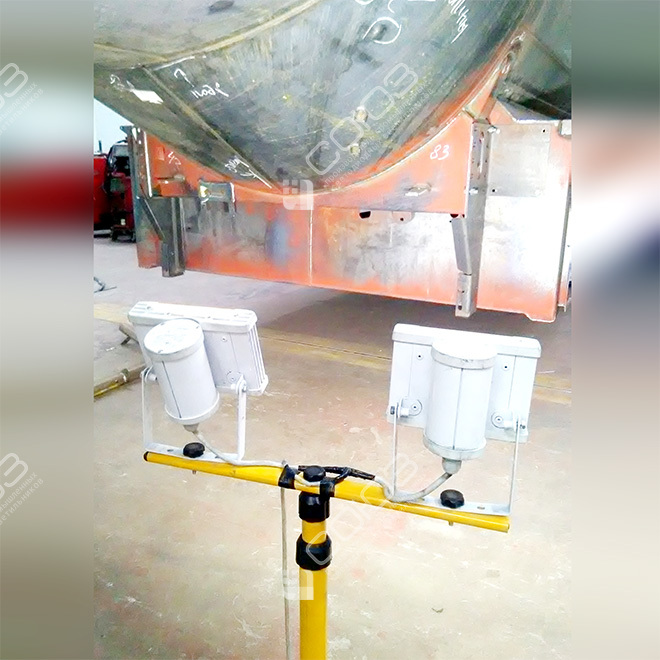

Две поворотные скобы дают возможность выбрать направления отдельно. Один прибор можно навести на место выполнения операции, другой — на соседнюю поверхность или подход к ней, если это требуется по задаче. Размещение рассматривают для подготовки, сборки и осмотра конструкции. Важна не только яркость, но и свободное пространство вокруг штатива: ноги треноги, кабель и инструмент не должны затруднять перемещение сотрудников или подачу деталей.

Практические особенности мобильного комплекта

Выбор комплекта для сборочного поста

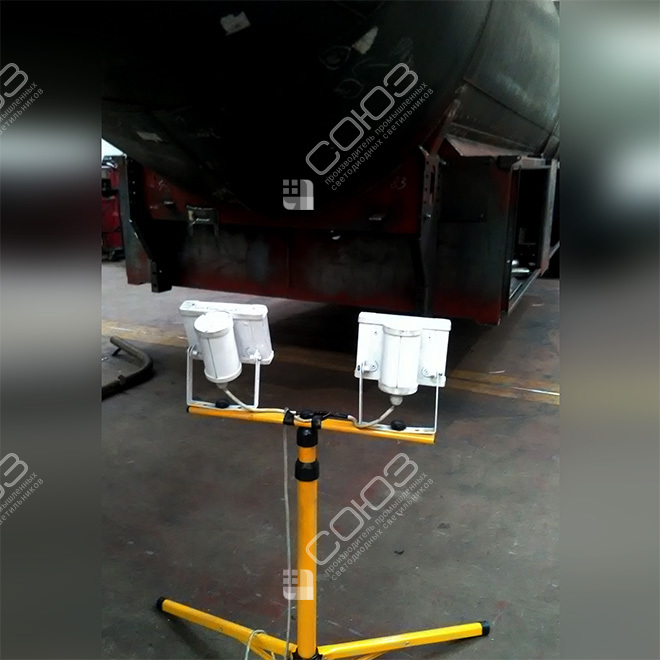

Параметры телескопического штатива с треногой позволяют оценить размещение: высота регулируется от 65 до 160 см, предусмотрена установка одного или двух прожекторов СОЮЗ мощностью до 40 Вт. Сравните светильники на 36 В и освещение цехов, чтобы связать местный свет с общим.

Похожий принцип показан в проектах временного освещения резервуара и местного освещения подвала на штативе. Для вашего участка укажите размеры изделий, высоту зоны сборки и доступную площадь для треноги. Покажите точки, которые закрываются от потолочного света. Если комплект перемещают вдоль изделия, полезно отметить последовательность операций и предполагаемые места установки на каждом этапе.

Питание 36 В и расчёт местной подсветки

Сверьте маркировку СОЮЗ и технический паспорт: используемые приборы рассчитаны на 32–42 В переменного тока. Источник питания и кабель выбирают по проекту рабочего поста с учётом двух светильников и длины линии. Возможность применения в конкретных условиях сварочного участка согласуют по температуре, загрязнению и воздействию технологического процесса.

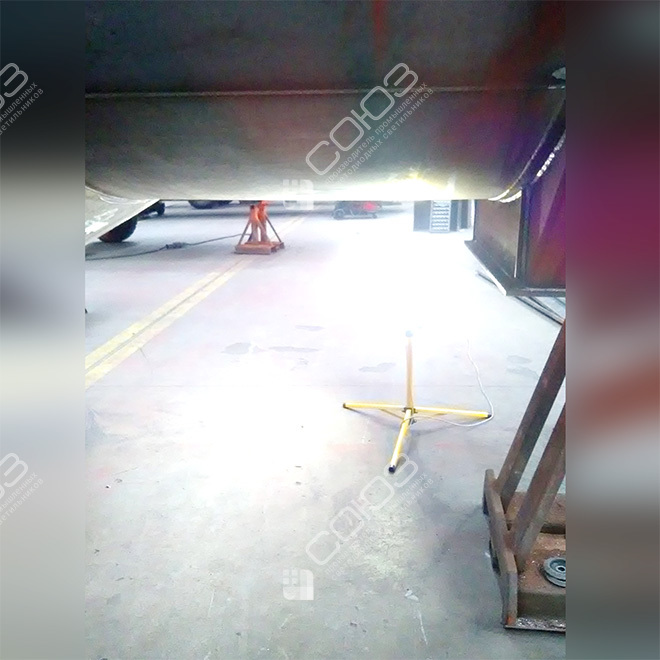

Изучите нормы освещённости, чтобы определить требования к сборке и осмотру. Кривые силы света объясняют широкий охват 120°, а IES-файлы позволяют рассчитать свет на выбранной поверхности. Крупную конструкцию учитывают как препятствие. При проверке оценивают тень от рук и инструмента, блики на металле и видимость соединения из рабочей позы. Повышение мощности не заменяет правильного расположения: иногда перенос штатива в сторону даёт более полезный свет на закрытом участке изделия.

Изготовление и поддержка

Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
