Освещение магазина «Светофор» в Перми

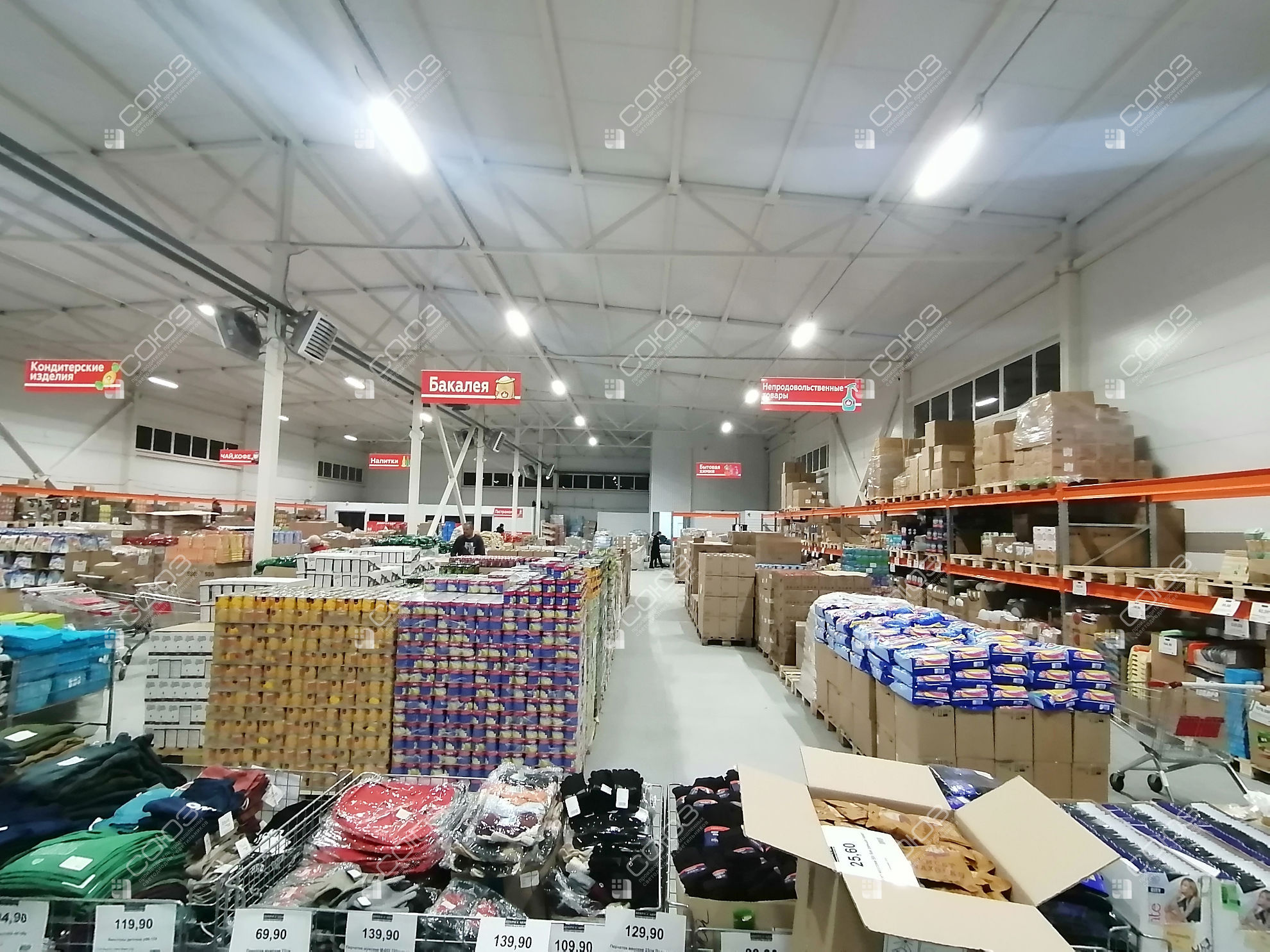

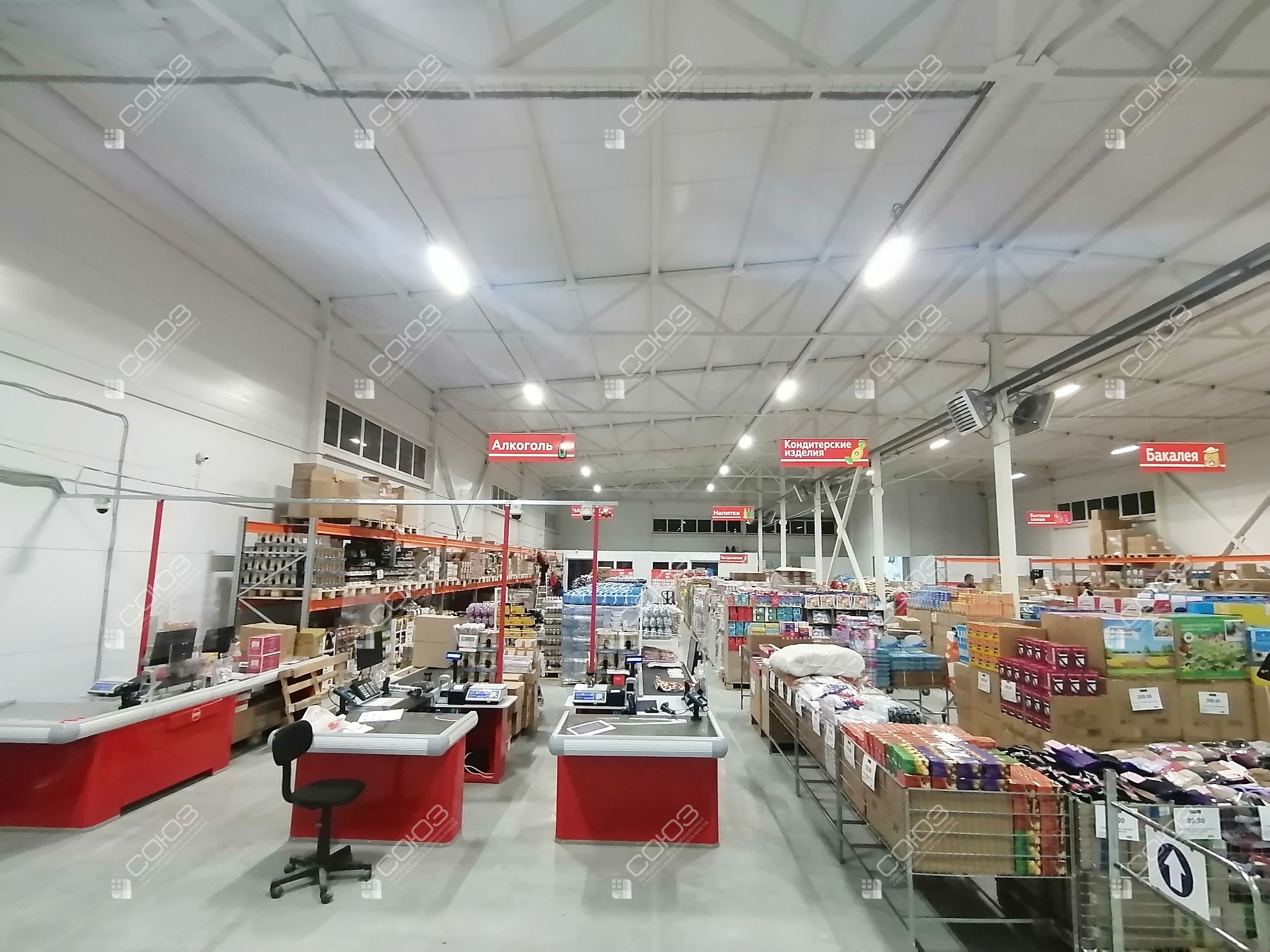

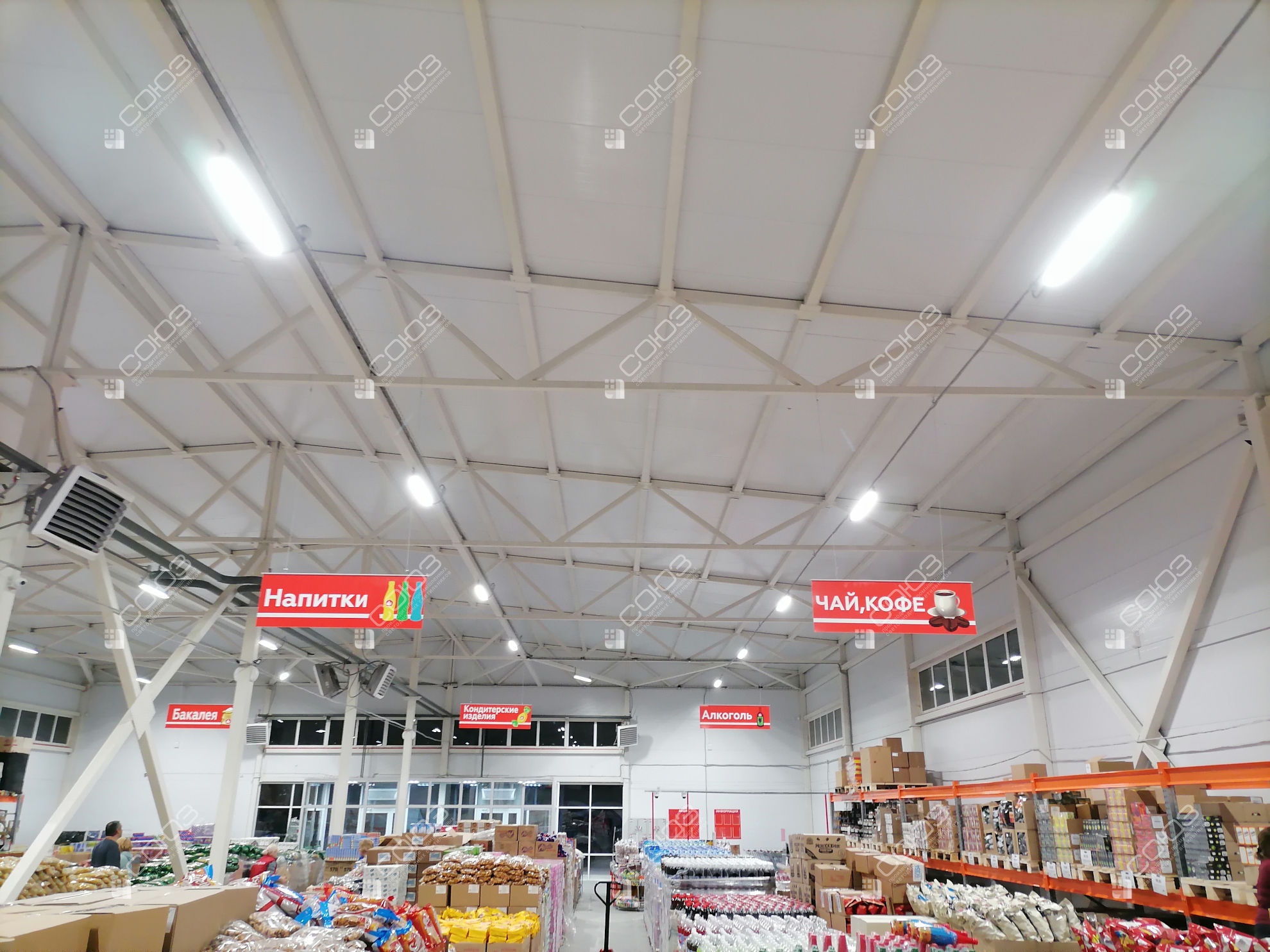

Магазин «Светофор» в Перми: линейные светильники СОЮЗ 34, 100 Вт под металлическими фермами. В галерее — торговые ряды, проходы, кассовая зона и холодильное оборудование.
Проект реализован на светильниках:
Решение на объекте
Линейное освещение магазина складского формата
Один зал — несколько зон

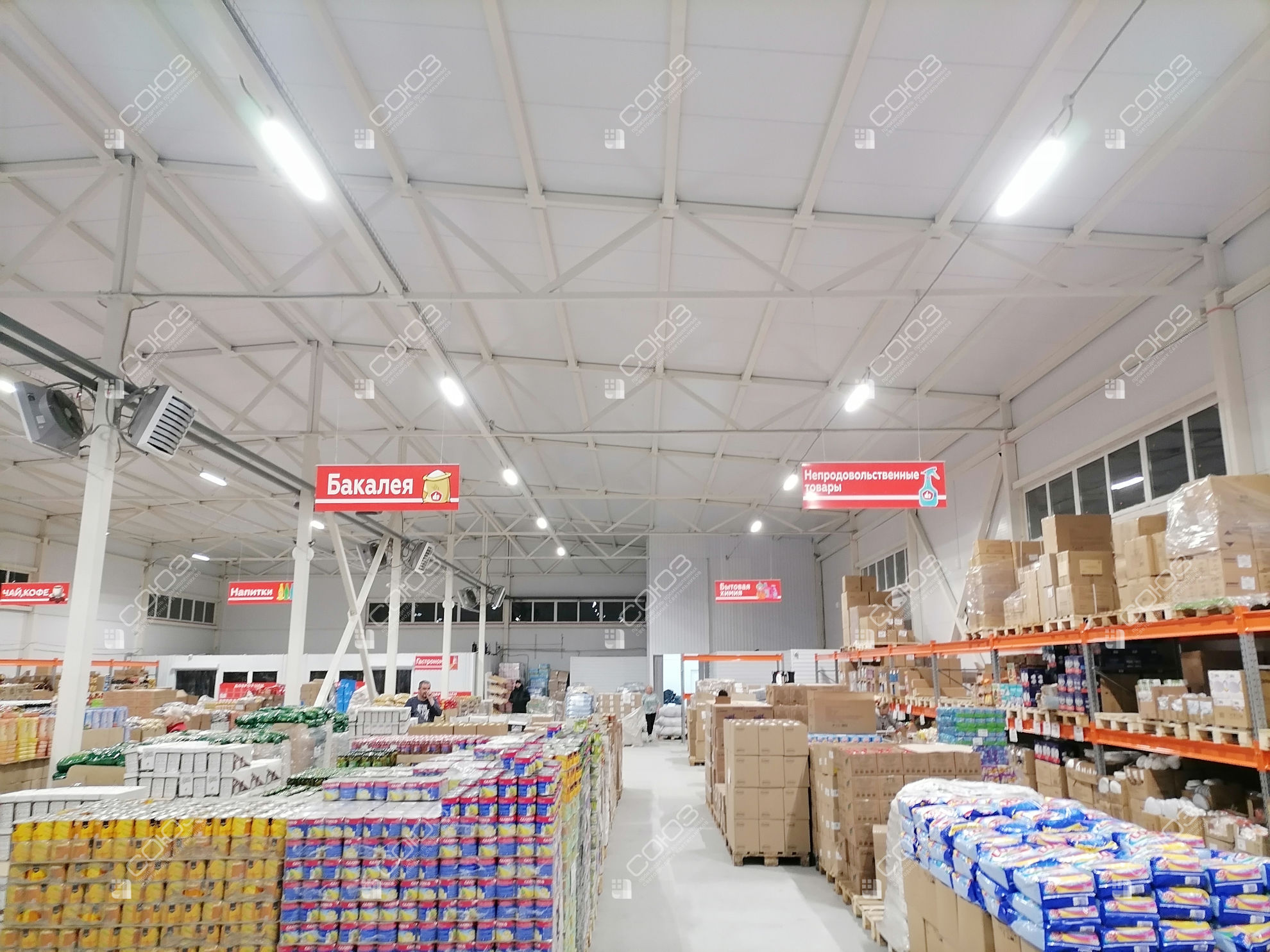

В магазине «Светофор» в Перми общее освещение охватывает проходы между товарными рядами, кассовую зону и пространство возле холодильных витрин. Высокая кровля и открытые металлические фермы позволяют разместить приборы над торговым пространством.
Свет вдоль торговых рядов

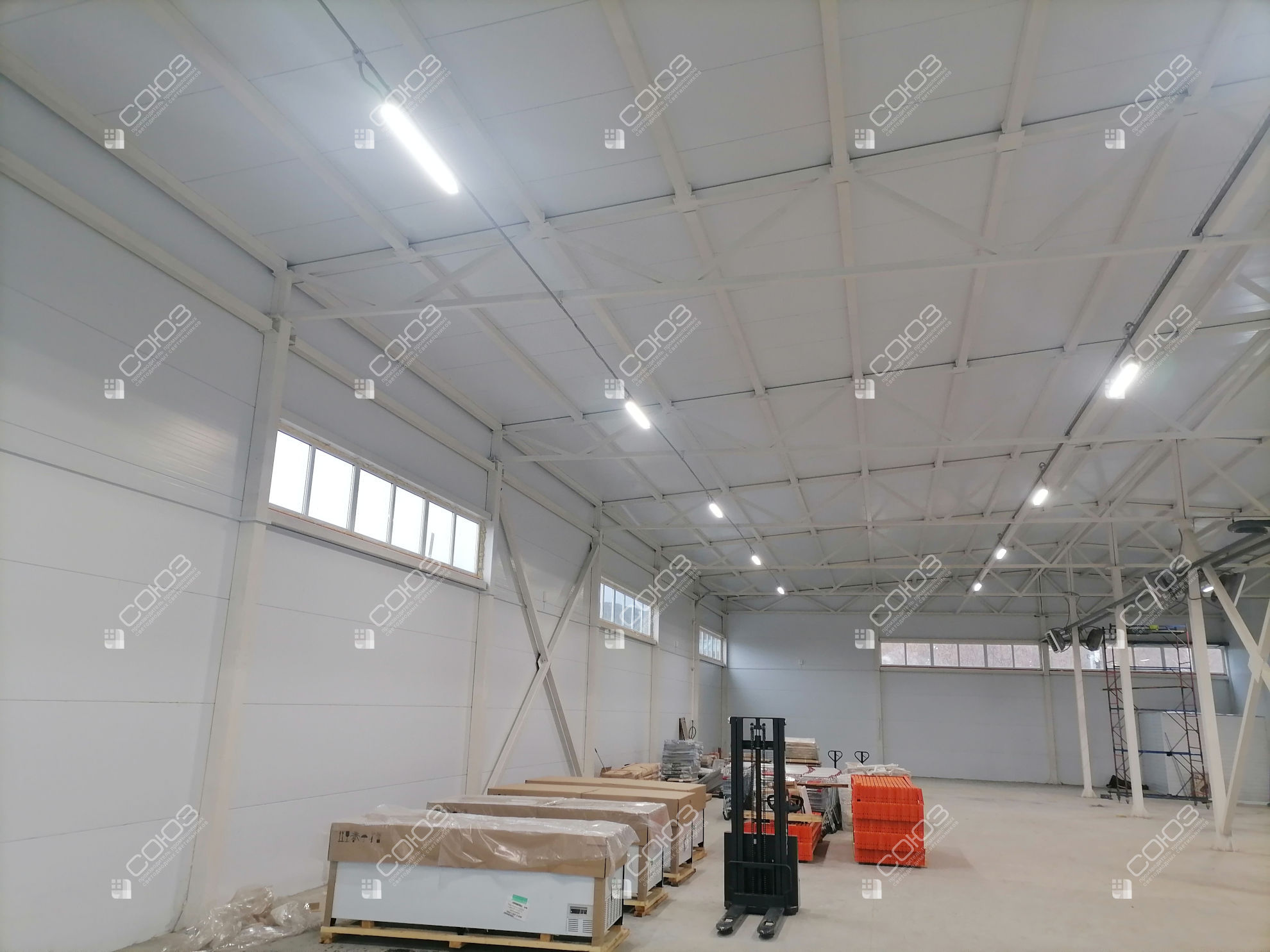

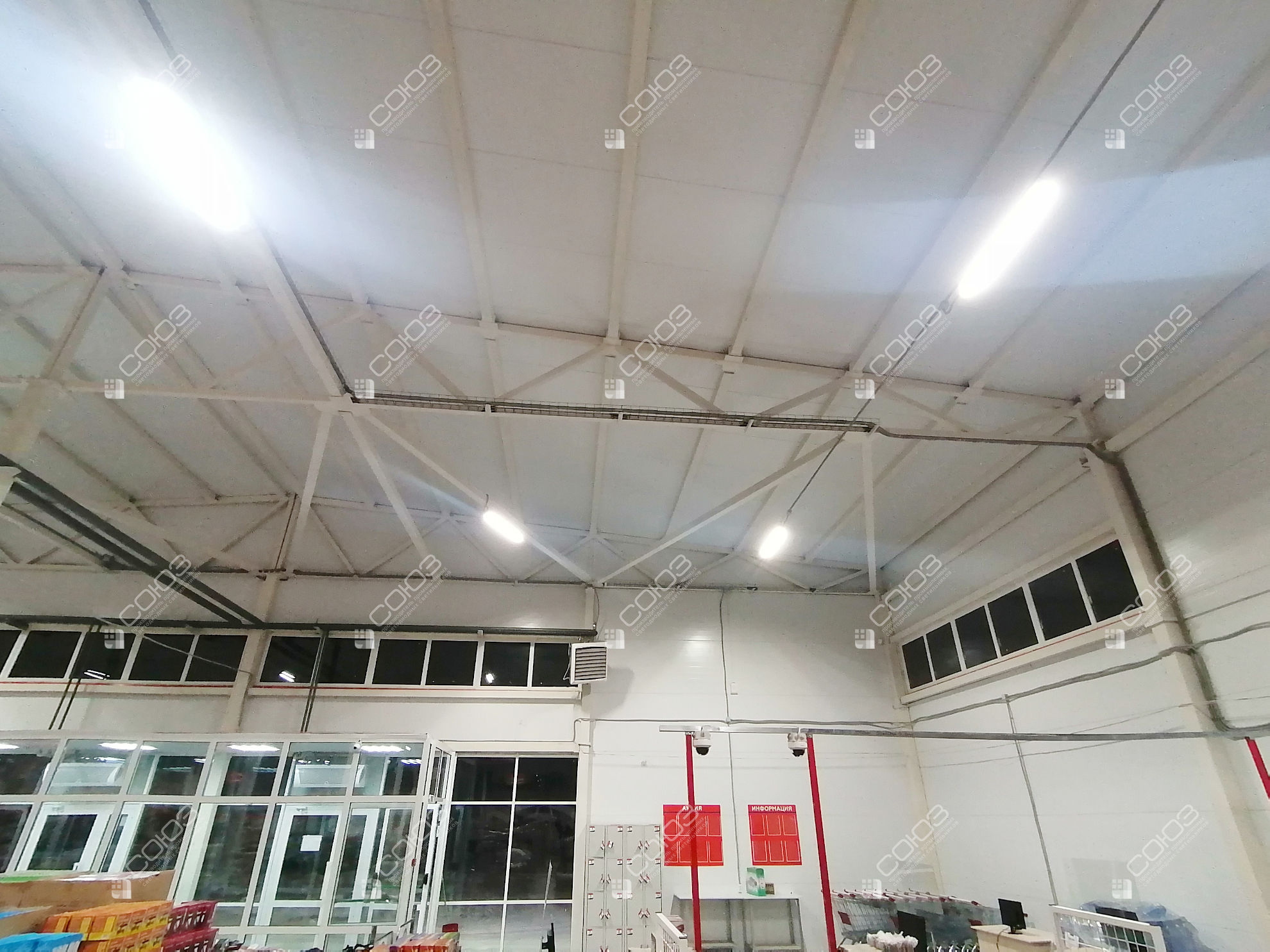

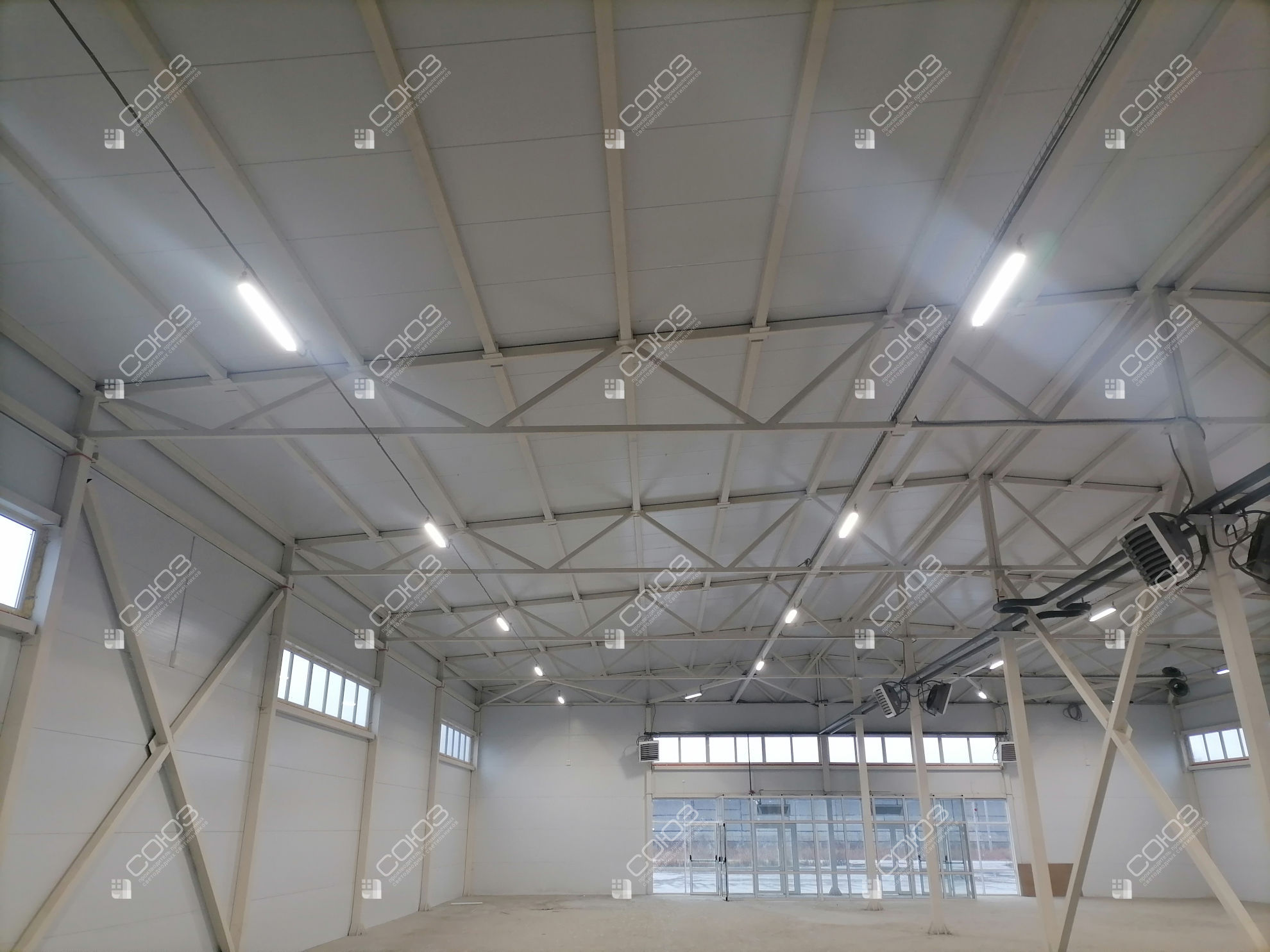

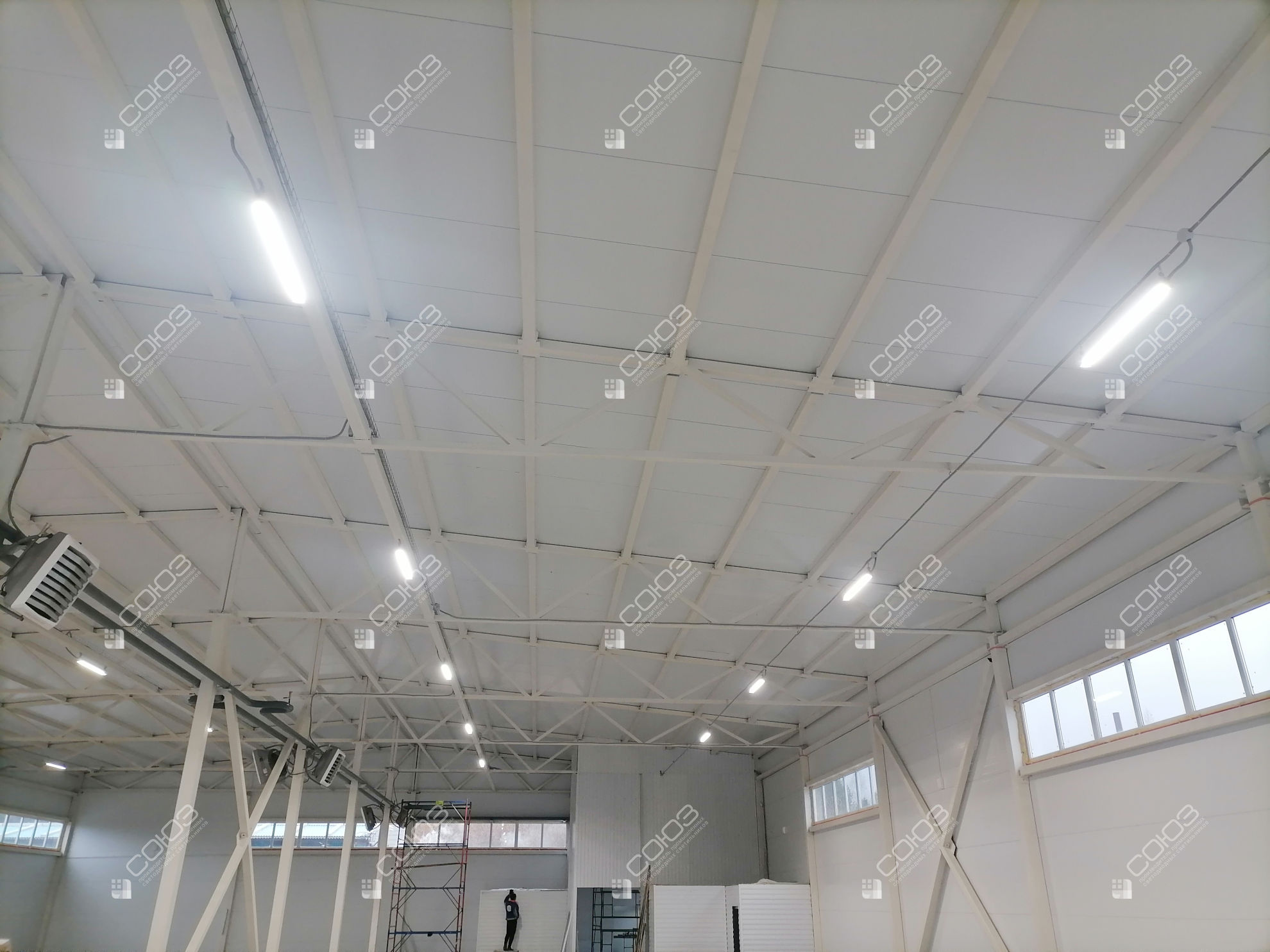

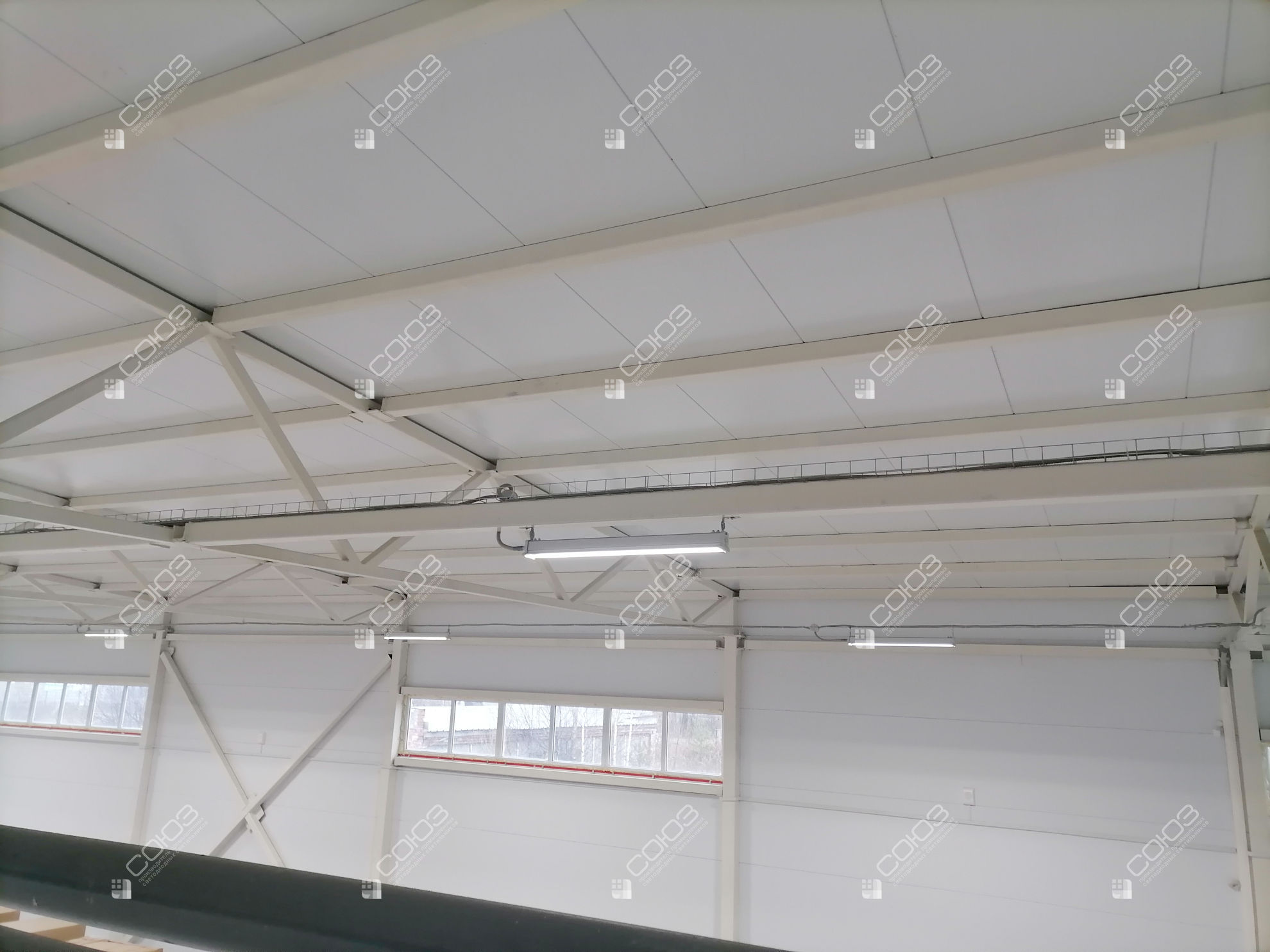

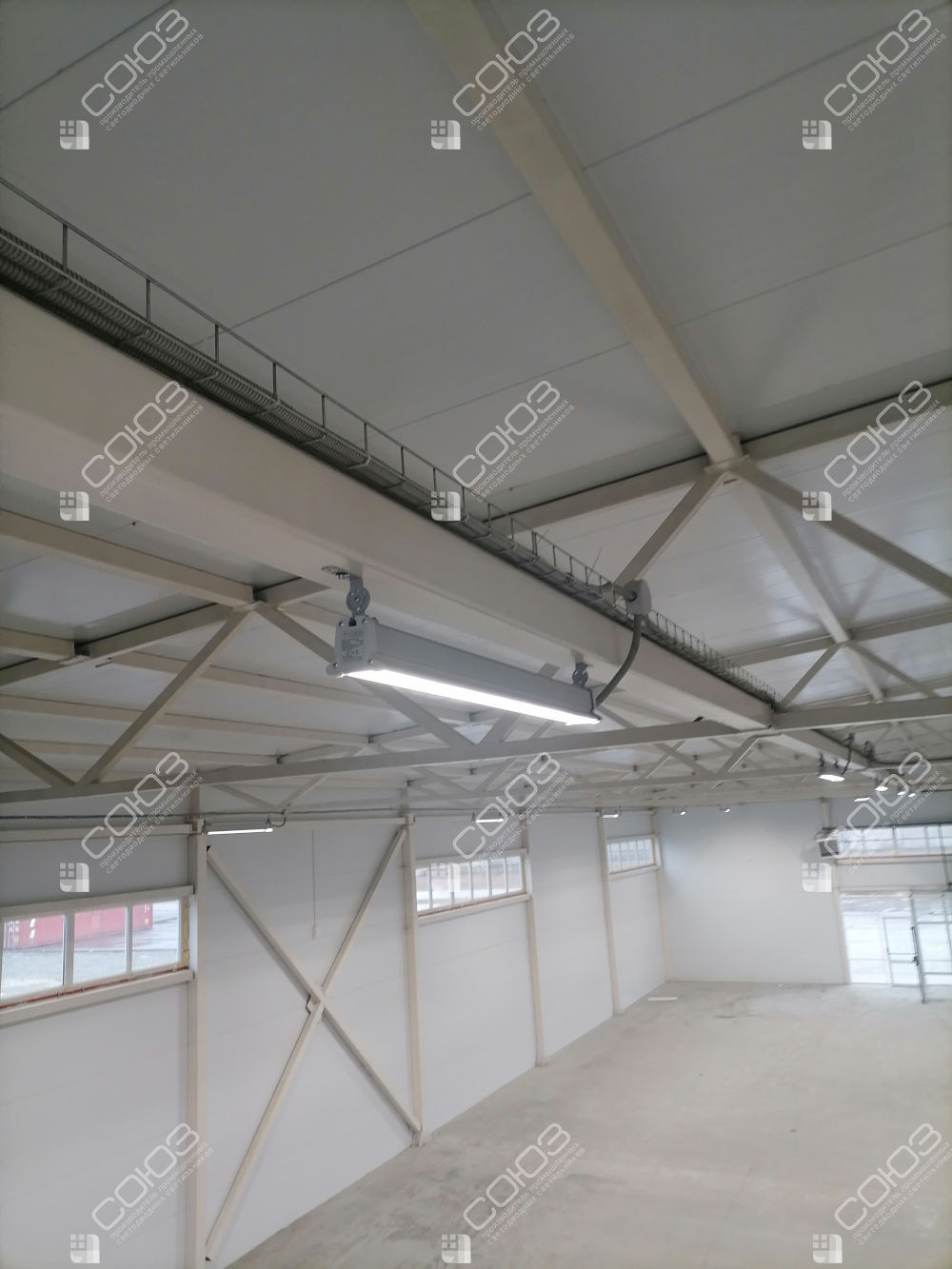

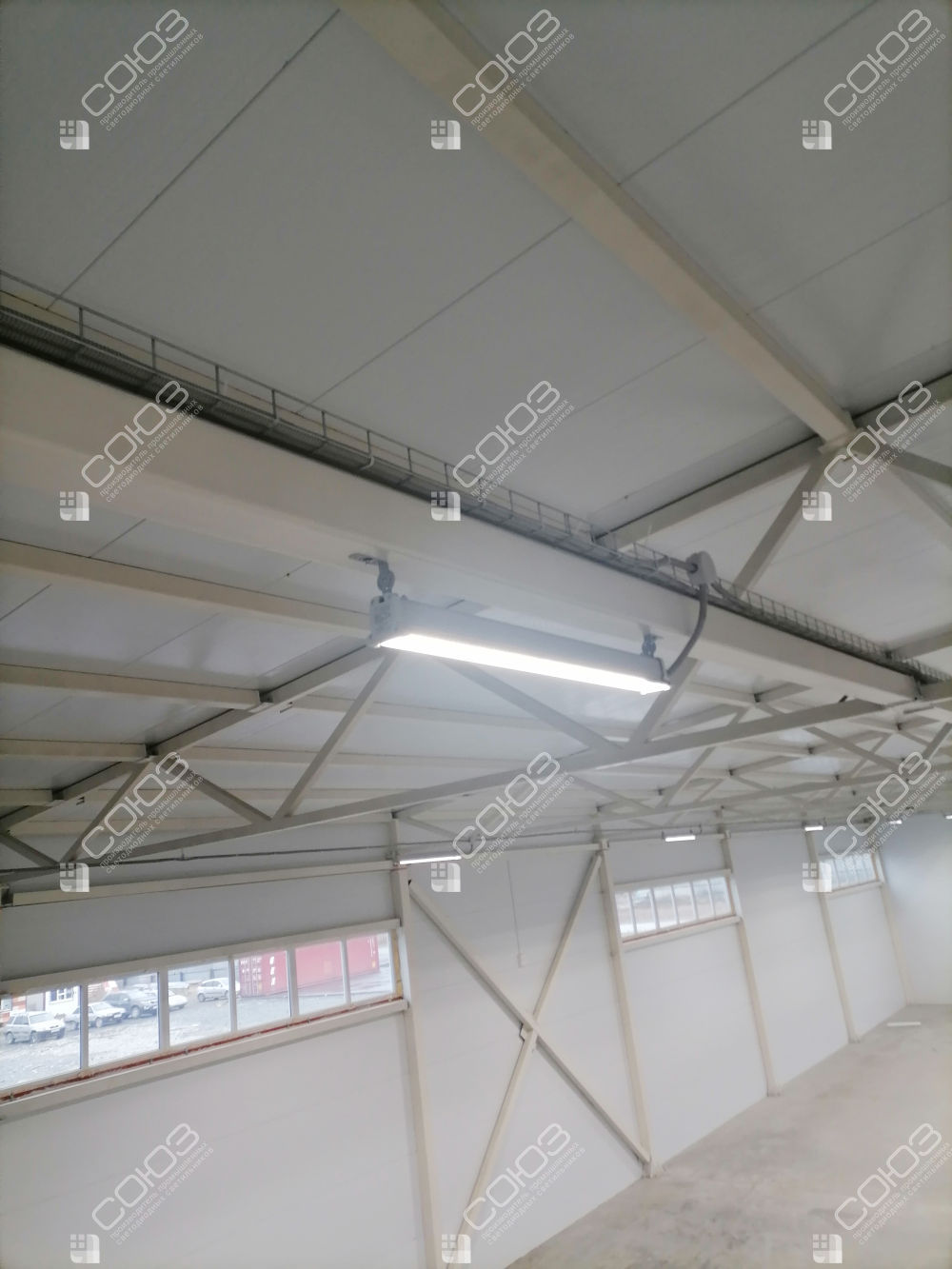

Линейные светильники установлены под кровлей последовательными рядами. Фотографии показывают их расположение относительно стеллажей и касс. При такой планировке важно освещать не только пол прохода, но и обращённые к покупателю поверхности товарной выкладки.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение торгового зала
Задайте размеры торгового зала или магазина — посмотрите количество светильников СОЮЗ 34-100/1-65 на 100 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом стеллажей, витрин, кассовой зоны и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 34-100_1-65.IES с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 5,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 90°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
Линейные светильники СОЮЗ 34 на 100 Вт

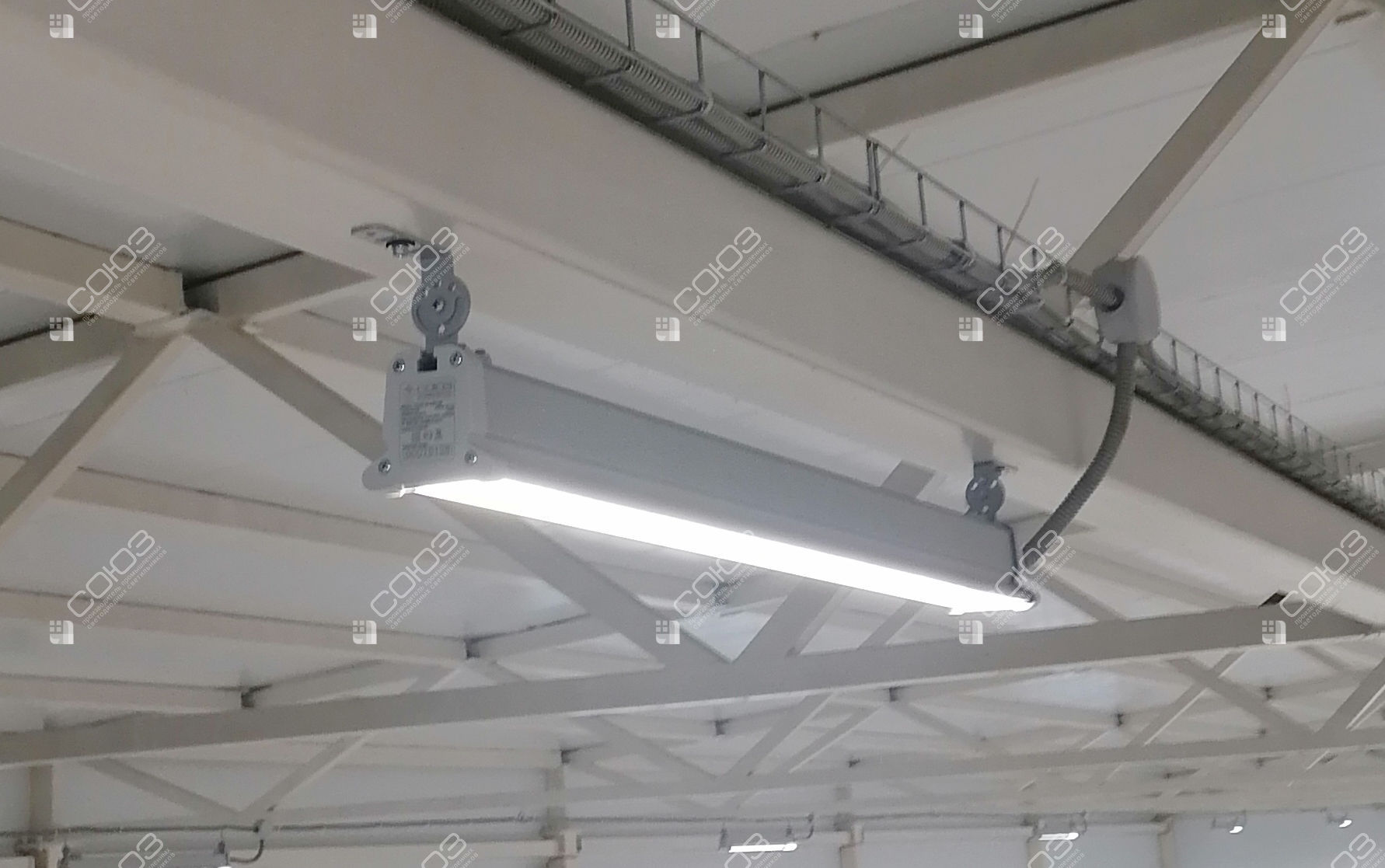

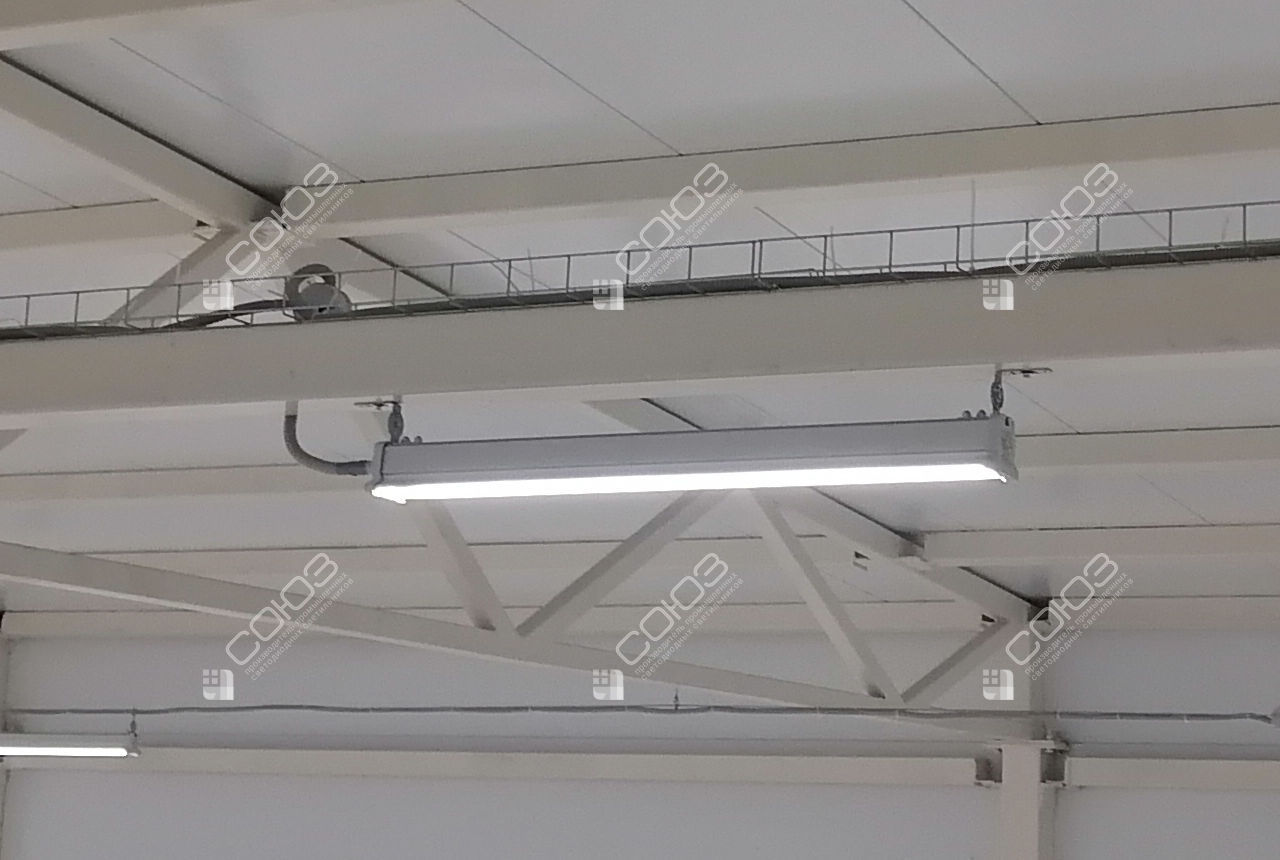

Алюминиевый корпус служит теплоотводом, источник питания находится внутри. Поворотные скобы позволяют закрепить светильник и выставить его положение относительно монтажной поверхности.
В карточках проекта представлены исполнения с прозрачным и матовым защитным экраном. Их световой поток различается.
Два исполнения защитного экрана
СОЮЗ 34-100/1-65
Прозрачный экран · 15 253 лм. При подборе учитывают высоту установки и положение светильника относительно линии взгляда. Полные характеристики и документы доступны в карточке.
СОЮЗ 34-100/1-65 (МС)
Матовый рассеиватель · 14 566 лм. Делает светящую поверхность визуально однороднее и скрывает отдельные яркие точки светодиодов. Это особенно полезно, когда покупатель смотрит вверх на полки.
Что важно для света в торговом зале
Восприятие товара
Обе модели имеют Ra > 80 и цветовую температуру 5000 К. При проектировании проверяют свет на товарных поверхностях с учётом стеллажей, упаковки и отражений.
Комфорт покупателей
Коэффициент пульсаций — менее 1%. Высоту, направление света и рассеиватель выбирают так, чтобы светильники меньше мешали взгляду при движении по залу и выборе товара.
Эксплуатация магазина
IP65 защищает корпус от пыли и водяных струй. Алюминиевый профиль отводит тепло. На светильники действует гарантия 5 лет.
Для похожего объекта
Подбор по планировке магазина
Для нового зала учитывают высоту монтажа, расположение и высоту стеллажей, ширину проходов, кассы и холодильные витрины. Расчёт позволяет выбрать мощность, количество приборов и шаг рядов, проверить освещённость и равномерность в нужных зонах.
Для торговых залов с разной высотой мы собрали матовые линейные светильники 30, 50, 75 и 100 Вт. Все варианты серии представлены в разделе «Линейные светильники СОЮЗ 34».
Подберём освещение для вашего магазина
Пришлите план торгового зала с высотой потолка, стеллажами и кассами. Подготовим бесплатный светотехнический расчёт, схему размещения и предложение по поставке.
