Освещение цеха по производству металлоизделий
Цех по производству металлоизделий освещён накладными светильниками СОЮЗ 24-210/1-67. Мощность — 210 Вт, световой поток — 32 814 лм, угол — 120°.
Проект реализован на светильниках:
Решение на объекте
Общий свет над оборудованием

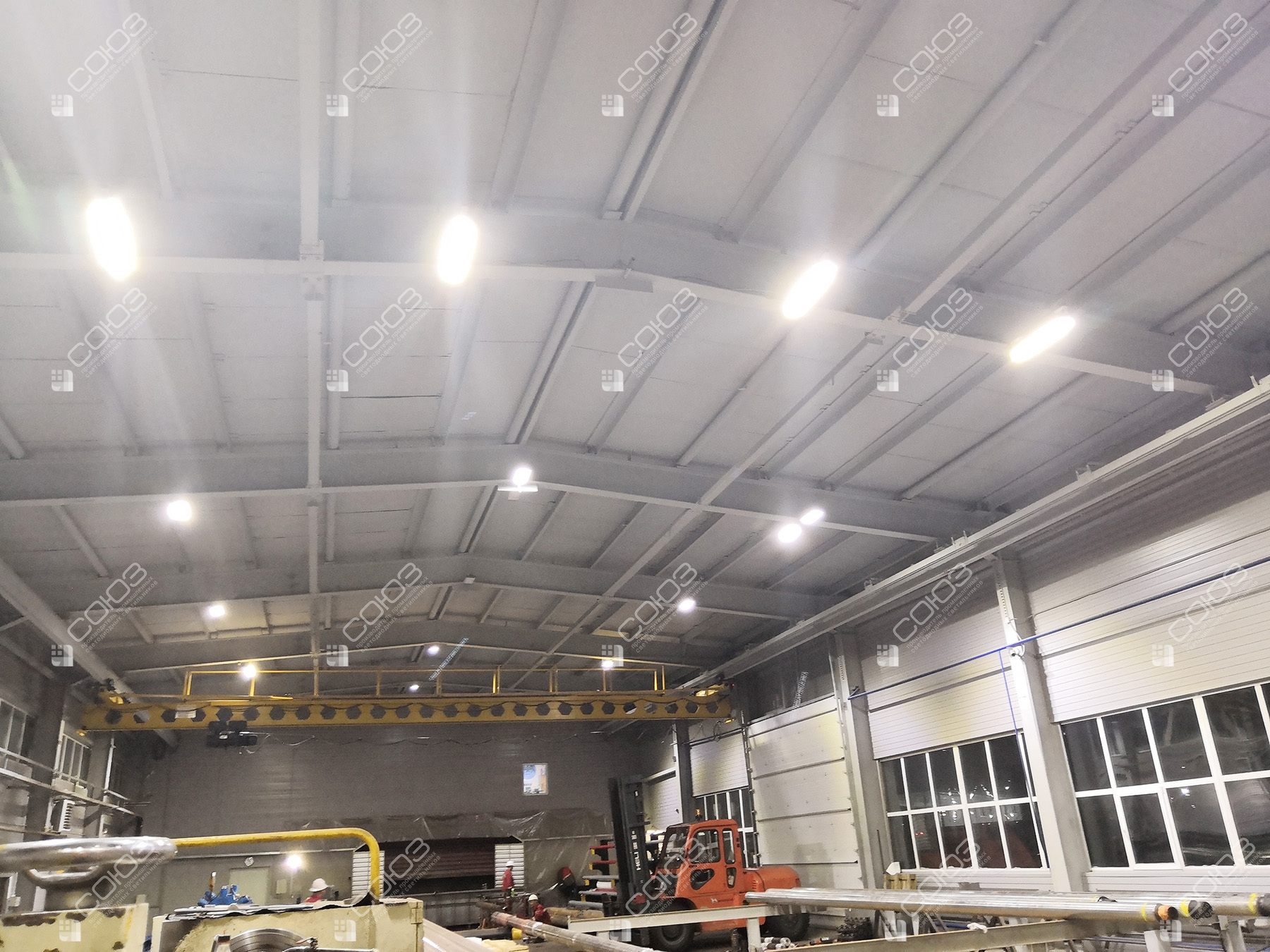

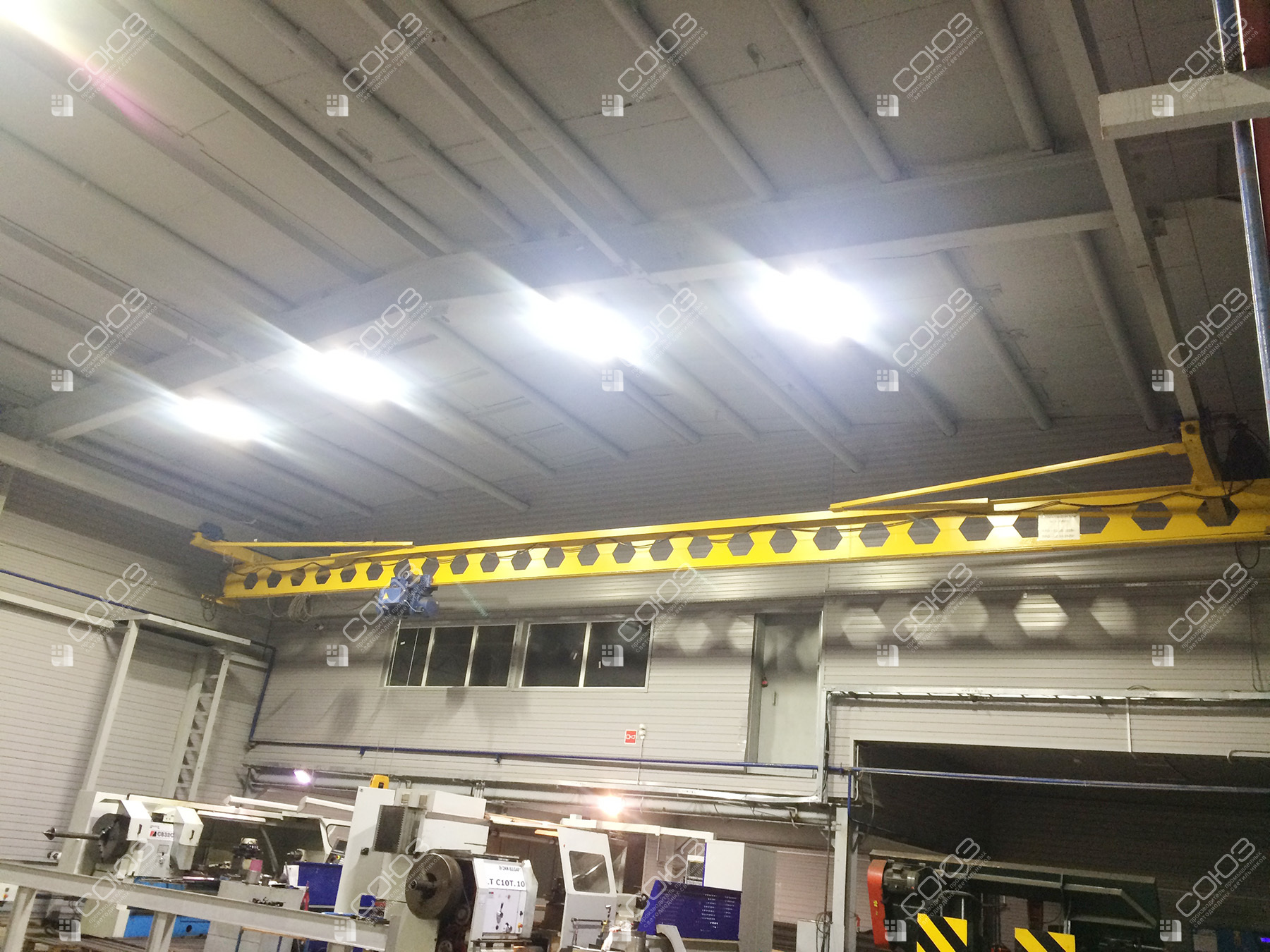

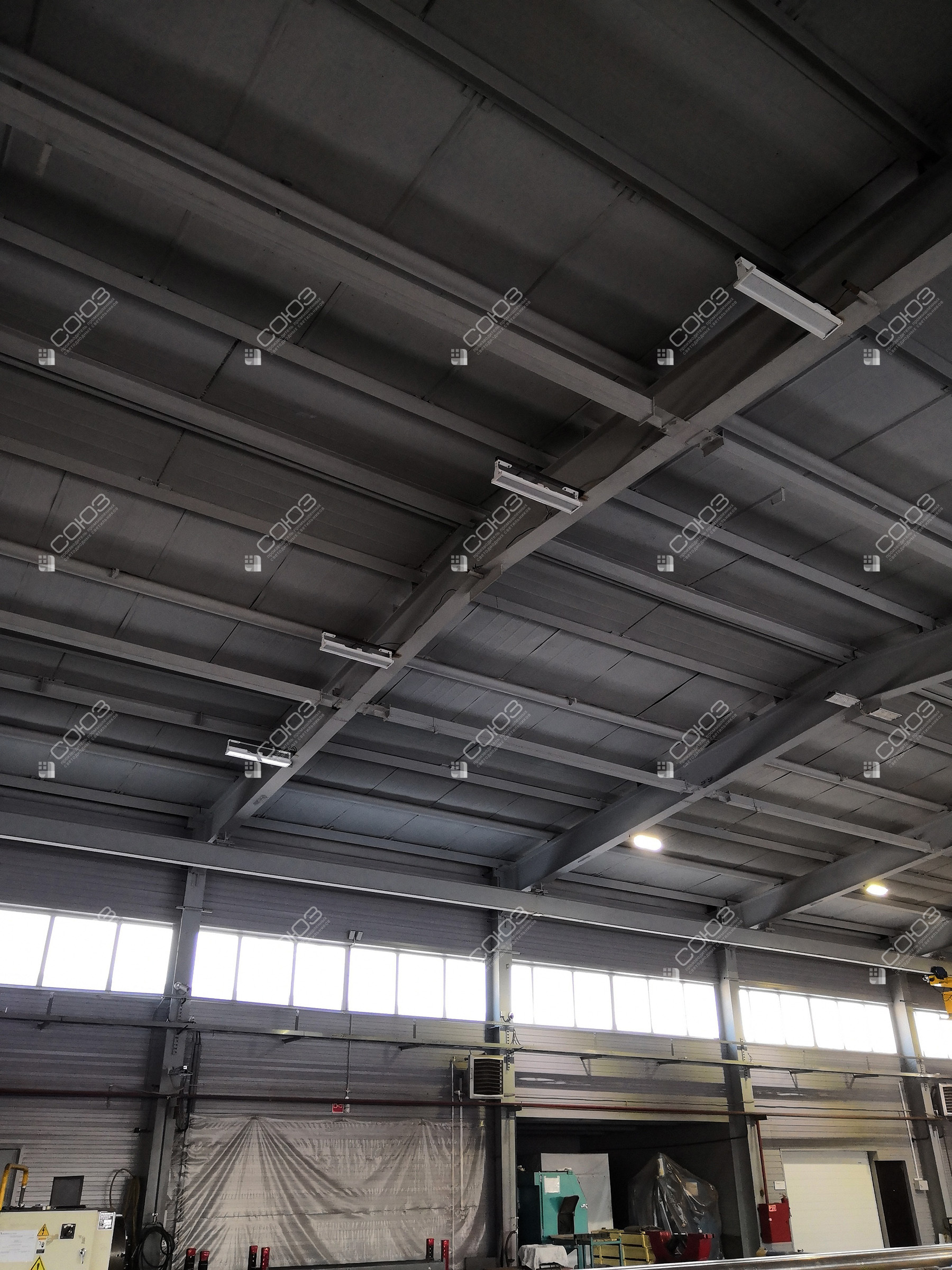

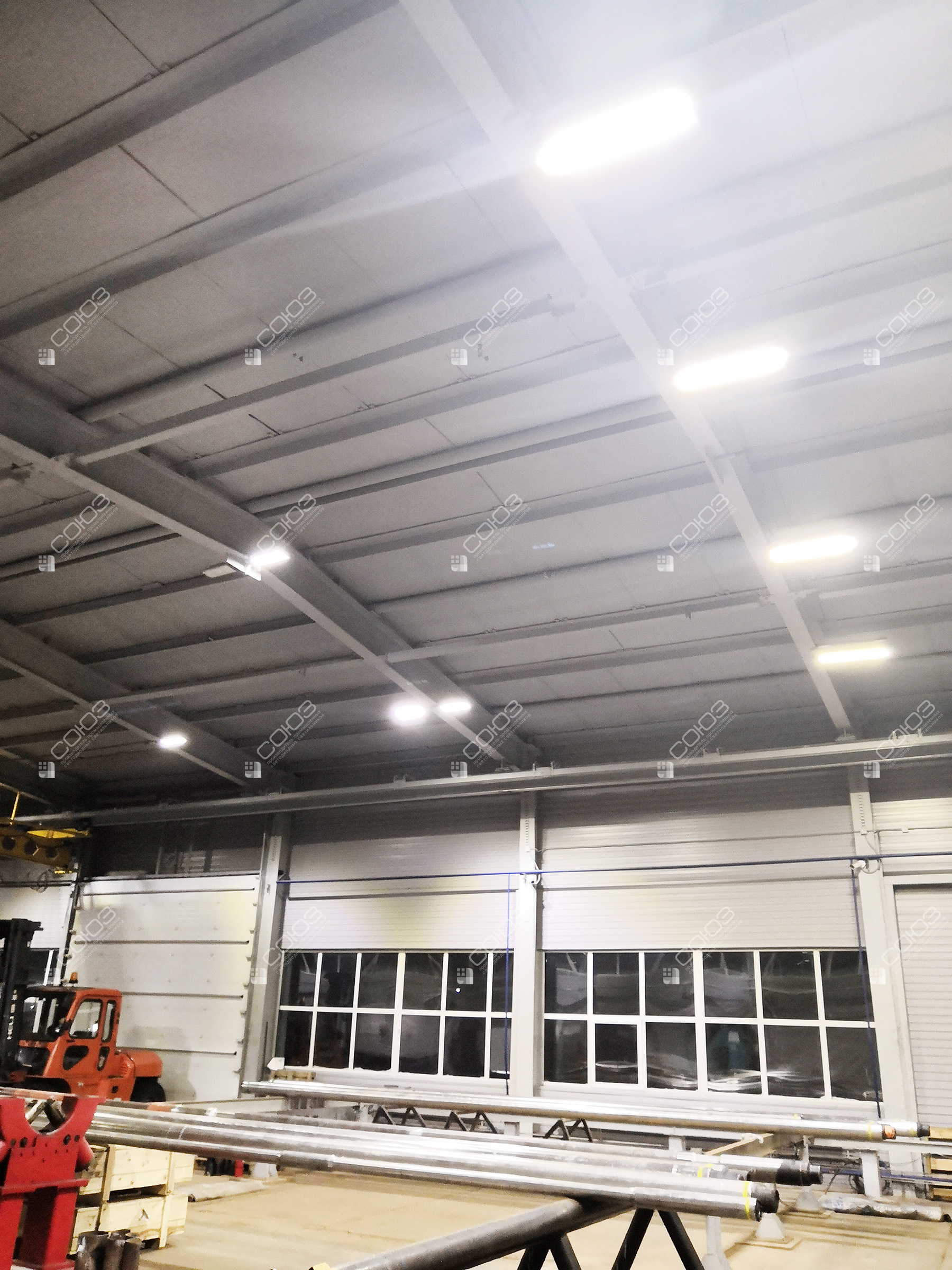

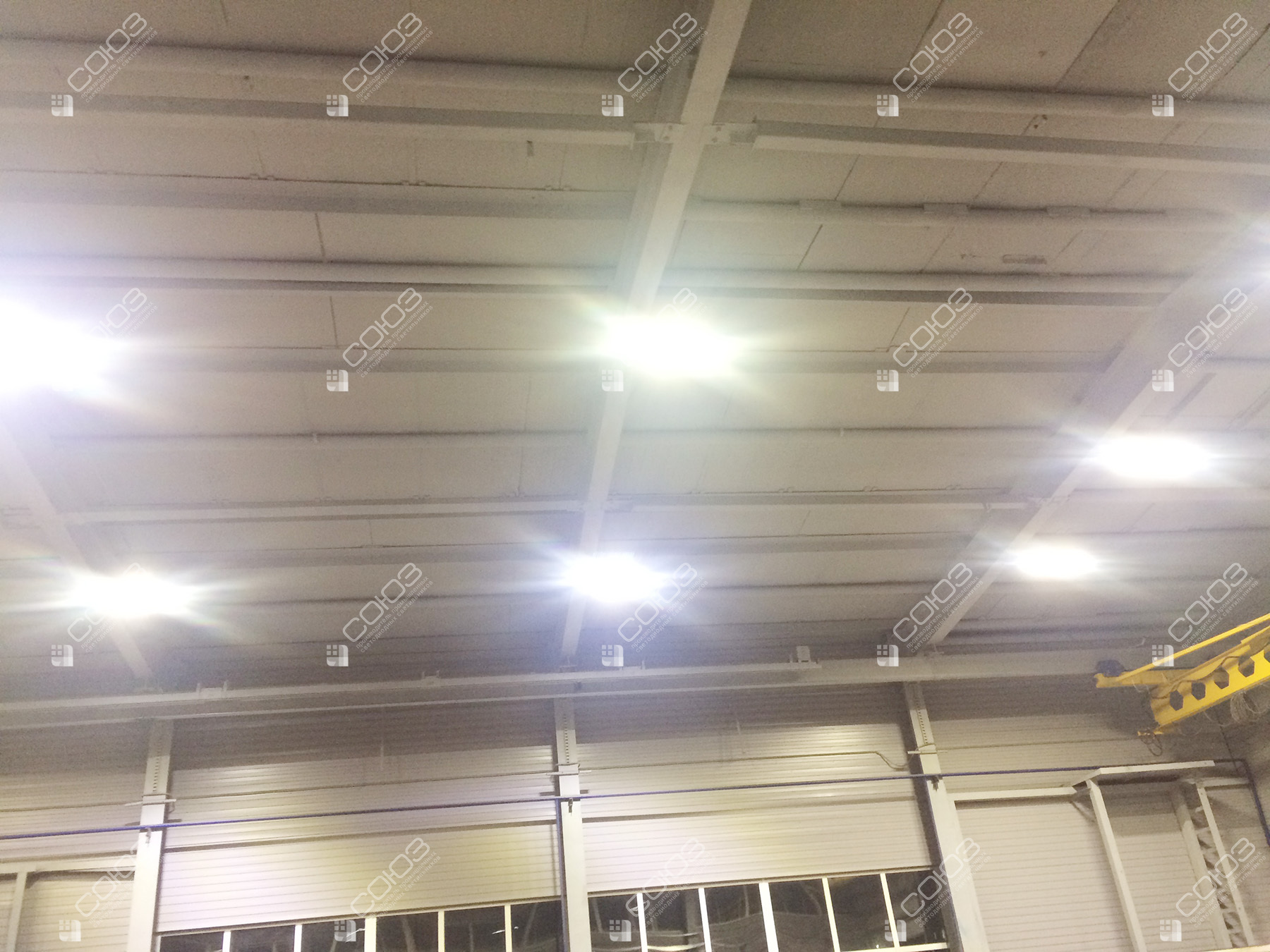

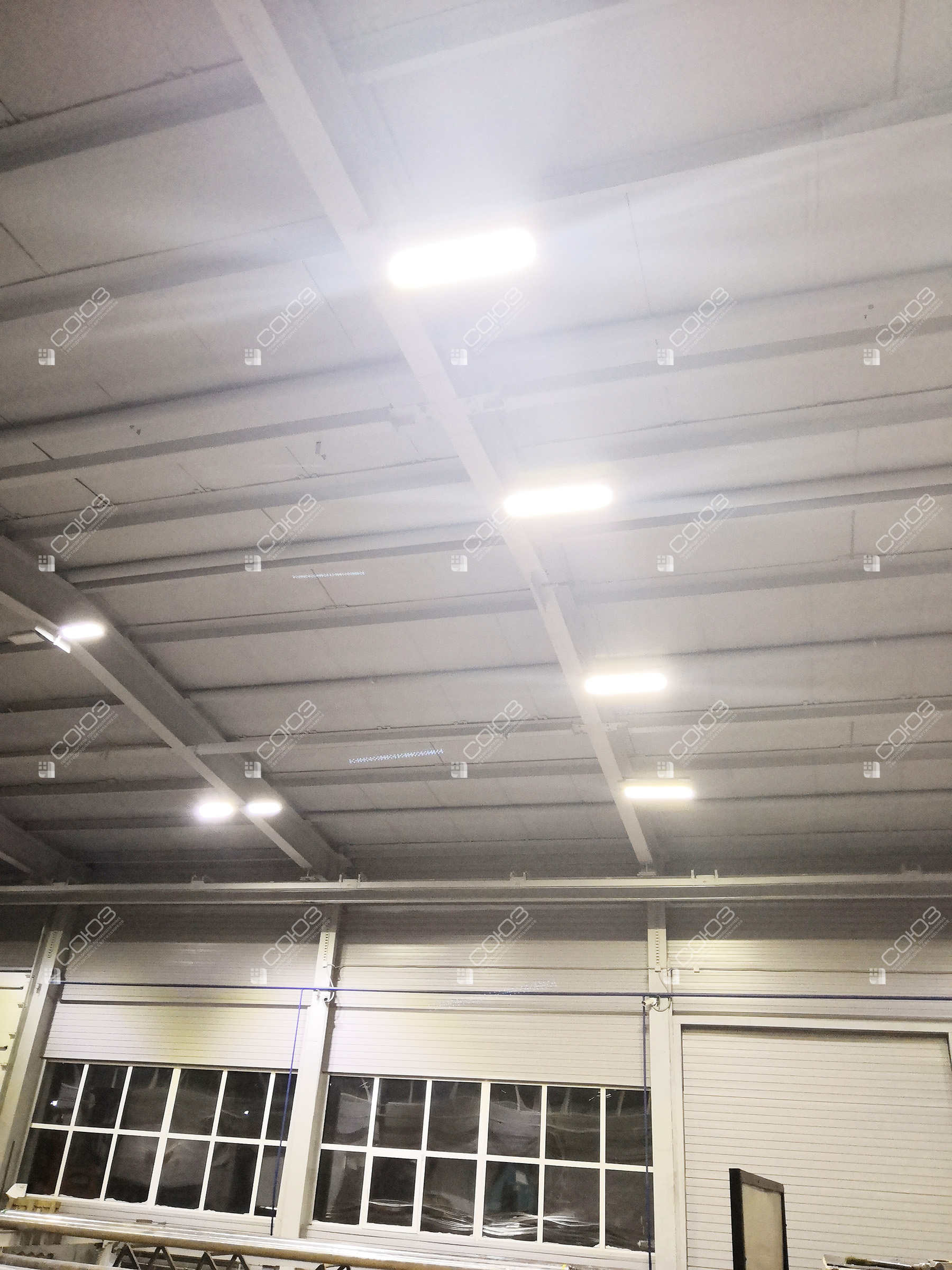

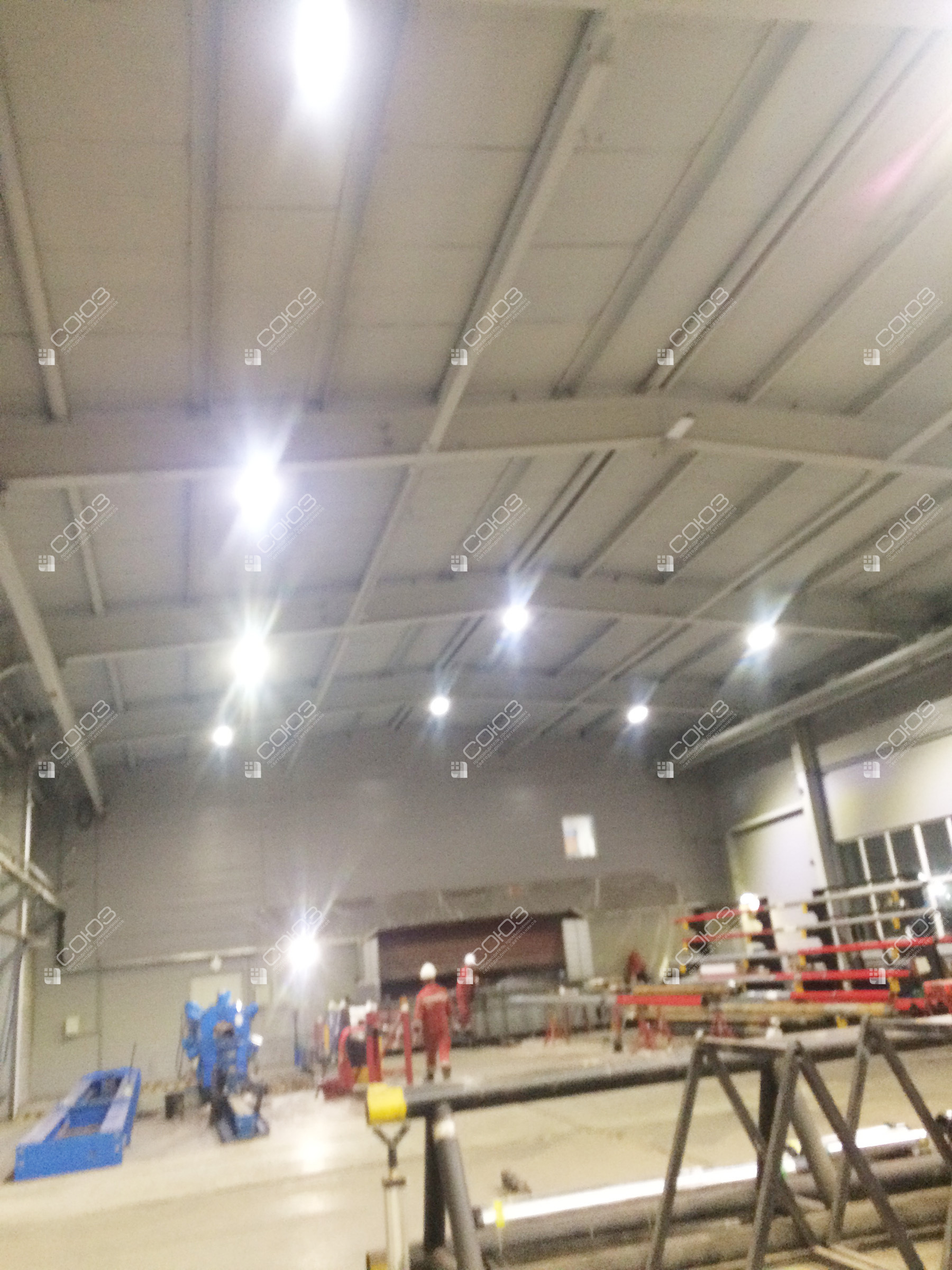

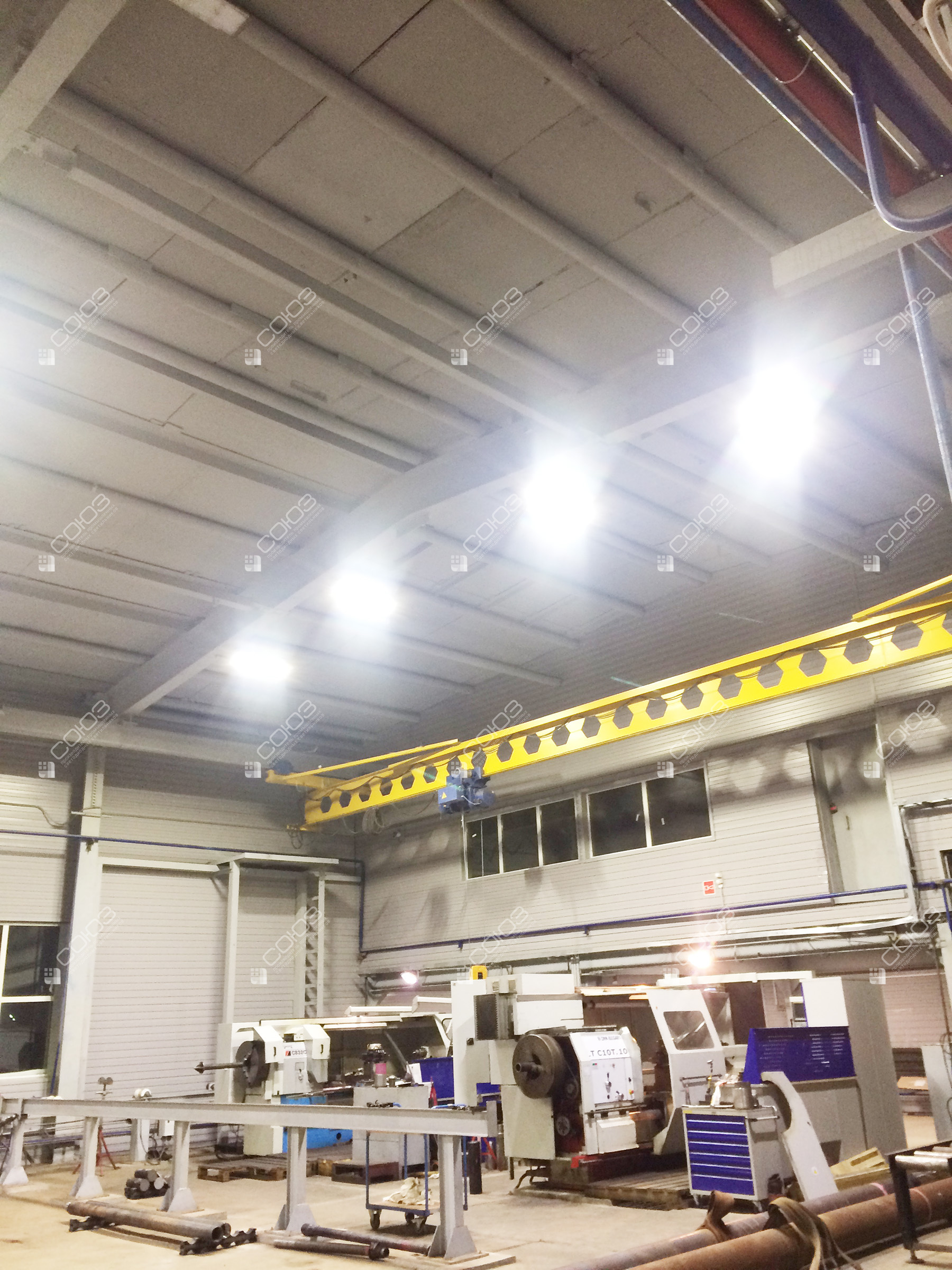

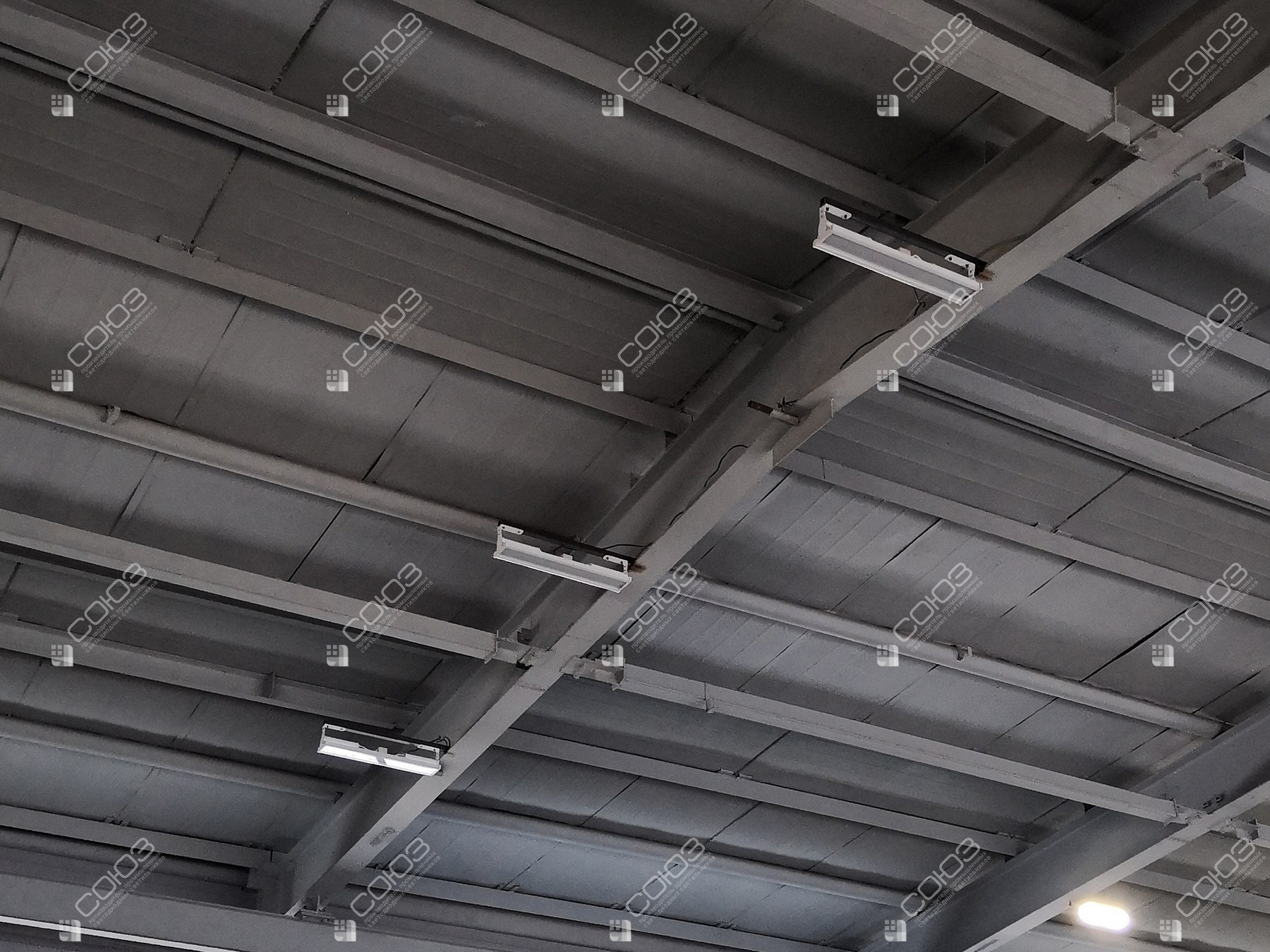

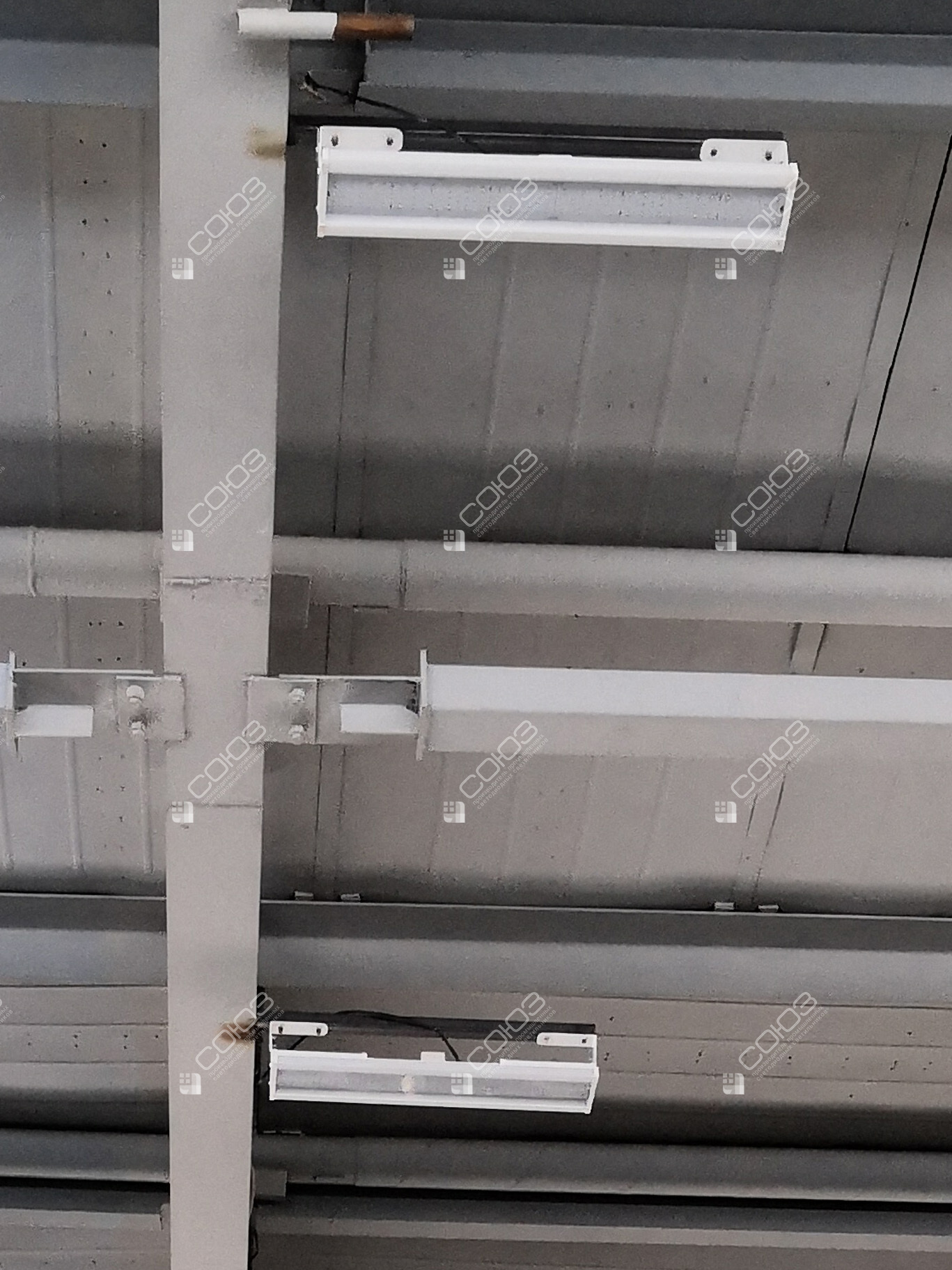

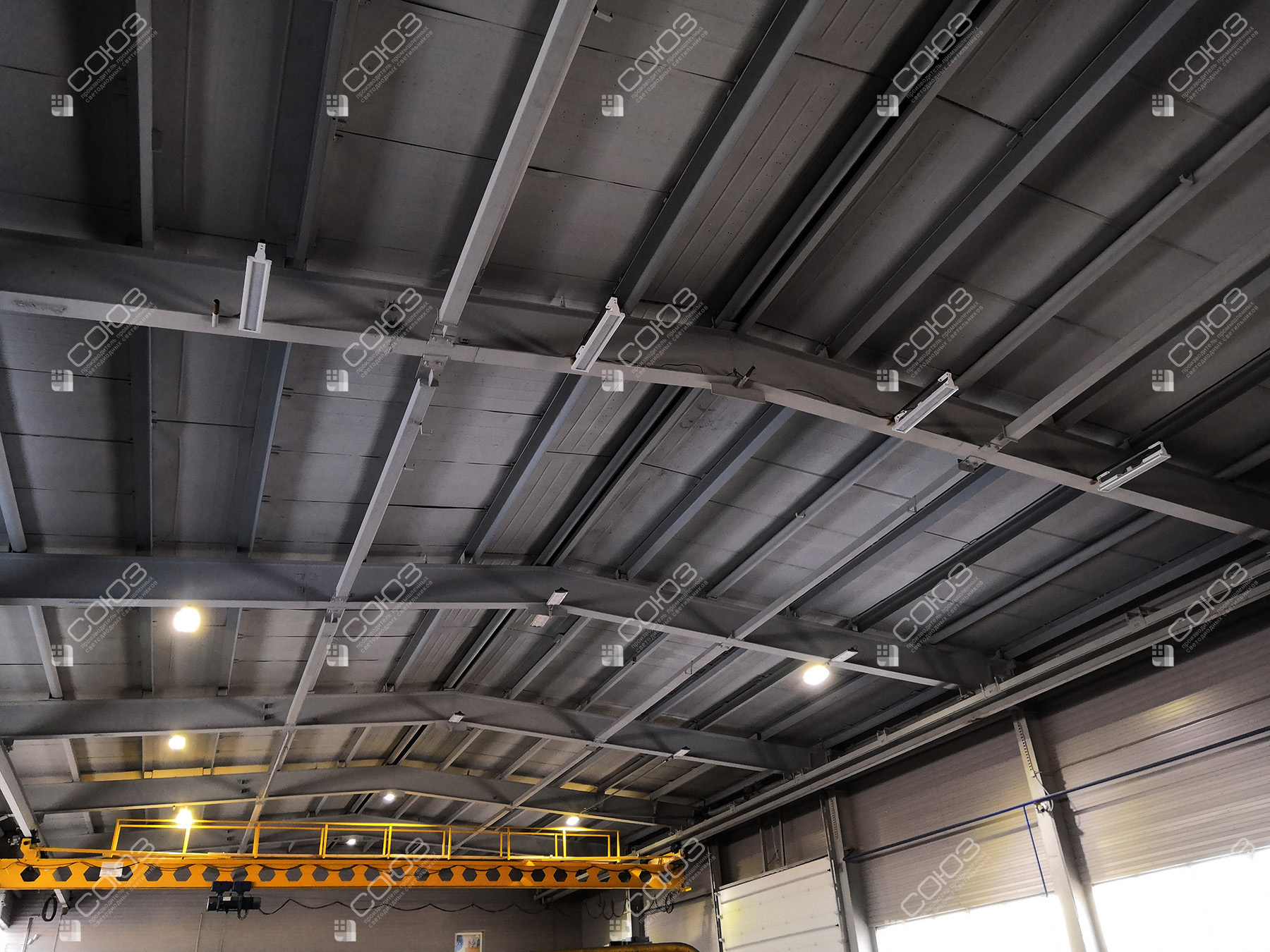

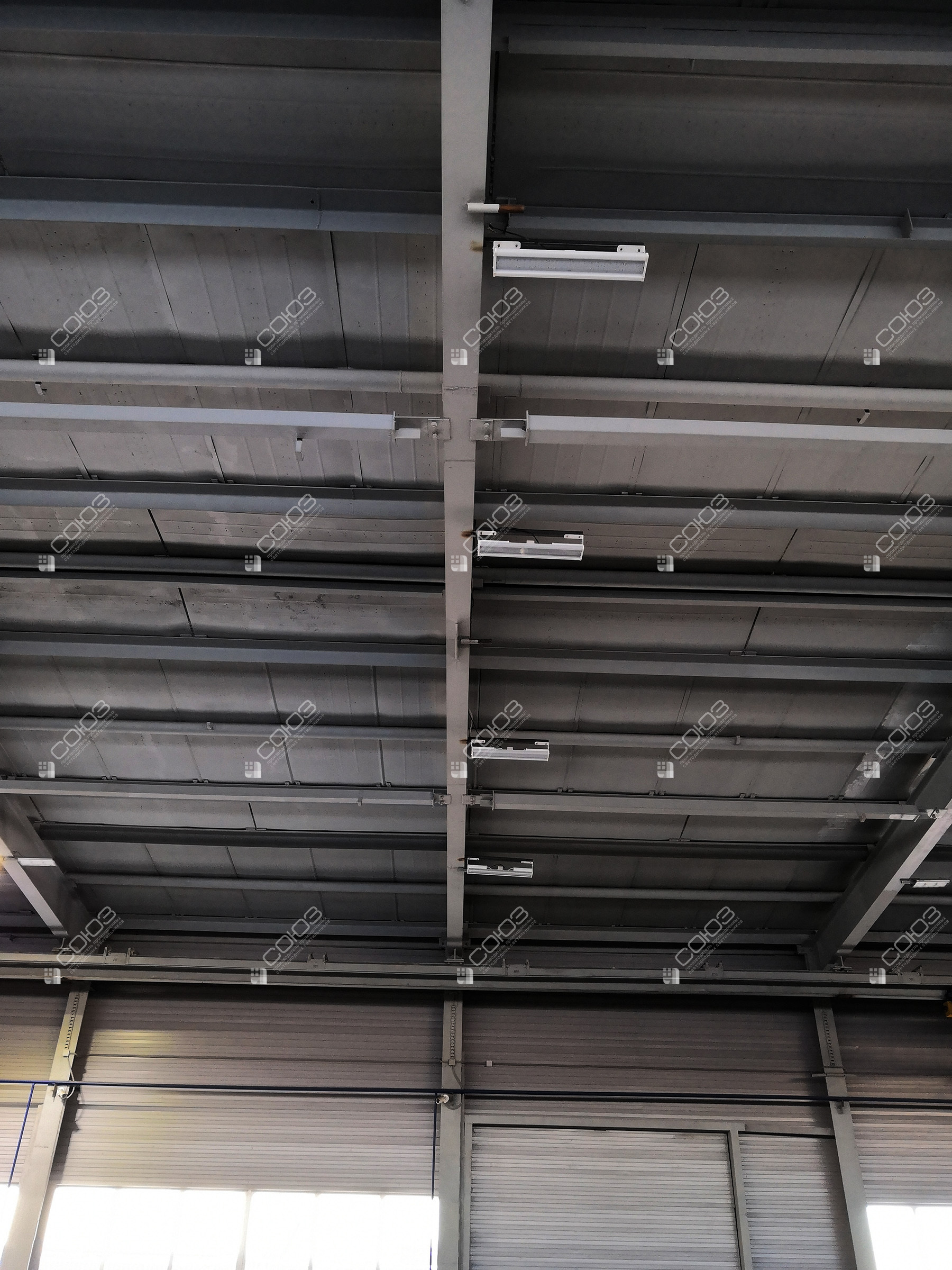

В цехе металлоизделий установлены СОЮЗ 24-210/1-67. Двенадцать фотографий показывают общее освещение оборудования и проходов.
Расстановку проверяют по плану станков и заготовок с учётом теней. Для точных операций при необходимости добавляют местный свет.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха металлоизделий
Задайте размеры цеха металлоизделий — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Конструкция промышленного светильника
Монтаж под кровлей
Г-образные скобы крепятся к горизонтальному основанию. Корпус можно повернуть на 30° влево или вправо; предусмотрен также подвес на тросах.
Широкое распределение
Угол 120° учитывают вместе с высотой и шагом установки. Белый свет 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Расчёт для цеха металлоизделий
Количество приборов подбирают по высоте, рабочей поверхности и расположению станков. Учитывают тени и доступ для обслуживания.
Как проверить свет в цехе с крупным оборудованием
Составьте план с габаритами станков, местами обработки и складирования заготовок. Отдельно укажите проходы, зоны перемещения деталей и поверхности, на которых оценивают качество работы. Высокое оборудование способно перекрыть поток даже от мощного светильника, поэтому расстановку проверяют в геометрии реального цеха.
Общее освещение и свет на конкретной операции решают связанные задачи. При необходимости точной разметки или осмотра деталей рассматривают местное станочное освещение. Пример такого подхода — прожектор на магнитном держателе у верстака. Он показывает, как дополнительный источник размещают ближе к рабочей поверхности.
Для выбора общего света посмотрите раздел светильников для цехов. Если проект предусматривает подвес к верхним конструкциям, сравните подвесные серии. Мощность, количество и крепление подбирают вместе; удобство обслуживания желательно проверить ещё на этапе расстановки.
