Освещение цеха ёмкостей в Берёзовском
Цех по производству ёмкостей в Берёзовском, 54 × 24 м. Установлены 32 светильника СОЮЗ 24-210/1-67; в данных проекта указана освещённость 450 лк.
Проект реализован на светильниках:
Решение на объекте
Освещение высокого цеха с мостовыми кранами

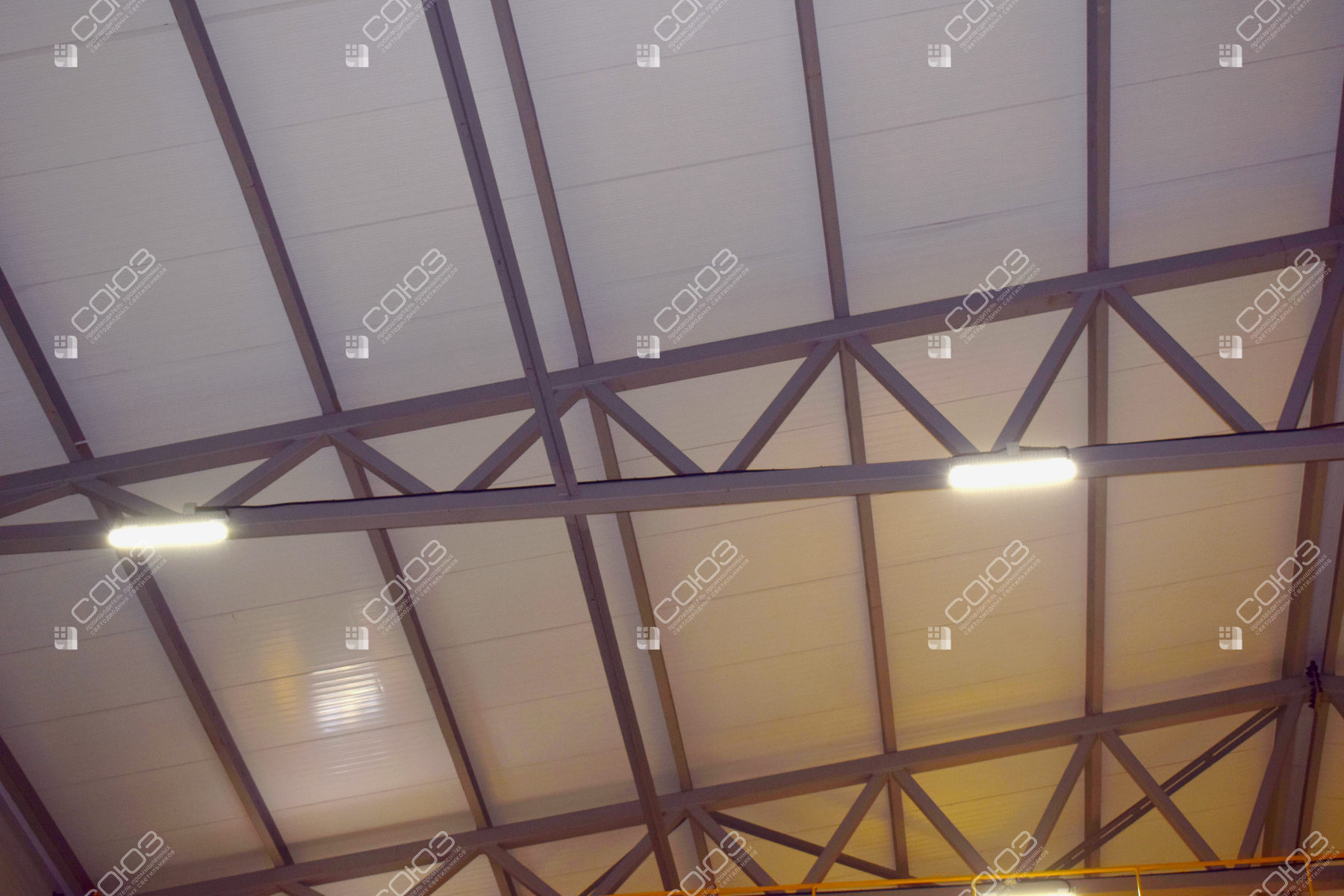

Проект выполнен для цеха по производству ёмкостей в Берёзовском. Размеры помещения — 54 × 24 м, площадь 1296 м². Светильники размещены рядами под несущими конструкциями кровли, с учётом кранового оборудования и рабочих зон.
По данным проекта, установлены 32 светильника на высоте 12 м; после монтажа получена освещённость 450 лк, соответствующая предварительному расчёту. Эти показатели относятся к данному объекту. Для другого цеха количество приборов и результат определяются отдельно.

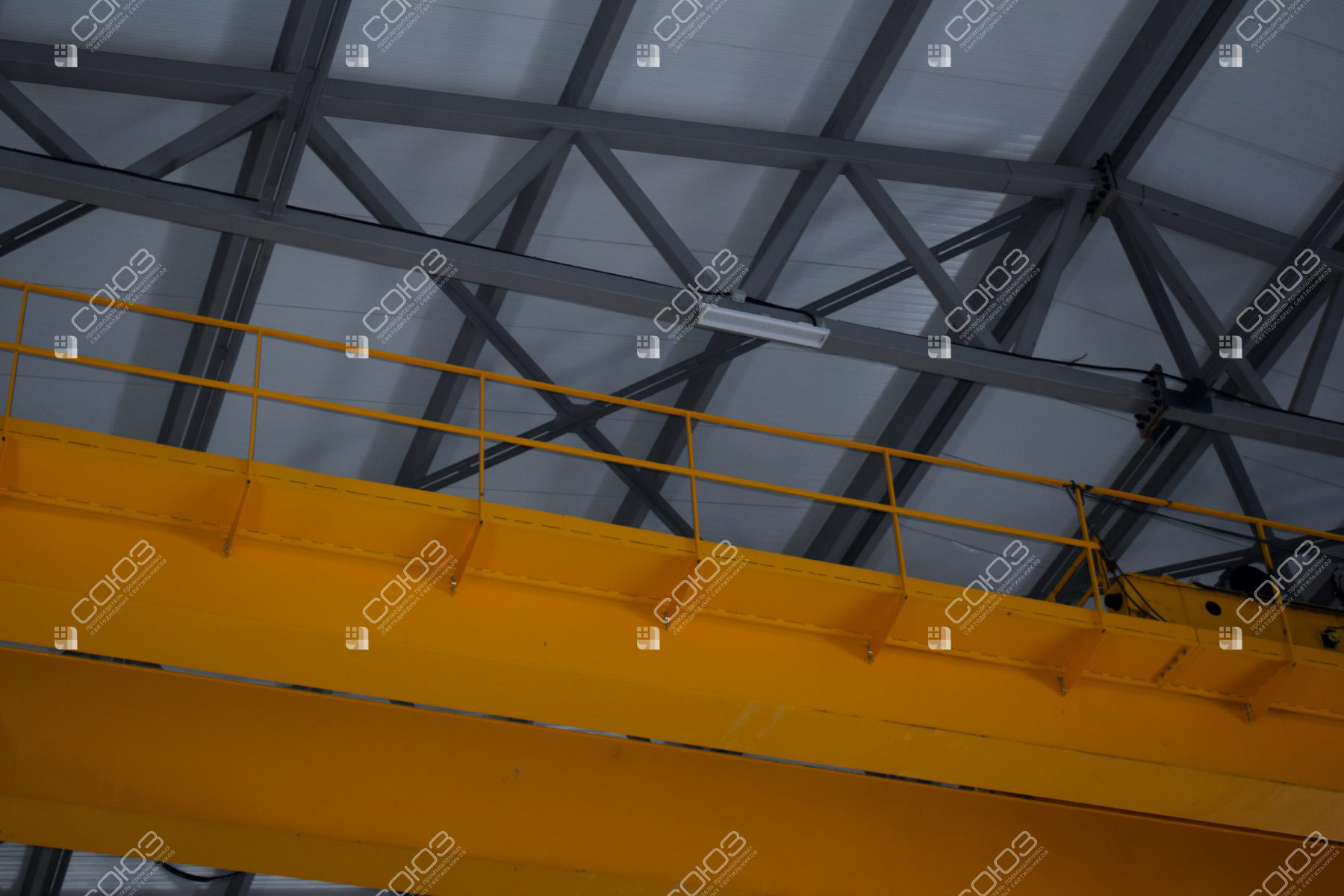

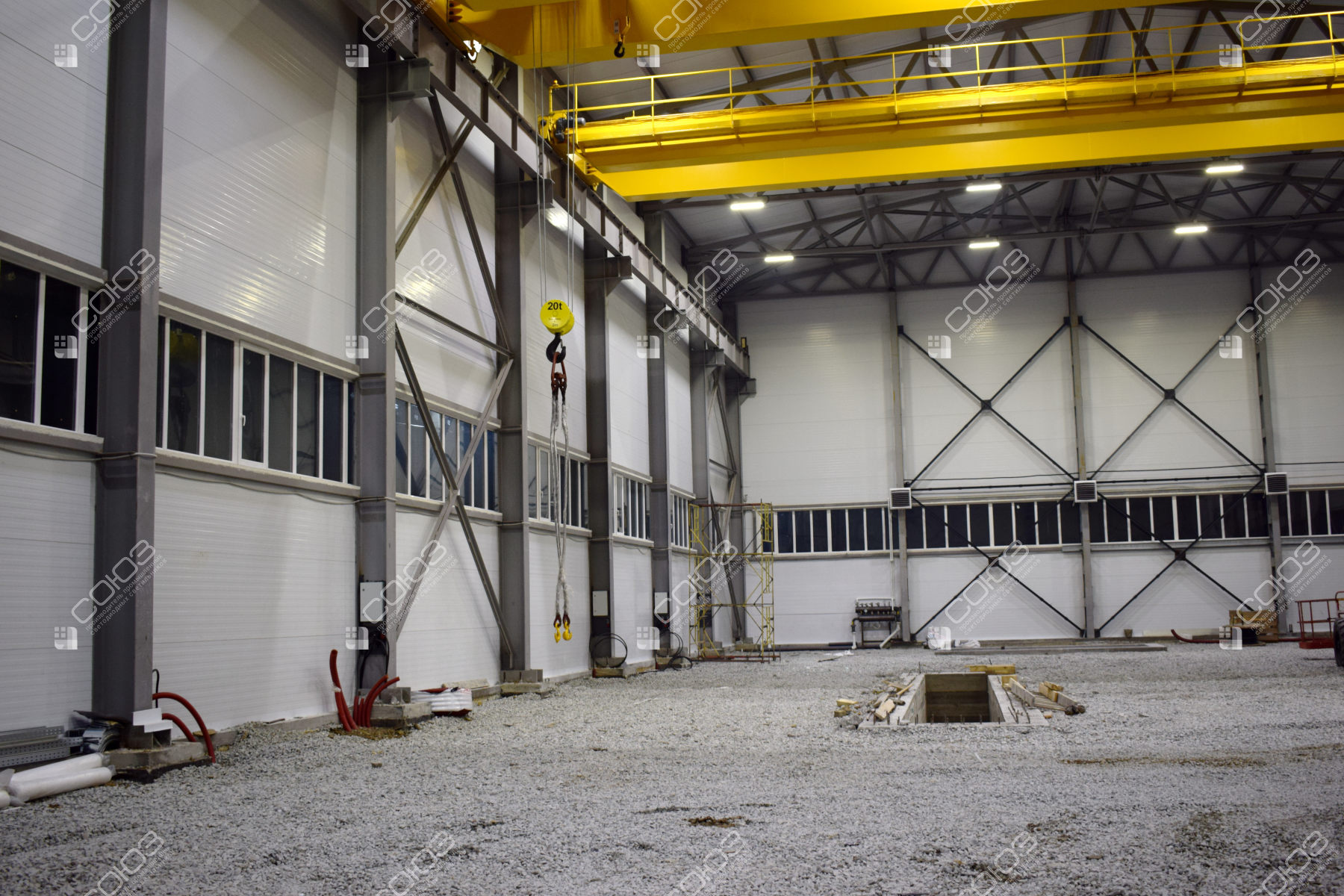

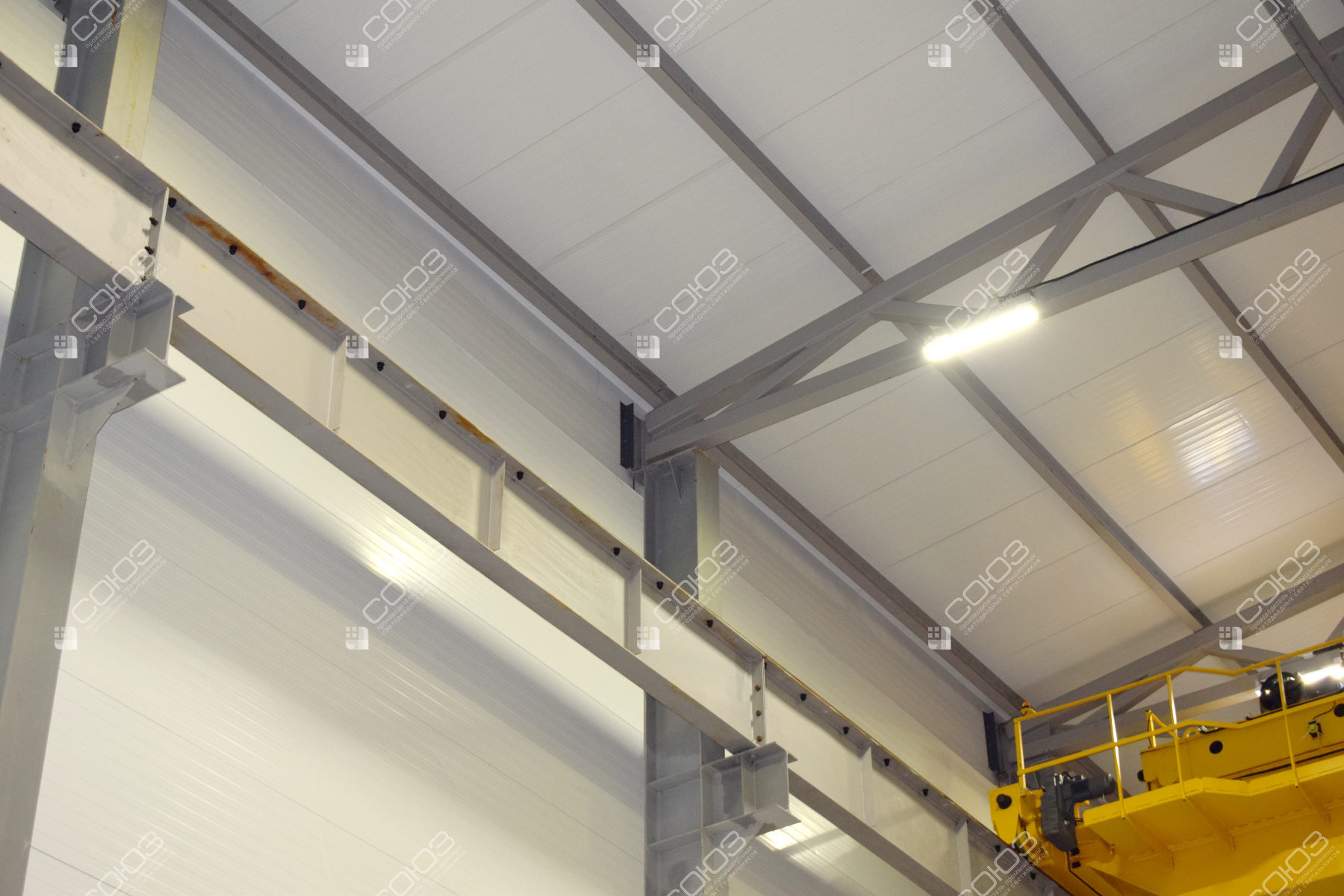

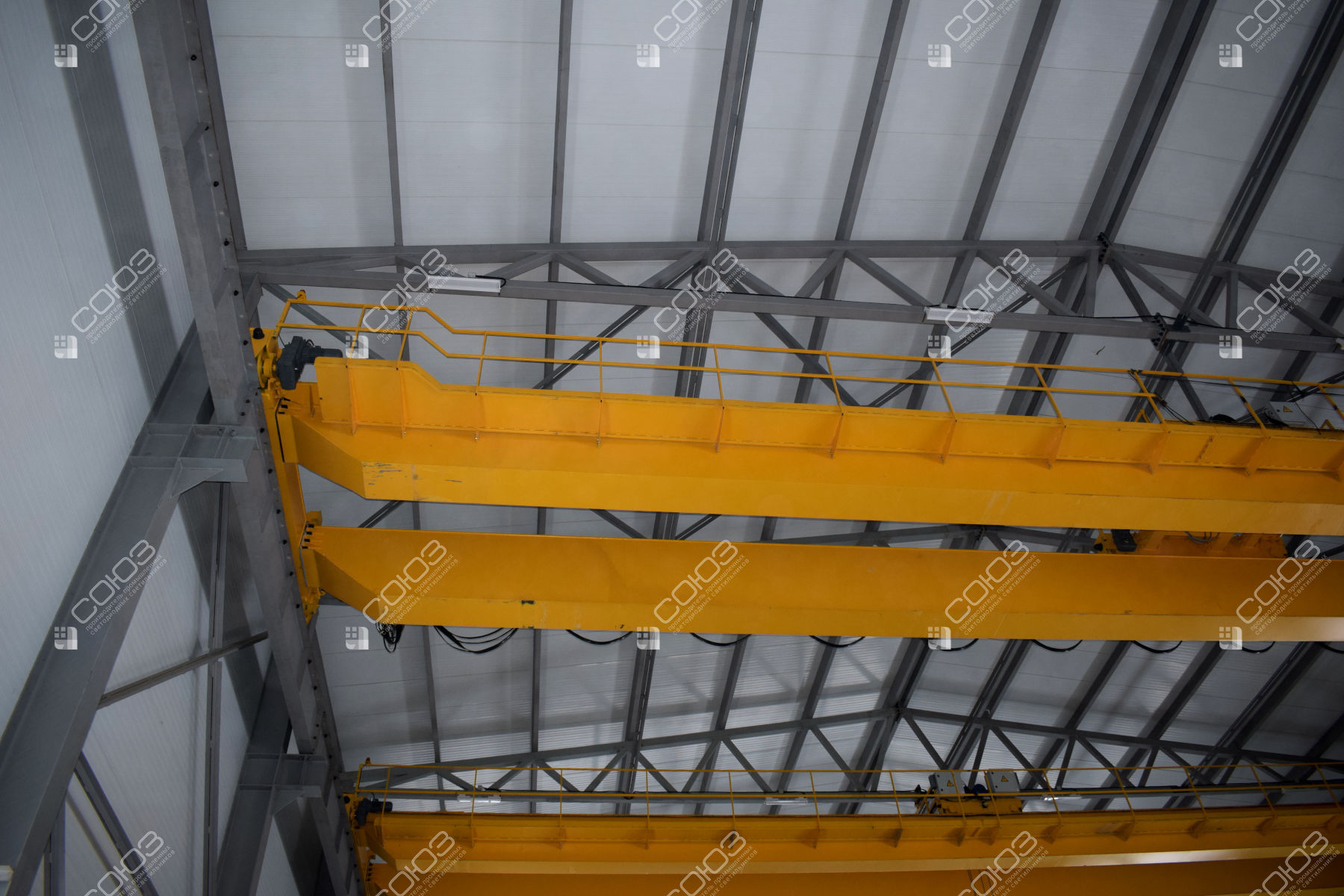

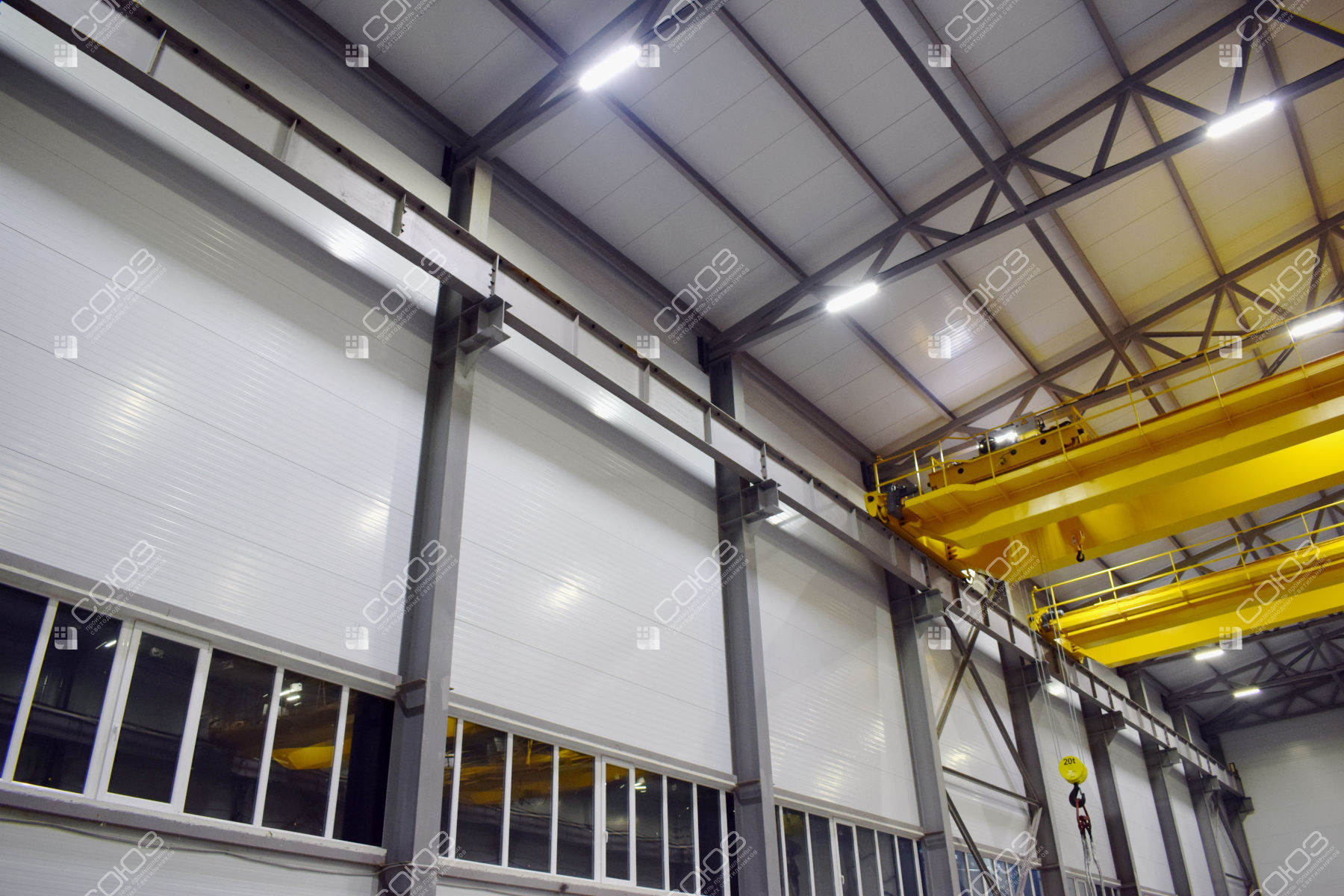

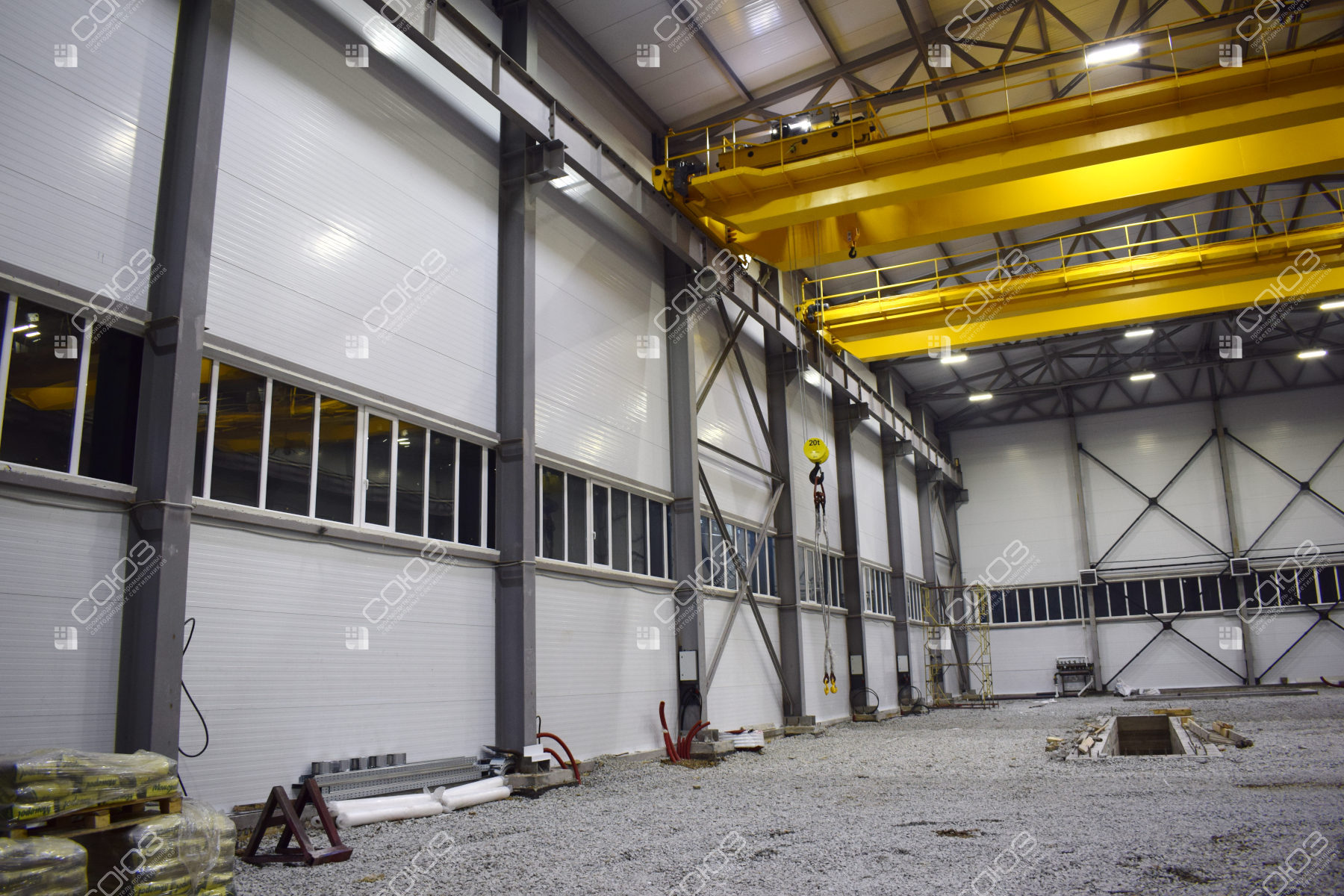

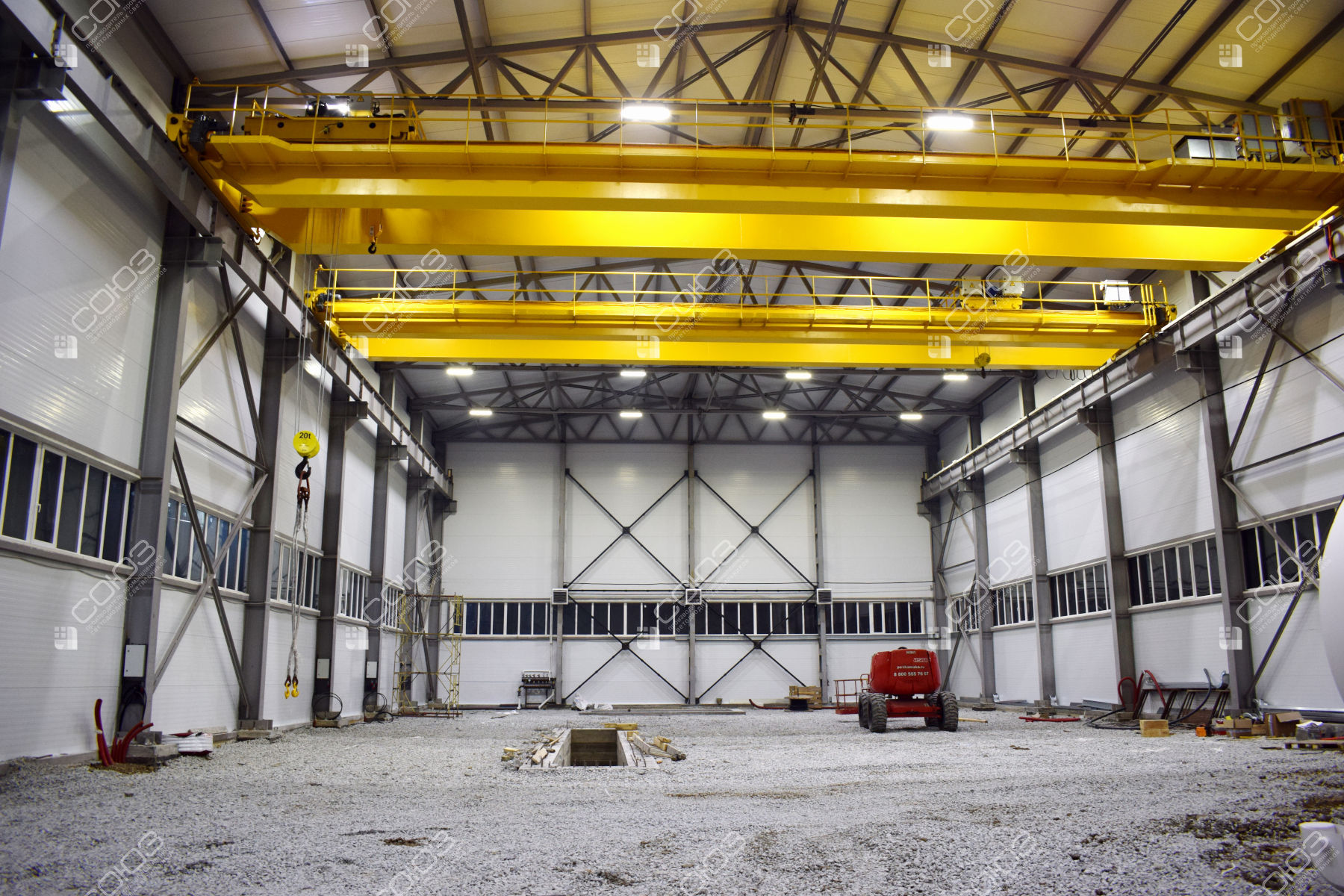

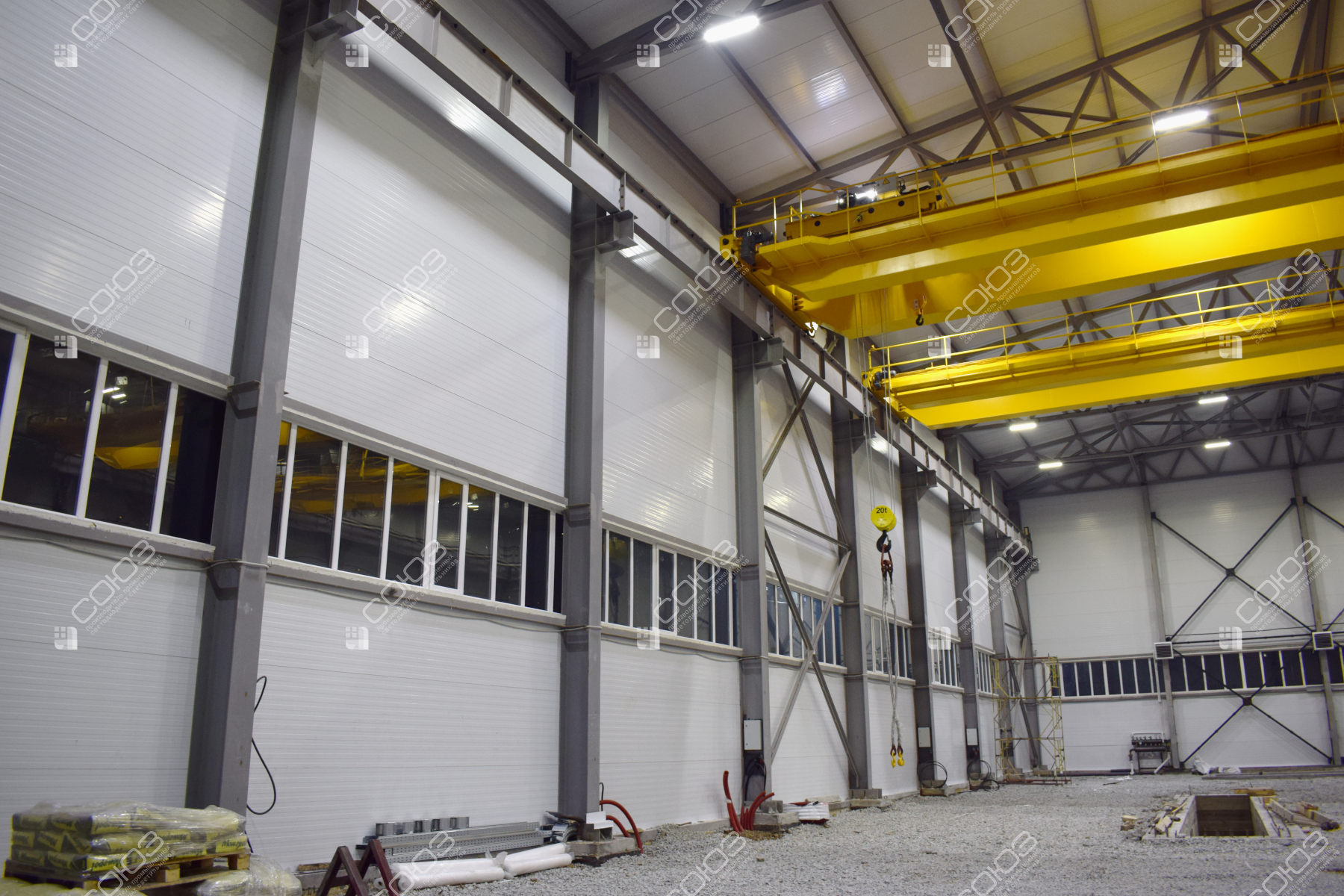

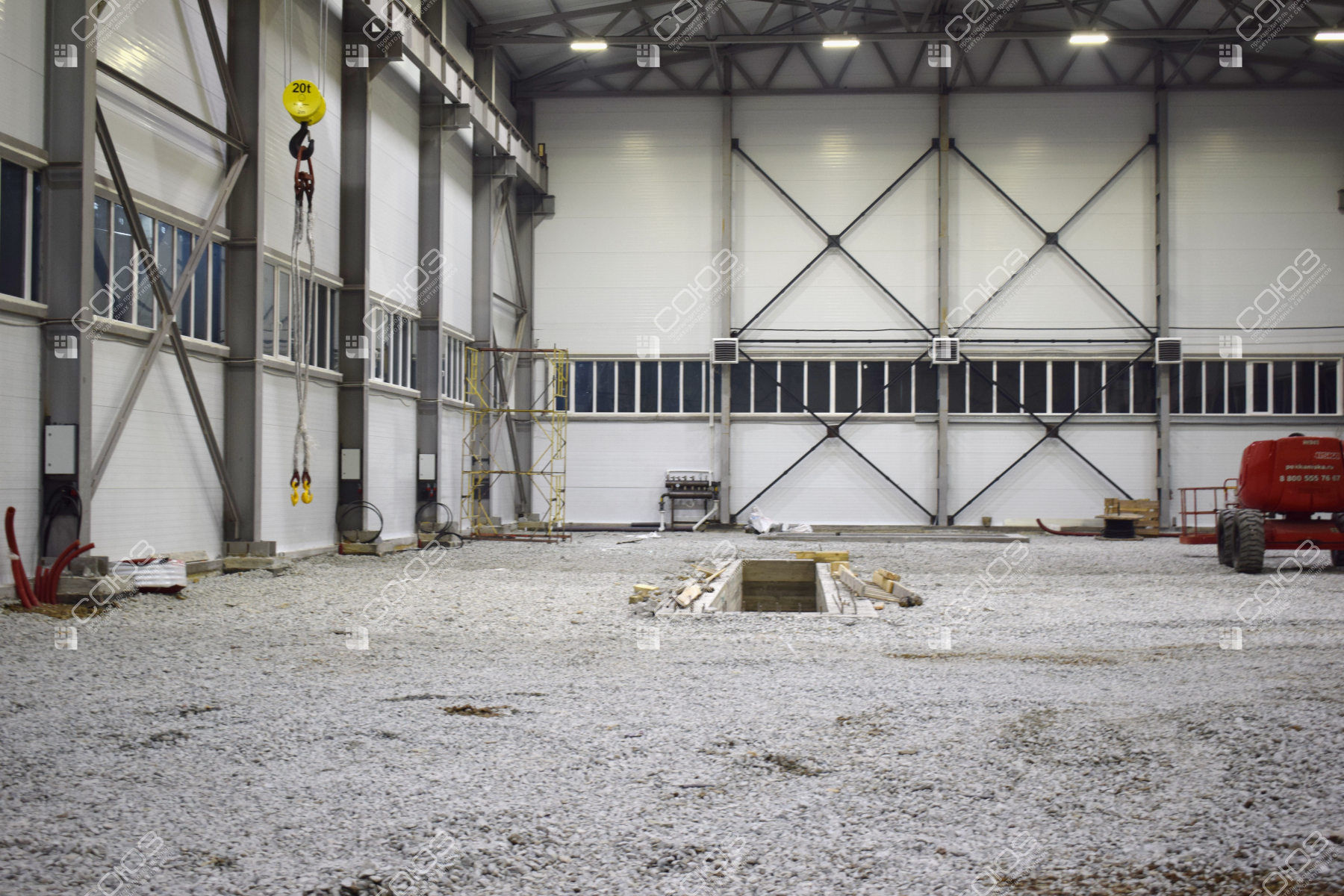

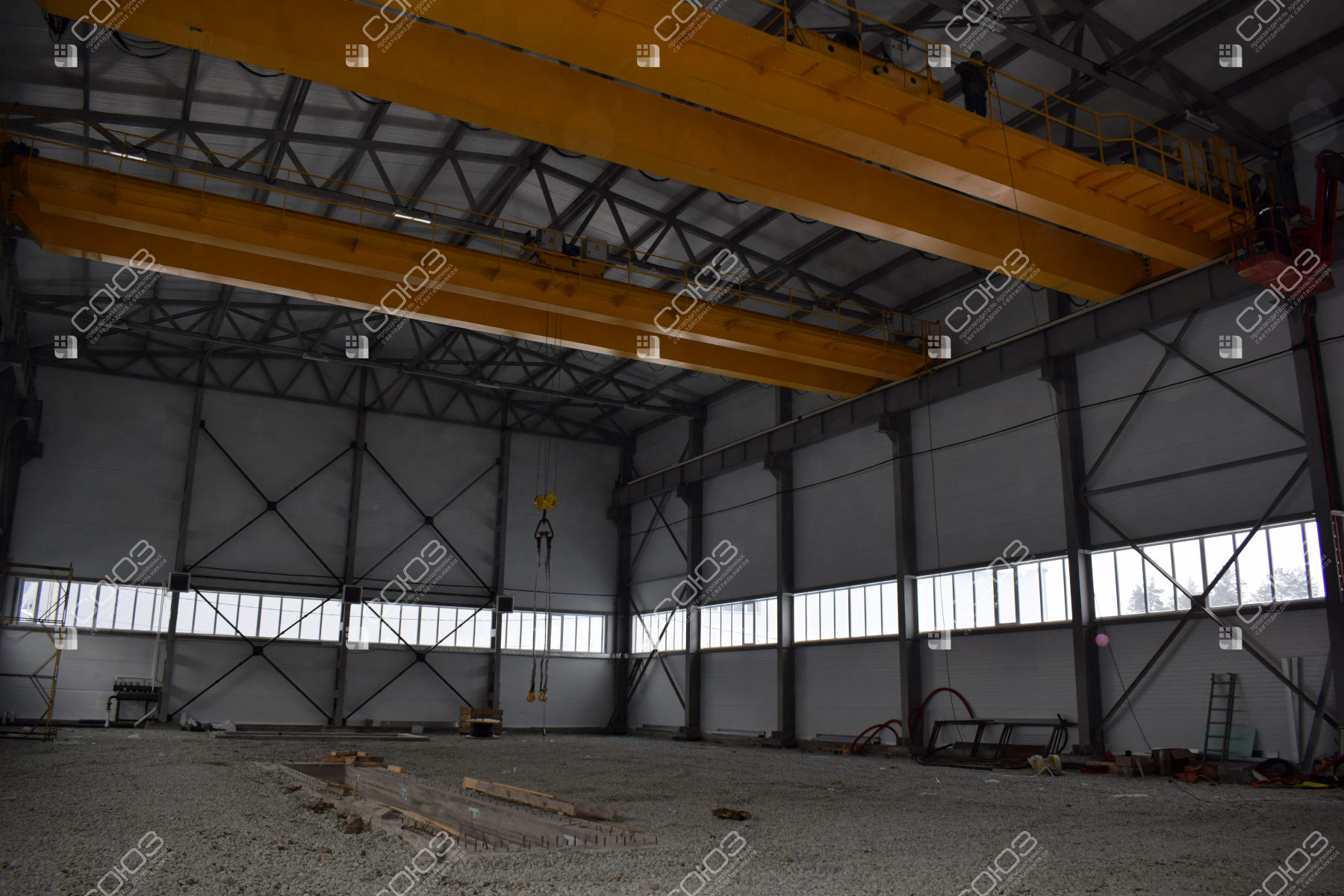

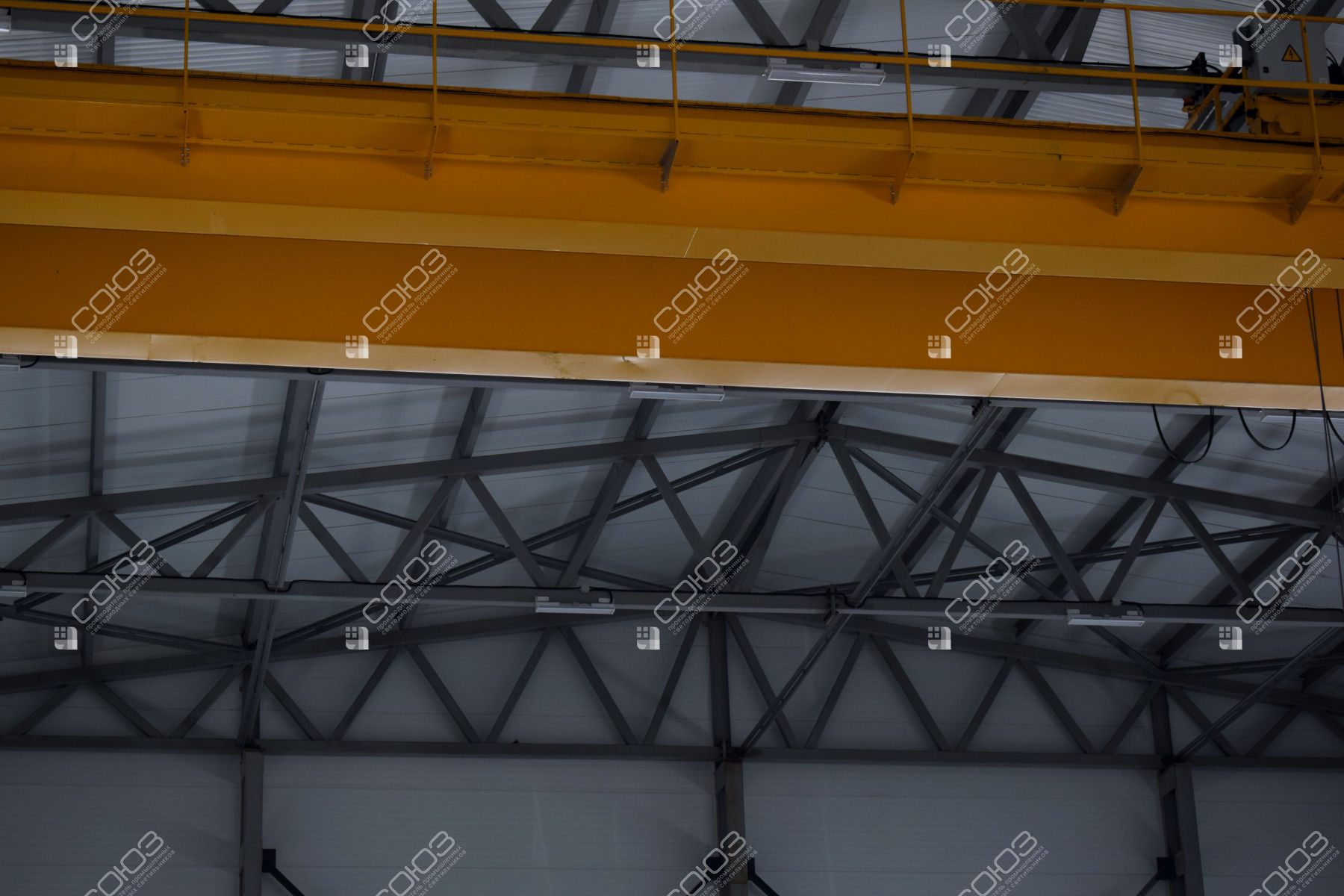

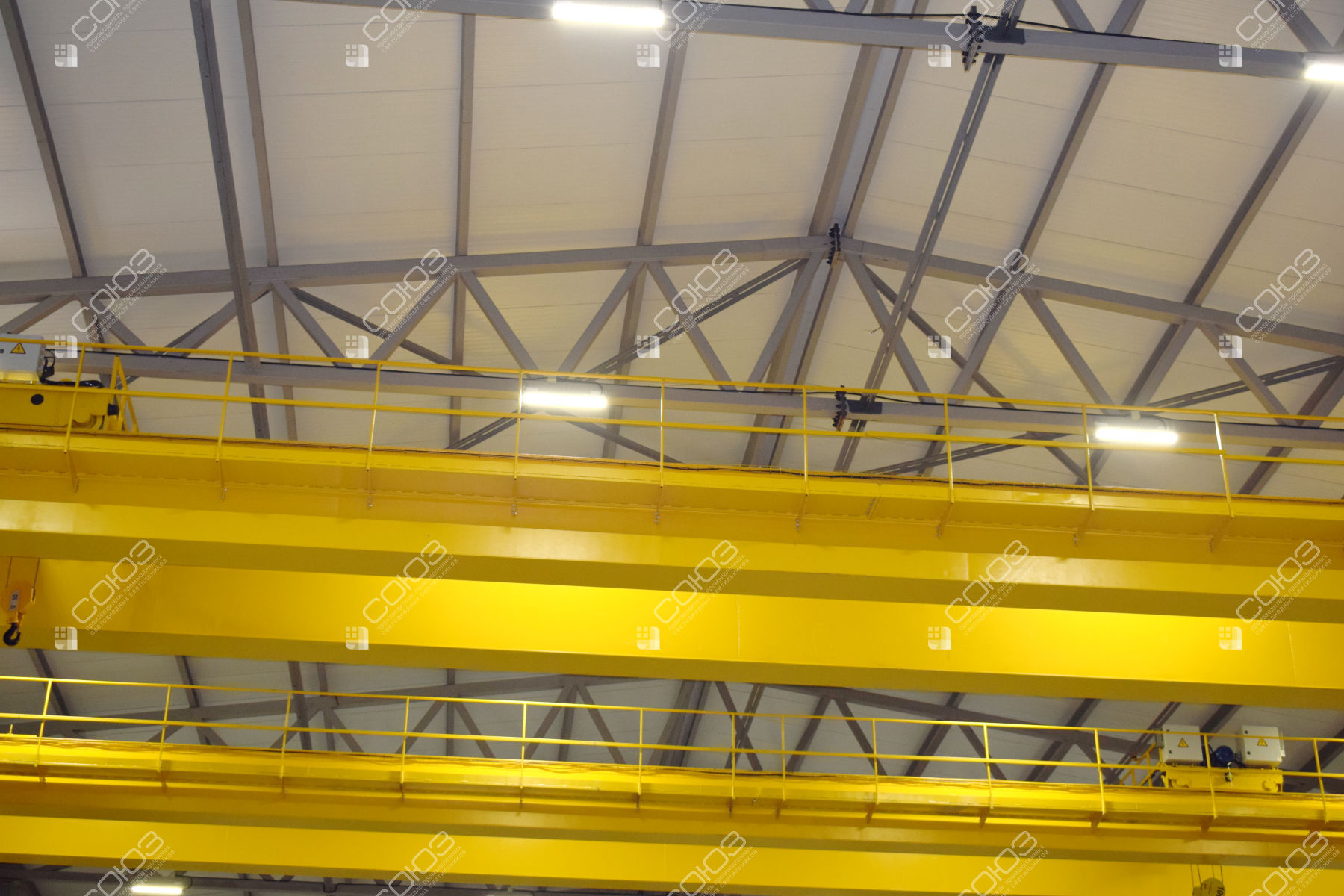

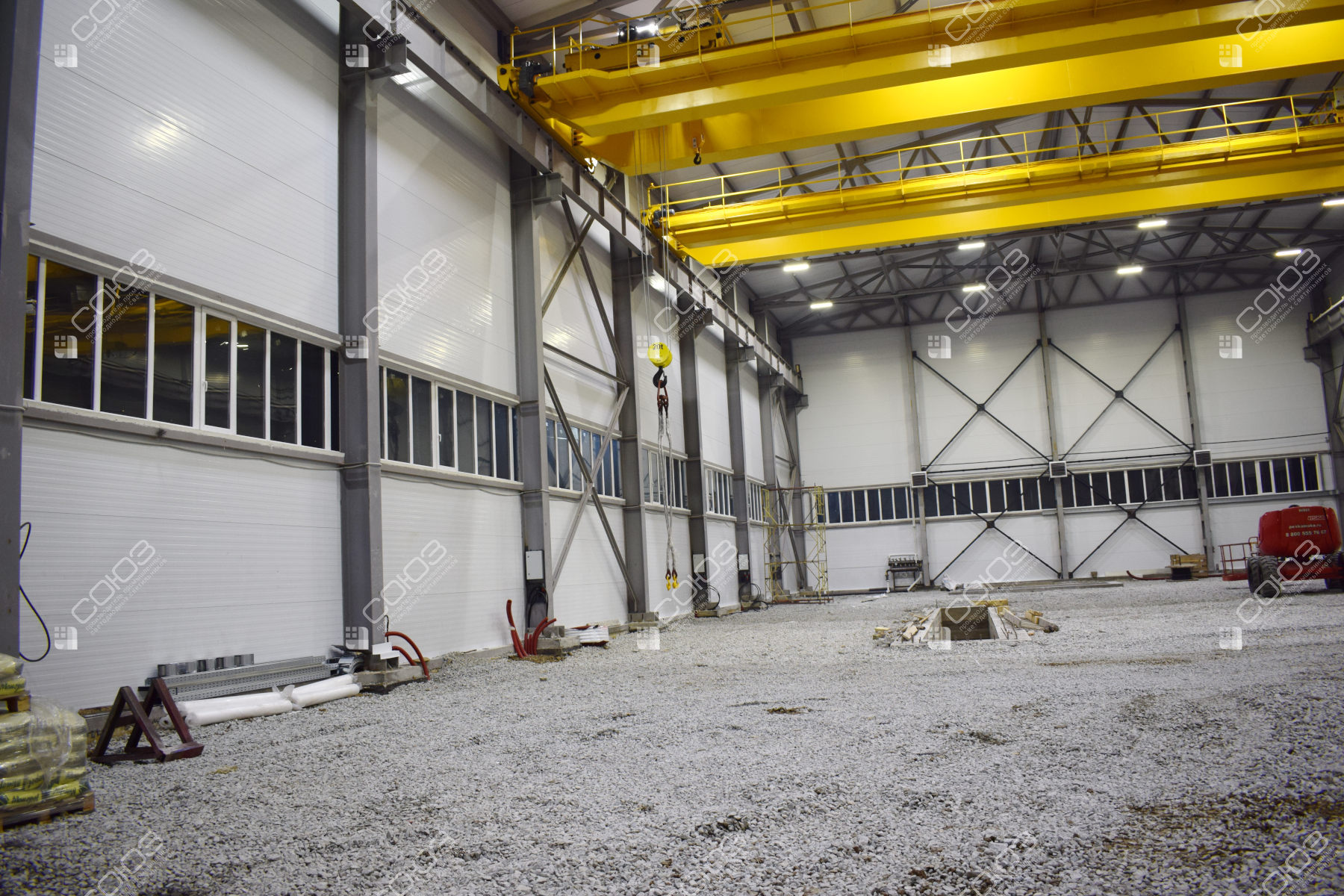

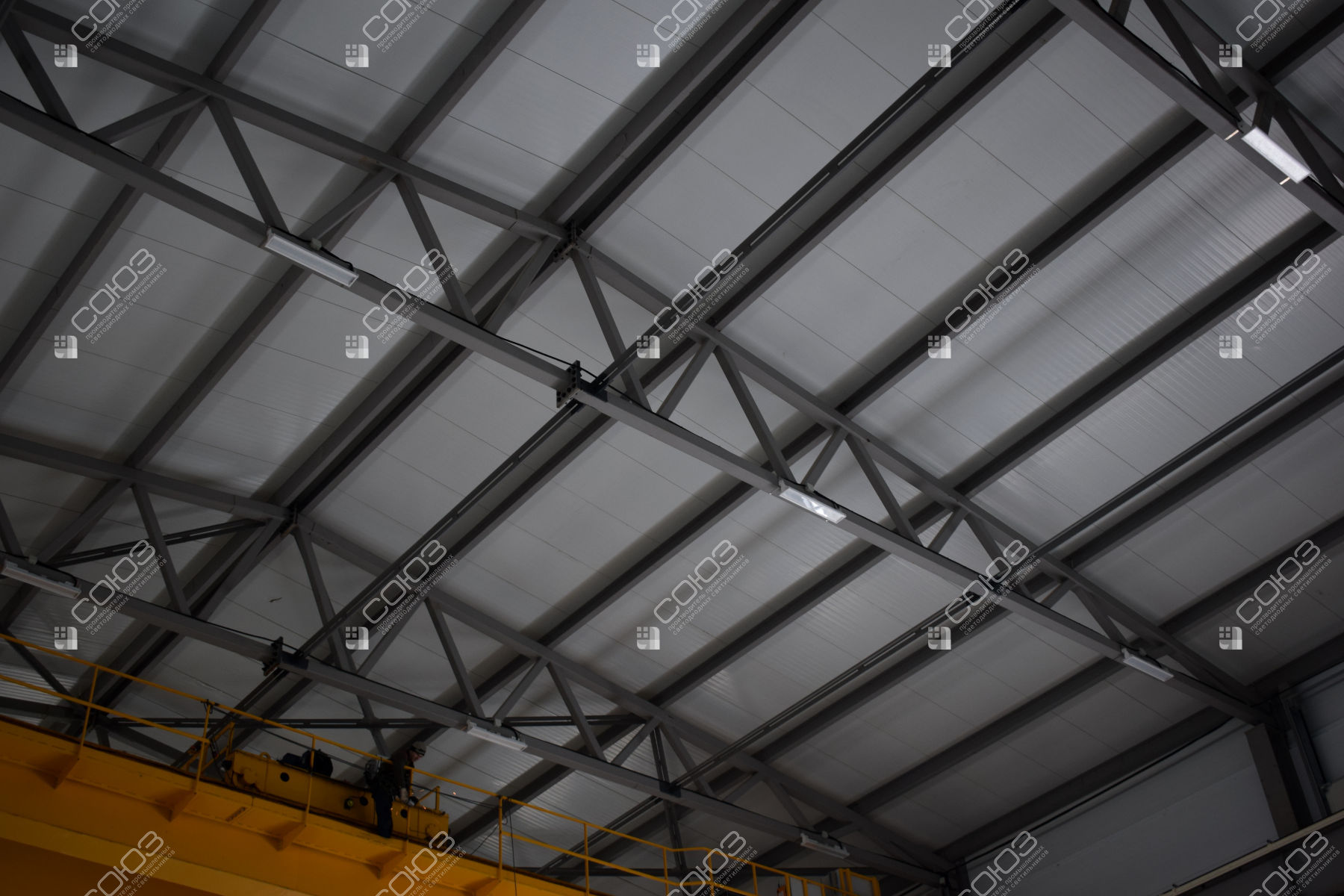

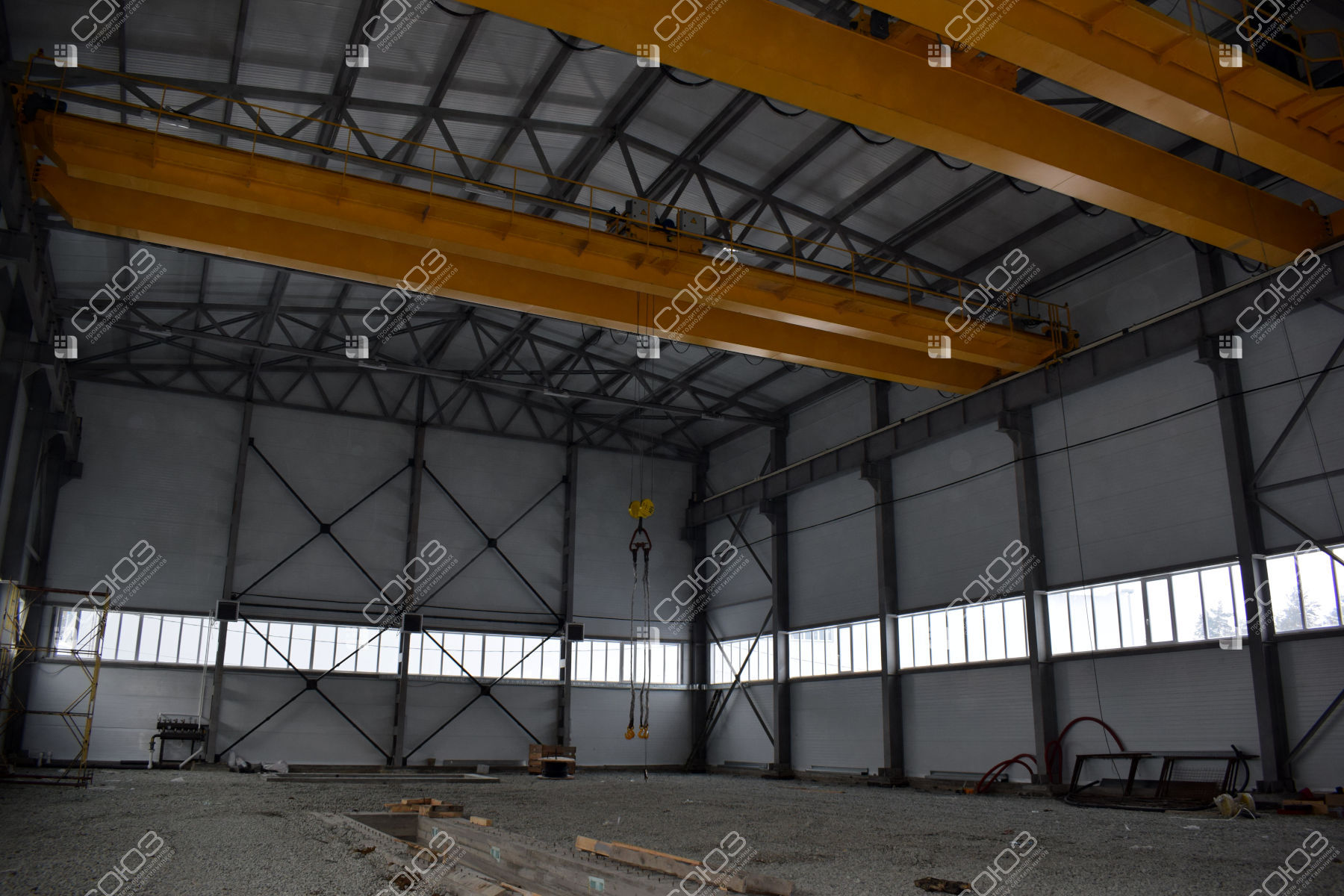

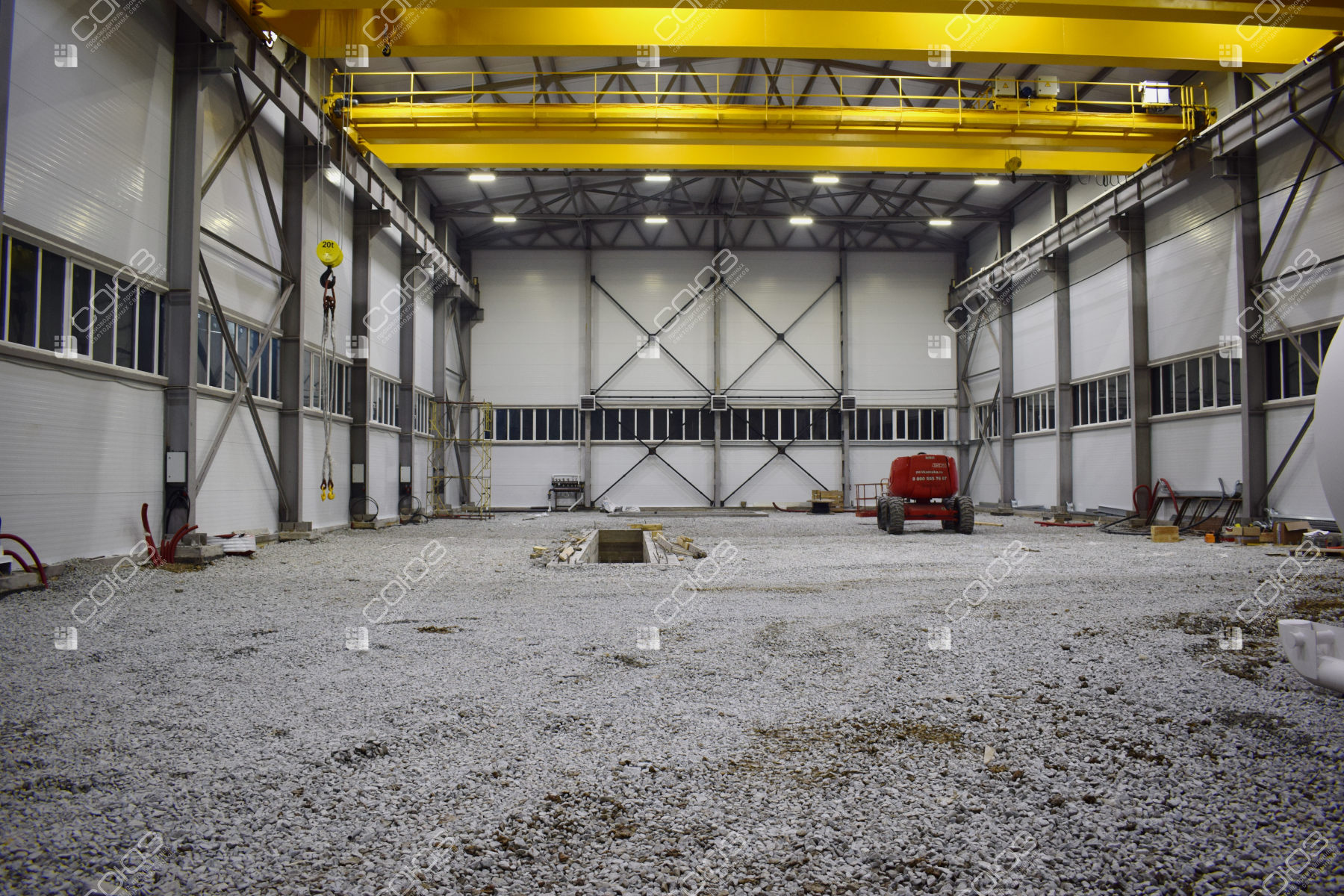

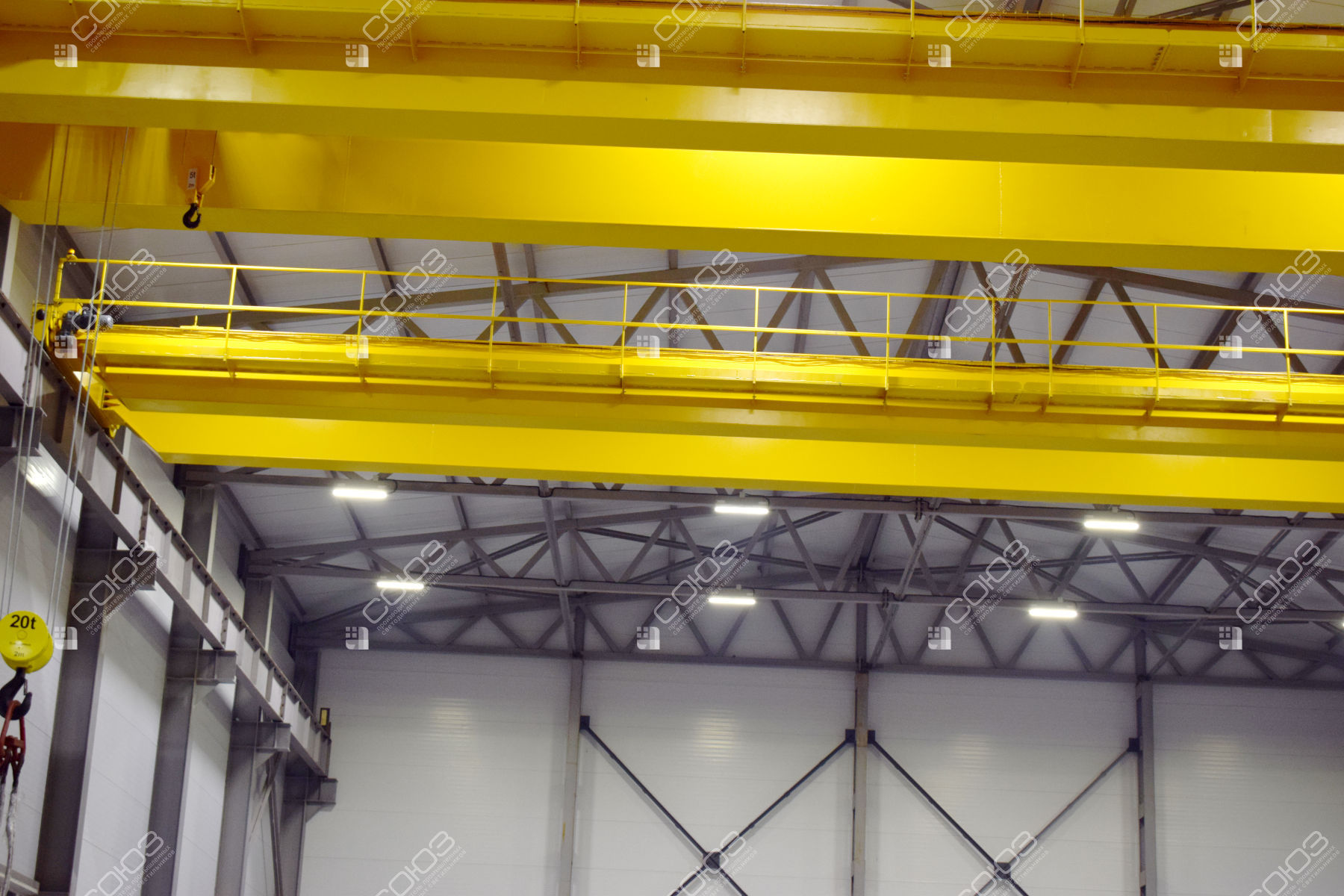

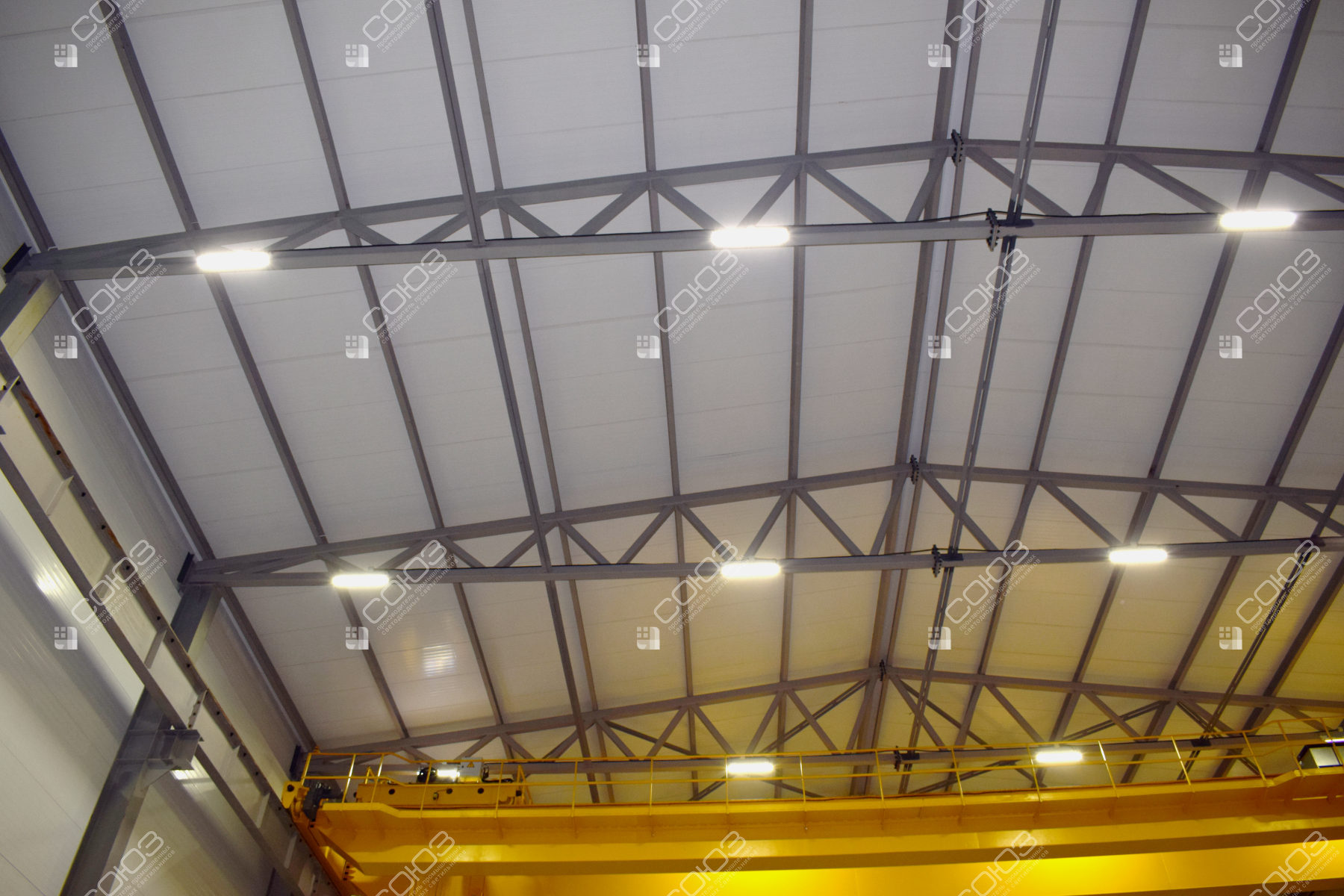

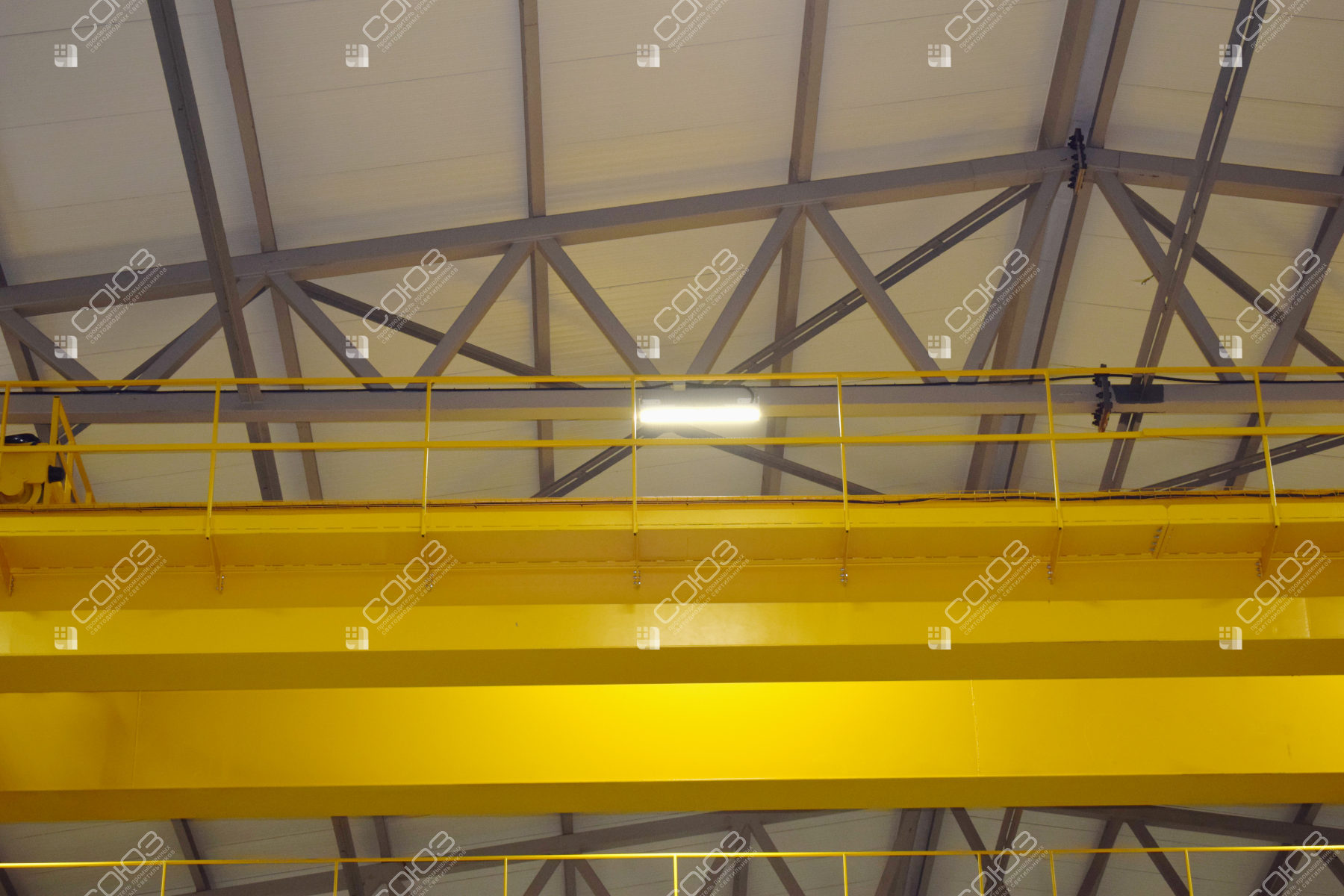

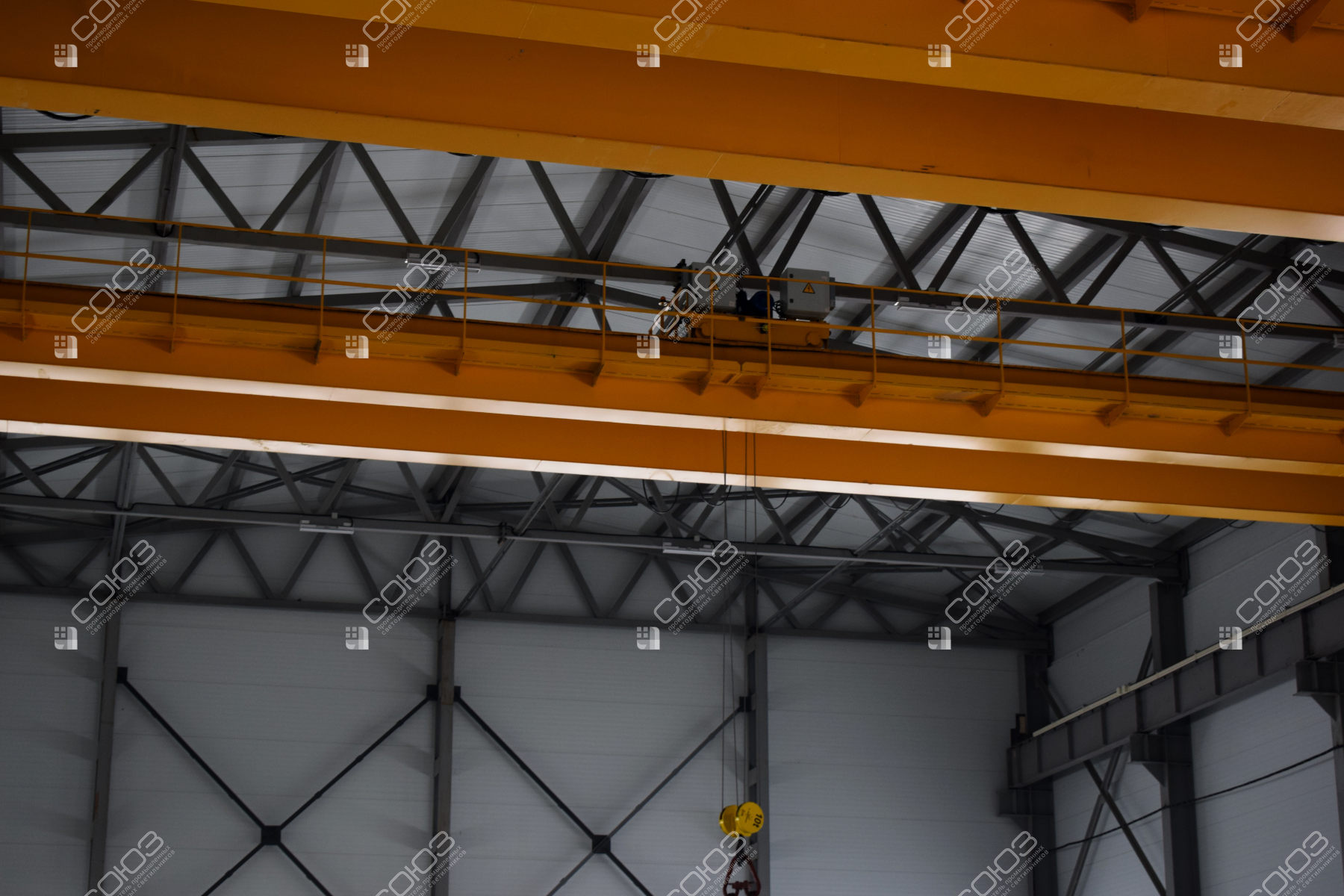

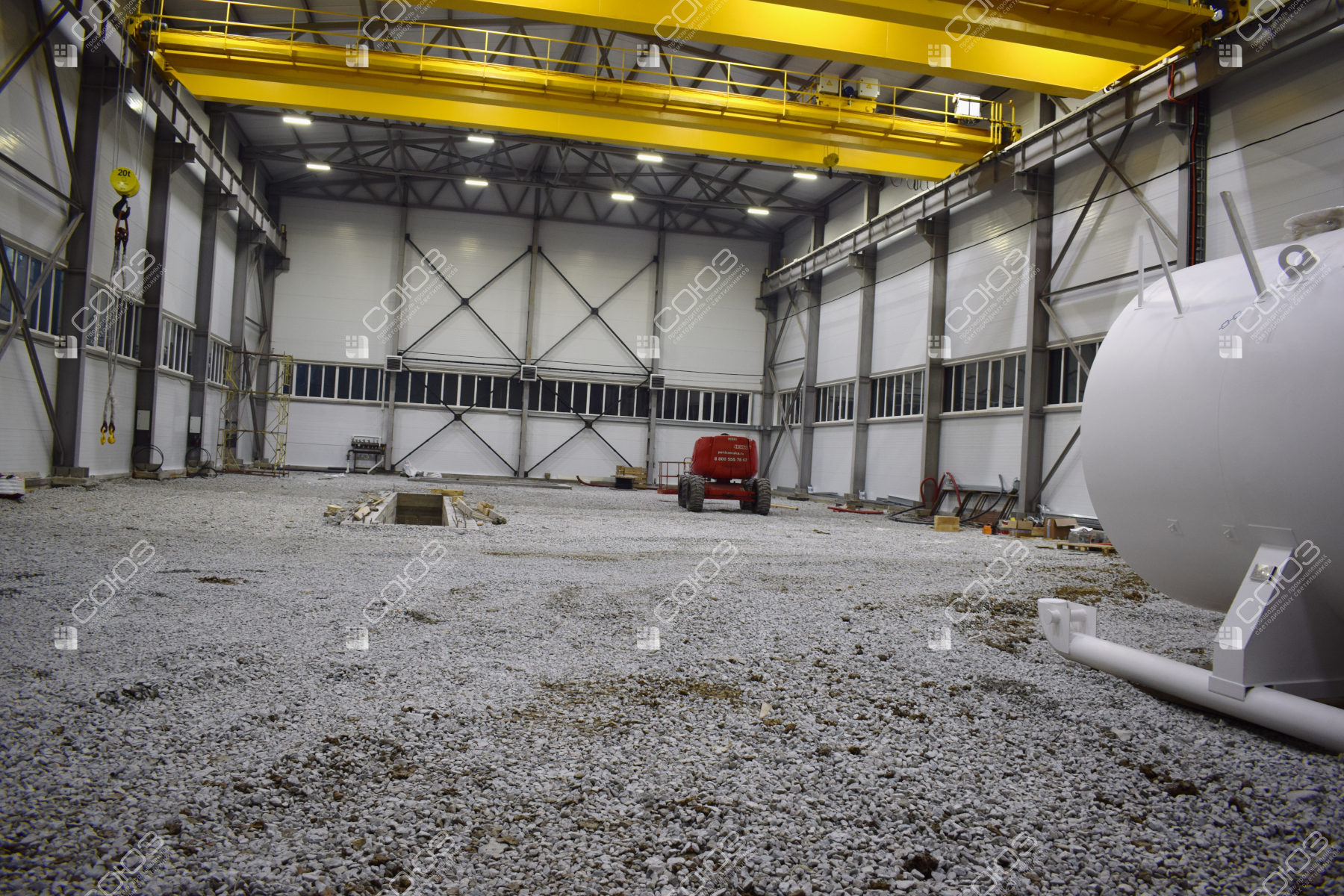

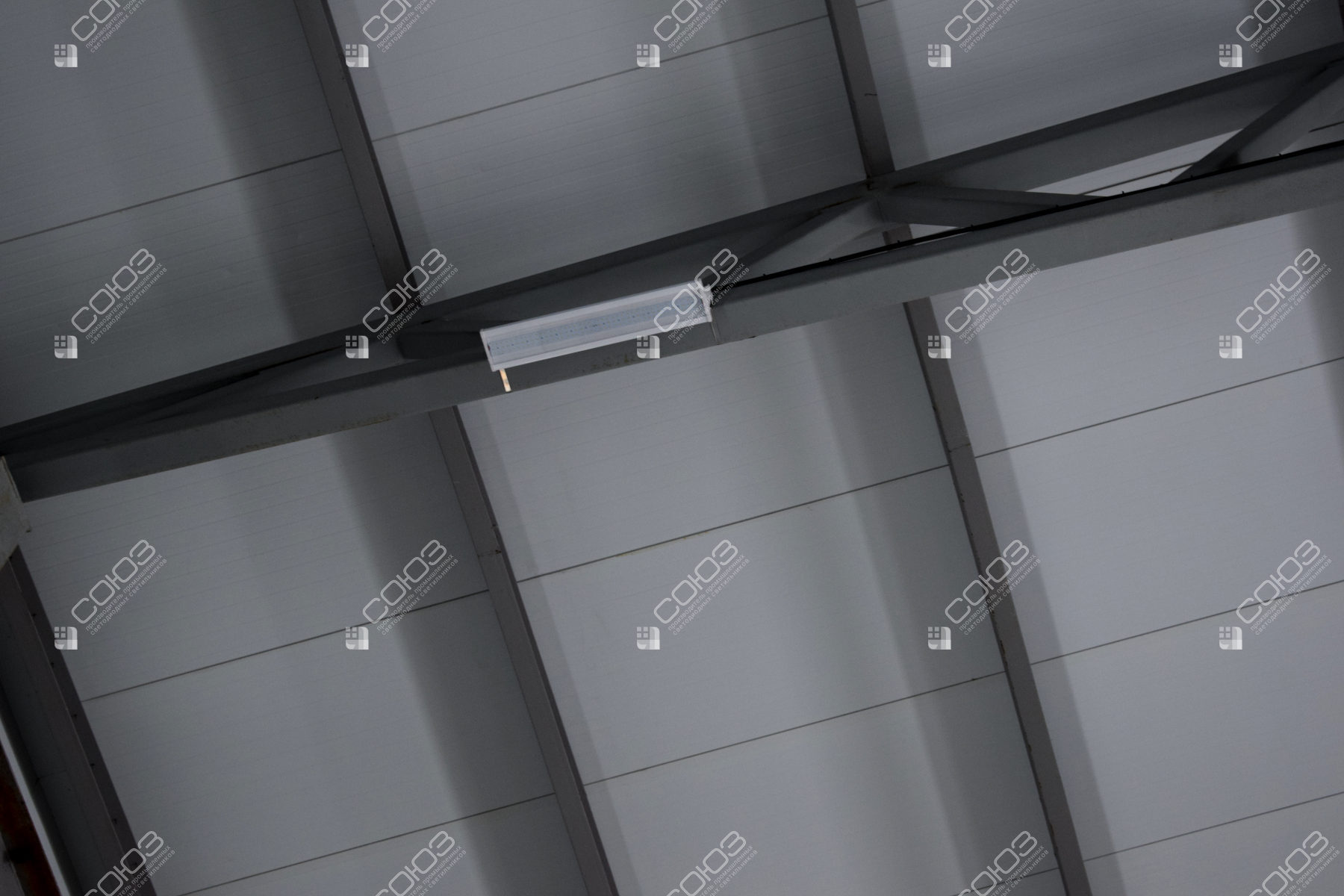

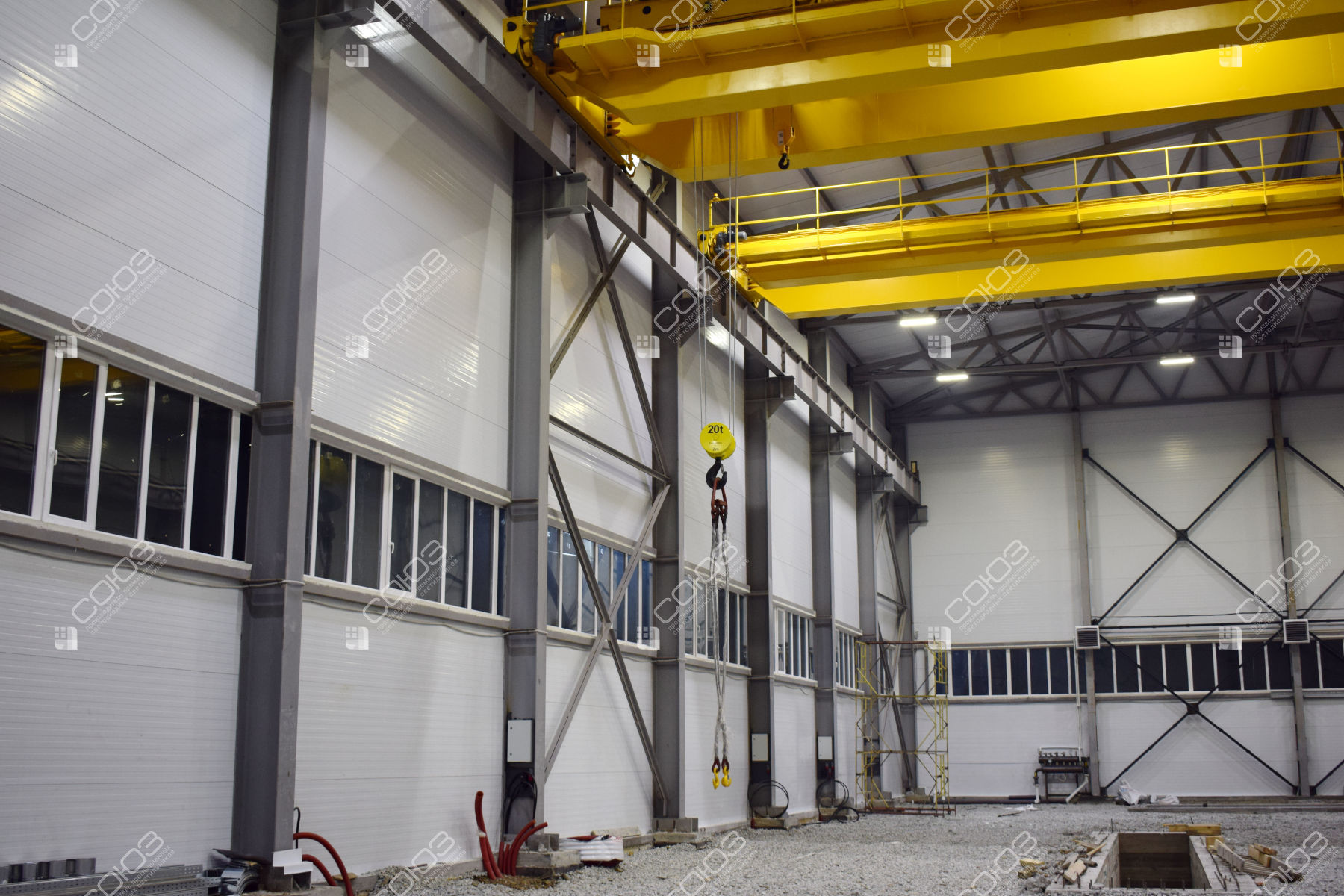

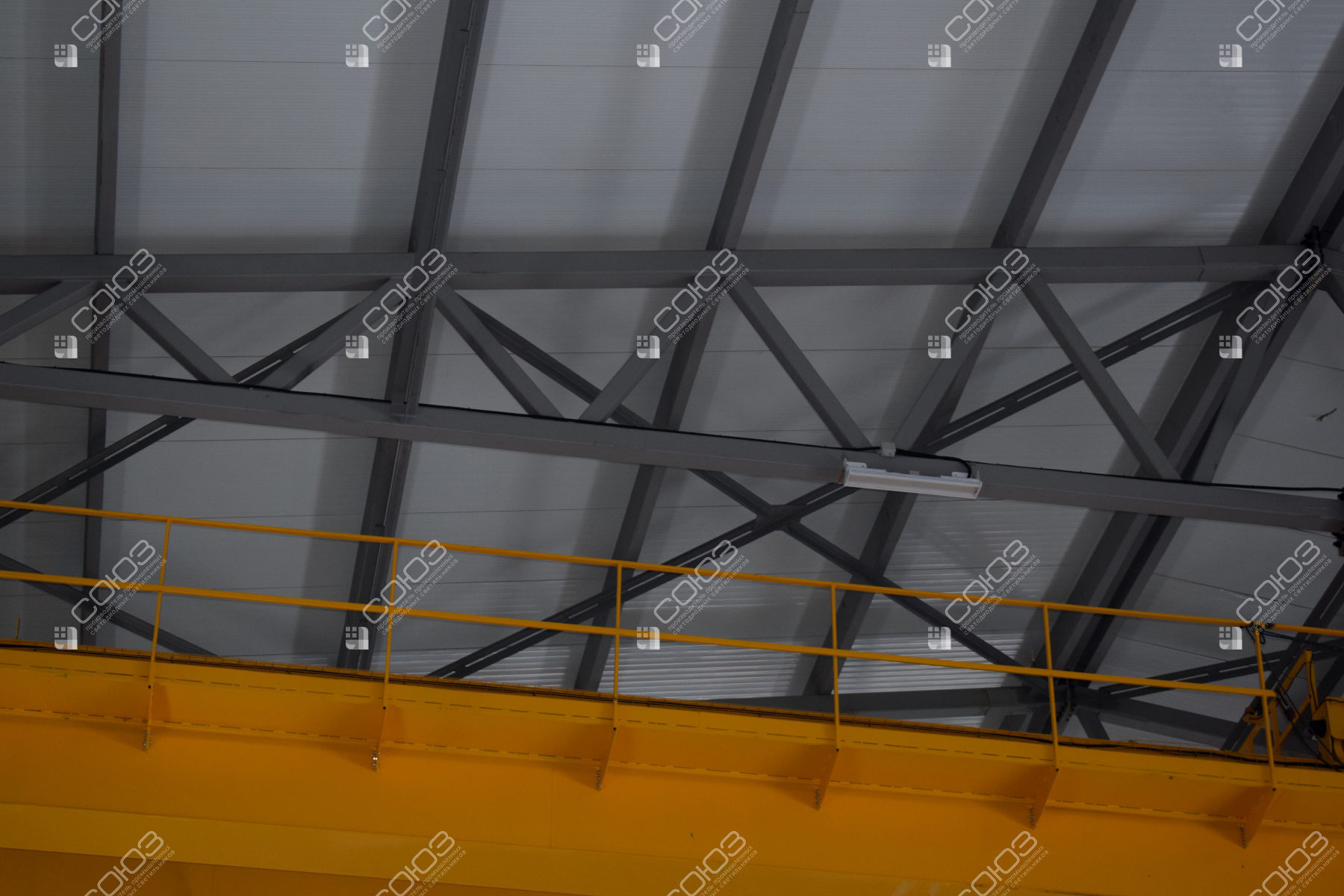

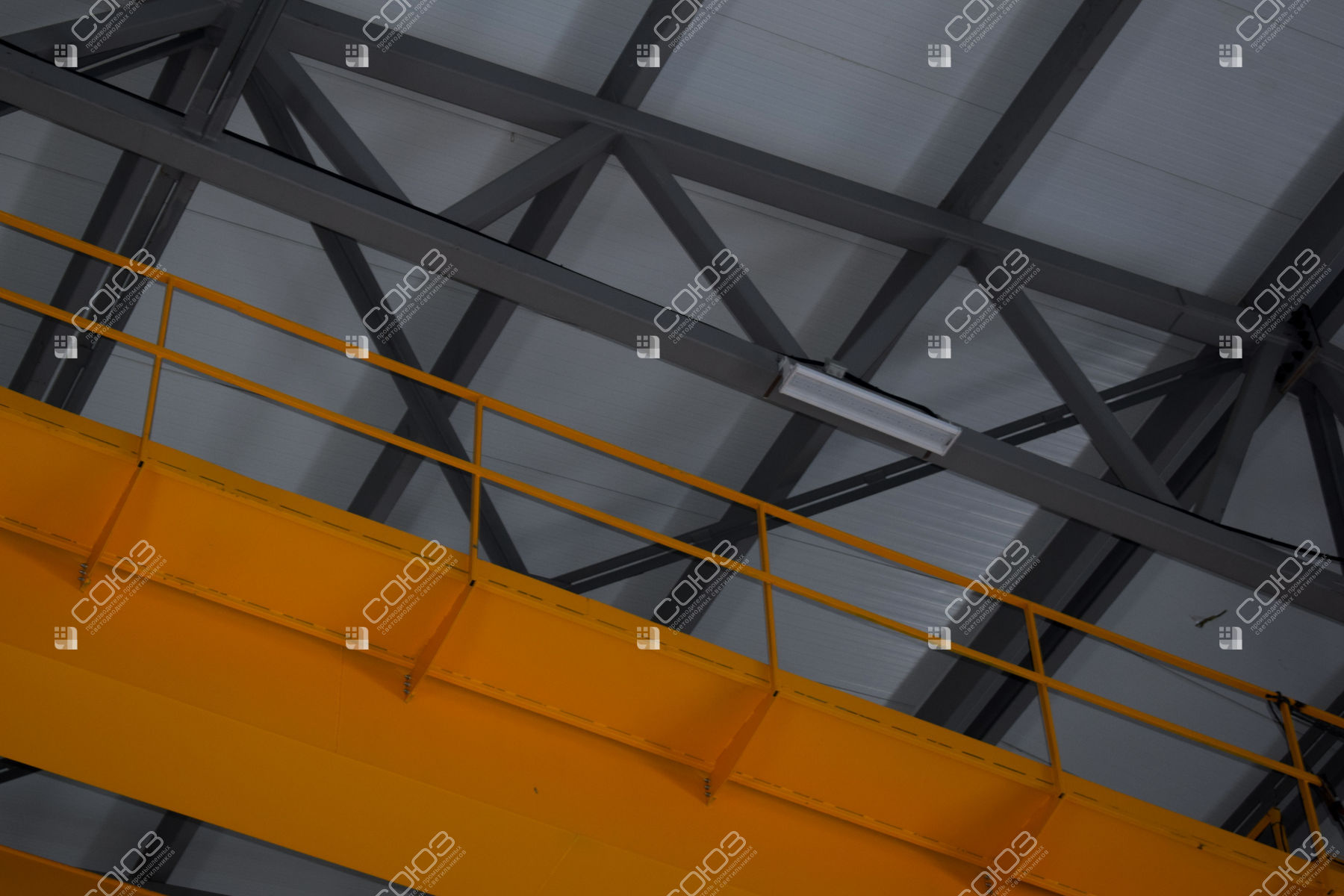

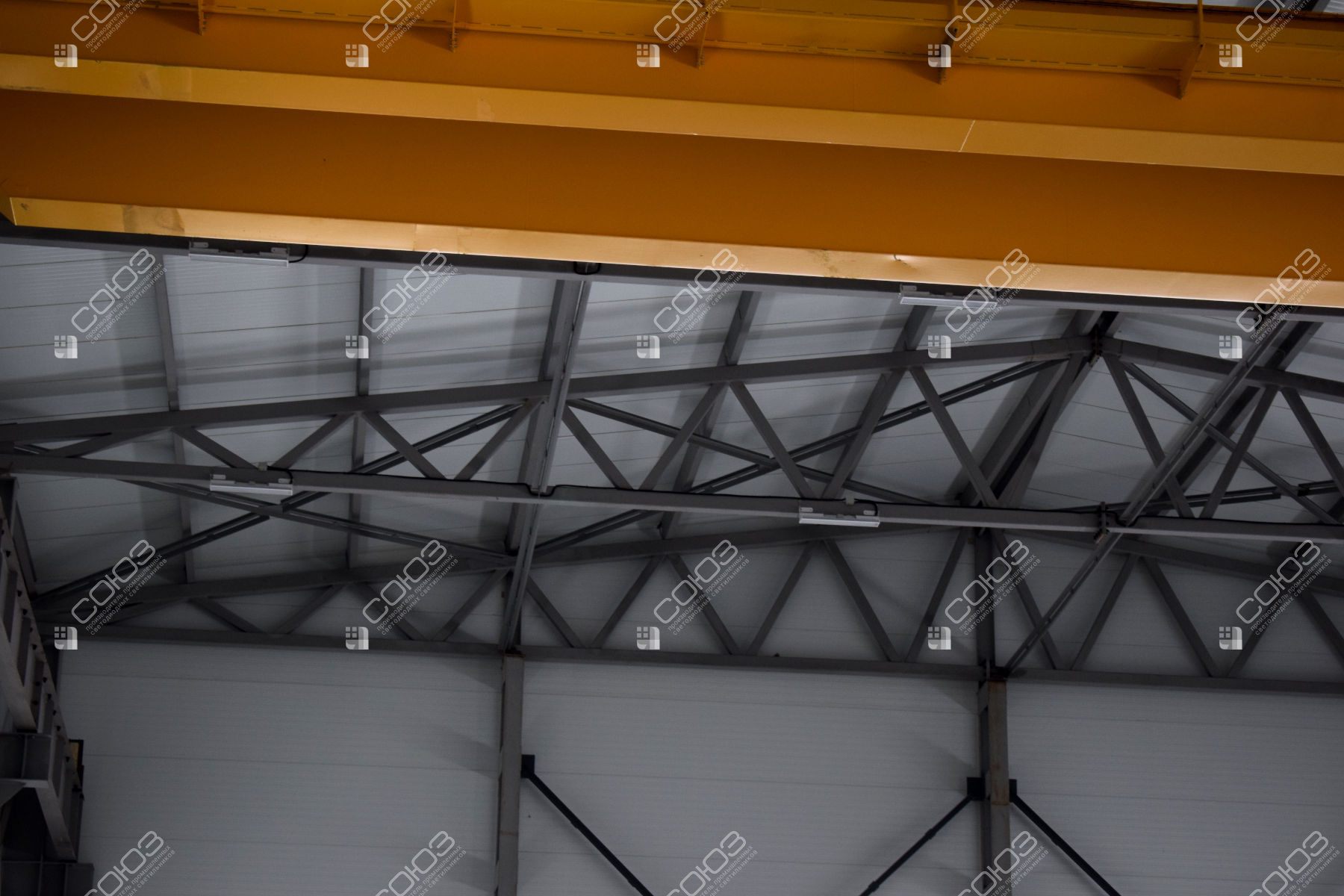

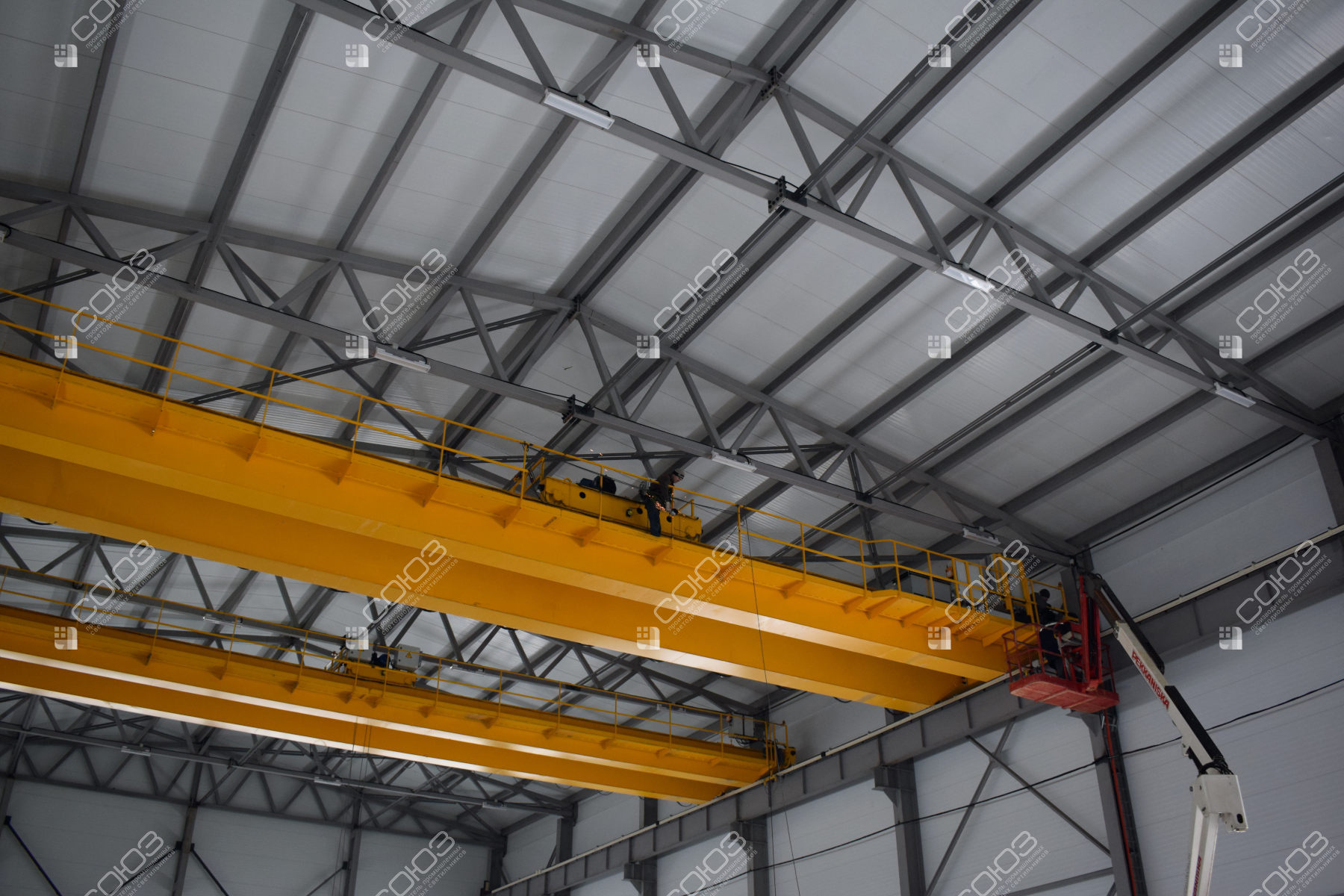

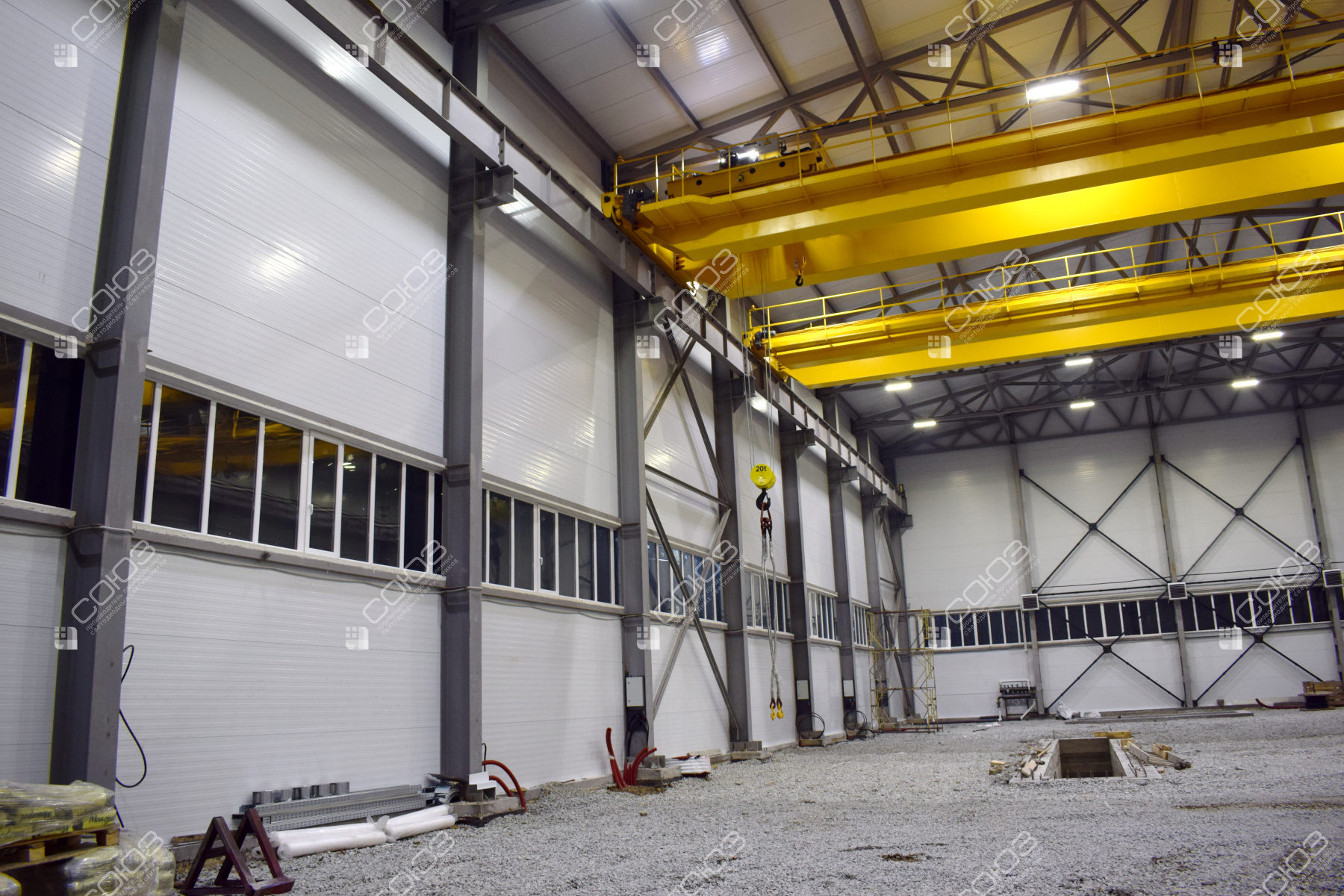

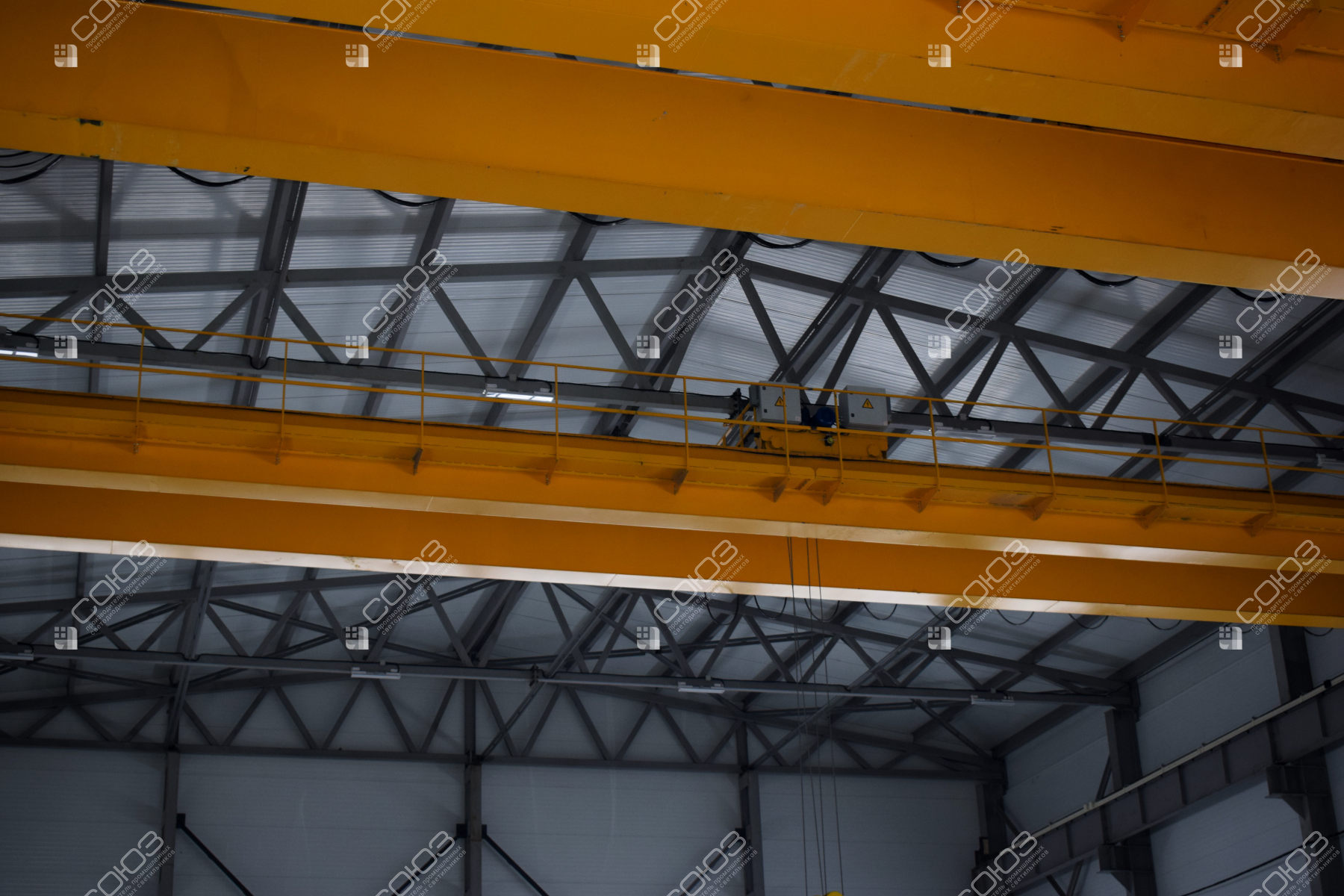

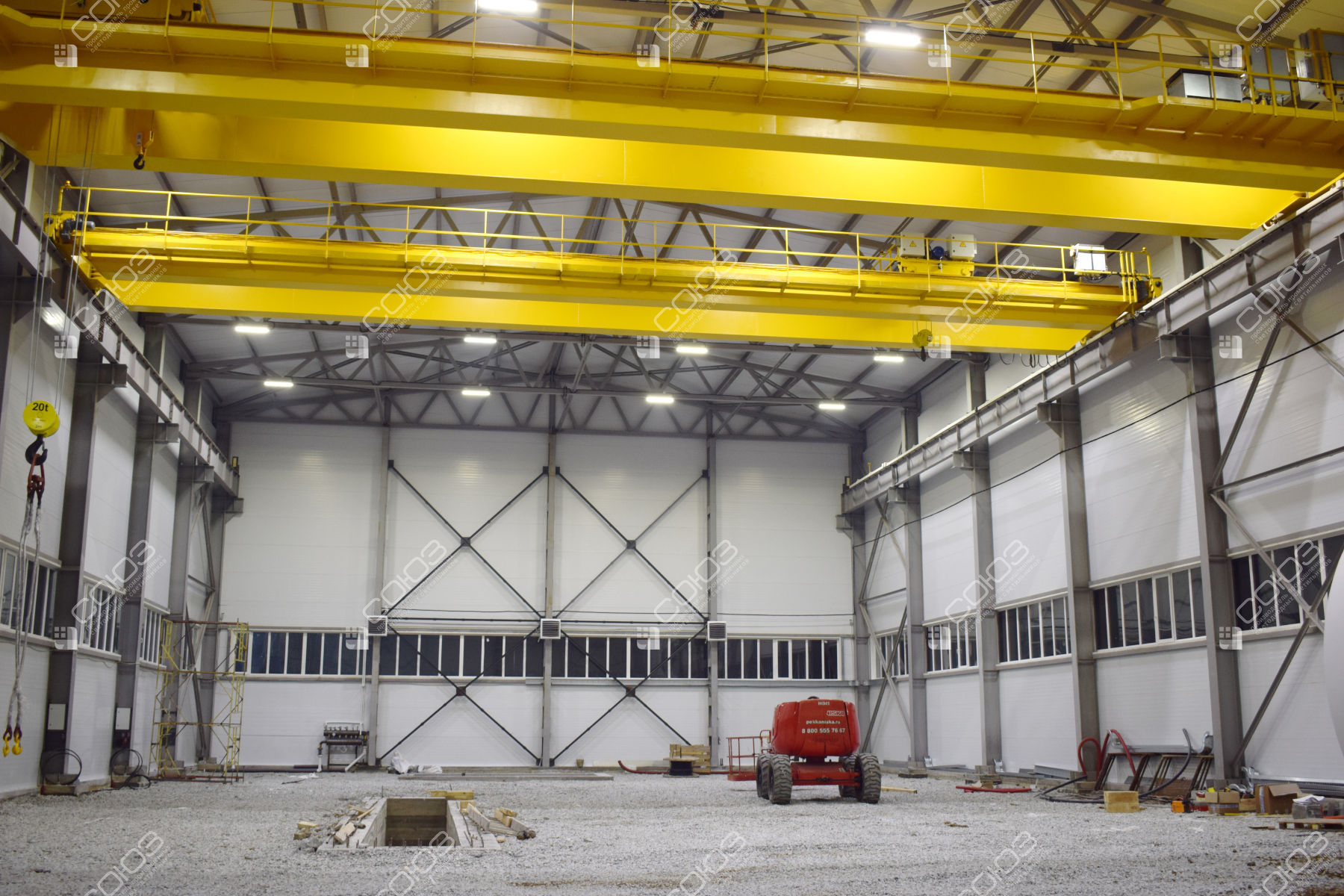

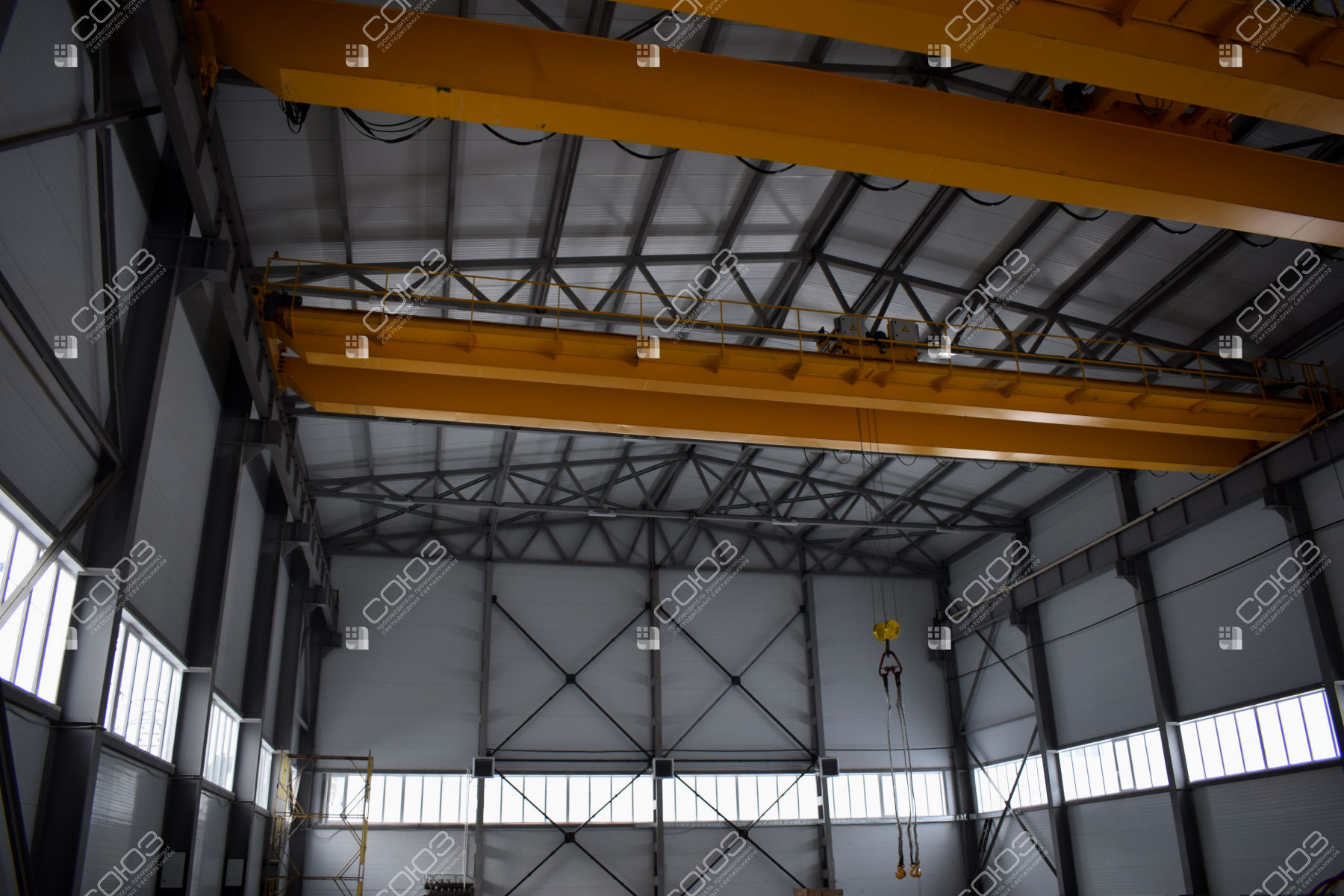

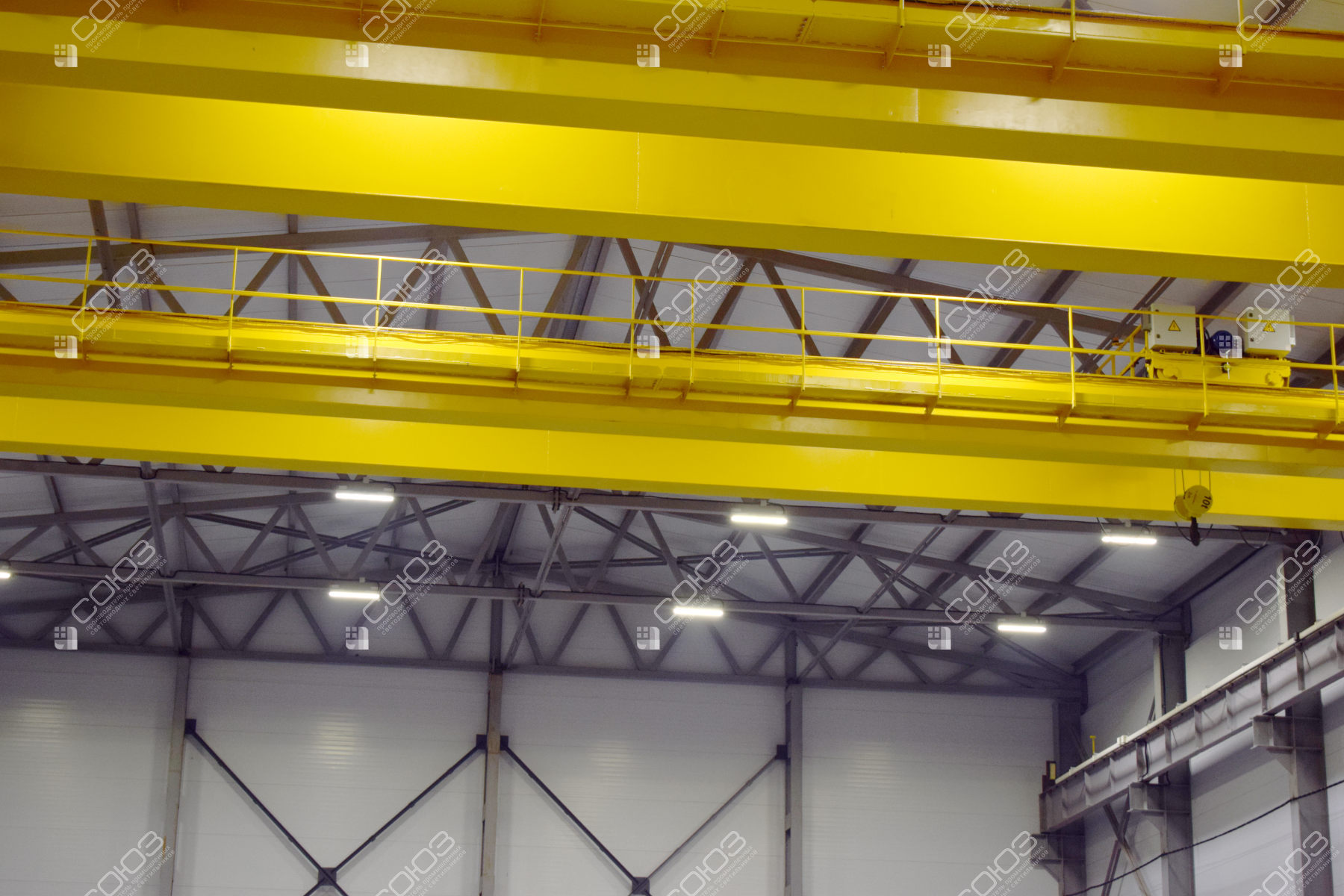

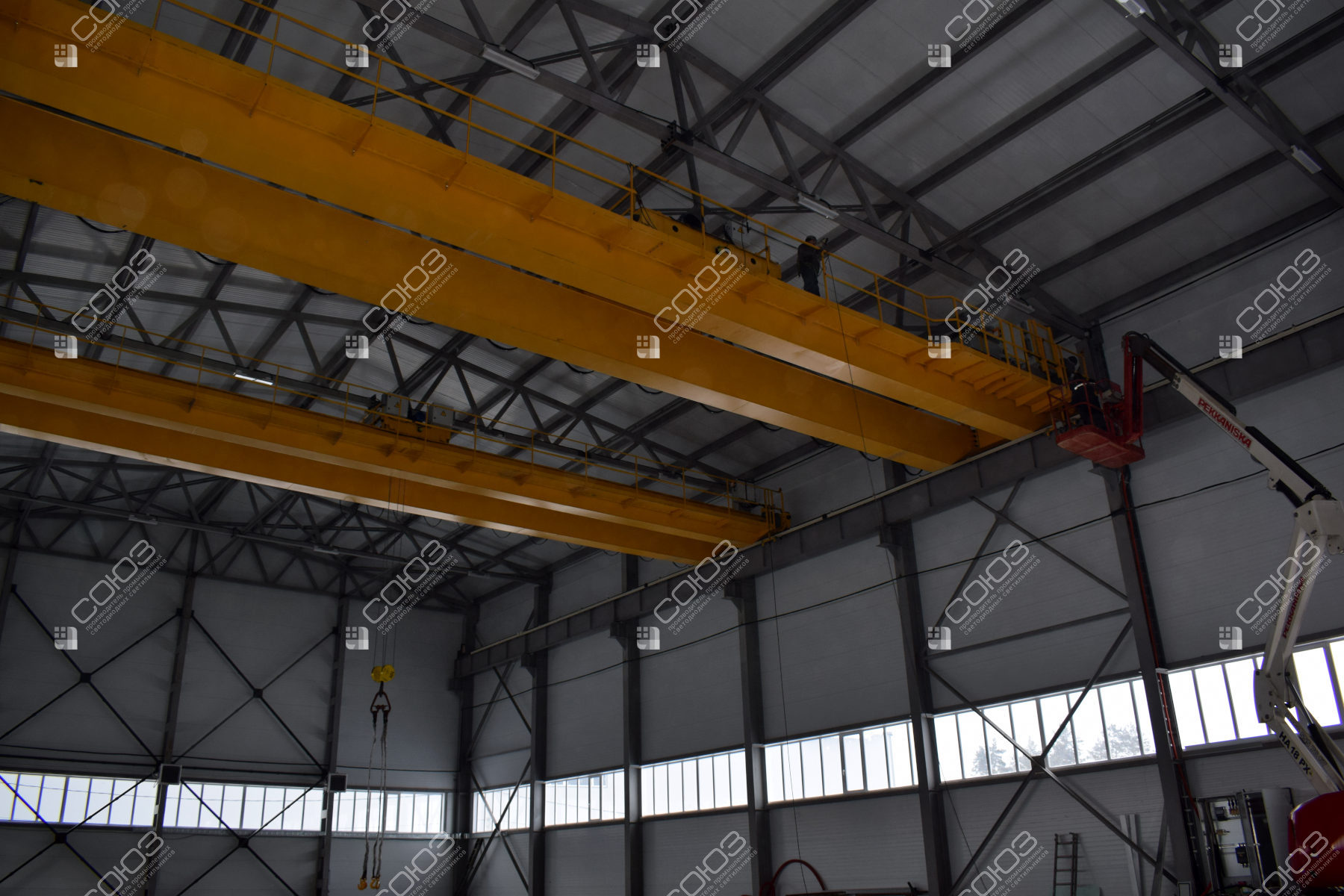

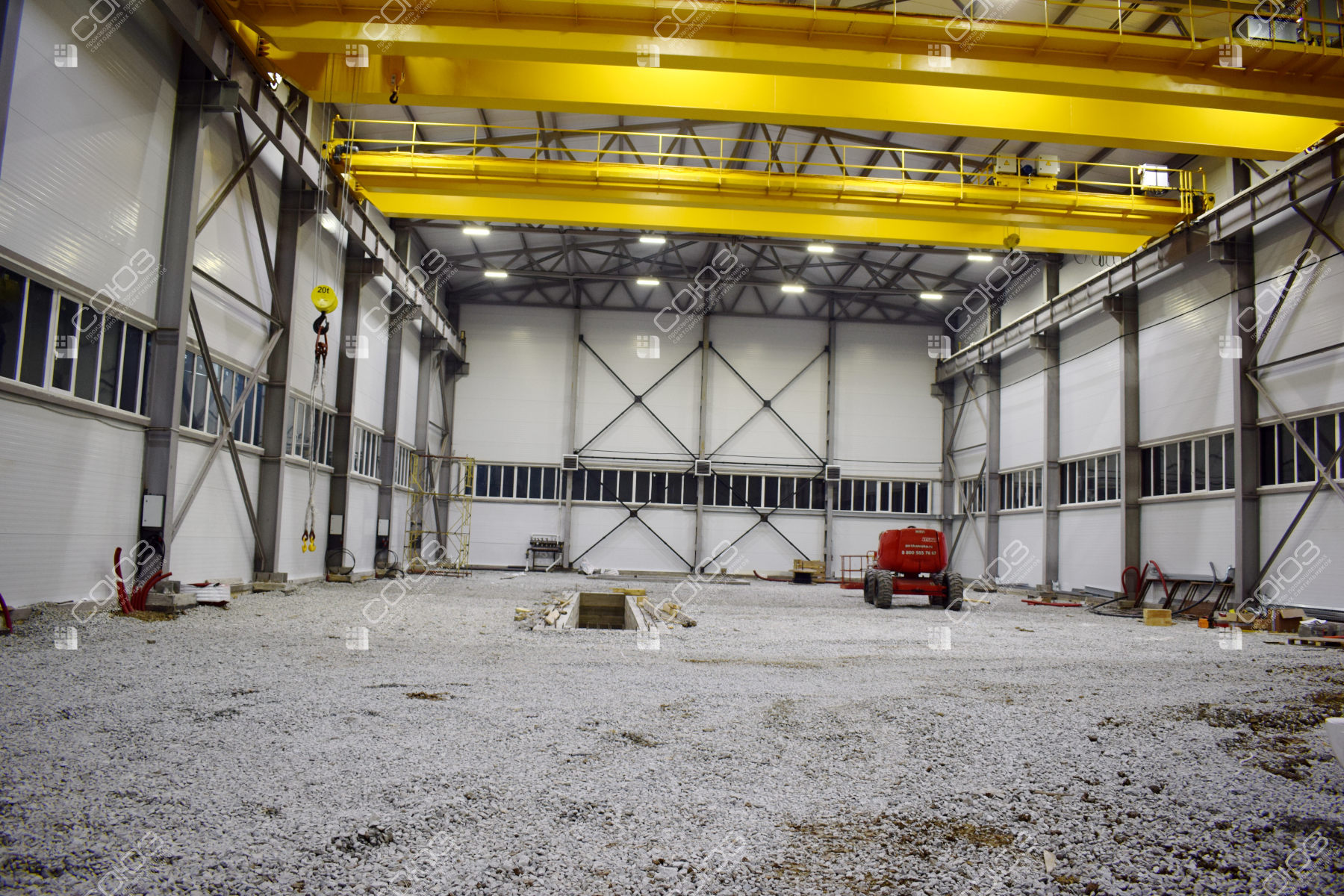

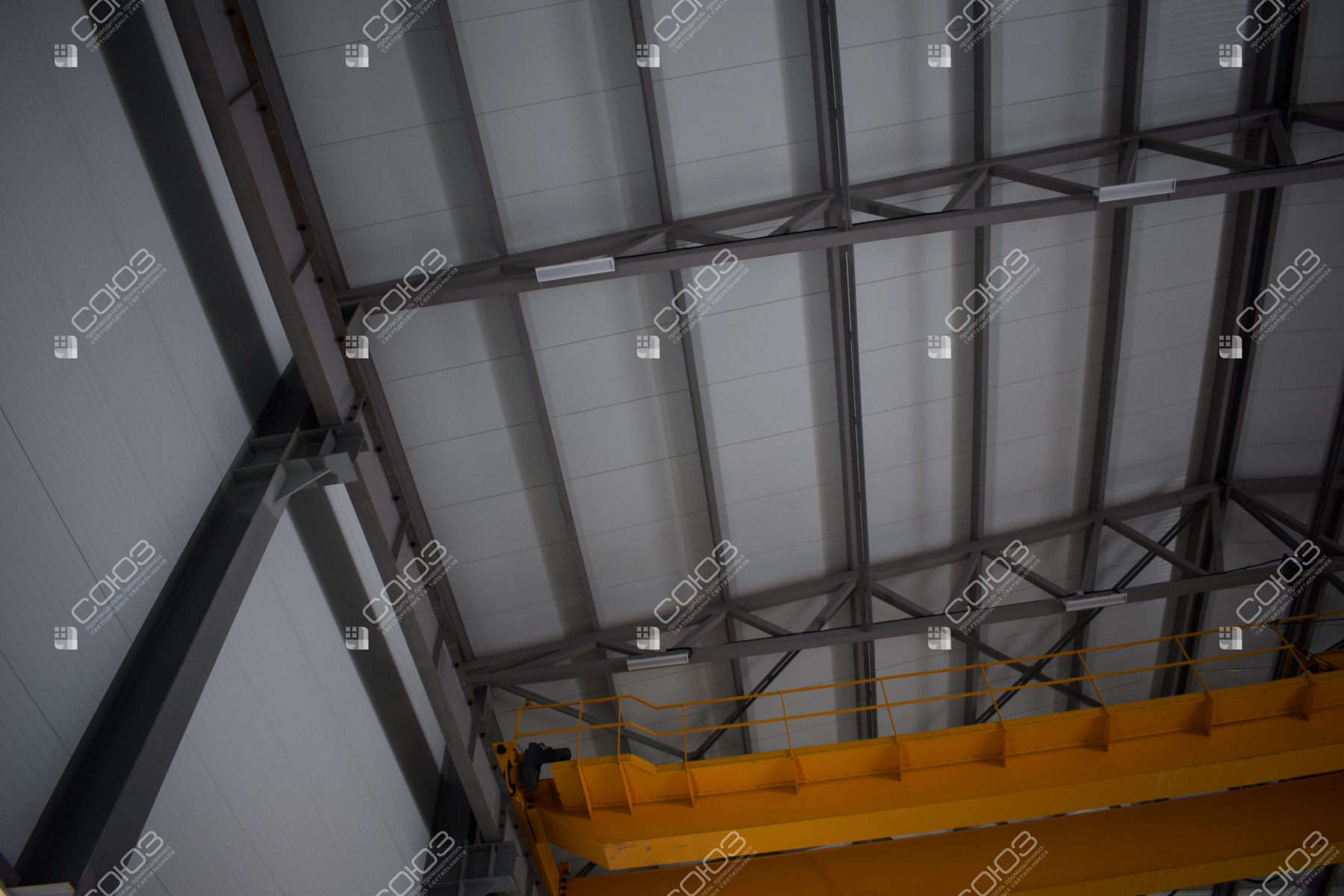

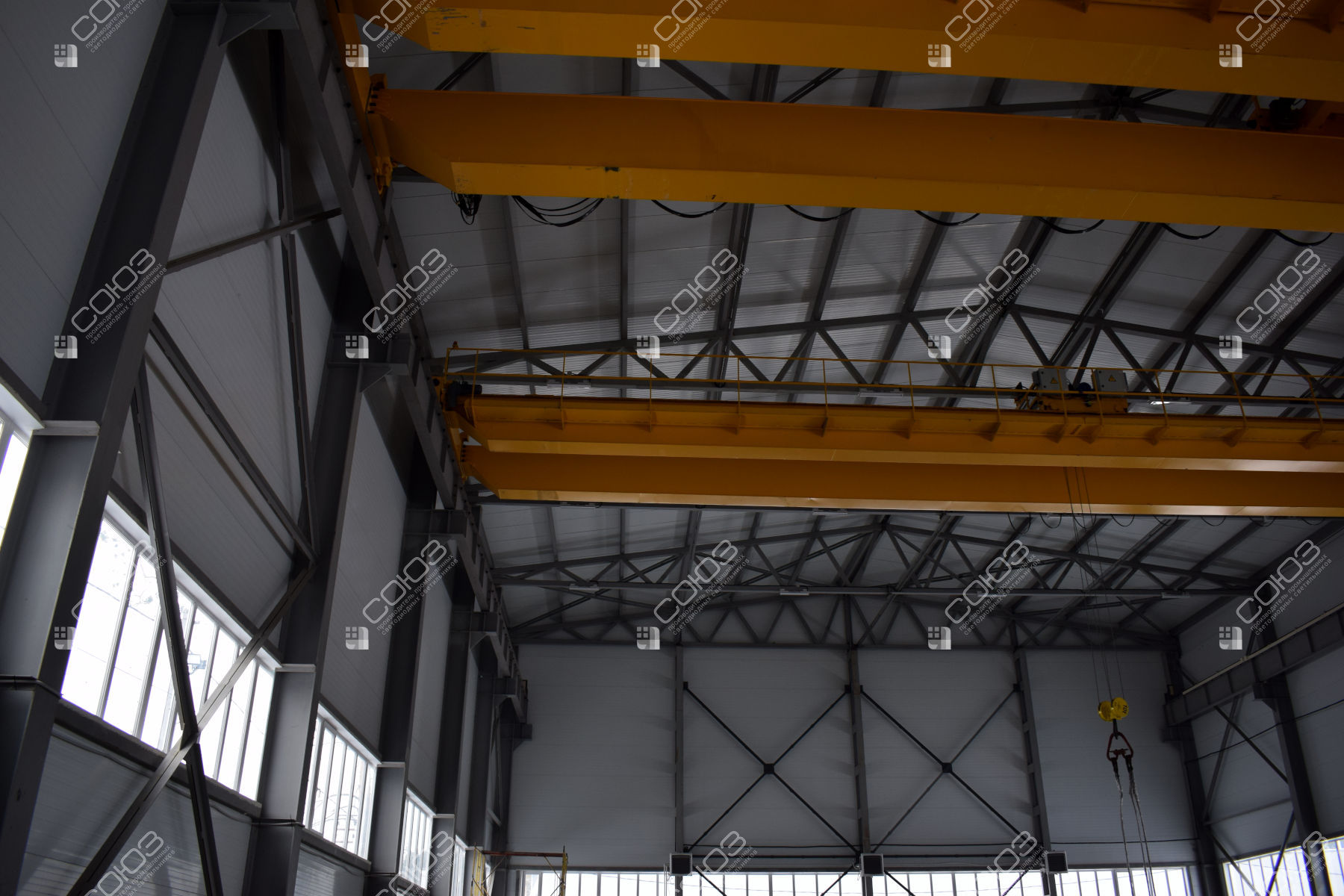

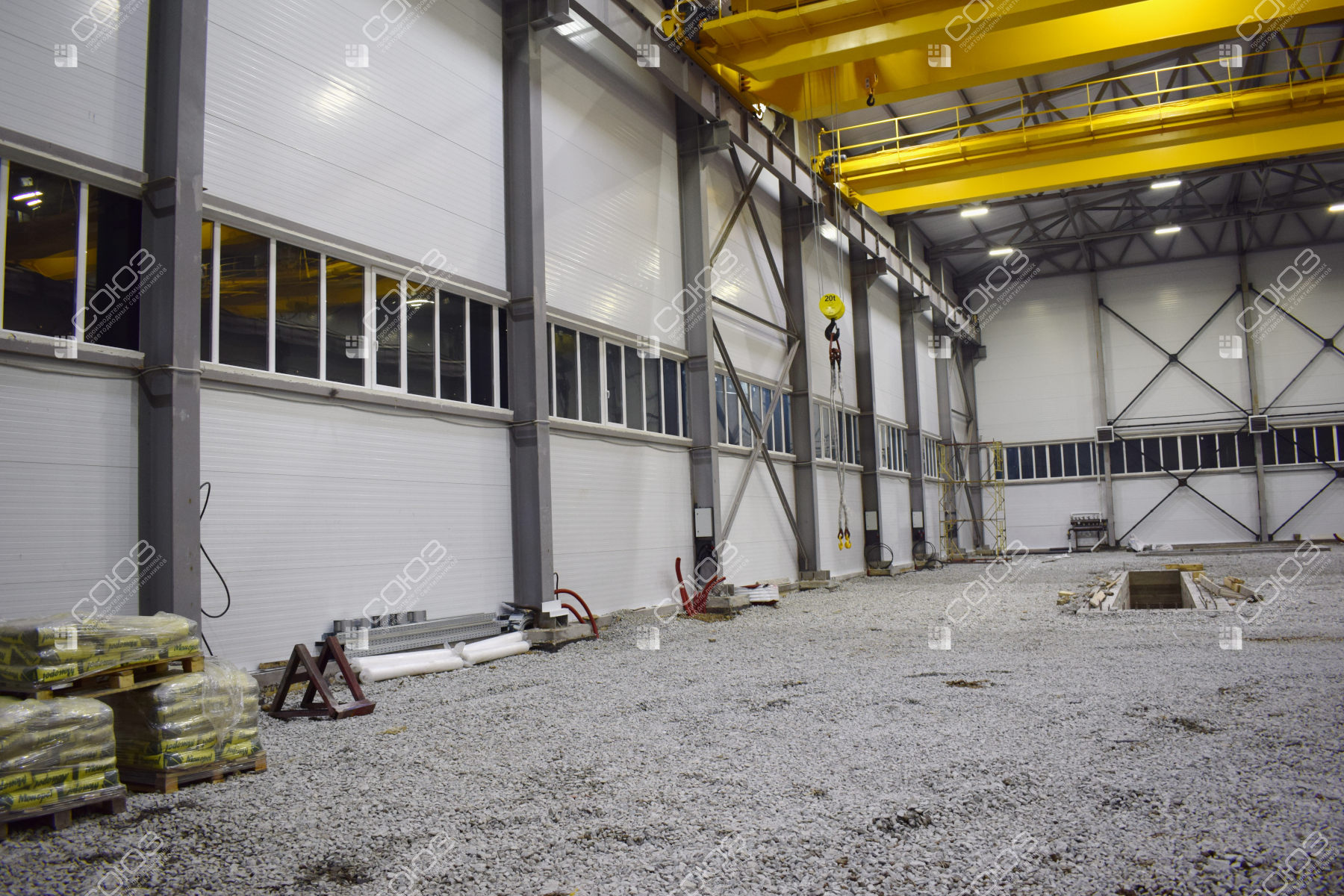

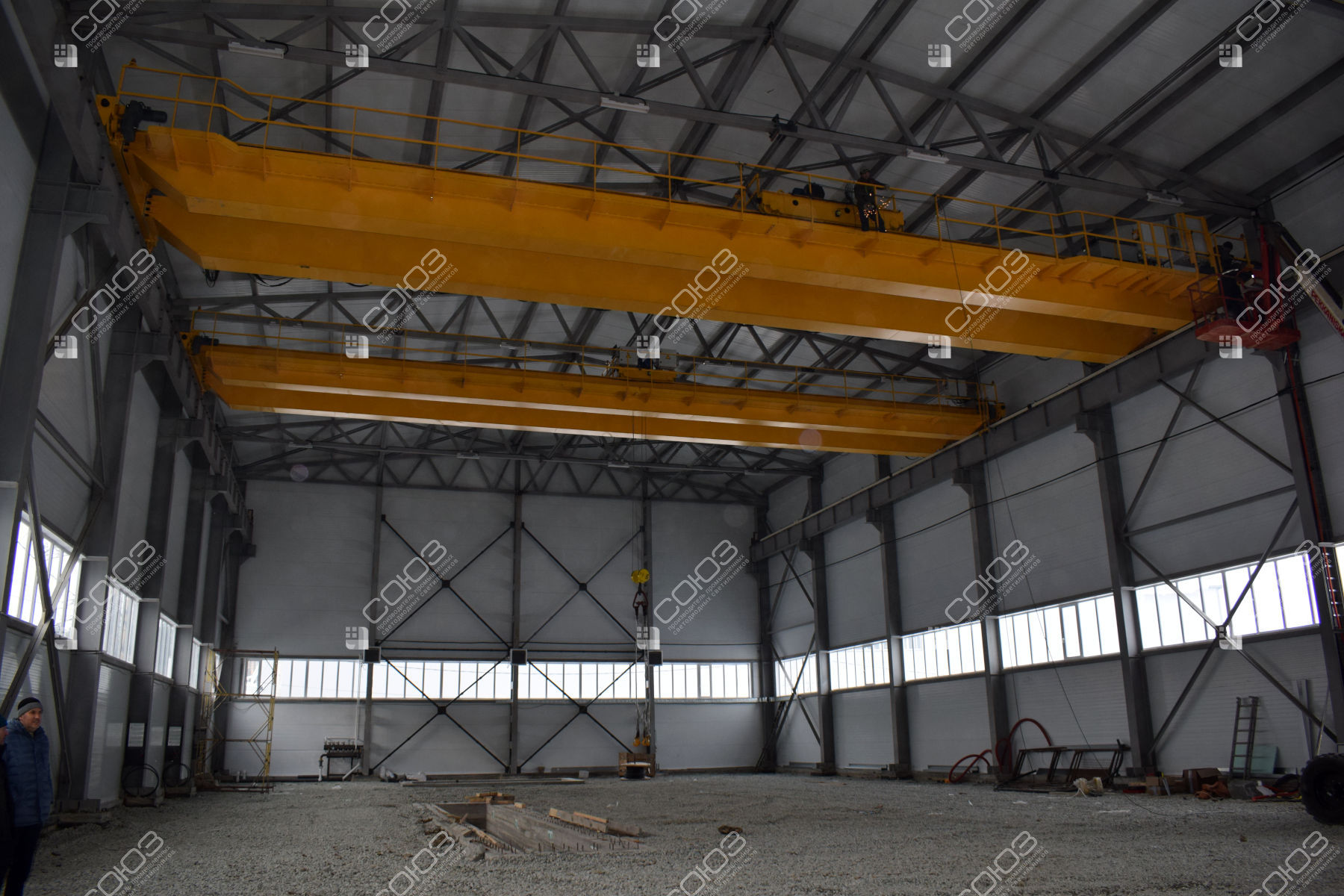

Большая галерея показывает помещение с разных точек: рабочую площадку, фермы, мостовые краны и расположение светильников. Это помогает оценить схему размещения в высоком промышленном пролёте.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха
Задайте размеры цеха — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67

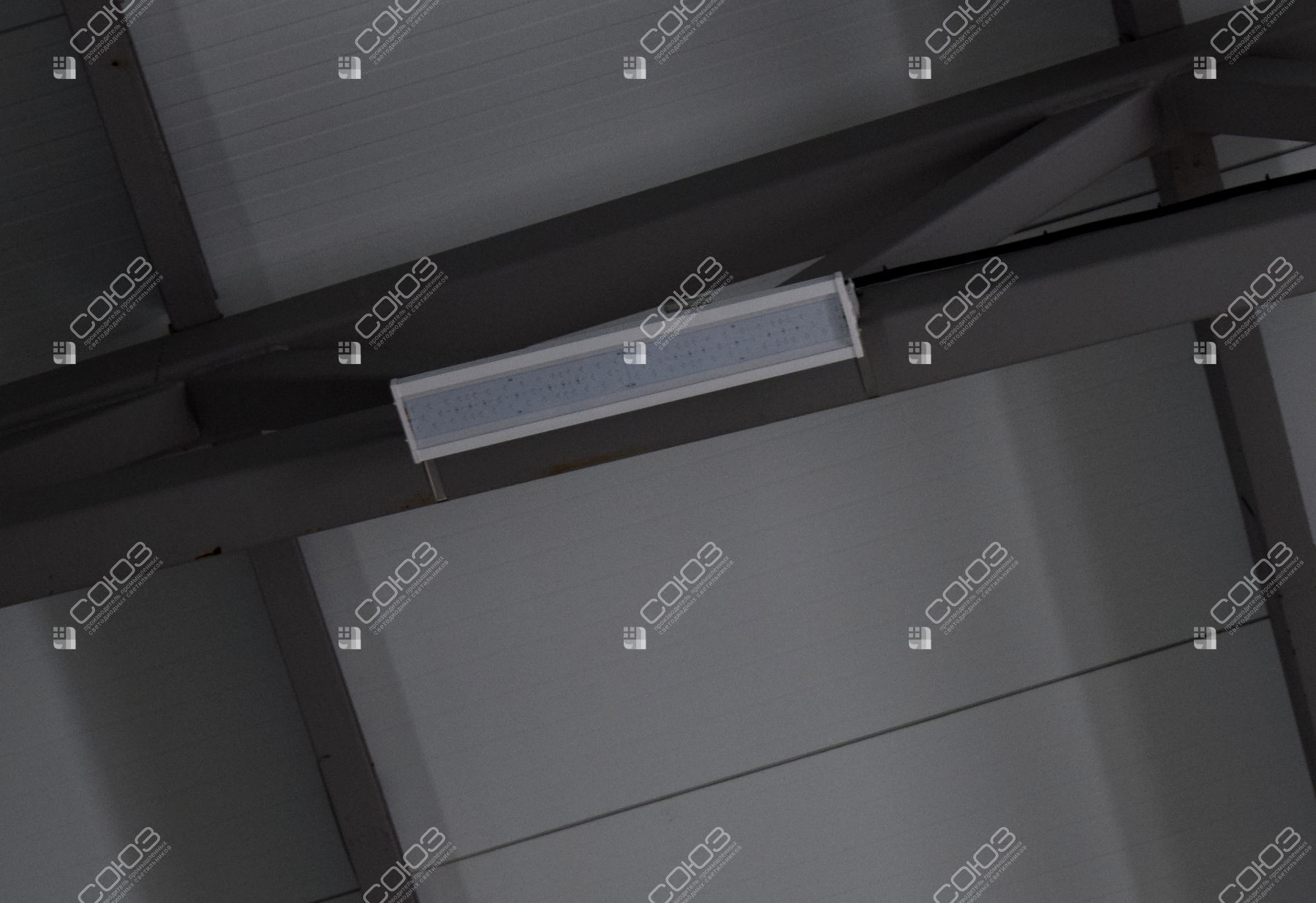

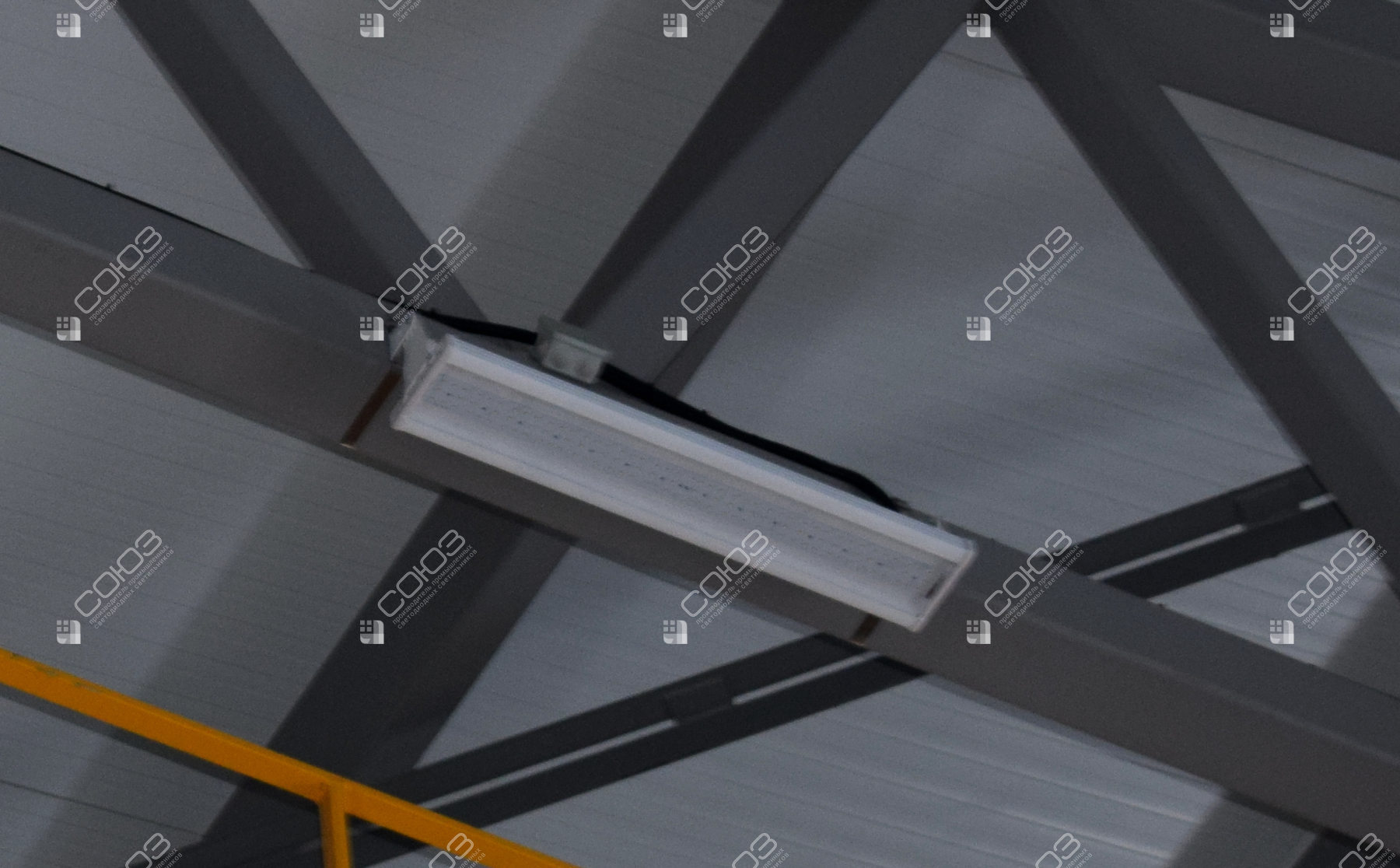

Накладной промышленный светильник с двумя встроенными драйверами и прозрачным экраном. Ниже приведены характеристики одного прибора.
Что учтено при выборе оборудования

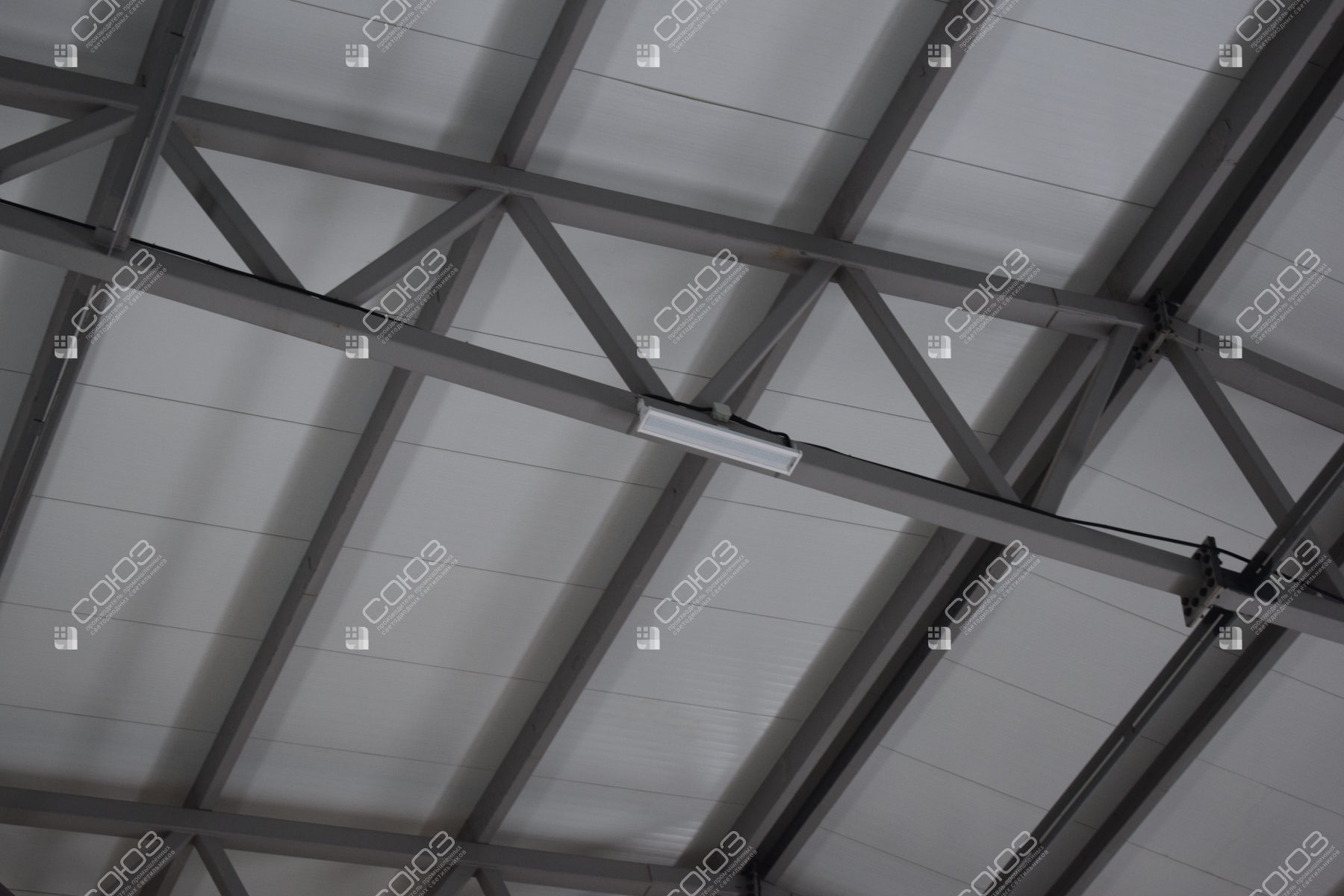

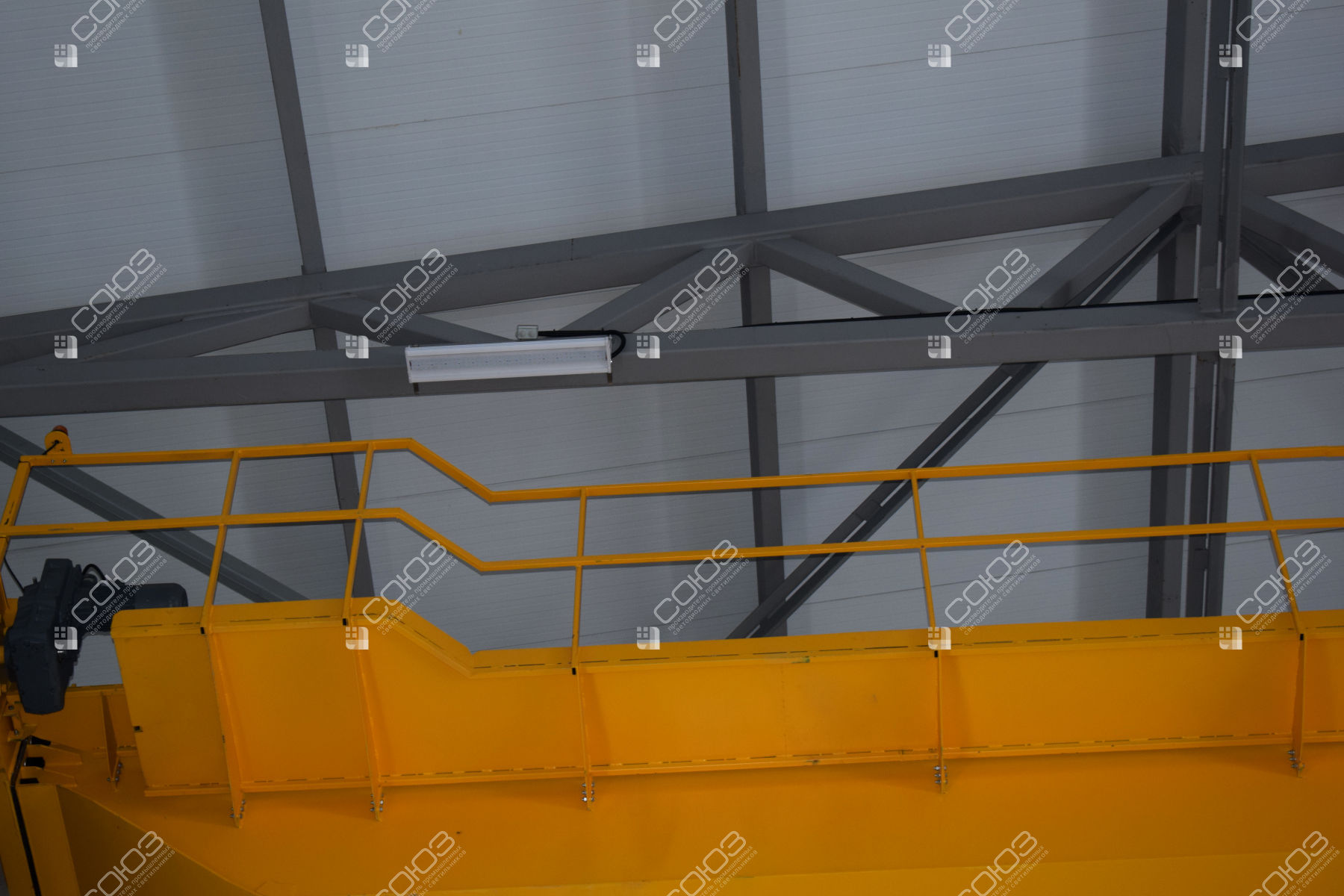

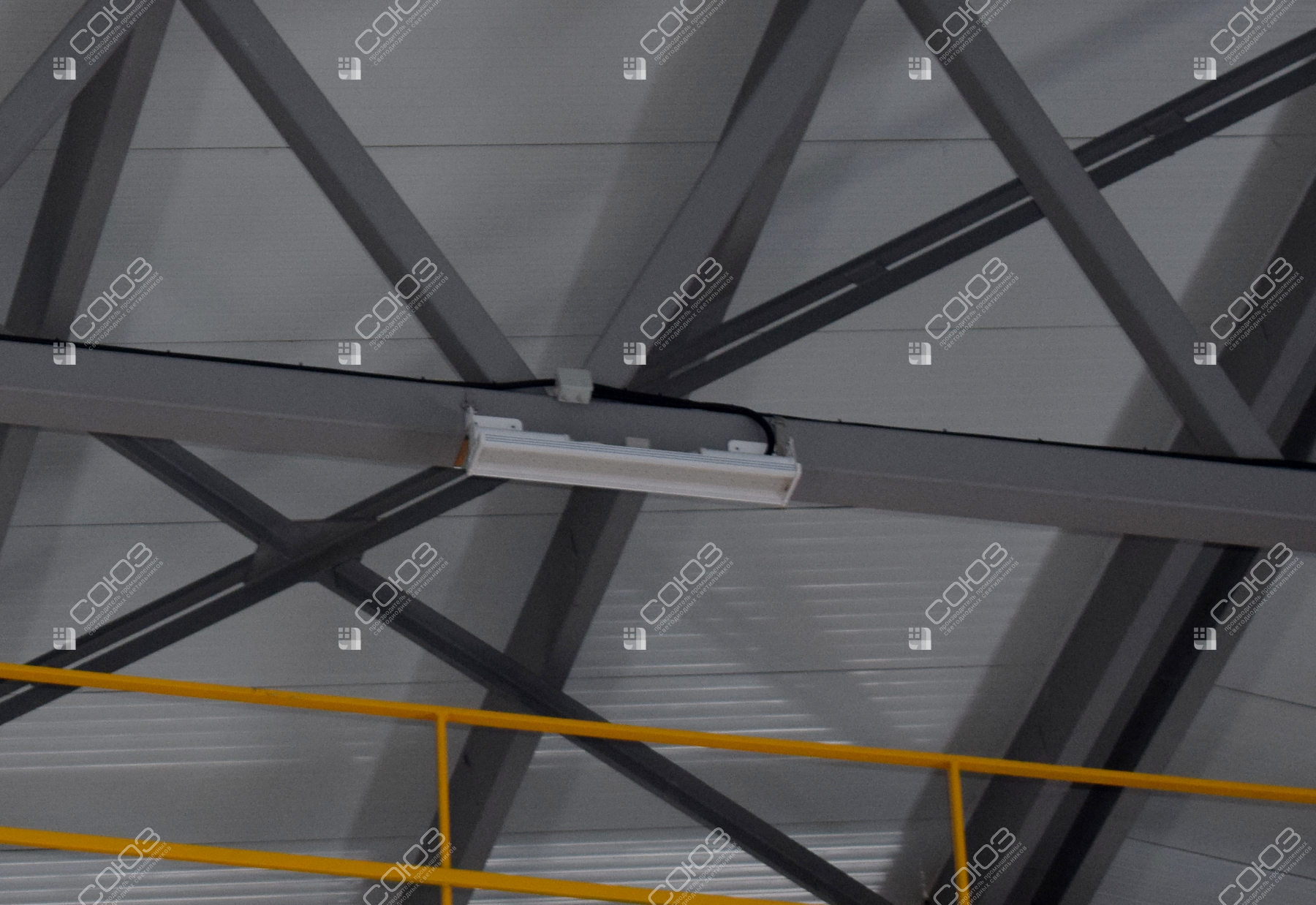

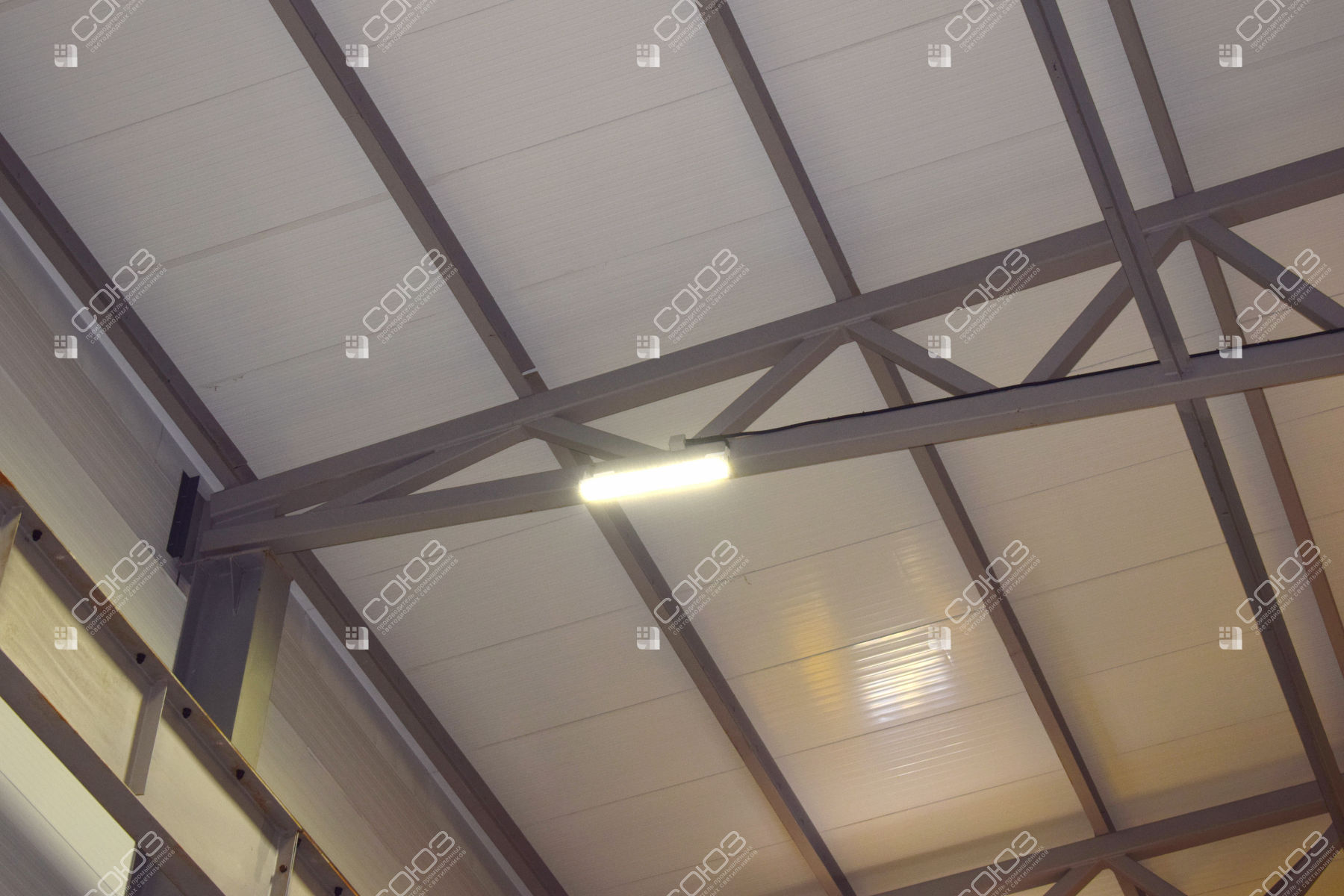

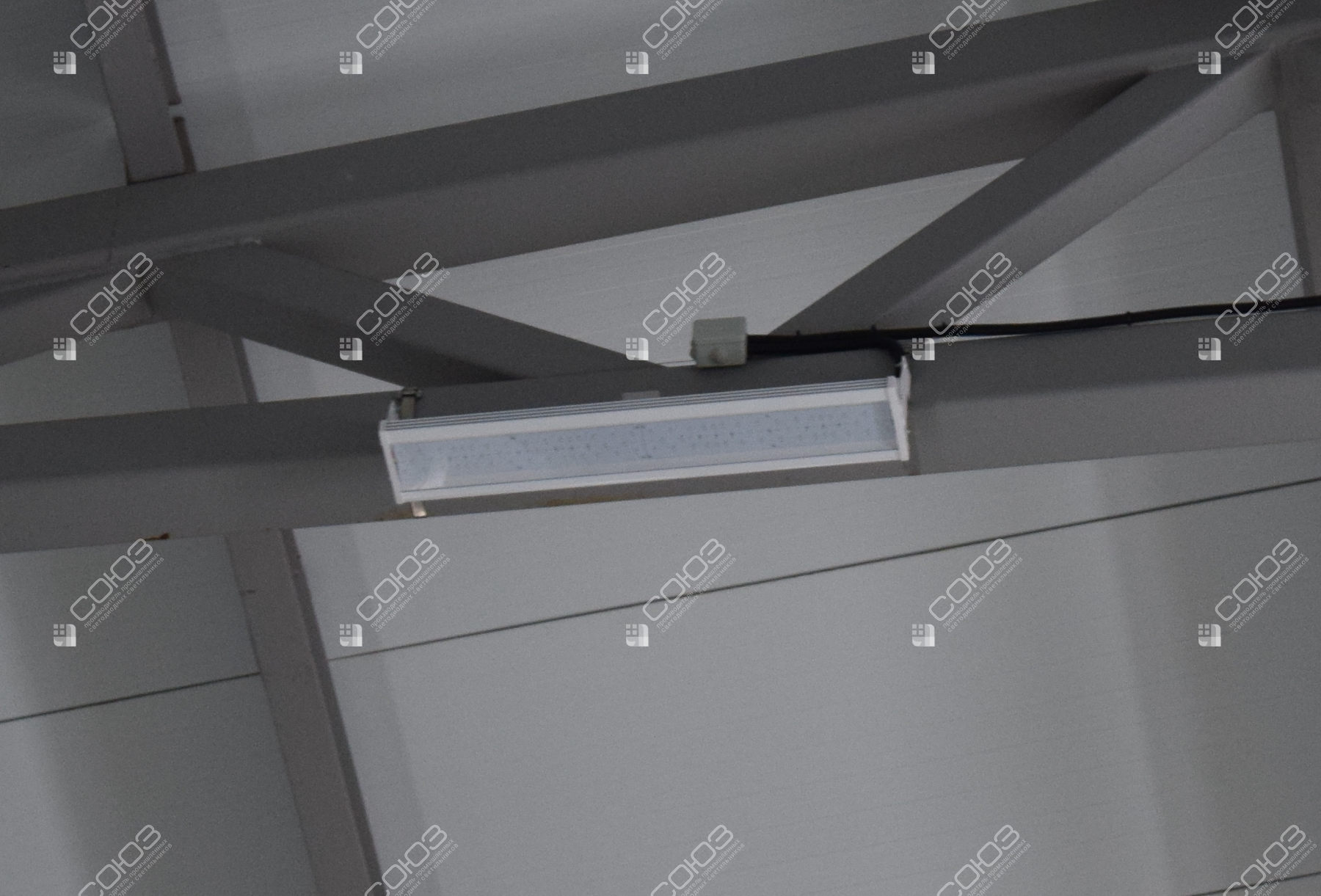

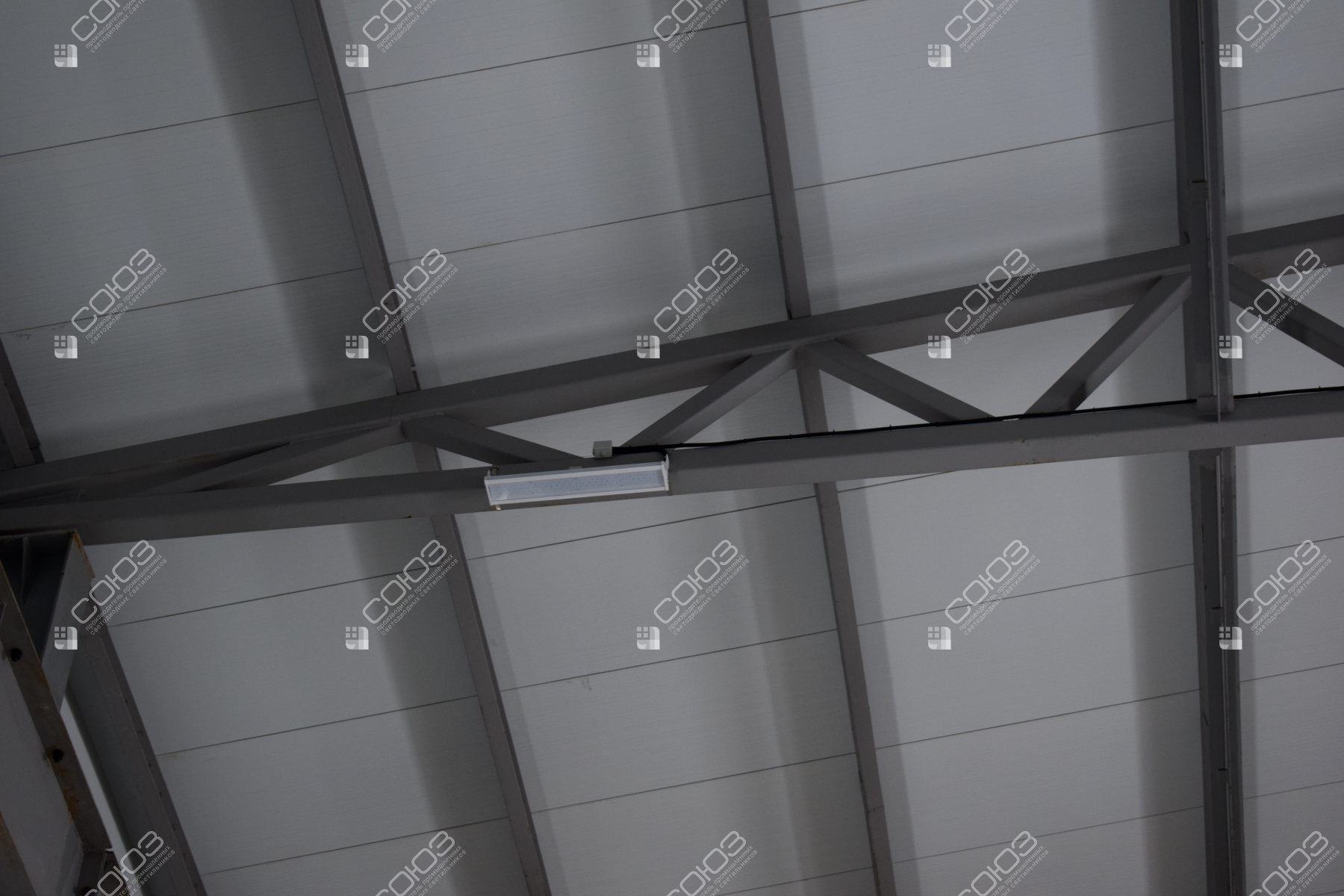

Монтаж под фермами
Г-образные скобы позволяют крепить светильник к горизонтальному основанию. Корпус поворачивается на 30° влево или вправо; предусмотрен и подвес на тросах.
Свет с большой высоты
Поток 32 814 лм и угол 120° учитываются вместе с высотой установки и шагом рядов. Светодиоды CREE: 5000 К, Ra > 80, коэффициент пульсаций менее 1%.
Промышленная конструкция
Алюминиевый корпус с полимерным покрытием отводит тепло и защищён от коррозии. Экран выполнен из оптического поликарбоната, гарантия — 5 лет.
Почему для похожего цеха нужен свой расчёт
Даже при одинаковых размерах помещений результат зависит от высоты монтажа, отражающих свойств стен и потолка, расположения оборудования и рабочей плоскости. Мостовые краны и крупные изделия создают дополнительные тени. Поэтому схема из этого проекта служит примером, а не готовой спецификацией для любого цеха.
Для подбора нужны план и разрез помещения, крановые пути, рабочие зоны и требования к освещению. Сравните накладные светильники СОЮЗ 24 и решения на странице «Светильники для цехов и ангаров».
