Временное освещение тоннеля светильниками 36 В
В тоннеле для временного освещения применены СОЮЗ 23-20/1-67 на 36 В AC. Одиннадцать фотографий показывают последовательное размещение приборов вдоль прохода, рабочих участков и временных коммуникаций.
Проект реализован на светильниках:
Решение на объекте

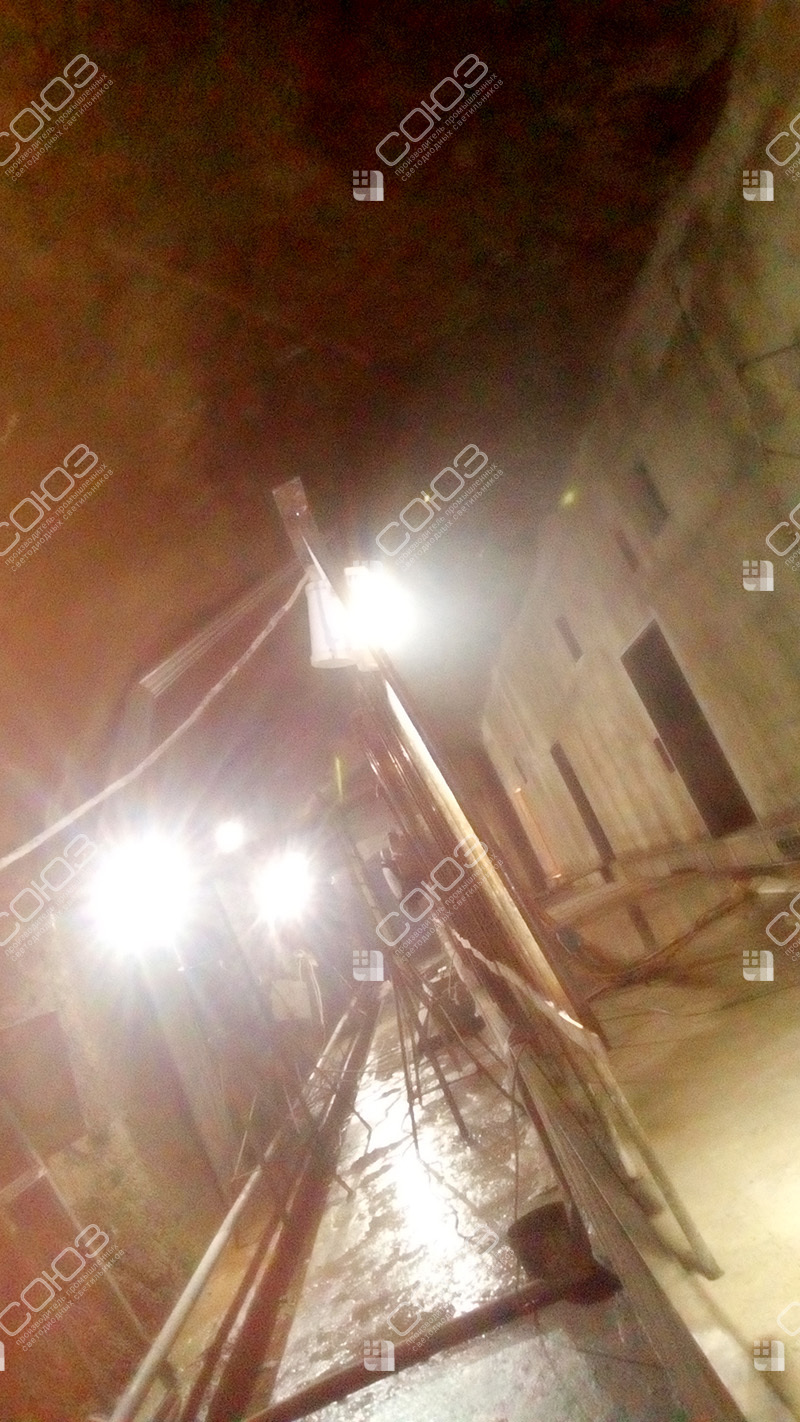

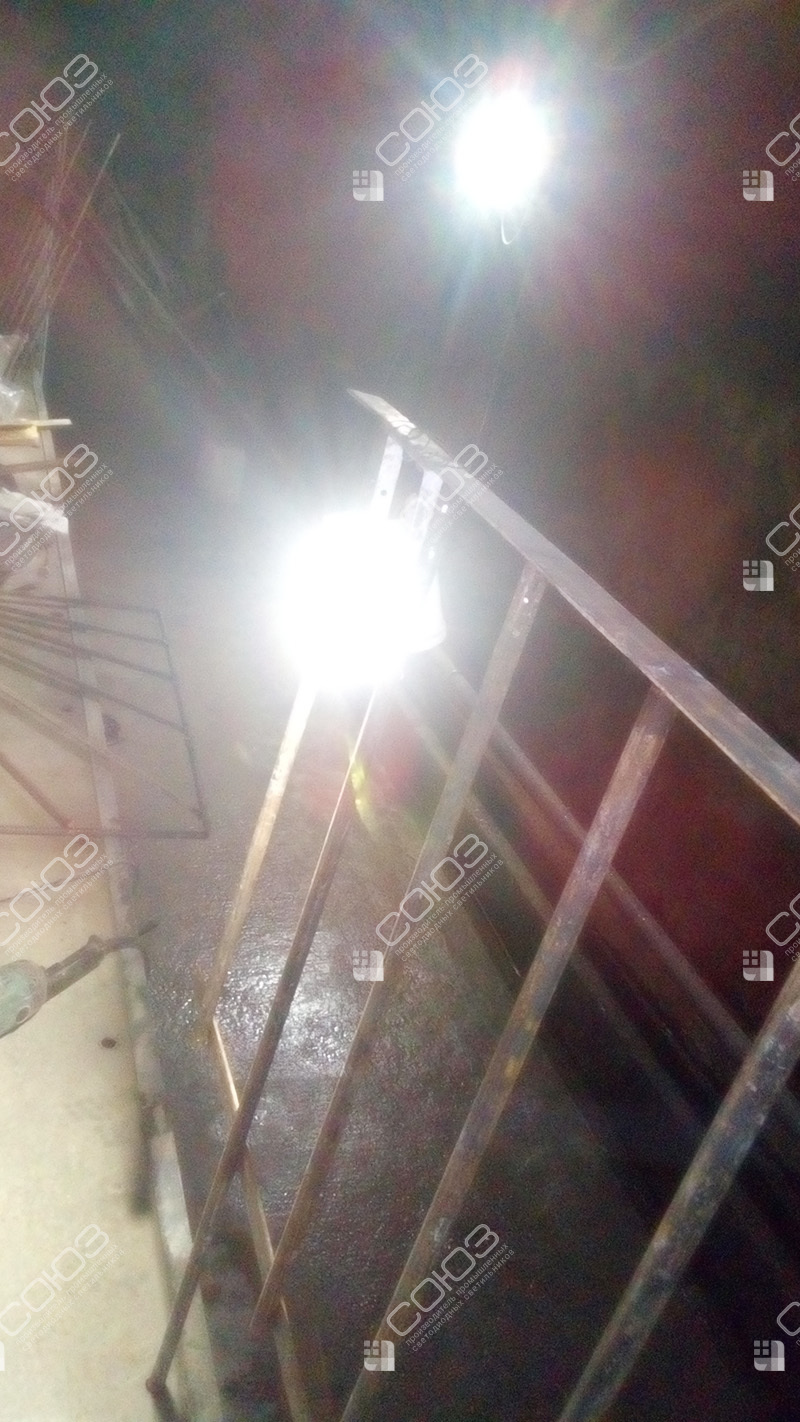

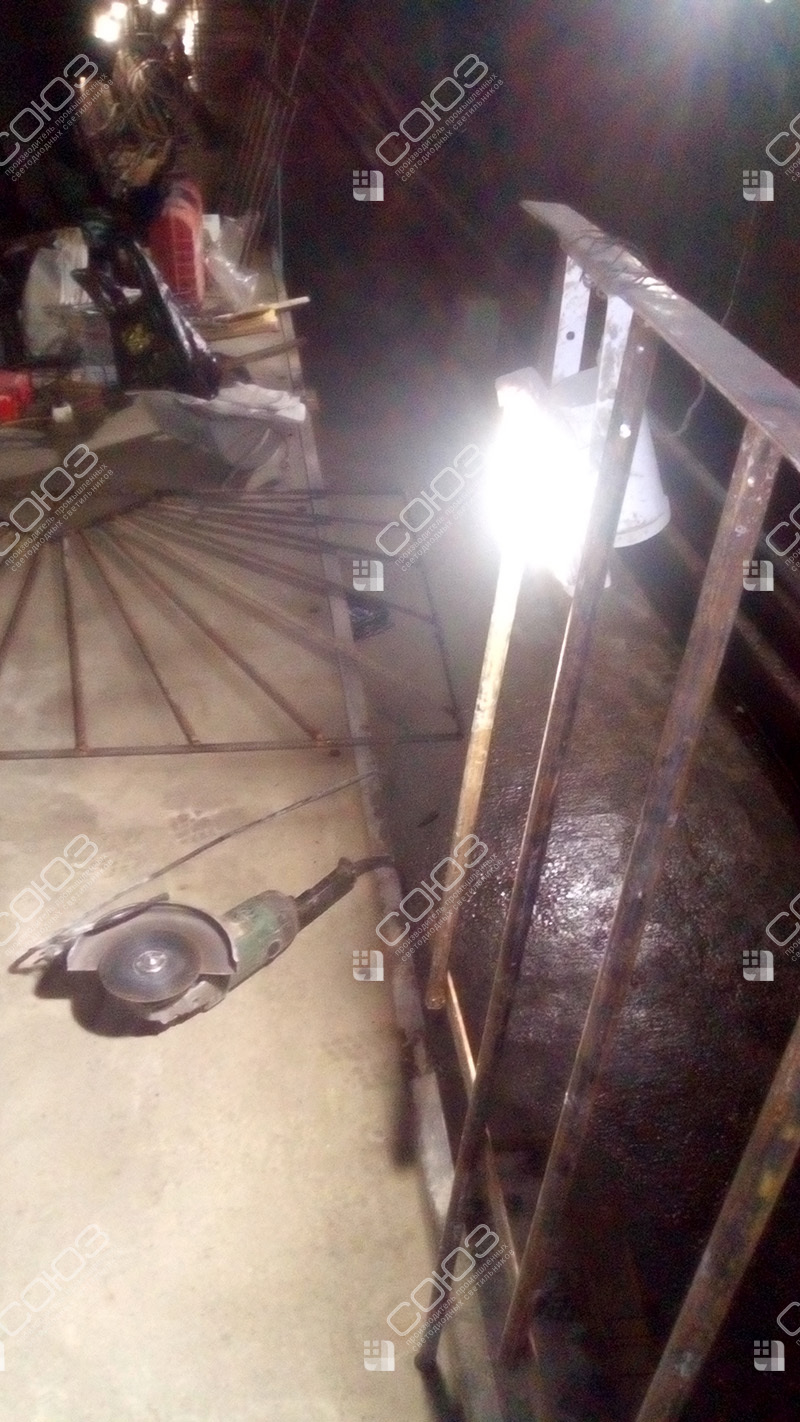

Последовательные световые точки вдоль тоннеля
В протяжённом тоннеле рабочие места и коммуникации меняются по мере продвижения работ. На объекте низковольтные светильники размещены последовательно вдоль выработки. Такая схема позволяет организовать световой маршрут и подвести поток к текущим участкам, где конструкции и оборудование могут перекрывать соседние источники.

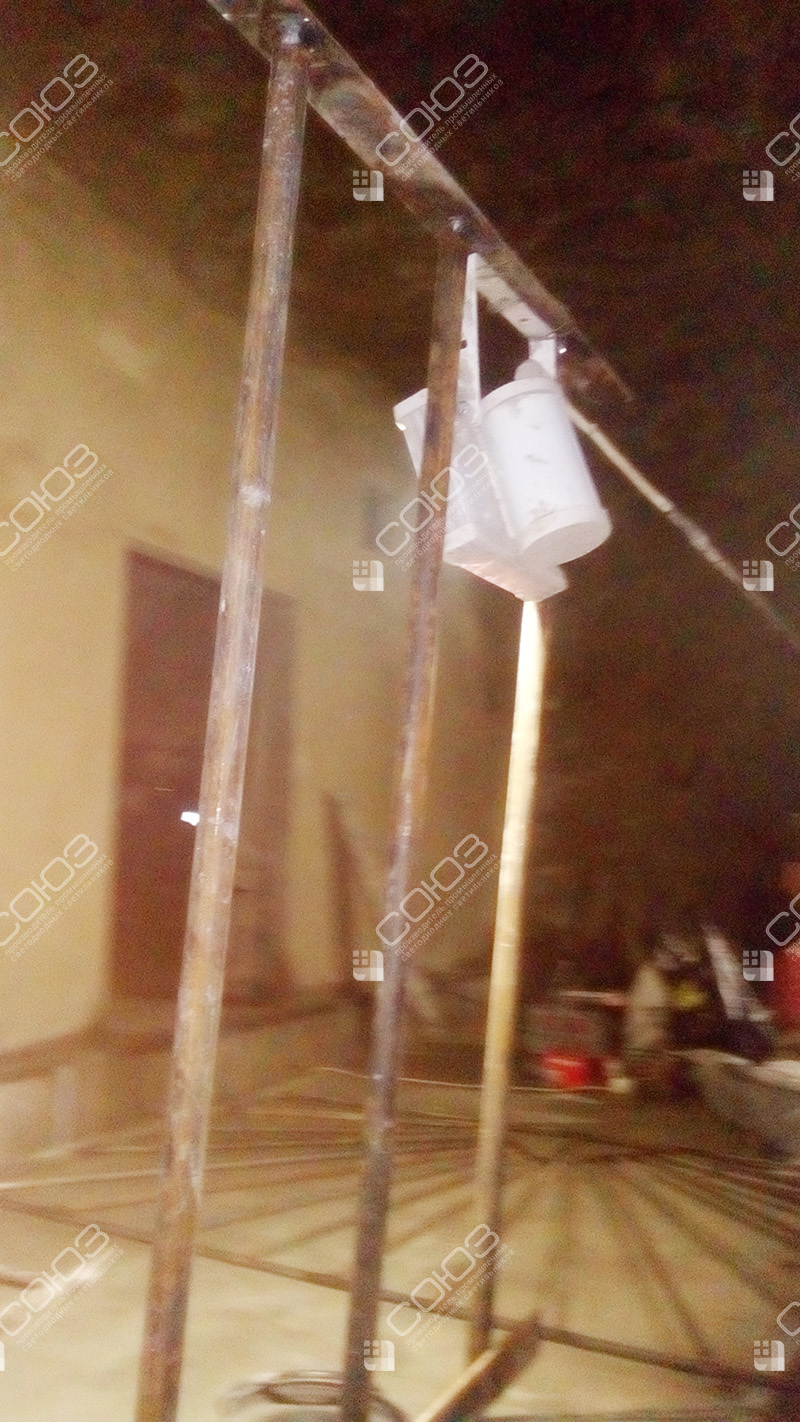

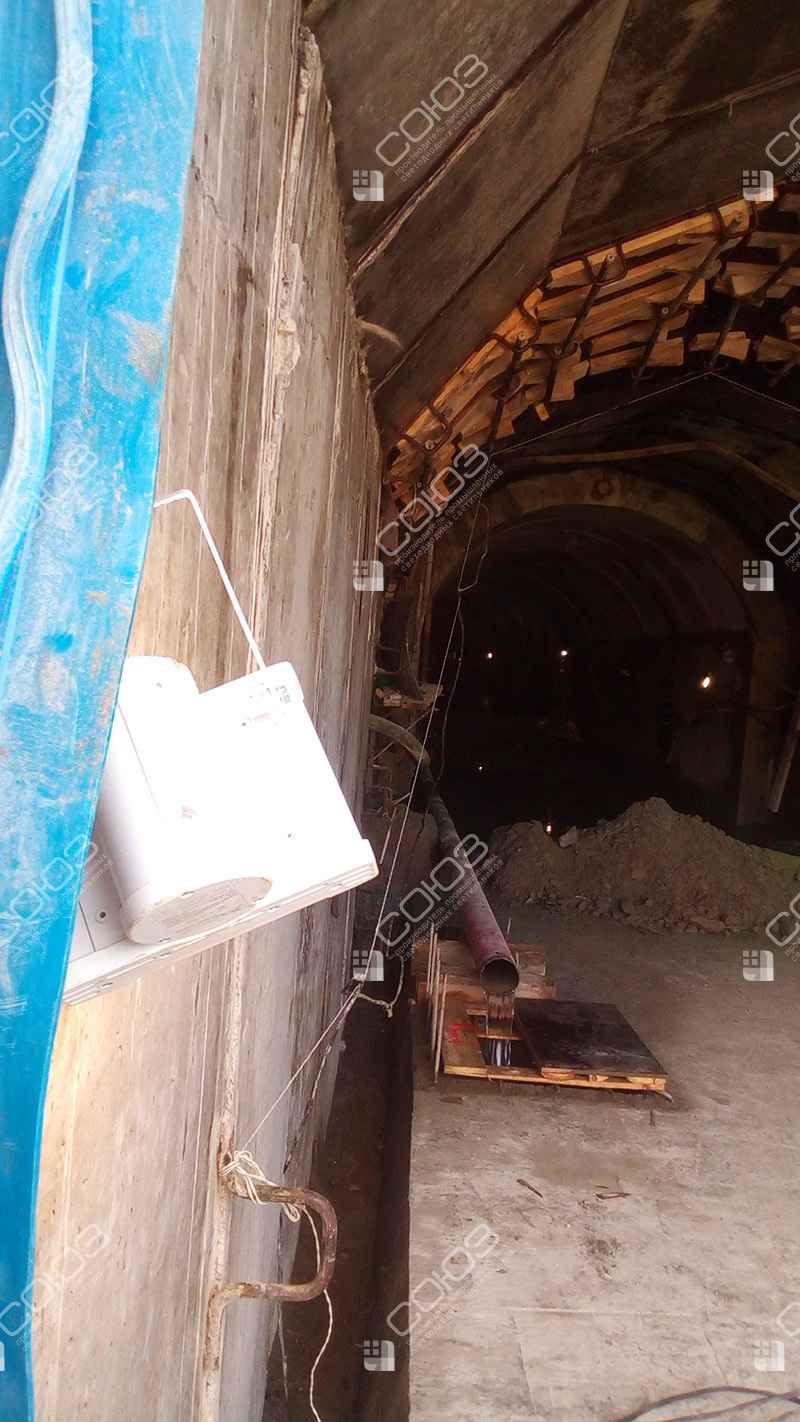

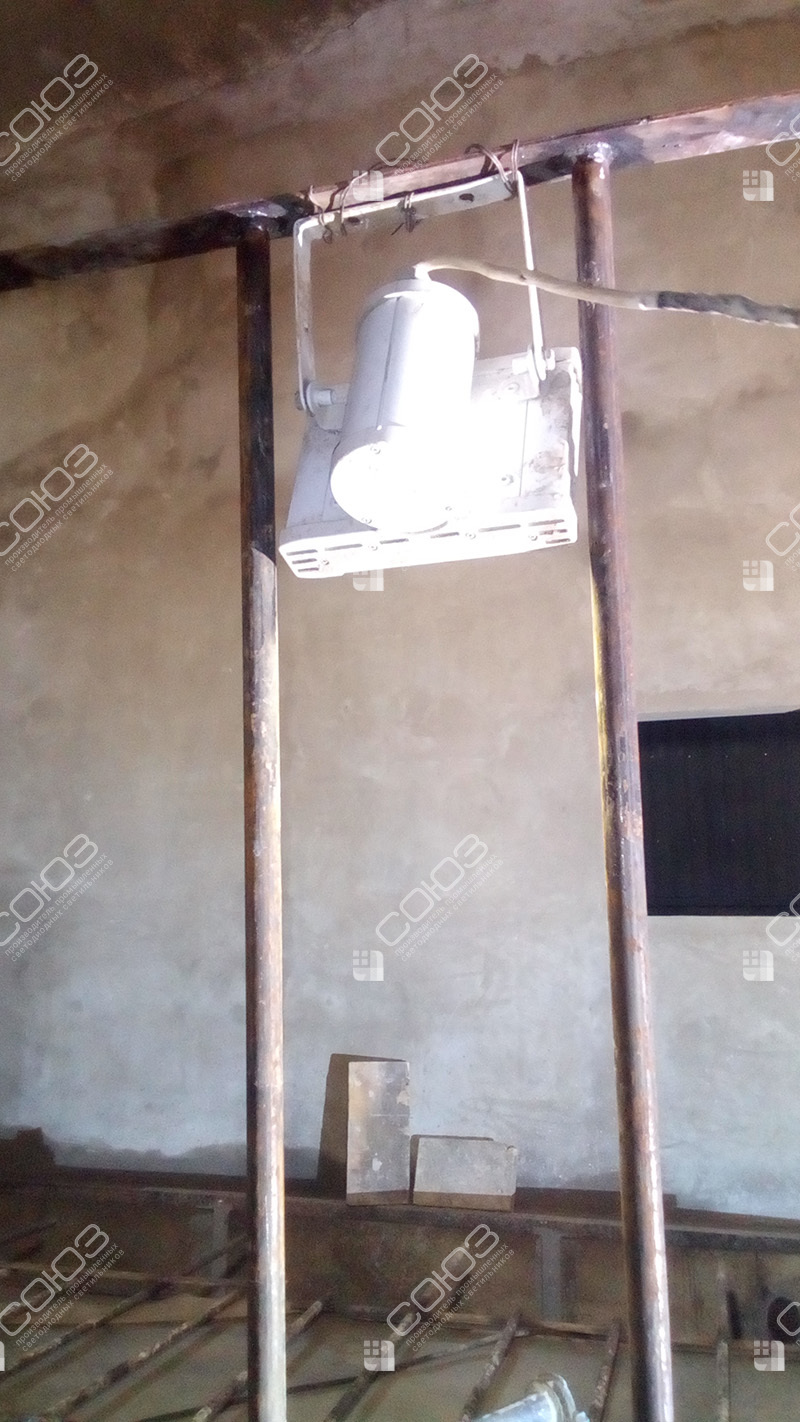

Одиннадцать фотографий показывают выполненную установку. Для похожего тоннеля важно оценивать непрерывность видимых участков, особенно на поворотах и возле препятствий. Отдельная яркая точка не означает достаточного света между приборами. Шаг выбирают по сечению выработки, направлению движения и рабочим задачам, а при переносе оборудования схему пересматривают вместе с расположением временных коммуникаций.
Оборудование проекта

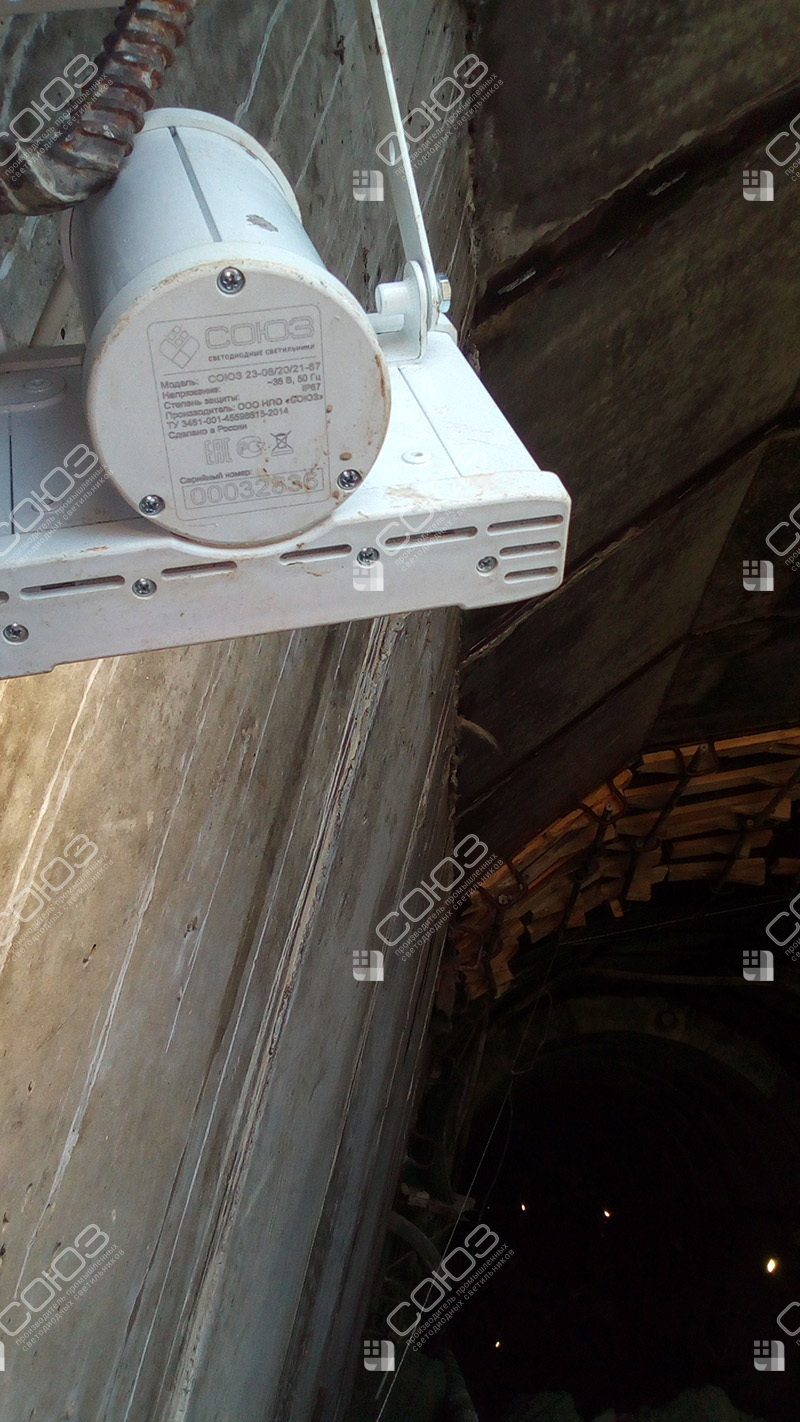

СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
36 В переменного тока
Исполнение рассчитано на 32–42 В AC при номинале 36 В. Для протяжённой линии проверяют напряжение у дальних приборов и параметры питающего оборудования.

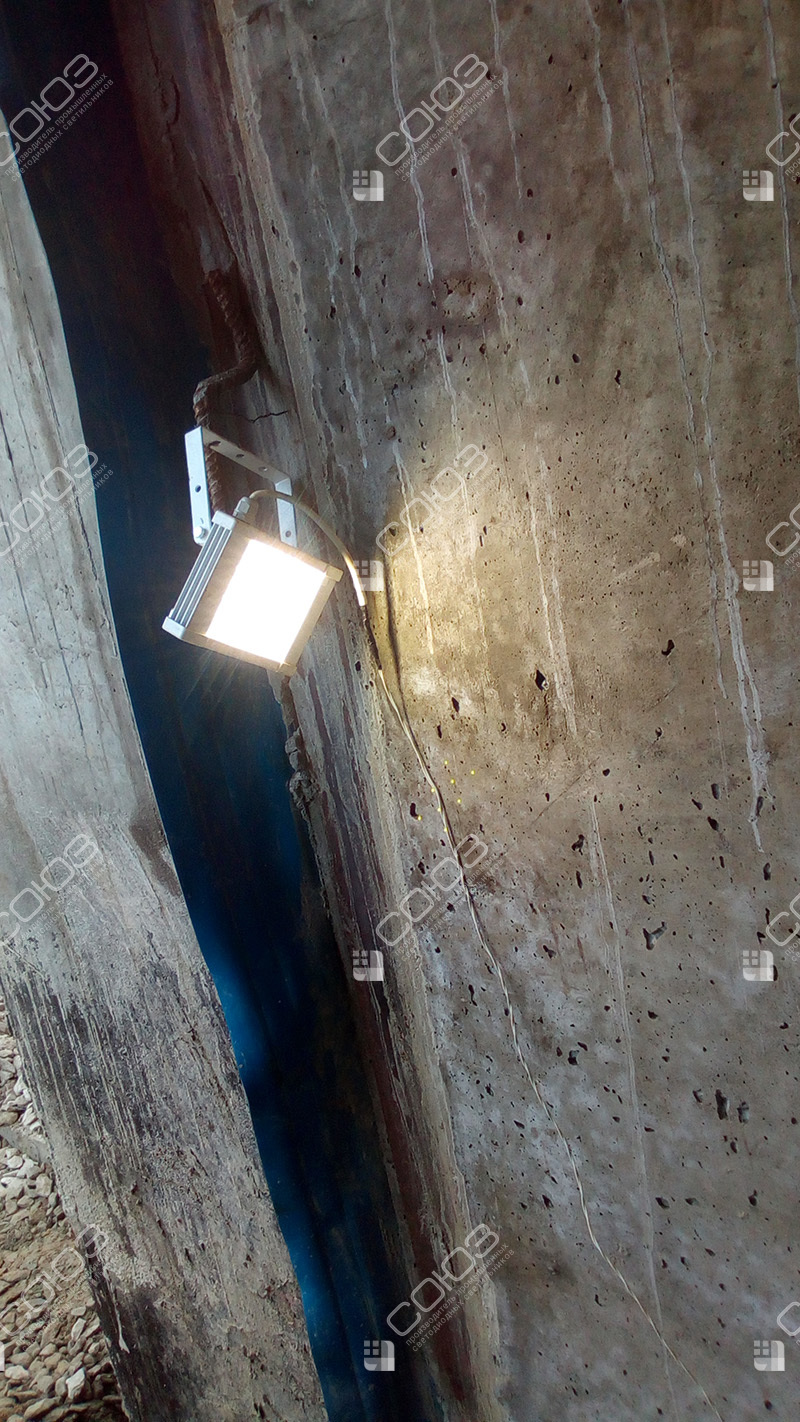

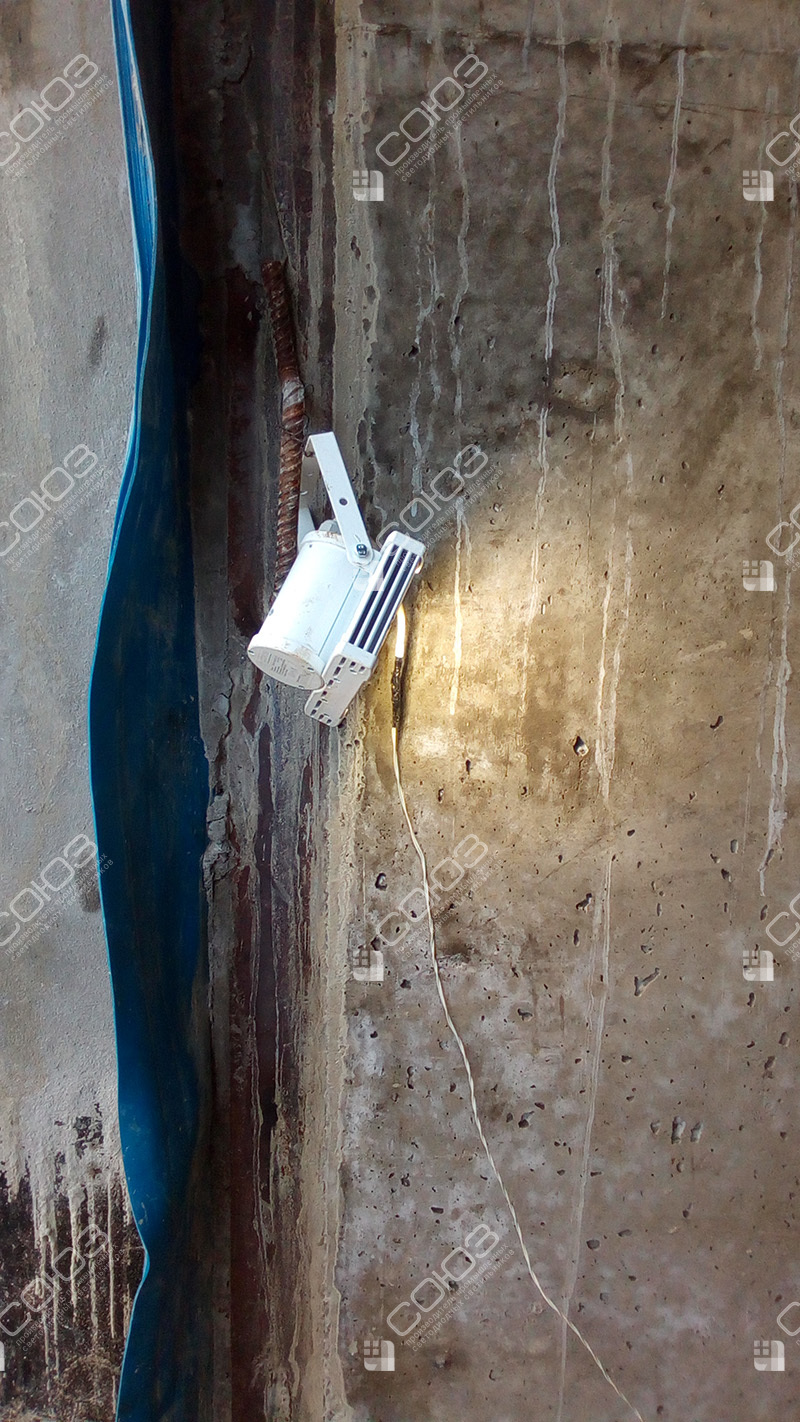

Поворотное направление
Скоба позволяет направить широкий поток к проходу или рабочей области. Точки выбирают с учётом выступающих конструкций и оборудования, которое может создавать тени.

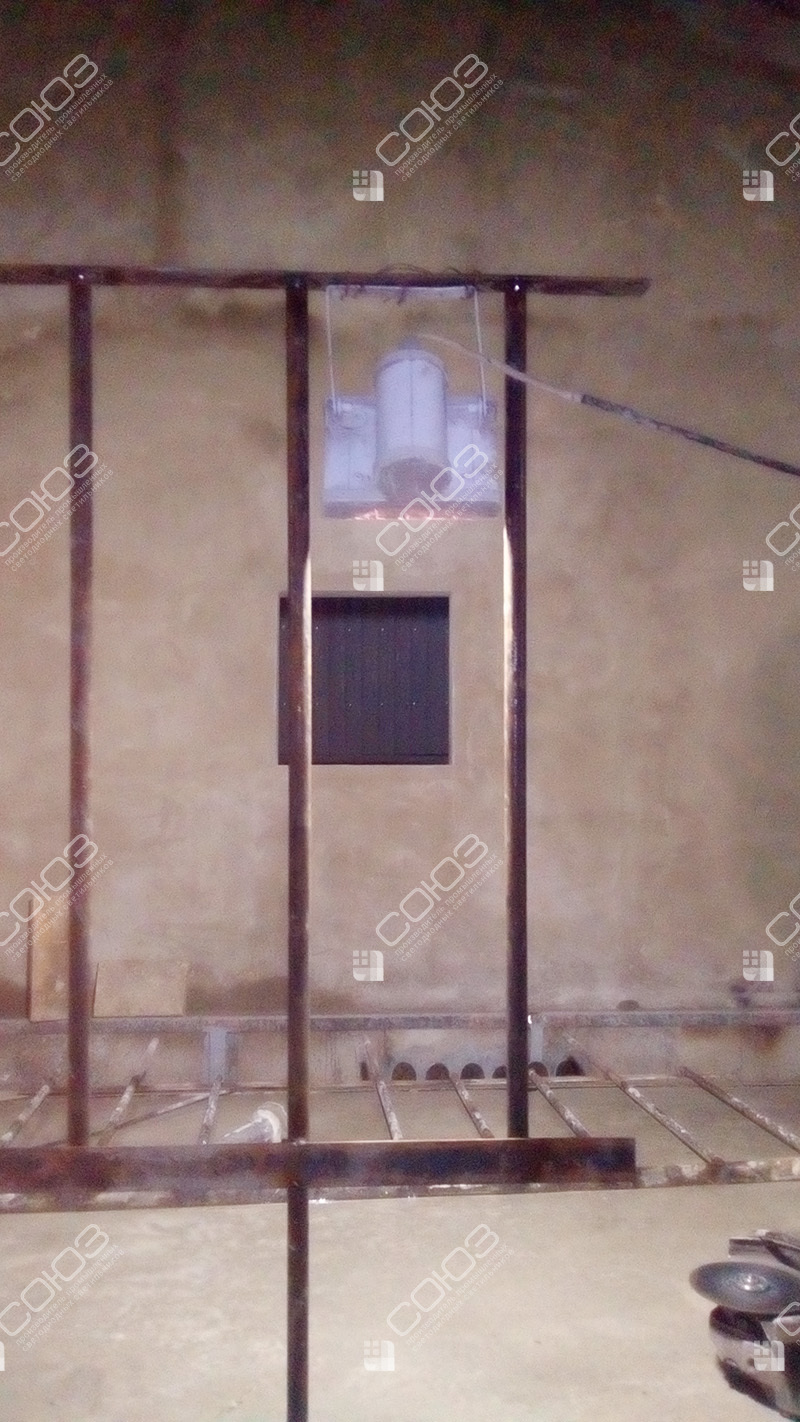

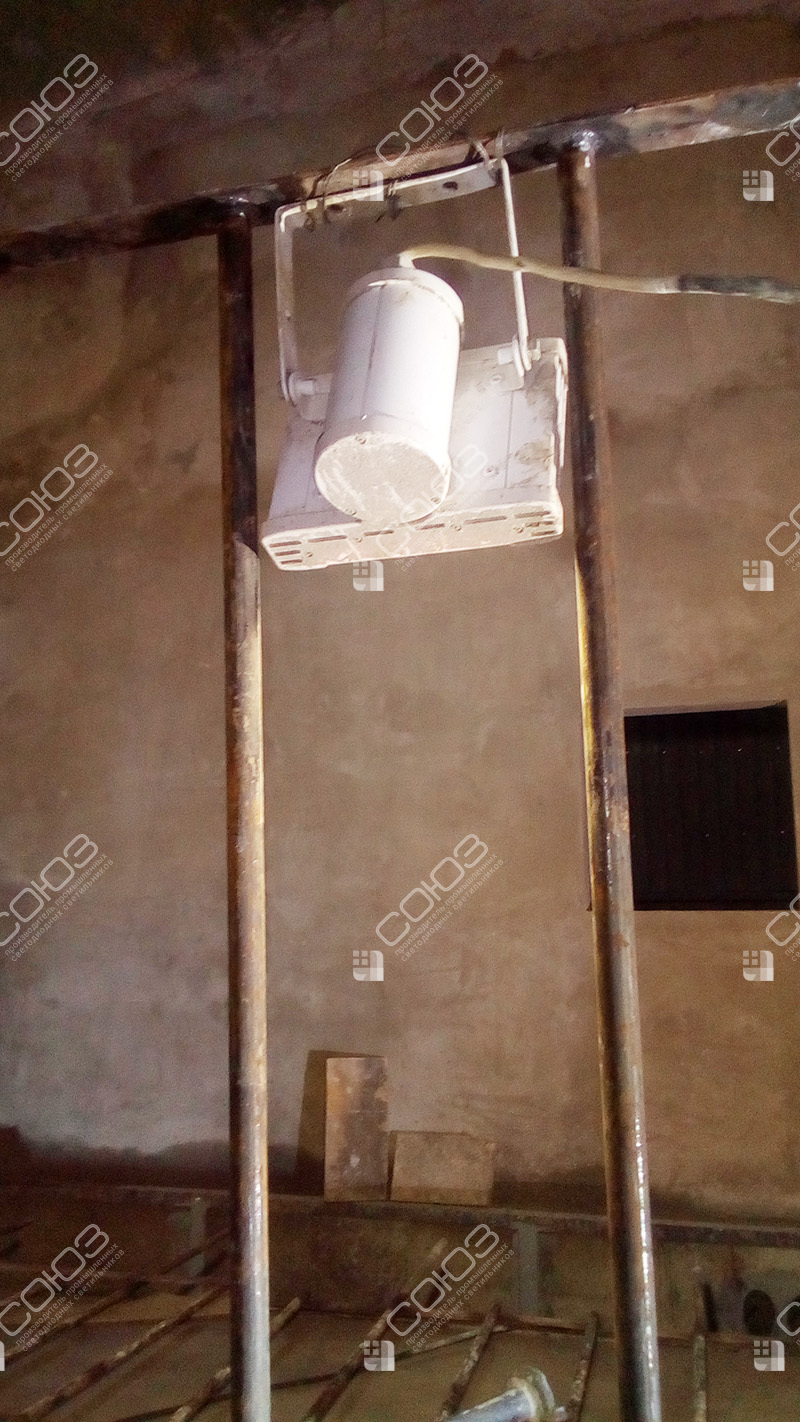

Временная установка
При переносе света проверяют крепление, кабель и соединения. Их расположение должно учитывать движение людей, инструмента и техники, а также доступ для обслуживания линии.
Как подготовить схему временного освещения тоннеля
Для подбора нужны длина и сечение выработки, план поворотов и расположение рабочих зон. Укажите питание, условия среды и предполагаемый порядок перемещения оборудования. Световую схему согласуют с этапами работ: при изменении проходов или установке новых конструкций прежние направления могут перестать достигать нужных поверхностей.
Изучите модели на 36 В и низковольтный каталог. Для альтернативной сети доступны исполнения на 12 В. Посмотрите временное освещение строительной ямы и переносной свет в подвале. Эти объекты отличаются геометрией, но показывают важность размещения рядом с задачей. Количество приборов рассчитывают по рабочим поверхностям и маршруту; после установки проверяют тени между точками и видимость препятствий с обычного направления движения. Возможность применения определяют по условиям конкретного объекта.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём временное освещение тоннеля
Отправьте план выработки, размеры сечения, условия среды и параметры сети. Подготовим подбор светильников и размещение с учётом этапов работ.
