Аварийное освещение трансформаторной подстанции на 12 В
В трансформаторной подстанции для аварийного освещения применены СОЮЗ 23-20/1-67 на 12 В DC. Девять фотографий показывают размещение низковольтного света возле оборудования и проходов.
Проект реализован на светильниках:
Решение на объекте
Низковольтные точки аварийного света в подстанции
На трансформаторной подстанции свет требуется у оборудования, щитов и проходов, в том числе при исчезновении основного питания. В этом проекте применены компактные светильники на 12 В постоянного тока. Их размещение позволяет направить поток в нужные зоны помещения и связать приборы с предусмотренной проектом резервной цепью.

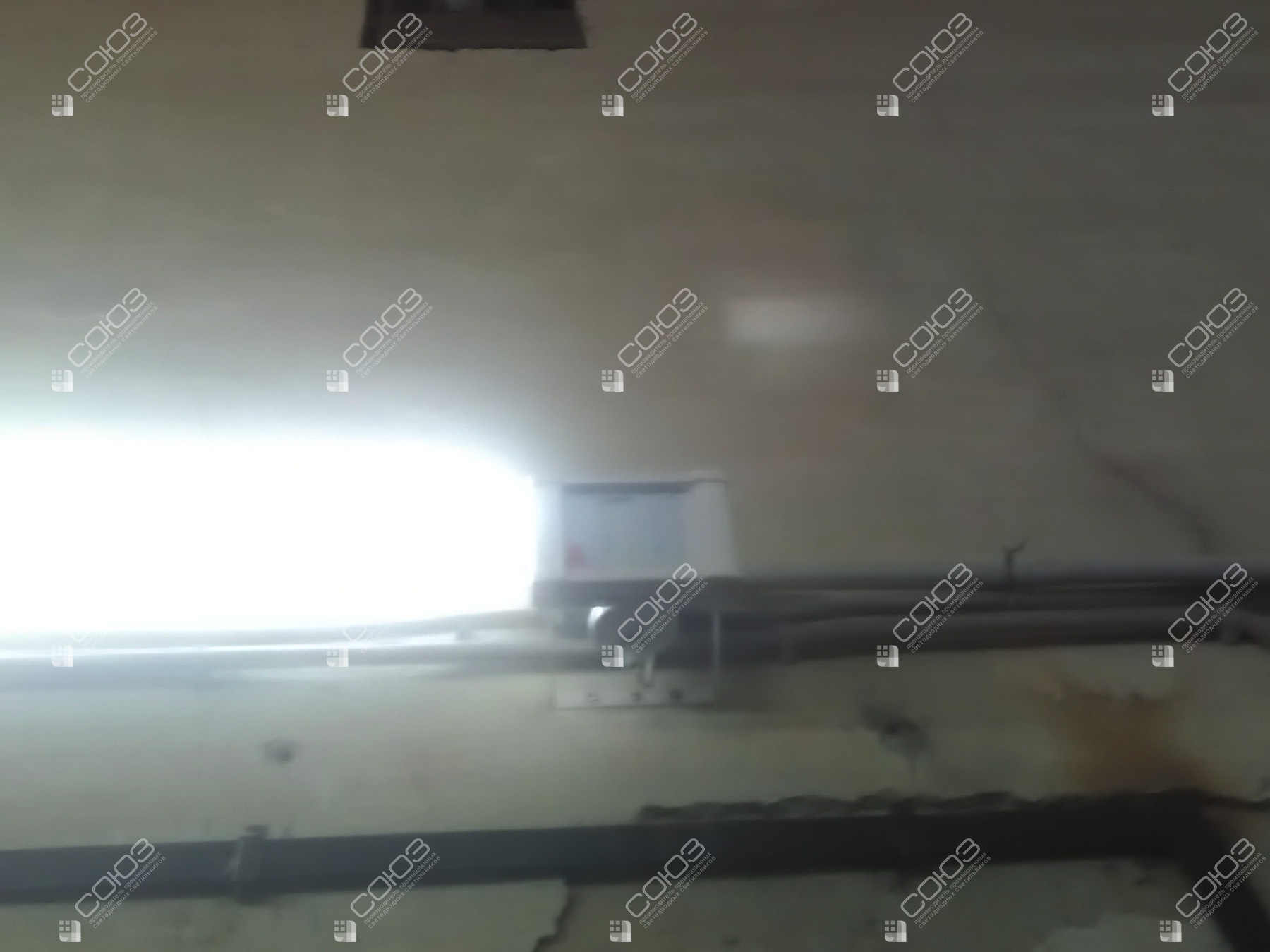

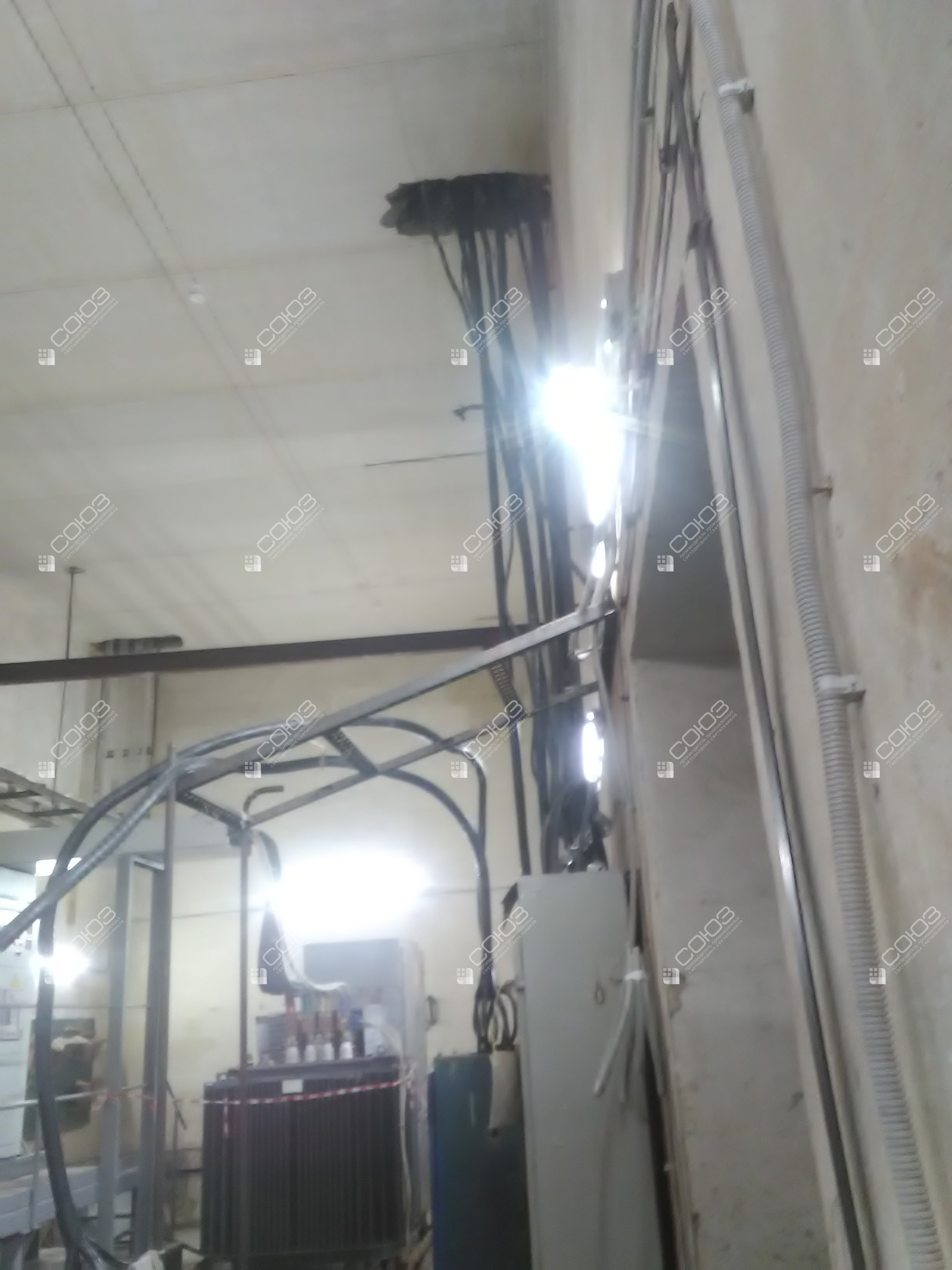

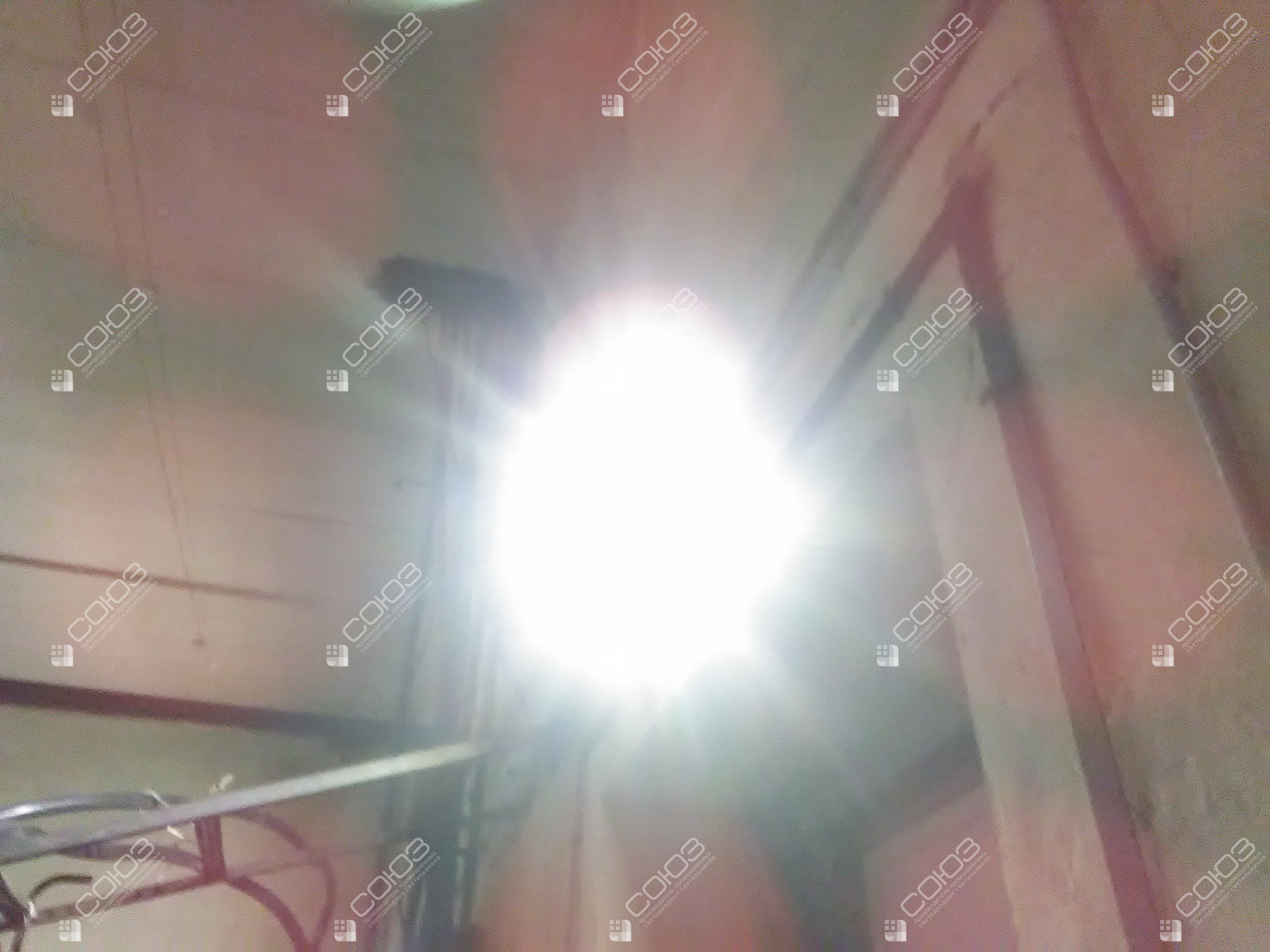

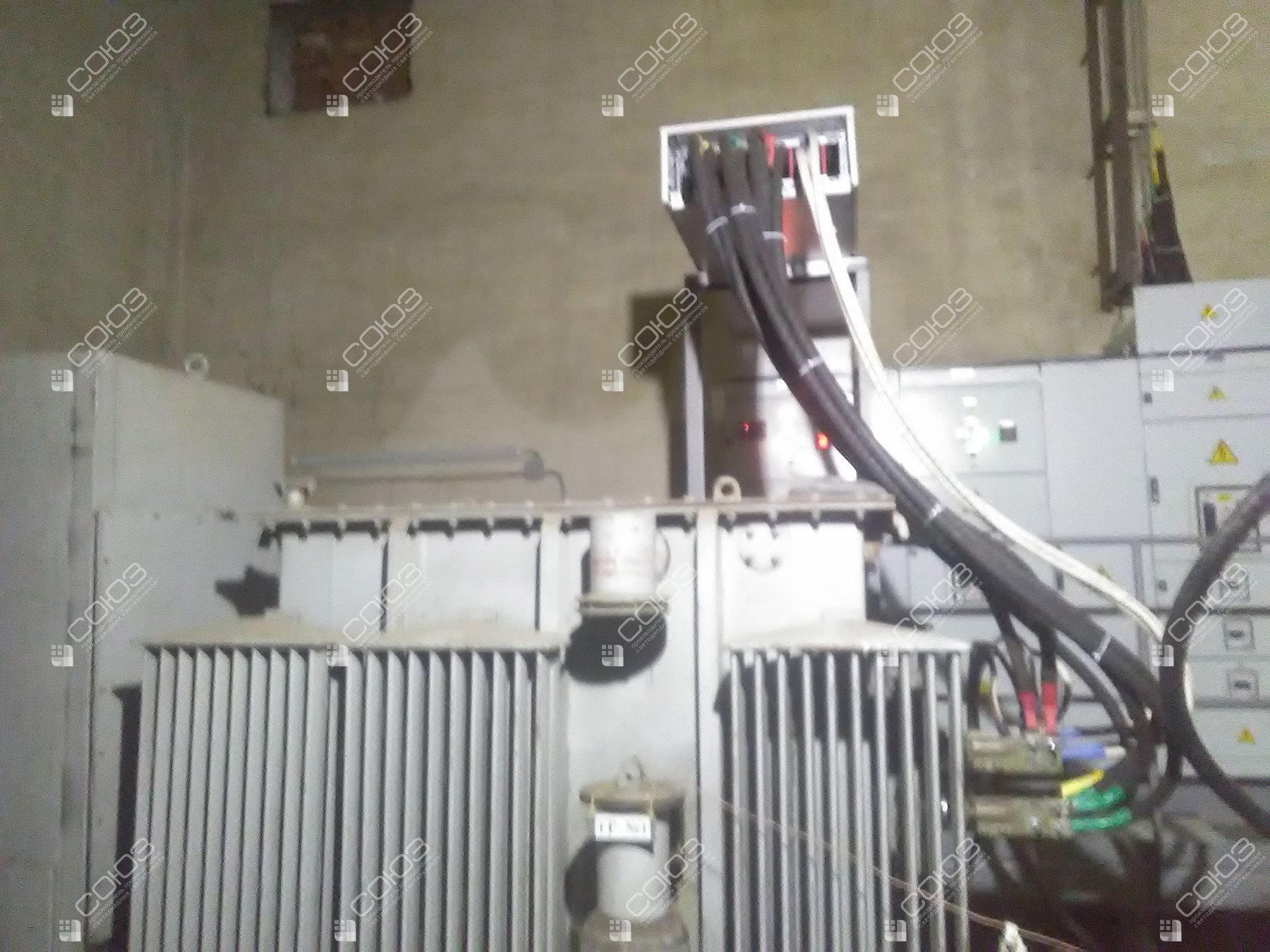

Девять фотографий показывают выполненную установку. Само исполнение на 12 В не определяет время автономной работы: оно зависит от внешнего источника, схемы питания и общей нагрузки. Поэтому при подборе аналогичного решения светильник рассматривают как часть системы. На странице приведены характеристики прибора; параметры резервирования конкретного объекта по фотографиям установить нельзя.
Оборудование проекта
СОЮЗ 23-20/1-67 (12В)

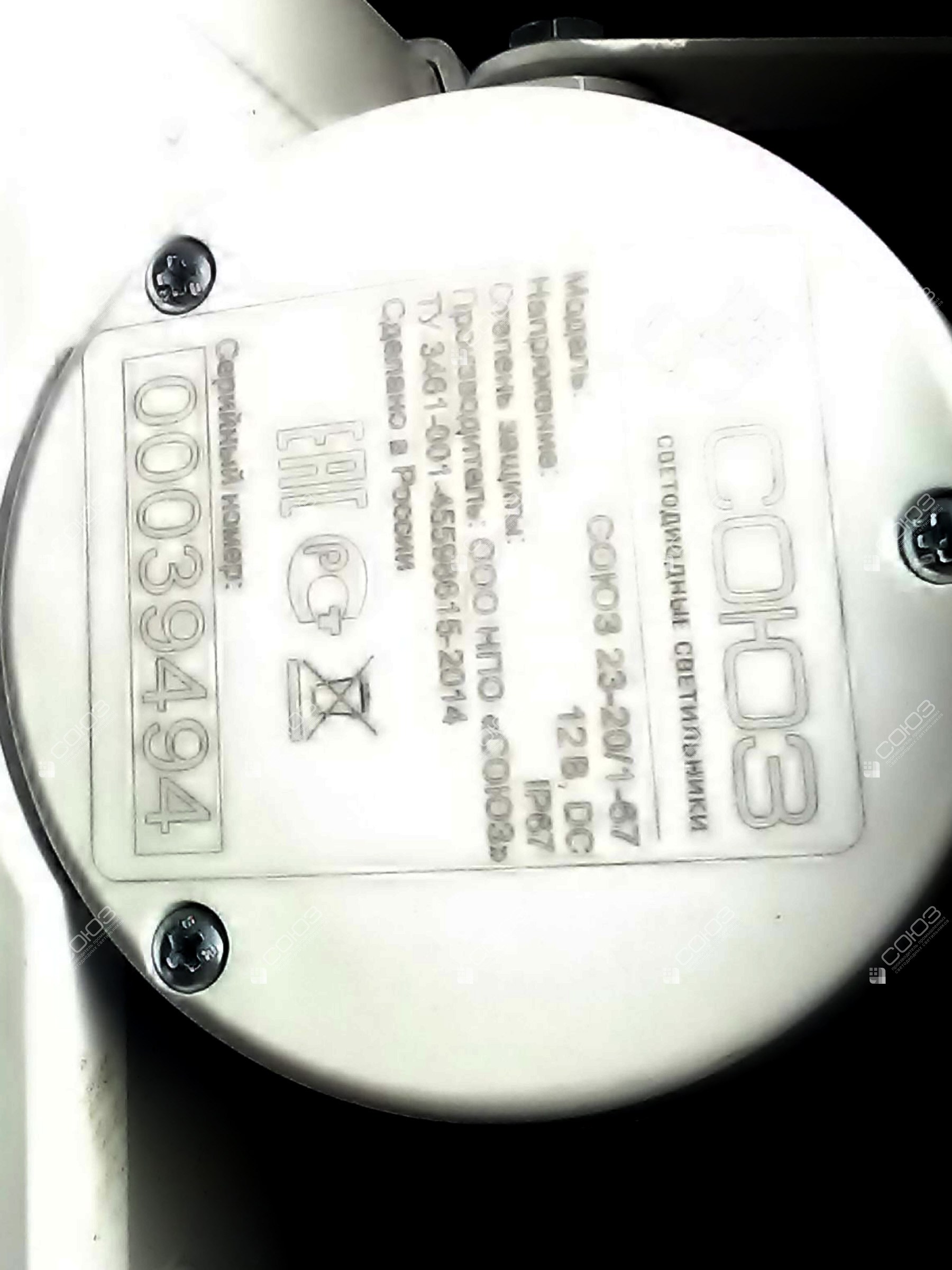

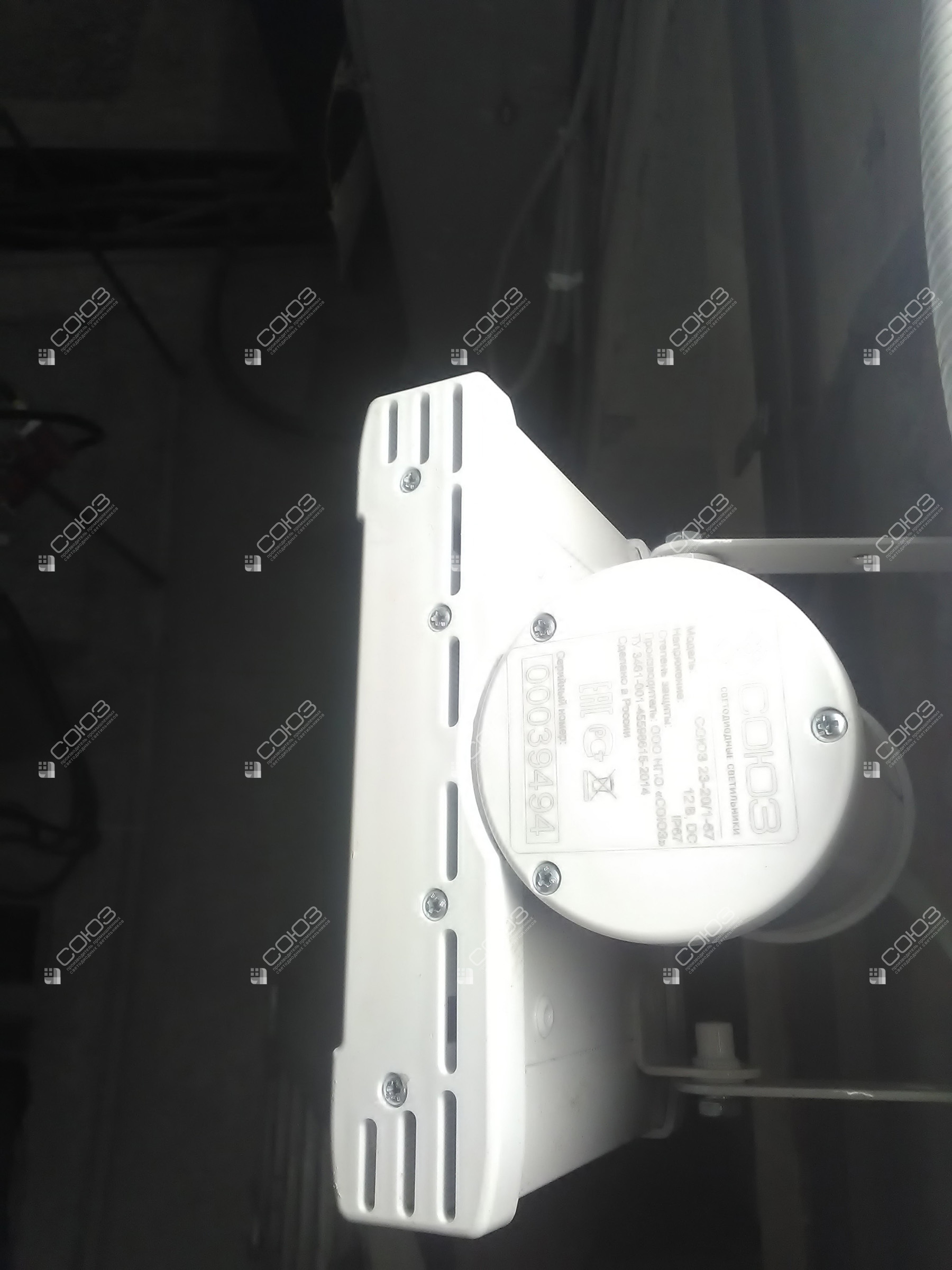

Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Питание от внешней цепи
Модель рассчитана на 11–18 В DC при номинале 12 В. Источник резерва, переключение питания и требуемую продолжительность работы определяют проектом аварийного освещения.
Широкий угол 120°
Поток 2710 лм направляют на проходы и места обслуживания. Количество точек выбирают по плану, учитывая тени от шкафов, конструкций и другого оборудования подстанции.
Компактное крепление
Поворотная скоба помогает настроить направление с выбранной поверхности. Размещение согласуют с доступом к оборудованию, открыванием дверей и безопасным выполнением предусмотренных операций.
Как подготовить данные для резервного освещения
Передайте план подстанции, расположение проходов и обслуживаемого оборудования. Укажите параметры резервного источника, требуемое время работы и схему включения. Для низковольтной линии учитывают длину кабелей и напряжение на приборах при работе от резерва. Проверяют все предусмотренные режимы, включая восстановление основного питания и обслуживание системы.
Посмотрите светильники на 12 В и низковольтные исполнения. Для общего света доступен промышленный каталог. Сравните местное освещение монтажного участка на 12 В и низковольтный свет внутри корабля. Эти проекты показывают другие условия размещения, но не подтверждают автономность аварийной системы. При подключении данного исполнения соблюдают полярность: красный провод — плюс, чёрный — минус. Итоговую схему согласуют с требованиями и документацией объекта.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём светильники для резервной линии
Пришлите план помещения, параметры источника и требуемое время работы. Поможем подобрать приборы и их размещение для предусмотренной схемы аварийного освещения.
