Местное освещение участка монтажа светильником 12 В
На участке монтажа установлен СОЮЗ 23-20/1-67 на 12 В DC. Компактный светильник размещён рядом с рабочей областью и направляет широкий поток на детали, крепёж и инструмент.
Проект реализован на светильниках:
Решение на объекте
Локальный свет рядом с местом монтажных операций
При монтаже оборудования требуется различать небольшие детали, кромки и крепёж. Потолочный источник может перекрываться сотрудником или собираемой конструкцией. В этом проекте отдельный светильник установлен непосредственно возле рабочей области, поэтому направление можно согласовать с расположением изделия и инструментов без изменения общей схемы освещения помещения.

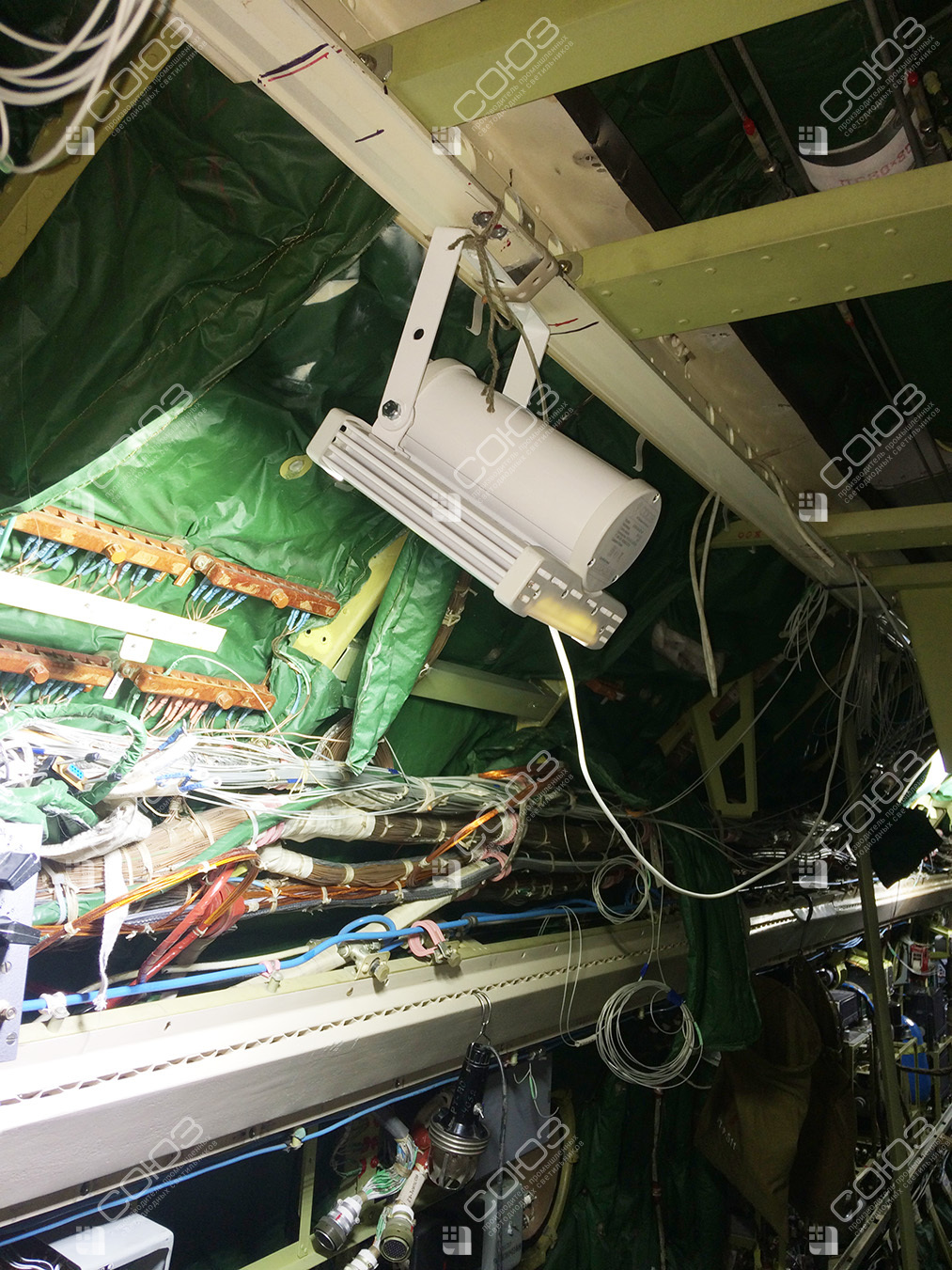

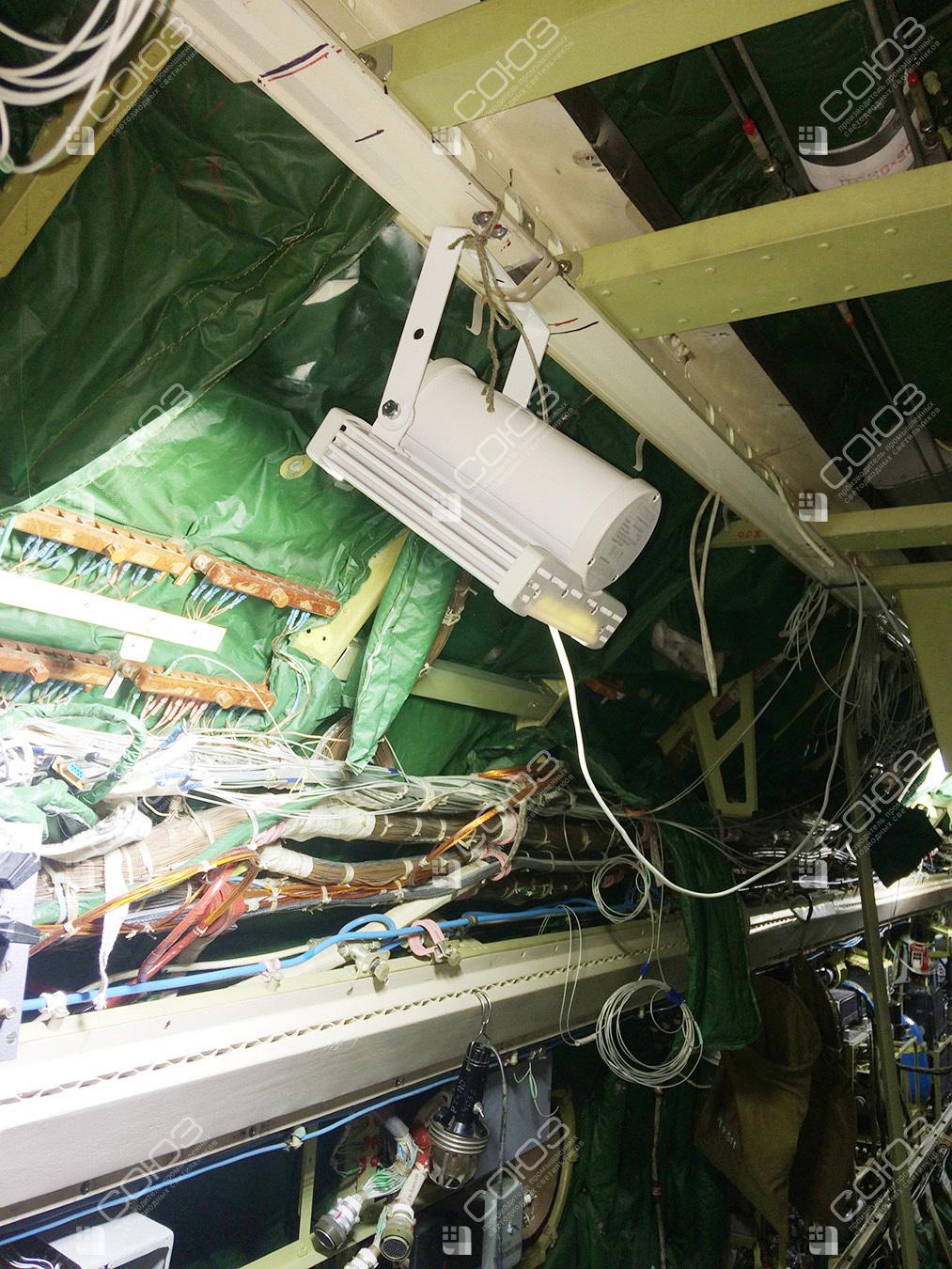

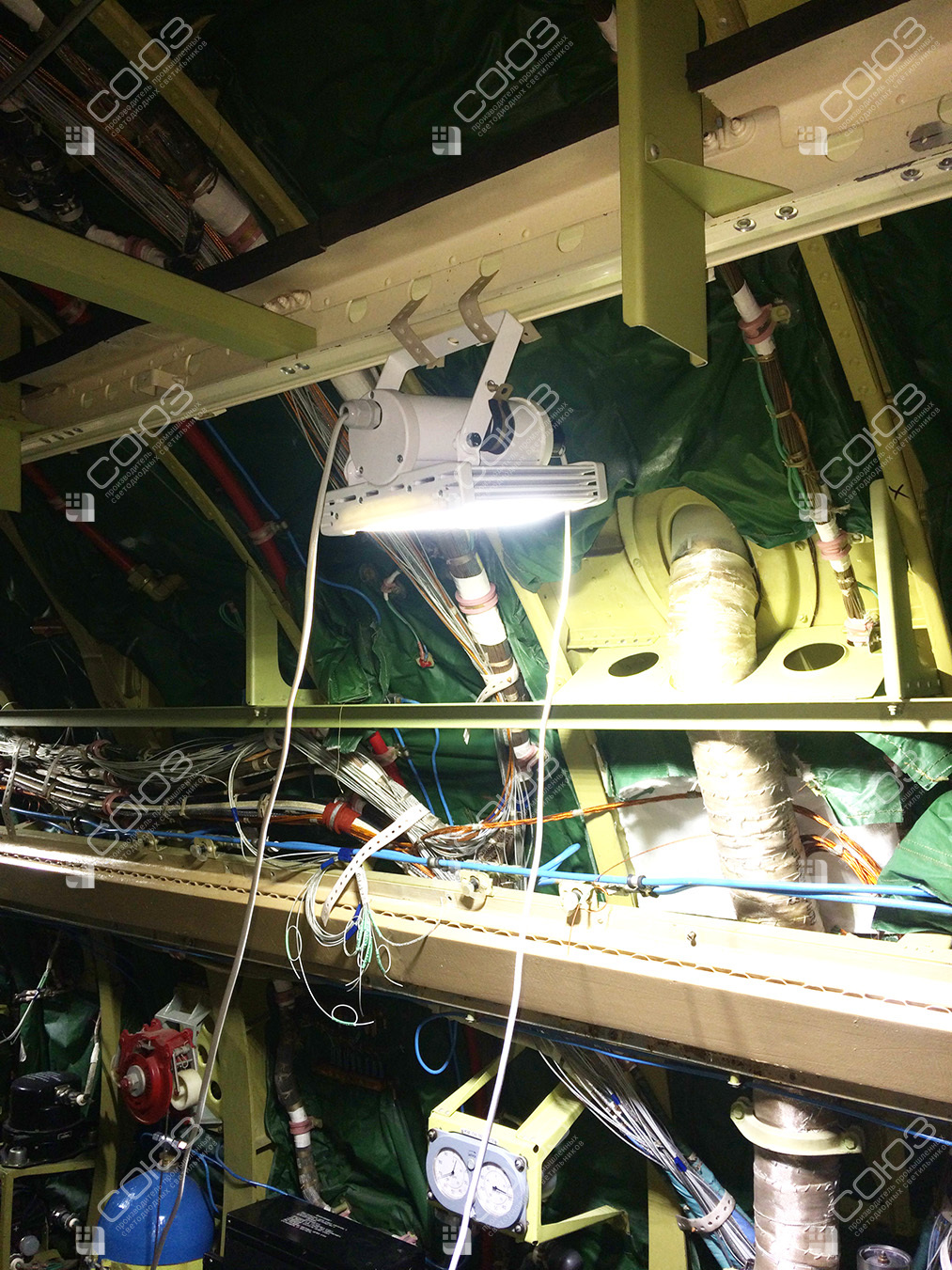

Четыре фотографии показывают размещение компактного прибора на участке. Такой пример полезен при организации сборочного поста с ограниченным пространством: корпус не должен занимать полезную поверхность или мешать движению рук. Выбирая точку установки, оценивают типовые операции, а не только пустое рабочее место. После размещения детали и оснастки характер теней может измениться.
Оборудование проекта
СОЮЗ 23-20/1-67 (12В)
Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Широкая ближняя зона
Угол 120° позволяет охватить участок рядом с источником. Направление выбирают так, чтобы крепёж и соседние элементы оставались видимыми при обычном положении сотрудника.
Регулируемая скоба
Корпус фиксируется на опорной поверхности и поворачивается к рабочей области. Учитывают доступ к инструменту, перемещение изделия и возможность последующей очистки защитного экрана.
Исполнение 12 В DC
Рабочий диапазон — 11–18 В постоянного тока. При подключении красный провод соединяют с плюсом, чёрный — с минусом; защиты от переполюсовки нет.
Что сообщить для подбора света на монтажный пост
Нужны размеры рабочей поверхности, фотографии собираемых изделий и доступные точки крепления. Укажите тип операций и параметры источника питания. Для нескольких постов подбирают одинаковую модель только после проверки каждого рабочего места: глубина изделия, оснастка и направление взгляда могут различаться. Местное освещение согласуют с общим светом проходов и окружающего пространства.
Посмотрите светильники на 12 В, низковольтные исполнения и решения для местного освещения оборудования. Сравните консольный свет над рабочим местом и участок визуального контроля деталей. Эти проекты показывают разные варианты подведения света к операции. Выбор мощности связывают с расстоянием и размерами зоны; увеличение потока не заменяет правильного направления и проверки отражений на изделии.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём освещение участка монтажа
Отправьте фотографии поста, размеры деталей и параметры питания. Поможем выбрать компактный светильник и размещение для монтажных операций.
