Светильник 24 В в качестве рабочей фары промышленной техники
СОЮЗ 23-20/1-67 на 24 В DC используется как рабочая фара промышленной техники. Девять фотографий показывают установку на корпусе машины и освещение пространства перед кабиной.
Проект реализован на светильниках:
Решение на объекте

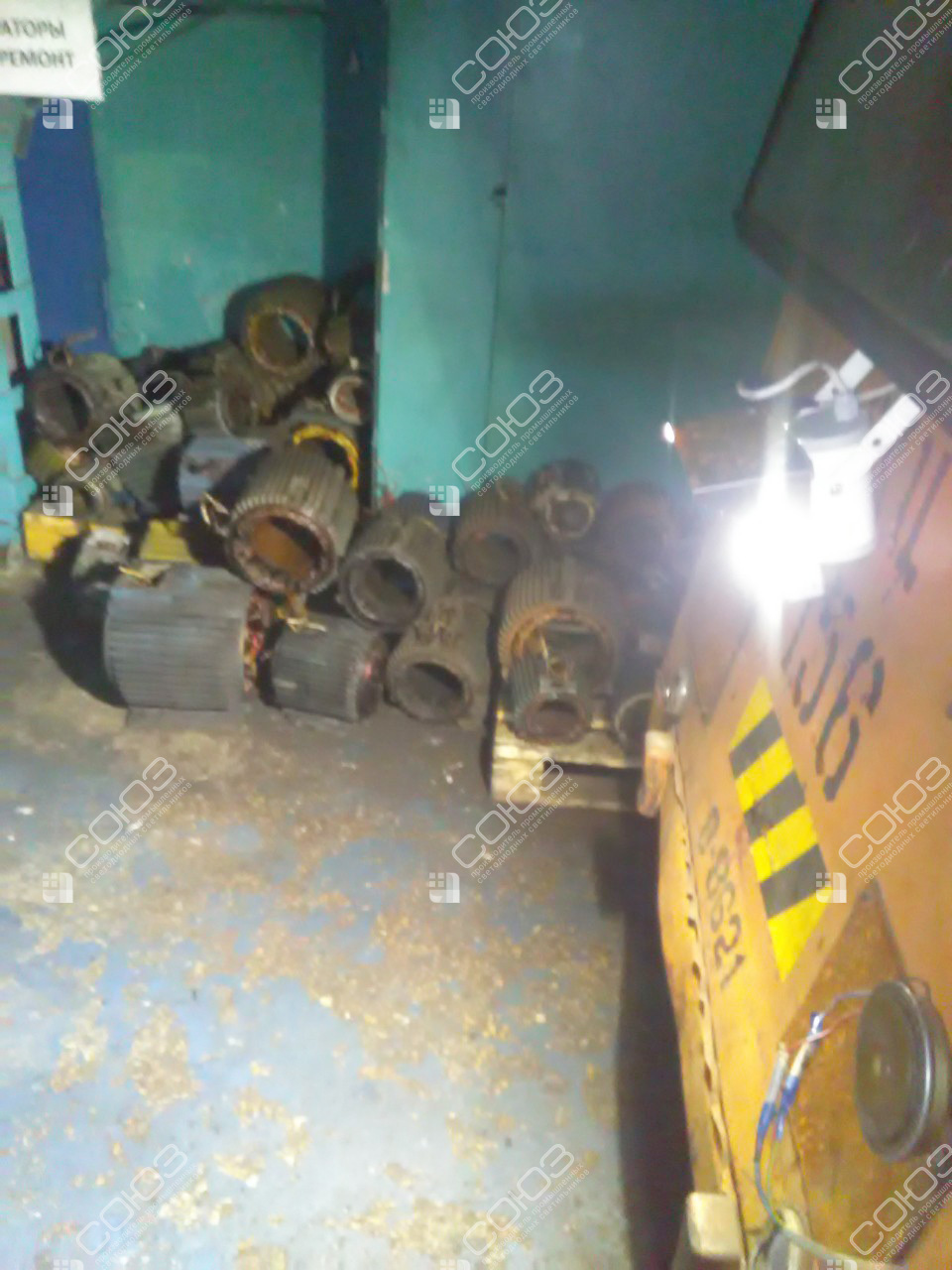

Локальный свет перед промышленной машиной

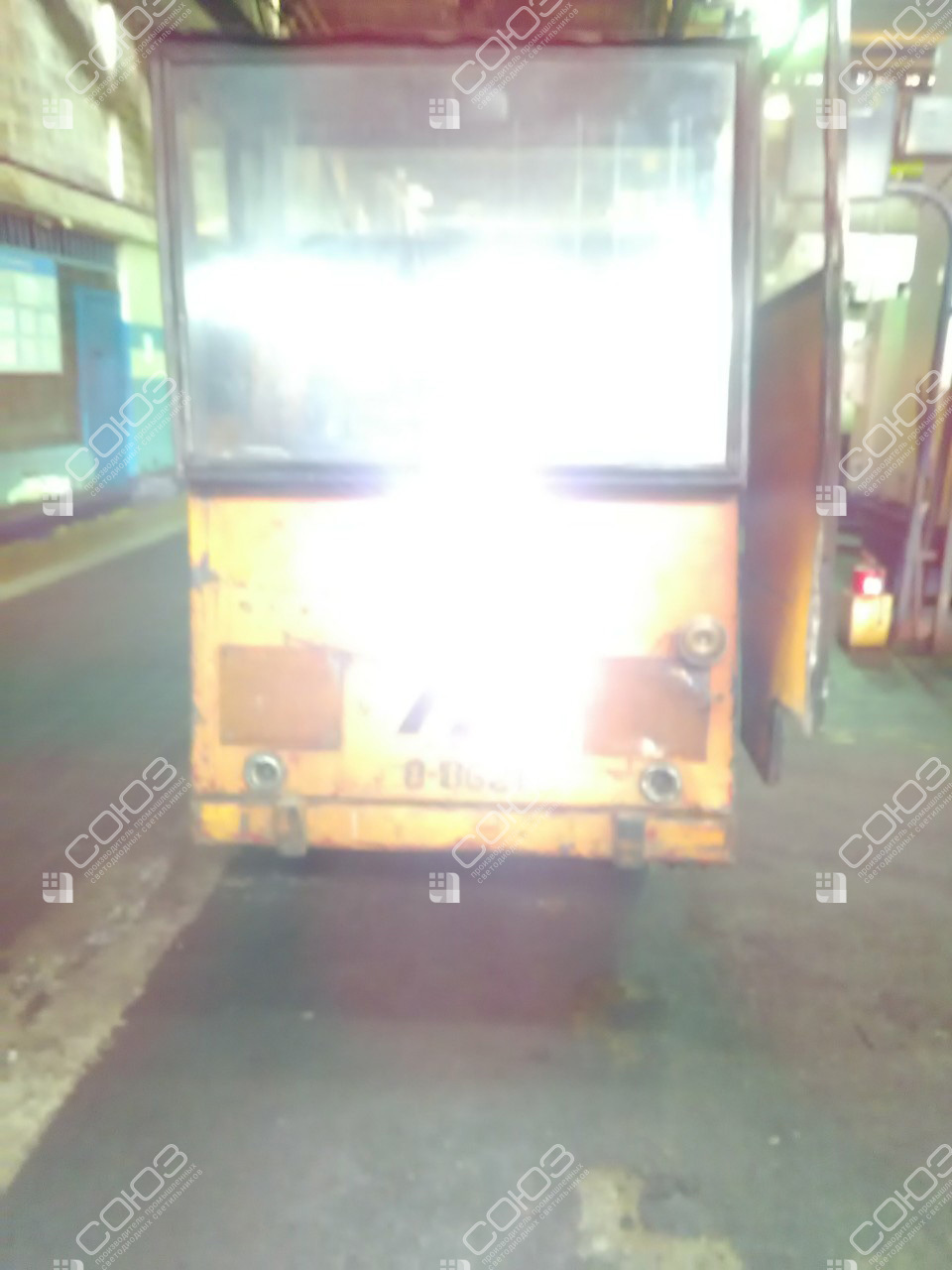

Техника перемещается между оборудованием и производственными конструкциями, поэтому освещение помещения не всегда попадает в нужную область перед кабиной. В этом проекте заказчик разместил компактный светильник на корпусе машины. Источник движется вместе с техникой и направляет поток на ближайшее рабочее пространство.

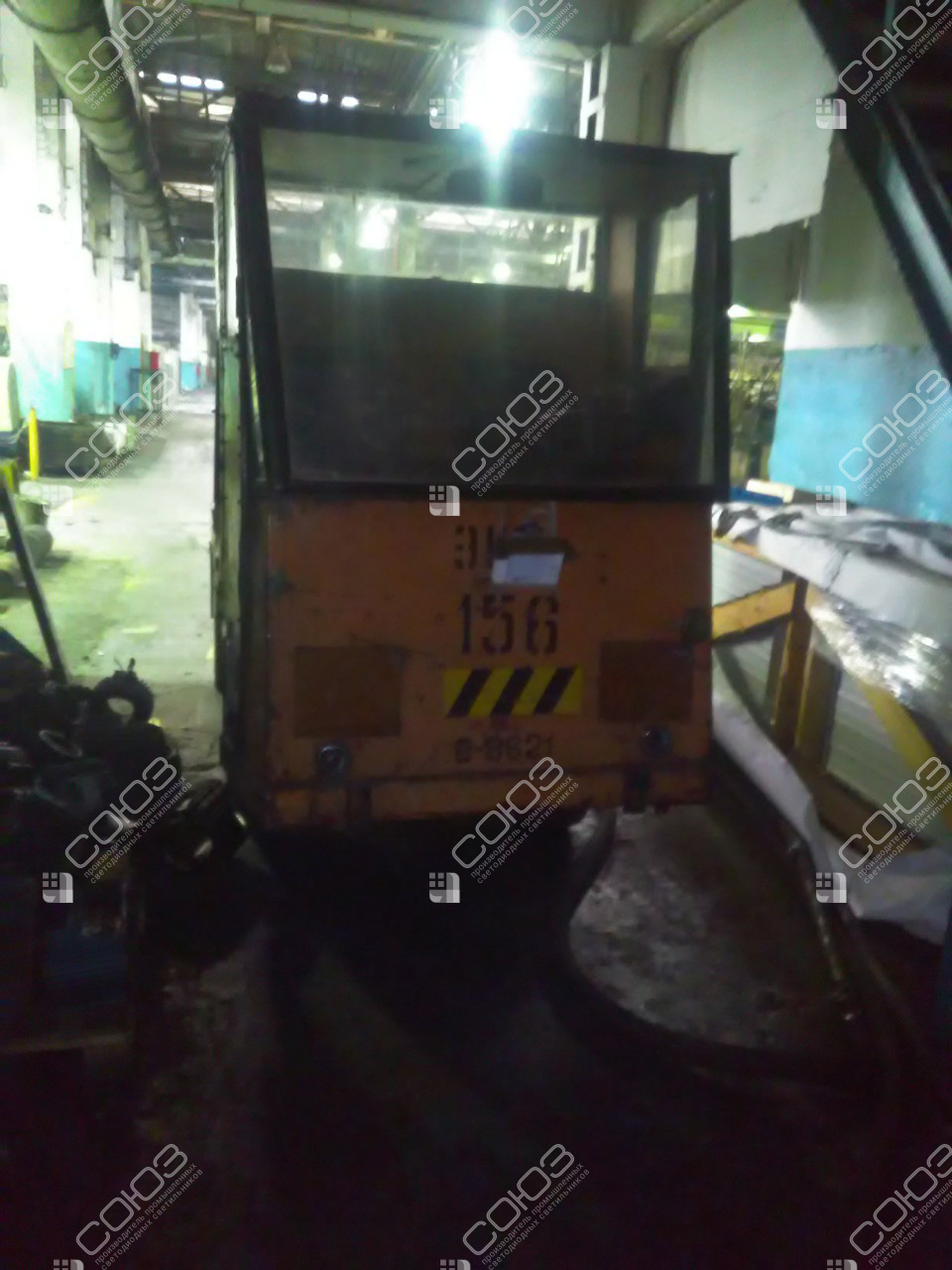

Галерея включает внешний вид установки и кадры через стекло кабины. Эти ракурсы полезно оценивать вместе: удачное положение снаружи ещё нужно проверить с места оператора. Свет должен помогать различать окружающие предметы, не создавая заметного отражения на стекле или лишней яркости в поле зрения людей, работающих рядом.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Широкий угол 120°
Поток охватывает ближнюю зону перед машиной. Для иной дистанции и ширины участка оптику подбирают отдельно, учитывая высоту установки и направление движения техники.

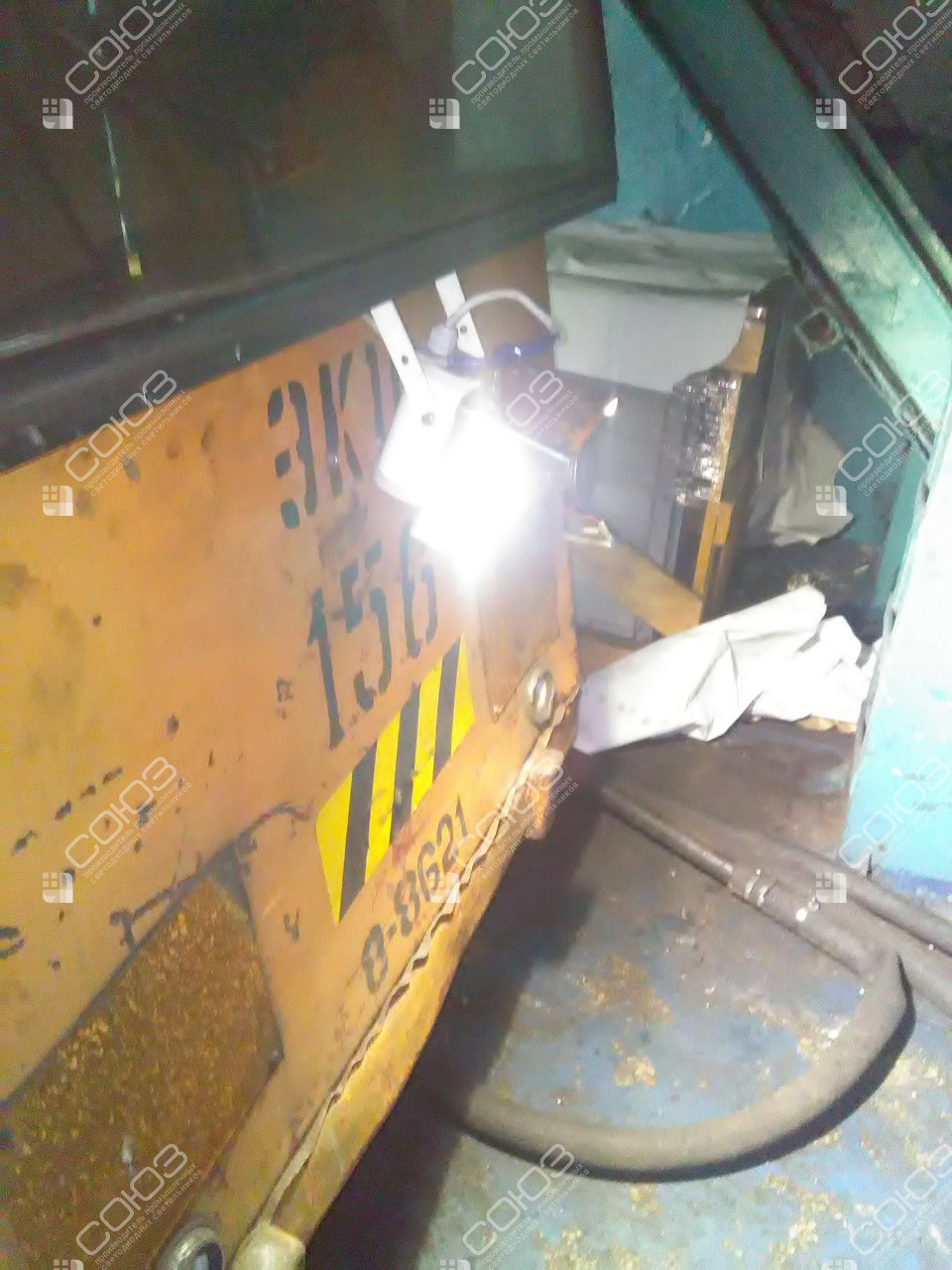

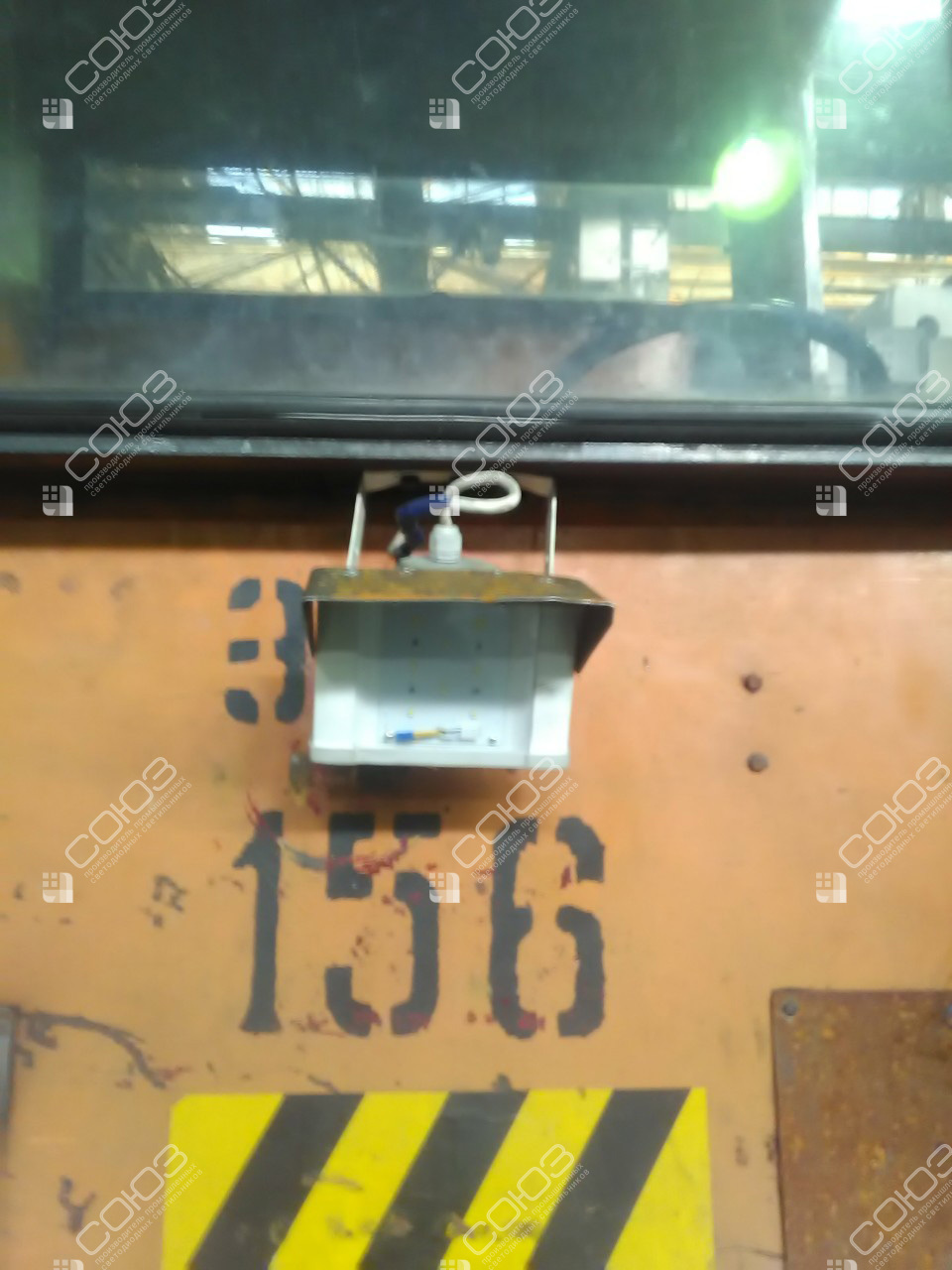

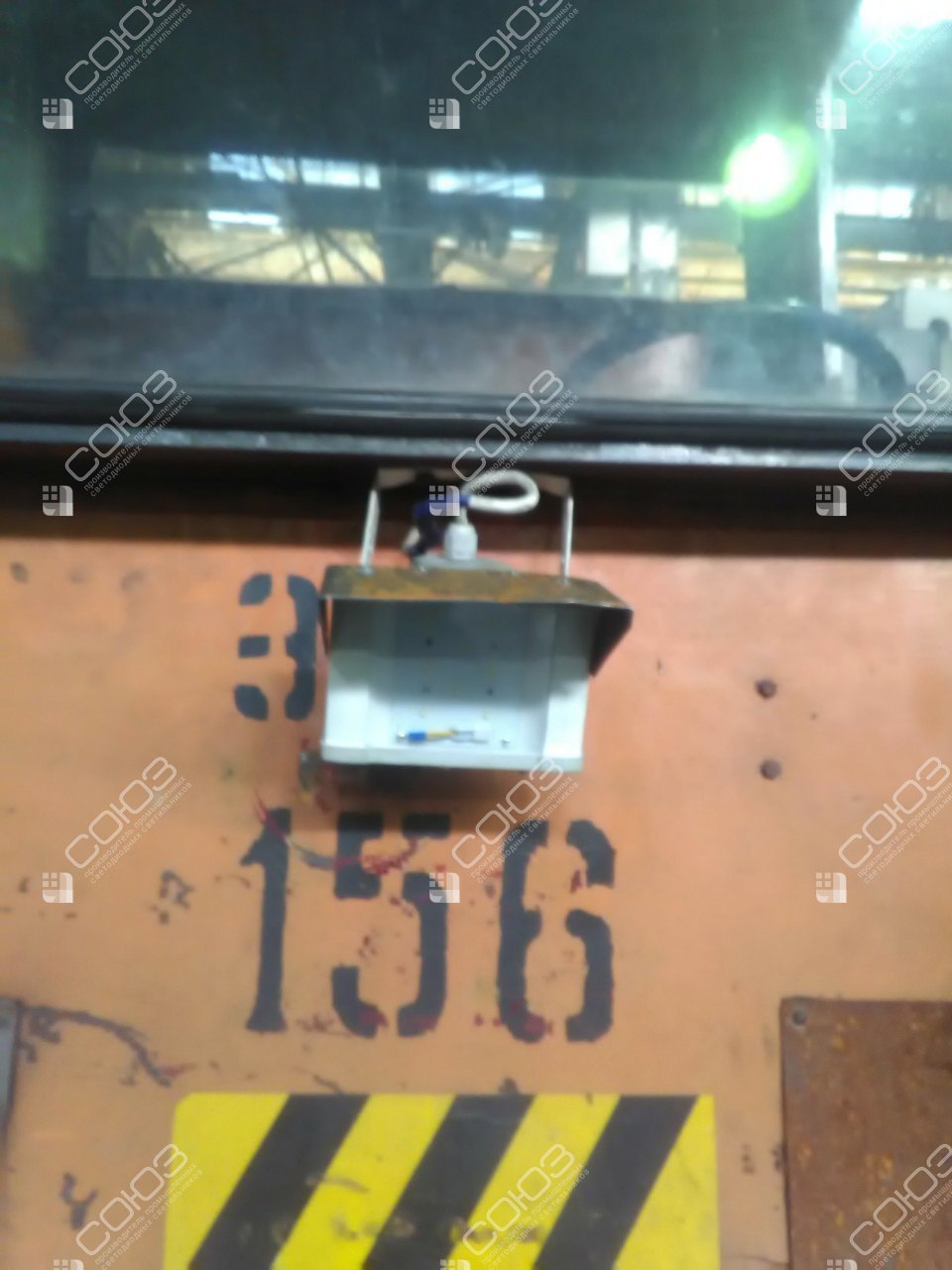

Монтаж на корпусе
Компактный прибор закреплён снаружи машины. При повторении решения проверяют доступ к обслуживанию, движение рабочих органов и механические нагрузки на крепление в эксплуатации.
Низковольтная цепь
Светильник рассчитан на 18–32 В DC. Перед подключением проверяют фактические параметры питания и полярность: красный провод — плюс, чёрный — минус.
Подбор дополнительного рабочего света для техники
Сообщите тип машины, напряжение сети, место установки и расстояние до освещаемой зоны. Полезна фотография из кабины: она показывает стекло, стойки и другие препятствия в линии обзора. Условия вибрации, переключения питания и защиты кабеля согласуют с требованиями оборудования, а направление проверяют при обычном рабочем положении машины.
В каталоге светильников на 24 В можно сравнить подходящие исполнения, а низковольтная линейка поможет выбрать другое питание. Для освещения места эксплуатации посмотрите решения для цехов и свет для складов. Пример переносимого местного света на производственном оборудовании полезен для сравнения задач. Этот проект посвящён рабочему освещению промышленной машины; выбор штатной транспортной светотехники требует отдельной проверки назначения.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём рабочий свет для вашей техники
Пришлите фотографии машины снаружи и из кабины, параметры сети и требуемую область освещения. Предложим подходящий вариант светильника и оптики.
