Местное освещение станков светильниками 24 В на магнитном держателе
Местное освещение станков: СОЮЗ 23-20/1-67, 24 В DC на магнитном держателе. Светильник можно разместить рядом с зоной обработки на стальной поверхности.
Проект реализован на светильниках:
Решение на объекте
Переставляемый свет у детали и инструмента

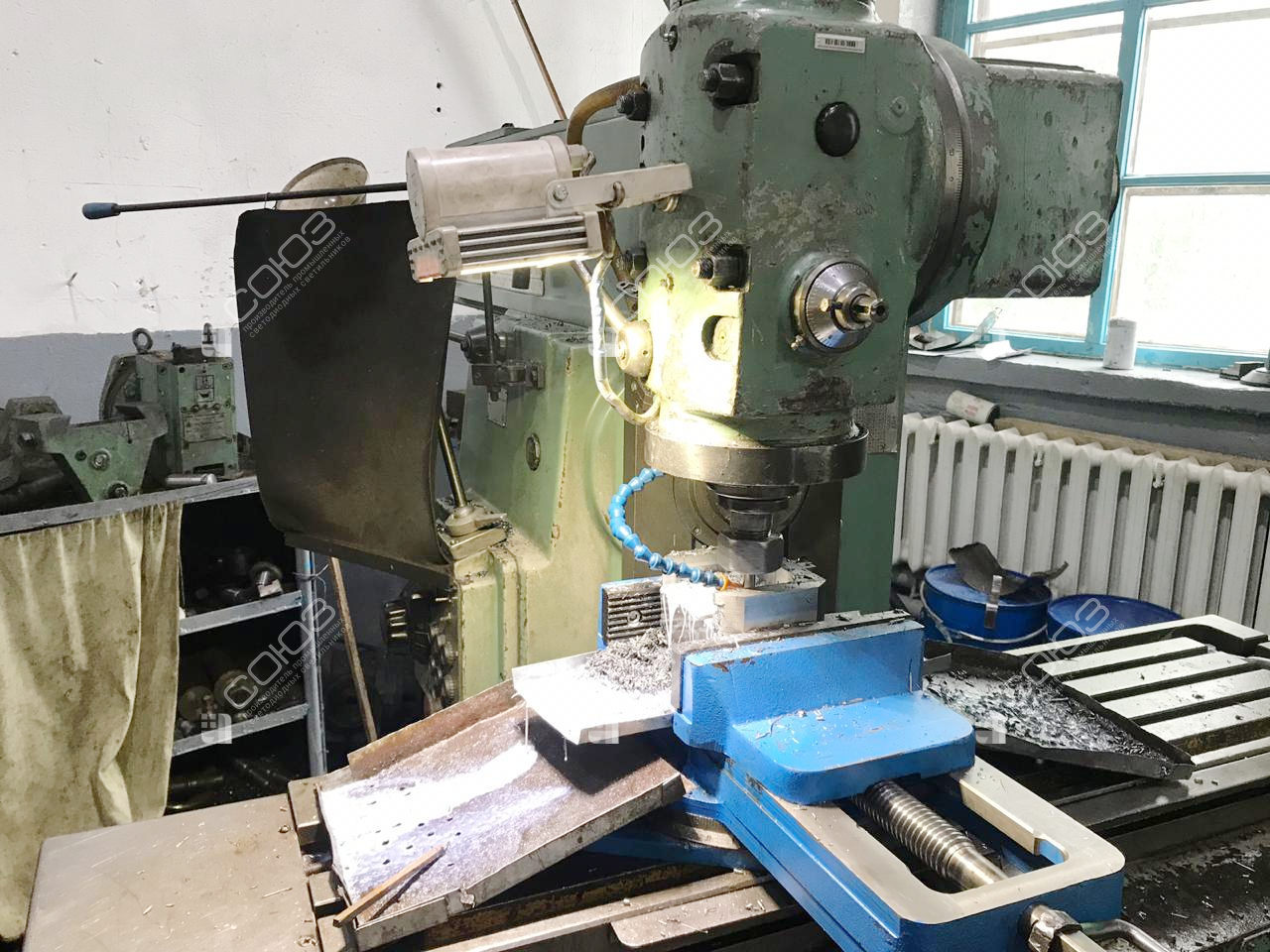

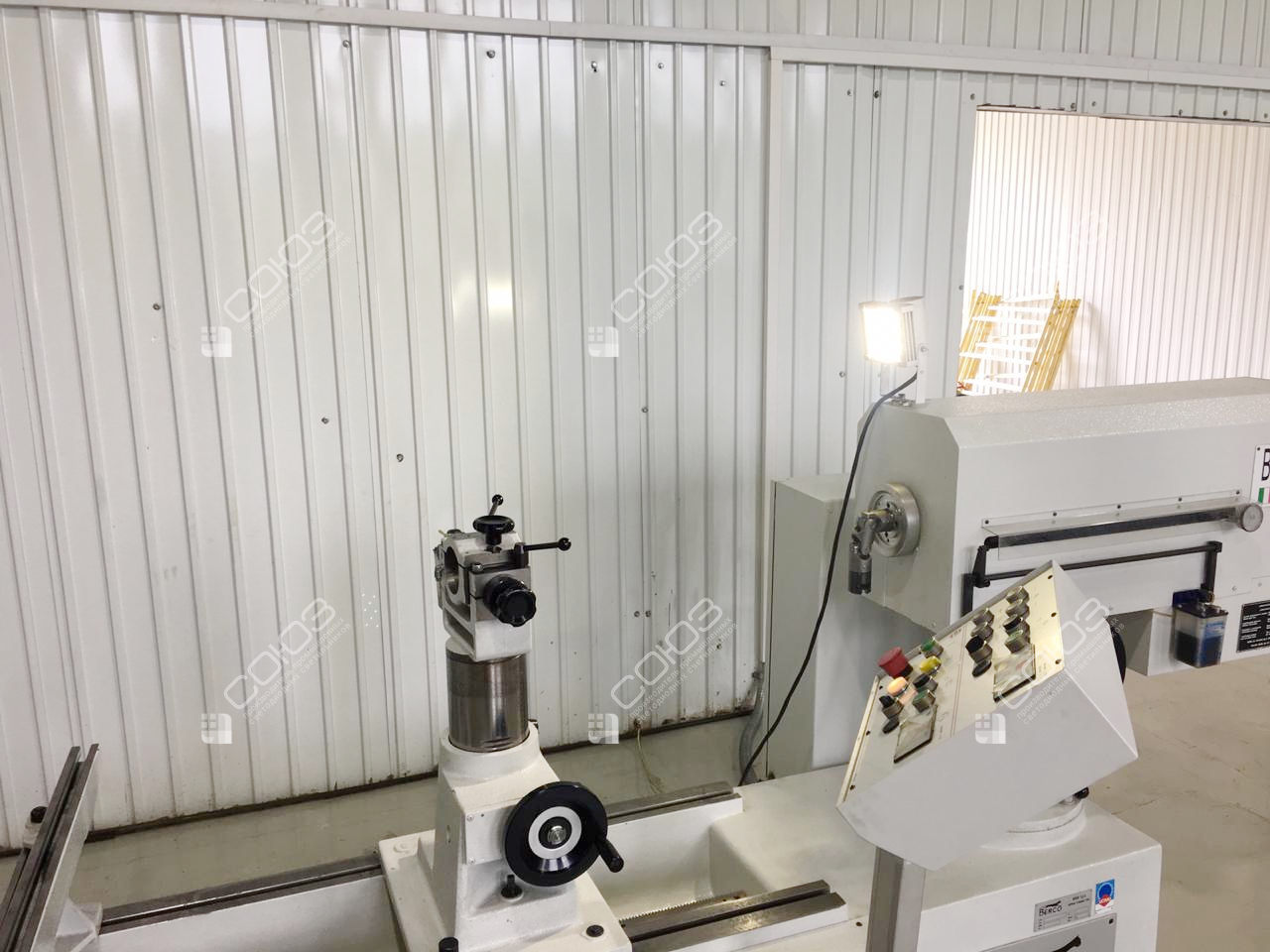

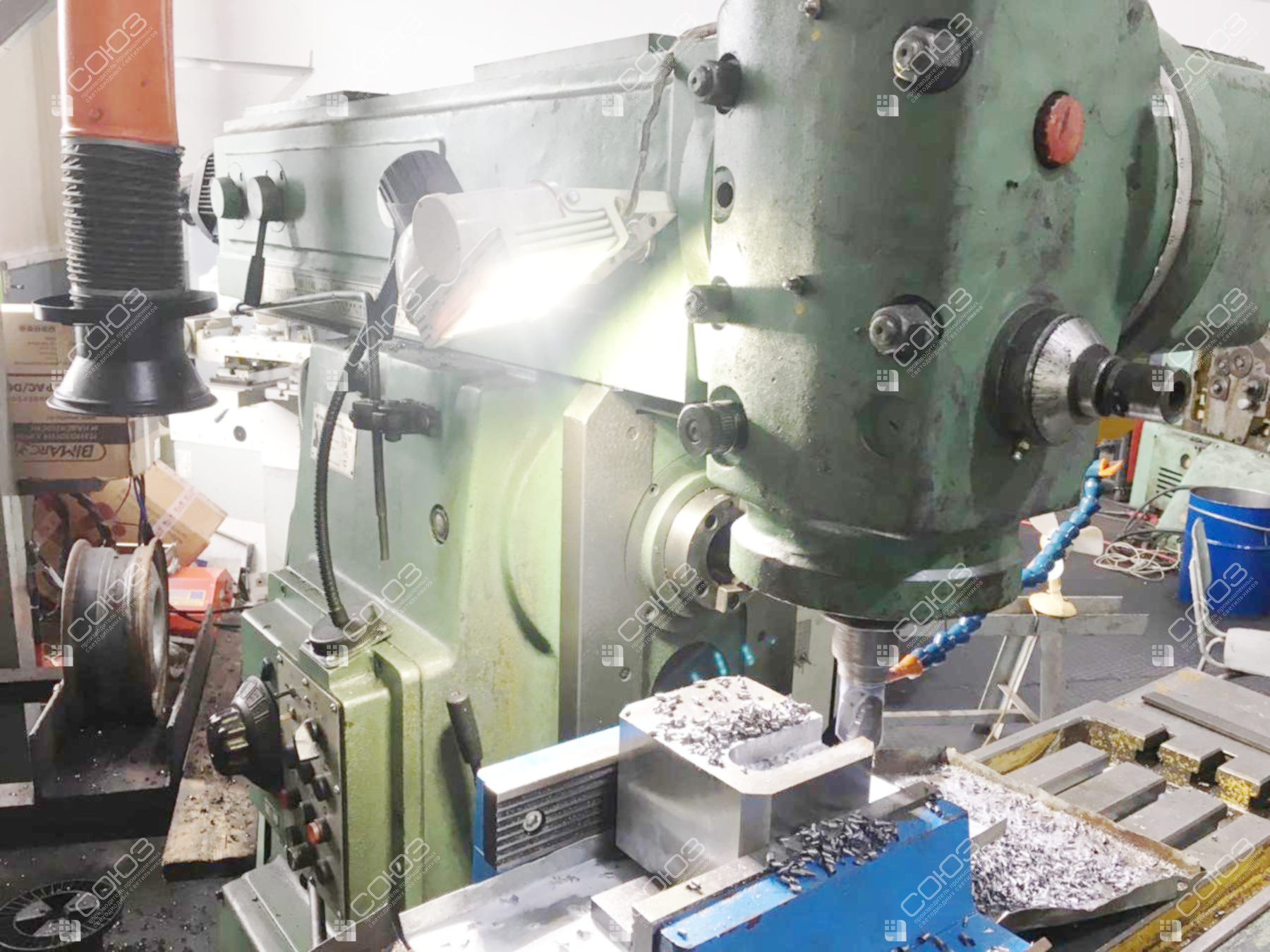

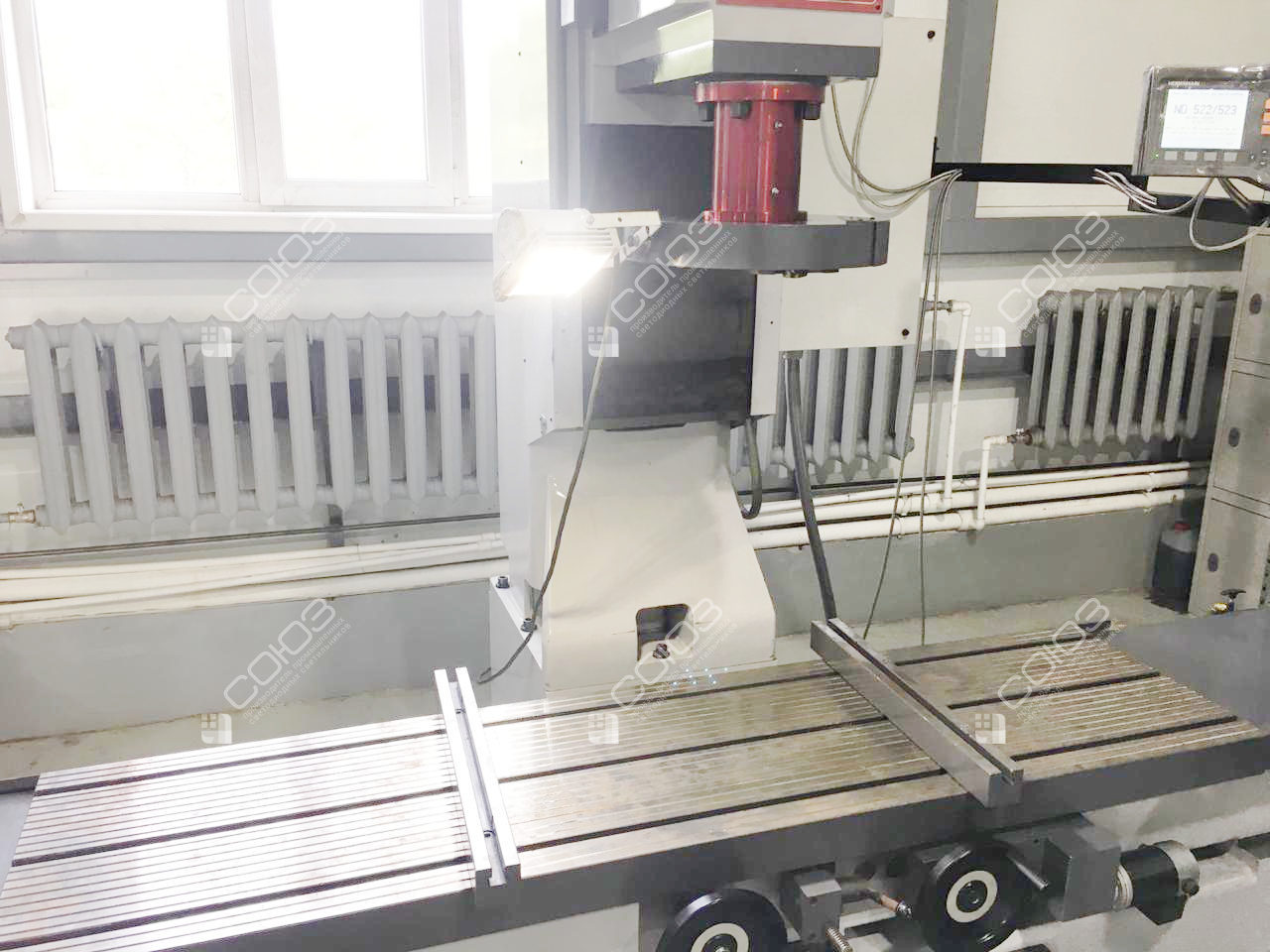

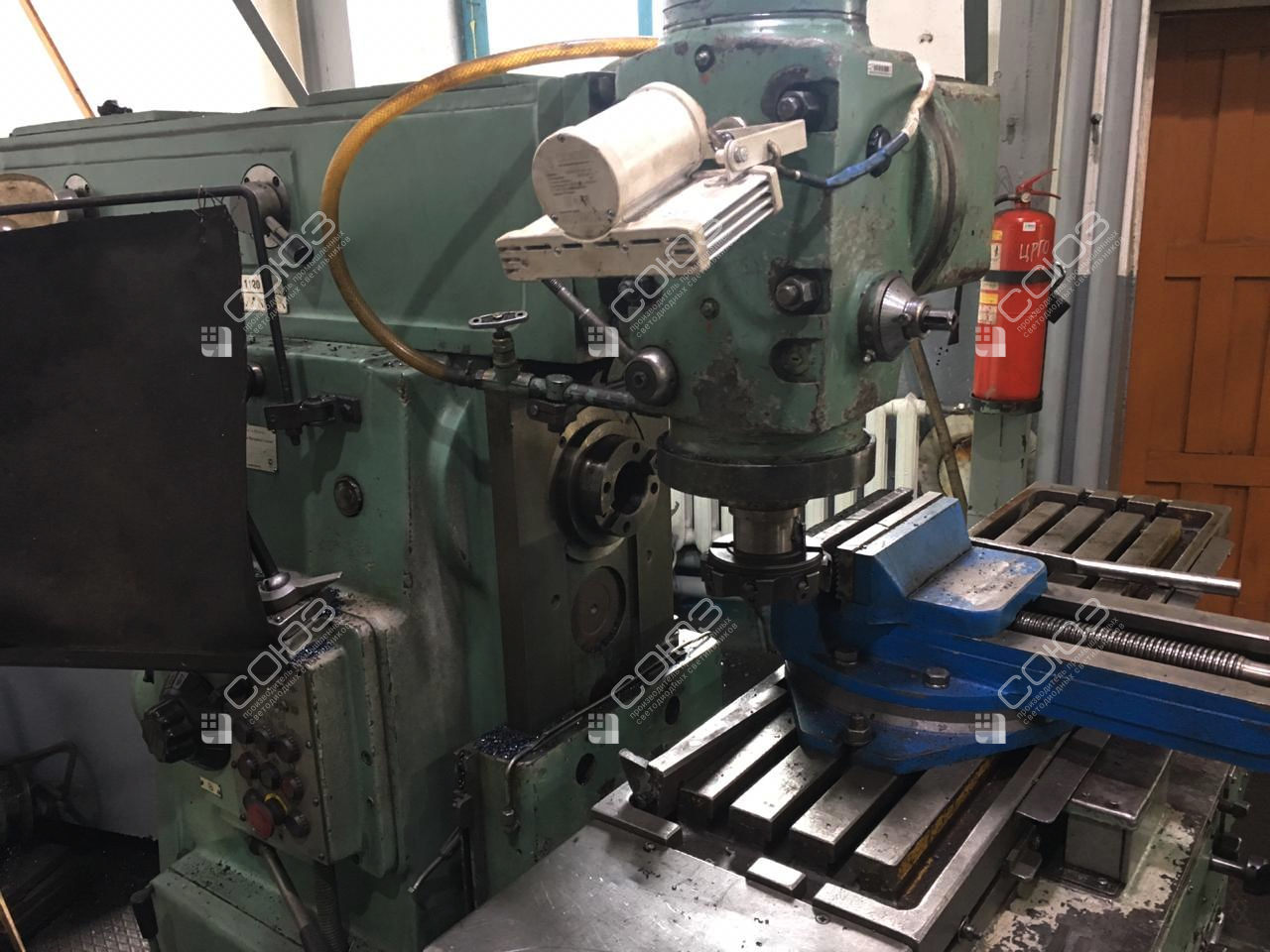

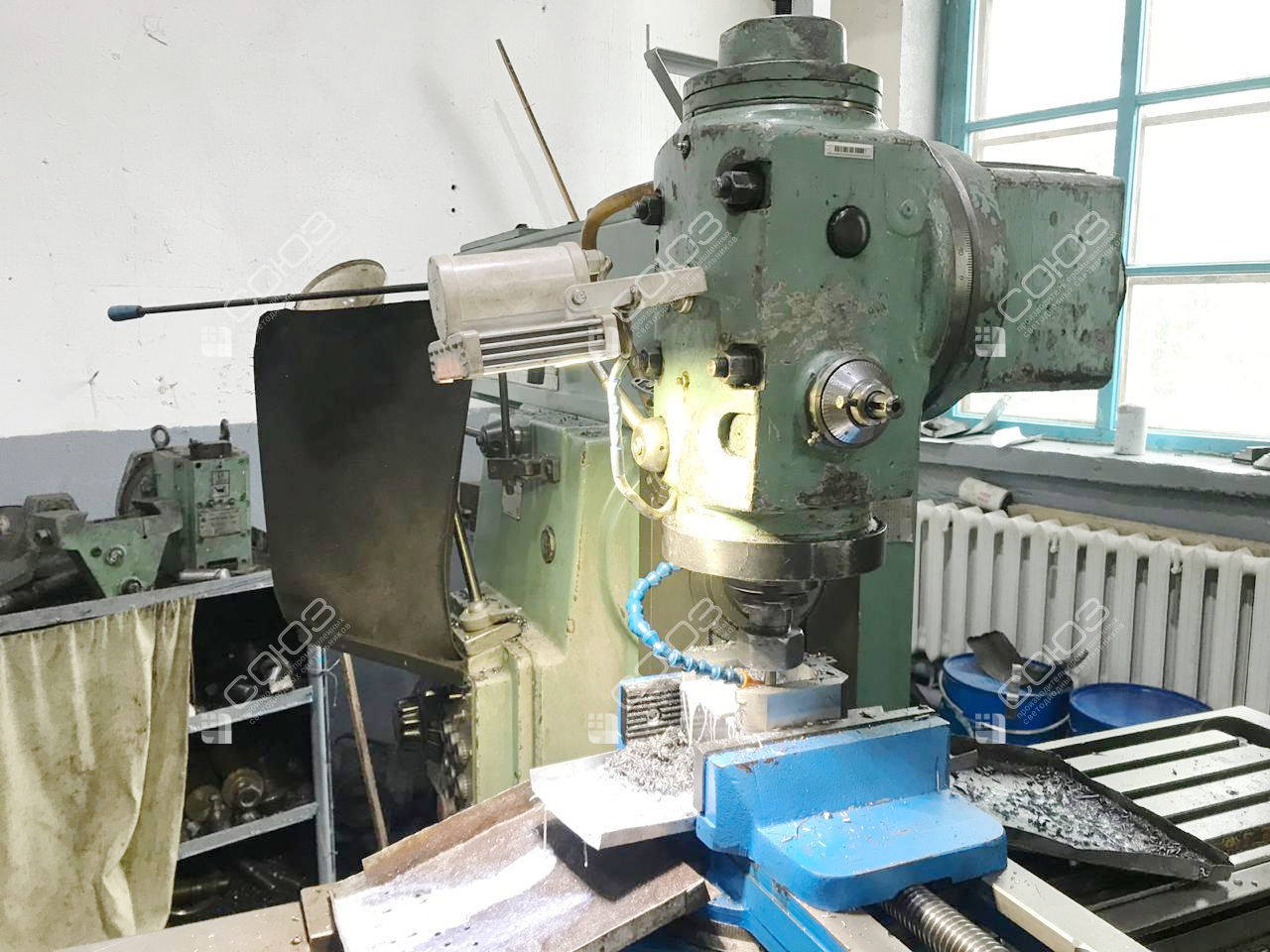

В проекте компактный низковольтный светильник установлен непосредственно на металлической конструкции станка. Магнитный держатель соединён с поворотной скобой; свет направлен на рабочую область. Фотографии показывают положение прибора относительно стола, детали и элементов оборудования.
Такая схема удобна при изменении рабочей зоны после переналадки. Можно выбрать другую подходящую стальную поверхность и скорректировать направление без подготовки нового стационарного крепления. При этом местный свет дополняет общий: его задача — уменьшить тени от корпуса, инструмента и оснастки рядом с операцией.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактная модель на поворотной скобе для сети 24 В постоянного тока. Рабочий диапазон — 18–32 В DC. В этом проекте к скобе добавлен магнитный держатель для установки на стальную поверхность.
Особенности решения

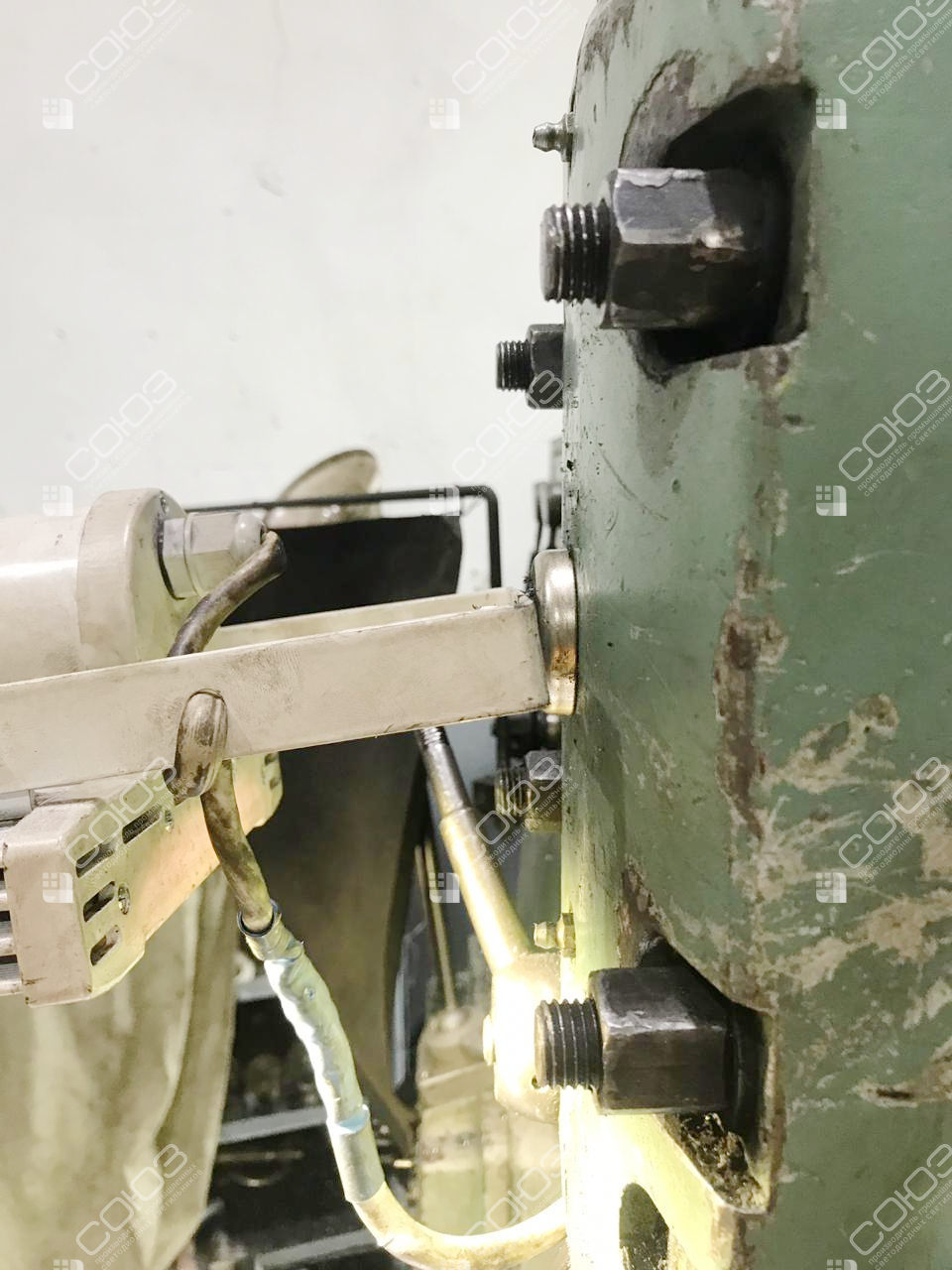

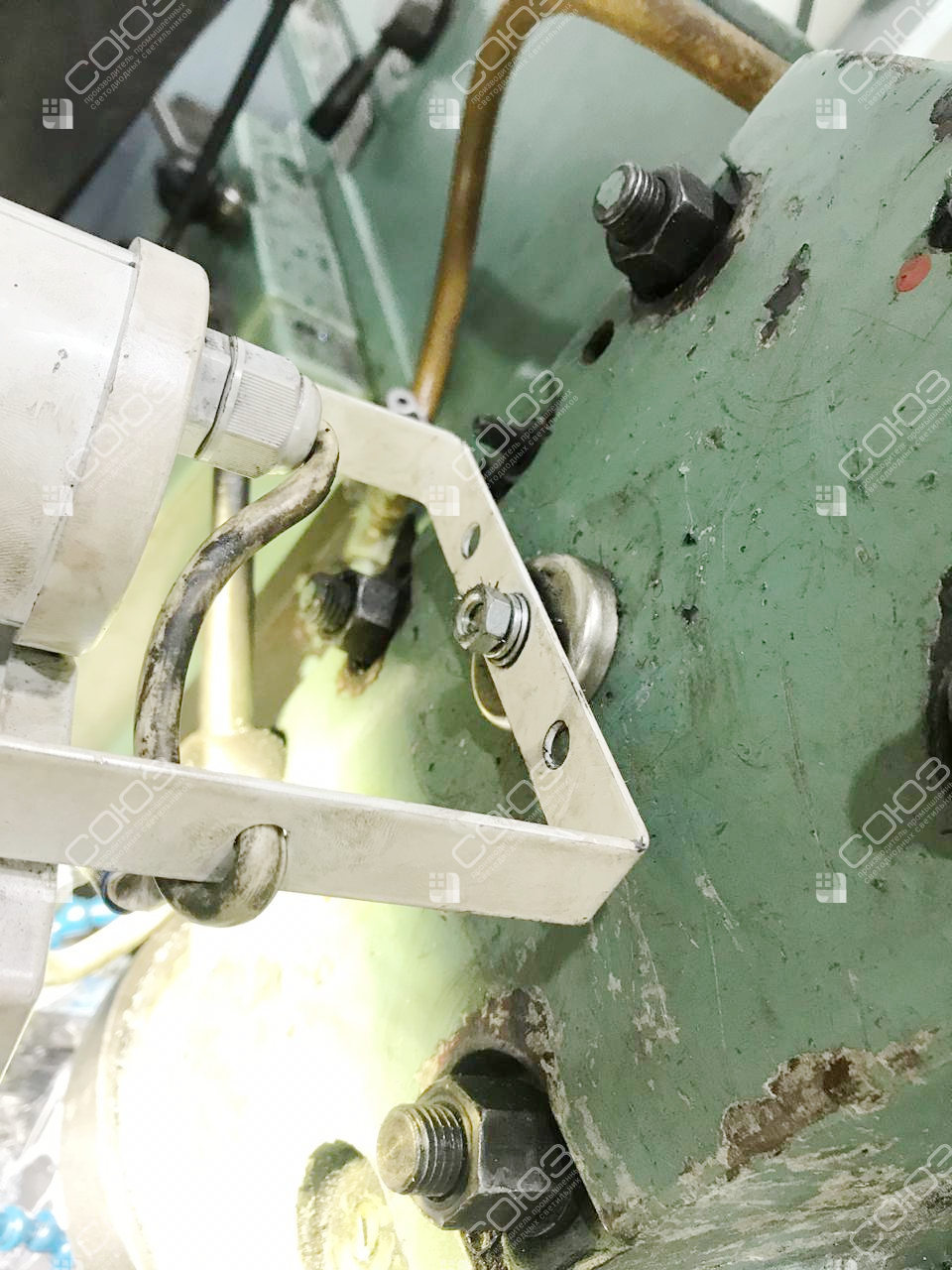

Магнитный держатель
Крепление работает на подходящей стальной поверхности. До установки оценивают её форму, толщину, покрытие и загрязнение, затем проверяют устойчивость прибора в рабочих условиях.
Поворот к рабочей зоне
Положение выбирают так, чтобы свет не перекрывался инструментом и не создавал мешающего отражения от детали. После переналадки направление проверяют повторно.
Питание 24 В DC
Рабочий диапазон 18–32 В постоянного тока. При подключении соблюдают полярность: красный провод «+», чёрный «−». Защиты от переполюсовки у этого исполнения нет.
Как выбрать местный свет для станка
Для подбора нужны размеры рабочей зоны, расстояние от возможного крепления до детали и параметры источника питания. Приложите фотографию с позиции оператора: она поможет оценить тени от рук, корпуса и ограждений. Кабель и светильник размещают с учётом перемещения стола, инструмента и подачи заготовки.
Другие варианты представлены в разделах освещения на магнитном держателе, станочных светильников и моделей на 24 В. Для сравнения стационарной установки посмотрите освещение станка для обработки маховика, а применение магнита у открытой рабочей поверхности — в проекте освещения верстака. Способ крепления выбирают по оборудованию, а не только по удобству перестановки.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём светильник и крепление для станка
Пришлите фотографии рабочей зоны и места крепления, укажите питание. Подберём модель, оптику и способ установки.
