Освещение кабельного тоннеля светильниками СОЮЗ 36 В

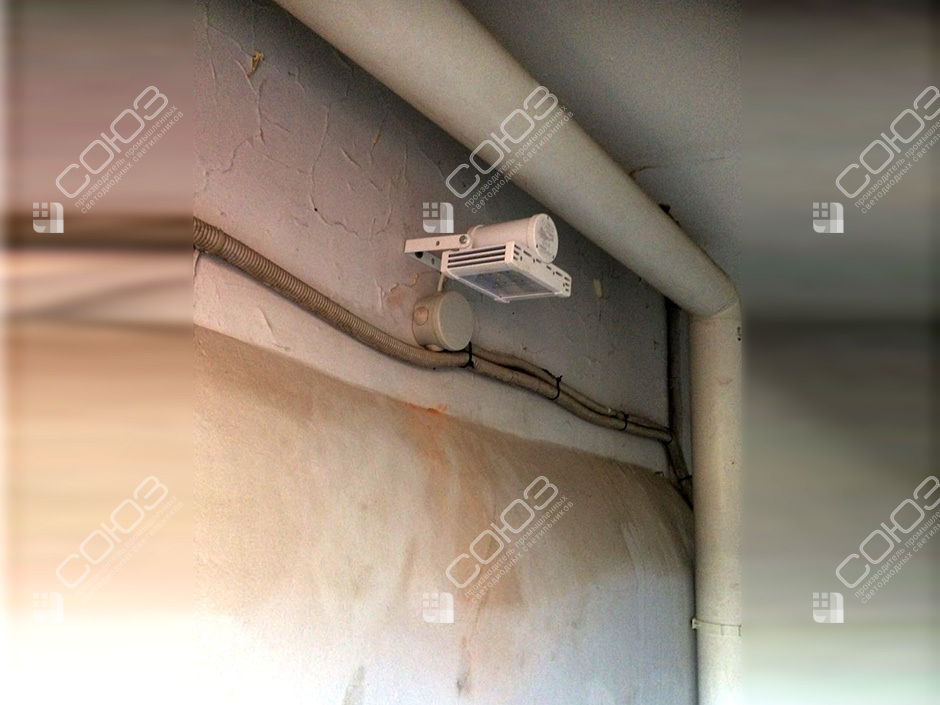

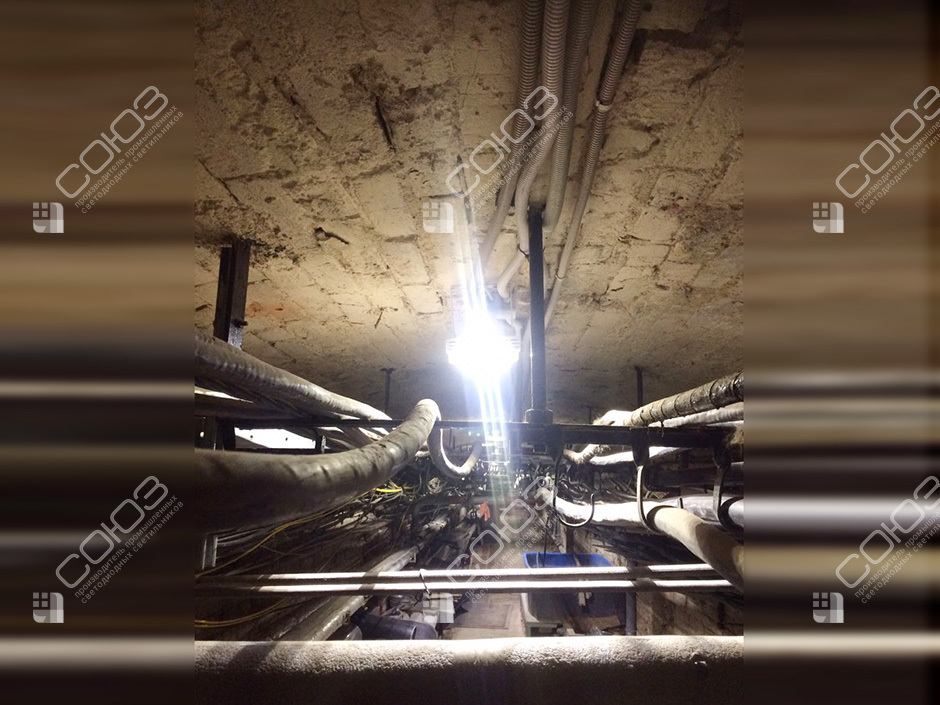

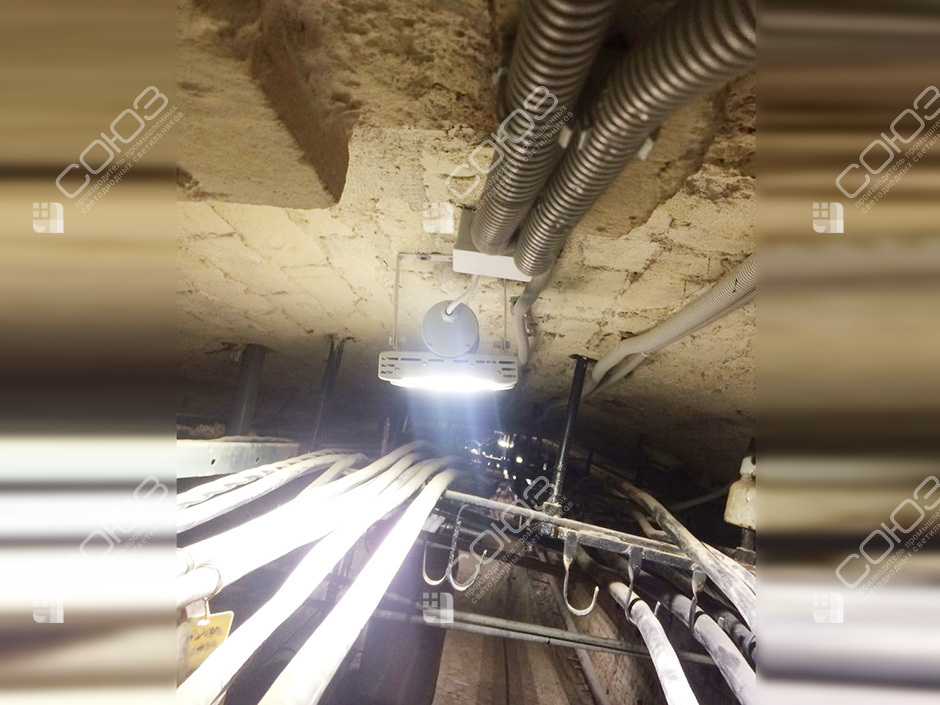

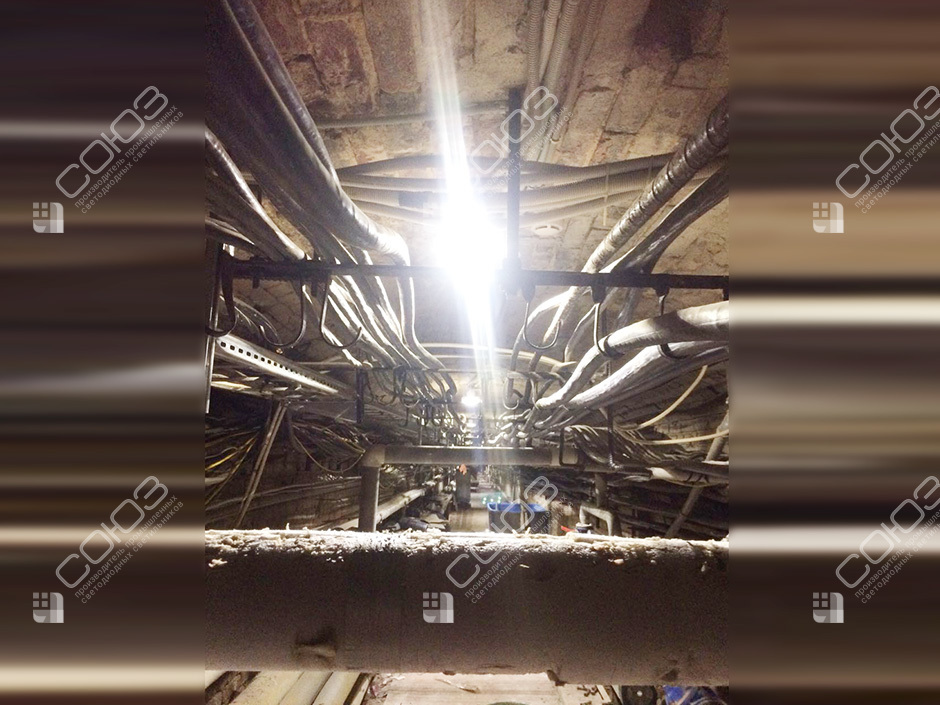

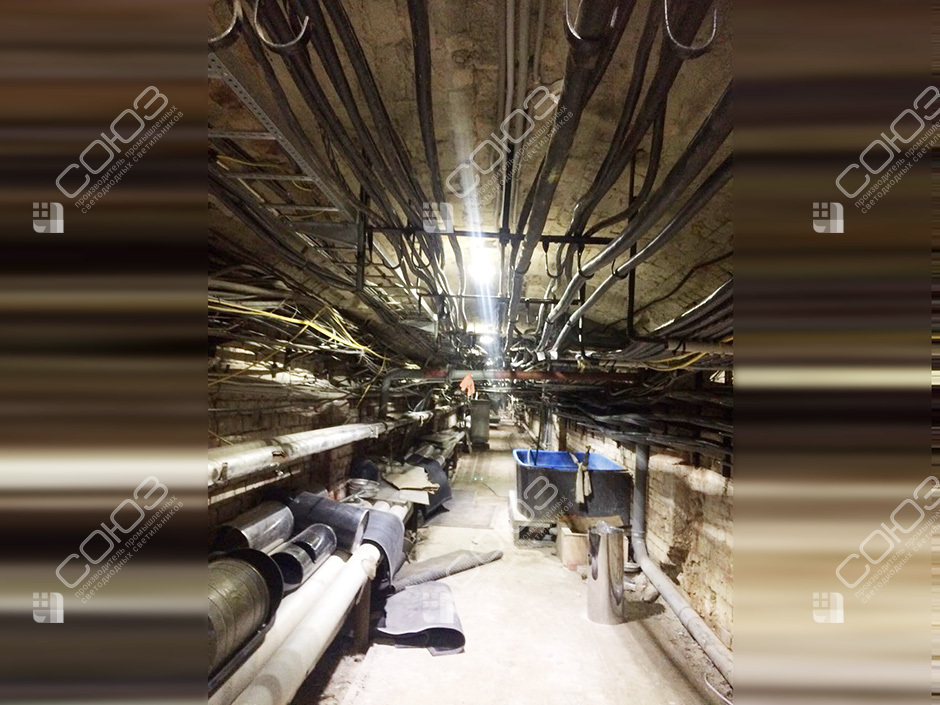

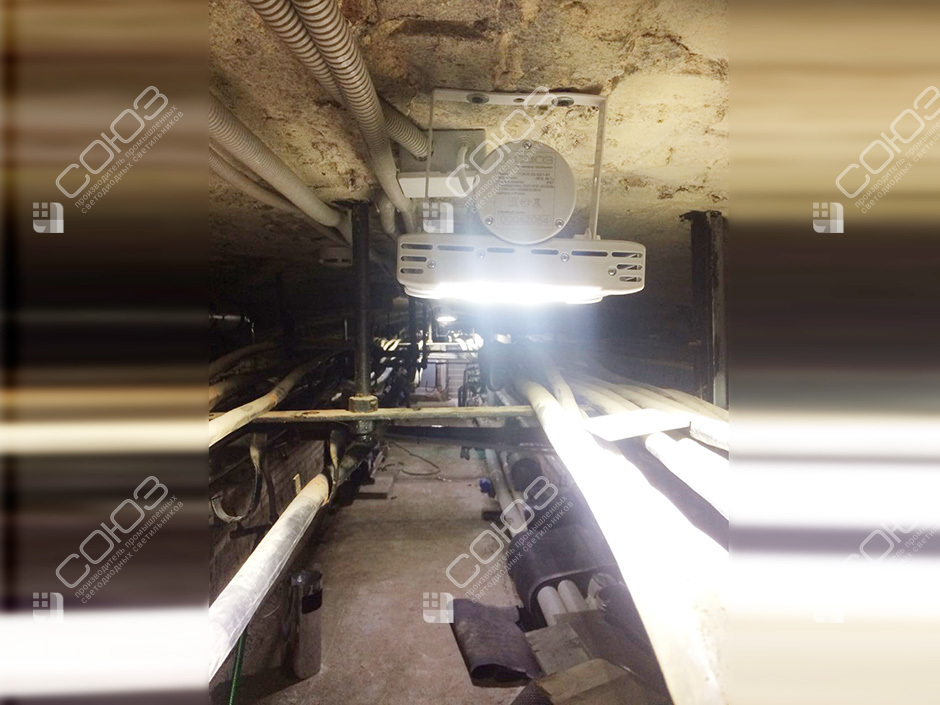

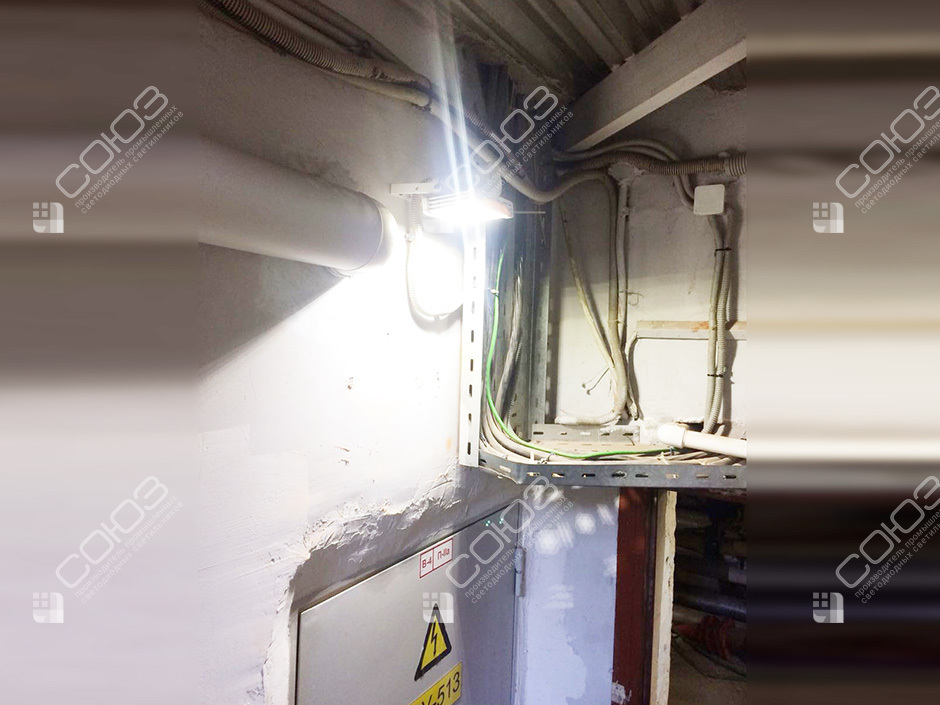

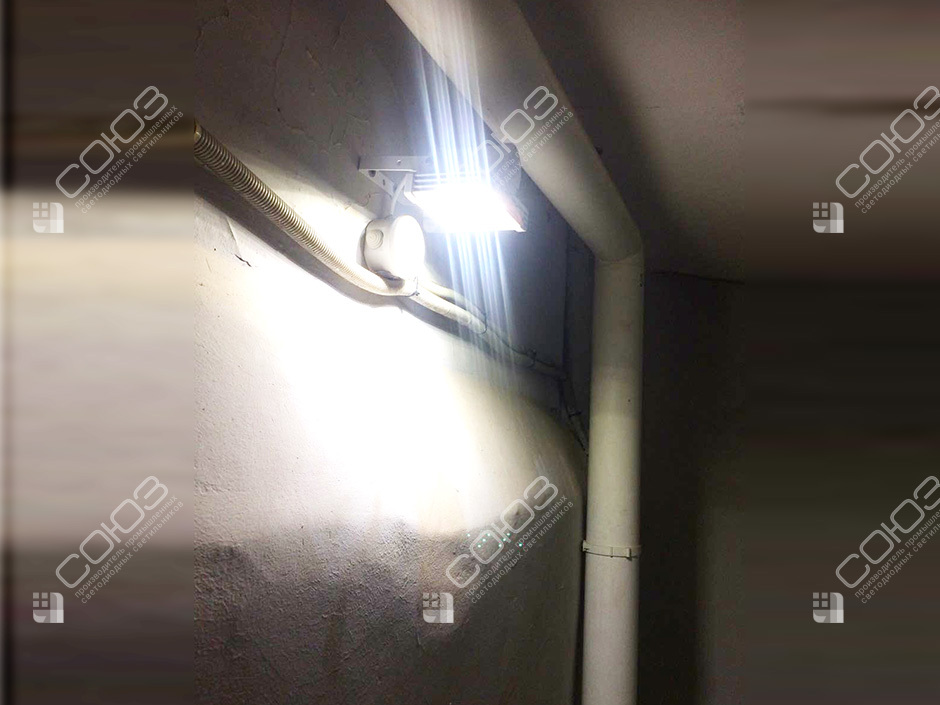

В кабельном тоннеле установлены СОЮЗ 23-20/1-67 на 36 В AC. Десять фотографий показывают свет в узком проходе между кабельными трассами, трубами и опорными конструкциями.
Проект реализован на светильниках:
Решение на объекте
Свет между кабелями, а не только вдоль оси прохода

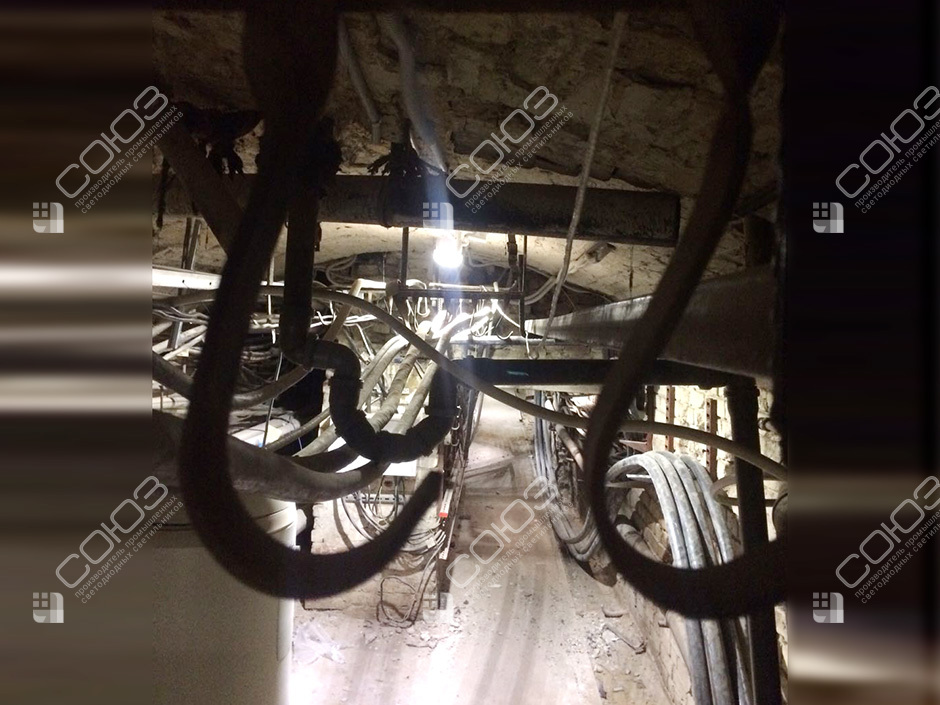

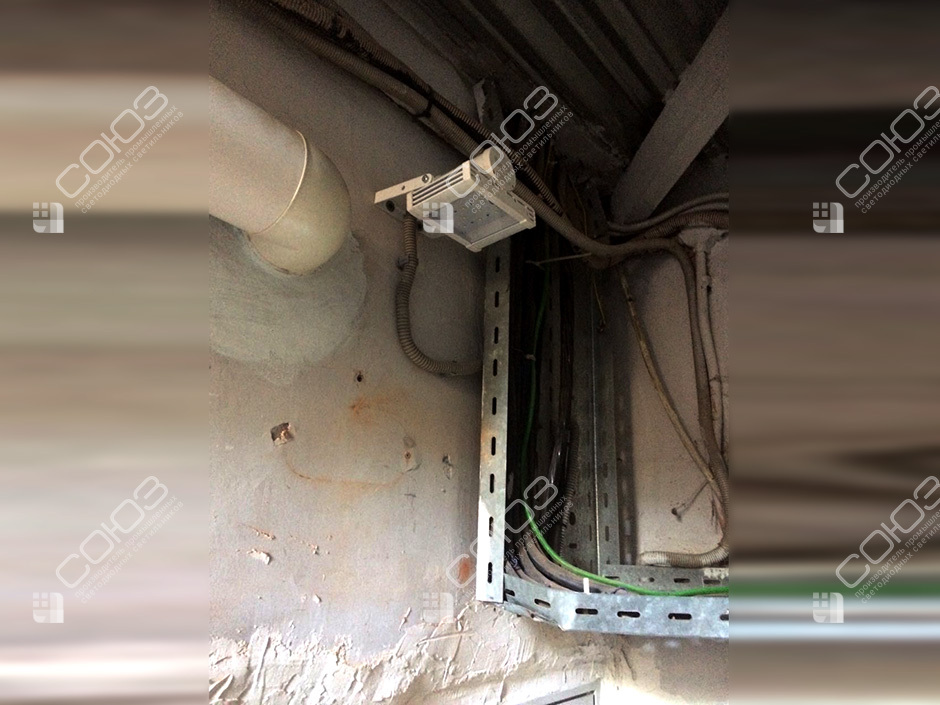

На фотографии кабели расположены по сторонам и над проходом, отдельные участки пересекают пространство перед наблюдателем. При такой плотности коммуникаций свет распространяется через ограниченные просветы. Даже широкий угол источника не устраняет тени за кабельными пучками: требуется подобрать положение относительно конкретной трассы и места обслуживания.
Для тоннеля важно разделить освещение пути и освещение узлов, к которым подходит персонал. На маршруте нужно различать поверхность прохода и препятствия, а при осмотре — нужный участок коммуникаций. Эти поверхности находятся в разных плоскостях. Местные приборы позволяют разместить источник ближе к выбранной области, но крепление и кабель питания не должны уменьшать доступное пространство или осложнять обслуживание существующих трасс. При добавлении новых коммуникаций распределение света стоит проверить повторно.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три ограничения тесного технического прохода
Малая свободная высота
Положение прибора выбирают по фактическому просвету. Учитывают проход человека и возможность переноса инструмента, не создавая нового выступающего препятствия.
Кабельные пучки
Плотные трассы экранируют поток. Для осмотра участка за ними может понадобиться свет с другого направления, а не более мощный источник на прежнем месте.
Доступ к обслуживанию
Крепление согласуют с работой на коммуникациях. Важно сохранить возможность осмотра, очистки и замены прибора без вмешательства в соседние трассы.
Исходные данные для освещения кабельного тоннеля
Передайте план маршрута, поперечные сечения в узких местах и фотографии ответвлений. Отметьте высоту кабелей, трубы, повороты и зоны регулярного осмотра. Укажите схему питания и условия среды. Для протяжённого прохода полезно выделить участки с различной плотностью коммуникаций.
Сравните исполнения на 36 В, низковольтный каталог и промышленные светильники. Посмотрите временное освещение тоннеля и местный свет среди трубопроводов фабрики. Эти примеры помогают оценить препятствия и доступ к поверхности. Здесь используется переменный ток; наличие сети с обозначением «36 В» требует уточнения её фактических параметров перед подключением.
Как проверить непрерывность освещённого маршрута
Выбирайте нормы освещённости по назначению прохода и работ. IES-файлы позволяют моделировать размещение, а кривые силы света объясняют охват отдельного прибора. В расчёте учитывают повороты и препятствия; одинаковый шаг светильников сам по себе не гарантирует одинаковых условий на всей трассе.
Сверьте маркировку СОЮЗ и технический паспорт. Уточните исполнение питающей сети, защиту соединений и доступ для обслуживания. При осмотре готовой схемы полезно пройти маршрут в обоих направлениях: положение источника относительно глаз и кабелей меняется. Отдельно проверяют участки перед поворотами и ответвлениями, где освещённая дальняя стена может скрывать недостаток света непосредственно под ногами.
