Освещение территории светильниками СОЮЗ на мачте
Консольные светильники СОЮЗ 22-100/1-67 мощностью 100 Вт на мачтовой конструкции. На фотографиях — размещение приборов на выносных кронштейнах рядом с территорией предприятия.
Проект реализован на светильниках:
Решение на объекте
Несколько направлений с одной конструкции

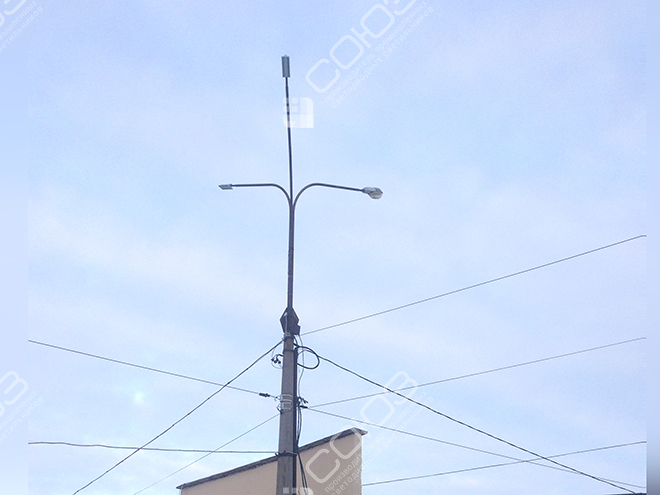

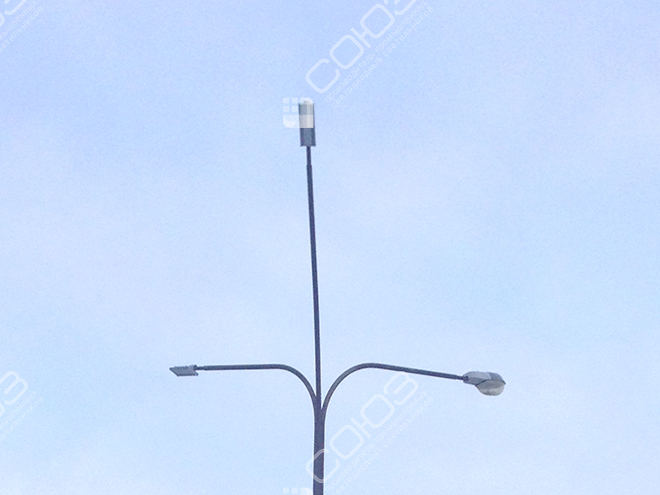

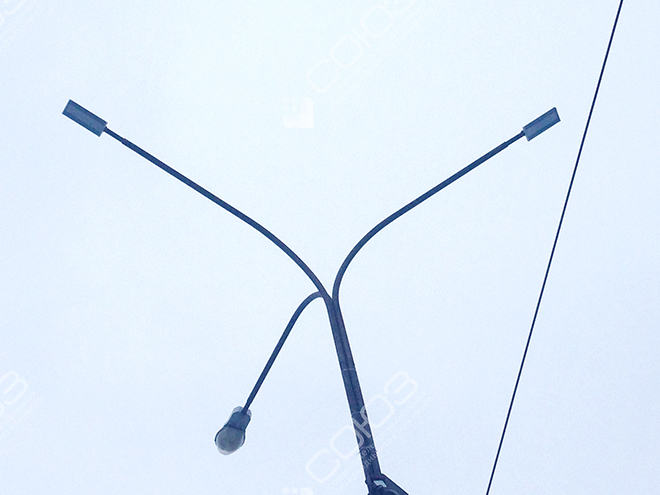

На снимках показана опорная конструкция с выносными изогнутыми кронштейнами и консольными светильниками. Рядом расположены здания и ограждение. Такое размещение позволяет развести приборы по направлениям и использовать одну точку установки для нескольких прилегающих участков. При этом сама высота опоры ещё не определяет результат: важны ориентация каждого корпуса и то, какие поверхности остаются за препятствиями.
В проекте используется модель серии 22 мощностью 100 Вт с углом 120°. Для нового объекта её применимость проверяют по размерам территории и фактической высоте установки. Нельзя просто поднять тот же светильник выше и ожидать прежнюю освещённость. При изменении высоты увеличивается охват, меняются уровни и доля света за границами площадки, поэтому подбор мощности и оптики выполняют вместе с расчётом.
Оборудование проекта
СОЮЗ 22-100/1-67
Консольный монтаж на трубу диаметром 45–60 мм. Светодиоды формируют угол 120° без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что влияет на результат установки на мачте
Положение консолей
Направления кронштейнов задают расположение световых пятен. Проверьте покрытие территории между ними, чтобы два ярких участка не разделялись глубоким провалом.
Узел посадки
Консольное исполнение подбирают под трубу и доступный узел крепления. Размеры посадочного места нужно проверить до поставки, особенно при замене прежних приборов.
Доступ на высоте
Заранее продумайте обслуживание, размещение соединений и подвод кабеля. Эти вопросы влияют на удобство эксплуатации всей установки, а не только отдельного светильника.
Выбор оборудования для высоты и площади
В разделе уличных светильников представлены консольные решения. Для другой геометрии площадки сравните светодиодные прожекторы, а для мощного освещения с высоких опор — мачтовые прожекторы. Это разные варианты подбора: число приборов и мощность определяют по полезному свету на земле, ограничениям крепления и границам освещаемой зоны.
Сравните данный объект с автомобильной парковкой и освещением открытого склада. На парковке важны промежутки между машинами, на складе — тени от размещённого груза и рабочие проходы. Даже при одинаковой опоре эти задачи могут потребовать иной ориентации и оптики. Для подготовки решения отметьте на плане здания, ворота, рабочие зоны и места, где свет нежелателен.
Подготовка задания для мачтового размещения
Используйте нормы освещённости для определения требований к конкретным участкам. С помощью IES-файлы можно проверить выбранные светильники на фактической высоте, а материал про кривые силы света поможет понять форму пятна и распределение интенсивности. В расчёте полезно сравнить несколько направлений приборов, уделив внимание краям площадки и зонам между соседними опорами, а не только участкам непосредственно под ними.
До заказа сверьте маркировку СОЮЗ с согласованными моделями и изучите технический паспорт. Уточните параметры существующей мачты, размеры кронштейнов и ограничения по монтажу. После установки проверьте направление каждого прибора и видимость источников с основных маршрутов. Фотографии готового объекта помогают обсудить размещение, но окончательную оценку освещённости дают расчёт и измерения в характерных точках территории при согласованном режиме работы.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Рассчитать свет с вашей мачты
Пришлите высоту и схему опоры, размеры кронштейнов и план территории. Подберём консольные светильники или прожекторы под нужную площадь и направления.
