Освещение открытого склада светильниками СОЮЗ 210 Вт
На открытом складе установлены консольные СОЮЗ 22-210/1-67 мощностью 210 Вт. Восемь фотографий показывают ночное освещение лестниц, площадок и переходов между конструкциями на территории объекта.
Проект реализован на светильниках:
Решение на объекте
Свет на площадках и переходах открытого склада

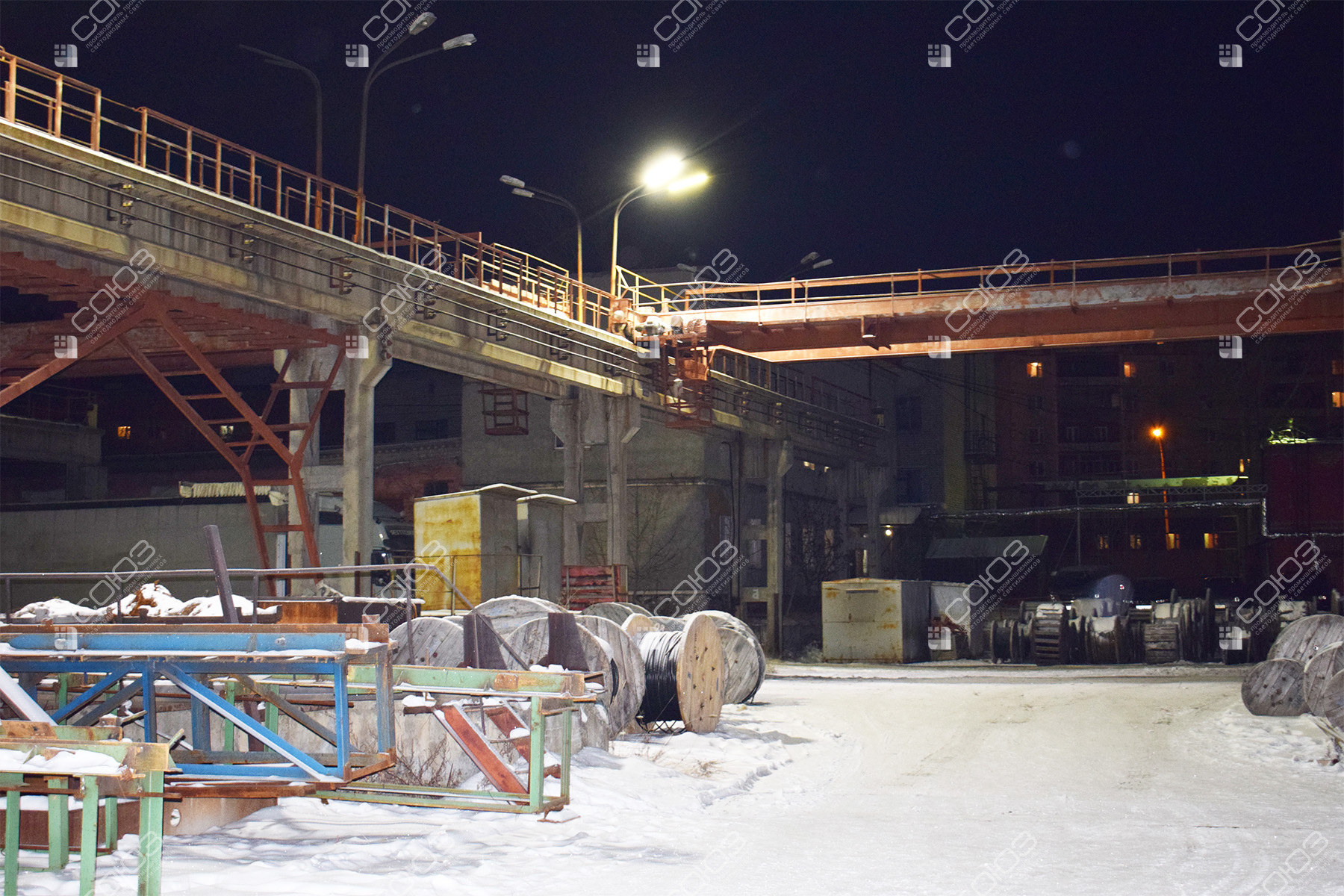

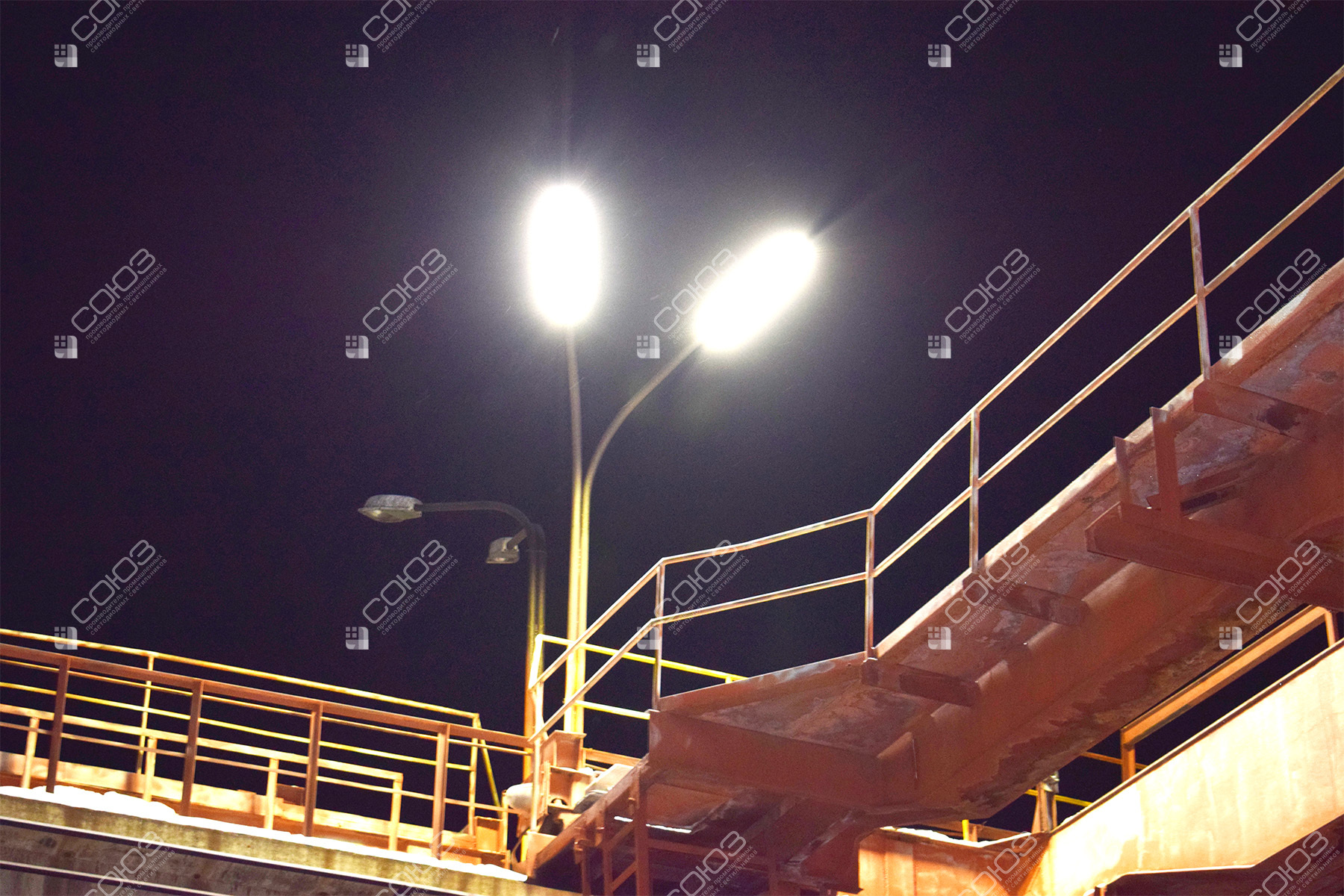

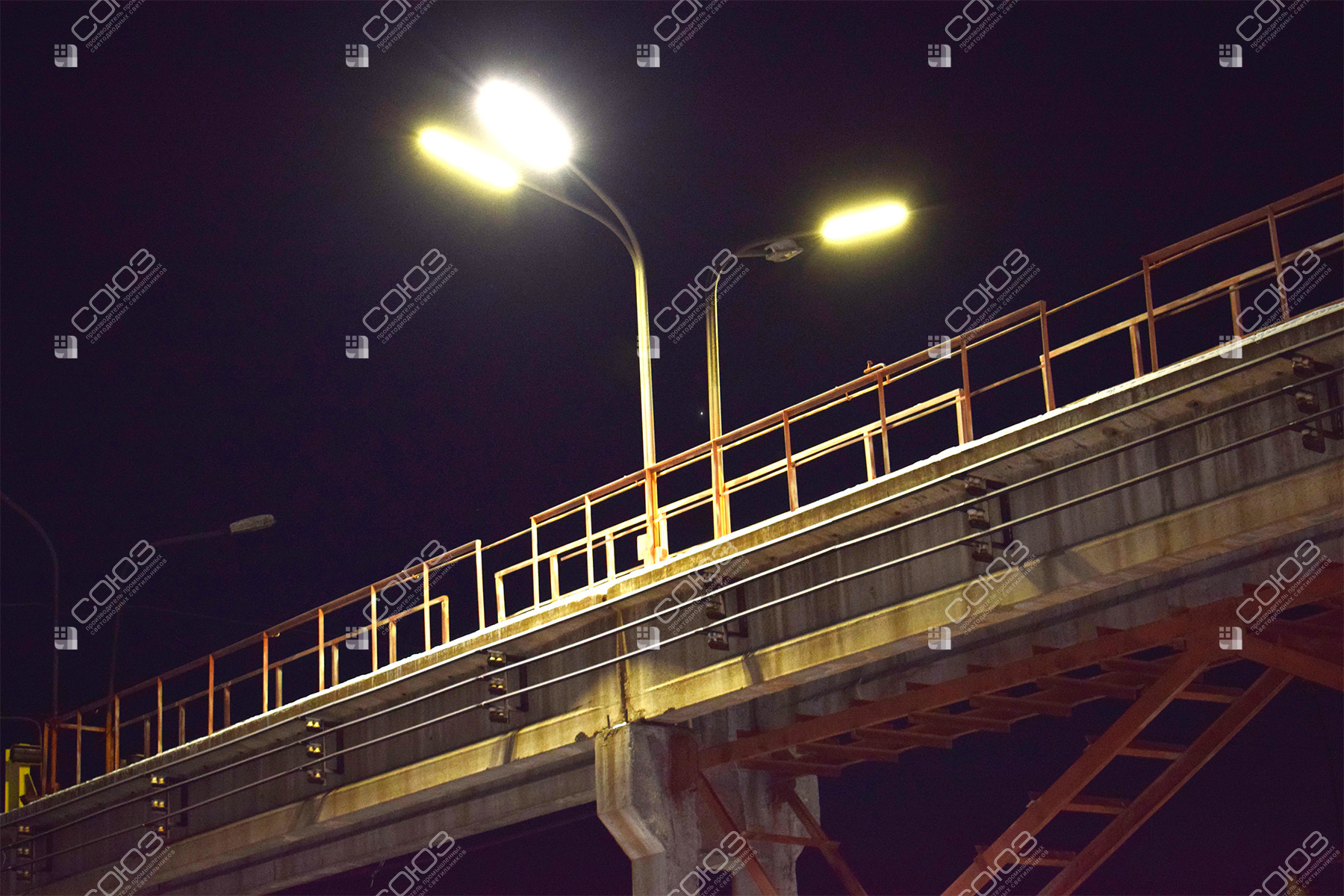

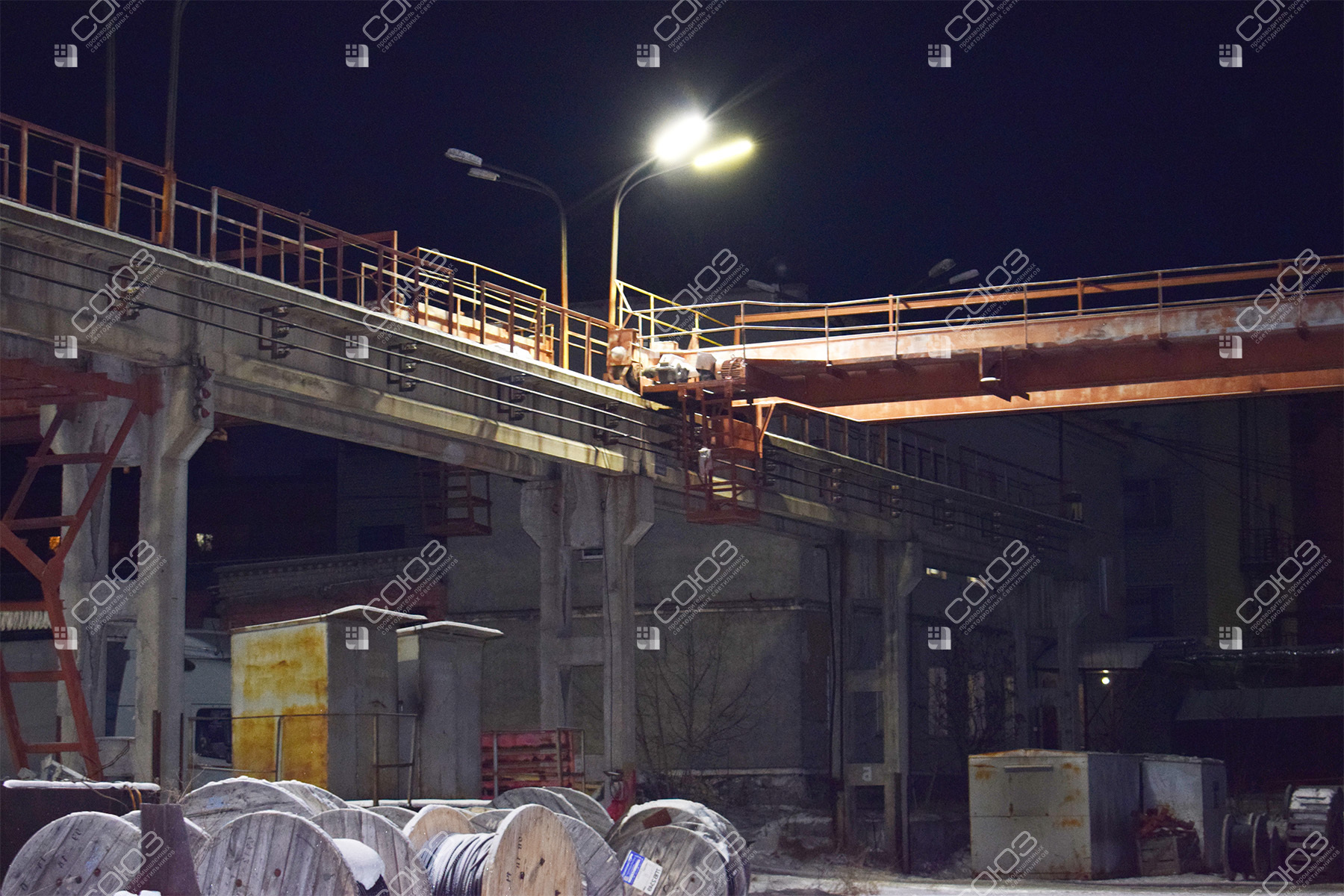

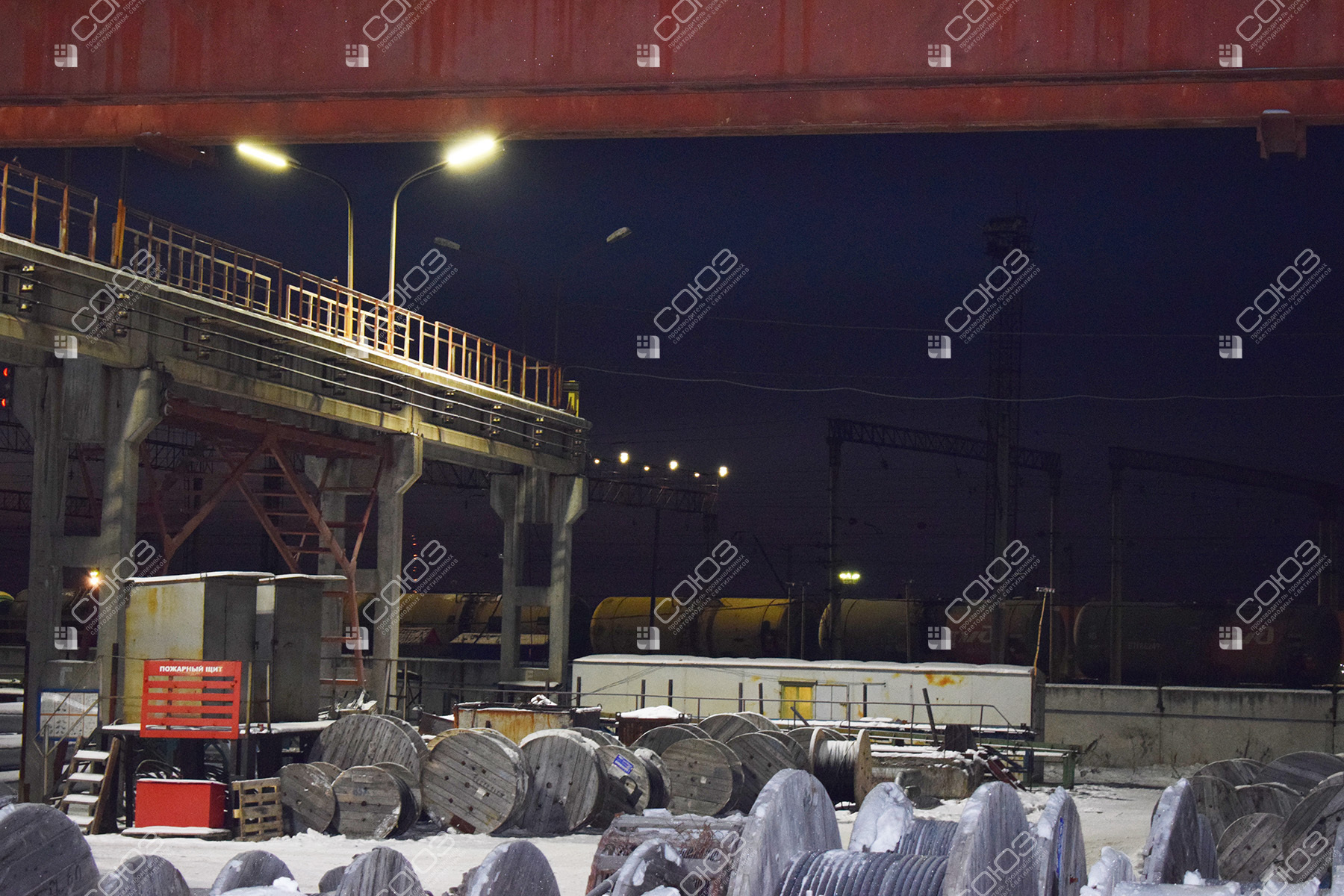

На ночных фотографиях видны лестничный марш, ограждения и площадки на разных отметках. Для такого склада освещение земли — только часть задачи. Человек смотрит на ступени, выходит на переход и меняет направление движения; свет должен помогать различать эти элементы, а не оставаться одним ярким пятном у основания опоры.

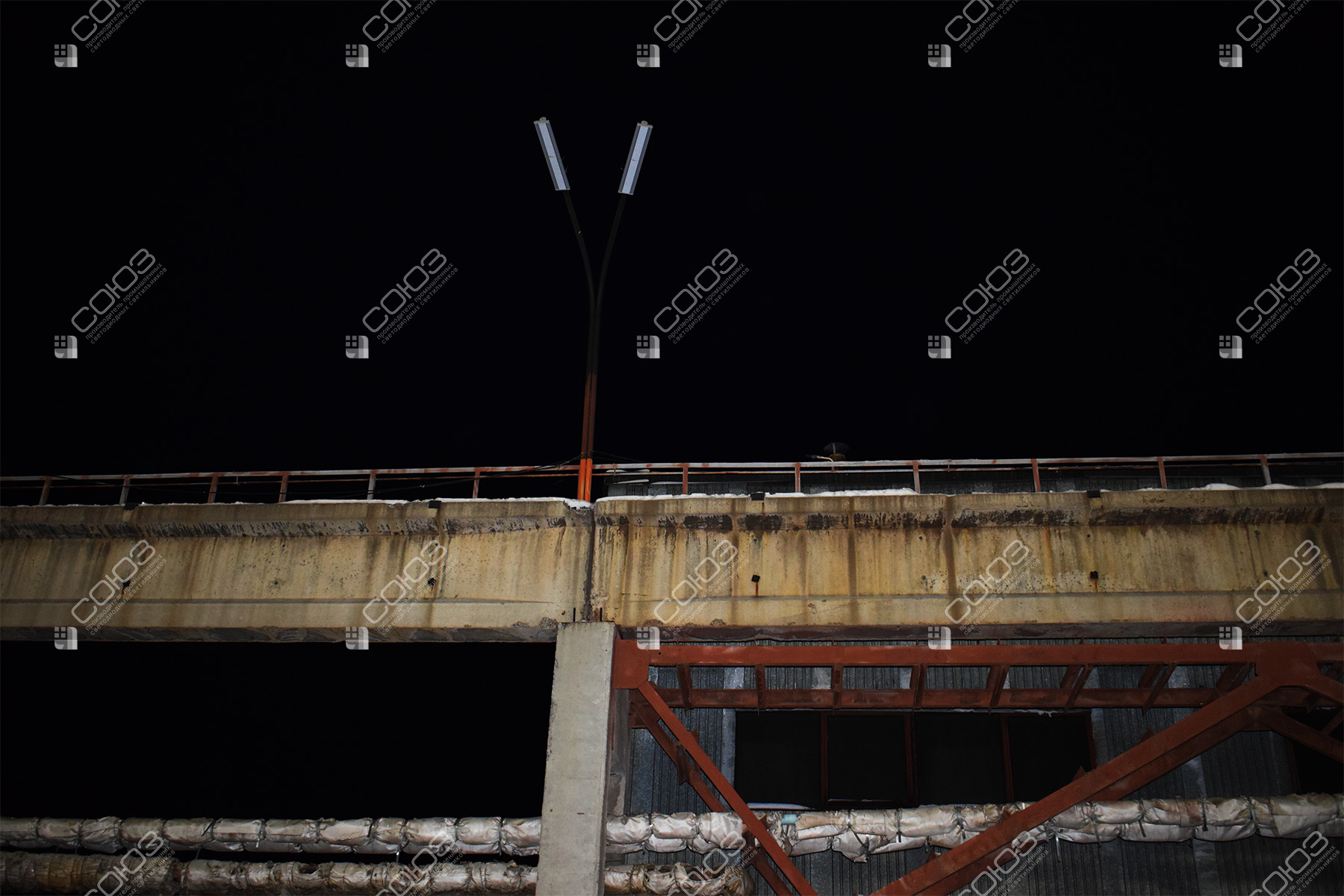

В проекте применены консольные приборы с широким углом излучения 120°. На снимках можно рассмотреть их положение относительно лестницы и металлических конструкций. При подборе аналогичной схемы отдельно проверяют поверхности переходов и пространство под ними: верхняя площадка способна перекрыть поток к нижней. Расположение приборов согласуют также с местами хранения. Изменение высоты складируемых материалов может создать новые тени, даже если сами опоры остаются на прежних местах.
Оборудование проекта
СОЮЗ 22-210/1-67

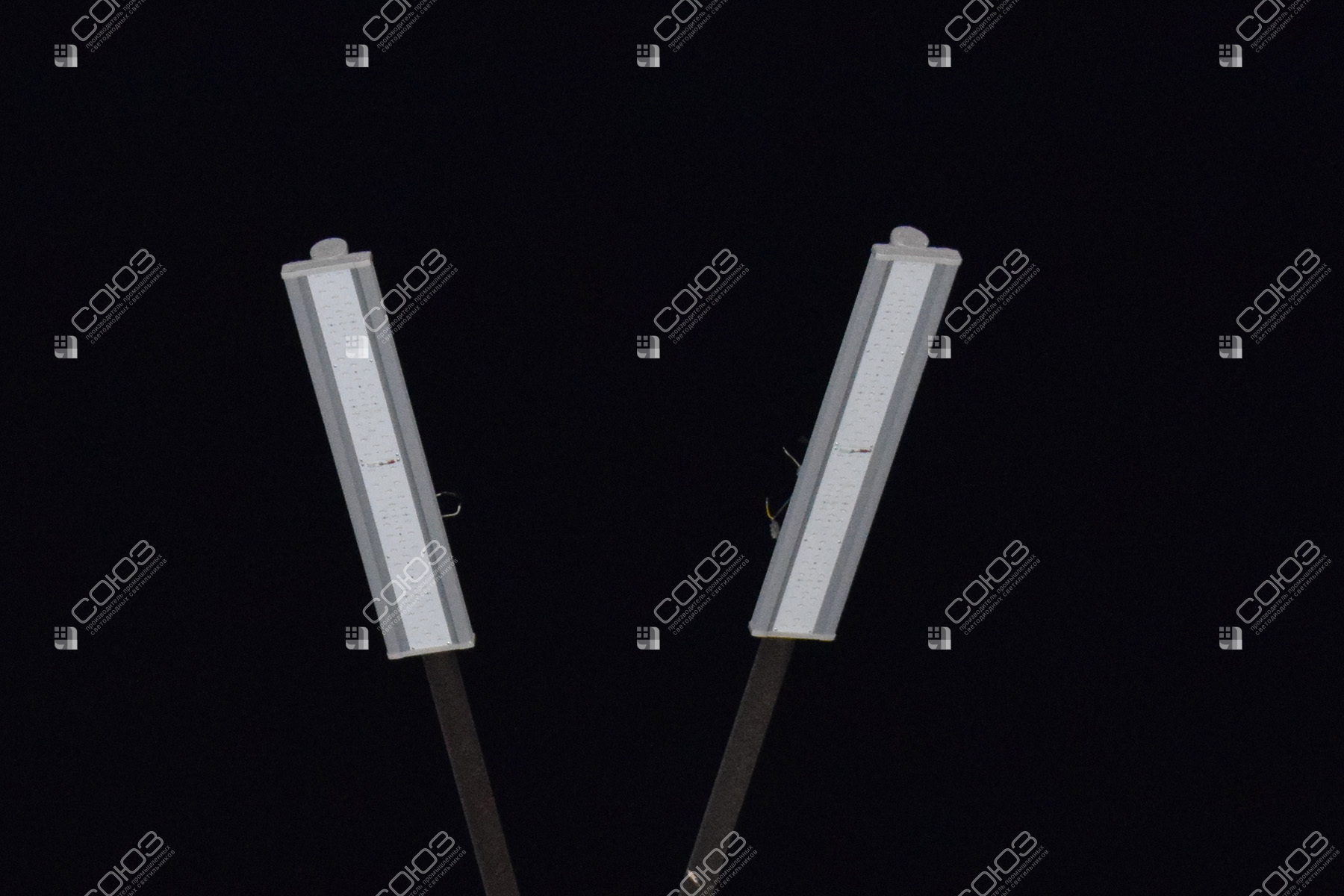

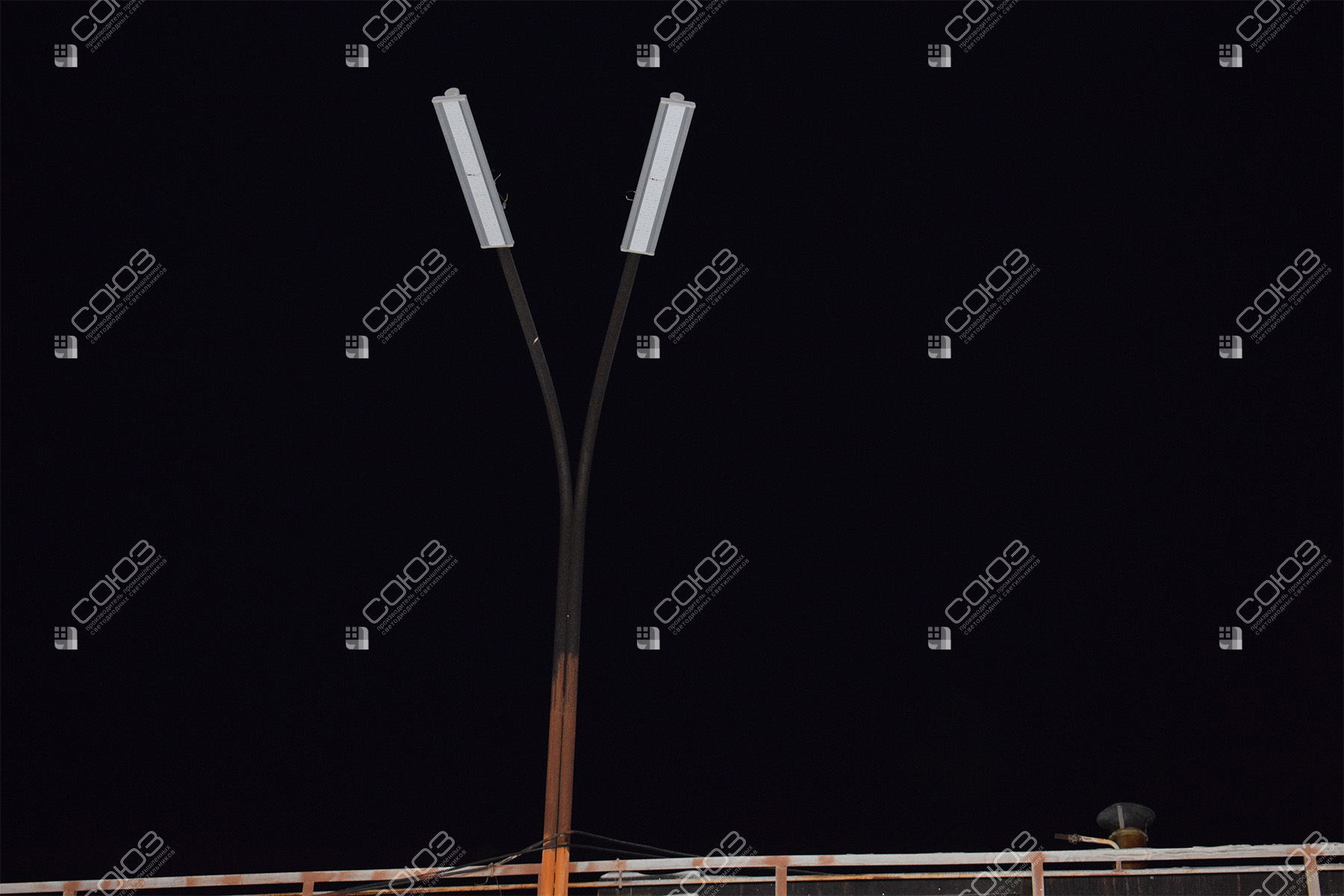

Консольное крепление на трубу диаметром 45–60 мм; установка на опору или подходящий настенный кронштейн. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что учитывать на складе с несколькими уровнями
Ступени и переходы
Расчётные поверхности задают на реальных отметках. Проверяют подход к лестнице, сам марш и выход на площадку, а не только горизонтальную плоскость земли.
Ограждения и настилы
Поперечные конструкции влияют на доступ света. Для участка под переходом может понадобиться другое направление, а не увеличение мощности сверху.
Место на консоли
Светильник устанавливается на трубу 45–60 мм. До заказа сверяют основание, длину вылета и возможность обслуживания крепления.
Подготовка схемы наружного складского освещения
На плане отметьте лестницы, площадки, зоны хранения и проезды техники. Добавьте высоты конструкций и возможные точки установки. Укажите максимальные габариты размещаемых грузов: схема для пустой территории не показывает затенение при обычной работе склада. Полезны фотографии с уровня человека на каждом переходе.
Сравните консольные светильники, уличный каталог и освещение складов. Посмотрите применение консольной серии на автомагистрали и наружную площадку с двухмодульным прожектором. Эти примеры показывают разные способы распределения потока. Для склада выбор делают по его маршрутам и перепадам высот, после чего уточняют количество приборов и подключения.
Расчёт света на разных отметках
Нормы освещённости помогают разделить требования к проходам и рабочим участкам. В расчёт включают IES-файлы конкретного исполнения 22-210/1, а кривые силы света используют для сравнения распределений. Световой поток 32 814 лм характеризует прибор, но не сообщает освещённость ступеней без расстояний и геометрии.
Перед монтажом проверьте маркировку СОЮЗ и технический паспорт. Согласуйте электропитание, фиксацию на консоли и доступ для очистки экрана. Итоговую схему полезно оценивать с разных направлений подхода к лестнице: удобство движения зависит и от того, где источник оказывается относительно взгляда, а не только от расчётной средней освещённости.
