Мачтовое освещение площади промышленного предприятия
Четыре уличных светильника СОЮЗ 22-210/1-67 по 210 Вт на общем оголовке мачты. Фотографии площади промышленного предприятия, монтажа и работы зимой.
Проект реализован на светильниках:
Решение на объекте
Четыре направления света с одной мачты

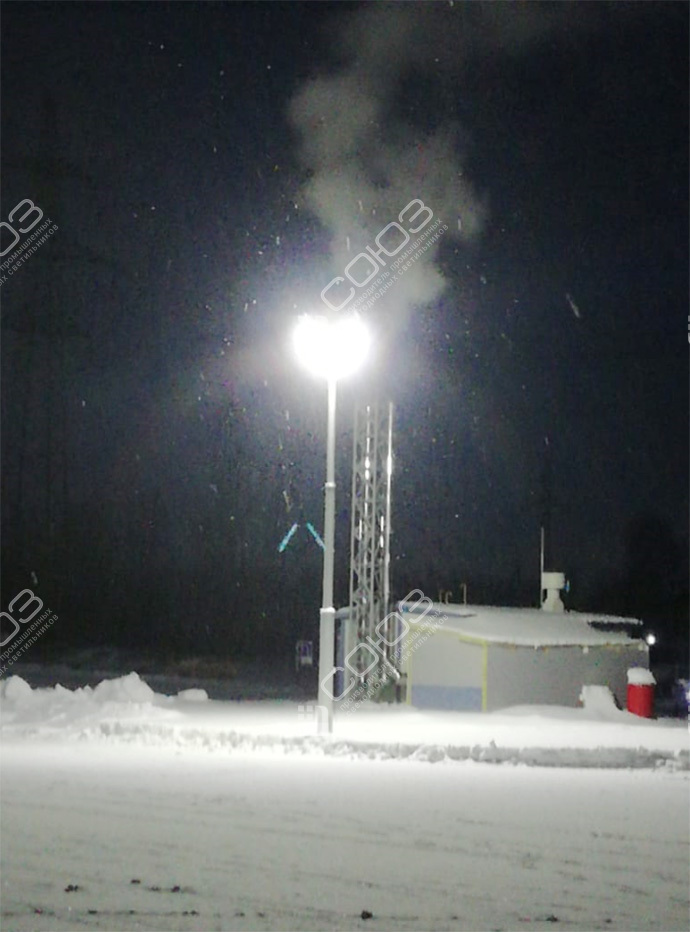

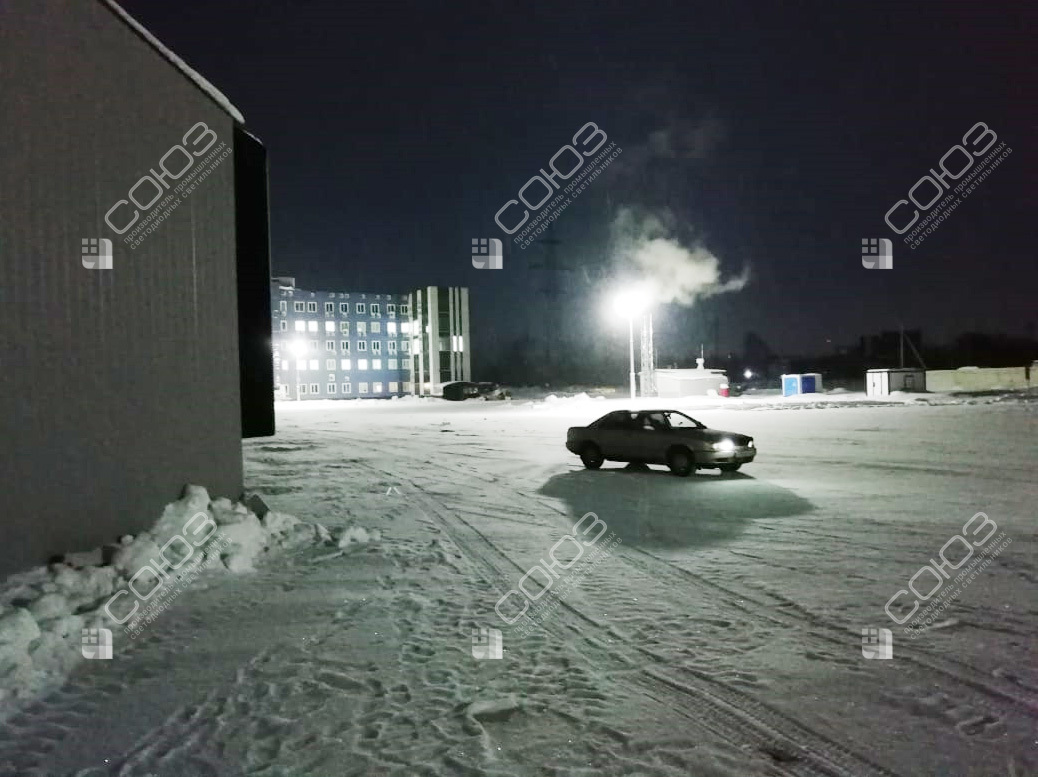

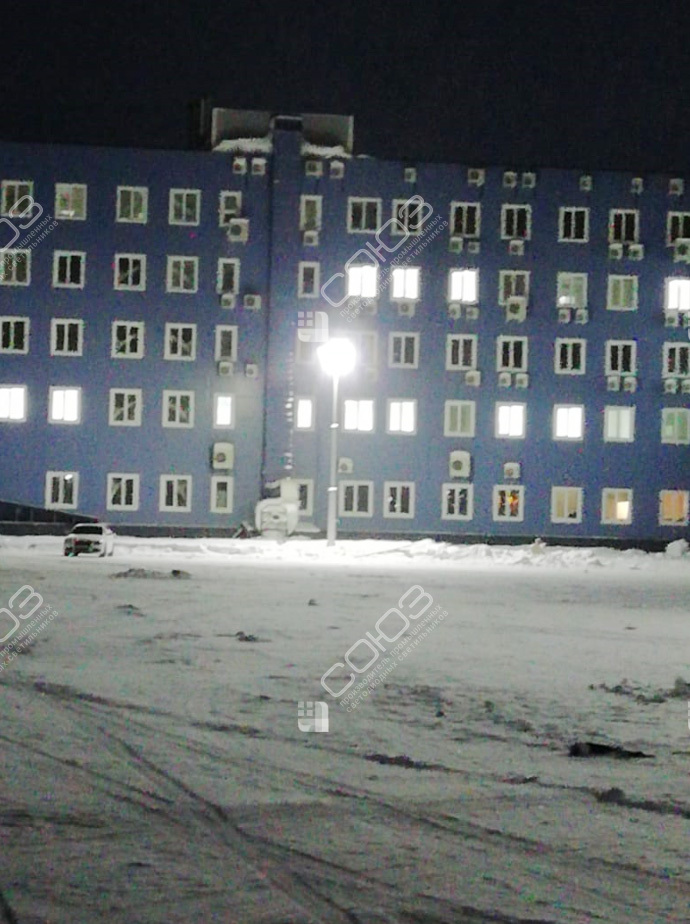

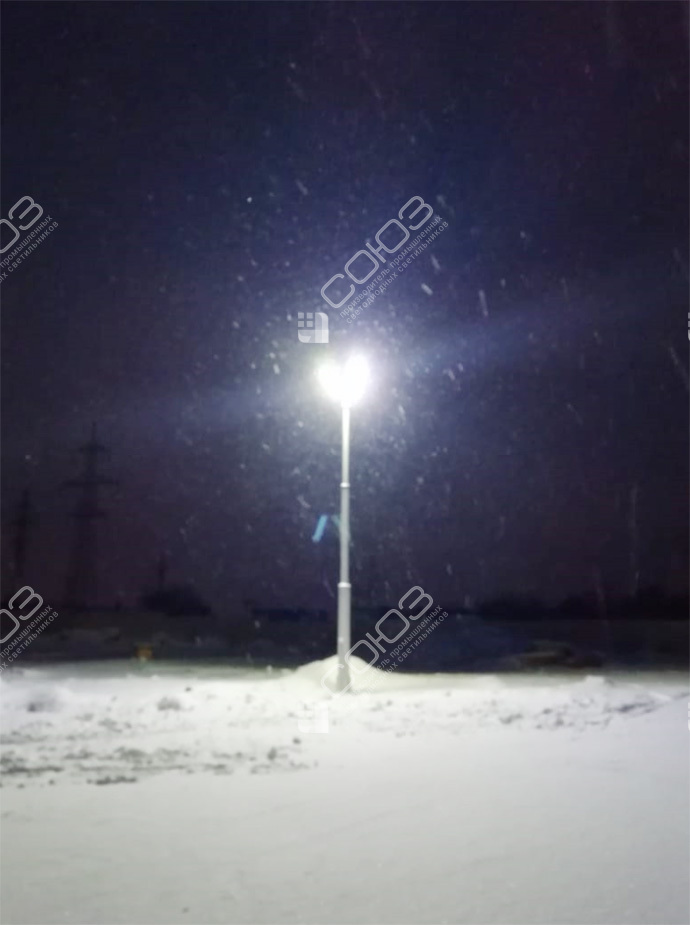

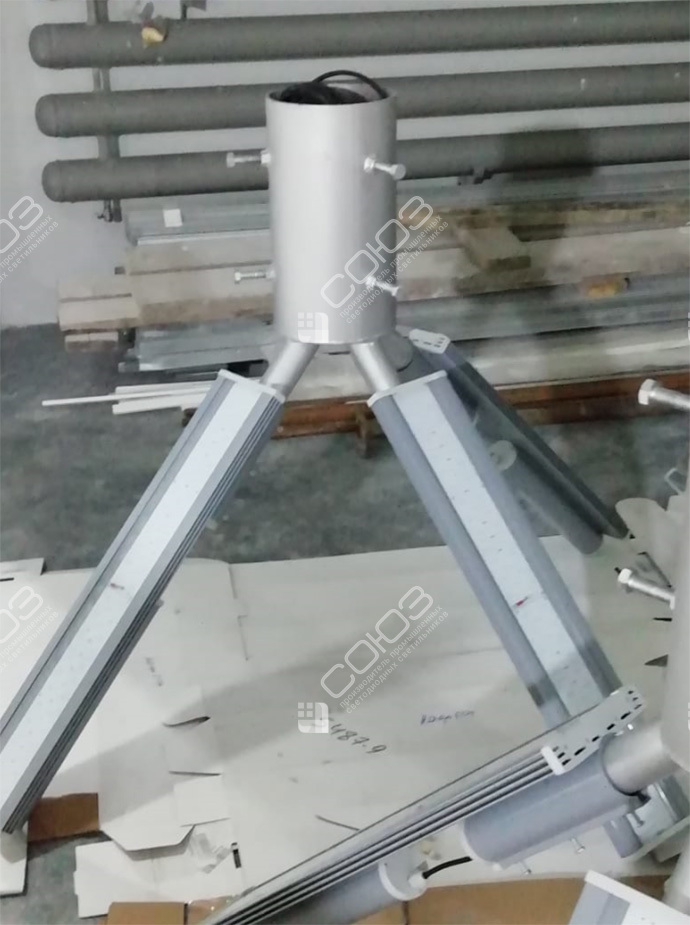

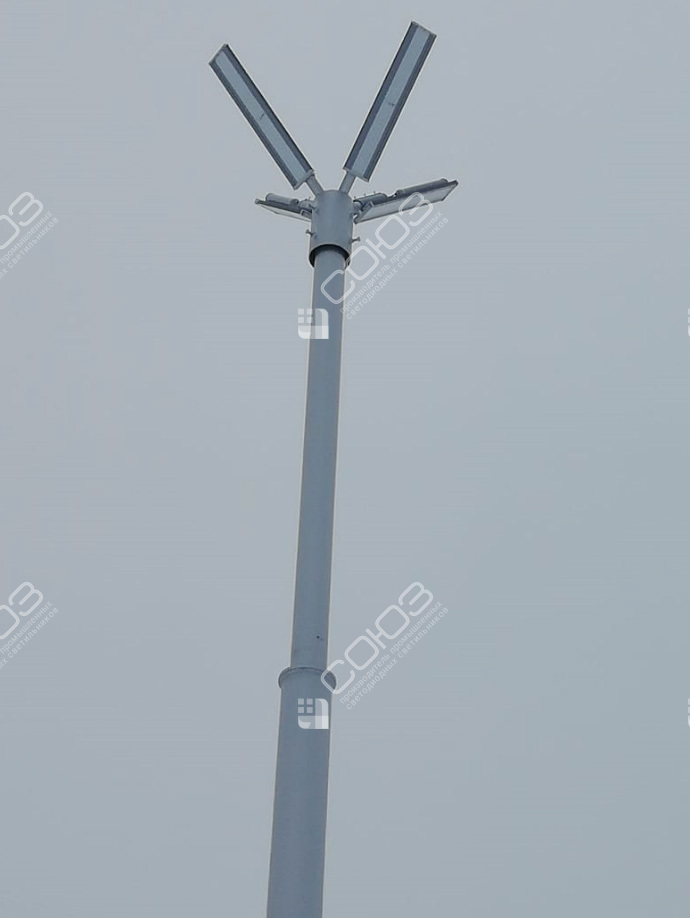

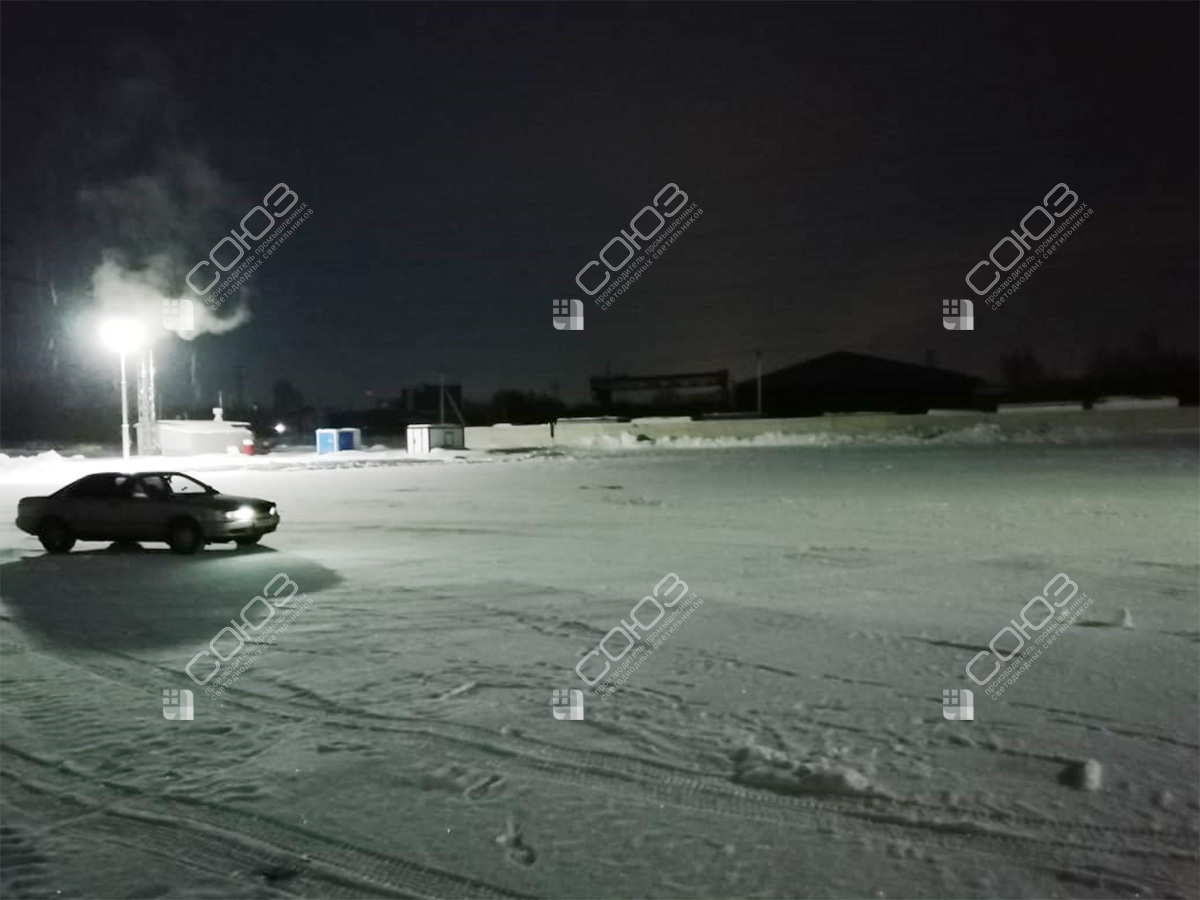

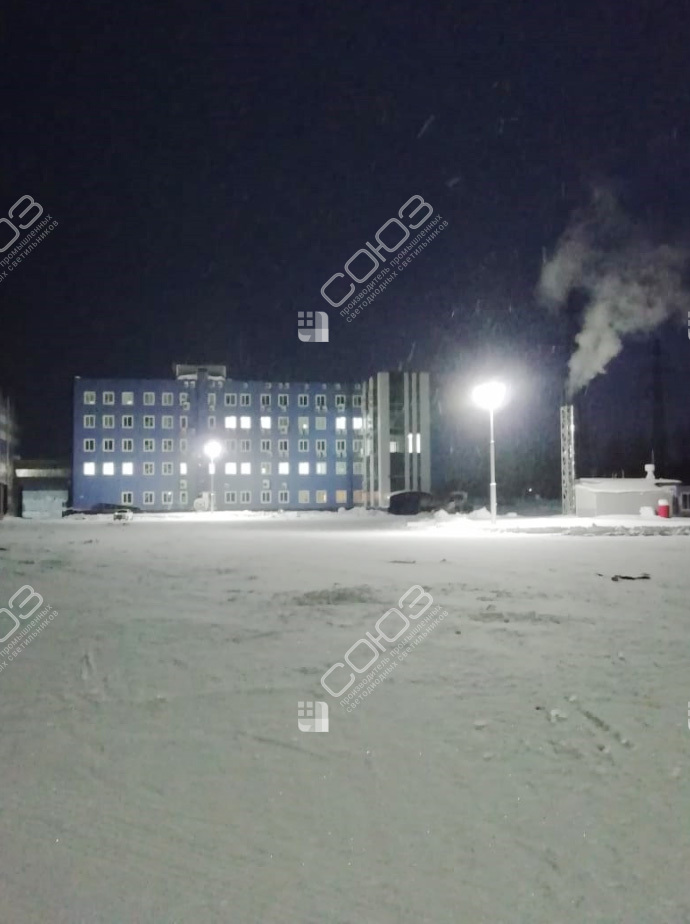

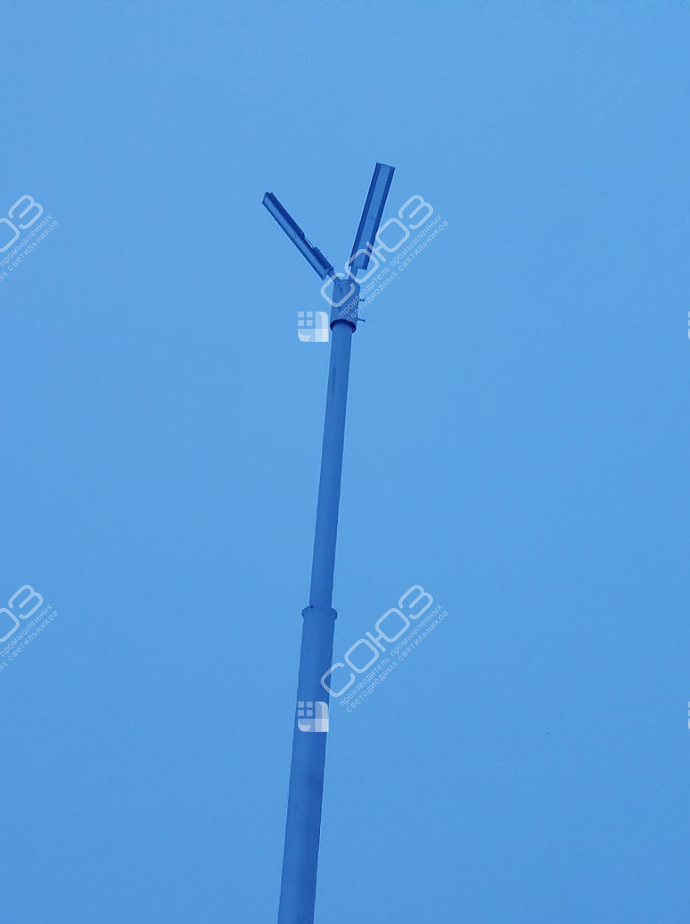

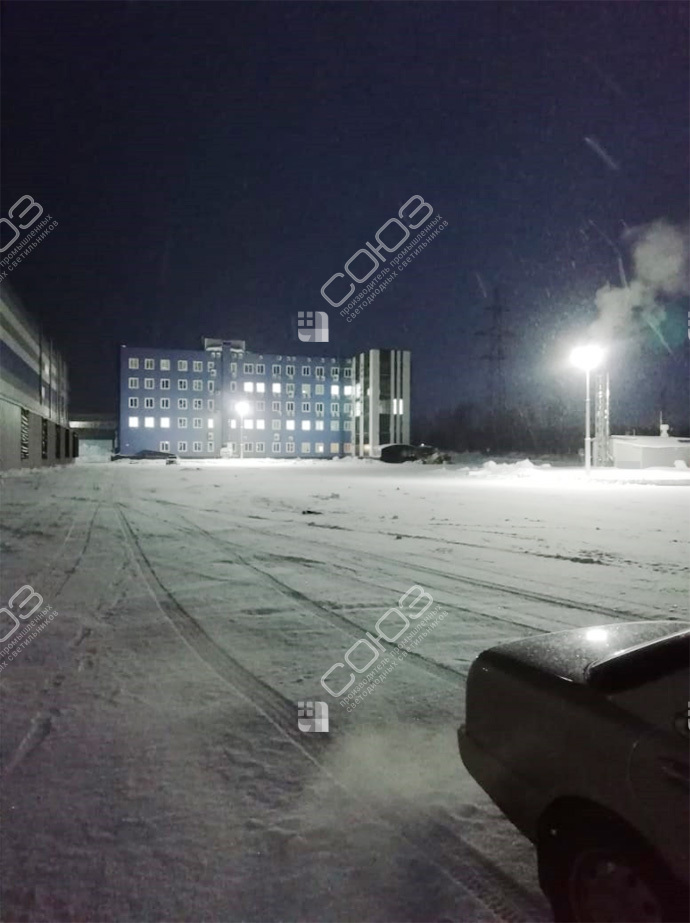

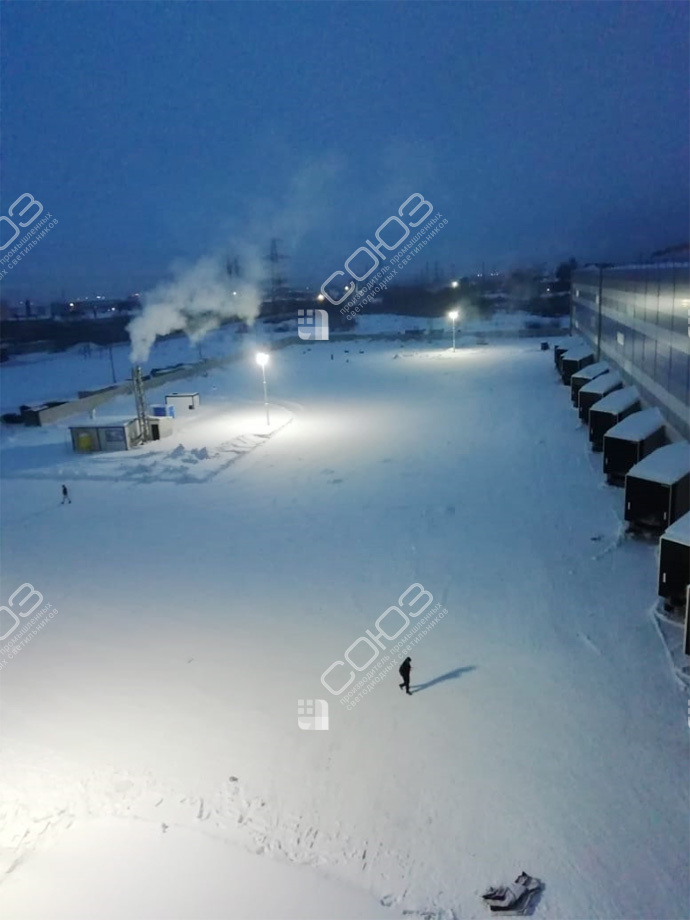

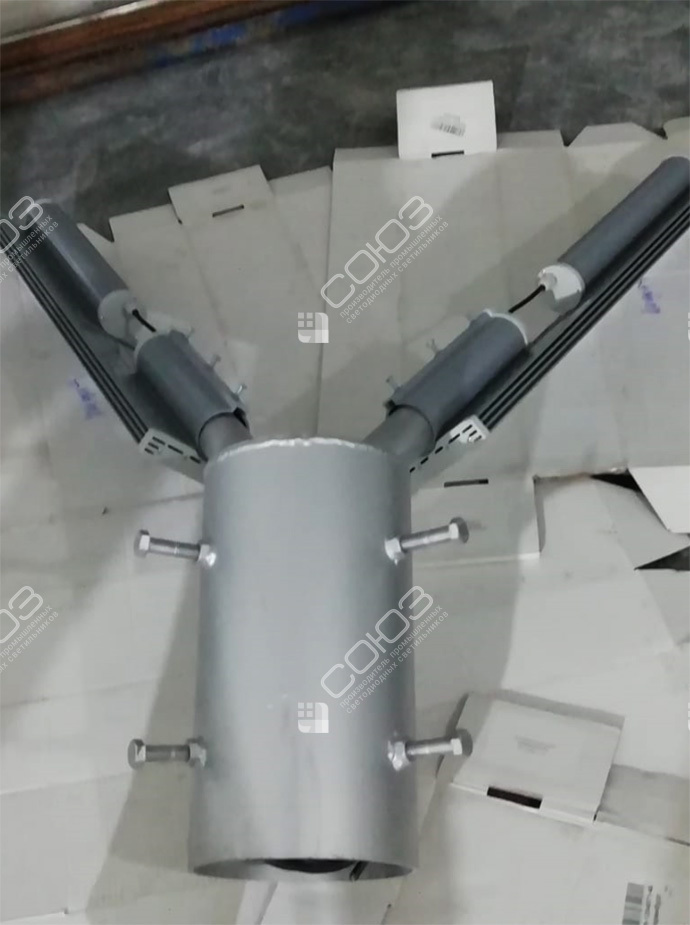

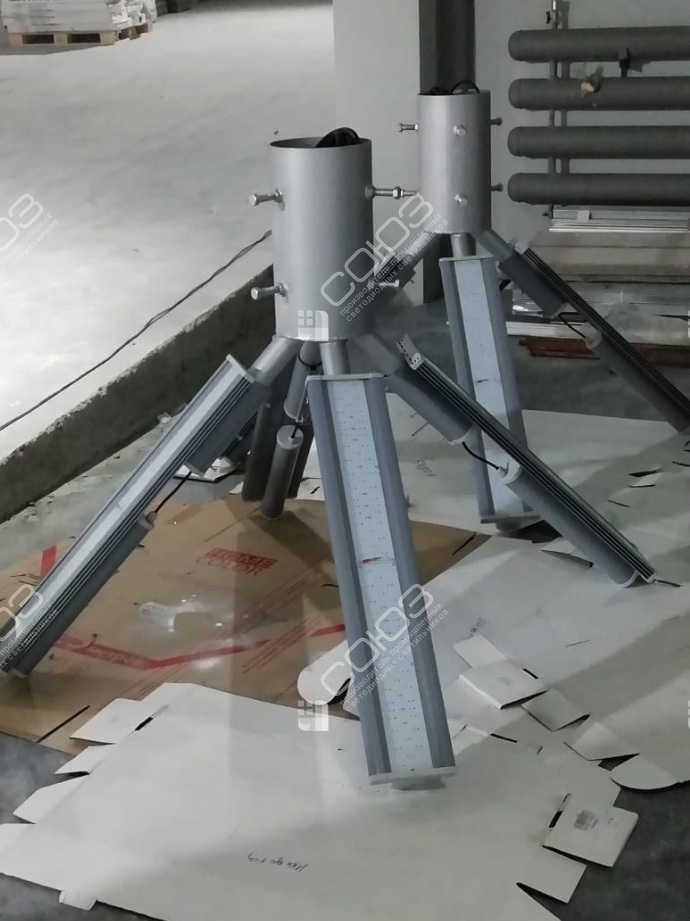

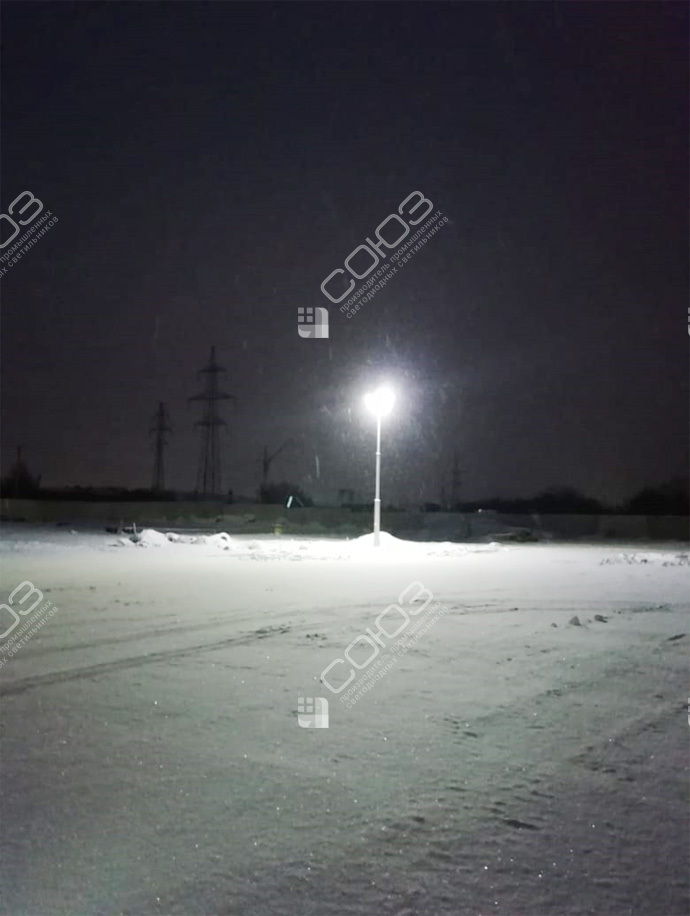

На открытой территории перед управлением комбината применена мачтовая компоновка с четырьмя консольными светильниками. Приборы ориентированы в разные стороны: к площади перед зданием, подъездным путям и прилегающим участкам. На снимках заказчика видны ночная работа системы, дневные ракурсы опор и подготовка оголовка к установке.
Такое размещение объединяет несколько направлений освещения на одной опоре. Для площадки важны не только свет под мачтой, но и видимость по краям проездов, возле входов и между соседними световыми зонами. Направления каждого прибора выбирают с учётом этих участков.
Оборудование проекта
СОЮЗ 22-210/1-67
Консольное исполнение для наружного освещения. Монтаж на трубу диаметром 45–60 мм; алюминиевый корпус с полимерным покрытием и оптическим поликарбонатом. Рабочее питание — 165–275 В AC.
Особенности решения
Консольный монтаж
Светильник фиксируется на трубе диаметром 45–60 мм. При подборе оголовка проверяют размеры посадочных мест, расположение приборов и возможность обслуживания после установки.
Широкое распределение
Угол 120° формирует широкую световую зону. Её размеры и освещённость зависят от высоты опоры и наклона, поэтому одну мощность нельзя считать готовым расчётом площади.
Наружная эксплуатация

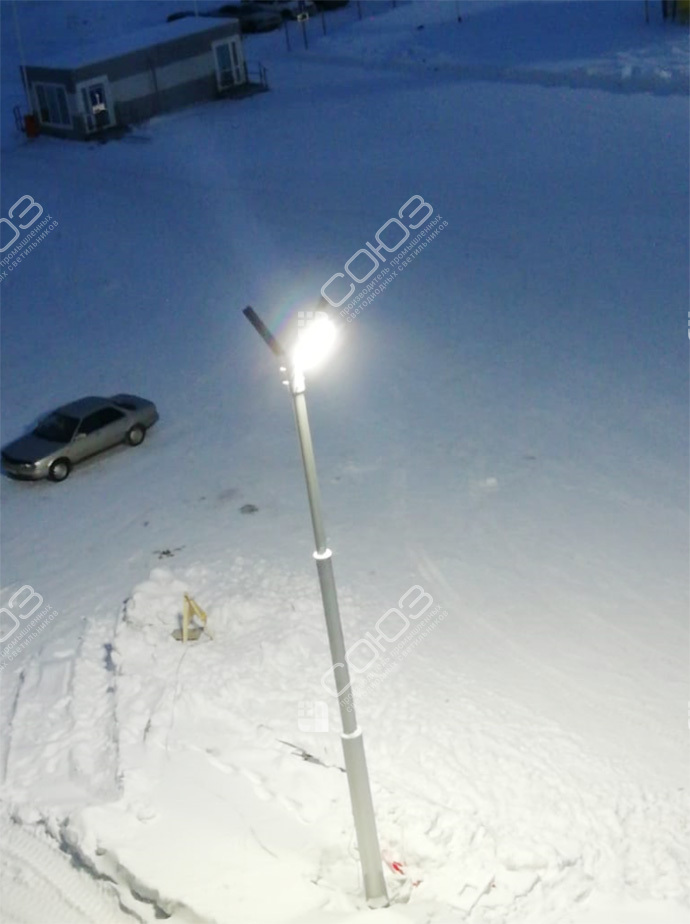

Корпус IP67, климатическое исполнение УХЛ1 и рабочие температуры −60…+45 °C. На фотографиях показана эксплуатация зимой; направление света оценивают и для территории без снега.
Как подобрать свет для своей площади
В исходных данных нужны план территории, высота и координаты мачт, положение зданий, парковочных мест и пешеходных маршрутов. Отдельно отмечают зоны движения транспорта и участки, где люди выполняют работу. Это позволяет проверить пересечение световых пятен и выбрать направления без лишнего света в окна.
Для аналогичного крепления посмотрите консольные уличные светильники. Если необходимы направленные приборы на скобе, сравните мачтовые прожекторы: у них другая схема наведения. Пример той же модели на складской площадке — освещение открытого склада кабельной продукции. Для выбора оптики полезнее сравнивать расчётные распределения, чем только суммарные люмены.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём освещение открытой территории
Пришлите план площади, фотографии опор и высоту оголовков. Рассчитаем расположение светильников и подготовим предложение для вашего объекта.
