Ночное освещение открытого склада кабельной продукции
Ночное освещение открытого склада кабельной продукции. Консольные СОЮЗ 22-210/1-67, 210 Вт направлены на зоны хранения и проезды.
Проект реализован на светильниках:
Решение на объекте
Свет между кабельными барабанами и эстакадами

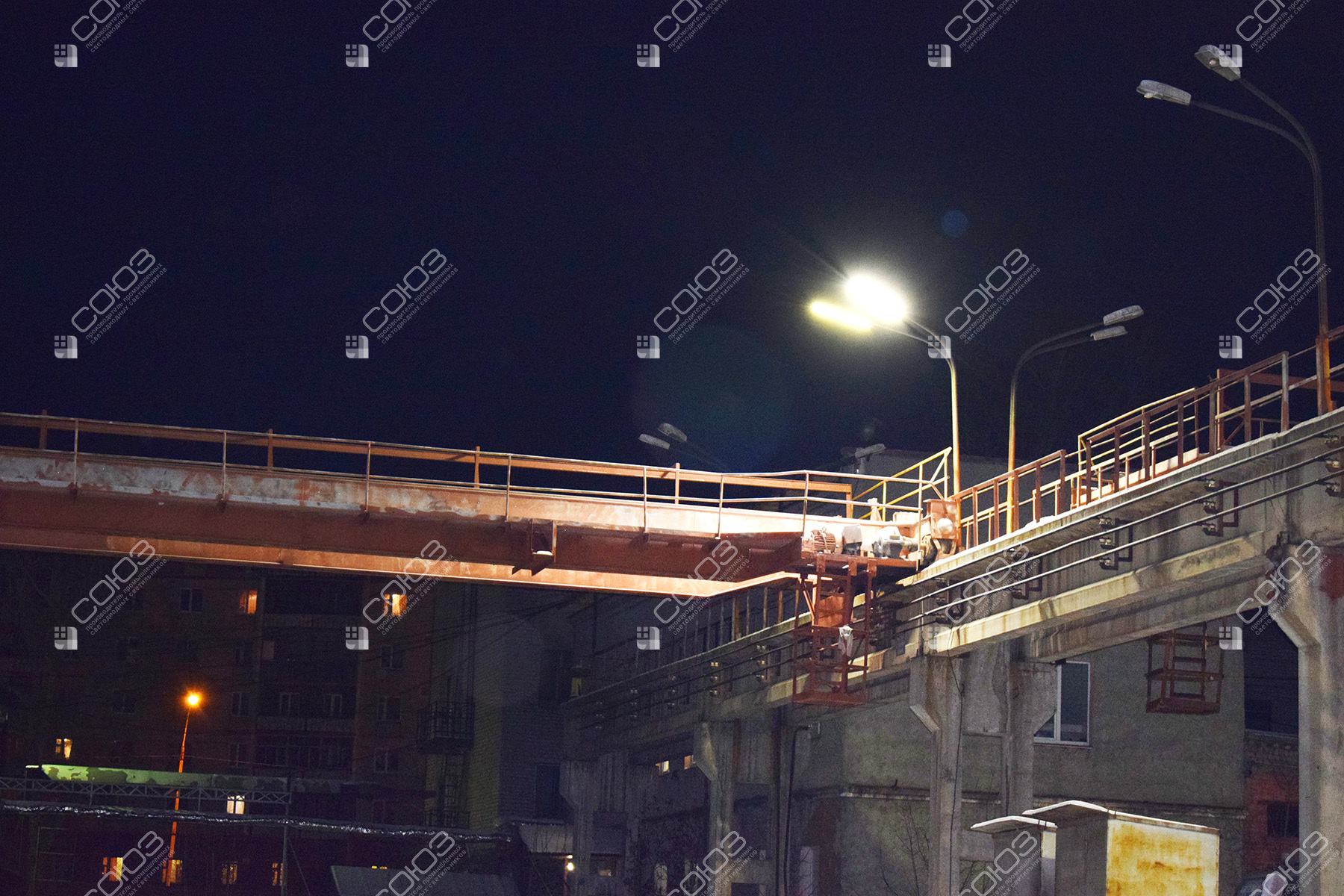

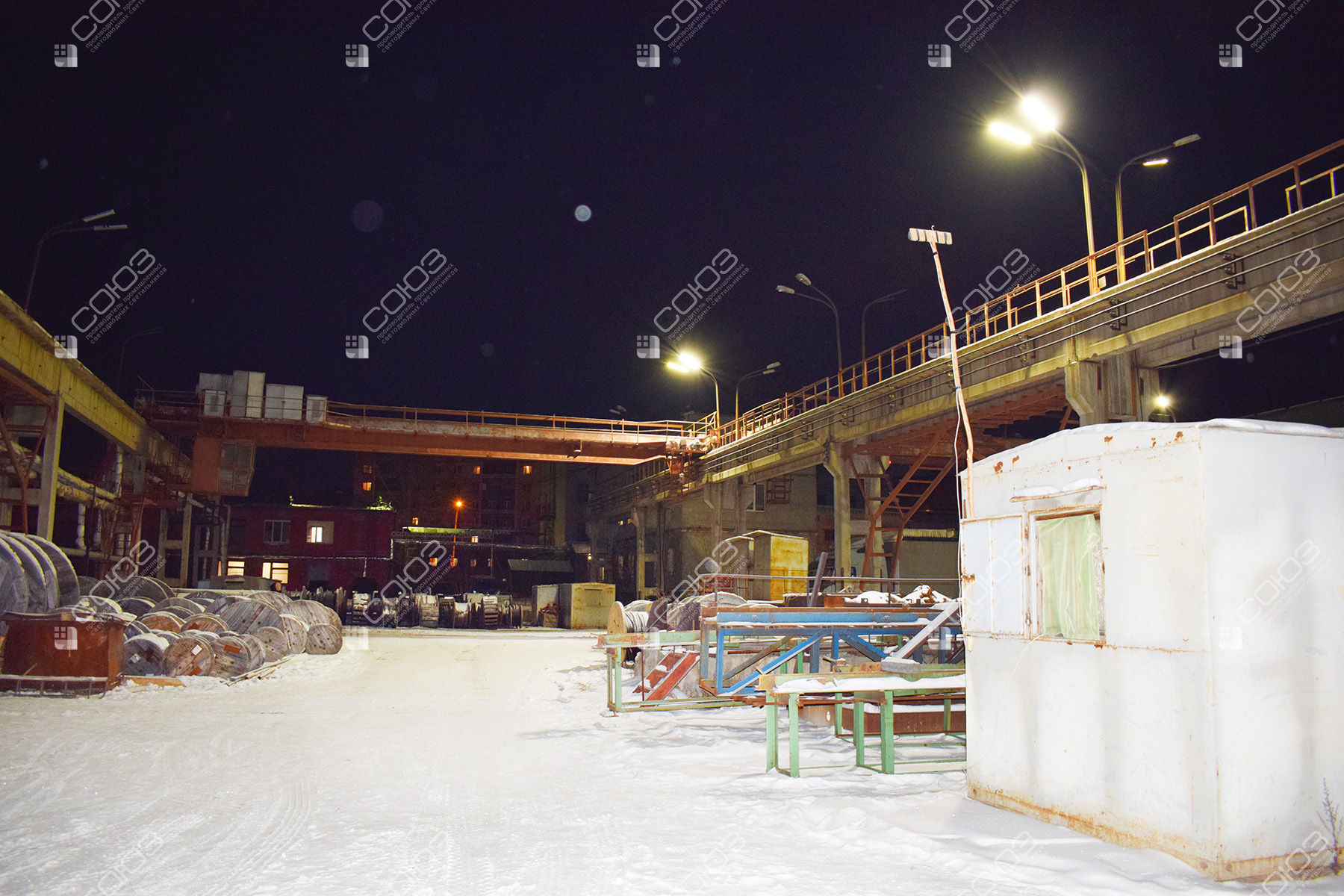

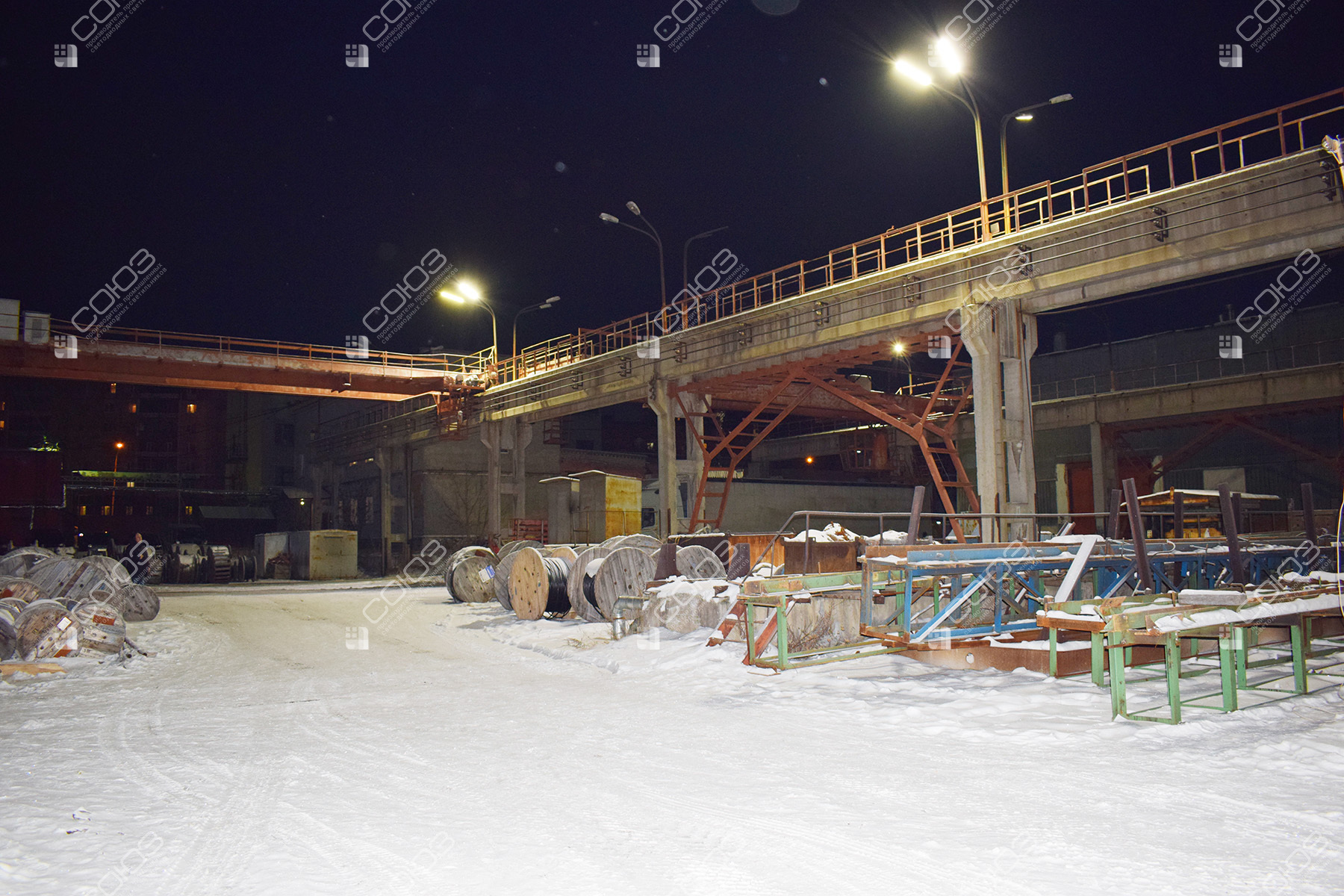

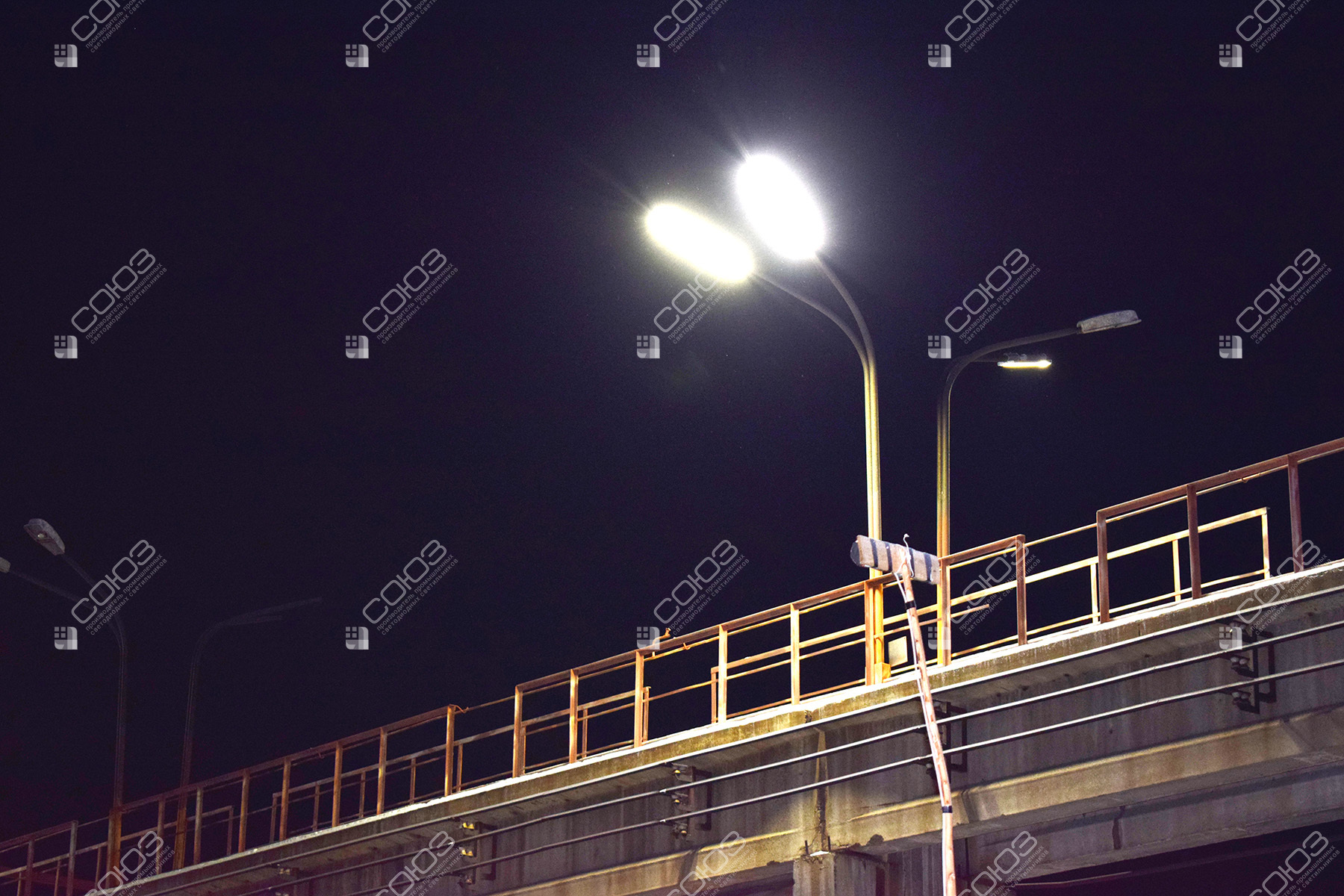

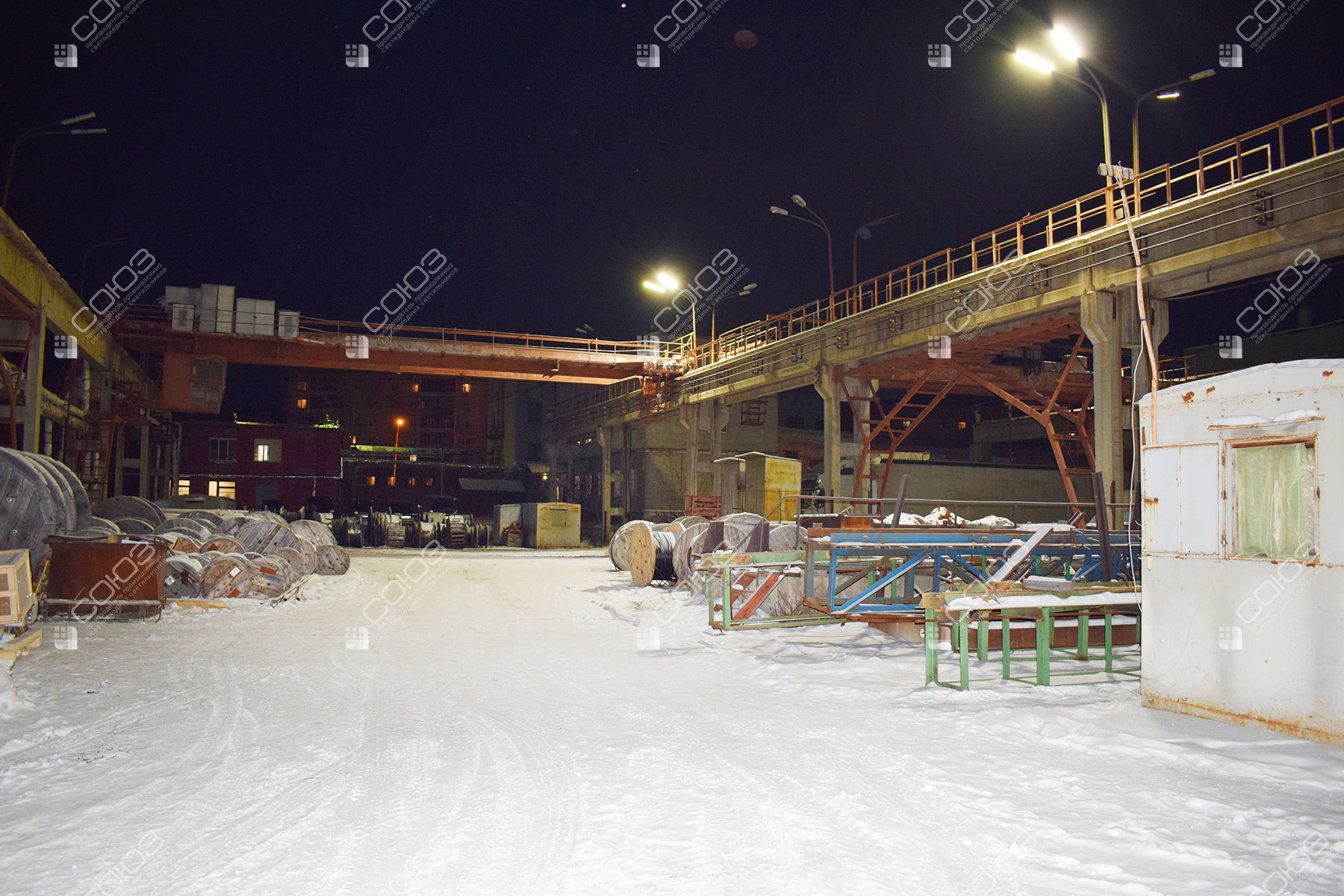

На открытой складской территории установлены консольные светильники СОЮЗ 22-210/1-67. Парное размещение на раздвоенных консолях позволяет направлять свет в разные стороны. В галерее показаны ряды кабельных барабанов, проезды, технологические эстакады и работа освещения в зимний период.
Для склада требуется видеть не только верхние поверхности хранимой продукции. Важны проходы между рядами, пути движения техники и места погрузки. Крупные барабаны и конструкции эстакад создают тени, поэтому точки установки оценивают вместе с фактической схемой складирования.
Оборудование проекта
СОЮЗ 22-210/1-67
Консольное исполнение для наружного освещения. Монтаж на трубу диаметром 45–60 мм; алюминиевый корпус с полимерным покрытием и оптическим поликарбонатом. Рабочее питание — 165–275 В AC.
Особенности решения

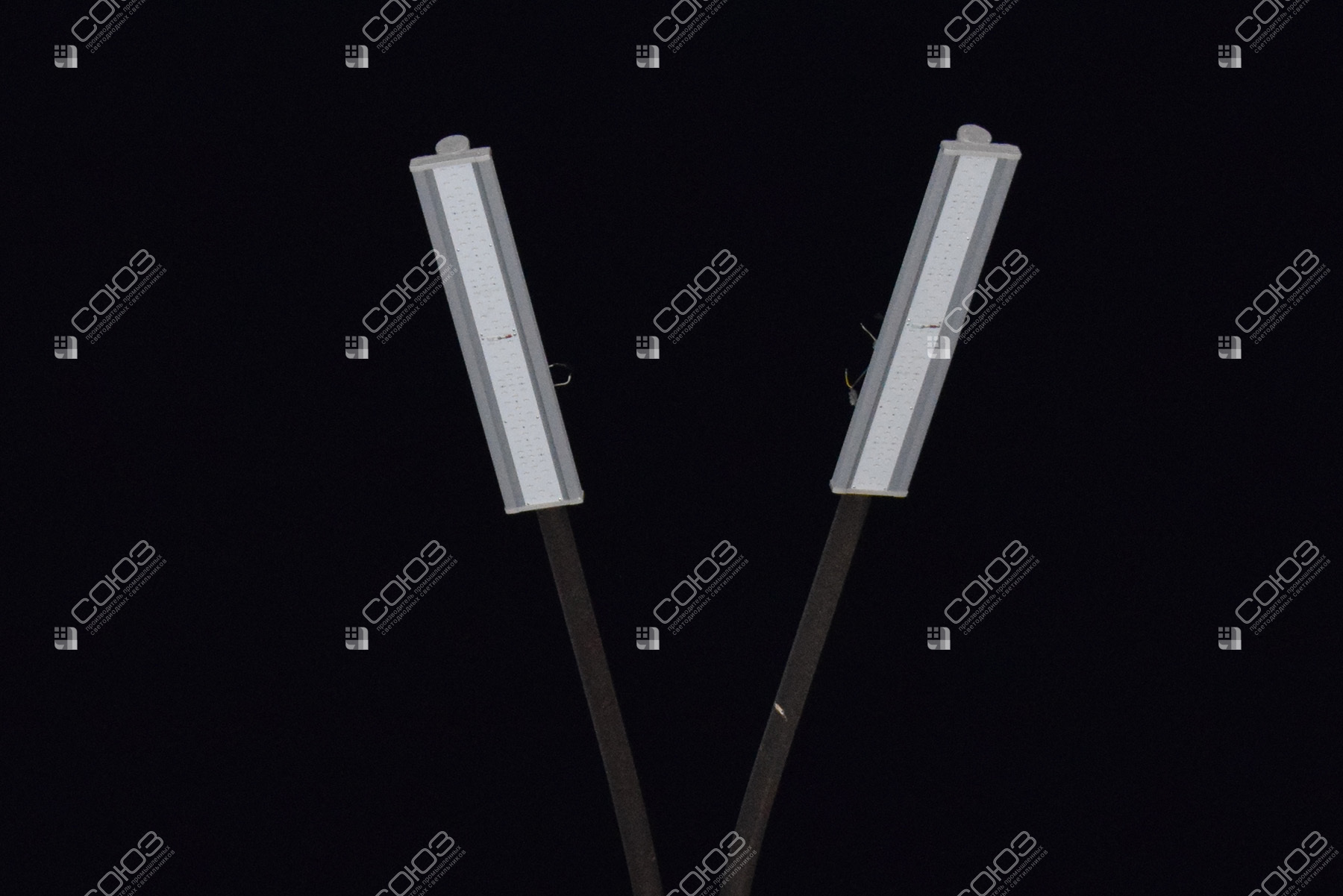

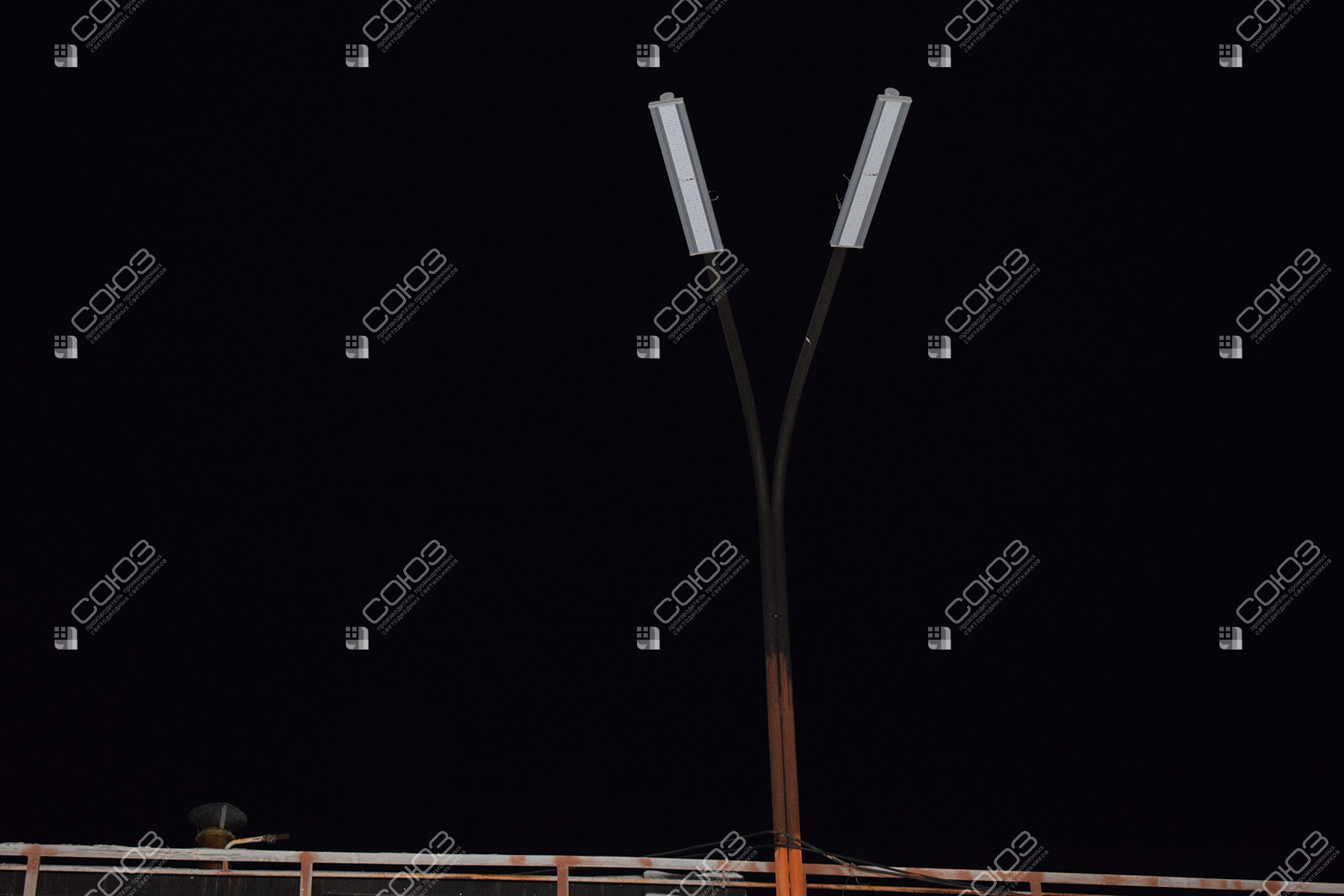

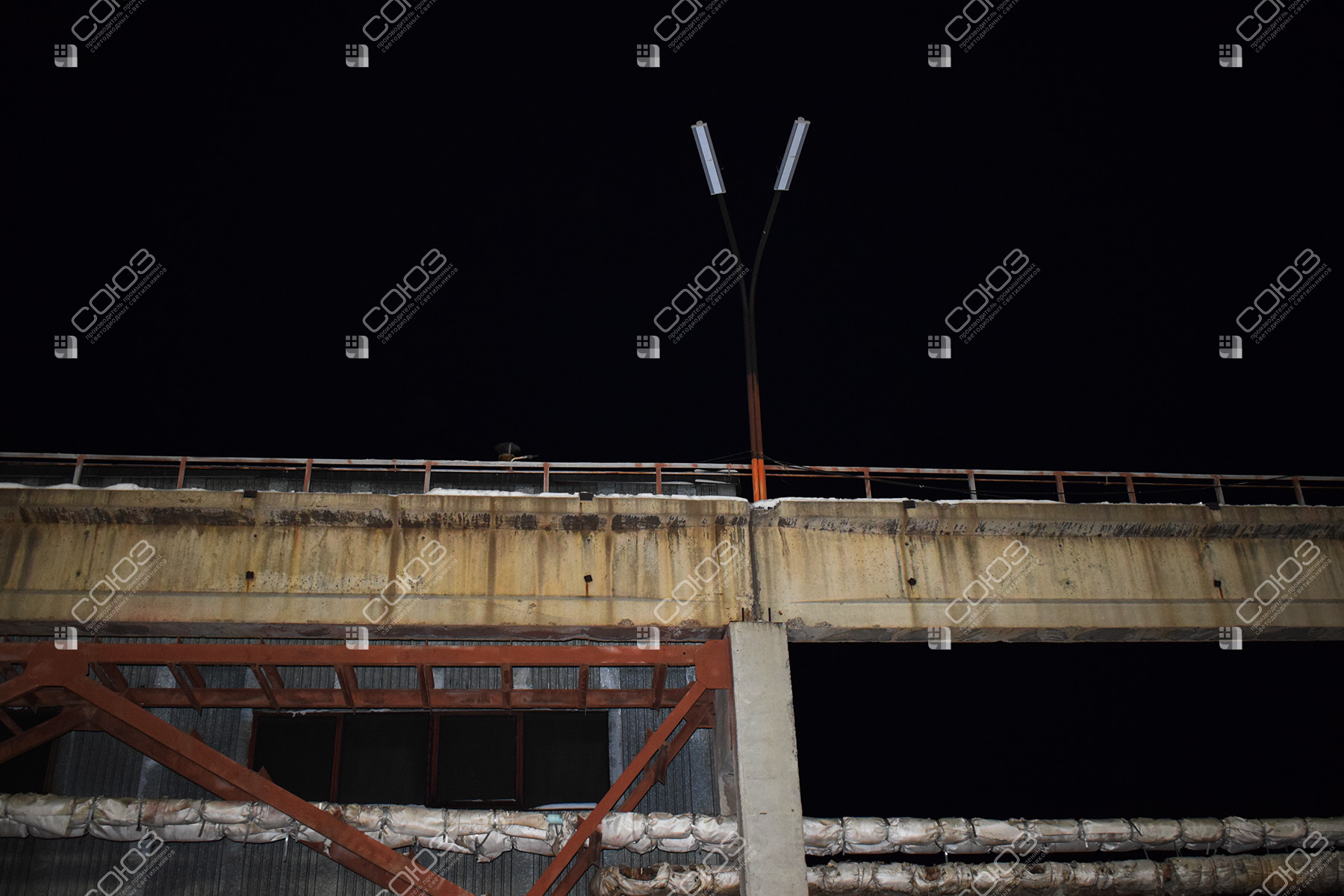

Парная компоновка
Два направления с одной опоры позволяют распределить свет по соседним участкам. Посадочные трубы для модели должны соответствовать диаметру 45–60 мм.
Высота и оптика
Угол 120° даёт широкое распределение света. Для выбора шага опор учитывают их высоту, ширину проездов и затенение от продукции в наиболее загруженном состоянии склада.

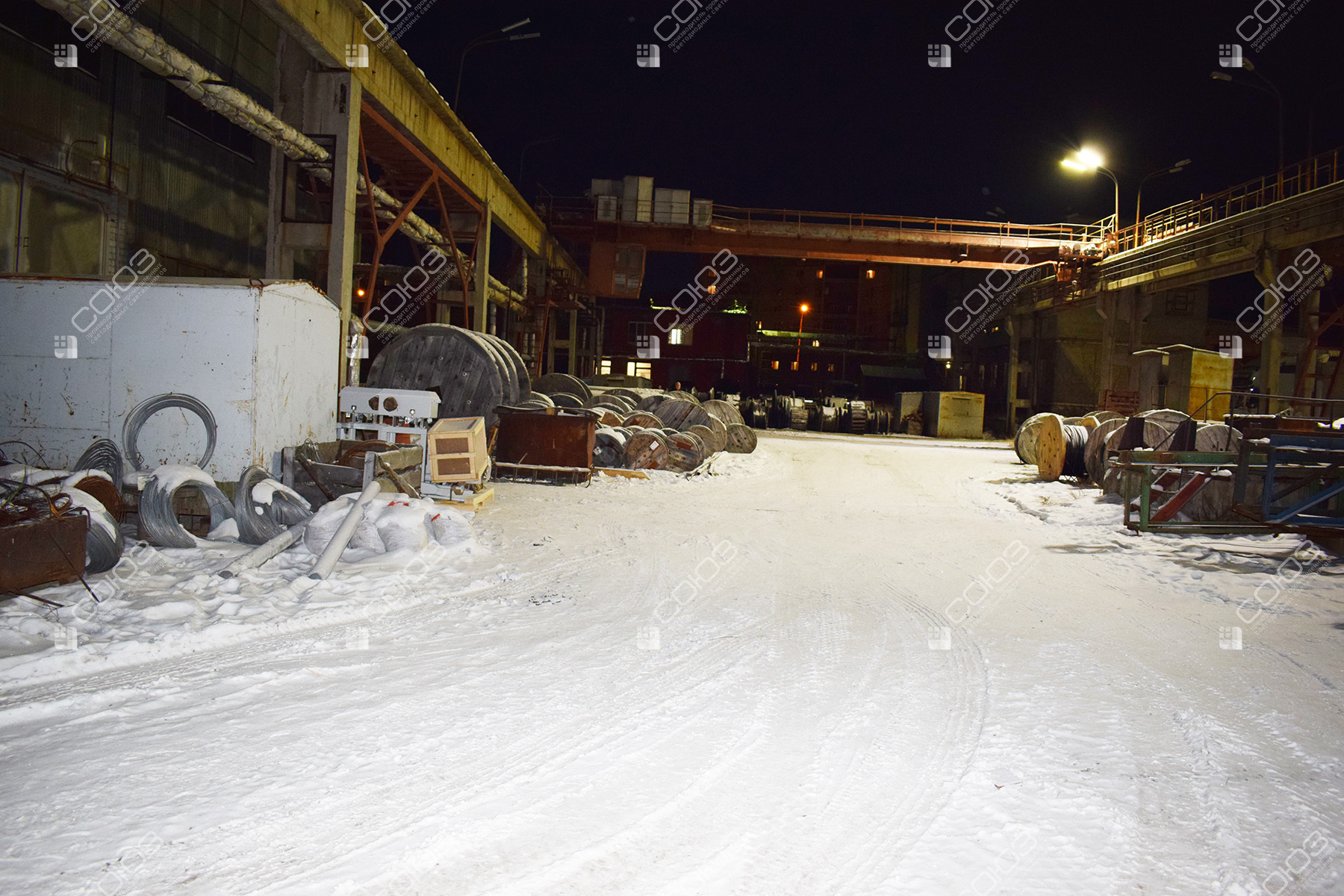

Работа зимой
IP67, исполнение УХЛ1, температурный диапазон −60…+45 °C. На снимках есть снег; при расчёте отдельно учитывают отражающие свойства поверхности в реальных условиях эксплуатации.
Как подготовить план складской площадки
На плане отметьте опоры, ряды хранения, высоту барабанов, эстакады и направления движения погрузочной техники. Полезно показать возможные изменения складирования: свободная сегодня зона может оказаться затенённой при полной загрузке. Также укажите места, где сотрудники читают маркировку или контролируют груз.
Для подбора начните с светильников для склада и консольных уличных моделей. Другую компоновку той же модели можно увидеть в проекте освещения площади с мачт, а особенности длинномерного груза — в прожекторном освещении склада металлопроката. Сравнение помогает выбрать подходящие направления света до заказа оборудования.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
