Освещение автомагистрали консольными светильниками СОЮЗ 210 Вт
Автомагистраль освещают консольные СОЮЗ 22-210/4-67, 210 Вт с дорожной оптикой 65°/135°. На 31 фотографии показаны расположение опор и совместная работа светильников днём и ночью.
Проект реализован на светильниках:
Решение на объекте
Светораспределение по геометрии многополосной дороги
На автомагистрали отдельные точки освещения должны работать как общая система вдоль проезжей части. В этом проекте использованы консольные светильники с широкой дорожной кривой силы света. Оптика направляет поток вдоль и поперёк дороги, а расположение на опорах определяет взаимное перекрытие освещённых участков между соседними приборами.

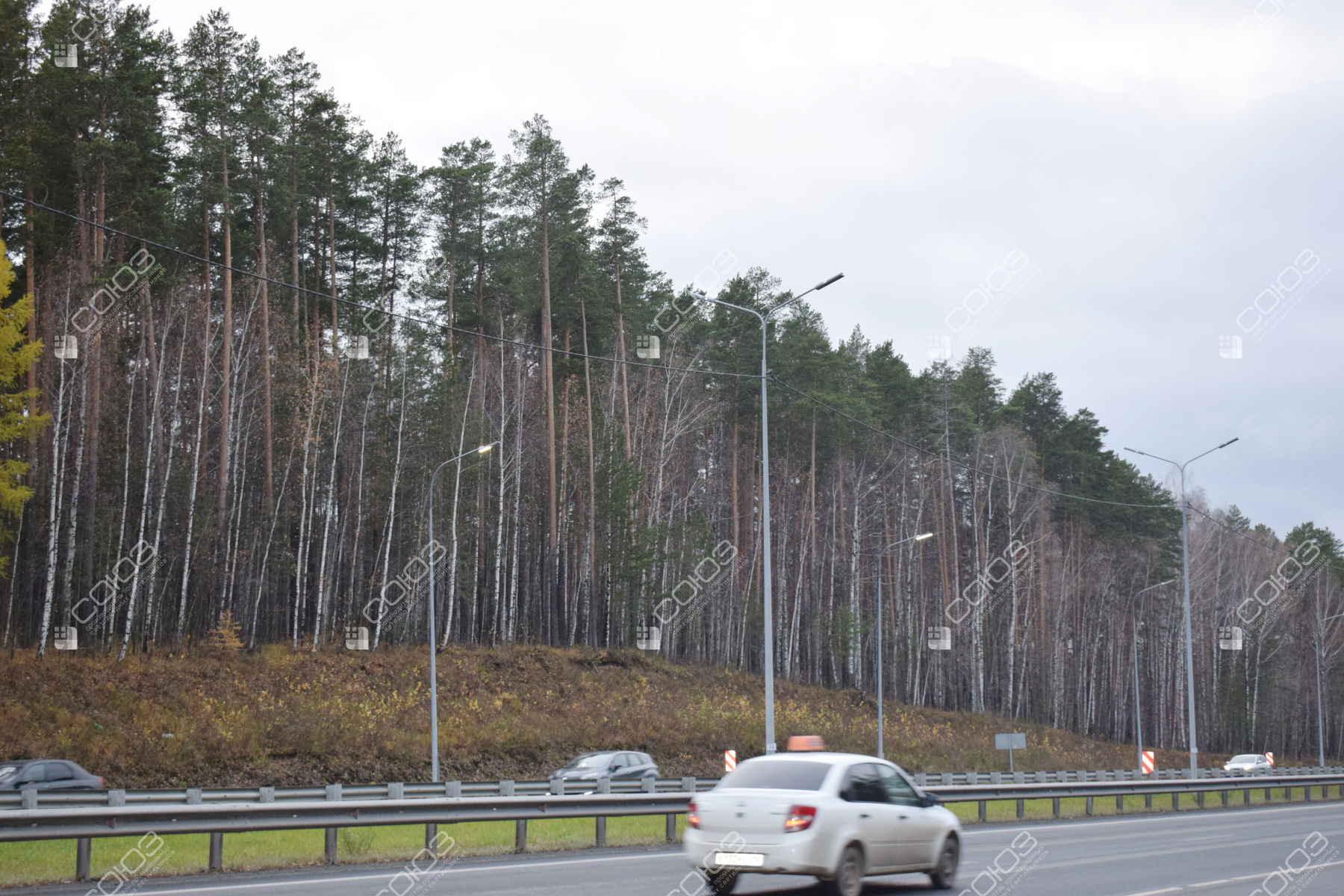

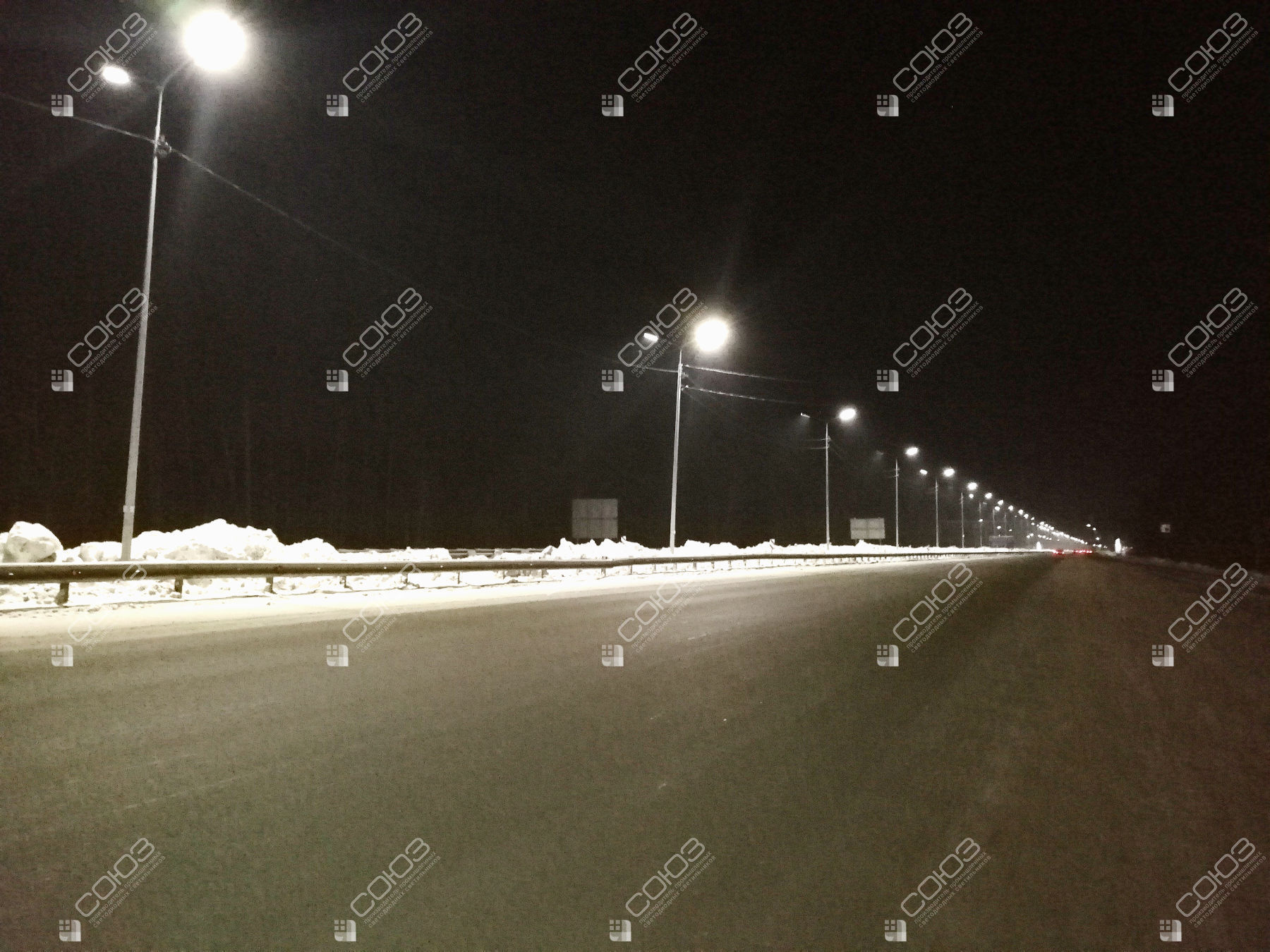

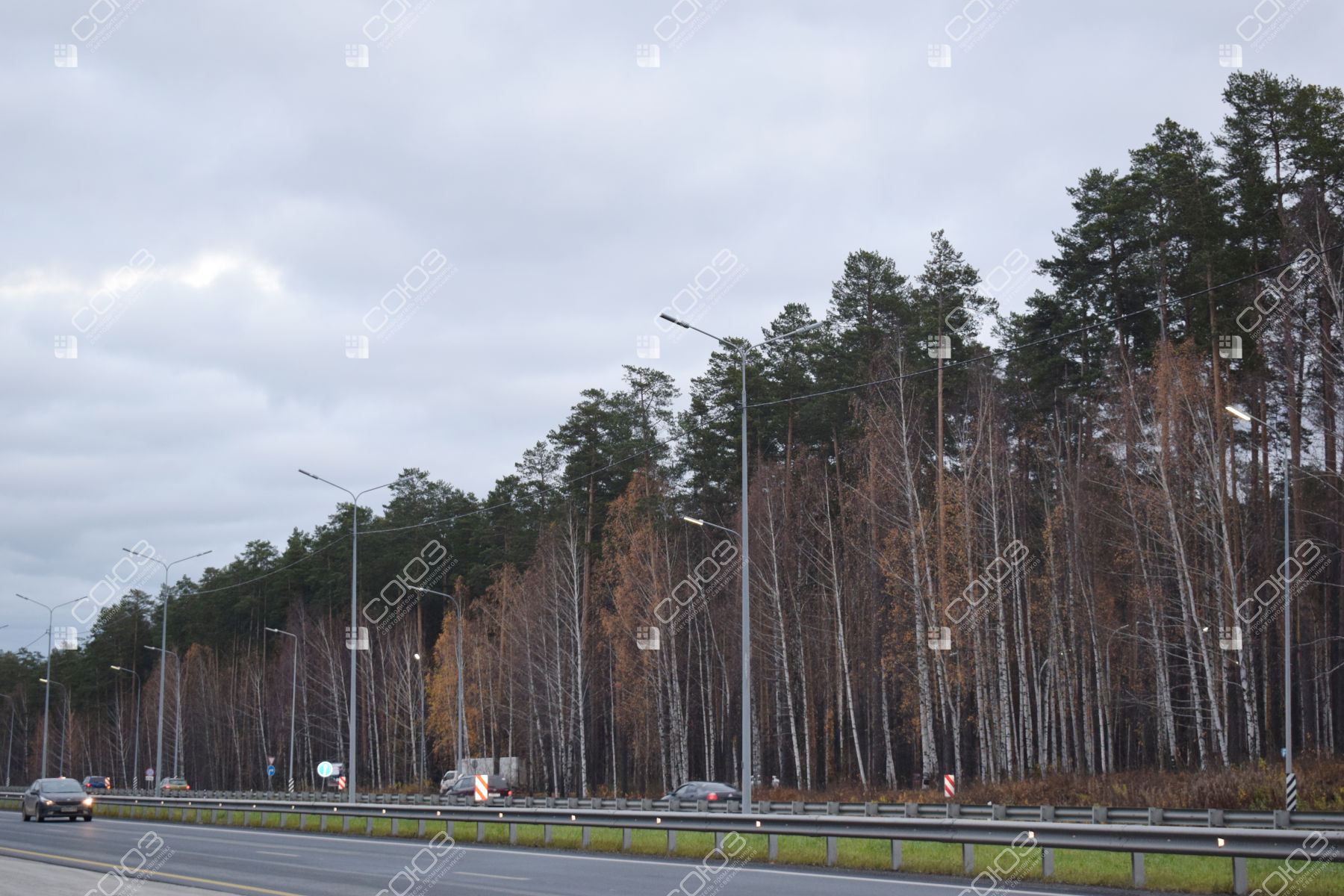

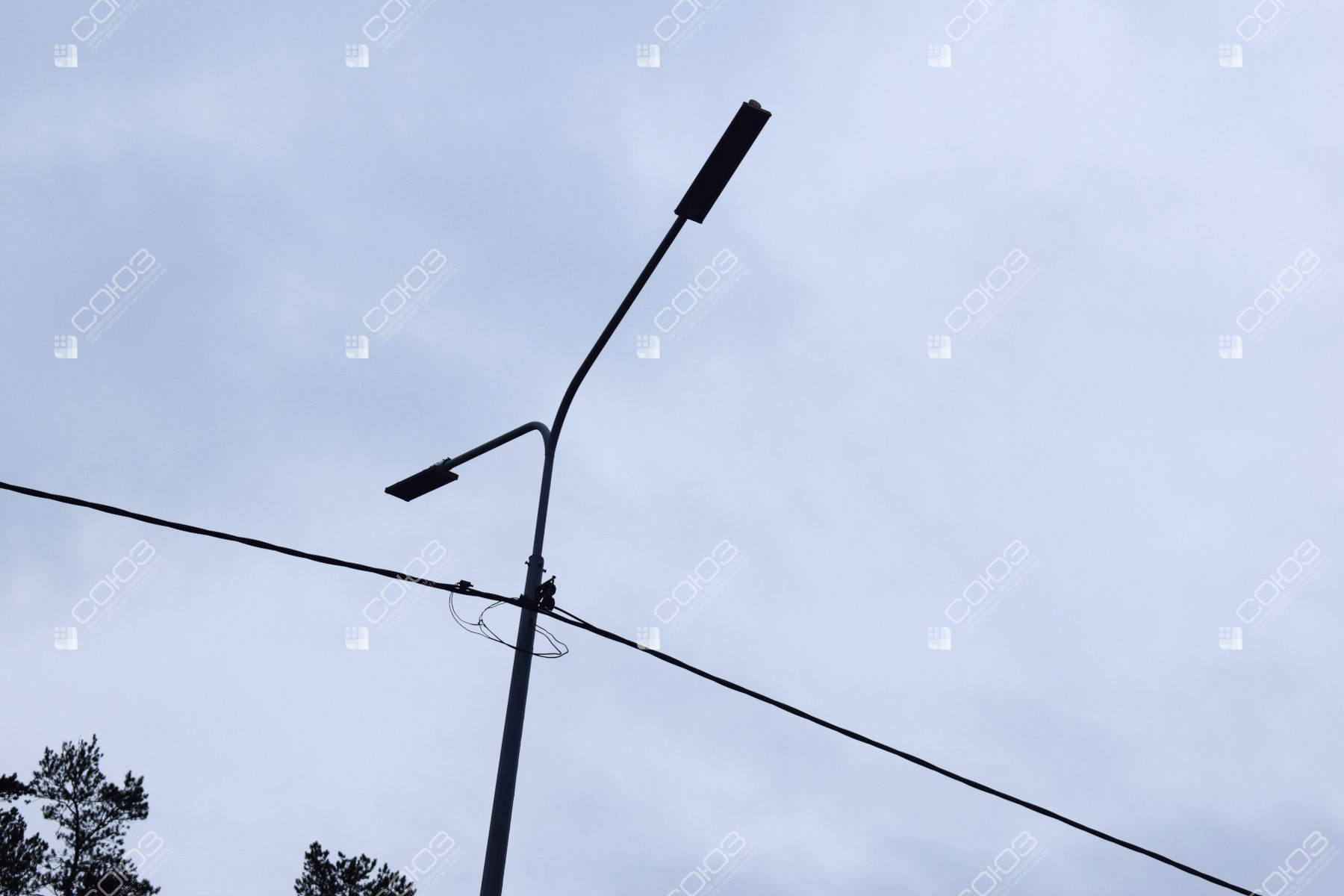

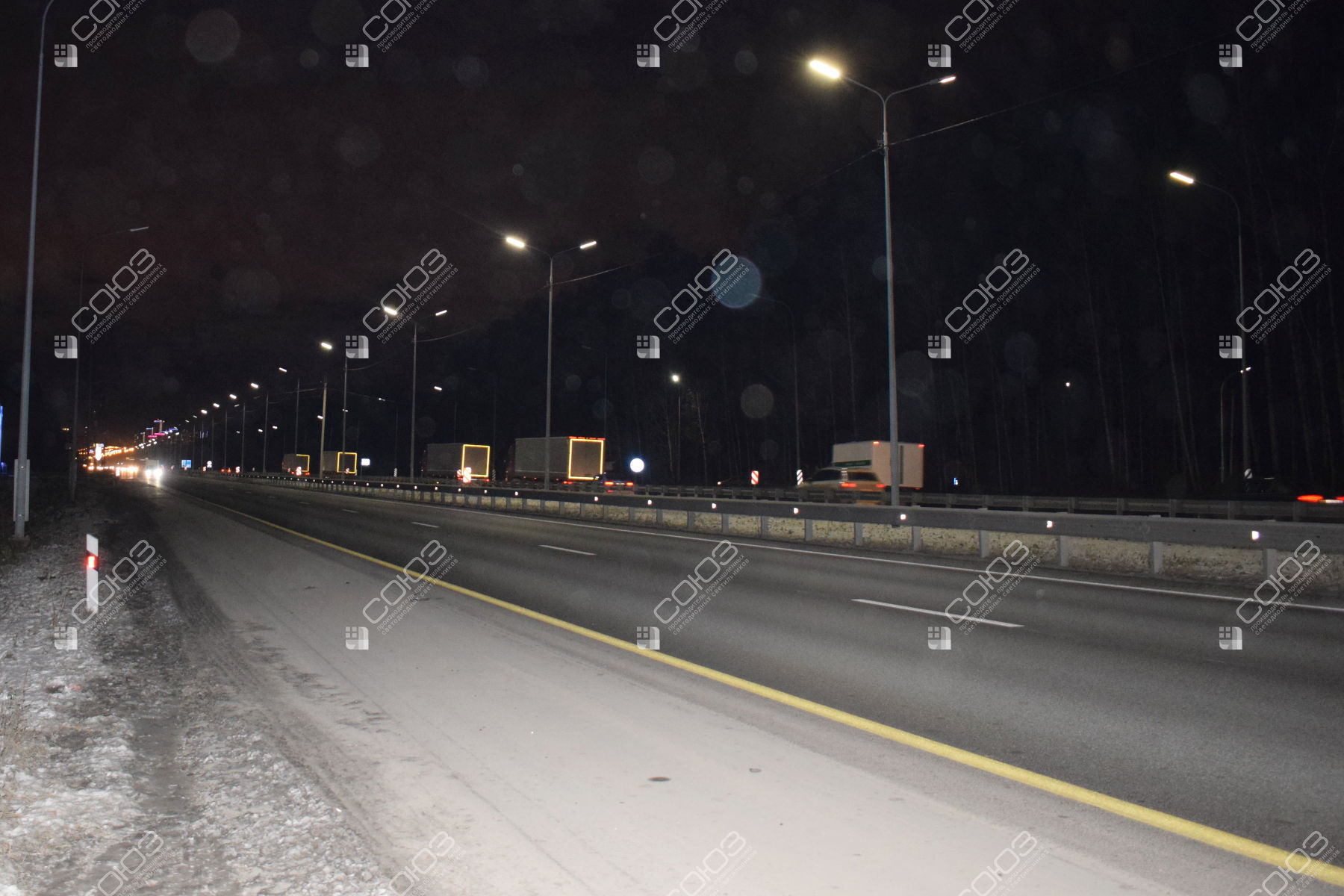

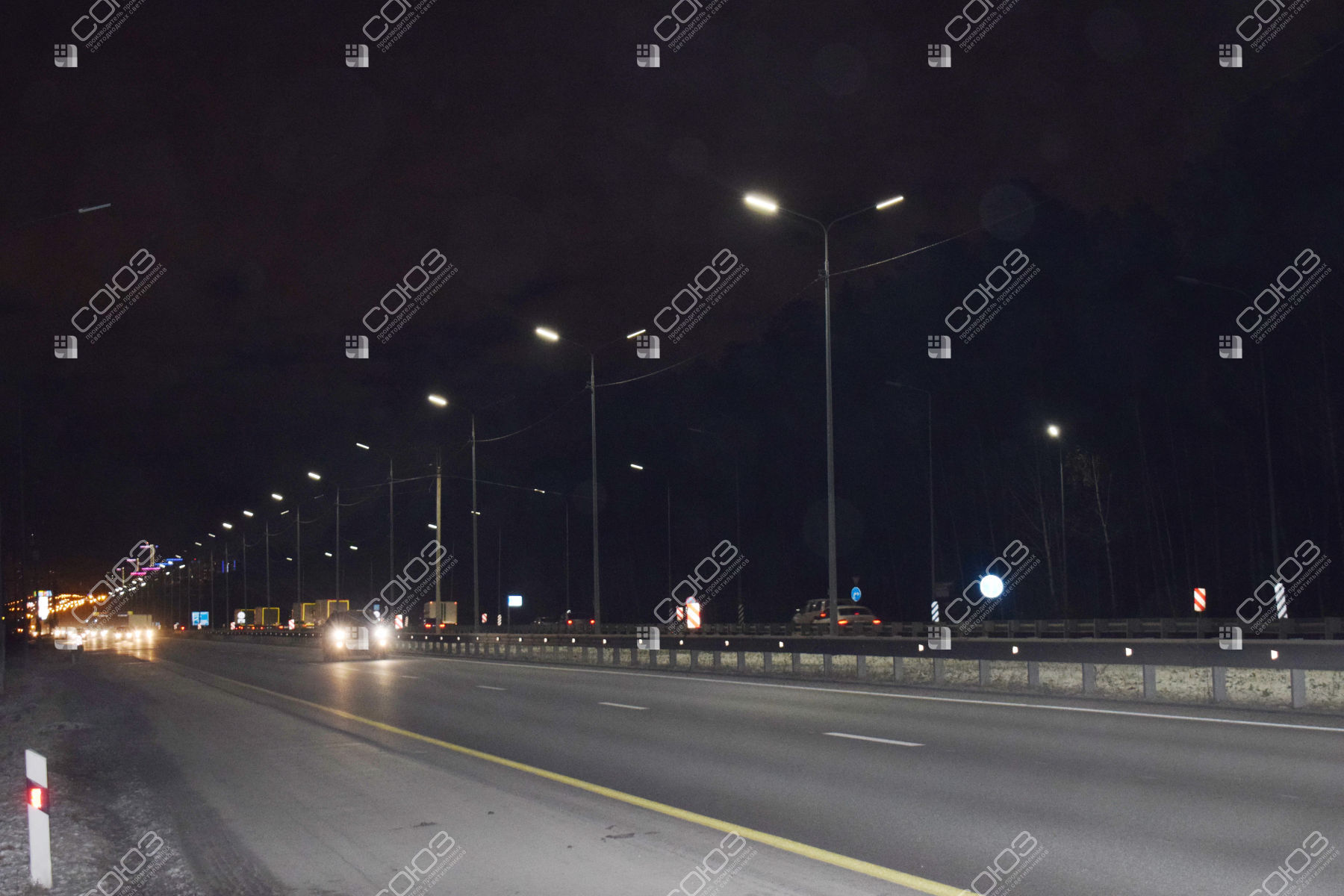

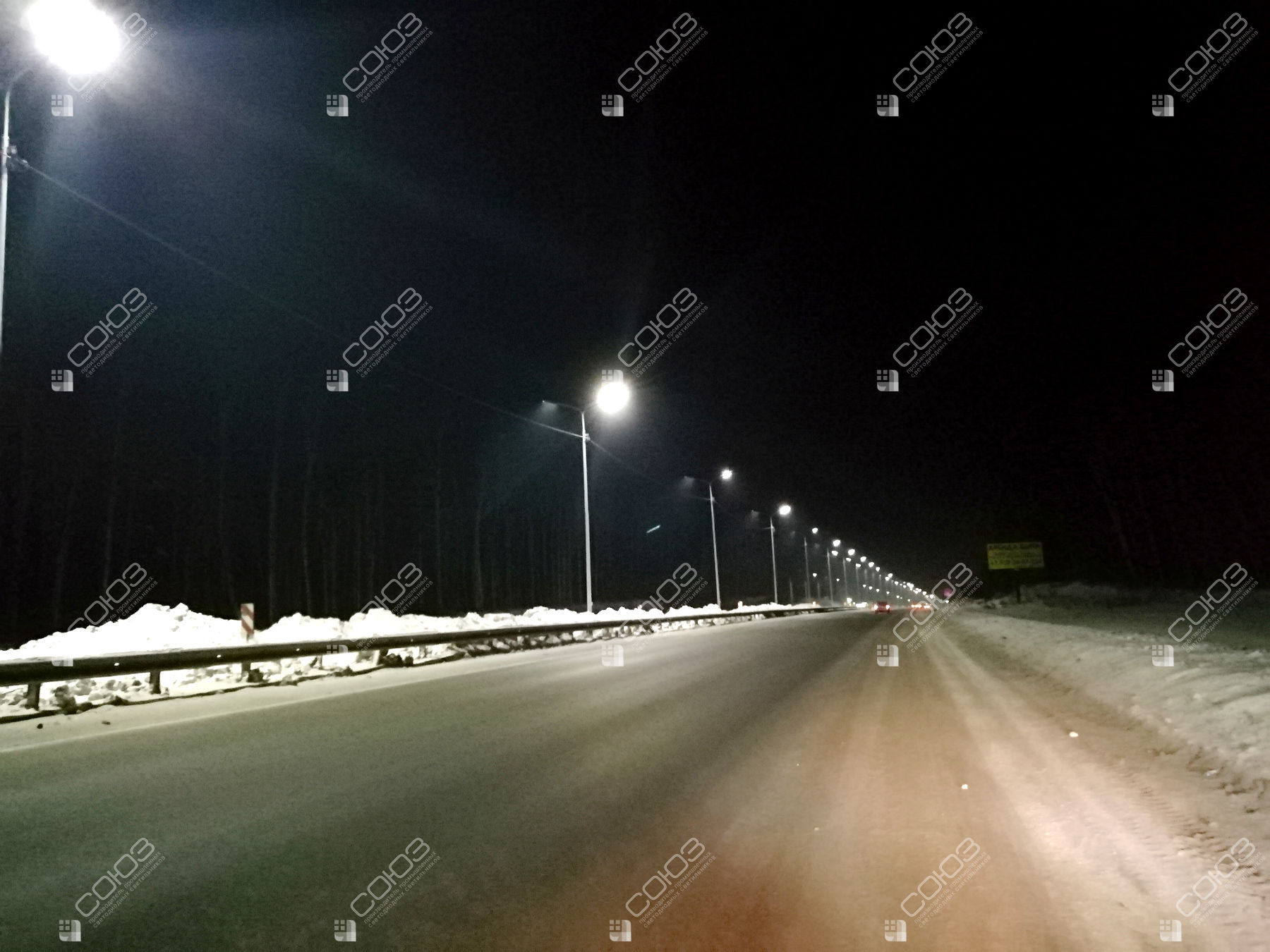

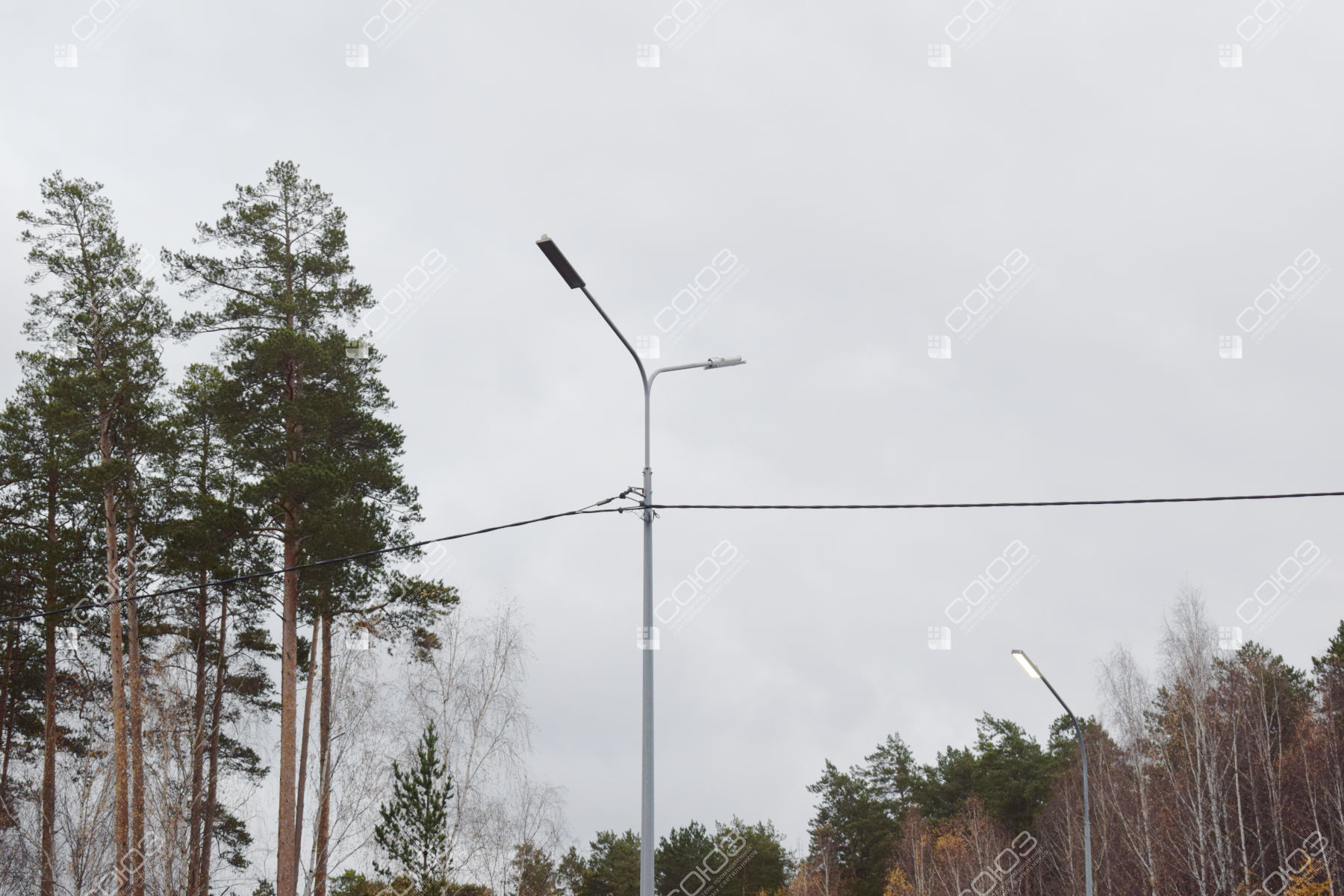

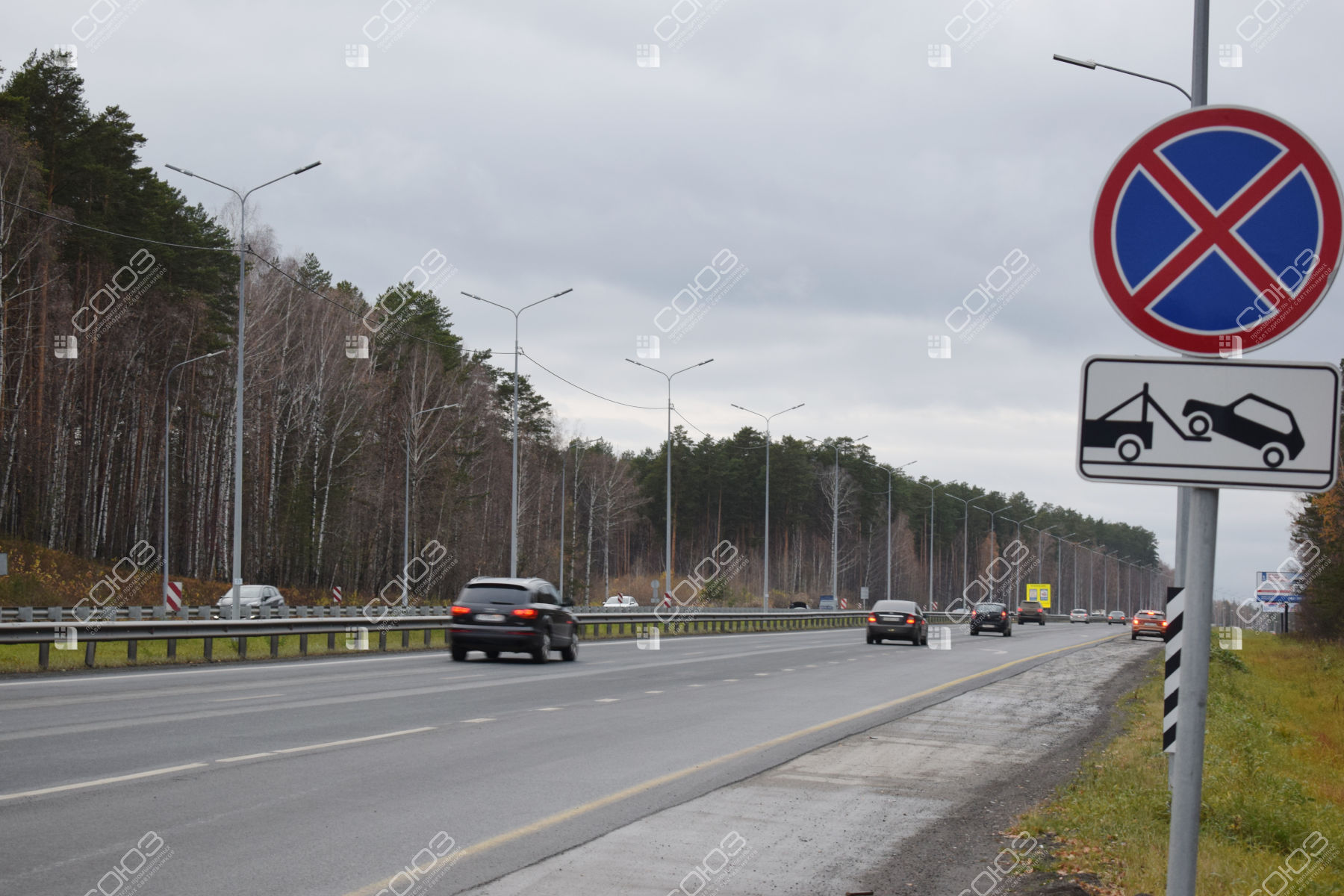

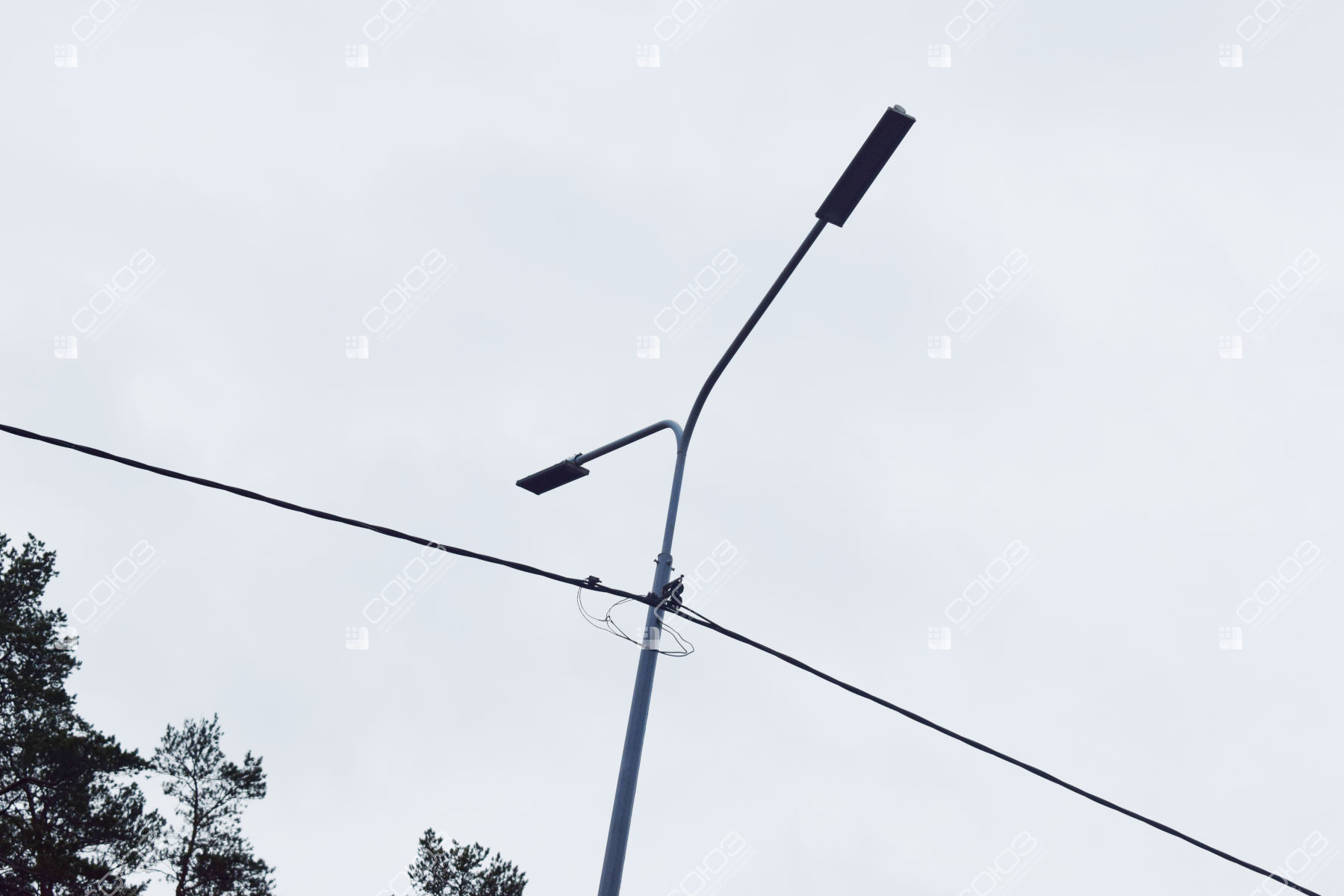

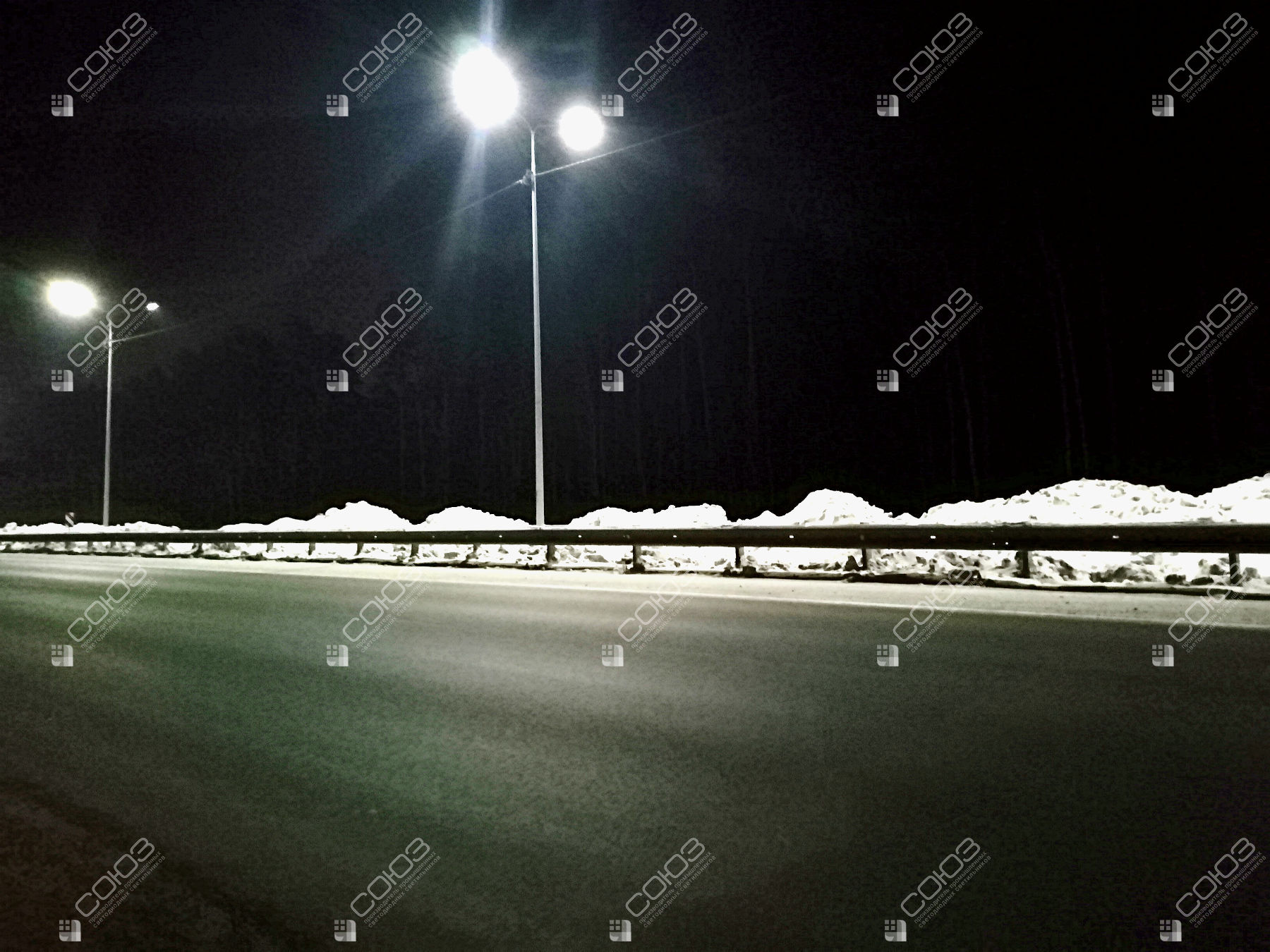

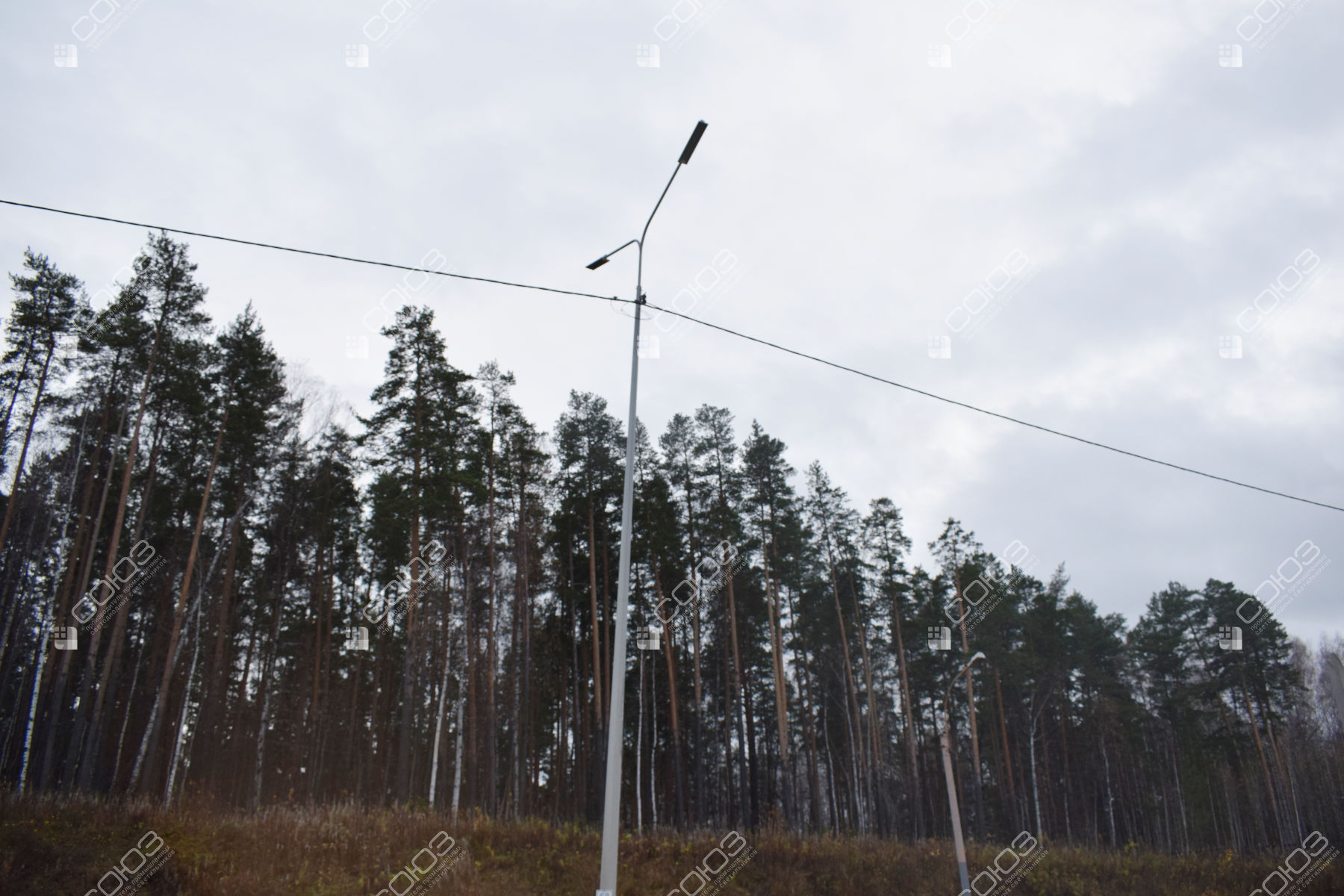

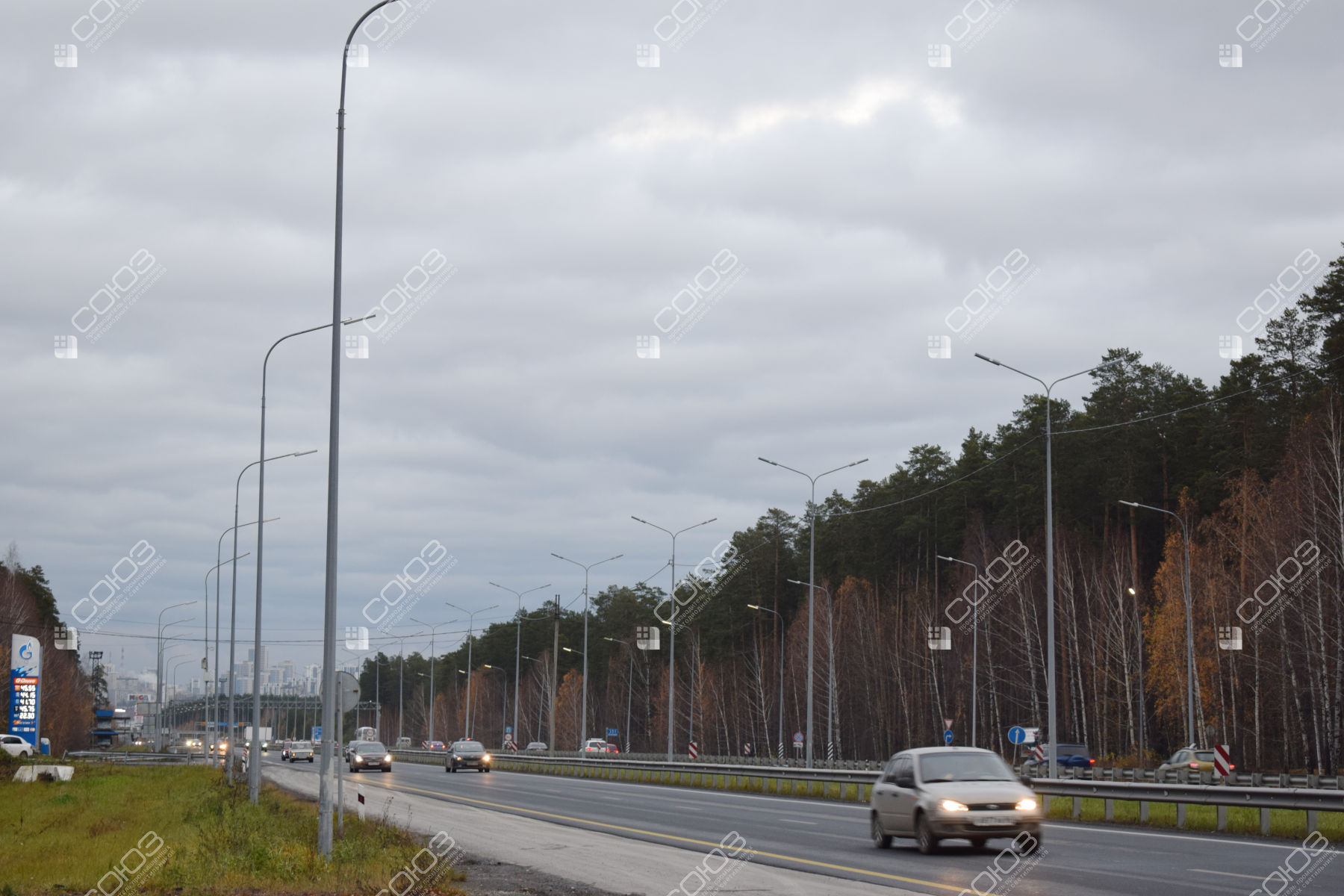

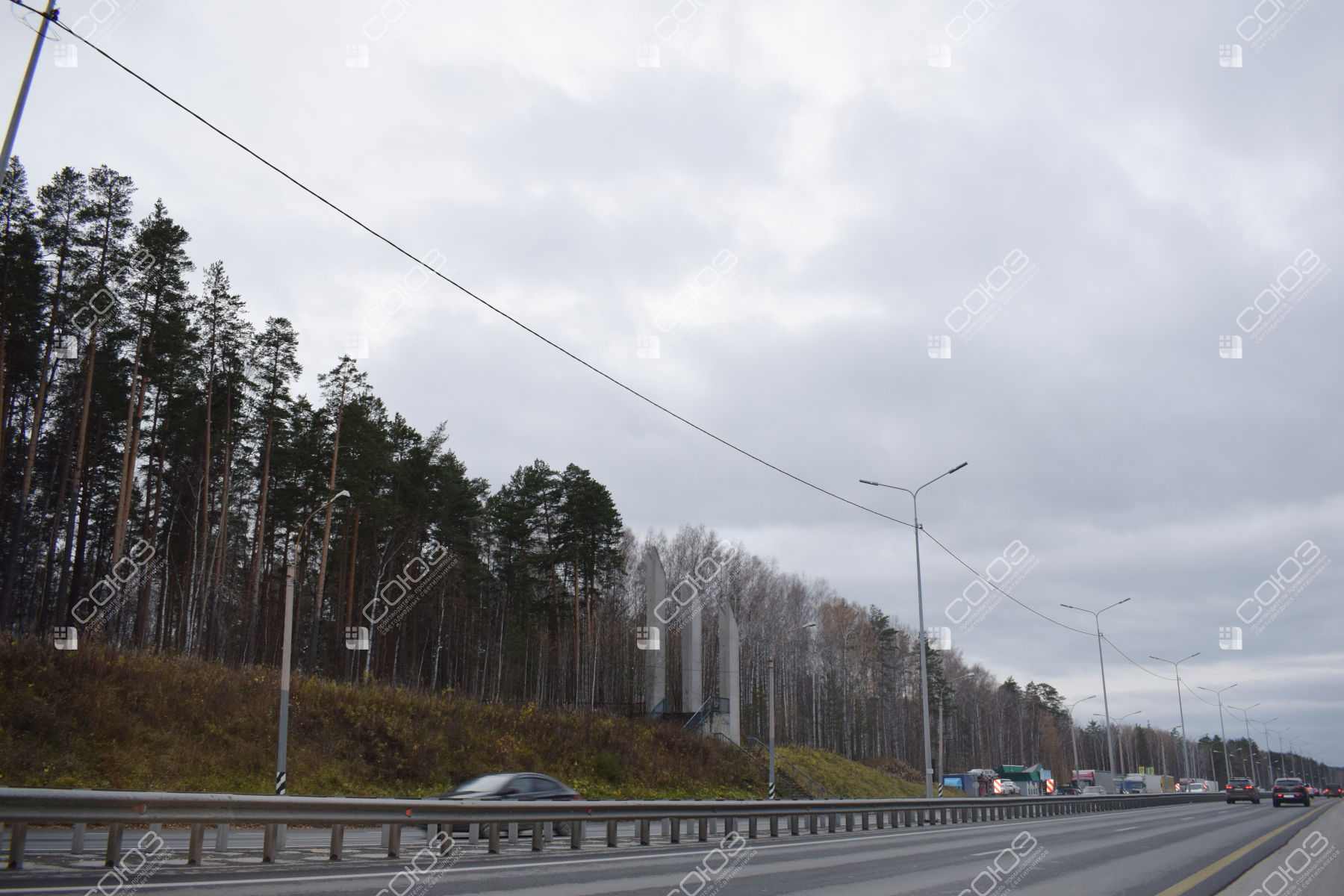

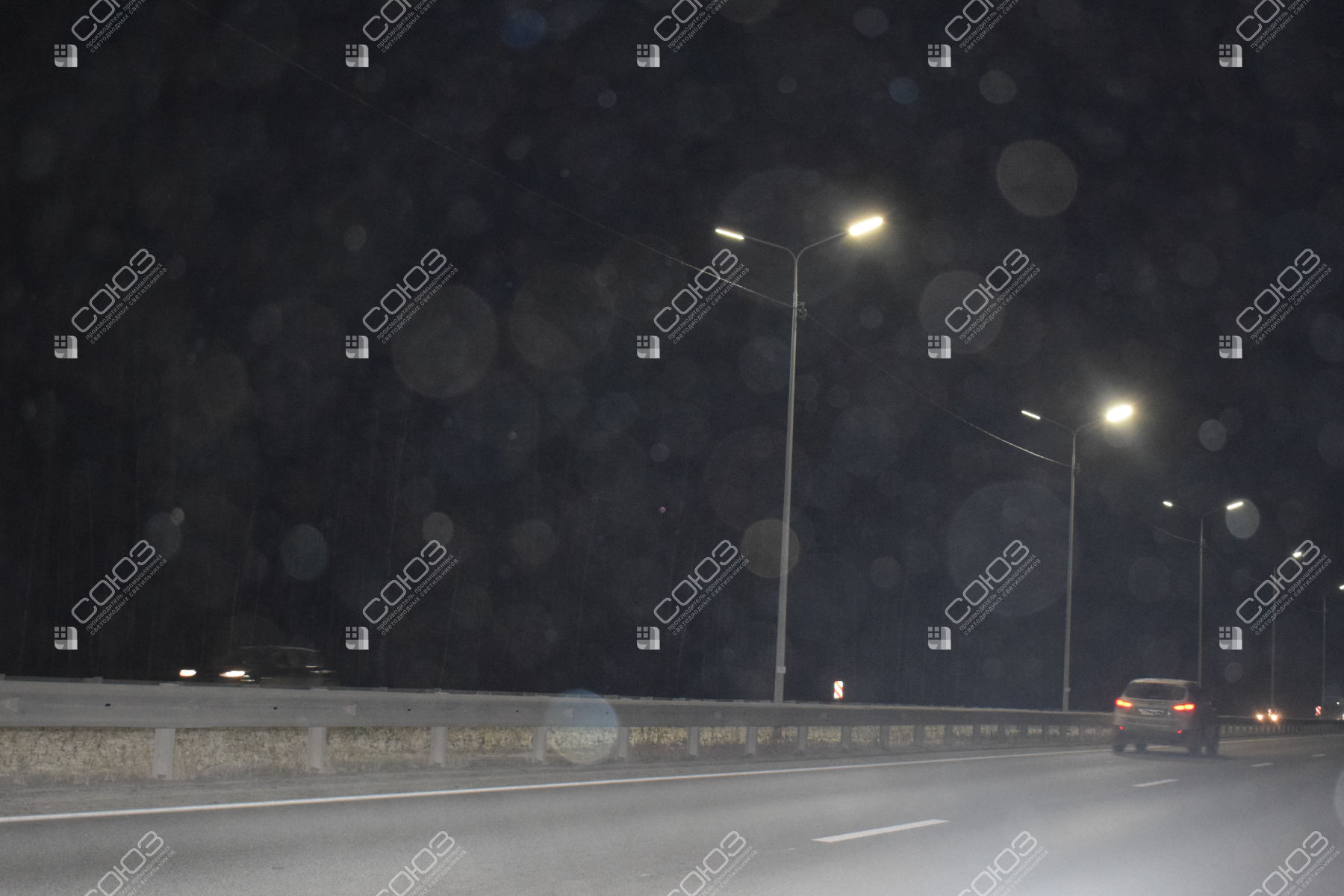

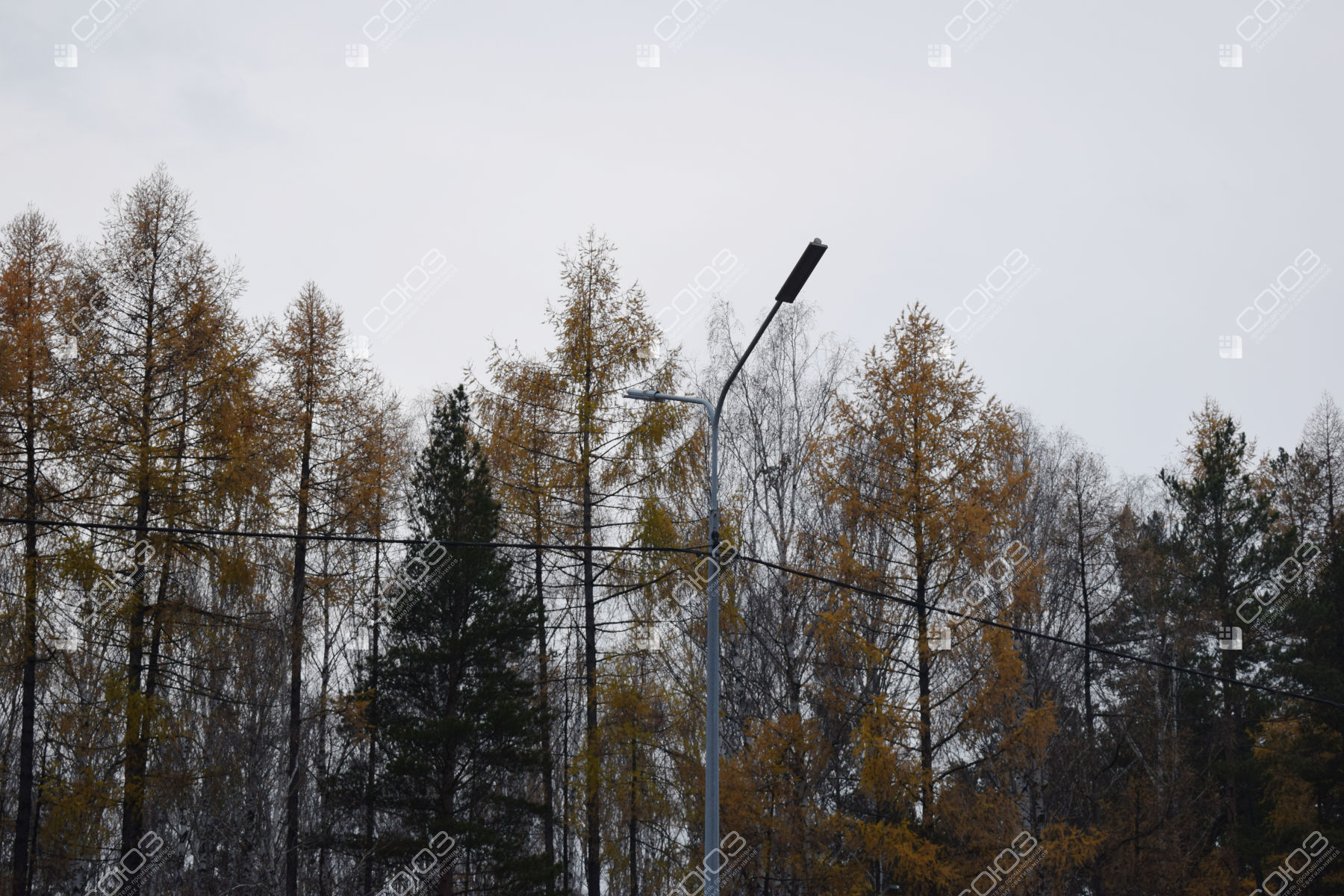

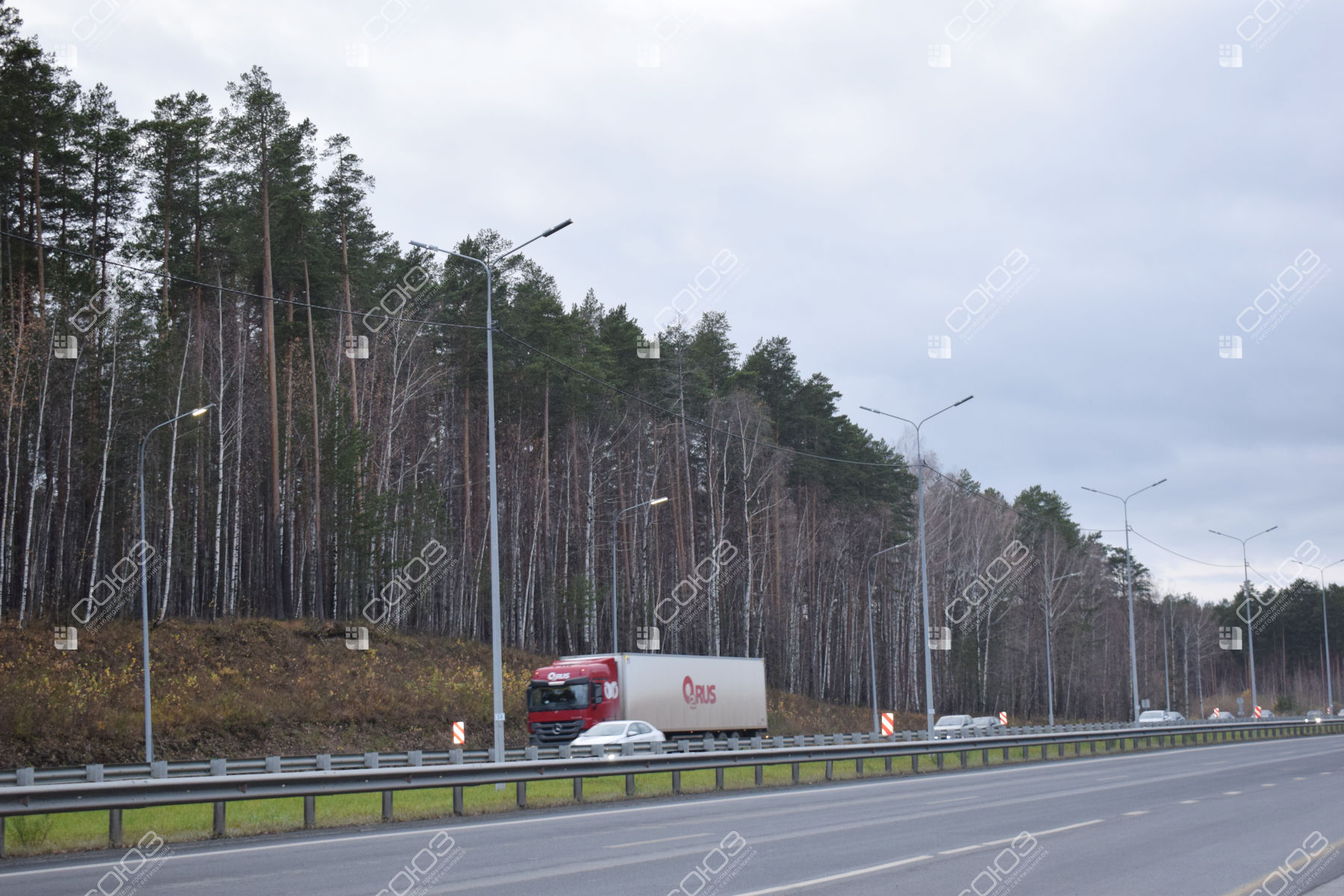

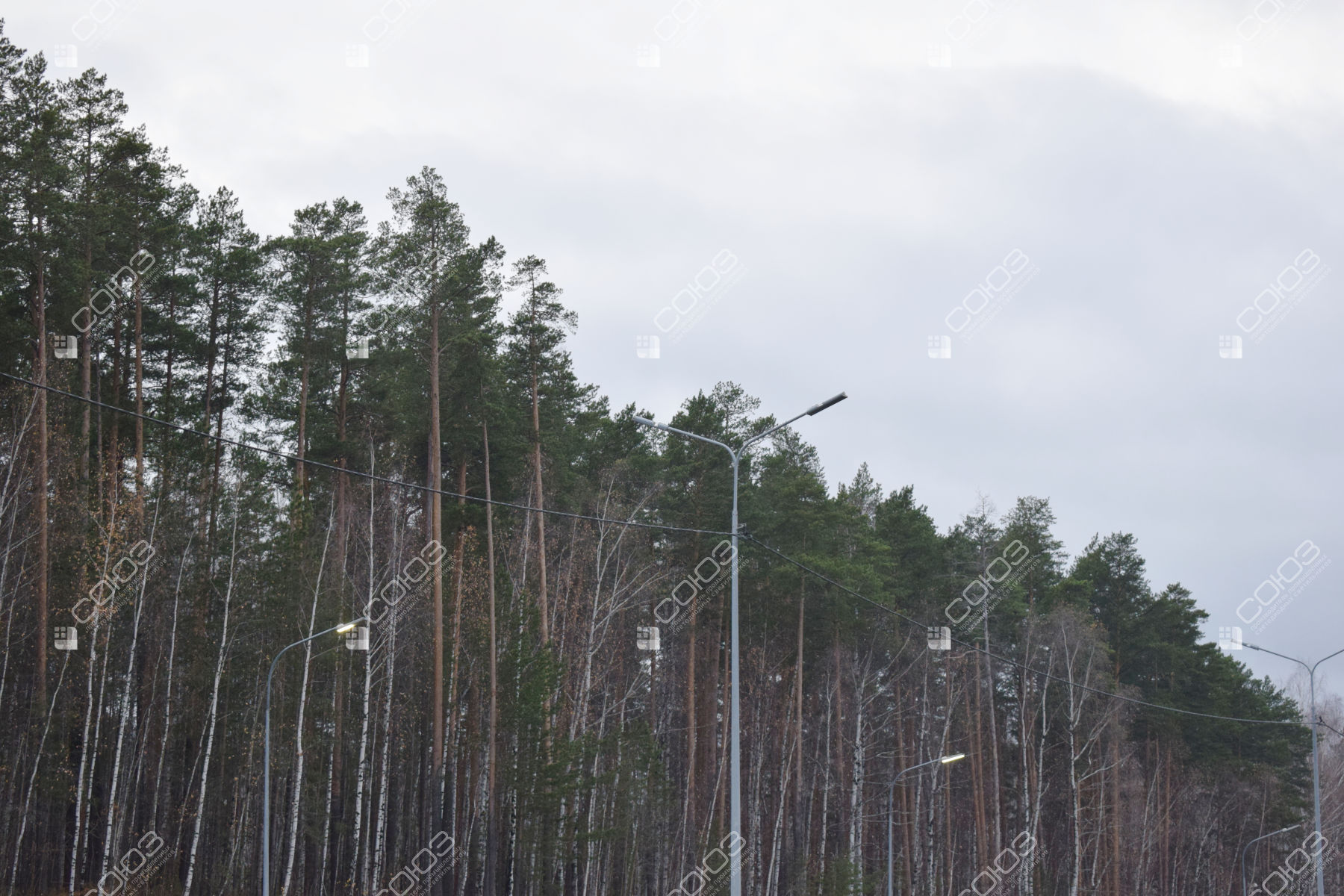

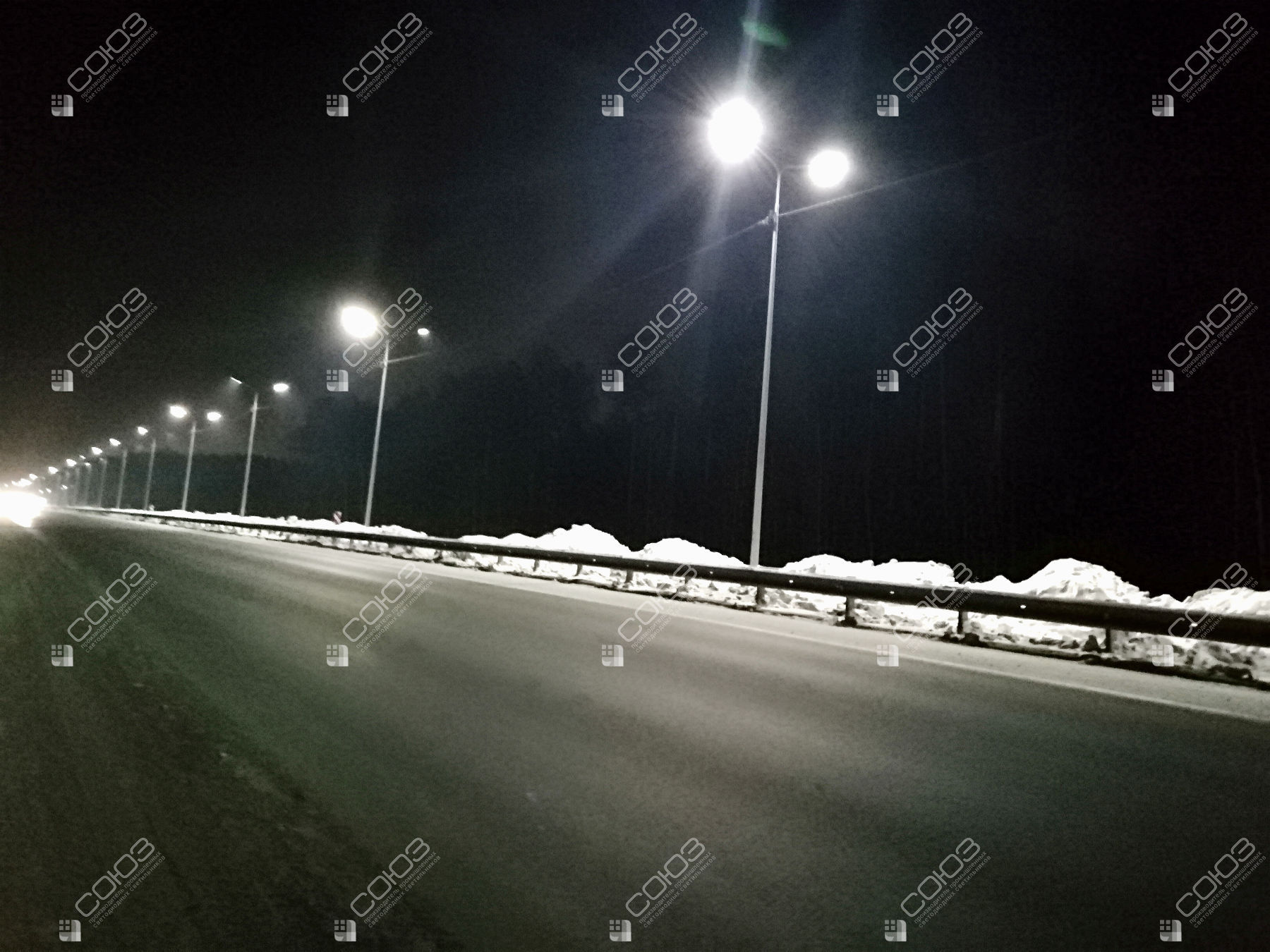

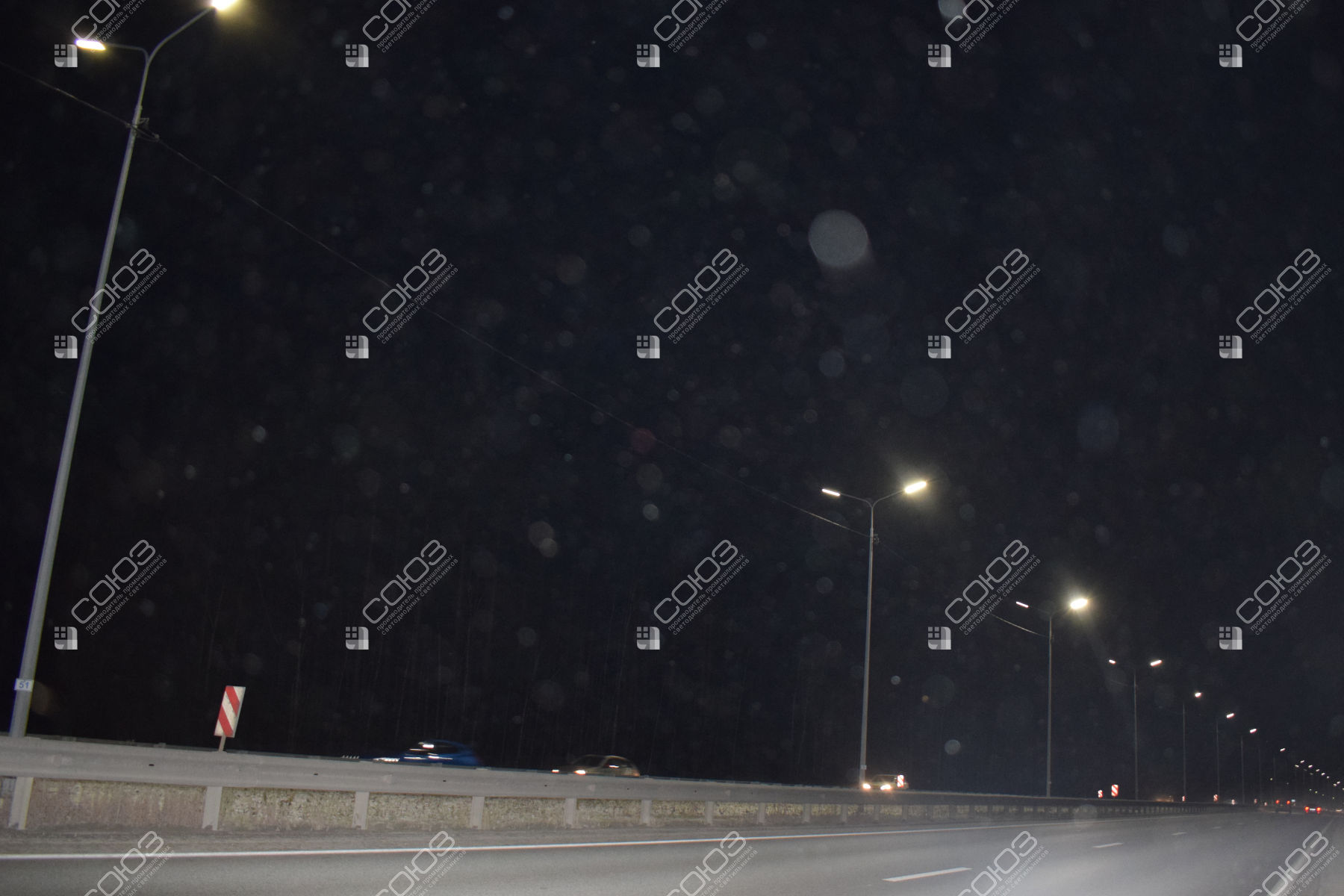

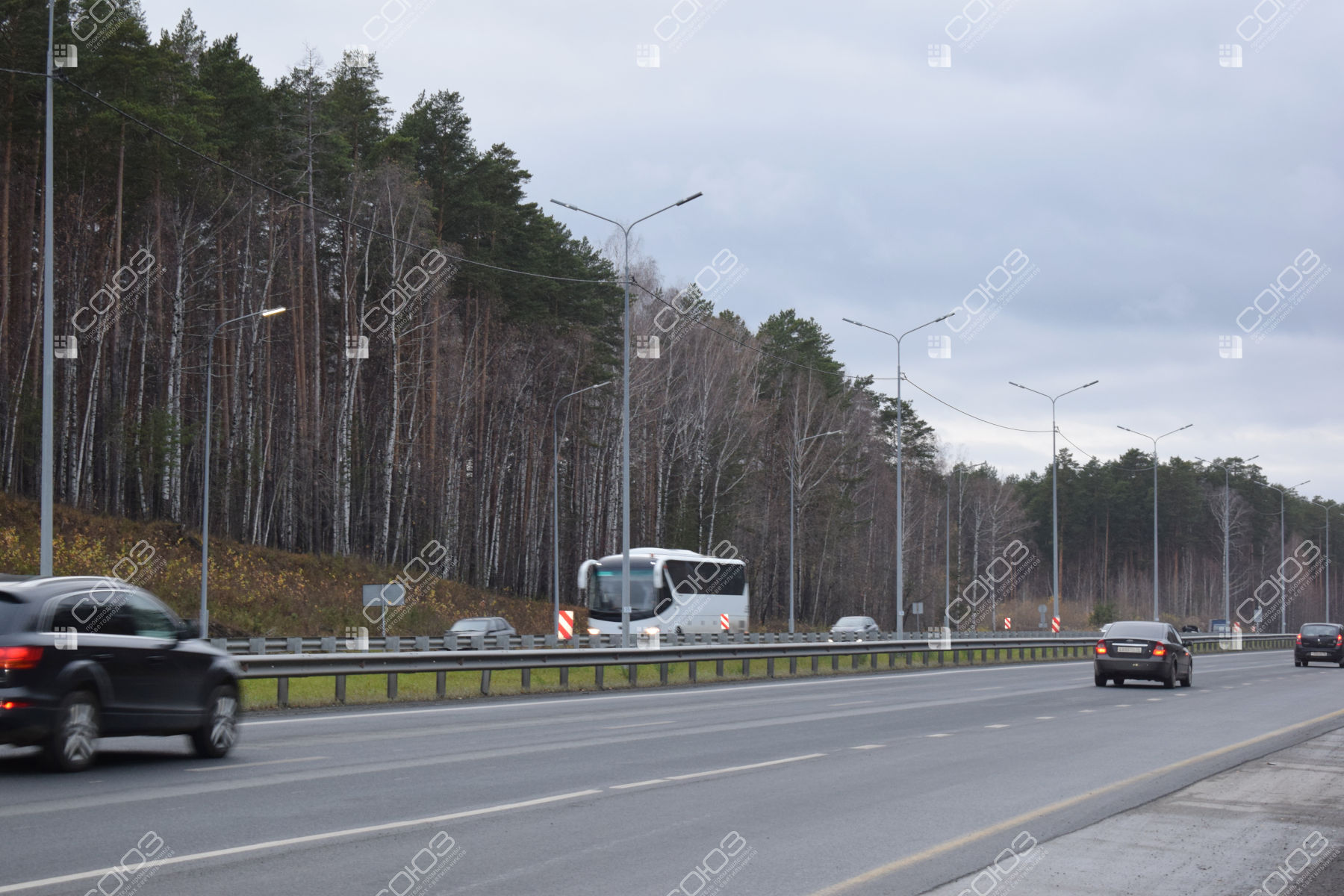

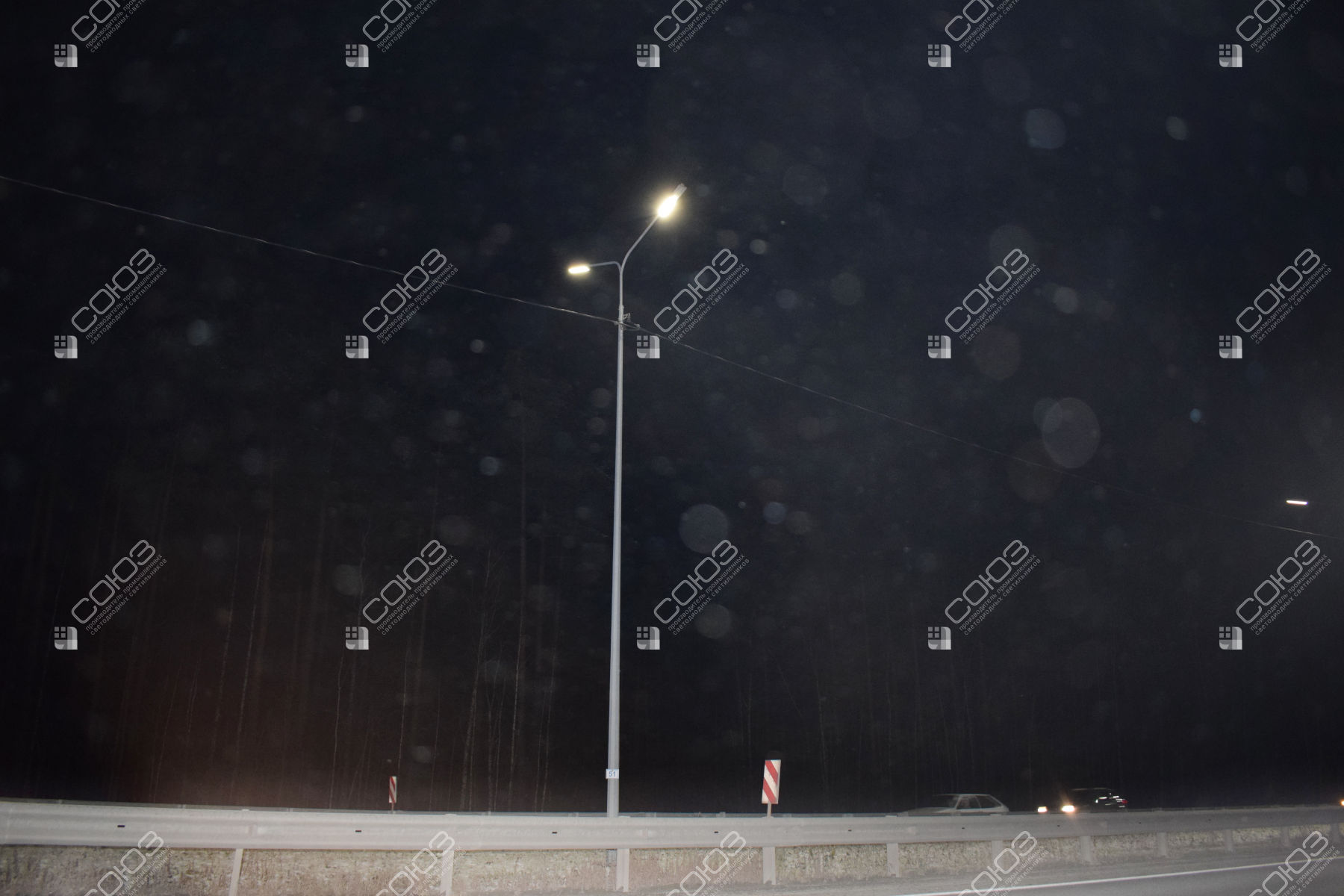

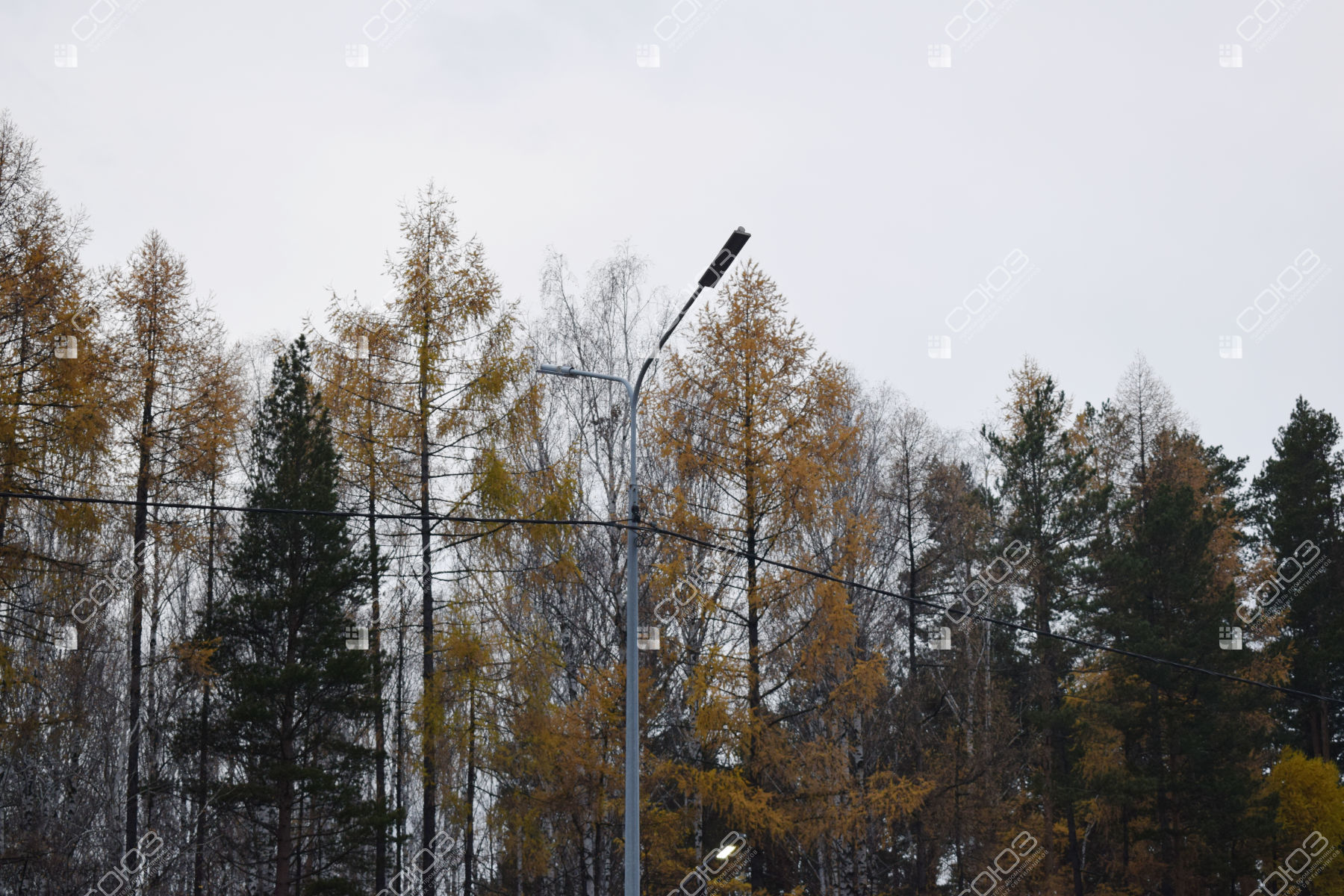

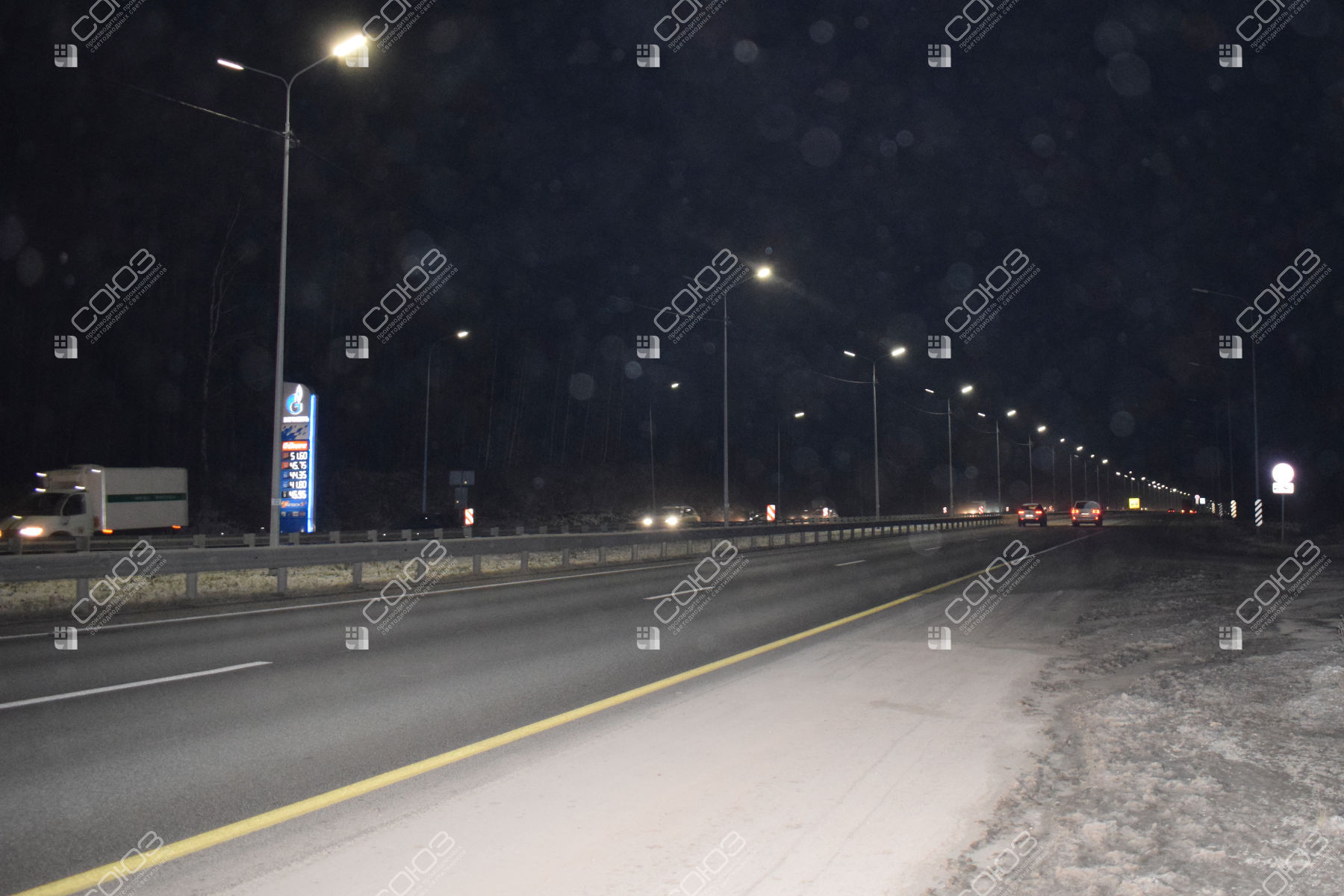

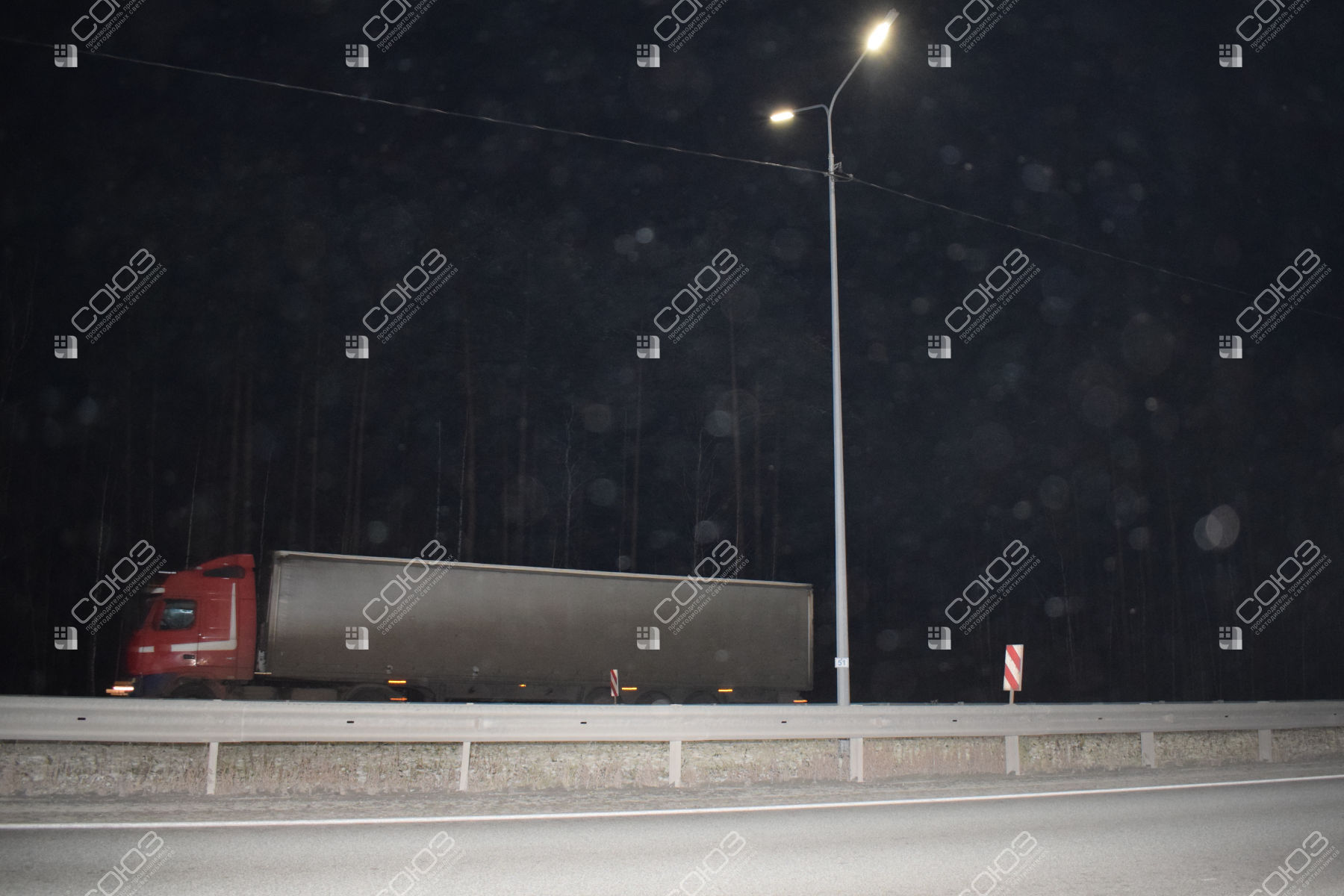

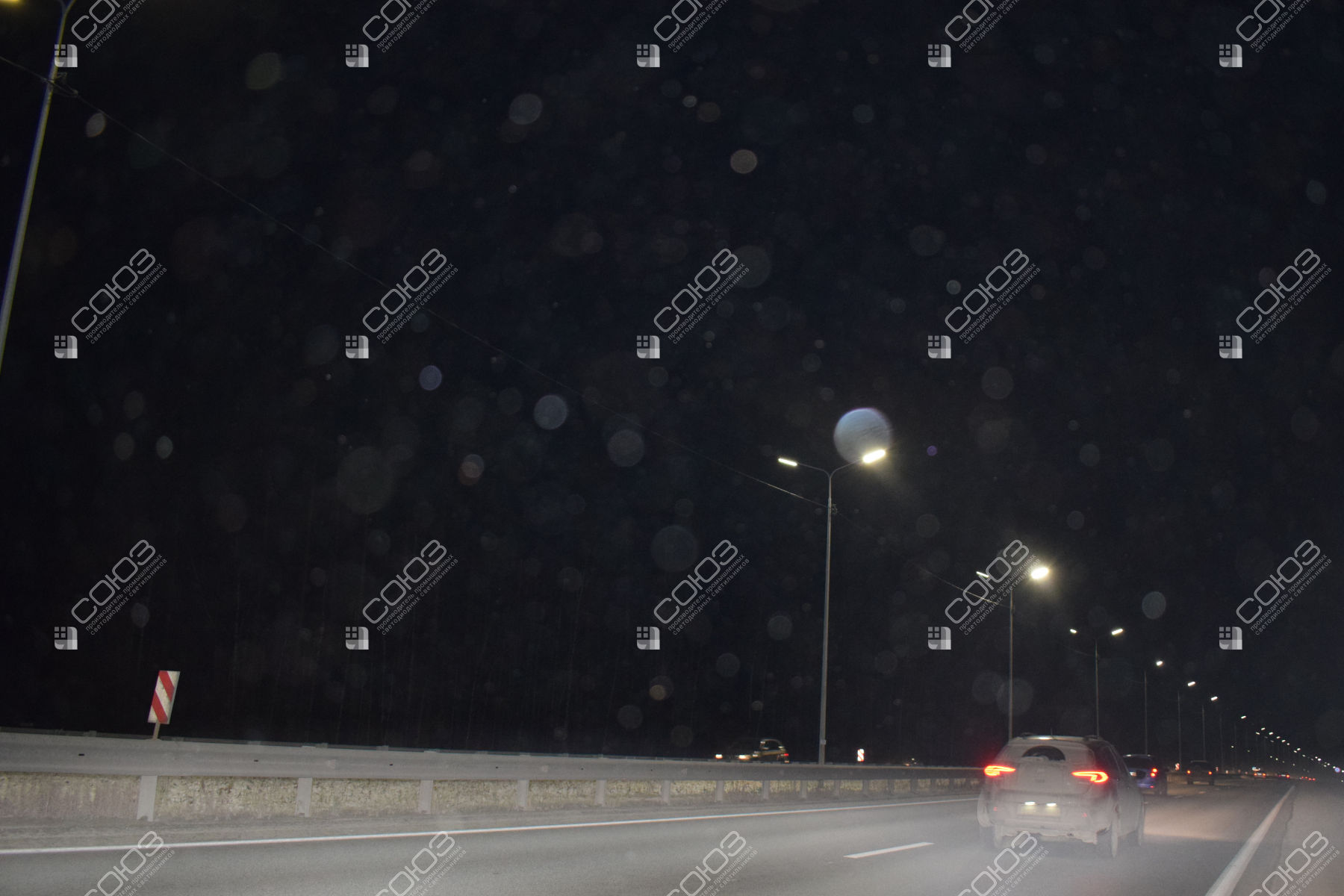

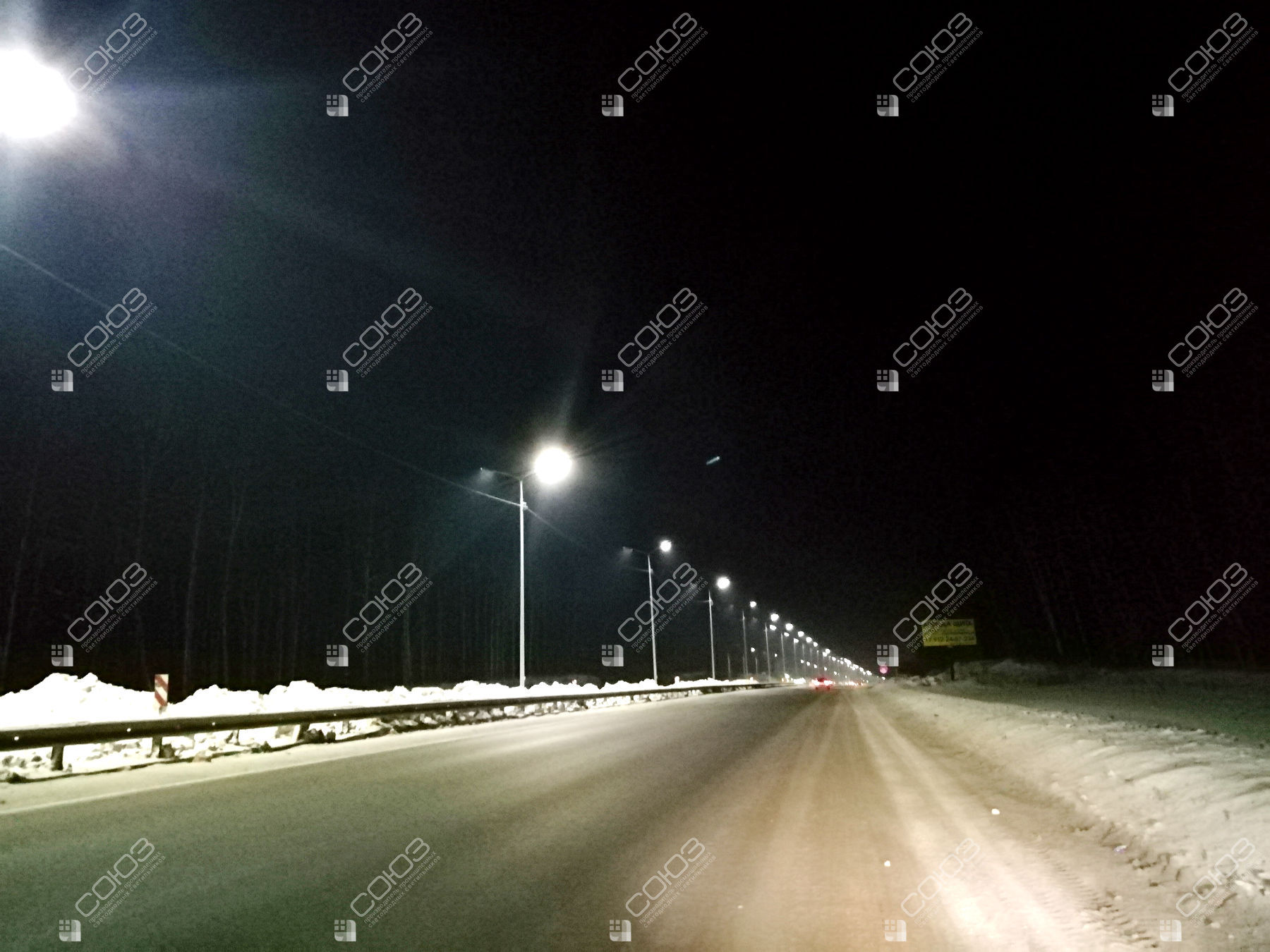

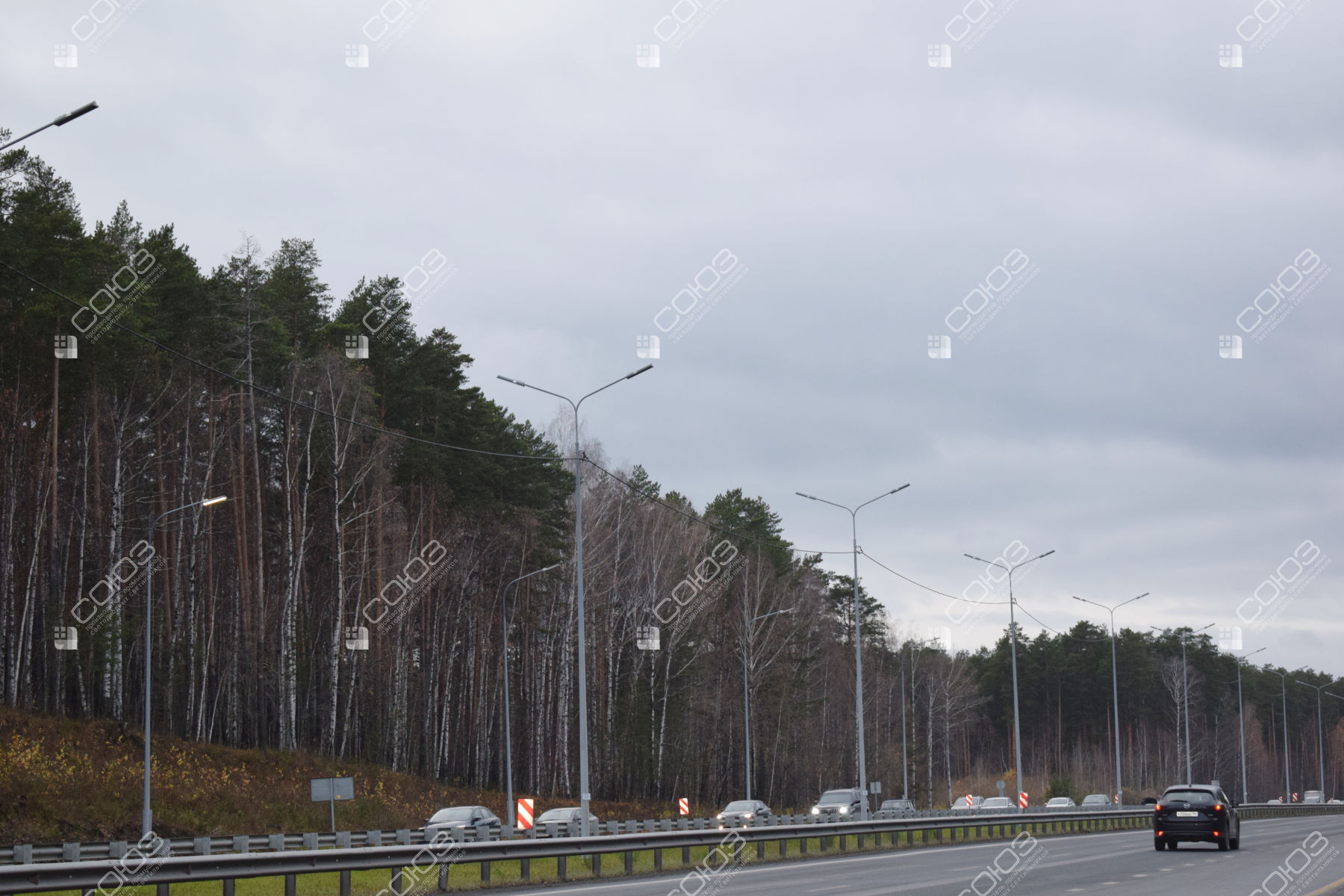

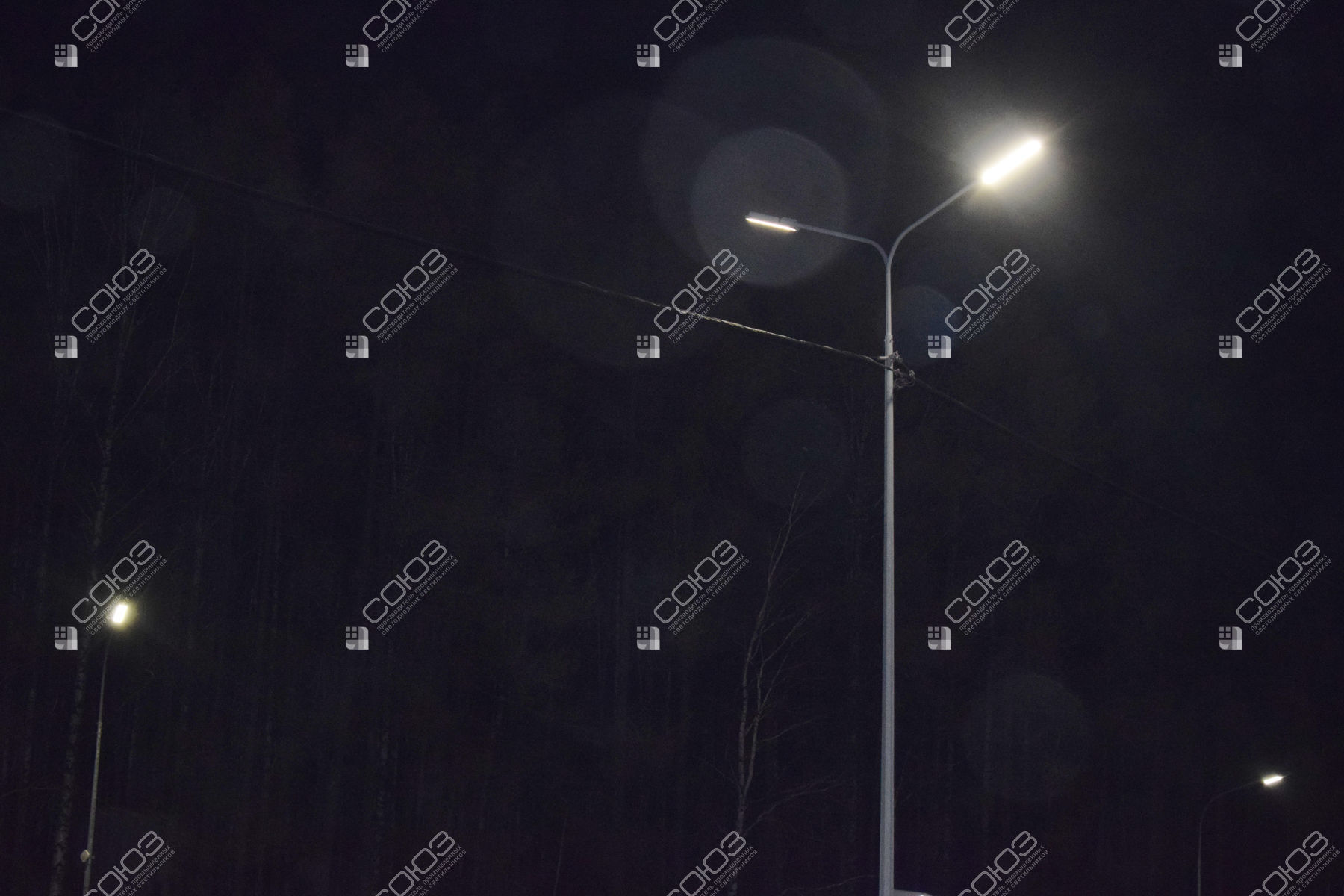

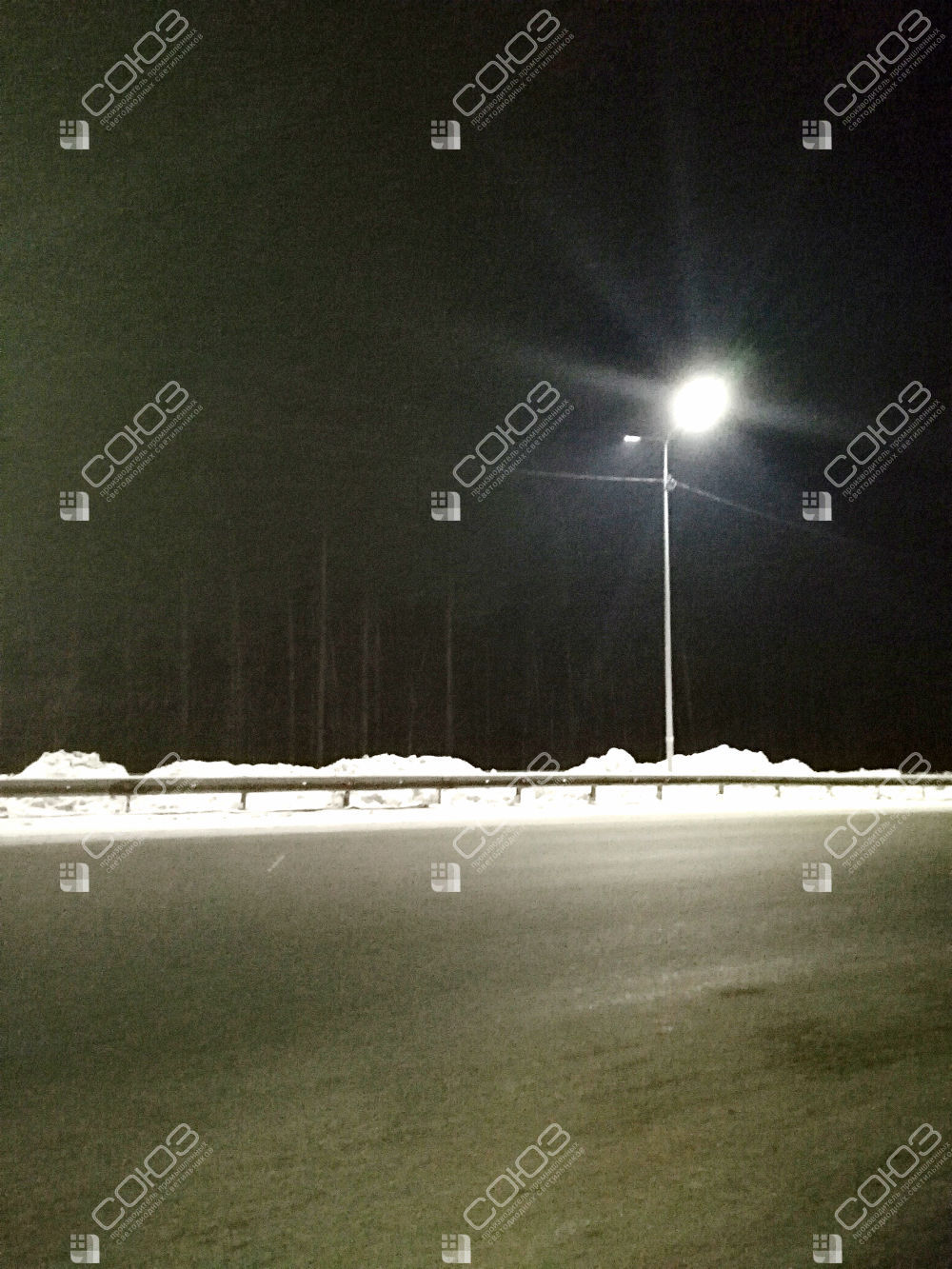

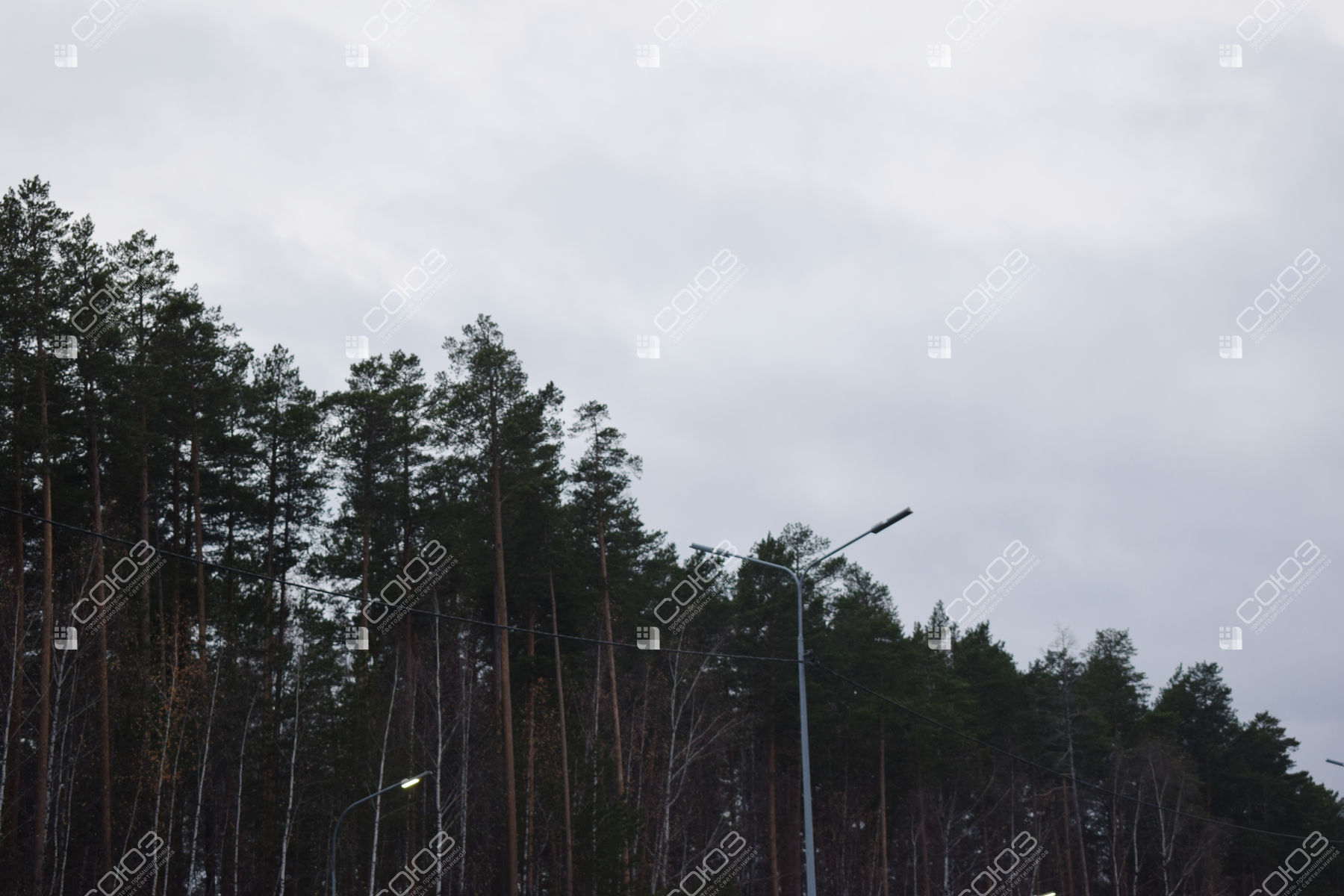

Галерея из 31 фотографии показывает дневную схему опор, односторонние и двухрожковые консоли, а также ночные виды дороги. Такие материалы помогают оценить конструкцию и характер размещения. Для нового участка параметры выбирают по его ширине, конфигурации и условиям движения, сопоставляя их с высотой и шагом доступных опор.
Оборудование проекта
СОЮЗ 22-210/4-67
Уличный светильник с дорожной оптикой типа Ш. Устанавливается на консоль диаметром 45–60 мм. Питание — 165–275 В AC, корпус — алюминий с полимерным покрытием, степень защиты — IP67.
Особенности решения
Дорожная КСС типа Ш
Распределение 65°/135° отличается от круглого прожекторного пучка. Оно ориентировано на протяжённую поверхность дороги; направление установки согласуют с геометрией полос и положением опор.
Консольный монтаж
Светильник устанавливается на трубу диаметром 45–60 мм. До выбора оборудования проверяют размеры консоли, её вылет и положение относительно края проезжей части.
Совместная работа
Результат зависит от всей линии приборов. При расчёте рассматривают промежутки между опорами, края полос и изменение направления трассы, чтобы оценить распределение света вдоль участка.
Как подготовить проект дорожного освещения
Для расчёта нужны план трассы, ширина полос, разделительная зона, высота и шаг опор, вылет консолей и сведения о покрытии. Требования задают по категории и назначению дороги. Проверяют соответствующие показатели яркости или освещённости, равномерность и ограничение мешающего действия света; ночная фотография сама по себе не подтверждает нормативные значения.
Начните с магистральных светильников и консольной серии СОЮЗ 22. В уличном каталоге можно сравнить исполнения. Проекты освещения придомовой территории и открытого склада кабельной продукции показывают другие задачи наружного света. Геометрию оптики выбирают под конкретную поверхность и размещение опор, поэтому одинаковая мощность приборов не означает одинаковую схему освещения.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём светильники для вашего дорожного участка
Пришлите план дороги, параметры опор и требования к освещению. Рассчитаем расстановку и подберём исполнение с подходящей дорожной оптикой.
