Местное освещение участка изготовления ёмкостей светильниками 36 В
При изготовлении металлических ёмкостей используются два СОЮЗ 23-20/1-67 на 36 В AC на телескопическом штативе. Комплект направлен под корпус изделия, к затенённым узлам и креплениям.
Проект реализован на светильниках:
Решение на объекте
Переносной свет под крупногабаритной ёмкостью

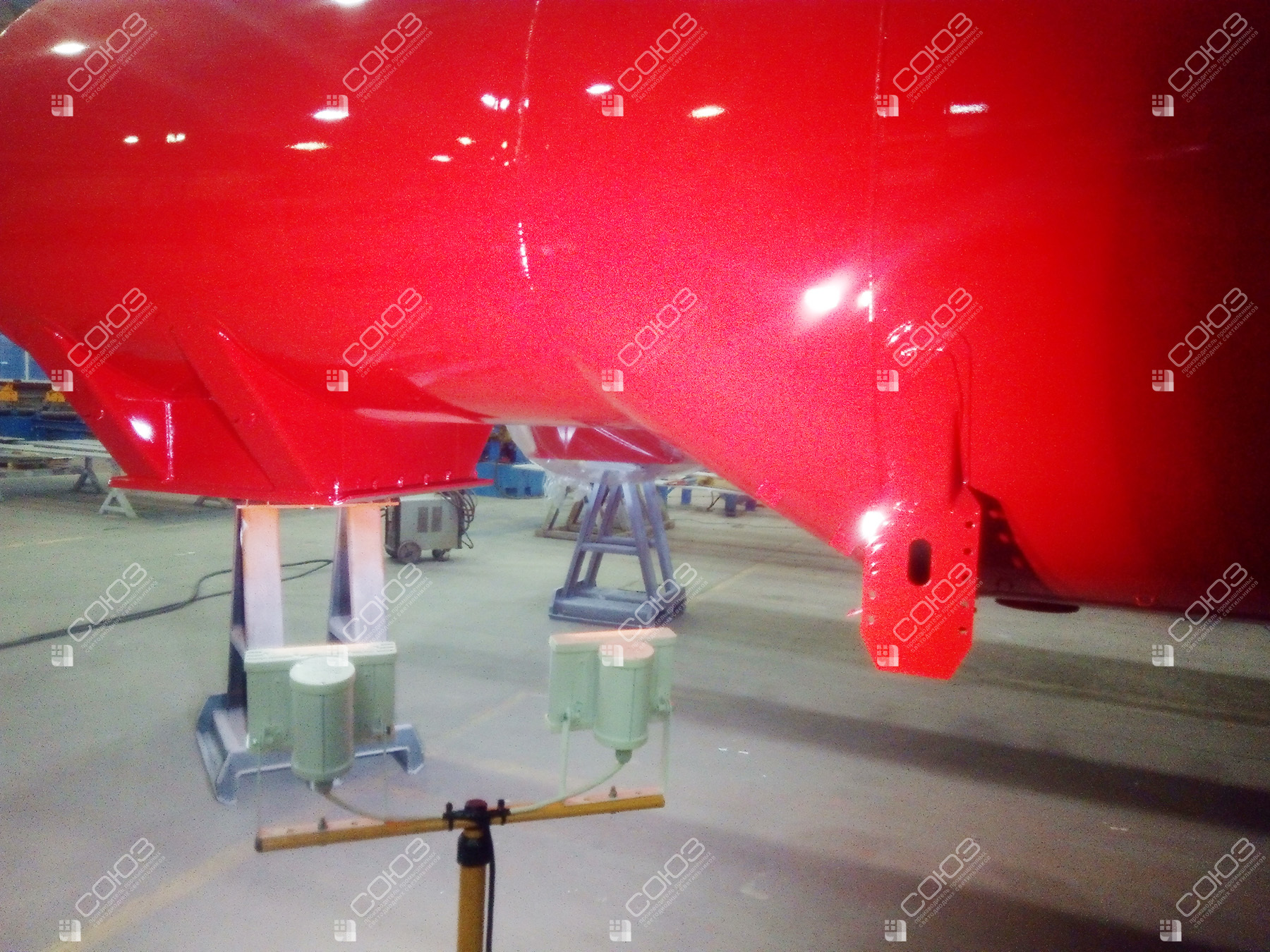

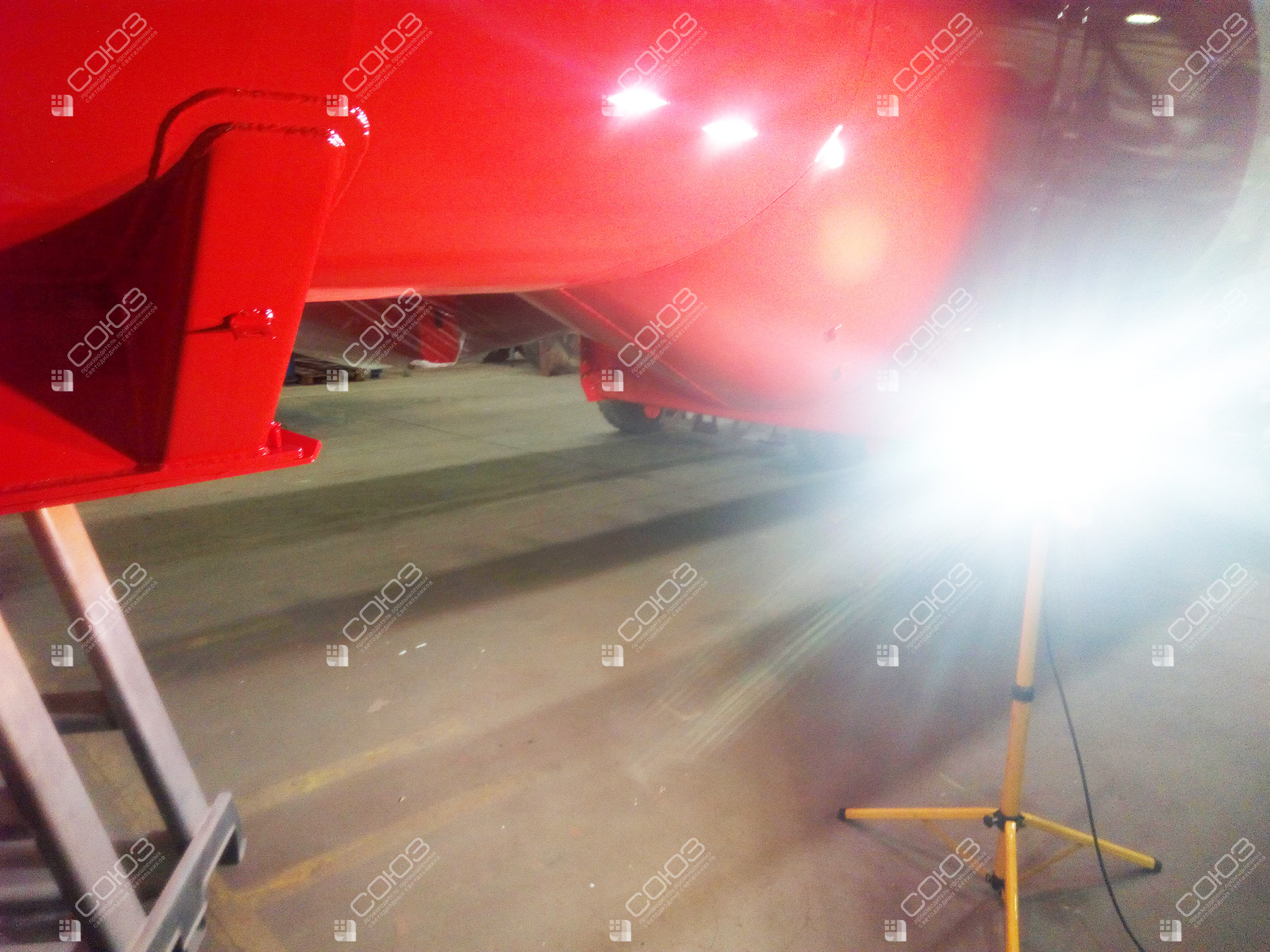

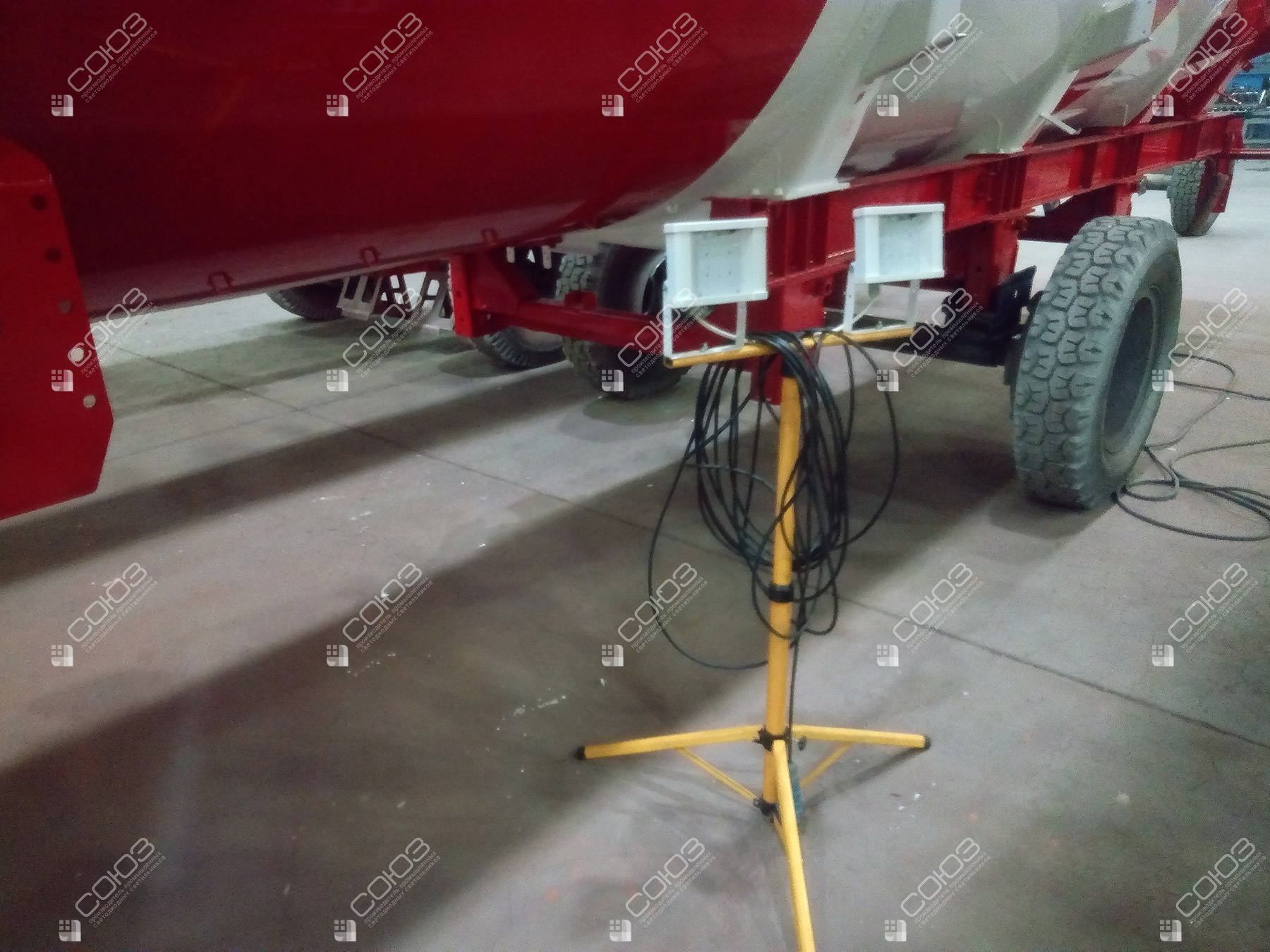

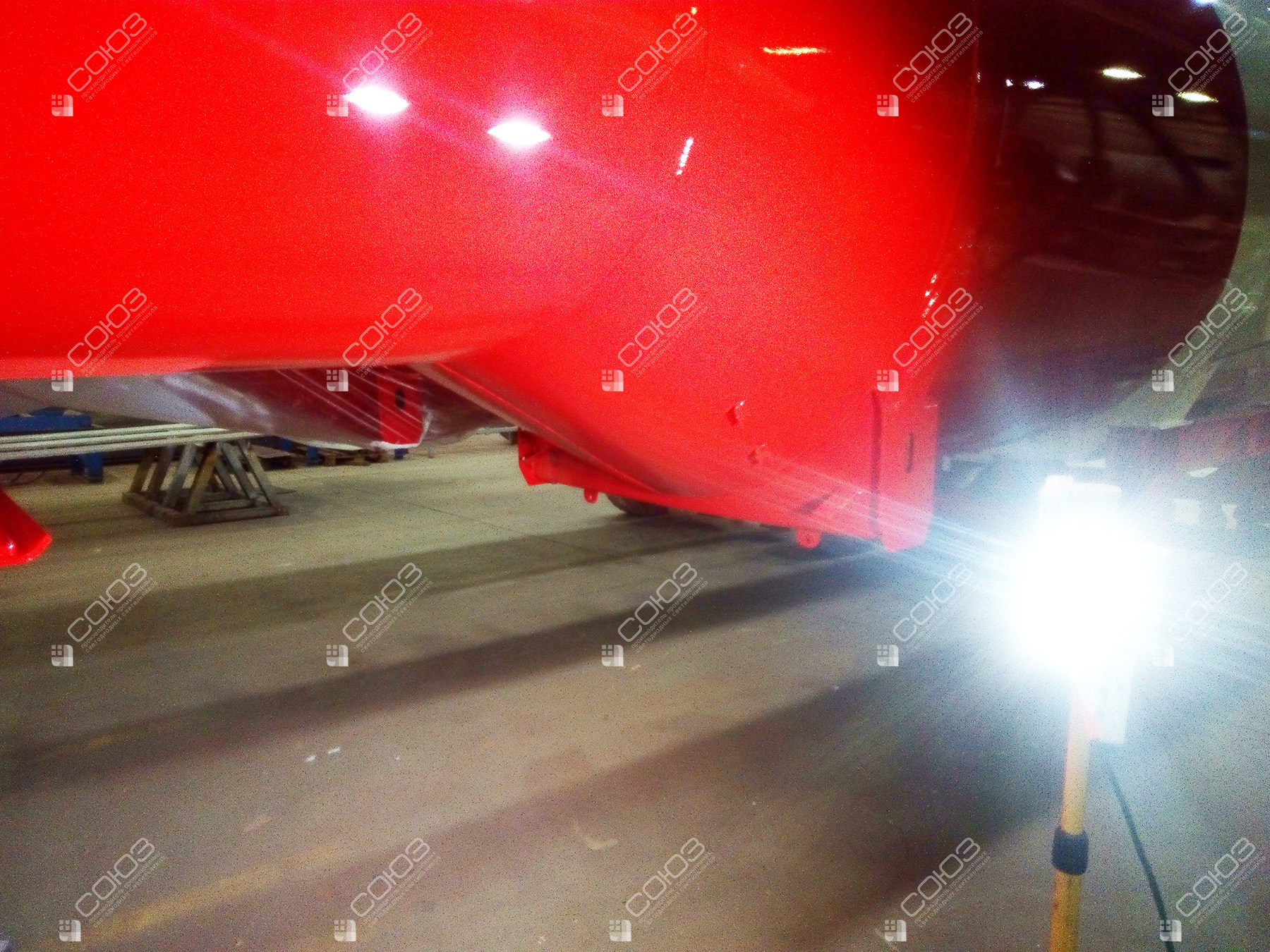

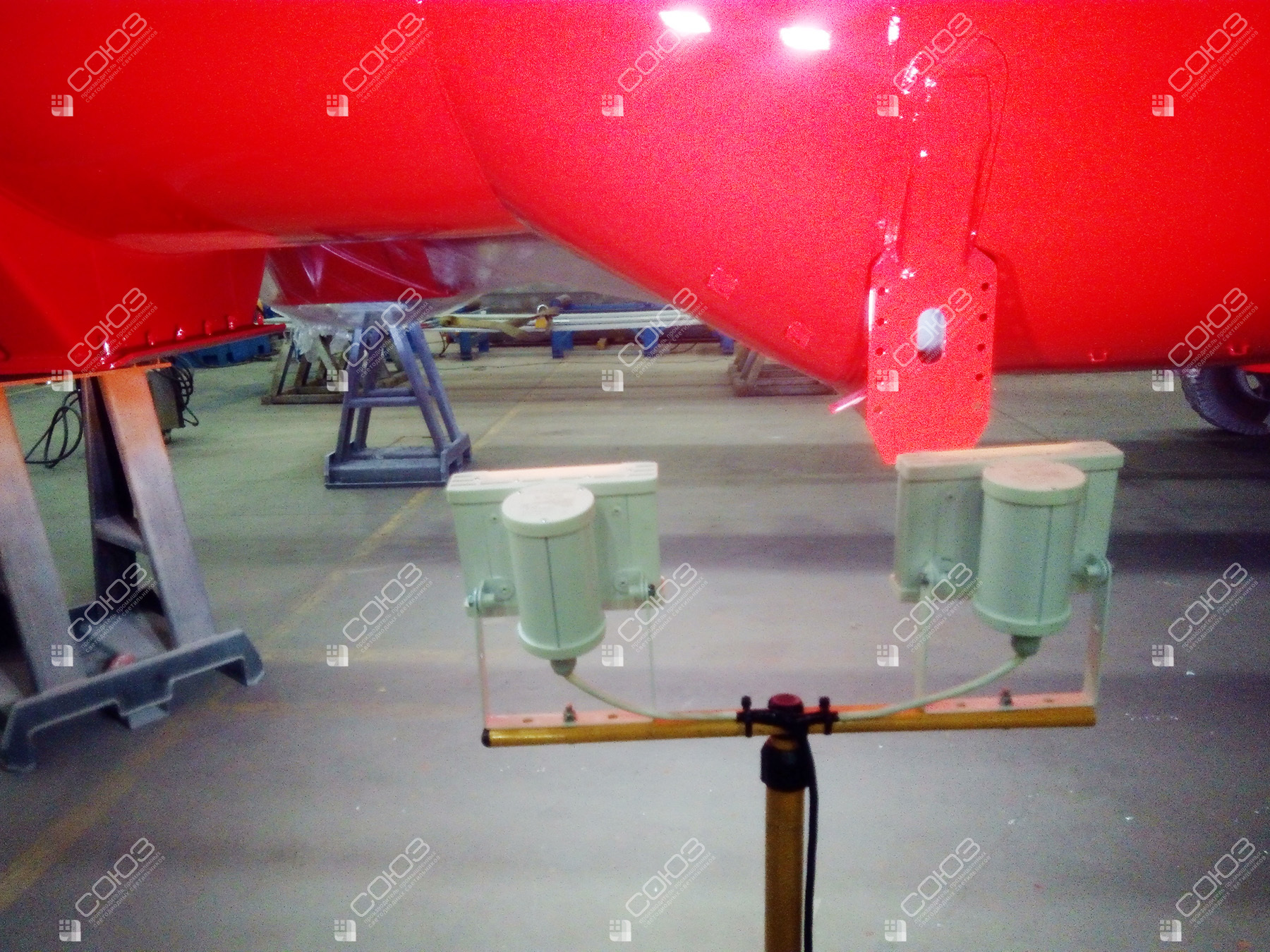

Крупная металлическая ёмкость закрывает потолочный свет и образует затенённую область снизу. На участке изготовления два компактных светильника установили на телескопическом штативе рядом с изделием. Источники можно направить на нижнюю часть корпуса, соединения и крепления, которые нужно видеть при сборке и контроле.
Девять фотографий показывают размещение комплекта относительно ёмкости. Два направления позволяют распределить свет между соседними узлами или свести потоки к одной рабочей области. По мере перехода к следующей операции штатив переставляют вдоль изделия. Для такого местного света важна возможность приблизиться к детали без крепления непосредственно на её поверхность.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

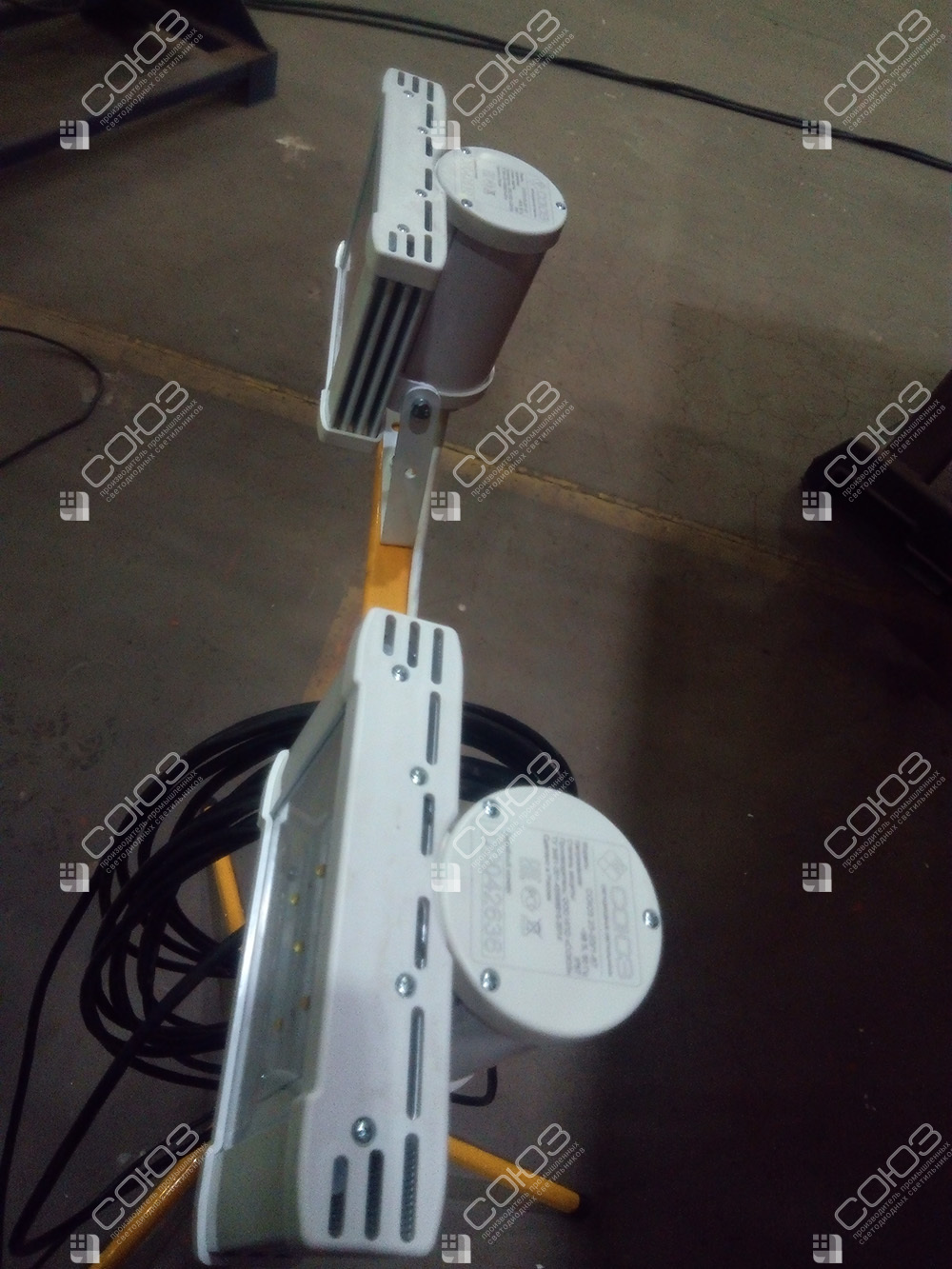

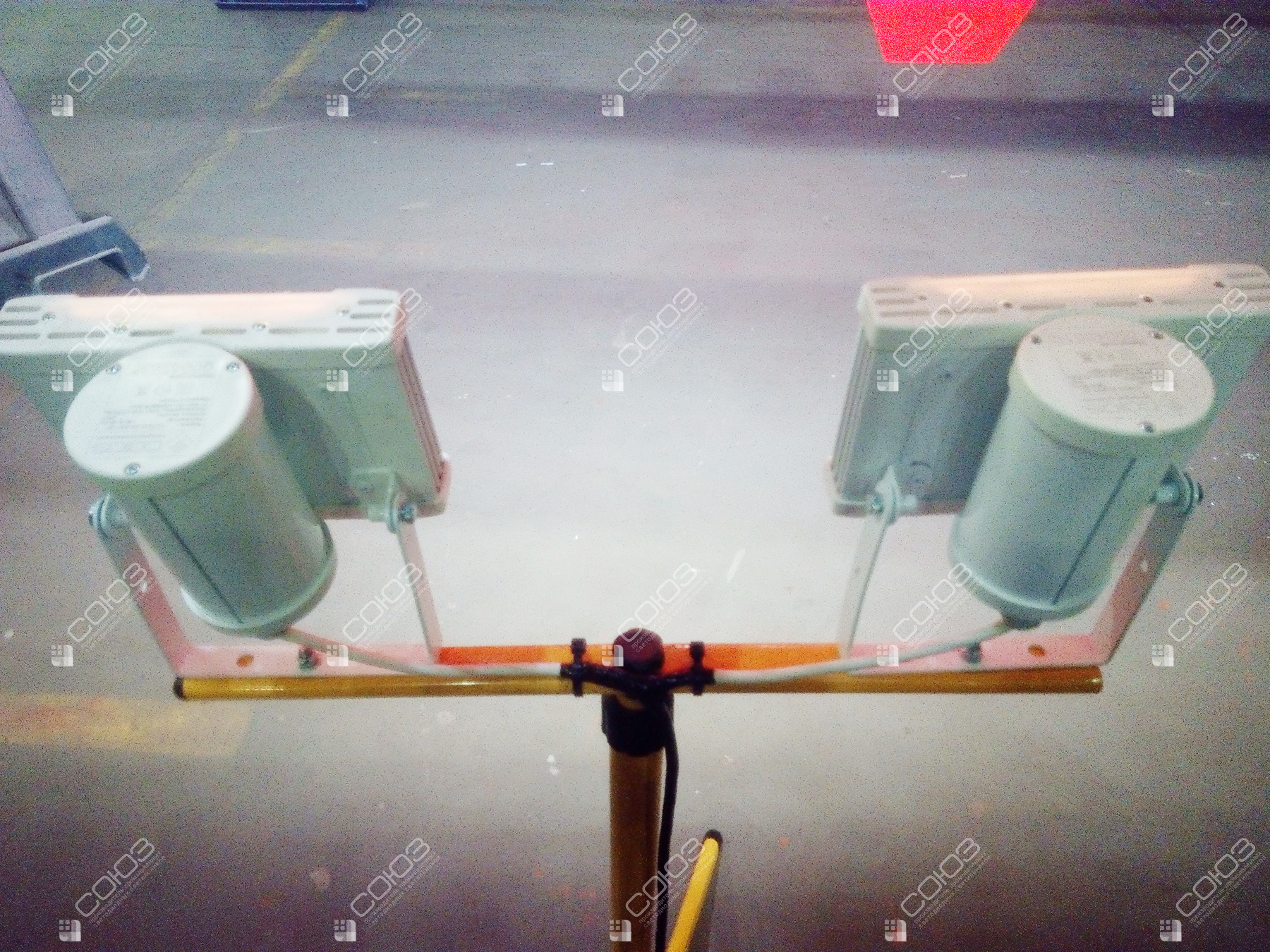

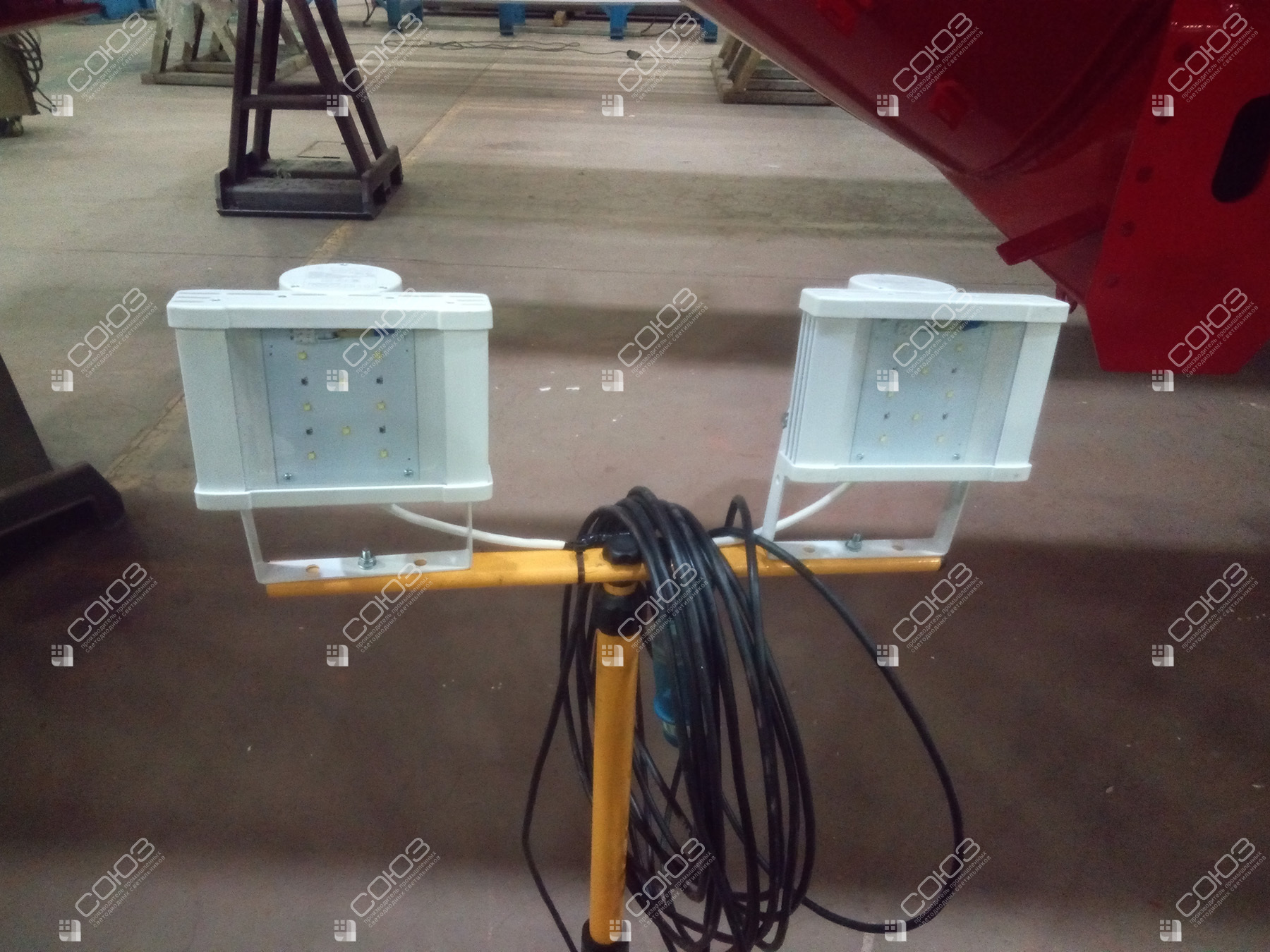

Компактный светильник на поворотной скобе. Питание — 36 В переменного тока, рабочий диапазон 32–42 В AC. Широкий свет формируют светодиоды без вторичных линз; корпус — алюминий, экран — оптический поликарбонат.
Особенности решения
Два светильника
Каждый прибор потребляет 20 Вт и даёт 2710 лм. Общая мощность комплекта — 40 Вт; направления выбирают независимо по расположению обслуживаемых узлов.
Регулировка высоты
Телескопический штатив помогает разместить свет выше или ниже относительно корпуса. Положение подбирают по рабочему взгляду и теням от самой ёмкости, опор и оснастки.
Свободный доступ
Основание ставят так, чтобы оно не мешало сборке и перемещению персонала. Кабель прокладывают с учётом переноса комплекта и движения техники рядом с изделием.
Как подобрать мобильный свет для сборки ёмкостей
Передайте габариты изделия, высоту его установки и фотографии нижних узлов. Отметьте места сборки, контроля соединений и передвижения сотрудников. При изменении положения ёмкости заново оценивают тени и направления: мобильная точка позволяет быстро приспособить свет к новой операции. Общее освещение цеха при этом обеспечивает видимость окружающих проходов и оборудования.
Посмотрите светильники на 36 В и телескопический штатив. Для общего света полезен раздел освещения цехов. Сравните местное освещение сборки автоцистерн и переносной комплект у насосного оборудования. Штатив рассчитан на установку одного или двух подходящих прожекторов; нагрузку, высоту и устойчивость выбирают по его характеристикам. Для этого проекта требуется переменное питание 36 В, а параметры подключения согласуют со схемой участка.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для сборки крупногабаритных изделий
Отправьте фотографии ёмкости, размеры рабочих зон и параметры питания. Предложим светильники и комплект размещения для осмотра, сборки и контроля соединений.
