Местное освещение насосного отделения светильниками 36 В
Мобильное освещение насосного отделения: два СОЮЗ 23-20/1-67 на 36 В AC установлены на телескопическом штативе с раскладной треногой.
Проект реализован на светильниках:
Решение на объекте
Световой пост для осмотра и обслуживания насосов

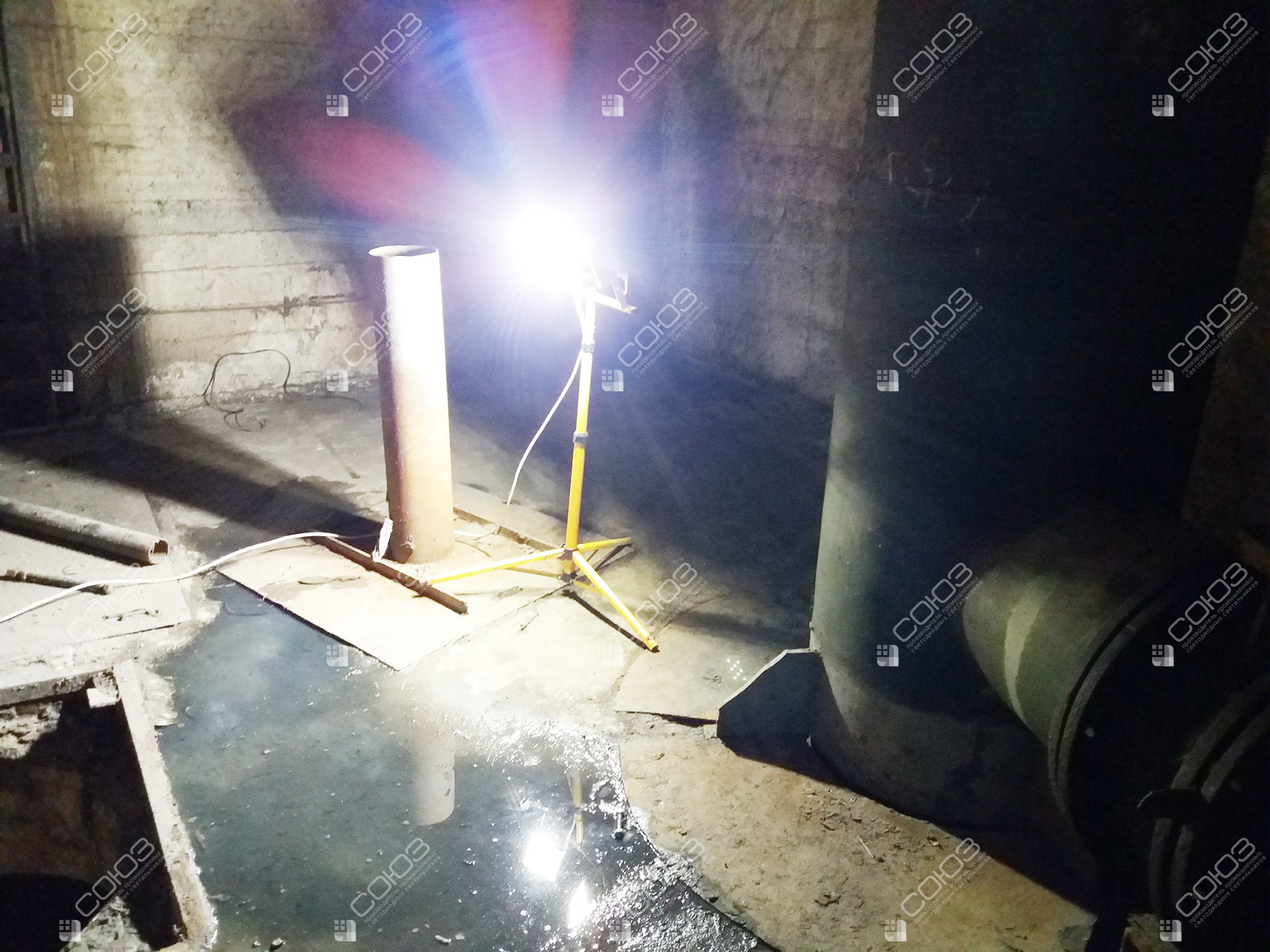

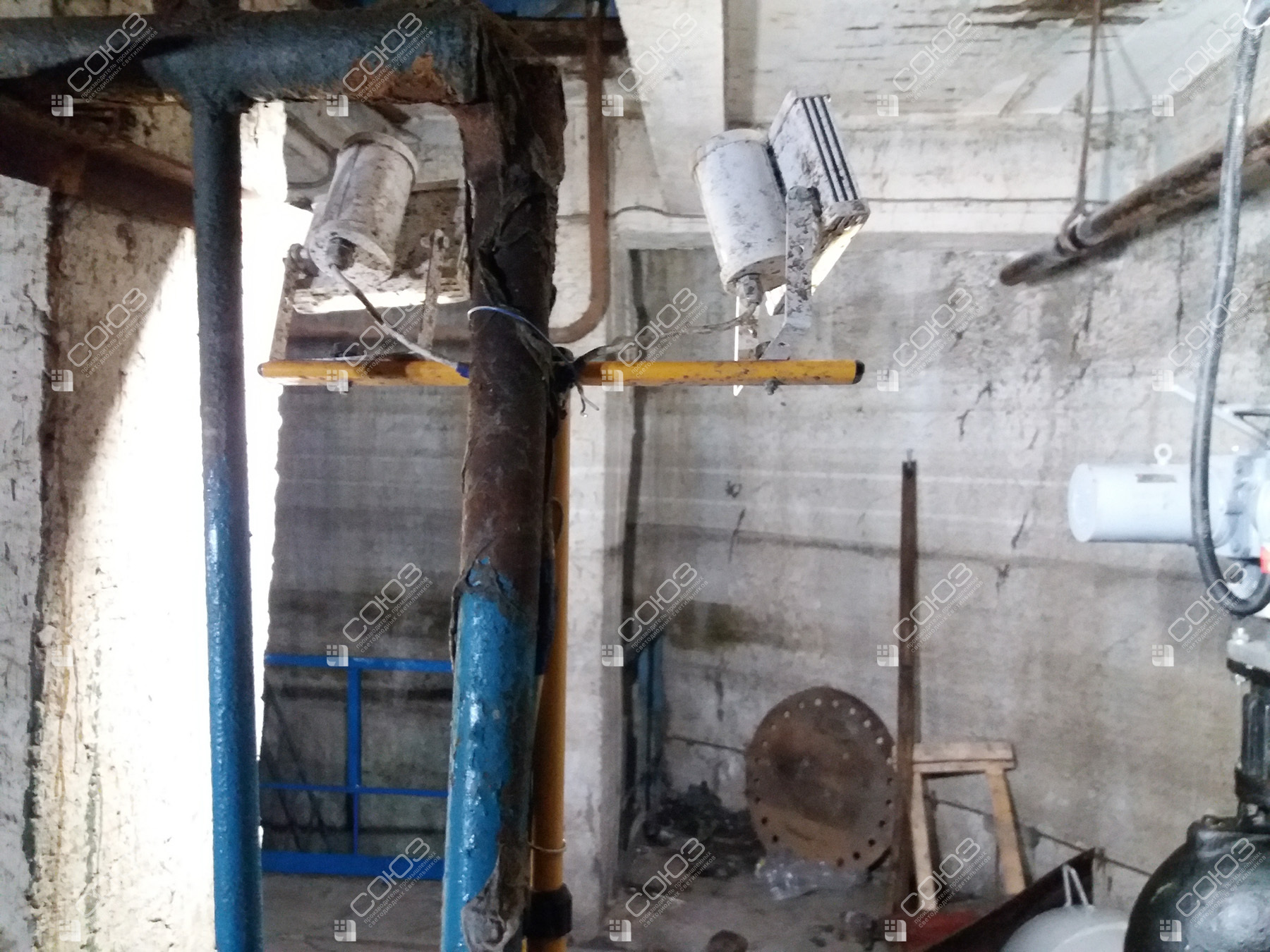

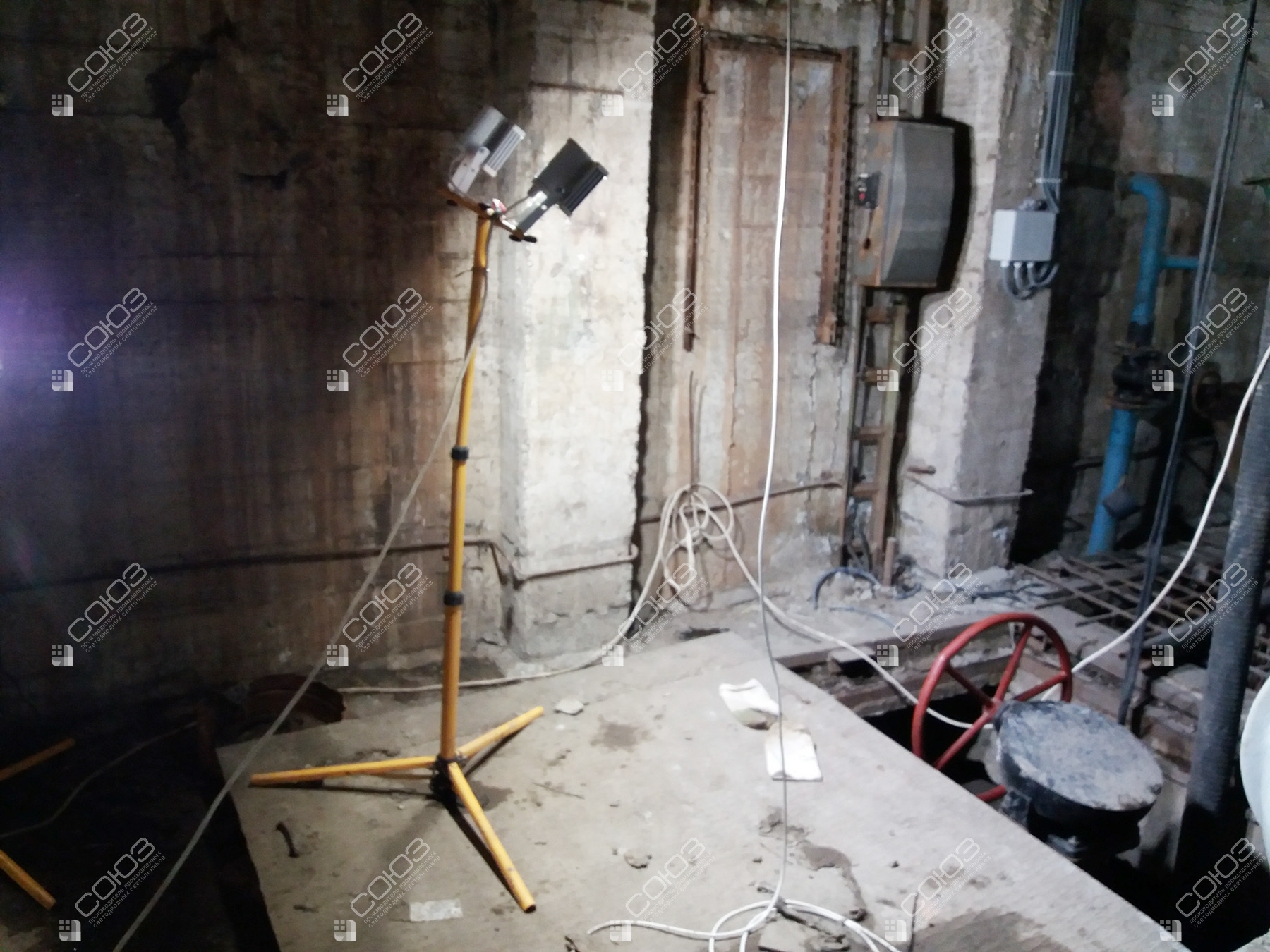

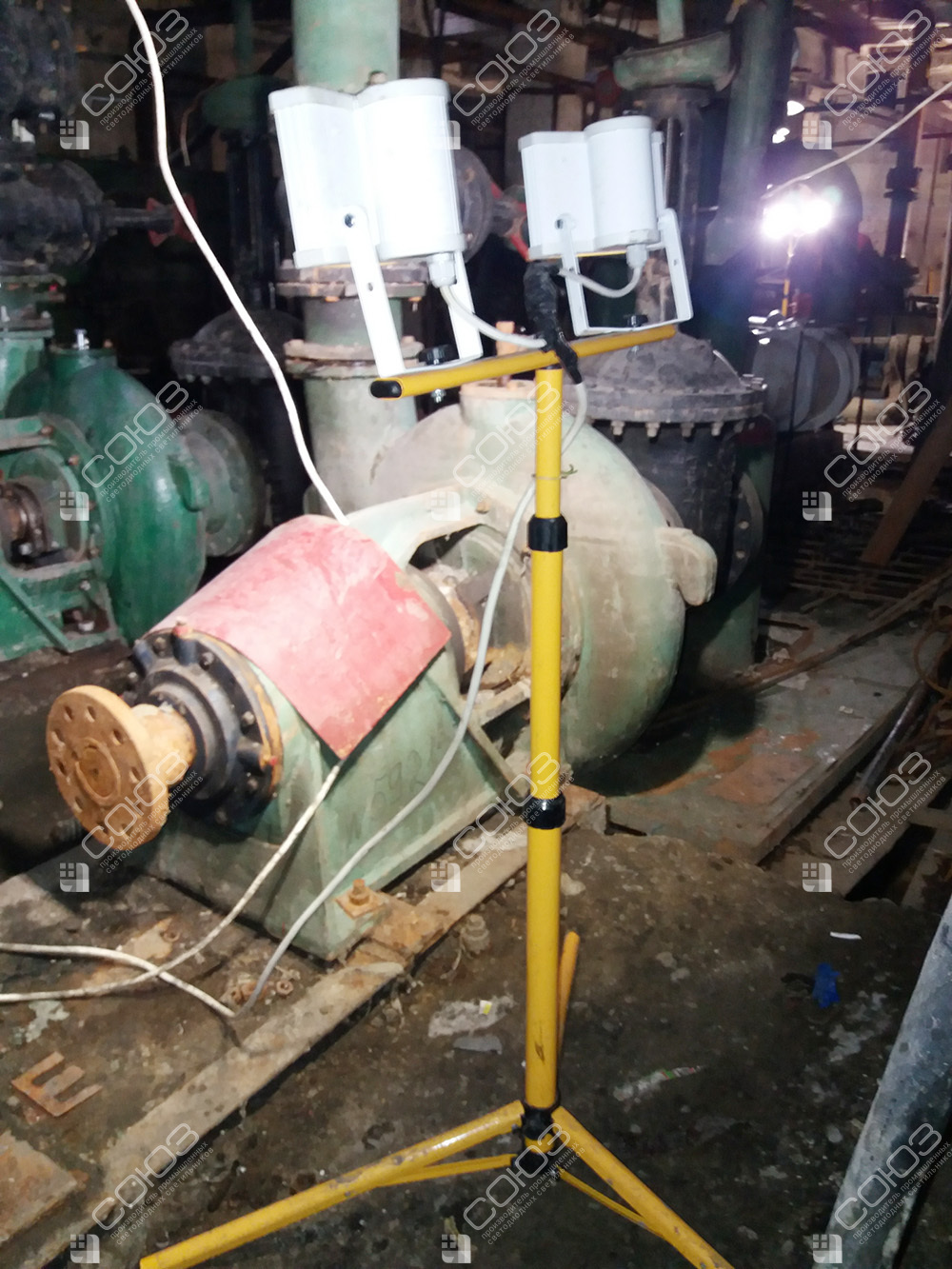

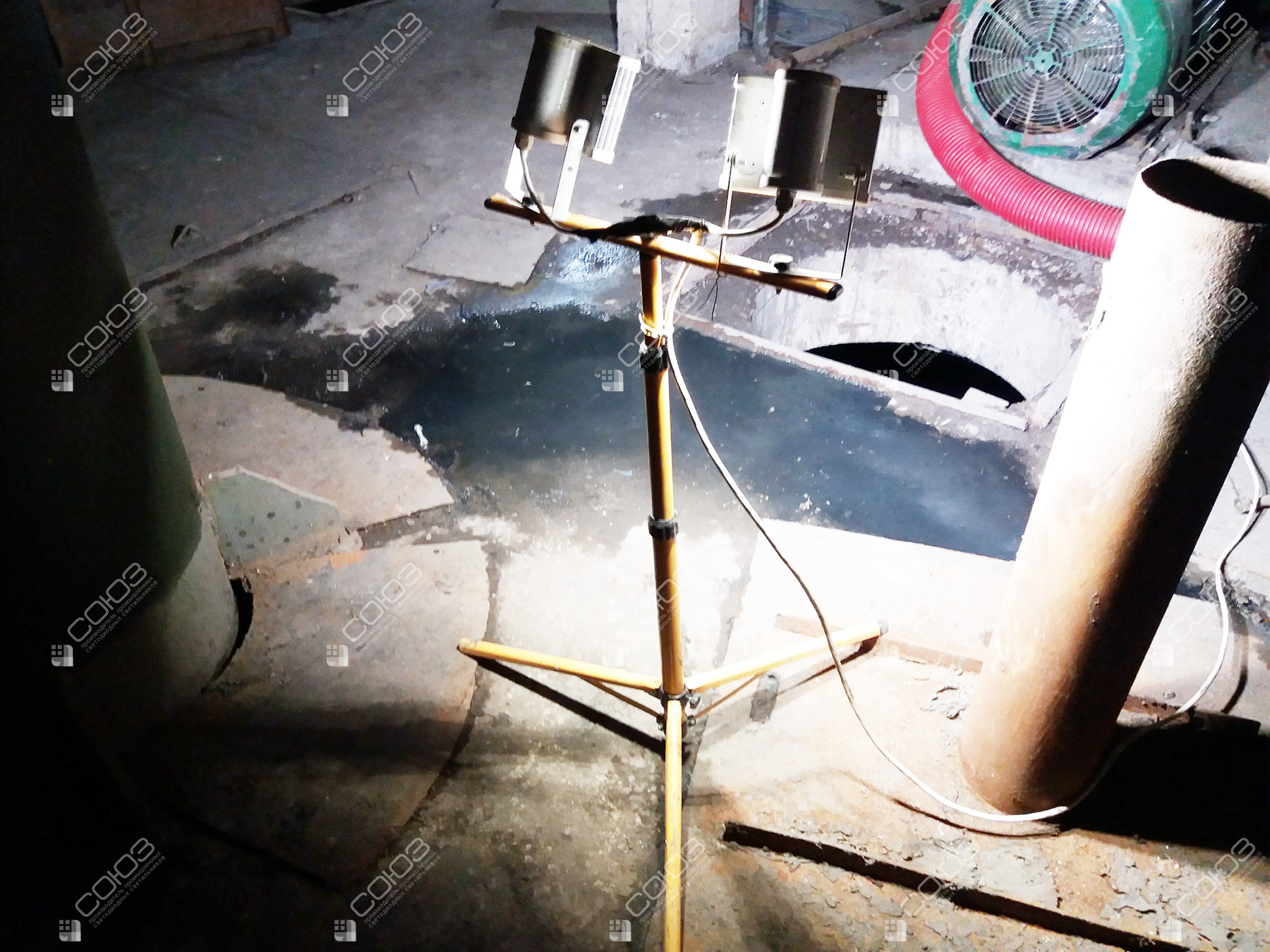

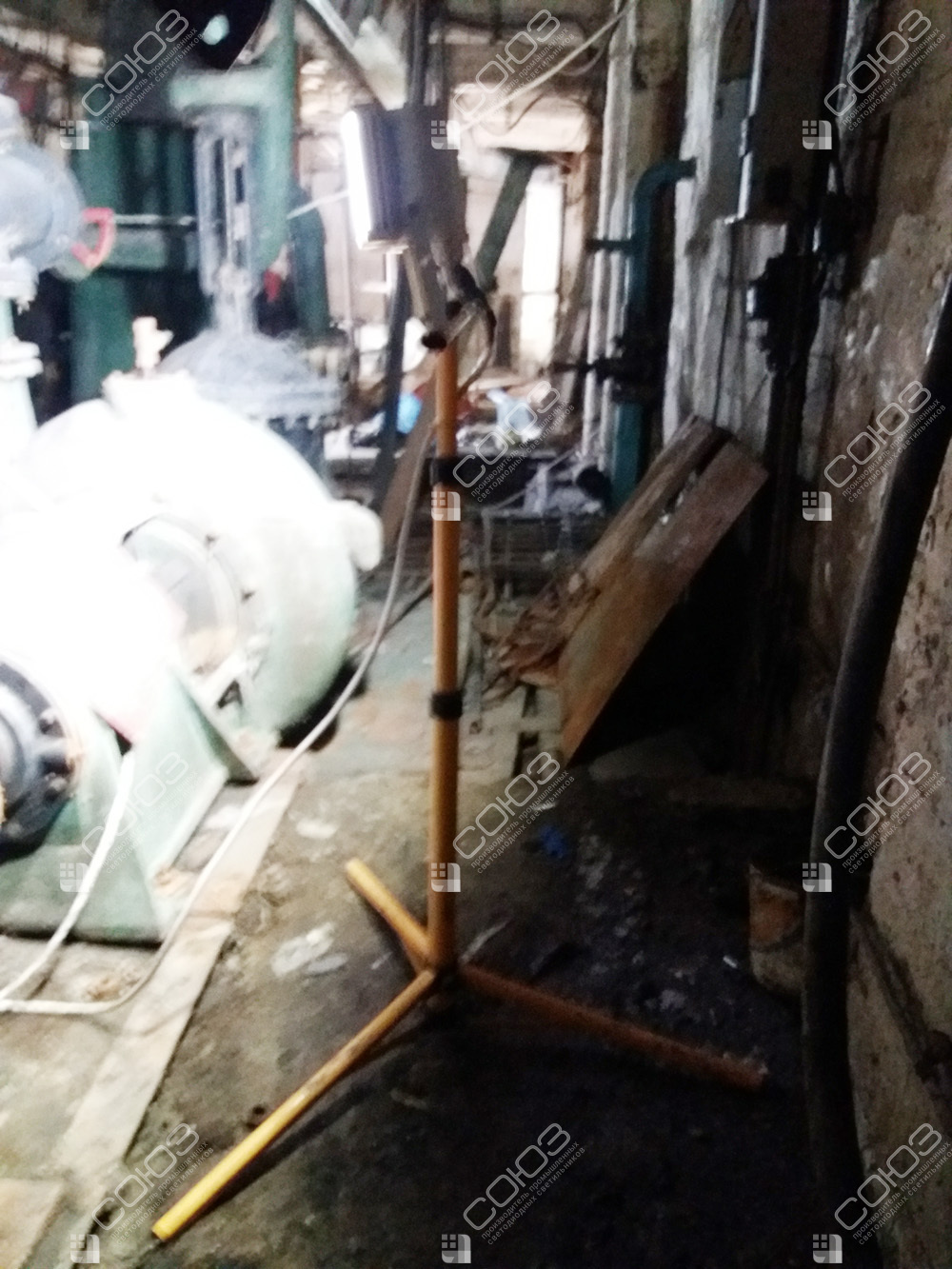

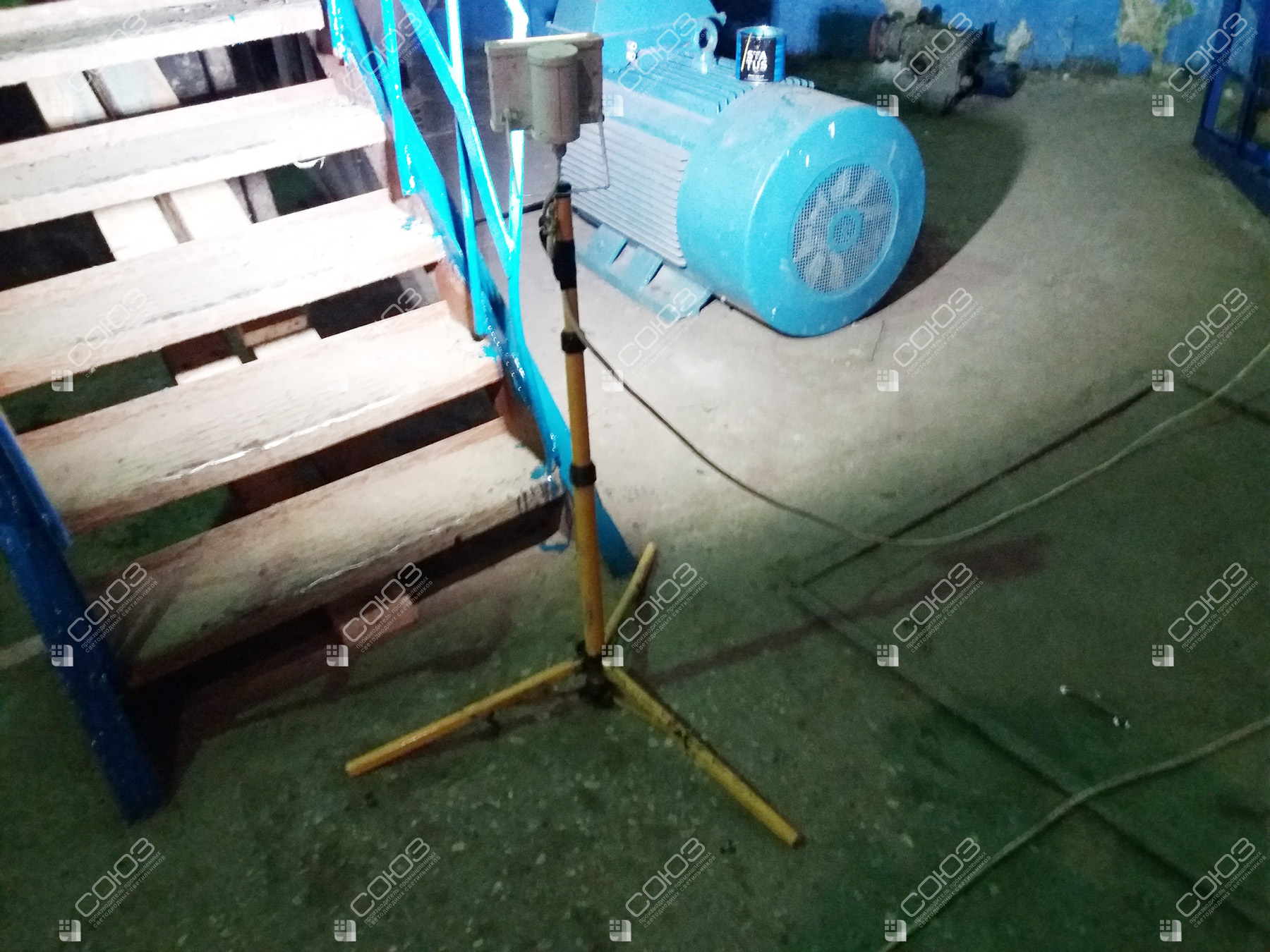

В насосном отделении применена передвижная по месту работ установка: два низковольтных светильника на общей планке телескопического штатива. Пост можно перенести к нужному агрегату, изменить высоту и направить приборы на оборудование и пространство рядом. В галерее показана установка в техническом помещении.
Корпуса насосов, трубопроводы и металлоконструкции создают тени даже при наличии общего света. Местное освещение помогает подвести свет к конкретному узлу во время осмотра, обслуживания или ремонта. Два независимо направляемых прибора позволяют распределить поток по разным сторонам рабочей зоны.
Оборудование проекта
Два СОЮЗ 23-20/1-67 (36В) на штативе
Два светильника по 20 Вт с поворотными скобами закреплены на общей планке. Телескопический штатив регулируется по высоте от 65 до 160 см и имеет раскладную треногу. Питание светильников — 36 В AC.
Особенности решения
Регулировка высоты
Телескопический штатив регулируется от 65 до 160 см. Высоту выбирают так, чтобы освещать нужный узел, сохраняя устойчивость опоры и свободный подход к оборудованию.
Два направления
Каждая поворотная скоба позволяет задать своё направление. Один прибор можно ориентировать на агрегат, второй — на соседнюю рабочую поверхность или пространство у места обслуживания.
Низковольтное исполнение
Оба светильника рассчитаны на 36 В переменного тока, рабочий диапазон 32–42 В AC. Для выбора системы подключения нужны параметры существующей сети и длина кабельной линии.
Что учесть при организации ремонтного света
На плане помещения отметьте насосы, трубопроводы, проходы и точки подключения. Штатив размещают на устойчивом основании с учётом раскрытия треноги; кабель не должен мешать перемещению персонала. После переноса проверяют направление света: сам агрегат или человек могут закрыть световой поток к ремонтируемому узлу.
Оборудование представлено в разделе светильников на 36 В; другие исполнения — в низковольтной линейке. Стационарное размещение той же модели можно сравнить с освещением сборочного портала, а работу среди сложных металлоконструкций — с освещением на строительстве танкера. Для постоянного общего света технического помещения отдельно подбирают промышленные светильники.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём местный свет для технического помещения
Пришлите фотографии насосного отделения, описание работ и параметры питания. Предложим светильники и подходящую комплектацию установки.
