Освещение участка визуального осмотра деталей светильником СОЮЗ 100 Вт
На участке визуального осмотра деталей используется промышленный СОЮЗ 24-100/1-67 мощностью 100 Вт. Широкий поток направлен на рабочую область; десять фотографий показывают размещение света и организацию участка.
Проект реализован на светильниках:
Решение на объекте
Освещение рабочего места визуального контроля деталей
На участке осмотра важно видеть поверхность детали с привычного положения контролёра. Для этой задачи применён промышленный светильник мощностью 100 Вт с широким углом излучения. Местный источник дополняет свет помещения и направляет поток к рабочей области, где оценивают состояние изделия и выполняют визуальный контроль.

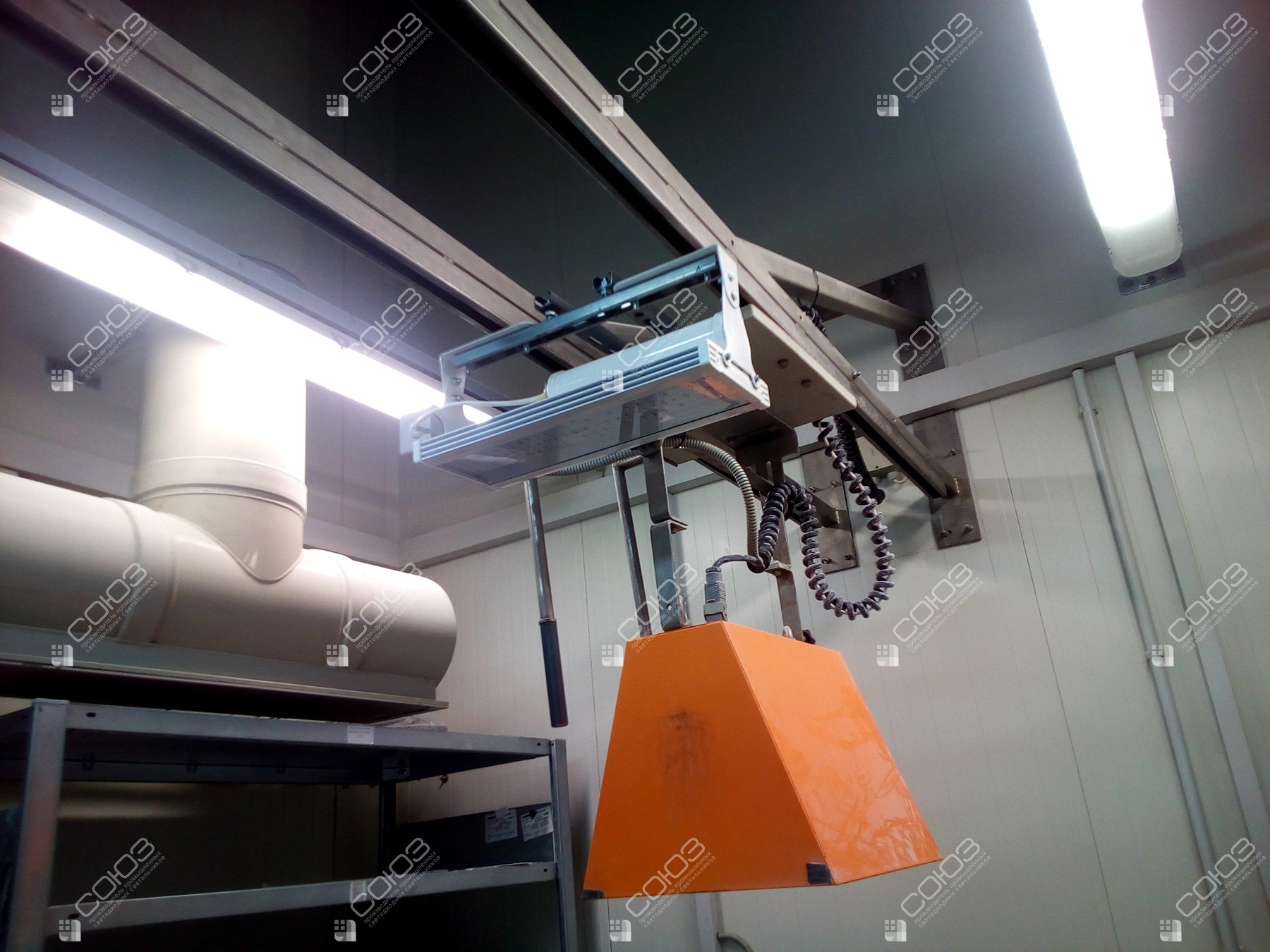

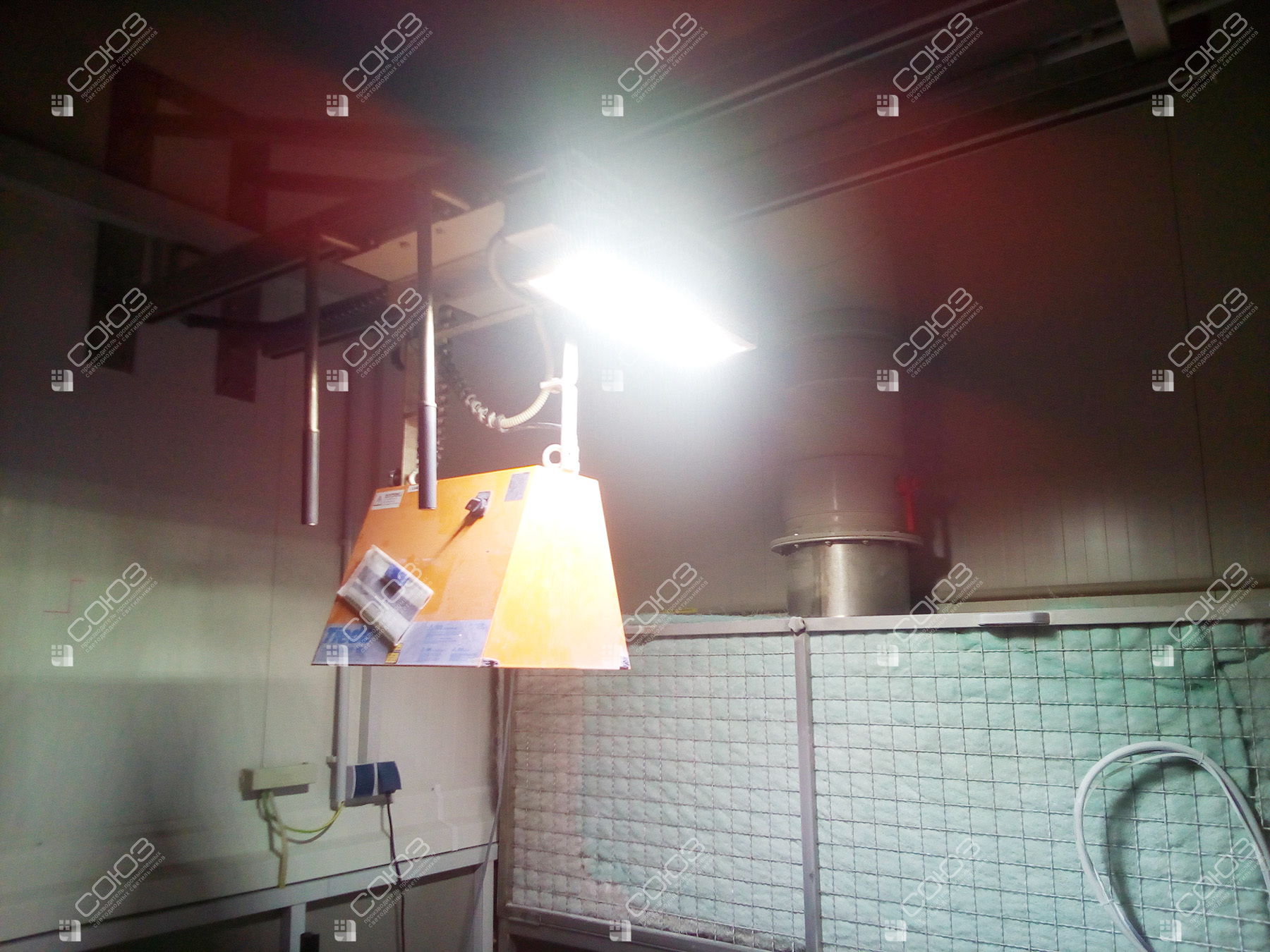

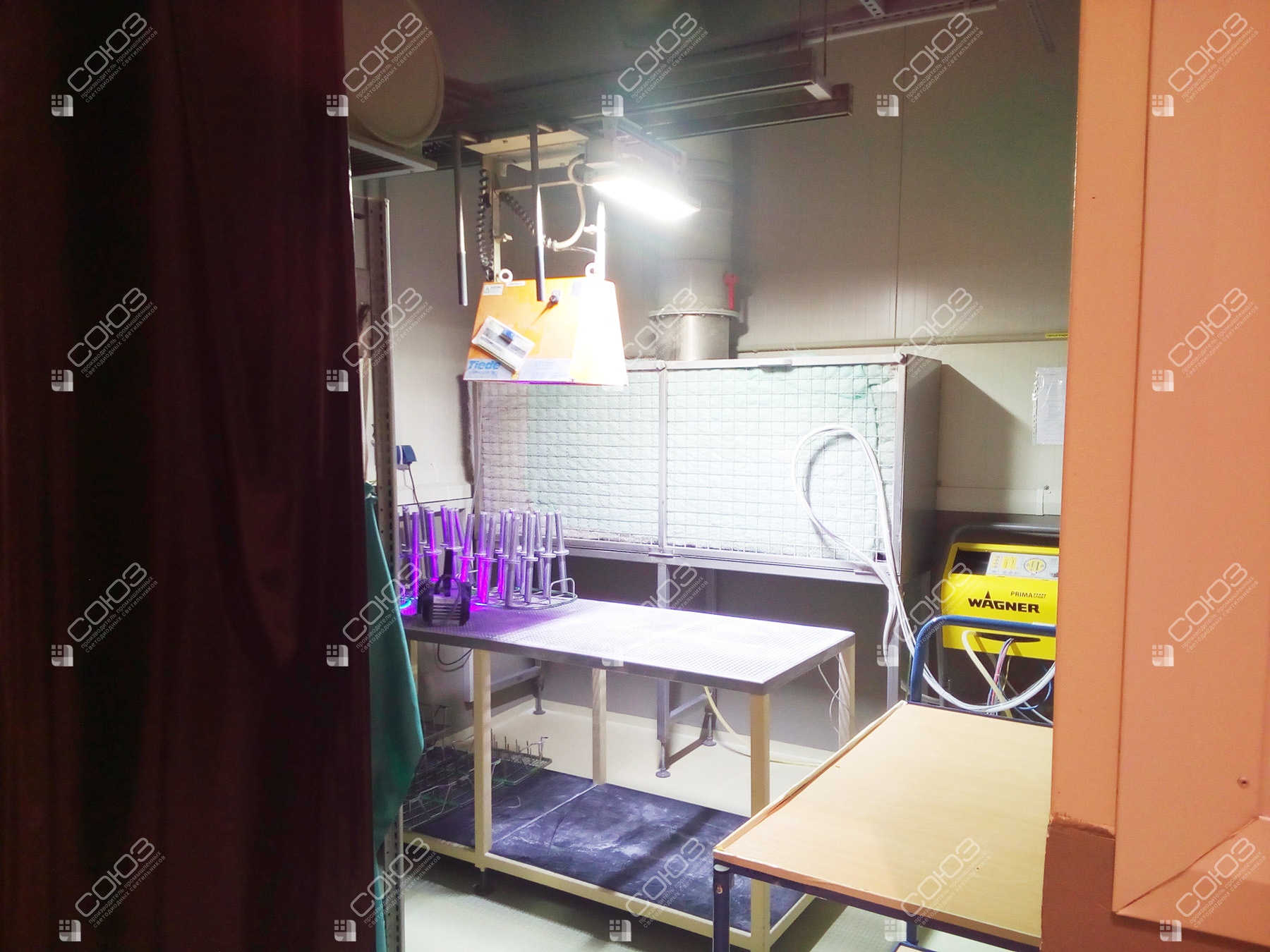

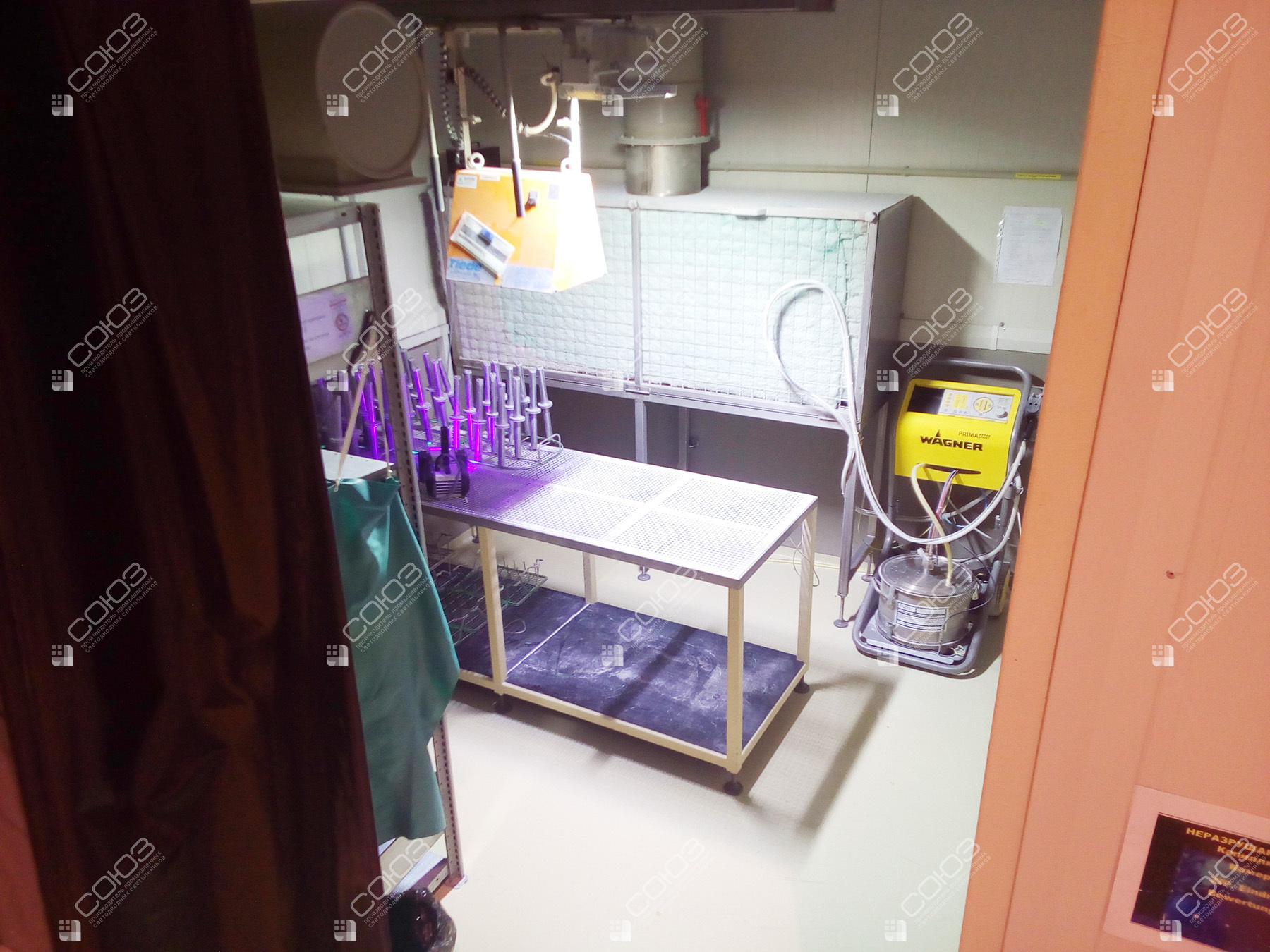

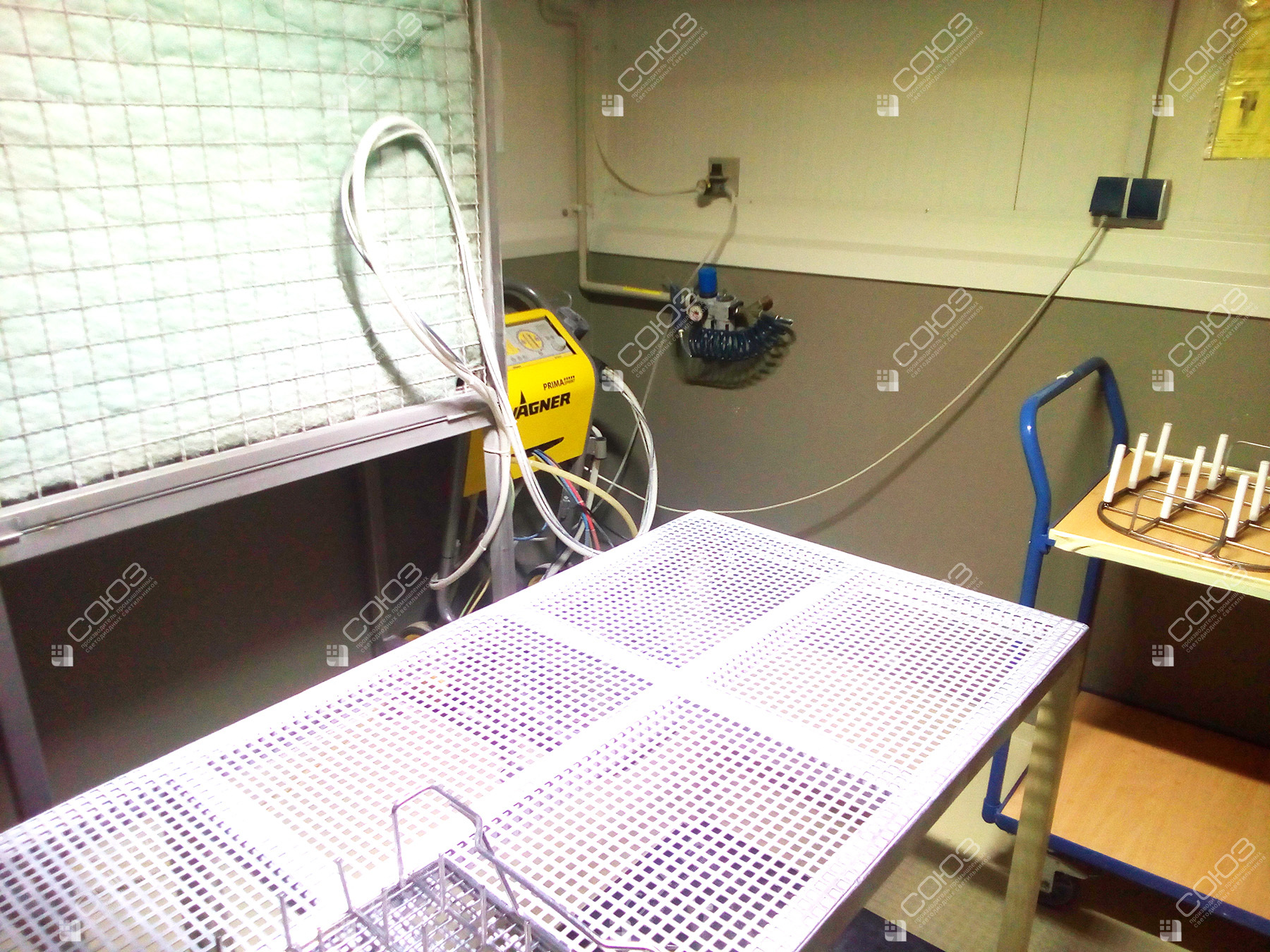

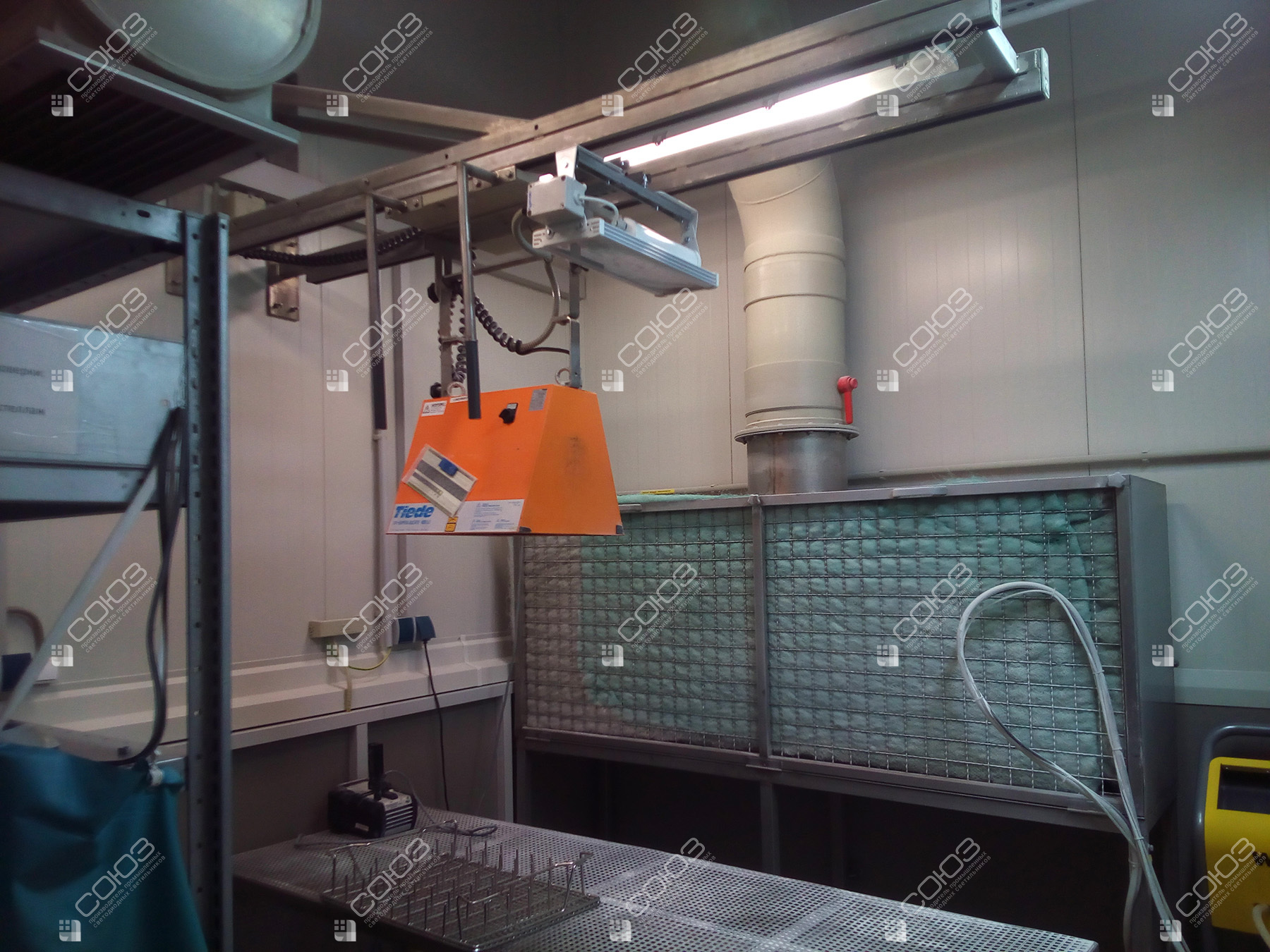

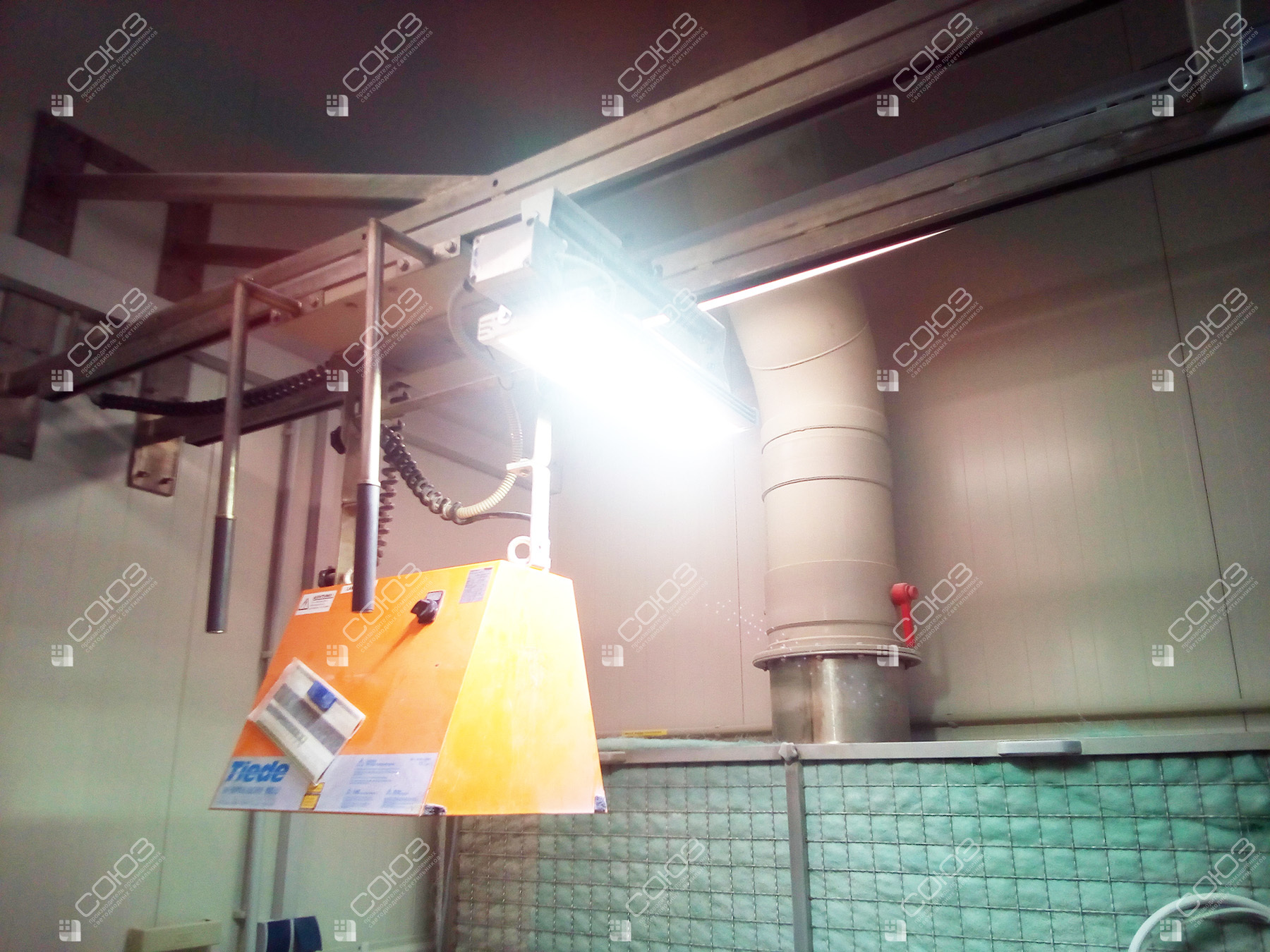

Десять фотографий позволяют рассмотреть компоновку участка. При подборе похожего решения учитывают материал, форму и размеры деталей: одна и та же схема по-разному работает на матовой поверхности и блестящем металле. Помимо количества света, значение имеют направление, отражения и тени. Поэтому размещение проверяют на характерных изделиях с реальной точки наблюдения.
Оборудование проекта
СОЮЗ 24-100/1-67

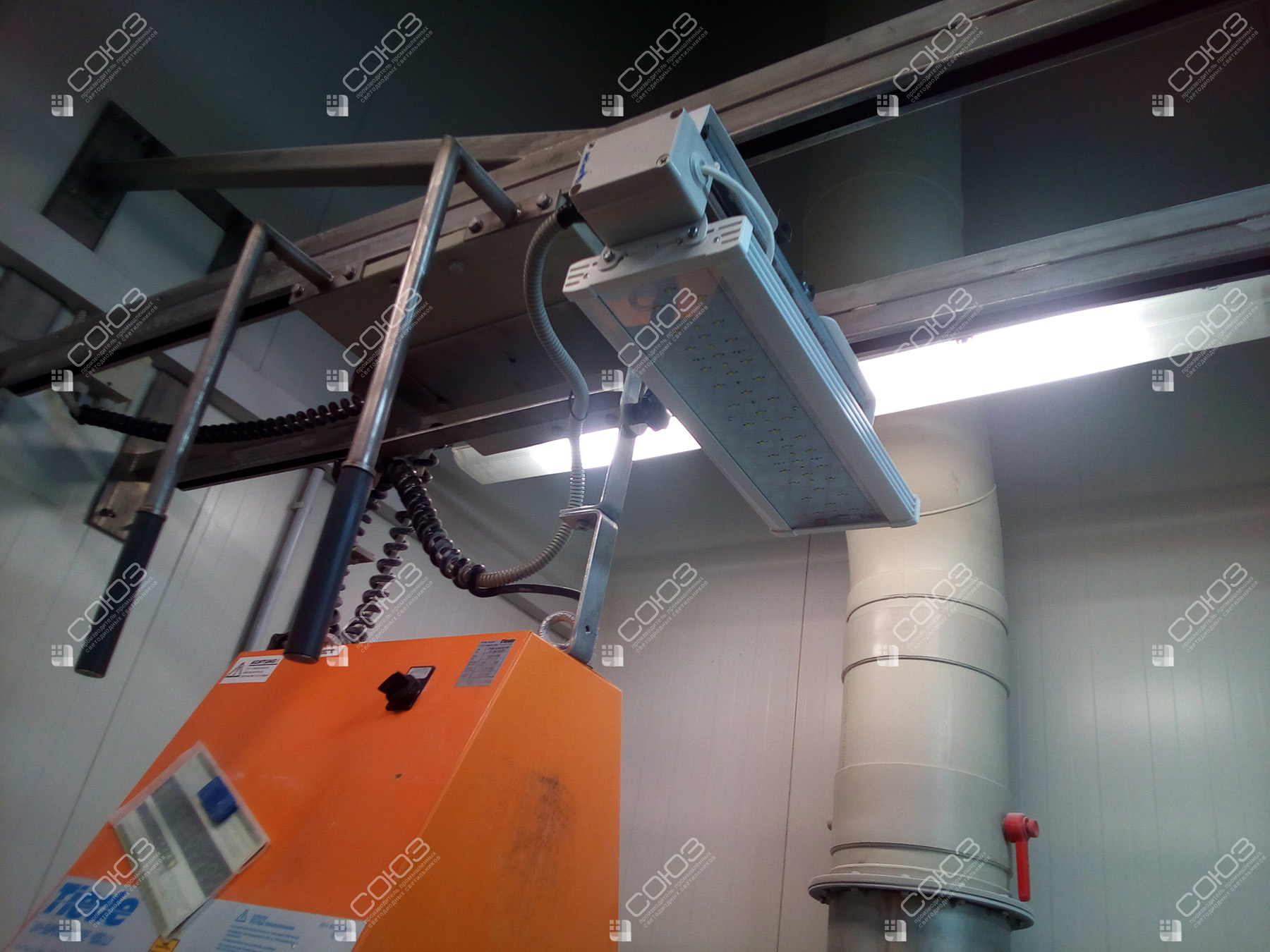

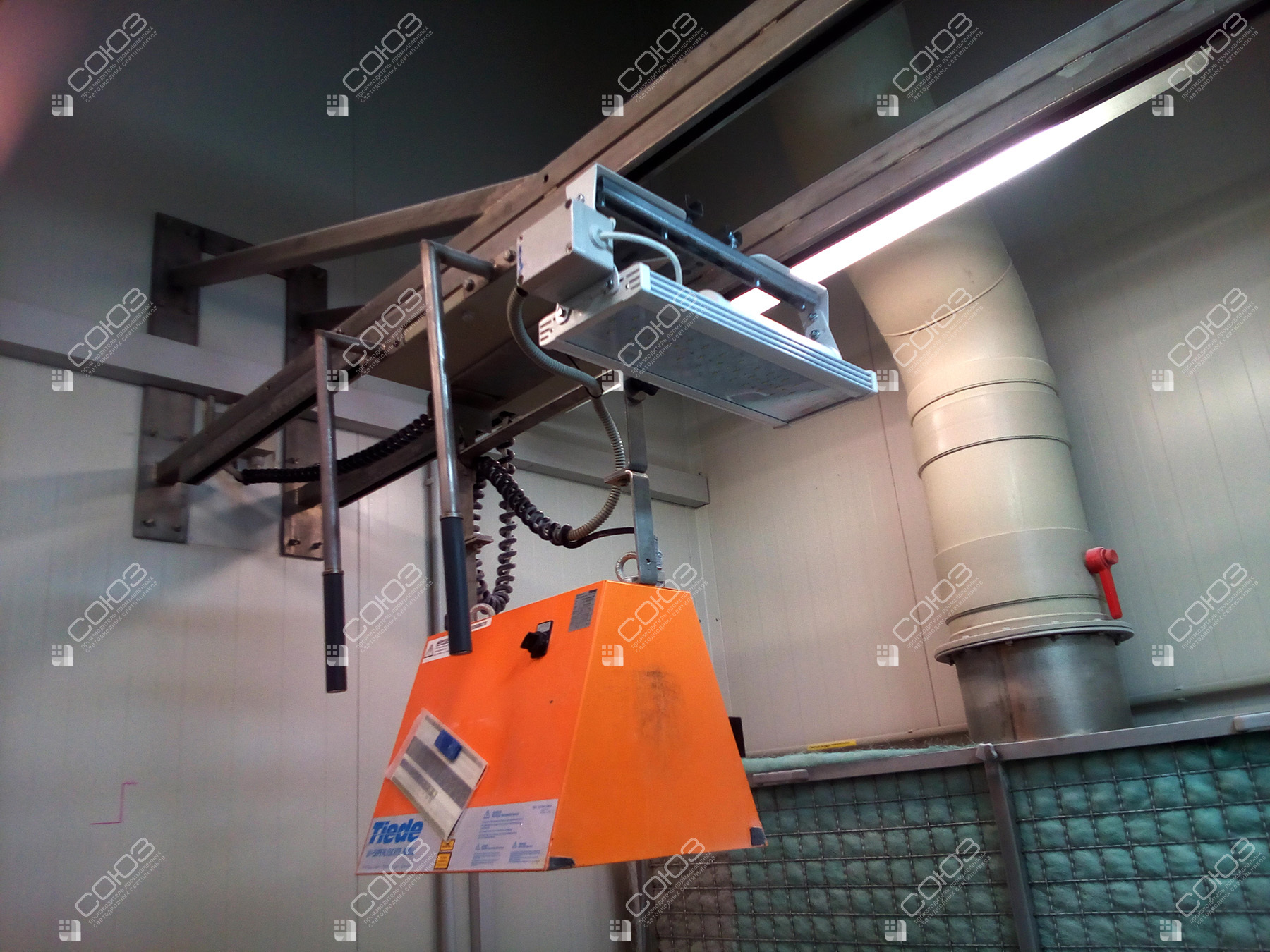

Накладной промышленный светильник с широким распределением света. Подходит для потолочного и подвесного размещения; при монтаже на Г-образные скобы корпус поворачивается на 30° влево или вправо.
Особенности решения
100 Вт и 16 407 лм
Световой поток помогает организовать освещение рабочей области. Нужную освещённость определяют по задаче контроля, расстоянию до поверхности и условиям общего света на участке.
Широкий угол 120°
Распределение подходит для охвата рабочей зоны. Направление выбирают так, чтобы руки, оснастка и сама деталь не создавали мешающую тень в месте осмотра.
Пульсация менее 1%
Этот показатель указан в характеристиках светильника. Для рабочего места также проверяют блики и отражения: низкая пульсация не заменяет правильной ориентации прибора.
Как подобрать свет под задачу визуального осмотра
Передайте размеры рабочего стола, фотографии типовых деталей и описание проверяемых поверхностей. Укажите высоту установки, положение человека и действующее общее освещение. Для блестящего металла полезно проверить несколько направлений: яркое отражение может закрывать нужный участок. Качество видимости оценивают по реальной операции, а окончательное размещение подтверждают расчётом и проверкой на месте.
Сравните промышленные накладные светильники, решения для цехов и для местного освещения оборудования. Посмотрите рабочую зону Amada AC2510NT и дополнительный свет в покрасочной камере. Для каждого процесса требуется своя схема. Крепление 24-й серии рассчитано на горизонтальную поверхность или подвес; допустимую регулировку и комплект монтажа уточняют по карточке. При организации контроля оставляют доступ для обслуживания и учитывают возможную смену номенклатуры деталей на рабочем месте.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём освещение для вашего участка контроля
Пришлите фотографии деталей и рабочего места, размеры зоны и требования к осмотру. Поможем выбрать светильник и направление потока для вашей операции.
