Освещение насосного отделения светильниками 36 В

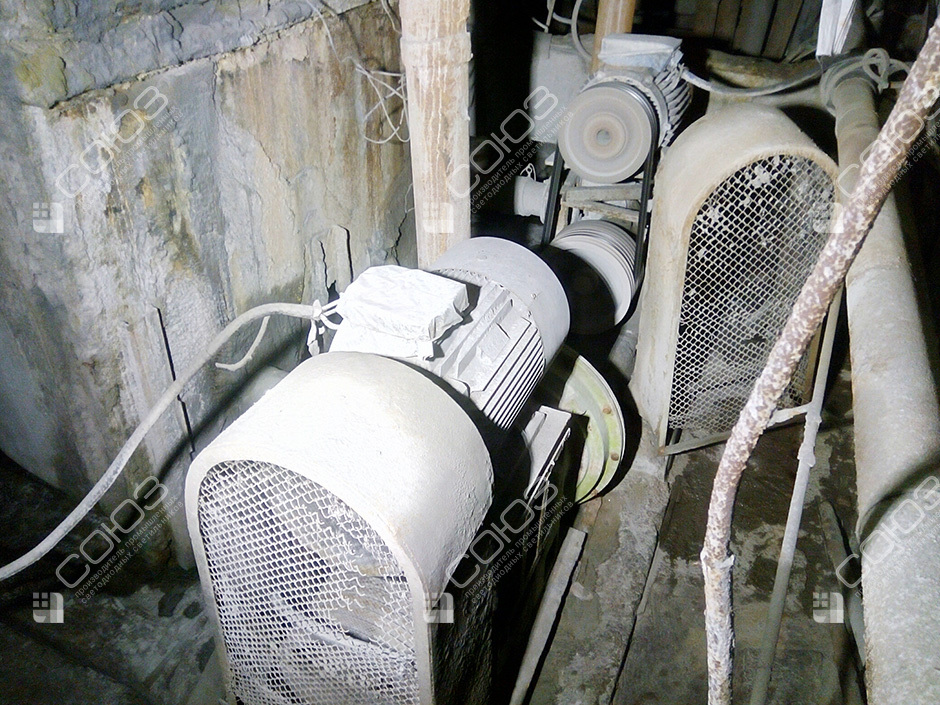

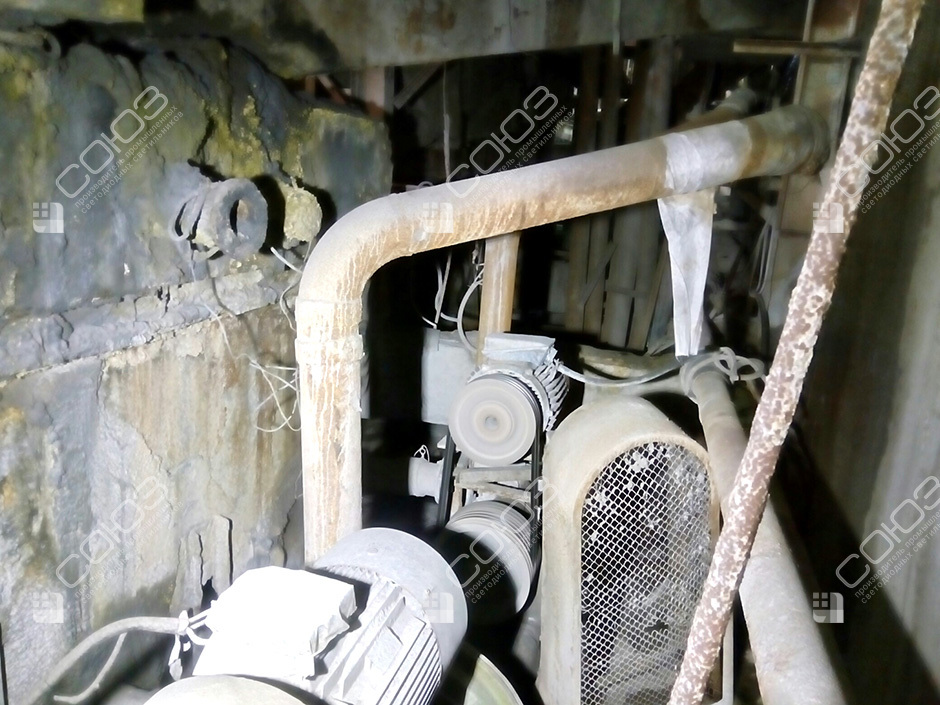

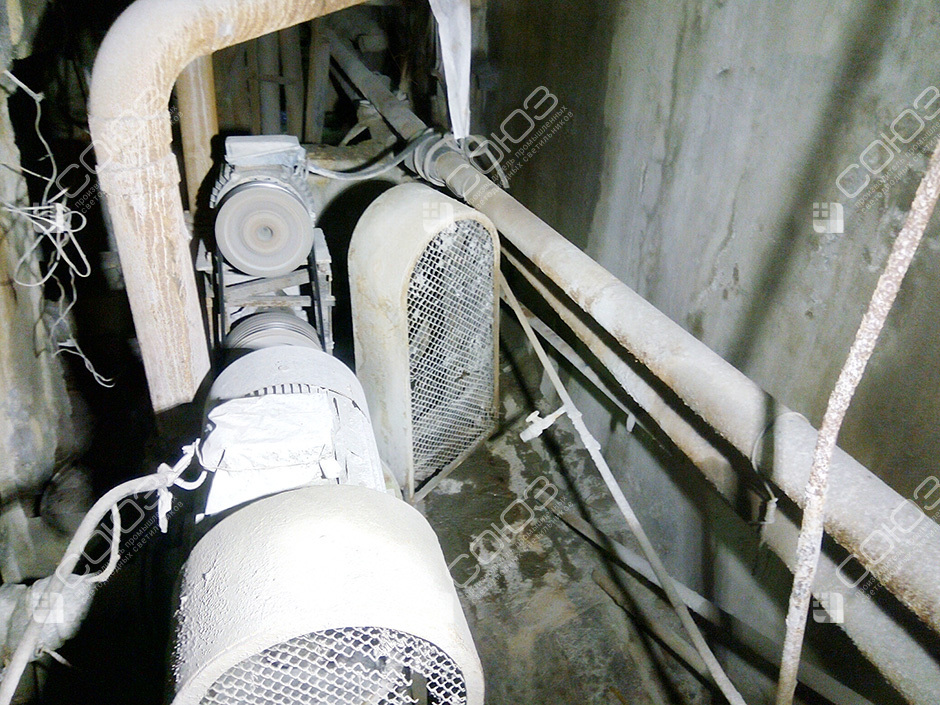

В насосном отделении установлены СОЮЗ 23-20/1-67 на 36 В переменного тока. Девять фотографий показывают компактные приборы рядом с конструкциями, трубопроводами и зонами обслуживания насосного оборудования.
Проект реализован на светильниках:
Решение на объекте
Свет возле насосов и трубопроводной арматуры

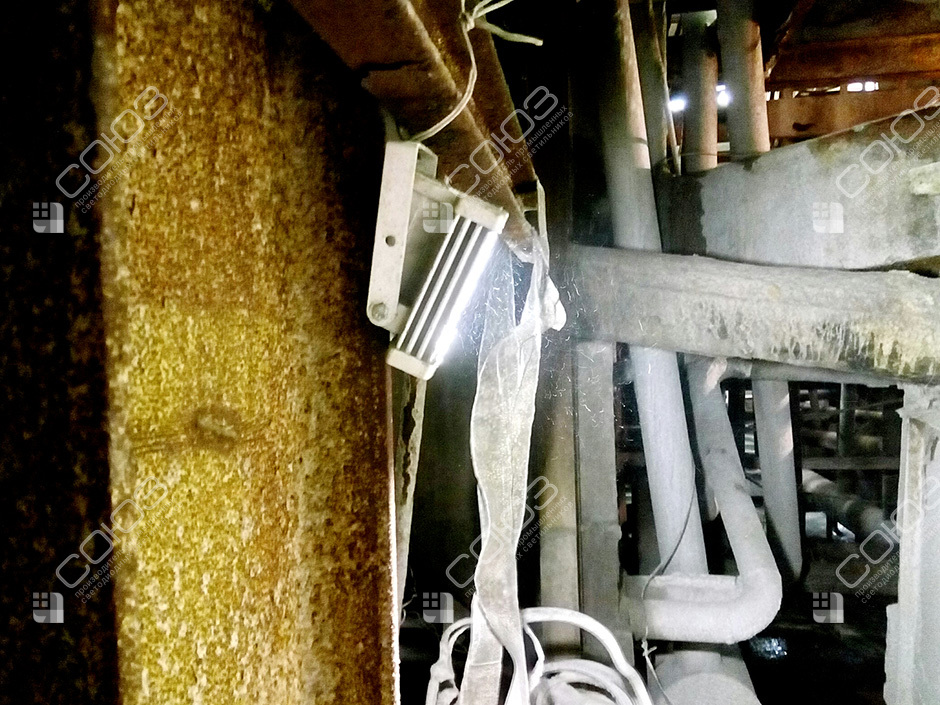

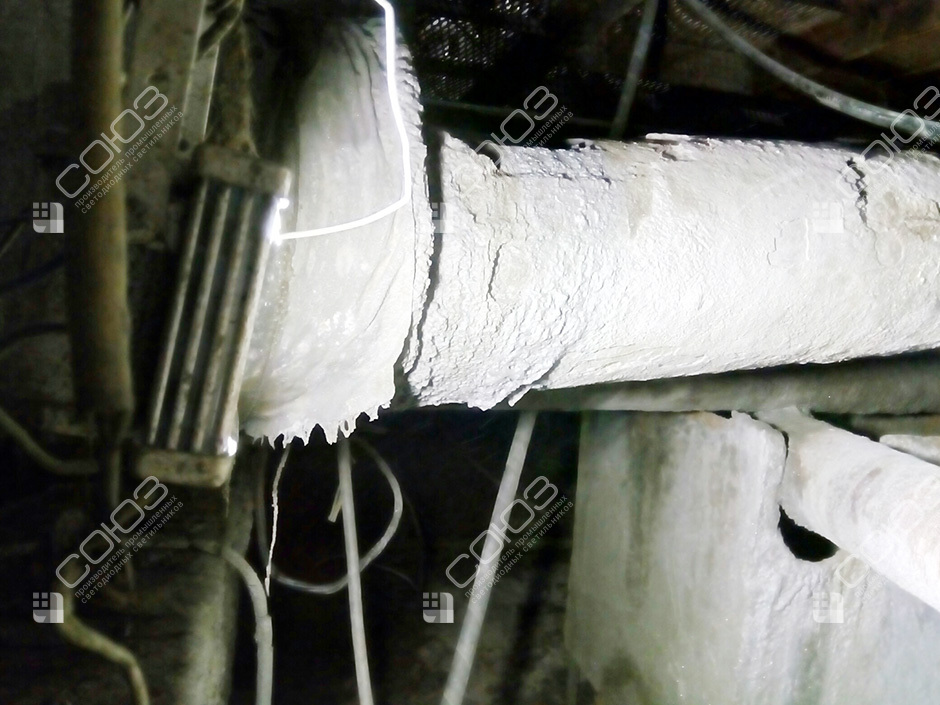

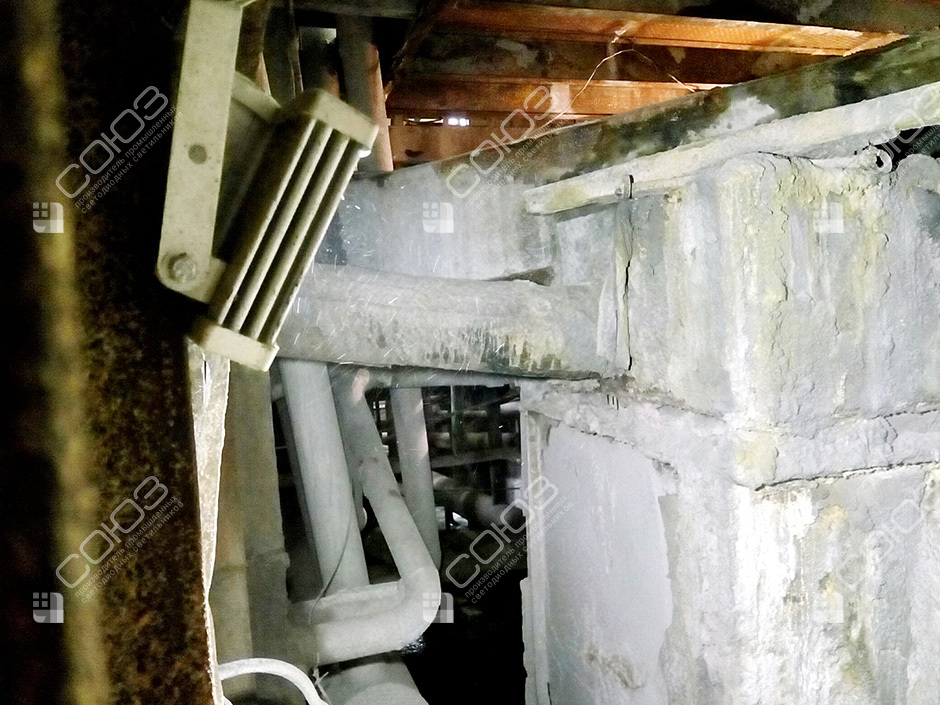

Насосное отделение требует обзора сразу нескольких поверхностей: пола возле агрегата, соединений труб и мест управления арматурой. Свет из одной точки может хорошо выделить переднюю часть оборудования и оставить в тени обратную сторону. На фотографиях проекта приборы размещены непосредственно среди конструкций, близко к обслуживаемой зоне.

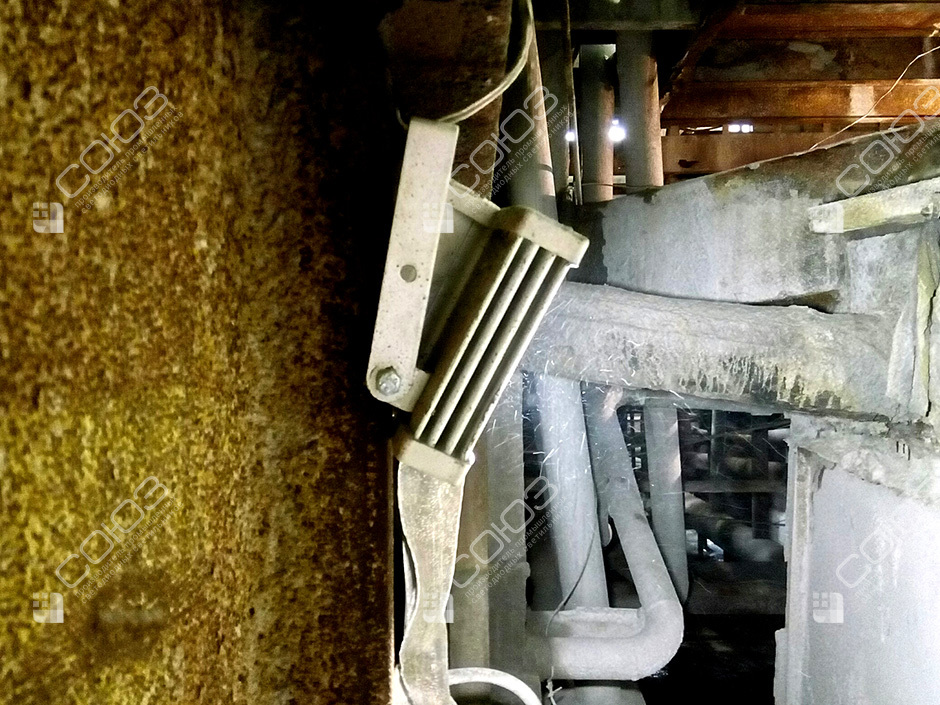

Такой подход позволяет выбирать направление отдельно для каждой точки. На крупном плане видны алюминиевый корпус и поворотная скоба у вертикального основания. При подготовке аналогичного решения важно проверить, остаётся ли свободный доступ к насосу и крепежу. Светильник не должен занимать место, необходимое для снятия узла. Положение кабеля также согласуют с обслуживанием: после ремонта оборудования его не должно зажимать между деталями или натягивать на вводе.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
На что смотреть при осмотре насосного отделения
Соединения и арматура
Выбирают направление, при котором различимы обслуживаемые поверхности. Вентиль, фланец и пространство за трубой могут требовать разных точек наблюдения.
Мокрые поверхности
Отражения от воды и металла учитывают с позиции человека. Полезно проверить, не оказывается ли яркий источник прямо перед глазами при наклоне.
Разборка агрегата
Место прибора увязывают с зоной ремонта. Доступ к креплению, кабелю и экрану сохраняют при штатном положении оборудования и открытых защитных элементах.
Данные для выбора низковольтного освещения
Подготовьте план насосов и трубопроводов с шириной проходов. Укажите места считывания показаний, осмотра соединений и регулярного обслуживания. Дополните план фотографиями с обеих сторон насосного ряда. Для питания нужны сведения об источнике 36 В и длине линии до каждого участка.
В каталоге сравните светильники на 36 В, низковольтные модели и освещение цехов и технических помещений. Полезно посмотреть насосную станцию с исполнением 24 В и насосную с переносным светом на треноге. Эти решения различаются питанием и способом установки. Для постоянного освещения отделения выбирают точки с учётом всех обслуживаемых агрегатов, а локальную подсветку согласуют по конкретным операциям.
Проверка света, питания и условий эксплуатации
Страница нормы освещённости помогает определить требования к зонам отделения. IES-файлы позволяют рассчитать освещение с учётом взаимного положения насосов и источников, а кривые силы света поясняют распределение потока. Значение 2710 лм относится к светильнику; освещённость на соединении зависит от расстояния и теней.
Уточните маркировку СОЮЗ и технический паспорт. В этом проекте используется переменный ток 36 В, допустимое рабочее напряжение модели — 32–42 В. Защита IP67 относится к оболочке прибора. При подготовке монтажа отдельно выбирают кабельные соединения и учитывают влажность, температуру и состав технологической среды. Для устойчивого результата важен доступ к очистке экрана в течение эксплуатации.
