Освещение промышленной насосной станции светильниками 24 В
На промышленной насосной станции применены СОЮЗ 23-40/1-67 на 24 В постоянного тока. Восемь фотографий показывают освещение насосного ряда, трубопроводов и прохода вдоль оборудования.
Проект реализован на светильниках:
Решение на объекте
Видимость насосного ряда и маршрута обслуживания

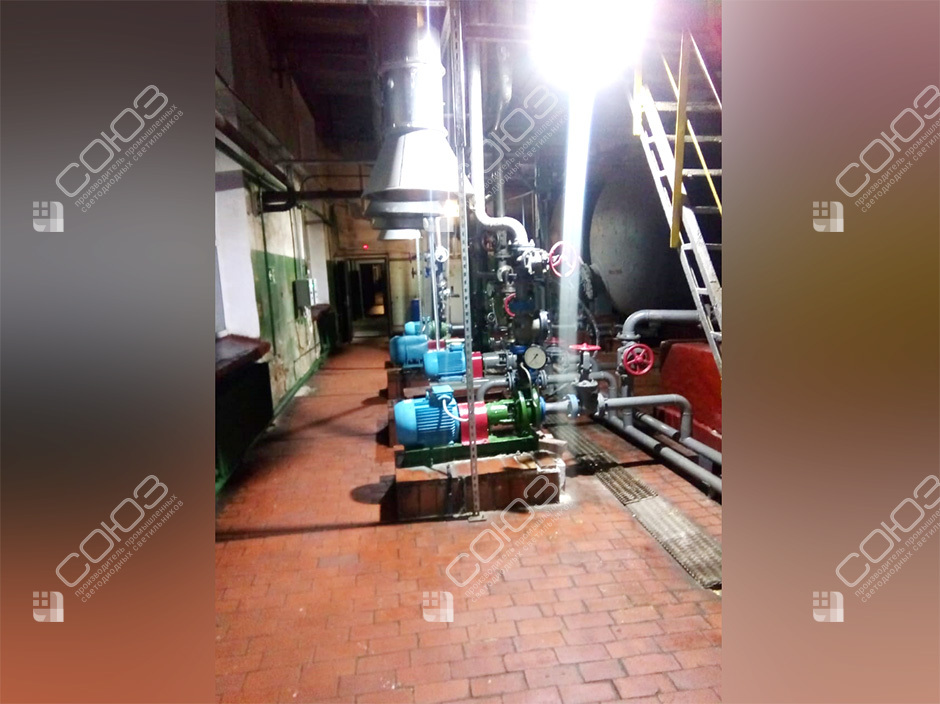

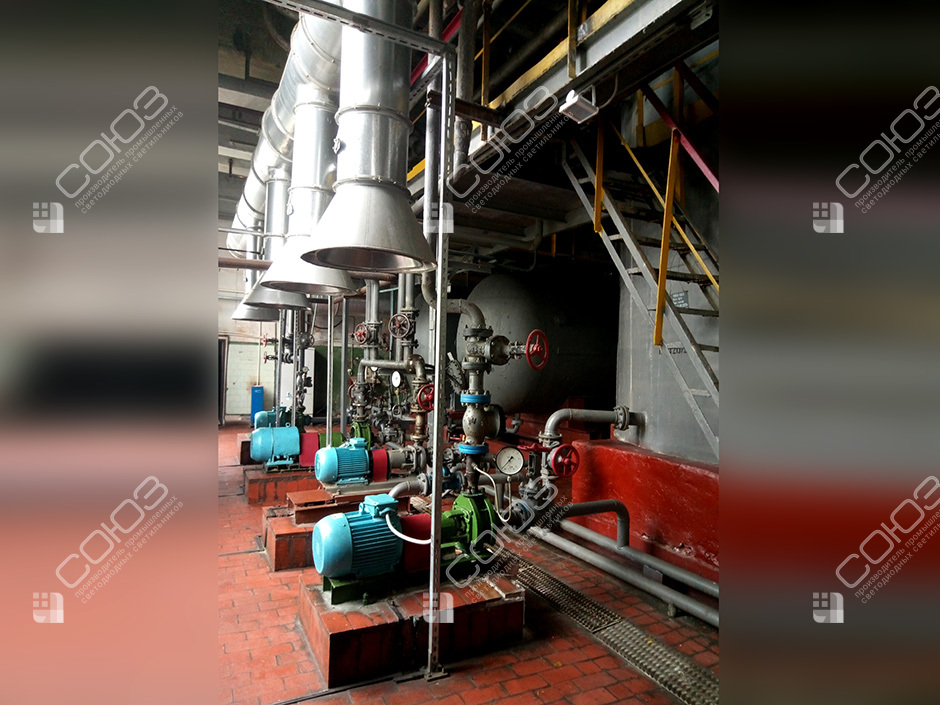

На общем снимке видны несколько насосов на основаниях, трубопроводы и проход вдоль стены. Здесь свет нужен одновременно на горизонтальном полу и на деталях оборудования: корпусах, соединениях, арматуре. Если ориентироваться только на освещённость свободного прохода, обслуживаемая сторона агрегата может остаться в тени.
В проекте используются низковольтные светильники мощностью 40 Вт со световым потоком 6099 лм. При повторении такой схемы положение источников связывают с расположением насосов и точками осмотра. Трубы и вертикальные элементы способны перекрывать поток, а металлические поверхности — создавать отражения. Поэтому полезно рассматривать каждый насос с нескольких рабочих позиций. Направление выбирают так, чтобы сотрудник видел нужный узел при штатном обходе и имел возможность подойти к нему с инструментом.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)

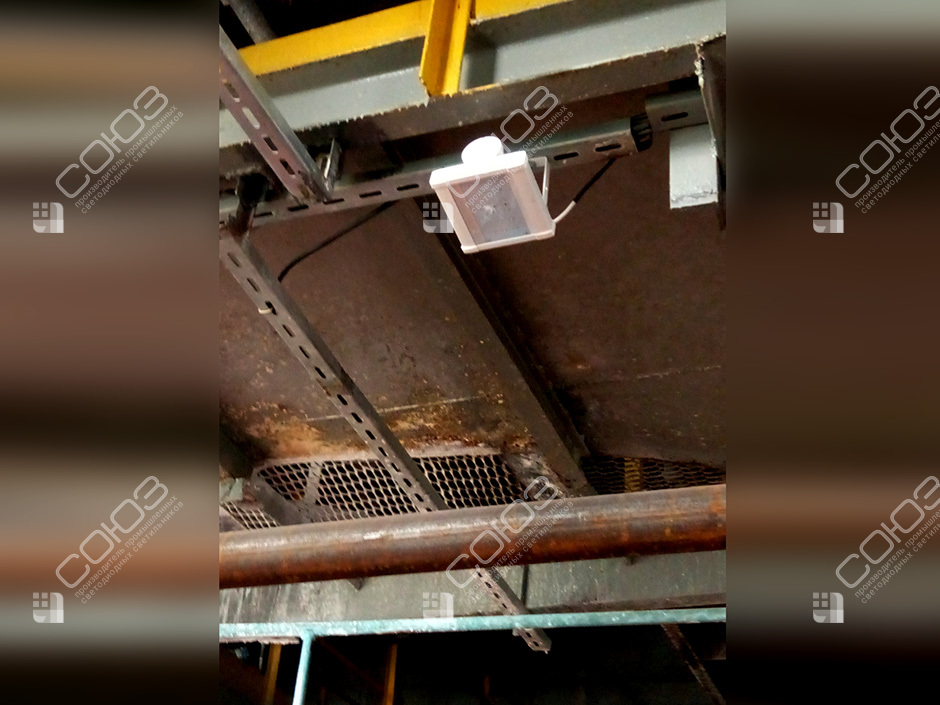

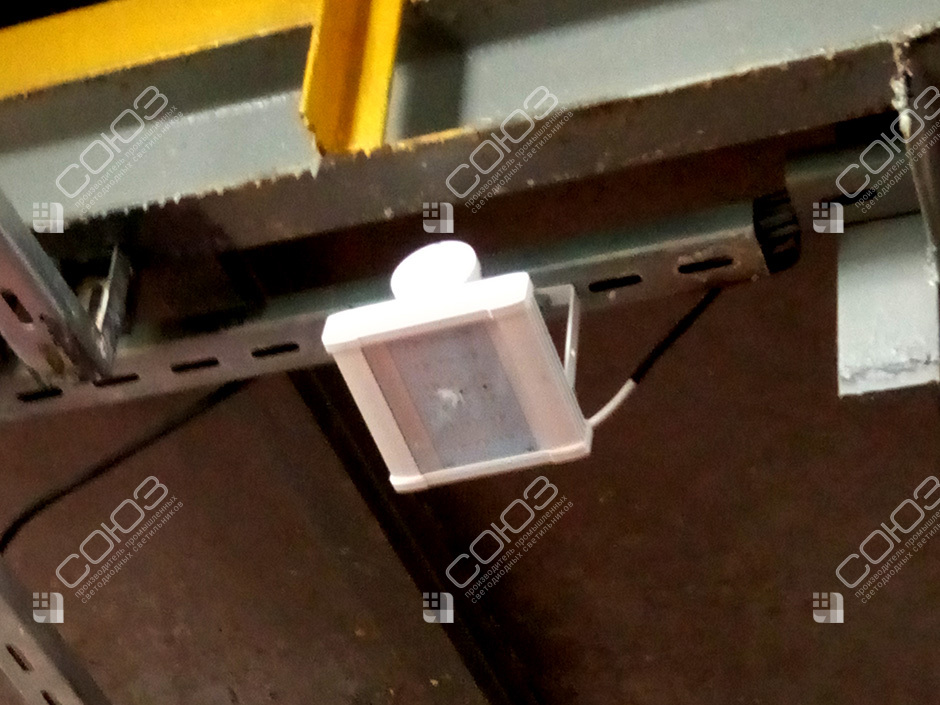

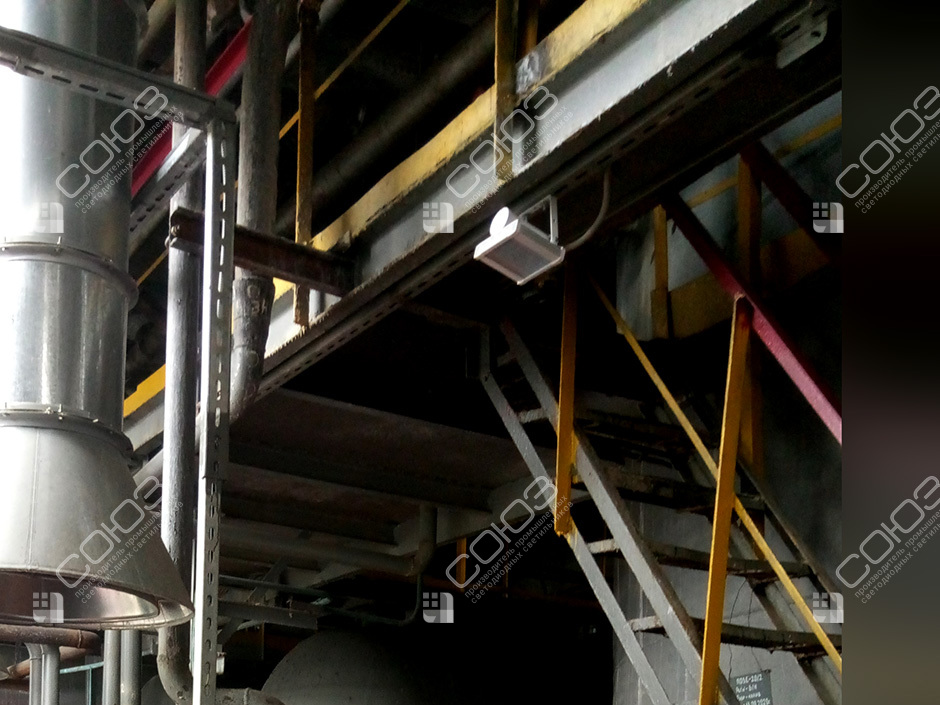

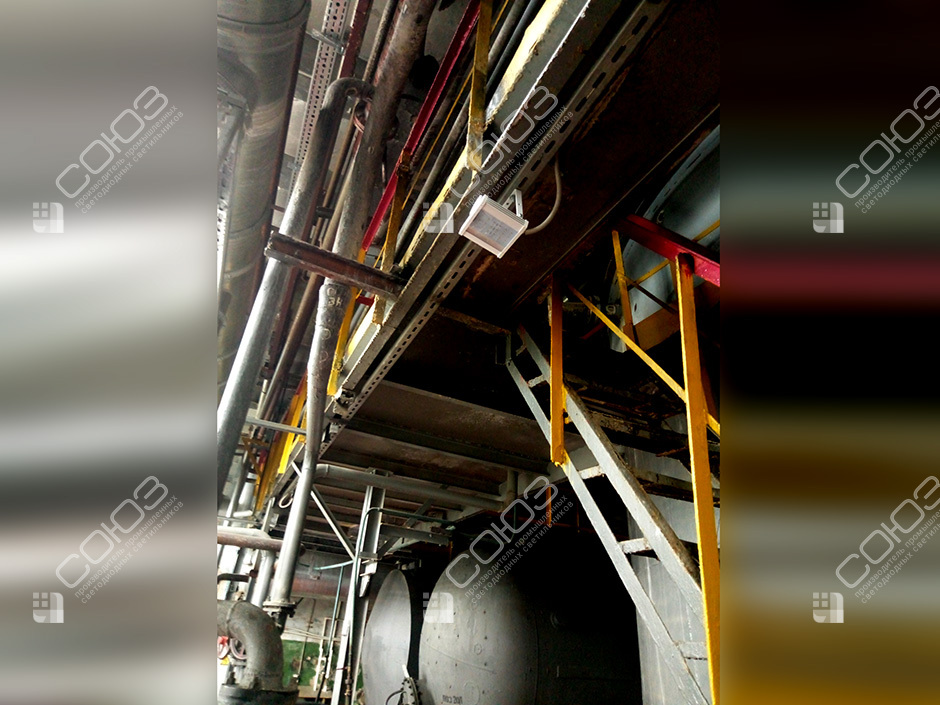

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности освещения насосного ряда

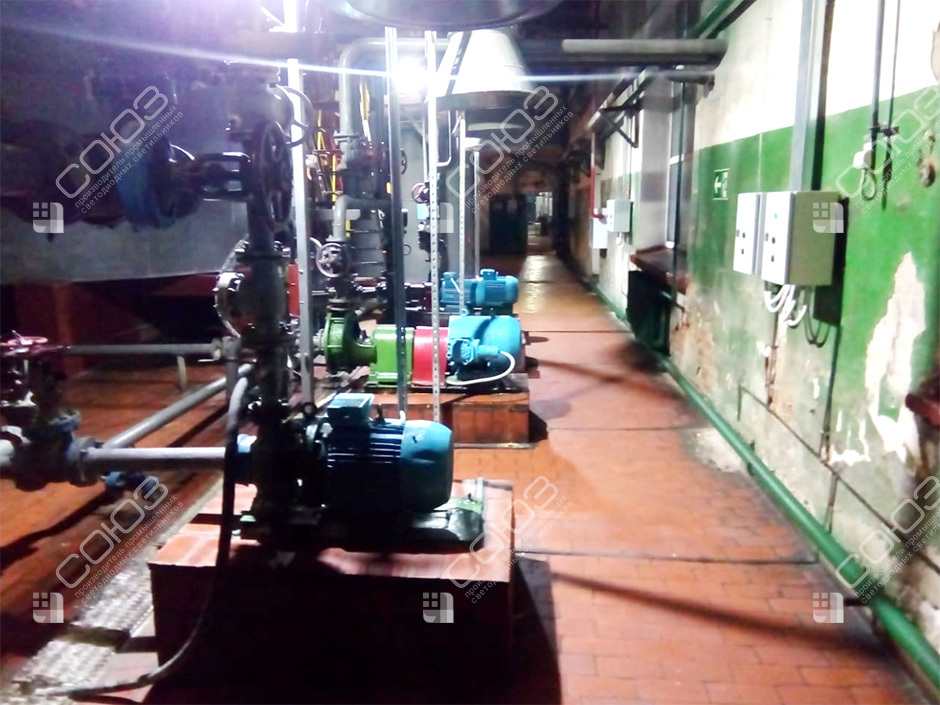

Проход вдоль стены
Проверяют видимость пола, выступающих оснований и подходов к агрегатам. Оборудование, стоящее между источником и проходом, учитывают как препятствие для света.
Арматура и соединения

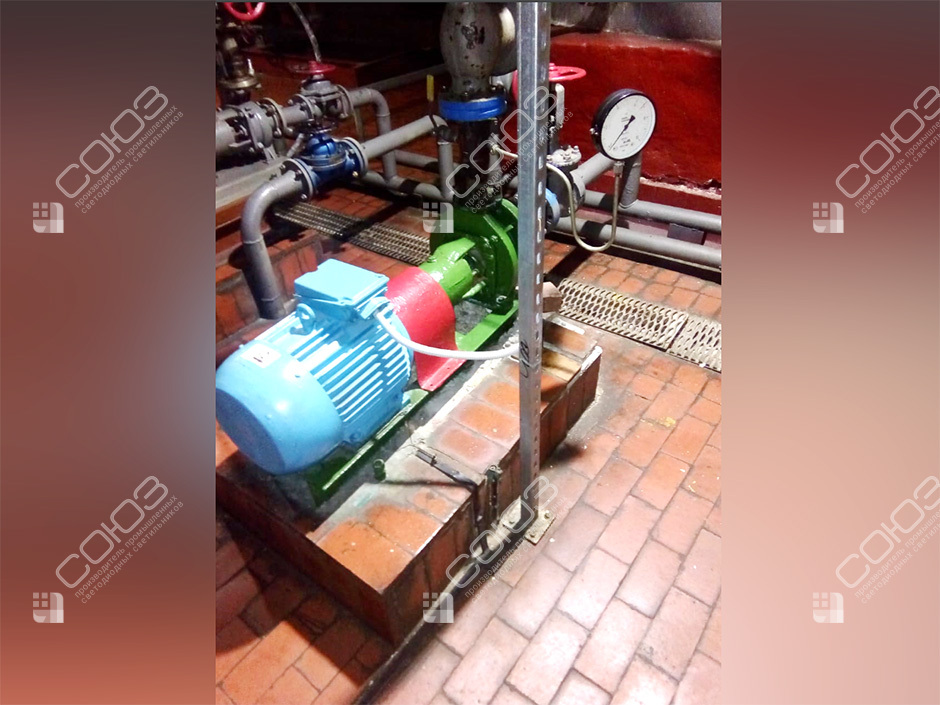

Освещение оценивают на реальных поверхностях осмотра. Яркий корпус двигателя не означает, что хорошо различимы соединения за ним или выше него.
Ремонтный доступ
Приборы и кабели располагают с учётом снятия узлов. Светильник не должен мешать обслуживанию соседнего насоса или доступу к его креплению.
Задание на освещение насосной станции
Подготовьте план насосного ряда с размерами проходов и высотой труб. Обозначьте точки считывания показаний, осмотра и ремонта. Приложите фотографии с обеих сторон оборудования и укажите параметры сети 24 В. Для длинных линий важны нагрузка, расстояние до источника и сечение кабеля.
Сравните светильники 24 В, низковольтный каталог и освещение технических помещений. Посмотрите насосное отделение с питанием 36 В и другую насосную с моделью 40 Вт. У этих решений различается электрическое исполнение. Для новой станции его выбирают по проектной сети, а направление и количество приборов определяют по планировке насосов и выполняемым операциям обслуживания.
Проверка света на полу и оборудовании
Используйте нормы освещённости для разделения требований к проходам и рабочим местам. IES-файлы позволяют проверить горизонтальные и вертикальные поверхности в расчётной модели. Кривые силы света помогают понять распределение потока 120° и оценить, где трубы создадут тени при выбранном расположении приборов.
Перед поставкой сверяют маркировку СОЮЗ и технический паспорт. Рабочее питание этой модели — 18–32 В постоянного тока; при монтаже соблюдают полярность. Сведения о влажности, температуре, возможных брызгах и составе среды передают отдельно. IP67 относится к корпусу светильника, поэтому вводы и кабельные соединения также должны соответствовать условиям объекта. Доступ для очистки и замены предусматривают в схеме размещения.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
