Освещение охраняемого периметра прожекторами СОЮЗ 40 Вт
Прожекторы СОЮЗ 23-40/3-67 с узким пучком 25° для освещения протяжённого периметра. На фотографиях — размещение приборов на металлической конструкции и организация подключения.
Проект реализован на светильниках:
Решение на объекте
Направленный свет вдоль ограждения

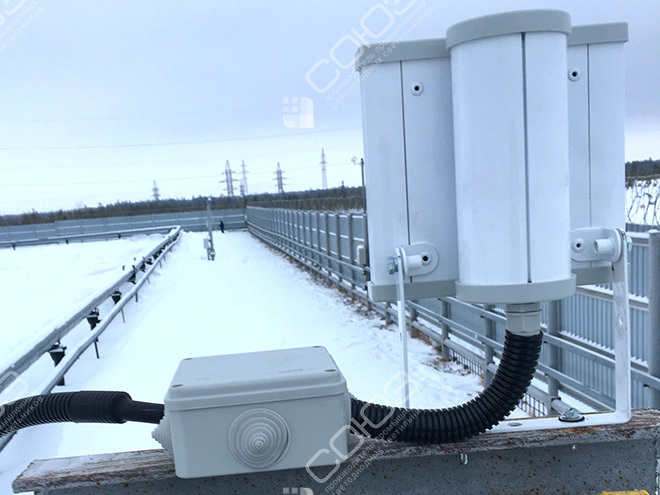

У охраняемого периметра вытянутая геометрия: свет требуется вдоль границы участка, а не только непосредственно под местом установки. На фотографиях показан компактный прожектор на металлической конструкции рядом с ограждением. Кронштейн позволяет задать направление, а расположенная рядом коробка соединений помогает организовать подвод питания к прибору. Для такого решения особенно важны обзор вдоль линии и отсутствие глубоких провалов между соседними световыми пятнами.
В проекте представлен прожектор мощностью 40 Вт с углом 25°. Узкая оптика концентрирует поток на выбранном направлении. Её нельзя оценивать только по яркости небольшого участка под лучом: необходимо проверить всю полосу, повороты ограждения и зоны за выступающими конструкциями. Фотографии показывают исполнение установки; равномерность и достаточность освещения для конкретной территории определяют расчётом и проверкой после монтажа.
Оборудование проекта
СОЮЗ 23-40/3-67 (220В)
Поворотная скоба позволяет направить свет вдоль выбранного участка. Линзы формируют концентрированный пучок 25°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что учитывать на длинной линии
Продольное направление
Пучок направляют вдоль нужного участка. Наклон подбирают так, чтобы свет не уходил выше ограждения и не создавал яркую точку прямо перед наблюдателем.
Повороты и разрывы
У ворот, углов и изменения уровня земли схему проверяют отдельно. Простого повторения одинакового шага приборов на всей границе может оказаться недостаточно.
Крепление и проводка
Металлическая опора должна удерживать установленное направление. Соединения, вводы и трассу кабеля выбирают с учётом осадков, механических воздействий и доступа для обслуживания.
Подбор приборов по геометрии периметра
Для сравнения оптики откройте светодиодные прожекторы. Если одновременно требуется осветить проезд вдоль забора, рассмотрите уличные светильники: у них другая задача распределения потока. В материале о проверке характеристик перед покупкой объясняем, почему одних ватт недостаточно для выбора. Укажите длину и ширину контролируемой полосы, высоту крепления и препятствия на пути света.
Сравните этот пример с освещением периметра склада и ещё одним проектом освещения периметра. Сопоставлять стоит не только мощность, но и размещение приборов относительно линии ограждения. Для нового объекта полезны план с воротами и фотографии с уровня наблюдения: так проще увидеть участки, которые закрываются стойками, растительностью или оборудованием.
Расчёт и подготовка к эксплуатации
Для исходного задания используйте нормы освещённости: требования определяют по назначению конкретной зоны. IES-файлы позволяют проверить выбранную модель в расчётной программе и увидеть распределение освещённости между точками крепления. Материал про кривые силы света поможет понять отличие узкого луча 25° от широкого света и оценить, где концентрация потока полезна, а где потребуется другое исполнение.
Перед заказом сверьте маркировку СОЮЗ, чтобы сохранить нужную оптику и питание. Через технический паспорт уточните условия эксплуатации и порядок монтажа. После установки полезно осмотреть периметр в темноте с нескольких направлений: проверить ворота, изгибы и подходы, оценить яркость источников в поле зрения. Если на участке предусмотрены камеры, их положение и требования к сцене учитывают отдельно при подготовке задания.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подобрать освещение периметра
Отправьте план границы участка, высоты крепления и фотографии ворот. Подберём мощность, оптику и расположение приборов под вашу контролируемую полосу.
