Освещение периметра цеха уличными светильниками СОЮЗ 100 Вт

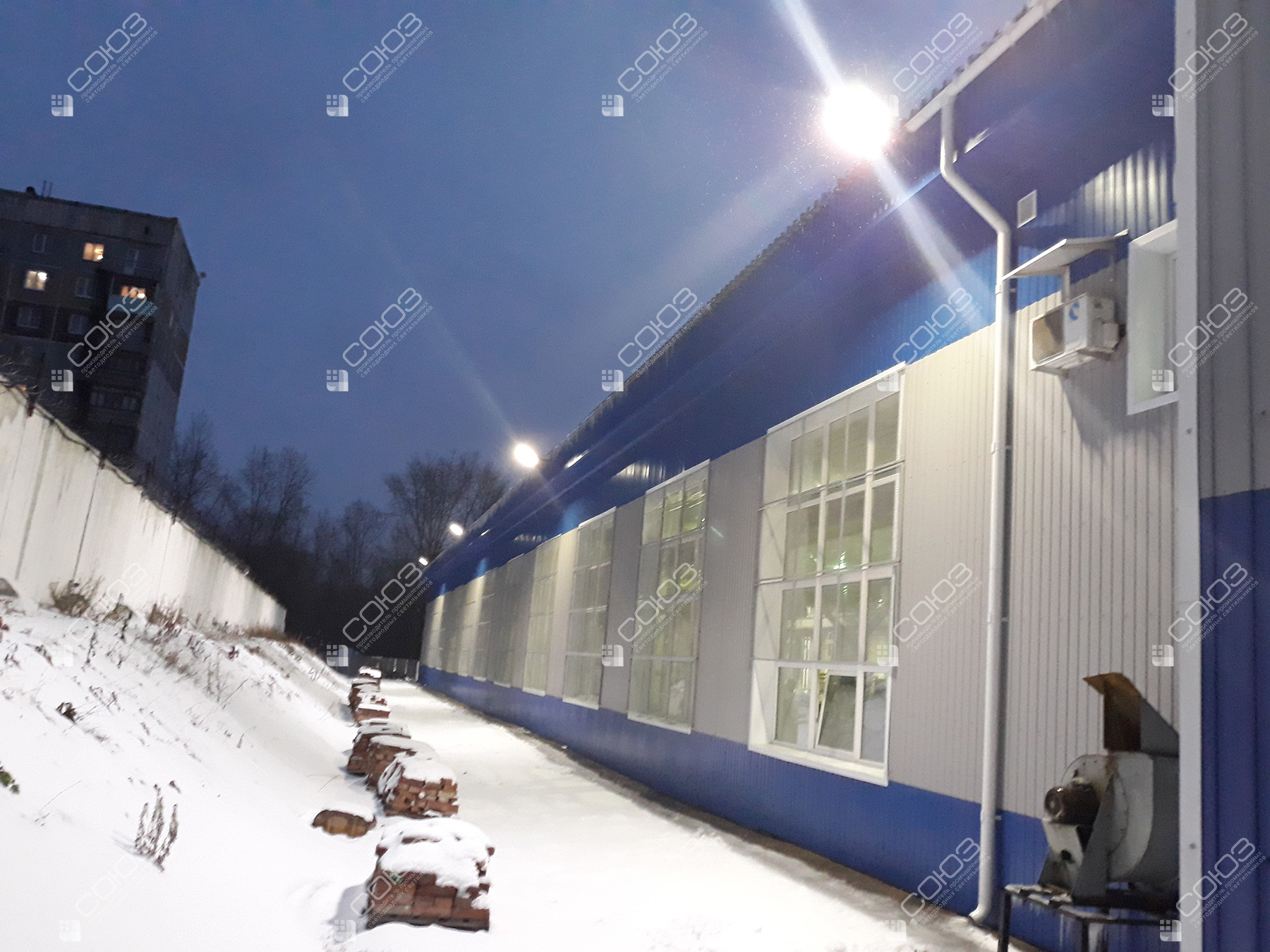

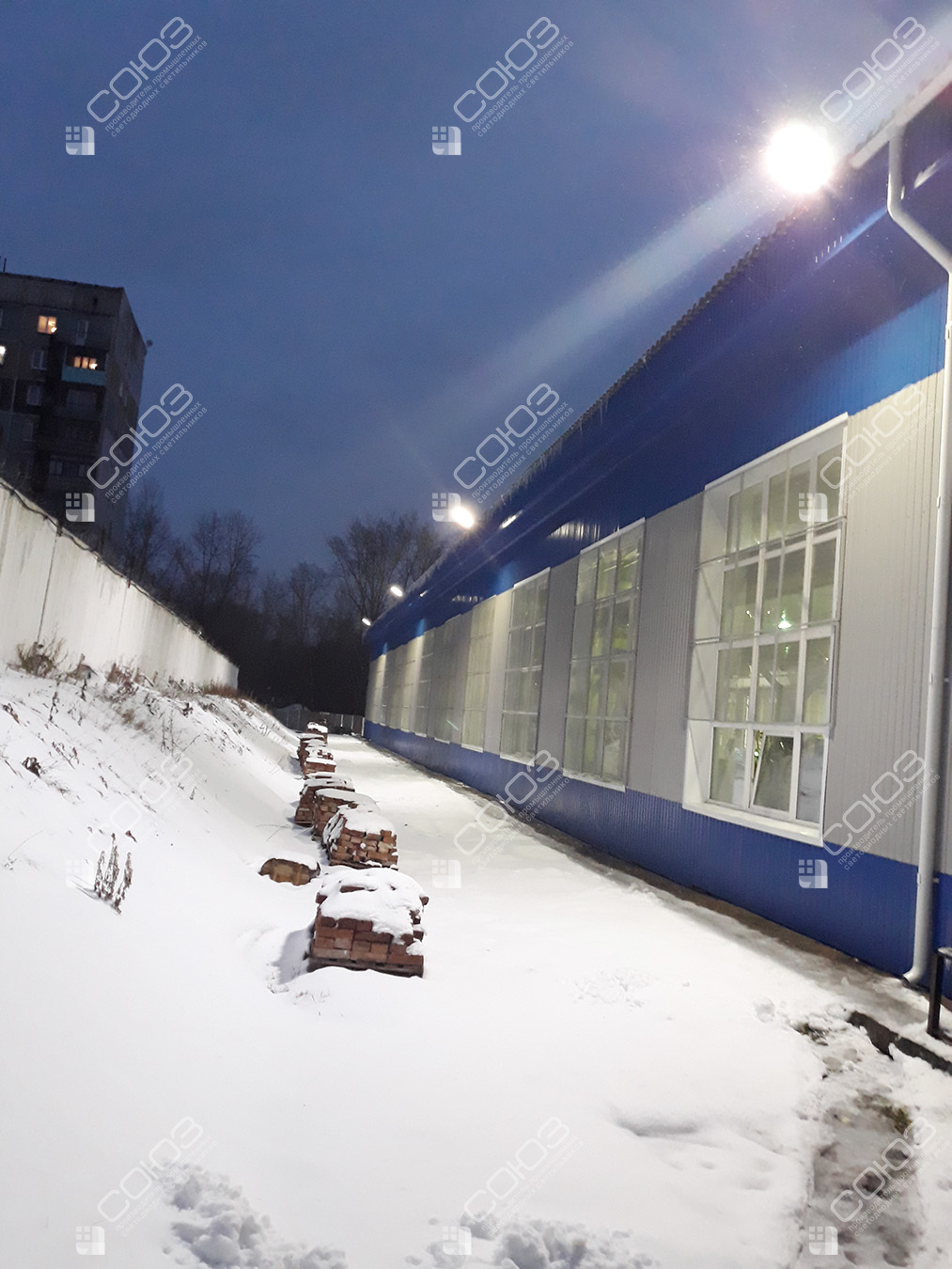

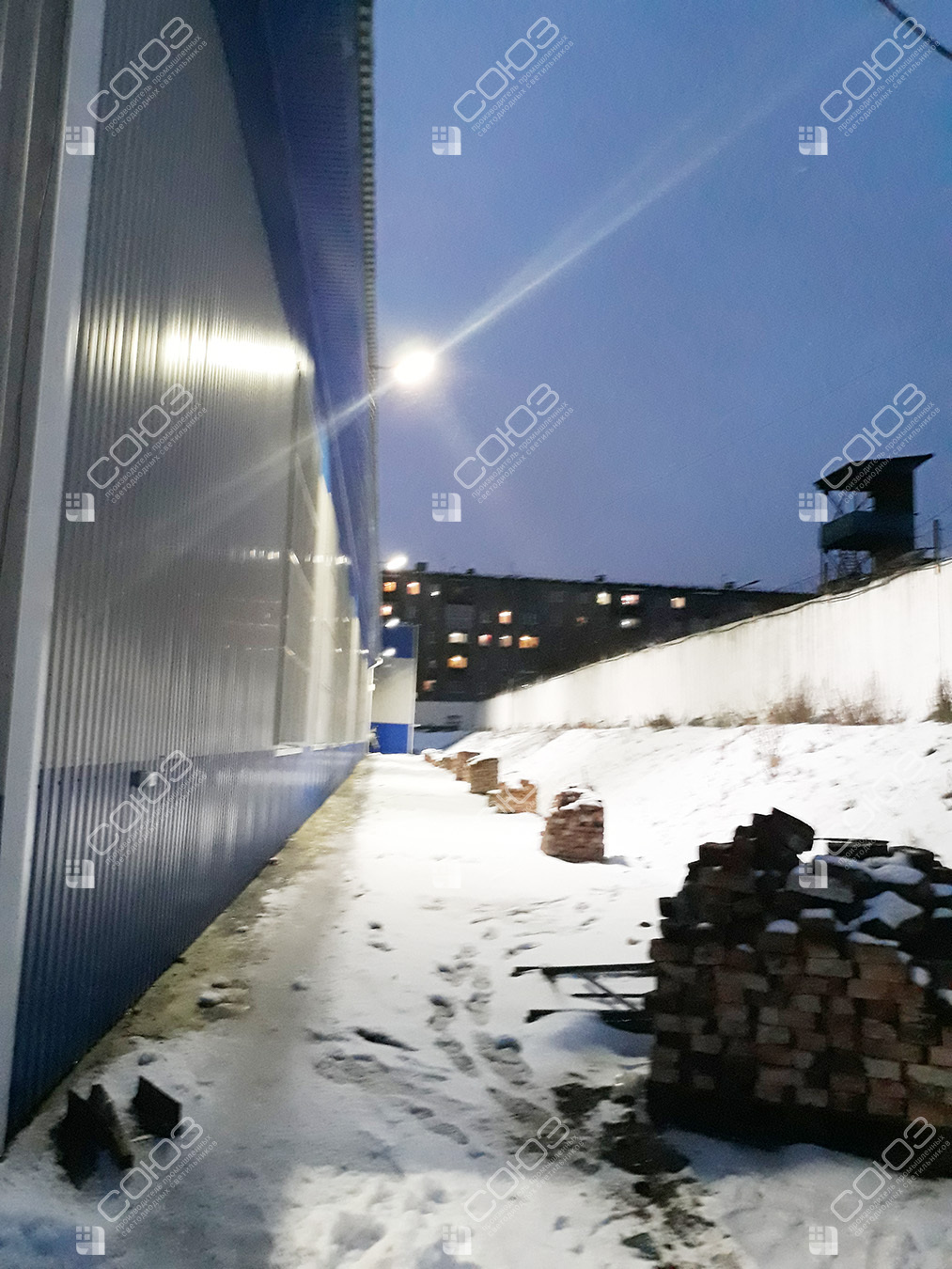

Вдоль фасада цеха размещены консольные СОЮЗ 22-100/1-67 по 100 Вт. Шесть фотографий показывают крепление на выносных кронштейнах и положение приборов относительно стены здания.
Проект реализован на светильниках:
Решение на объекте
Консоль вынесена от фасада к прилегающей территории

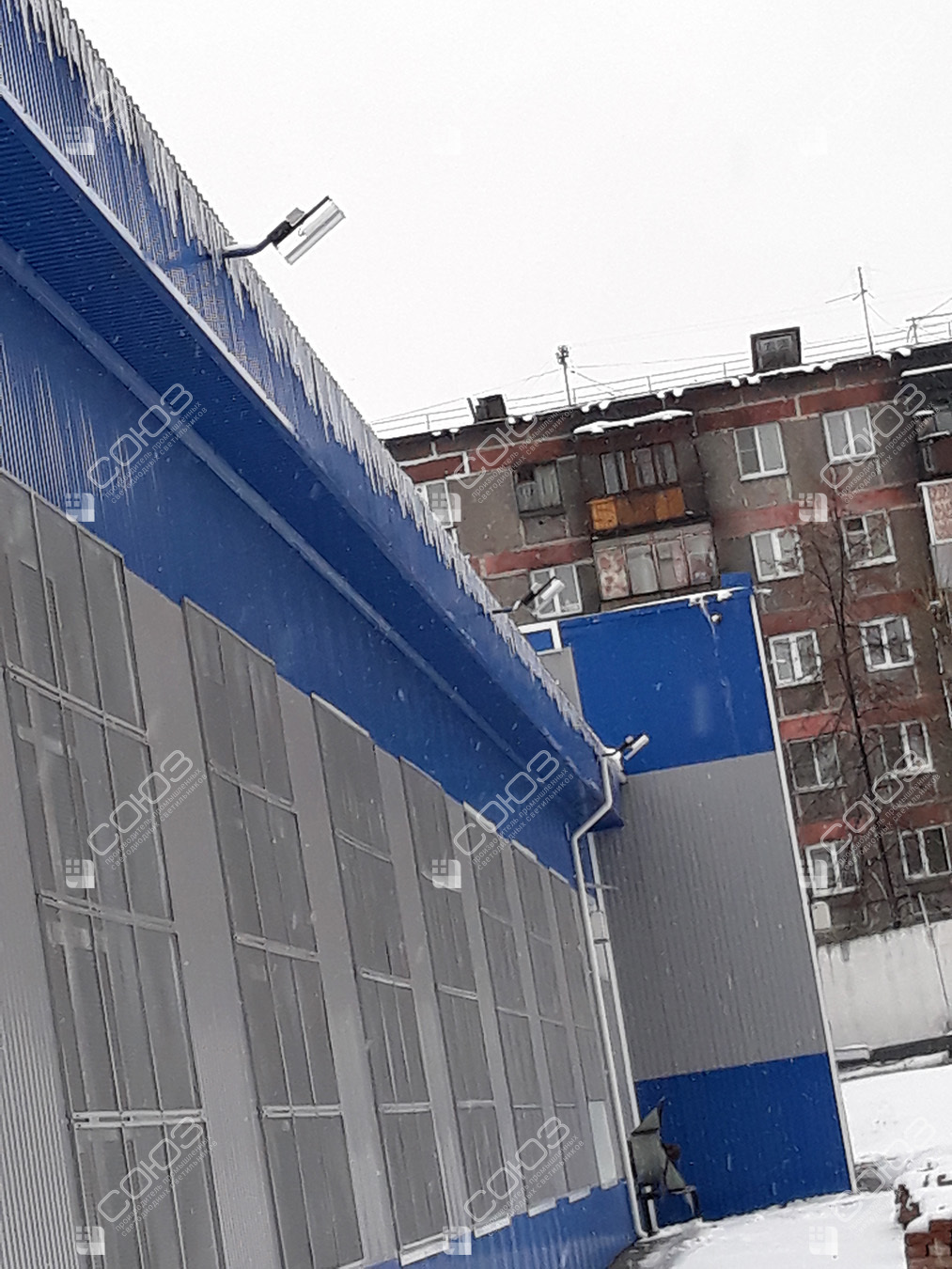

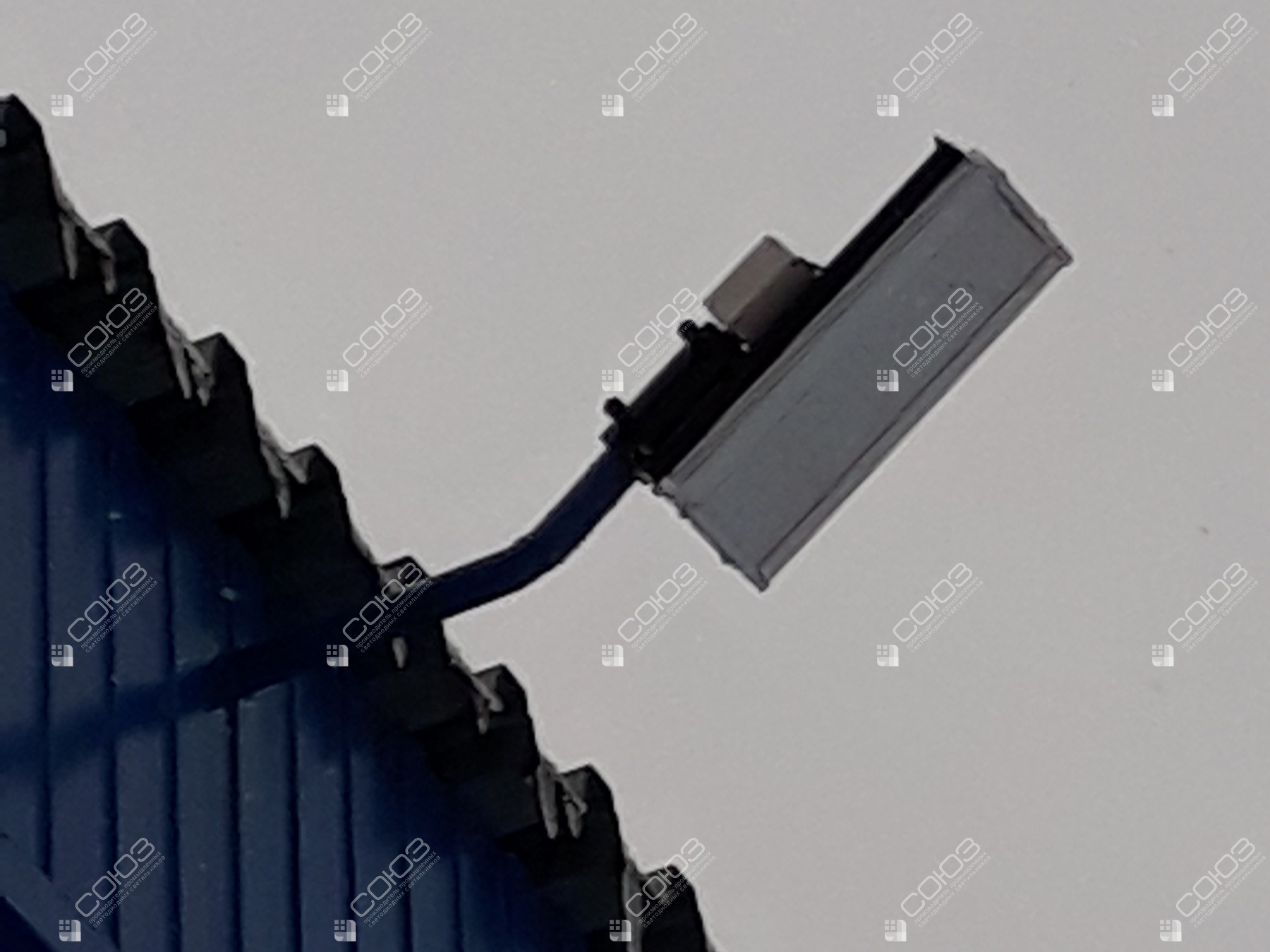

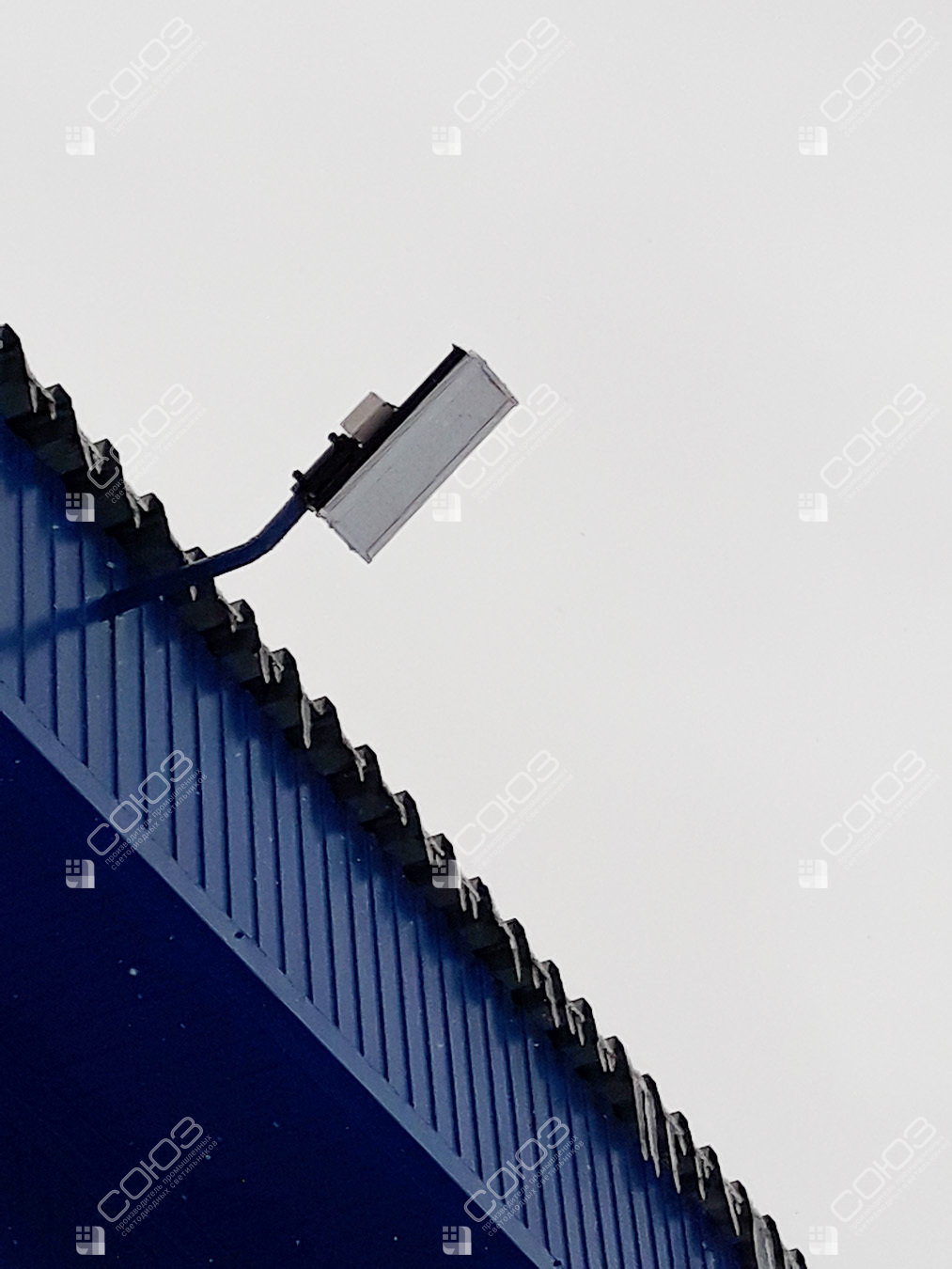

На фотографиях светильник установлен на изогнутом кронштейне, закреплённом у верхней части стены цеха. Вылет выводит источник за плоскость фасада и позволяет направить поток к пространству рядом со зданием. Это отличает наружный периметр от внутреннего ряда света вдоль стен производственного помещения.
В проекте используется модель с широким углом 120°. Для похожей установки важно оценить выступы фасада, карниз и расположение ворот: они могут перекрыть часть потока или создать тень непосредственно у стены. Выбор точки по высоте и вылету связывают с тем, что нужно осветить внизу — подход, проезд или место работы возле цеха.
Оборудование проекта
СОЮЗ 22-100/1-67
Консольное крепление на трубу диаметром 45–60 мм. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Фасад, кронштейн и рабочая область
Вылет от стены
Слишком близкое положение к выступающей конструкции может закрыть часть света. Кронштейн выбирают по геометрии фасада и допустимым условиям крепления.
Консоль 45–60 мм
Это посадочный диаметр выбранной модели. Перед использованием существующего кронштейна проверяют его размеры, состояние и возможность требуемого положения корпуса.
Полоса вдоль здания
Шаг приборов согласуют с шириной прилегающей территории. Углы здания, ворота и отдельные подходы рассматривают как самостоятельные участки световой схемы.
Какие данные нужны для наружного периметра
Пришлите план здания с воротами, входами и маршрутами движения. Нужны высота карниза, фотографии доступных креплений и ширина освещаемой полосы. Отметьте места остановки транспорта и складирования материалов: при обычной загрузке они могут затенять проход вдоль стены. Отдельно проверяют направление света при подходе к воротам.
Изучите консольные исполнения, уличный каталог и прожекторы для отдельных площадок. Сравните освещение территории перед воротами цеха и свет на проездах производственной базы. Один объект показывает локальную площадку, другой — маршруты по территории. Для вашего периметра эти задачи могут потребовать разных точек и оптики, даже при одинаковой высоте здания.
Если рядом расположены окна, соседние здания или встречный проезд, покажите их на схеме. Направление проверяют с этих точек, чтобы свет работал на нужную территорию и не мешал обзору. При обходе угла здания оценивают переход между двумя фасадами: за выступом может оставаться участок, не видимый из основной точки установки.
Проверка светового покрытия возле фасада
кривые силы света помогают понять, какую область охватывает широкое распределение. Для расчёта используйте IES-файлы модели /1, а нормы освещённости выбирайте по назначению территории. Оцените не только полосу перед зданием, но и участки за выступами и между соседними источниками.
Проверьте маркировку СОЮЗ и технический паспорт до монтажа. У наружного кронштейна важны основание, крепёж и доступ для обслуживания. Фотографии показывают принцип размещения; размеры и пригодность опорной конструкции для нового объекта устанавливают отдельно.
