Освещение «французского» производственного стенда 48 × 6 м
«Французский» стенд размером 48 × 6 м при высоте потолка 12 м освещён тремя СОЮЗ 22-100/1-67 по 100 Вт. Семь фотографий показывают размещение консольных приборов в производственном пролёте.
Проект реализован на светильниках:
Решение на объекте
Три светильника для протяжённого производственного стенда
Объект имеет вытянутую геометрию: длина стенда составляет 48 метров при ширине 6 метров, высота потолка — 12 метров. В проекте использованы три консольных светильника с широким распределением. Для такой рабочей зоны важно рассматривать свет по всей длине, учитывая положение конструкций стенда и расстояния между точками установки.

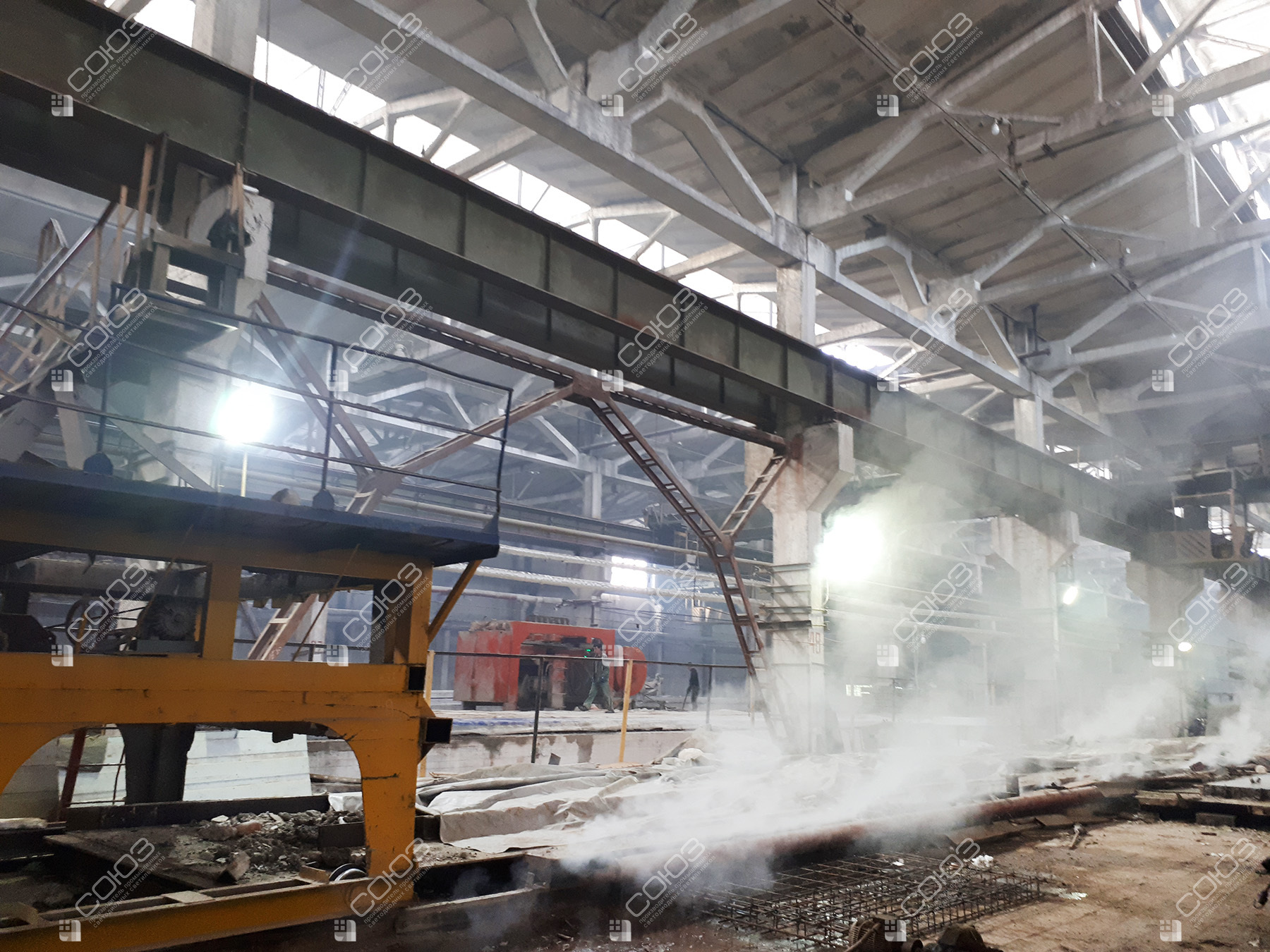

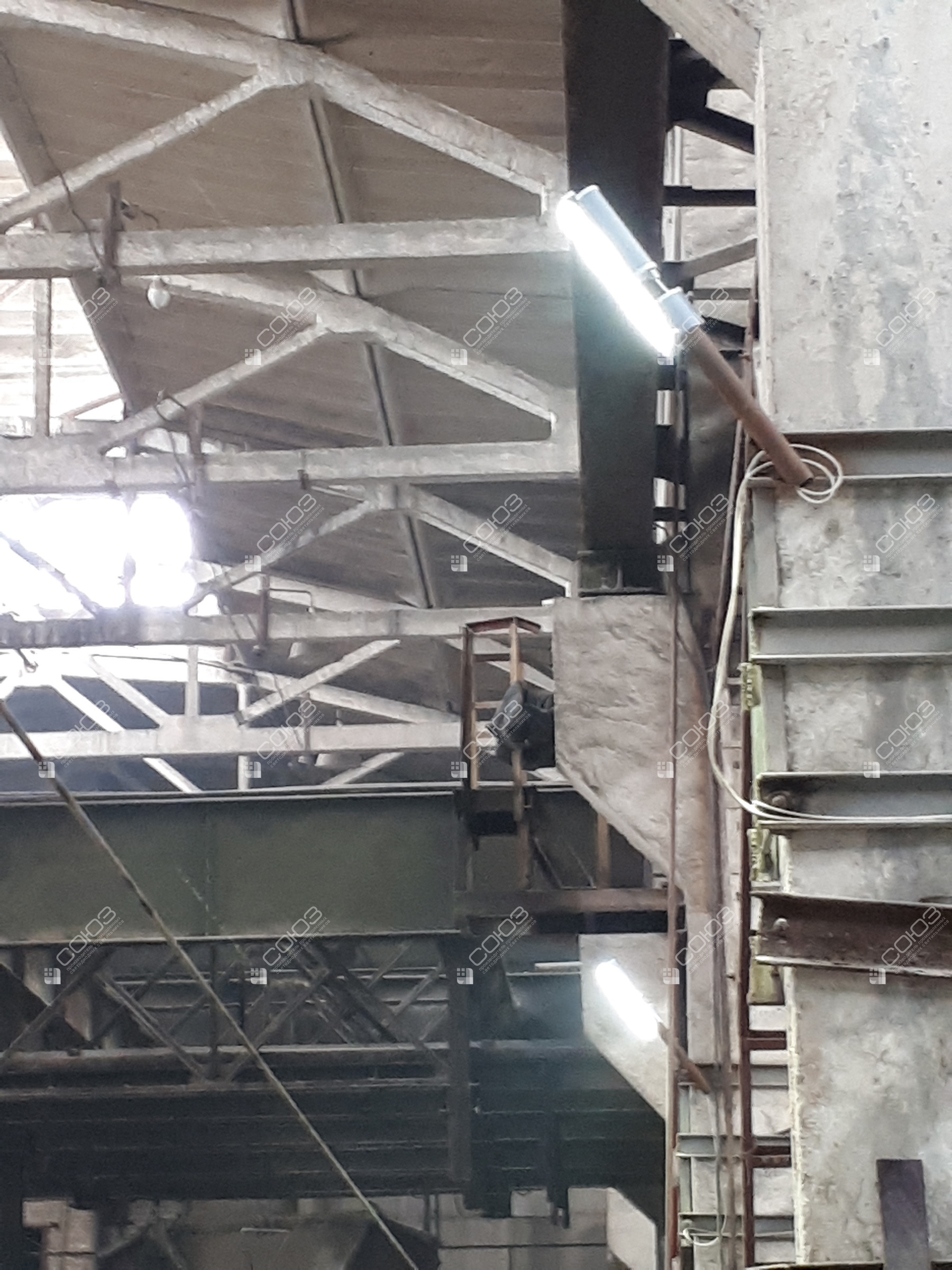

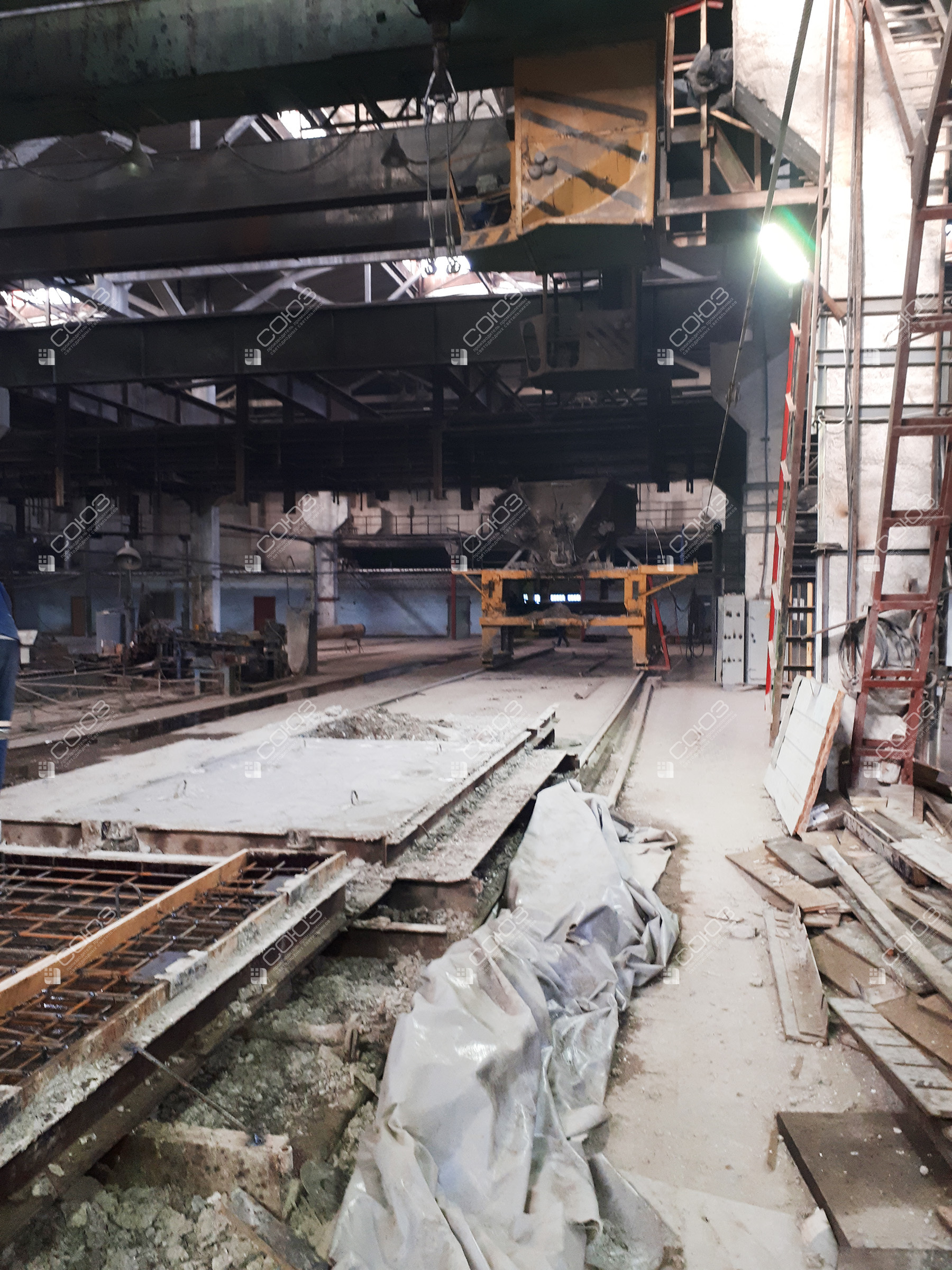

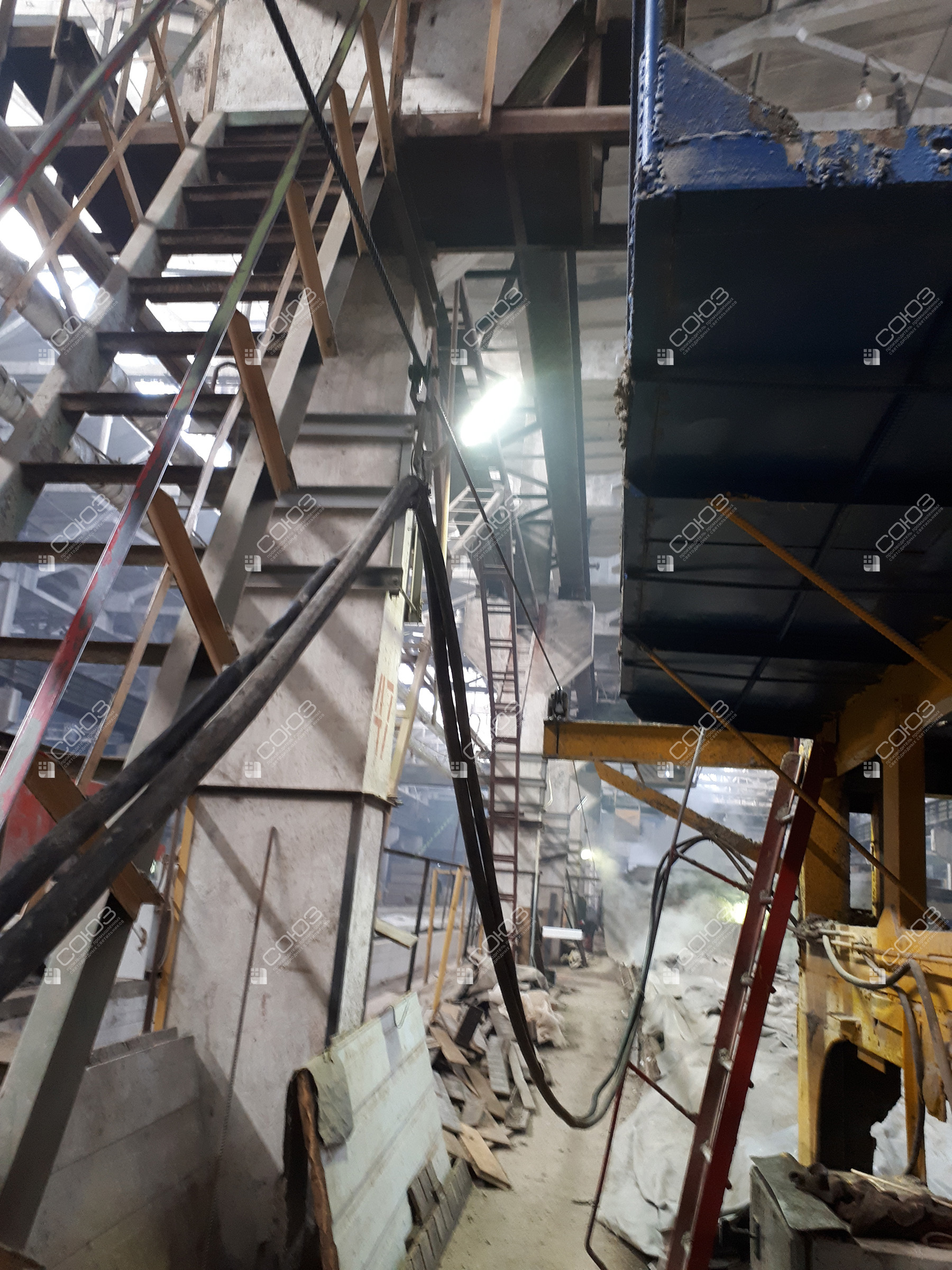

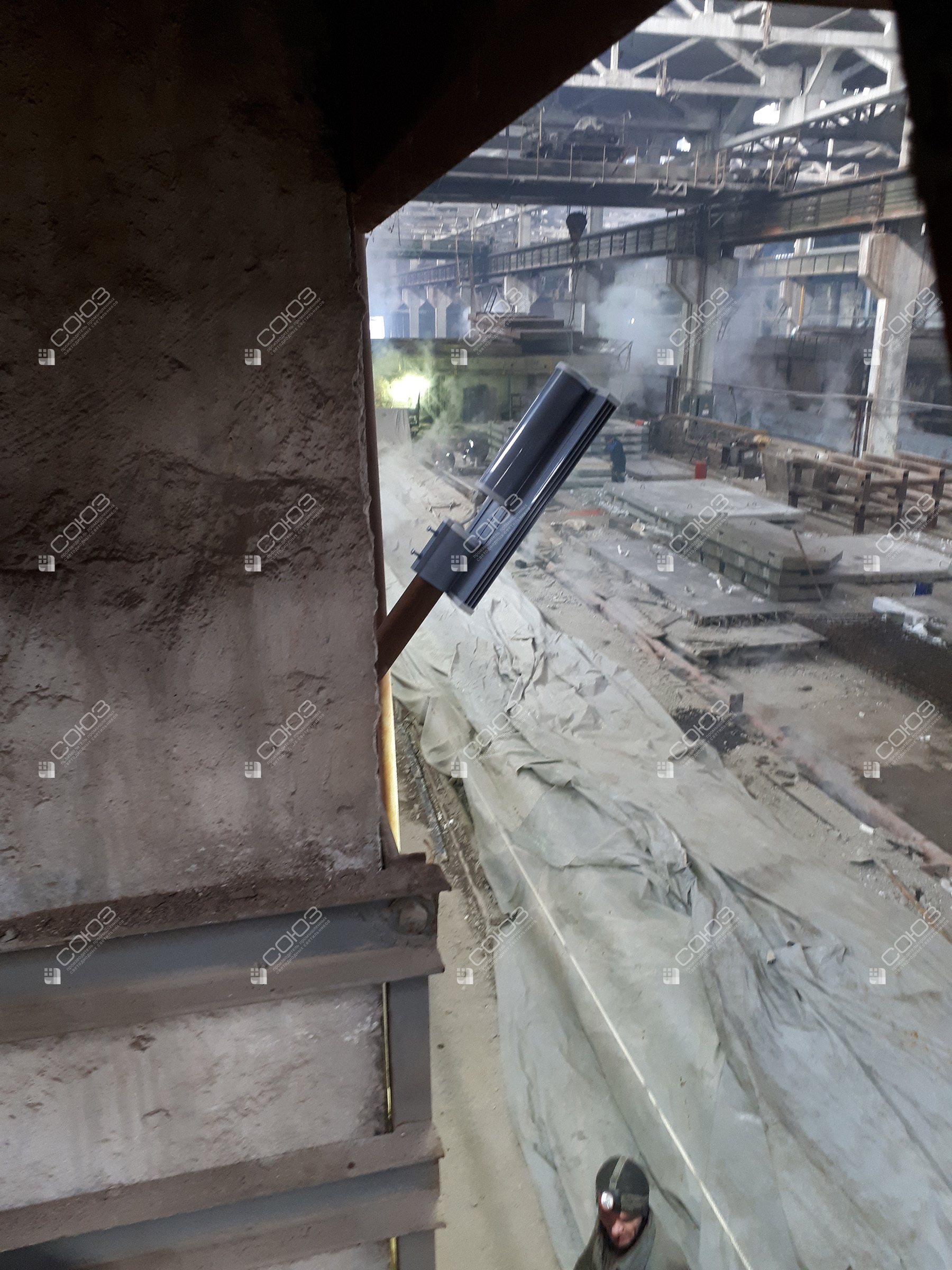

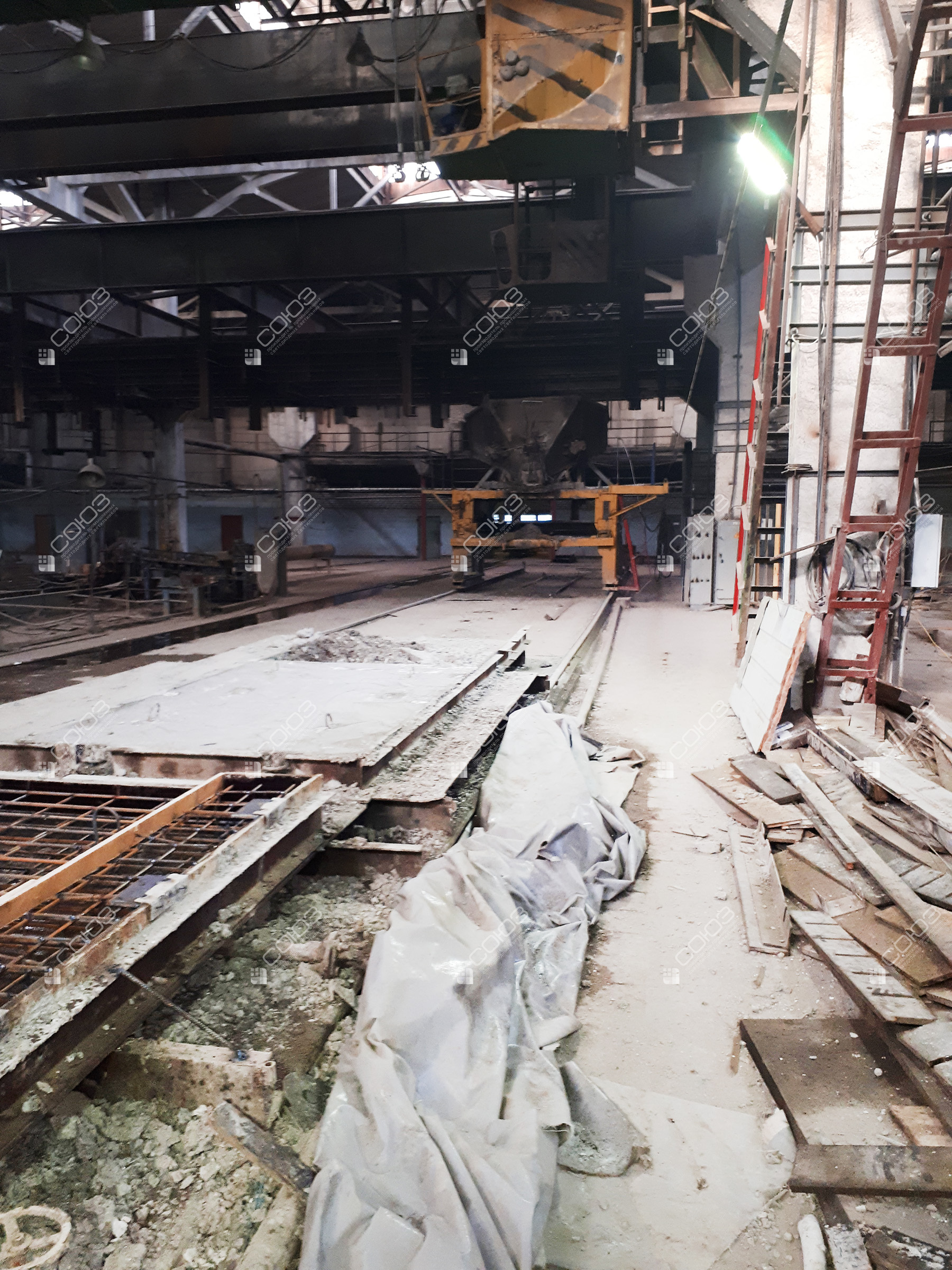

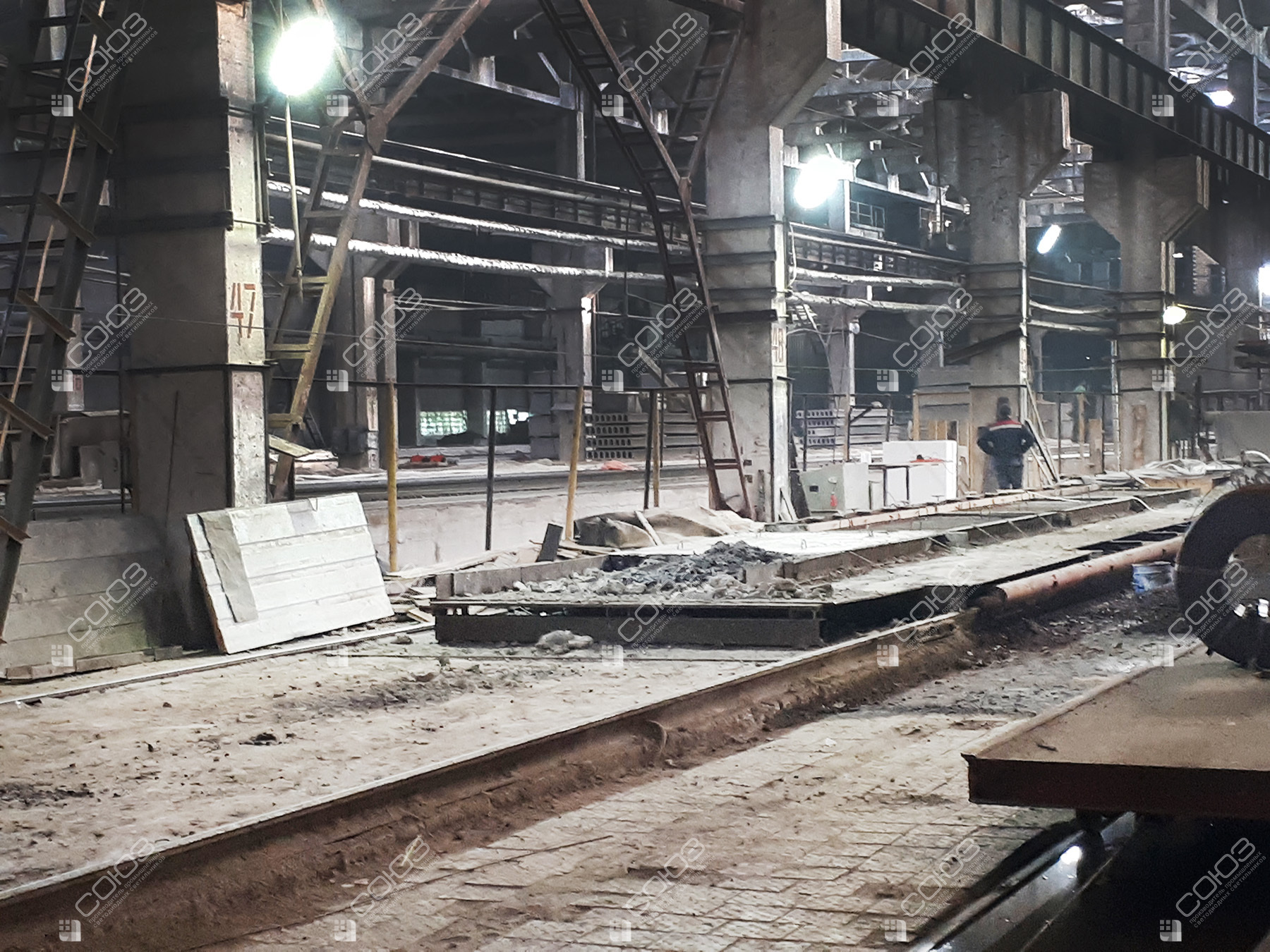

Семь фотографий показывают реализованное решение. Суммарная установленная мощность трёх приборов — 300 Вт, номинальный световой поток — 49 221 лм. Эти значения характеризуют оборудование, но не описывают освещённость каждого участка. Для другого стенда даже с похожими размерами количество и расстановку подтверждают расчётом: отличаются высота монтажа, отражающие поверхности и препятствия на пути света.
Оборудование проекта
СОЮЗ 22-100/1-67
Консольное крепление на трубу диаметром 45–60 мм. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Геометрия 48 × 6 м
Длинный узкий участок требует проверки света между соседними точками. Особое внимание уделяют концам стенда, рабочим местам и затенению от производственных конструкций.
Три прибора по 100 Вт
Каждый СОЮЗ 22-100/1-67 даёт 16 407 лм с углом 120°. Высота потолка 12 м описывает помещение; фактические точки монтажа уточняют по схеме объекта.
Консольное исполнение
Крепление на трубу диаметром 45–60 мм позволяет использовать подходящие кронштейны. Размещение согласуют с оборудованием и доступом для проверки, очистки и обслуживания светильников.
Как рассчитать свет для длинного стенда или линии
Передайте размеры рабочей области, высоту доступных точек установки и схему технологических конструкций. Отметьте места выполнения операций, проходы и возможные перекрытия потока. Для протяжённой линии полезно отдельно показать оба конца и центральную часть. Расчёт выполняют на нужных рабочих поверхностях, учитывая расположение изделий во время обычного производственного цикла.
Изучите консольные светильники, решения для цехов и промышленный каталог. Сравните освещение вдоль периметра цеха и свет на площадке конвейера. Различная геометрия этих объектов показывает, почему одинаковая мощность не определяет одну универсальную схему. При подборе учитывают ширину рабочей зоны, направление взгляда и расположение оборудования. После монтажа проверяют фактическую освещённость и тени вдоль всего стенда, уточняя направления приборов при необходимости.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем освещение вашего производственного стенда
Пришлите размеры стенда, схему оборудования и высоту монтажа. Подберём мощность и расстановку для рабочих поверхностей, проходов и протяжённых технологических зон.
