Уличное освещение площадки конвейера светильником СОЮЗ 24-100/1-67

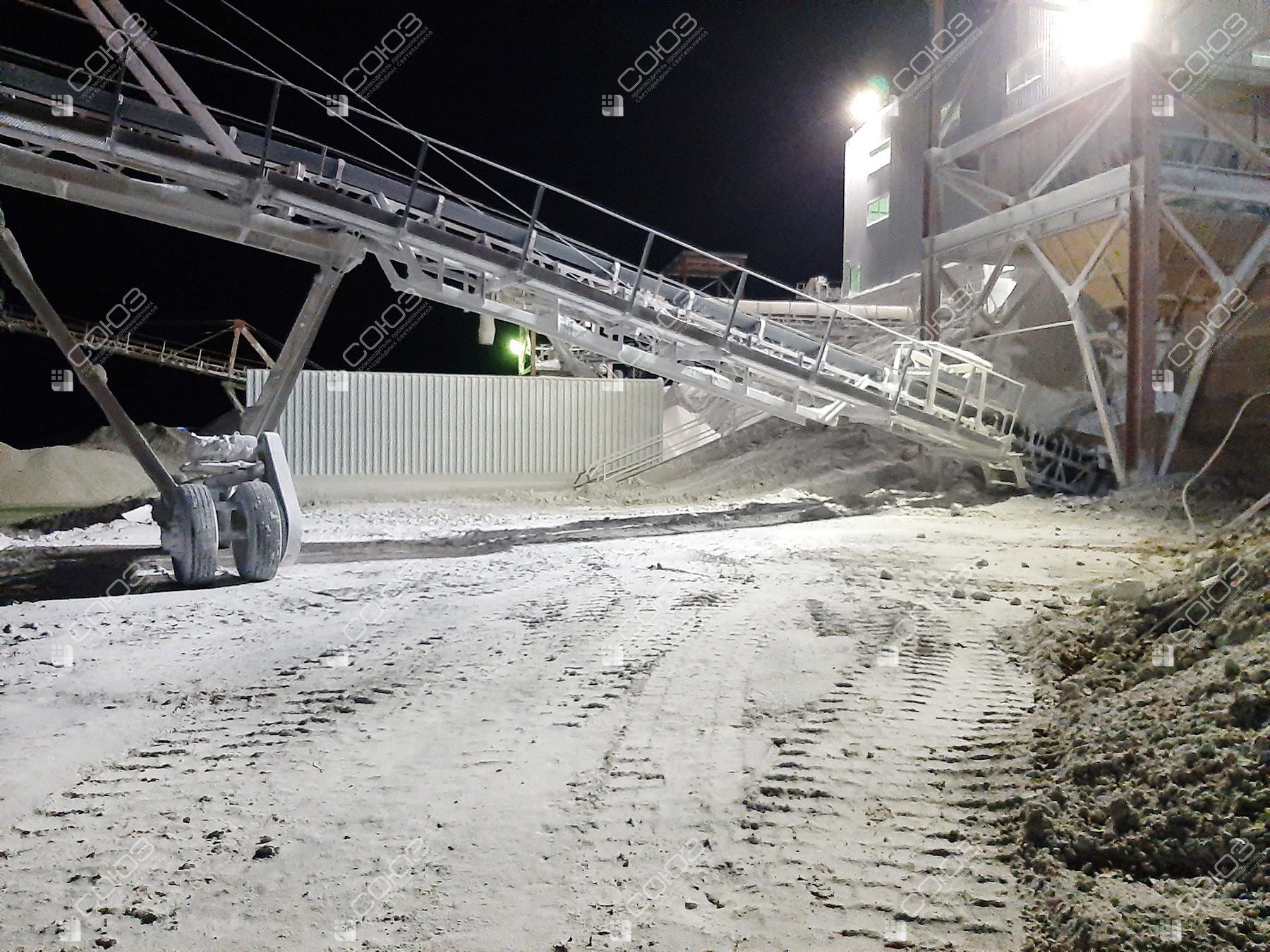

На открытой площадке конвейера установлен накладной СОЮЗ 24-100/1-67, 100 Вт. Широкий свет направлен к оборудованию и проходам; восемь фотографий показывают монтаж на металлоконструкции.
Проект реализован на светильниках:
Решение на объекте
Освещение площадок обслуживания конвейерной линии
Конвейерная трасса объединяет оборудование, переходы и площадки, к которым нужен доступ в тёмное время суток. В этом проекте промышленный светильник размещён на металлоконструкции рядом с рабочей зоной. Поток направлен к открытой площадке, чтобы сделать различимыми проход и расположенные поблизости элементы технологической линии.

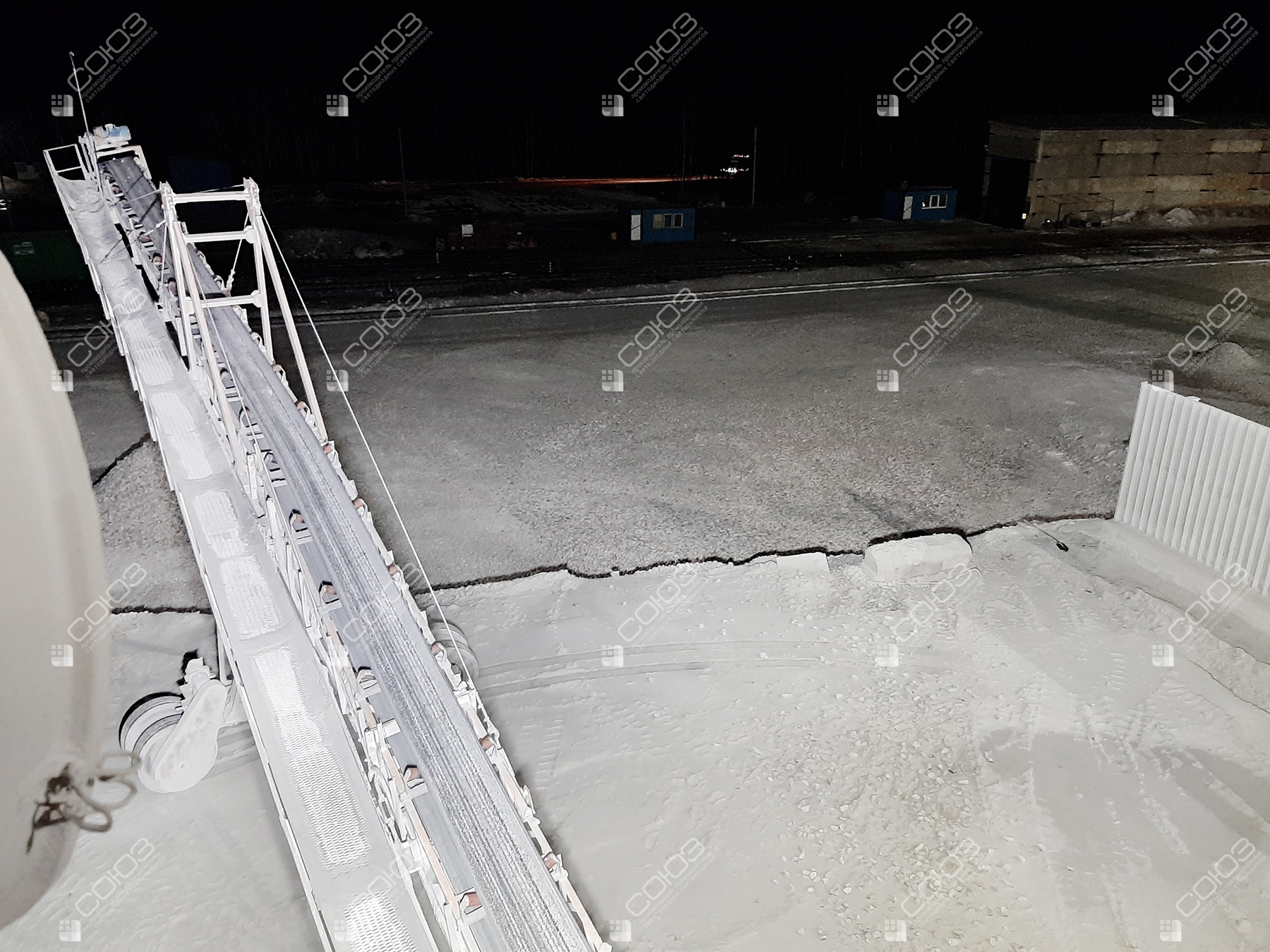

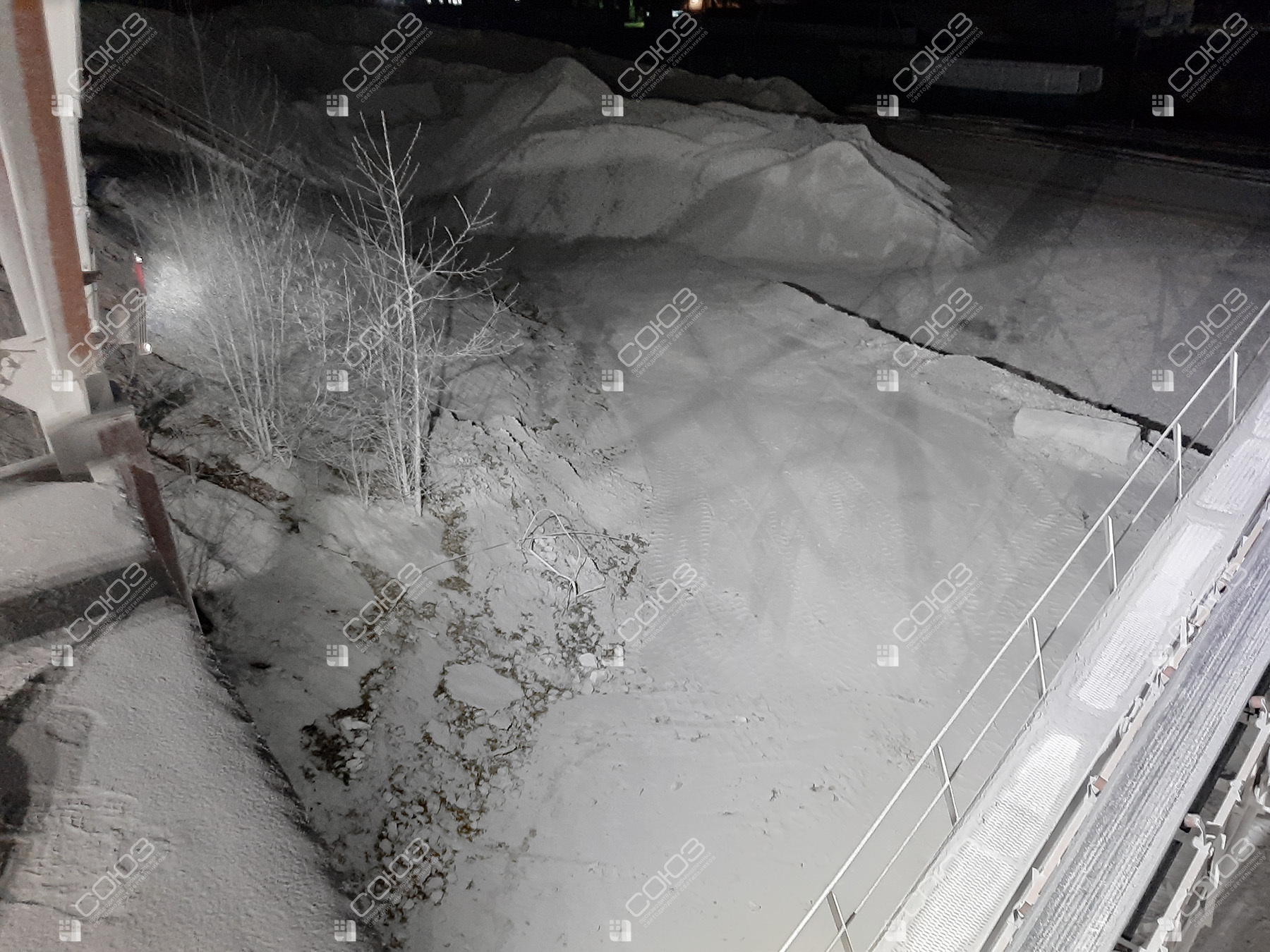

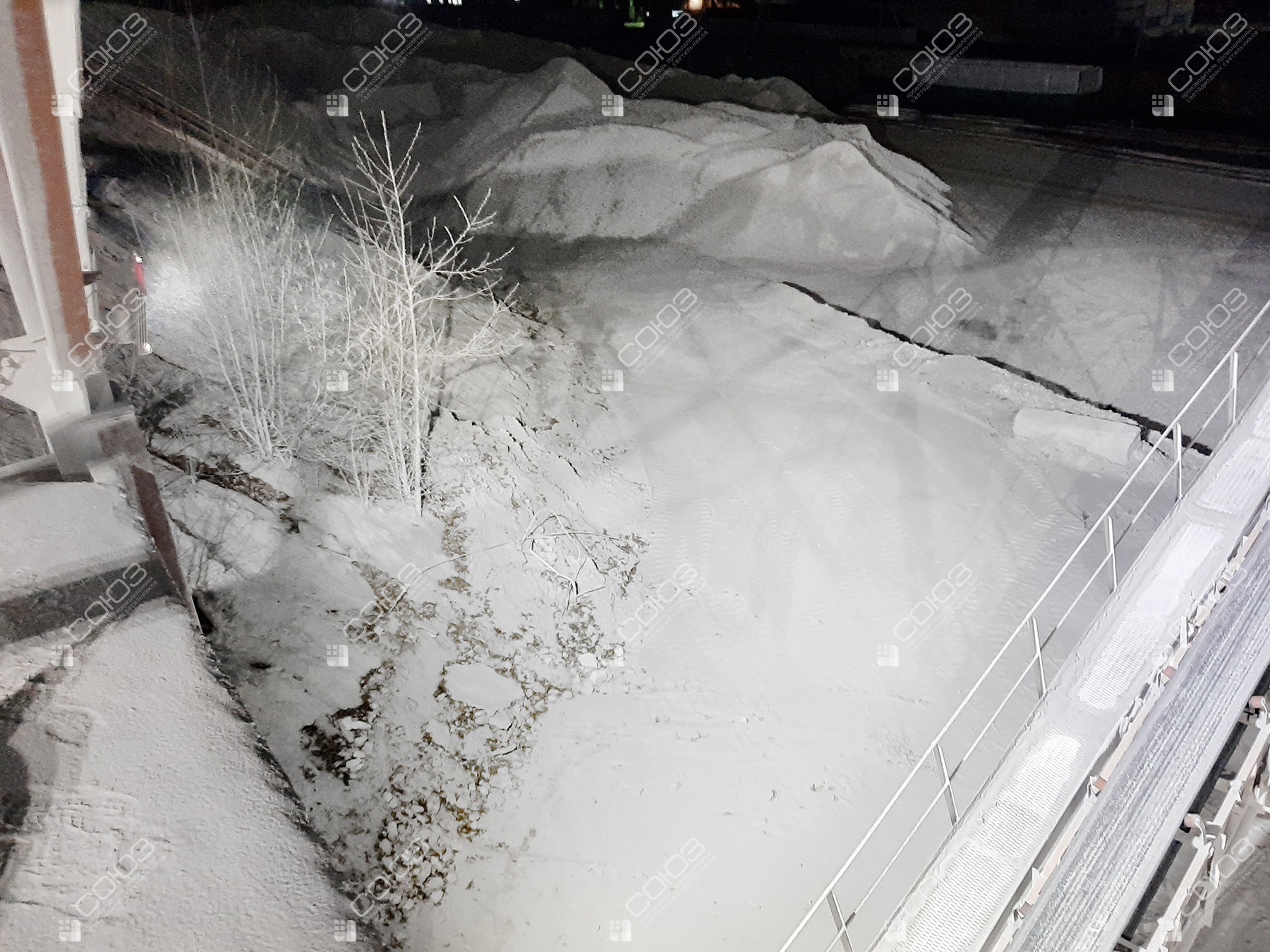

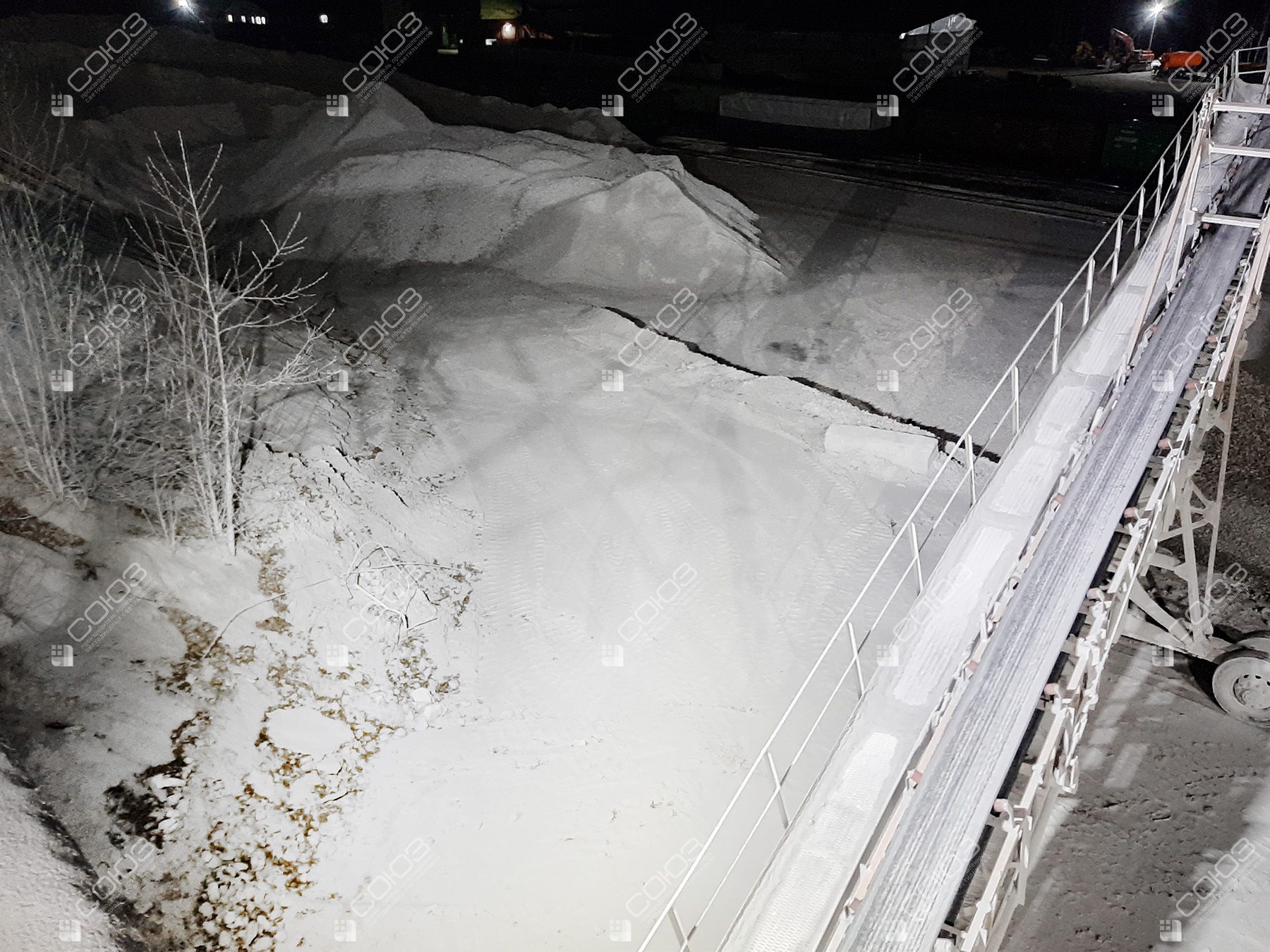

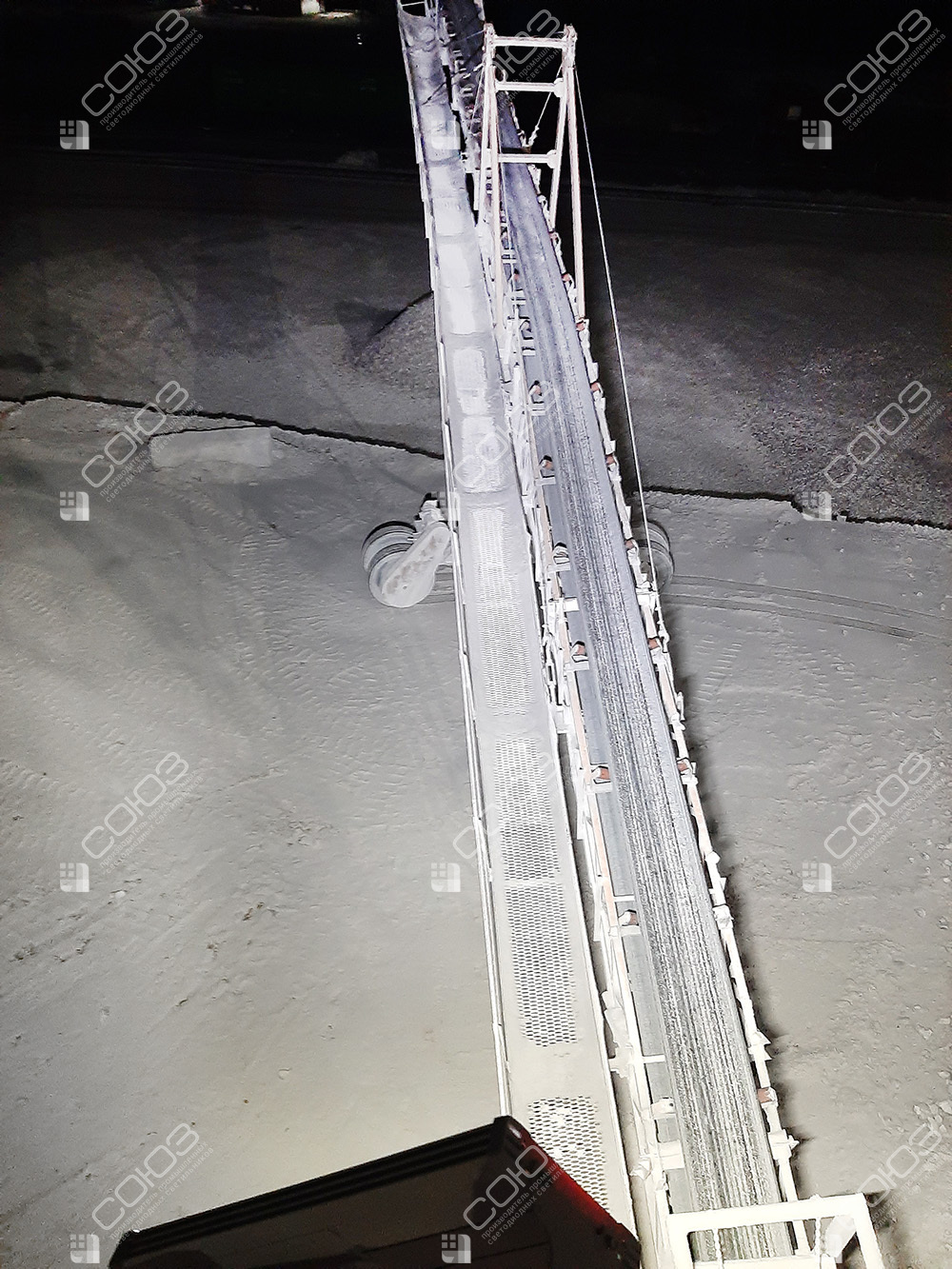

Восемь фотографий помогают оценить, как источник расположен относительно конструкции конвейера. Для подобного объекта важно видеть не только освещённый пол, но и препятствия, лестницы, ограждения и точки обслуживания. Балки и корпуса оборудования могут перекрывать свет, поэтому схему привязывают к маршруту сотрудника и конкретным операциям около механизма.
Оборудование проекта
СОЮЗ 24-100/1-67

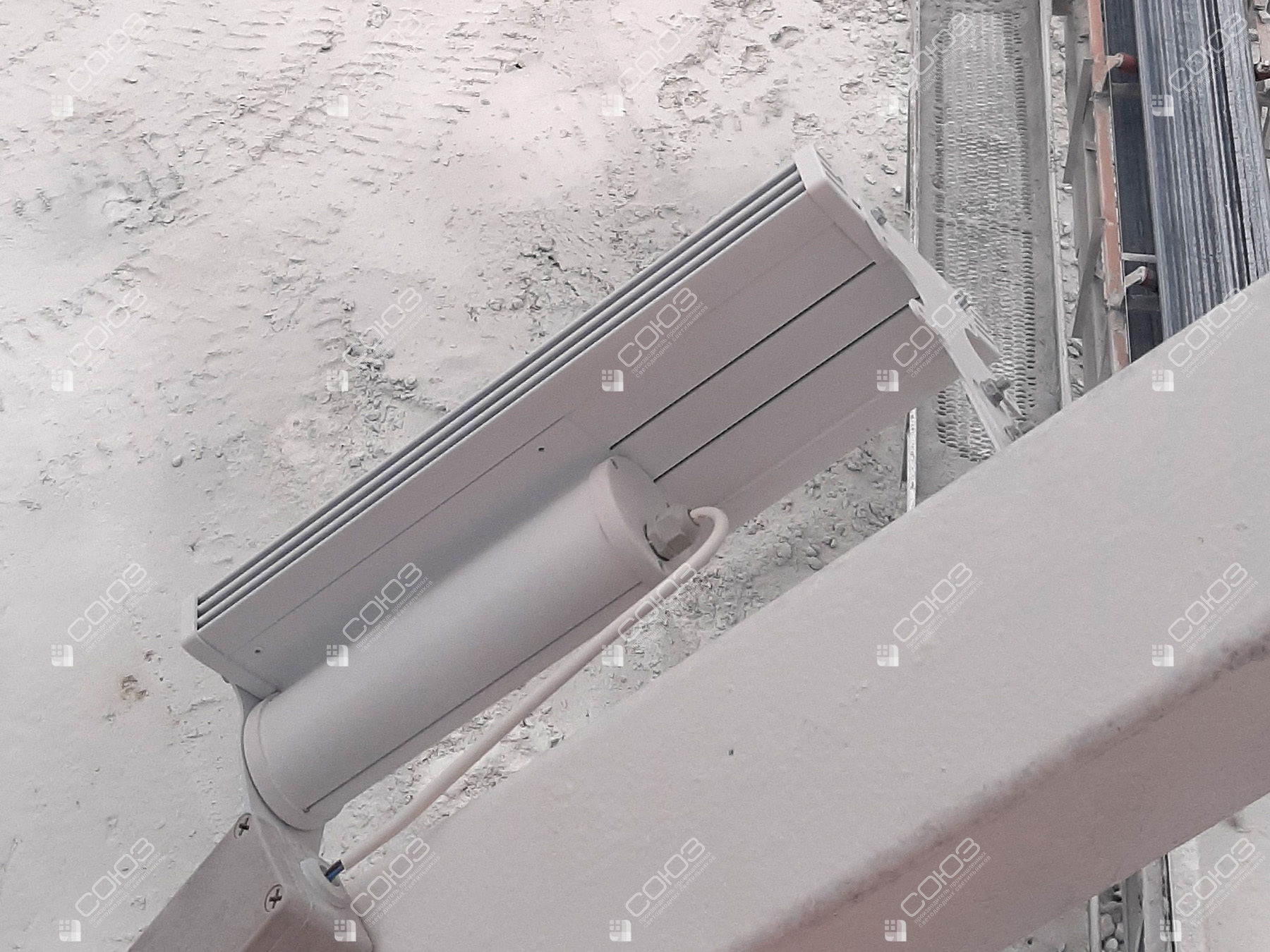

Накладной промышленный светильник с широким распределением света. Подходит для потолочного и подвесного размещения; при монтаже на Г-образные скобы корпус поворачивается на 30° влево или вправо.
Особенности решения
Промышленный монтаж

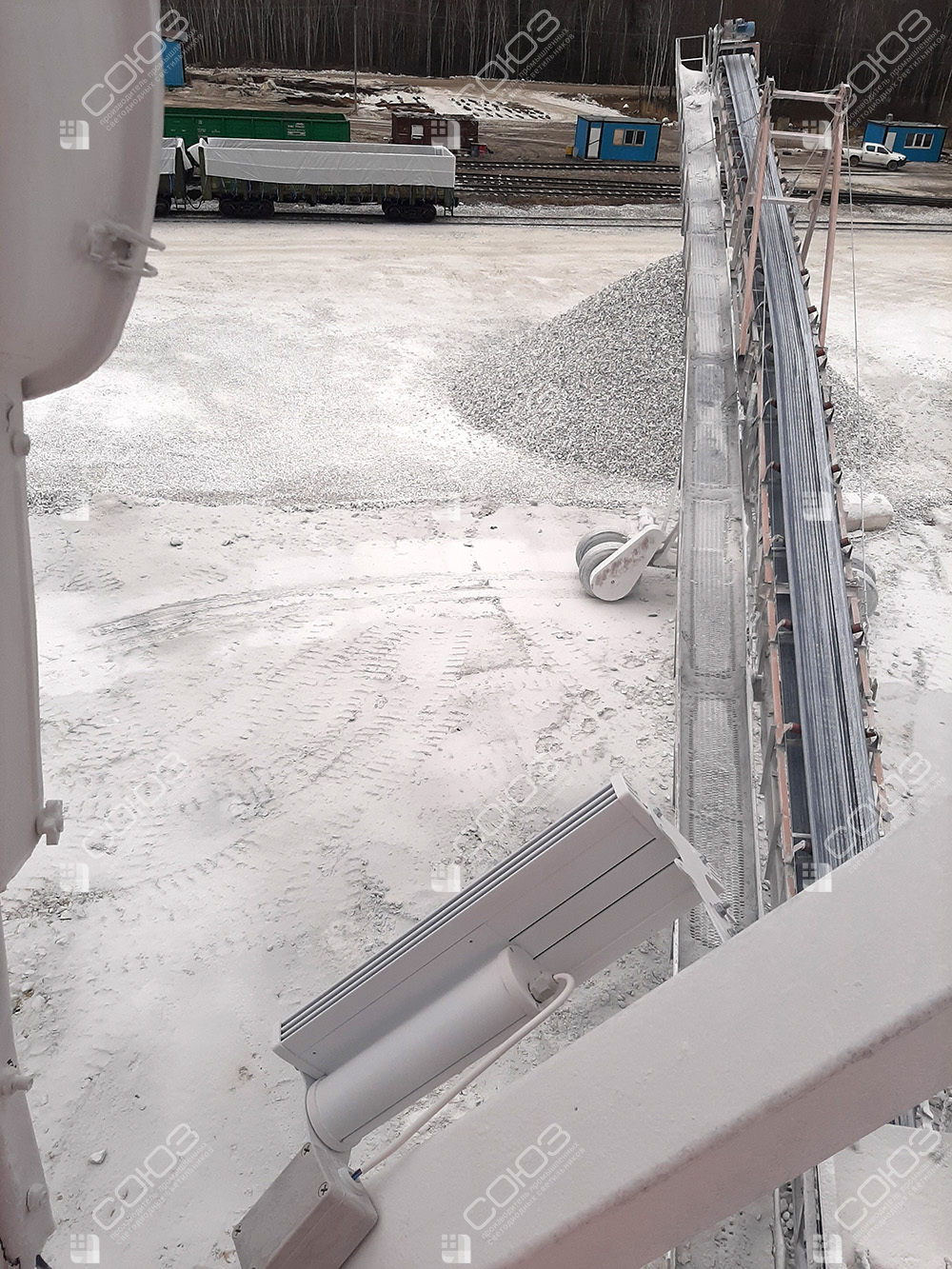

Серия 24 крепится к горизонтальной поверхности на Г-образных скобах. Монтажное основание выбирают на конструкции площадки, сохраняя доступ к оборудованию и точкам обслуживания.
Настройка направления
На скобах корпус поворачивается на 30° в каждую сторону. Это помогает согласовать поток с расположением прохода, не меняя саму точку установки светильника.
Широкое распределение
Угол 120° охватывает ближнюю рабочую зону. Для протяжённого конвейера проверяют совместную работу нескольких точек, учитывая перепады высоты и тени от технологических узлов.
Как рассчитать освещение конвейерной площадки
Нужны план трассы и разрезы с отметками высот, площадками обслуживания и расположением переходов. Отдельно укажите места, где персонал осматривает оборудование или выполняет регулировки. Такие участки могут требовать локального света в дополнение к общему. При выборе основания оценивают механические нагрузки, доступ к светильнику и прокладку кабеля вдоль конструкций.
Посмотрите накладные светильники и промышленную линейку. Для окружающих производственных зон полезен раздел освещения цехов. Сравните свет среди оборудования бумажного производства и освещение проездов производственной базы. Эти решения различаются по высоте и назначению: свет площадки обслуживания проектируют вокруг оборудования, а наружные маршруты рассматривают как связанную систему движения по территории.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем свет для конвейерной линии
Передайте схему трассы, высоты площадок и фотографии оборудования. Подберём светильники и точки монтажа для проходов, переходов и зон обслуживания.
