Освещение насосной станции прожектором СОЮЗ 40 Вт

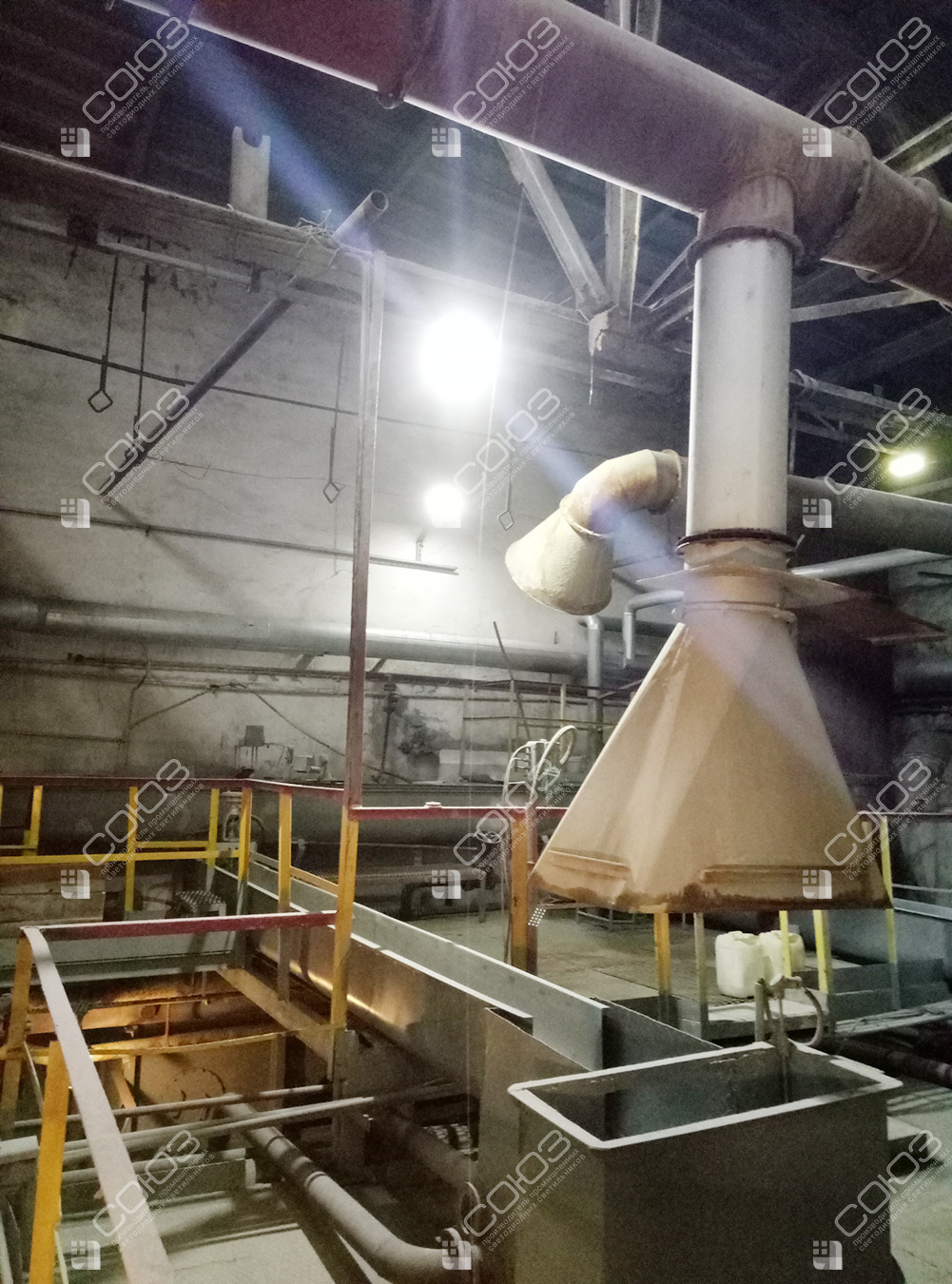

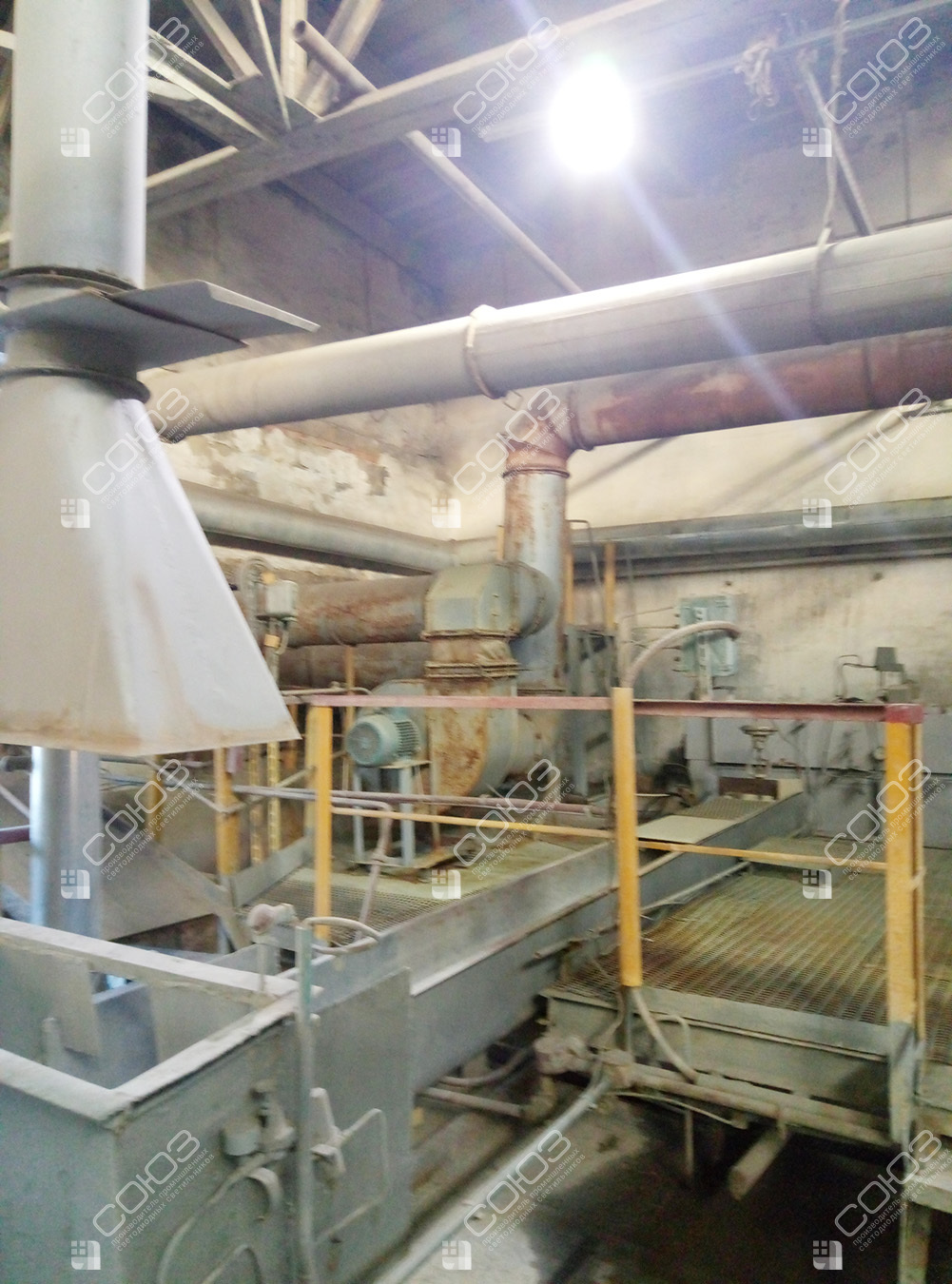

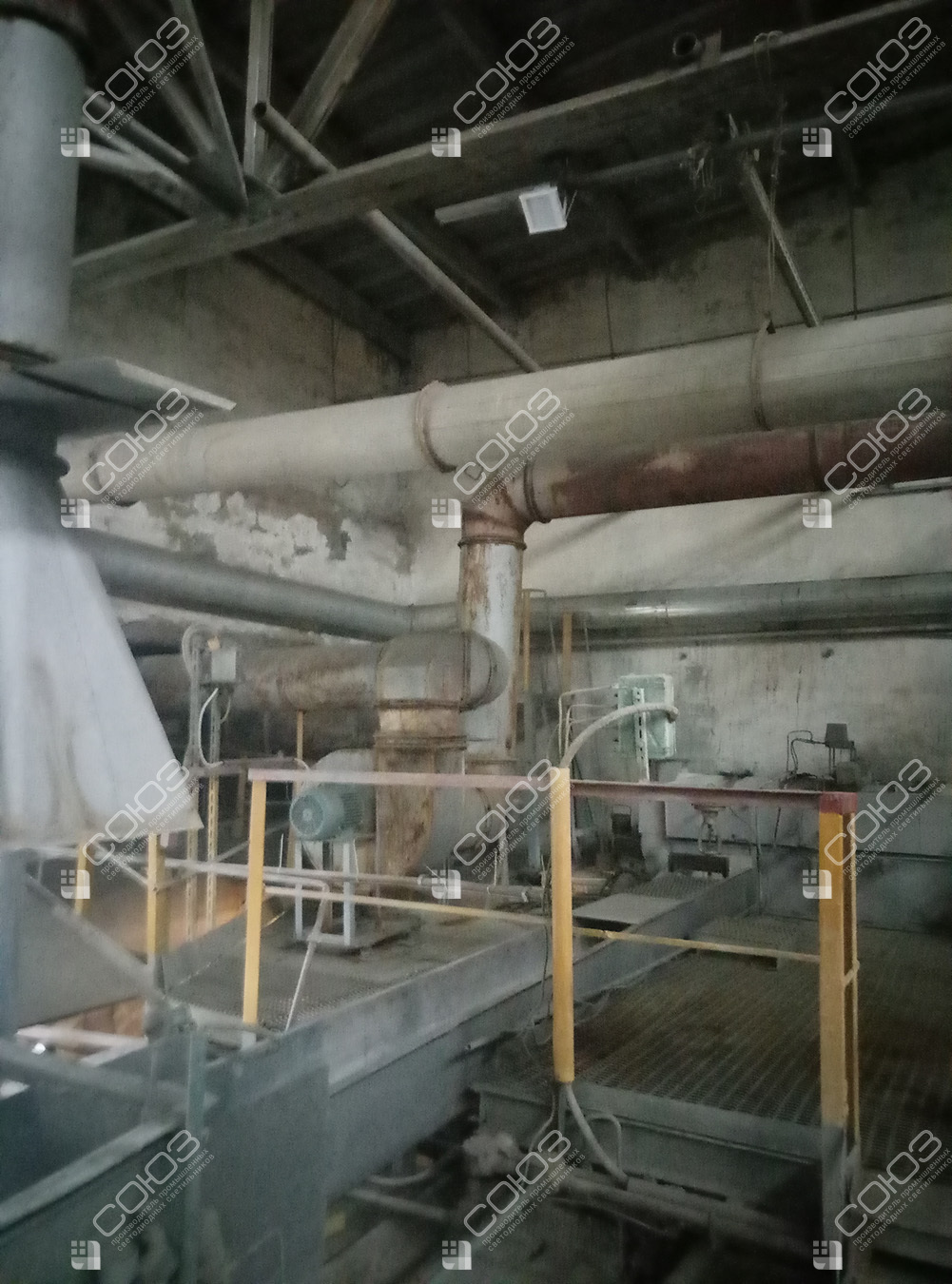

На насосной станции используется СОЮЗ 23-40/1-67 мощностью 40 Вт. Семь фотографий показывают верхнее размещение прожектора среди балок, трубопроводов и инженерных коммуникаций.
Проект реализован на светильниках:
Решение на объекте
Проложить свет между трубопроводами и конструкциями

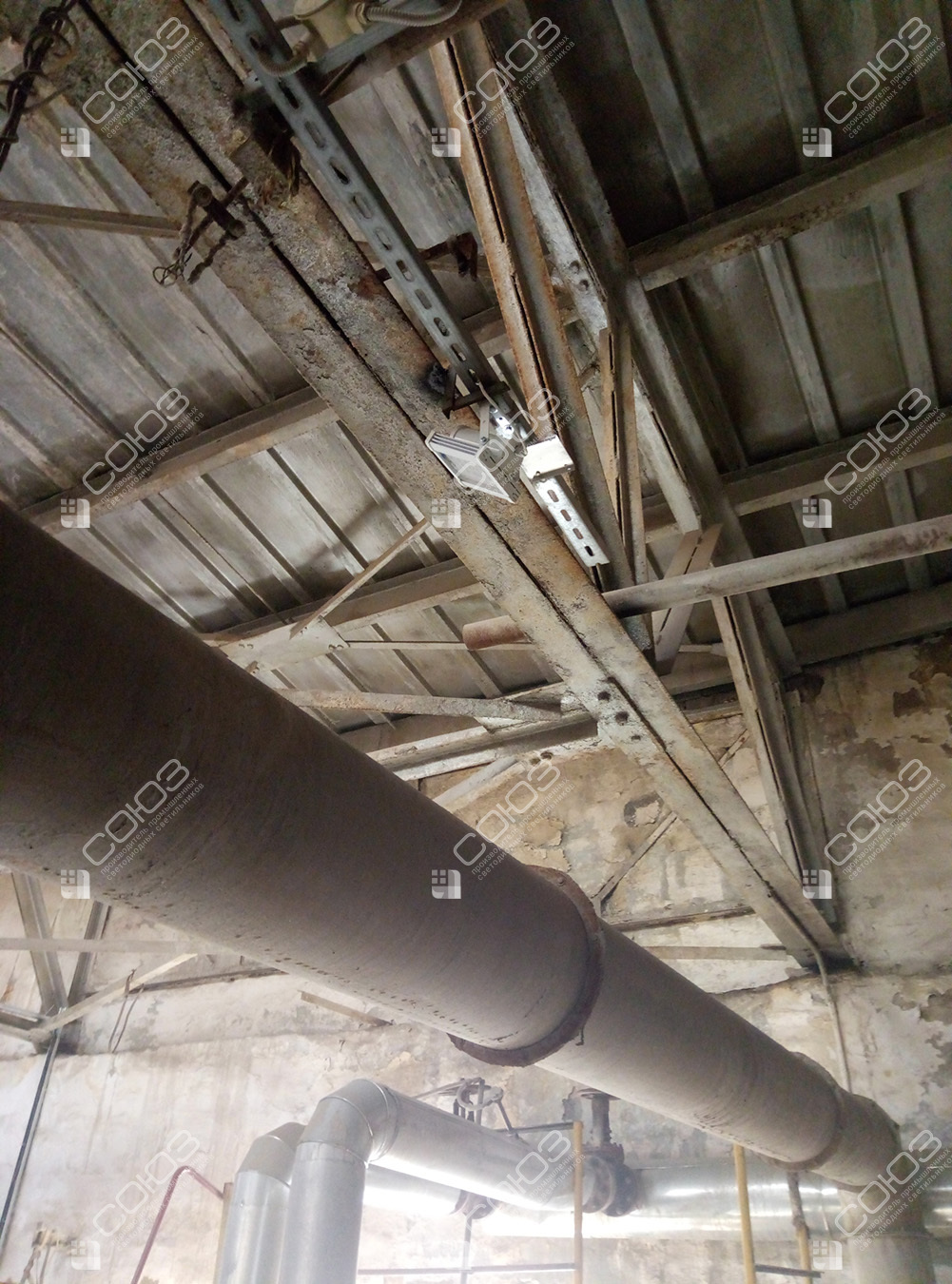

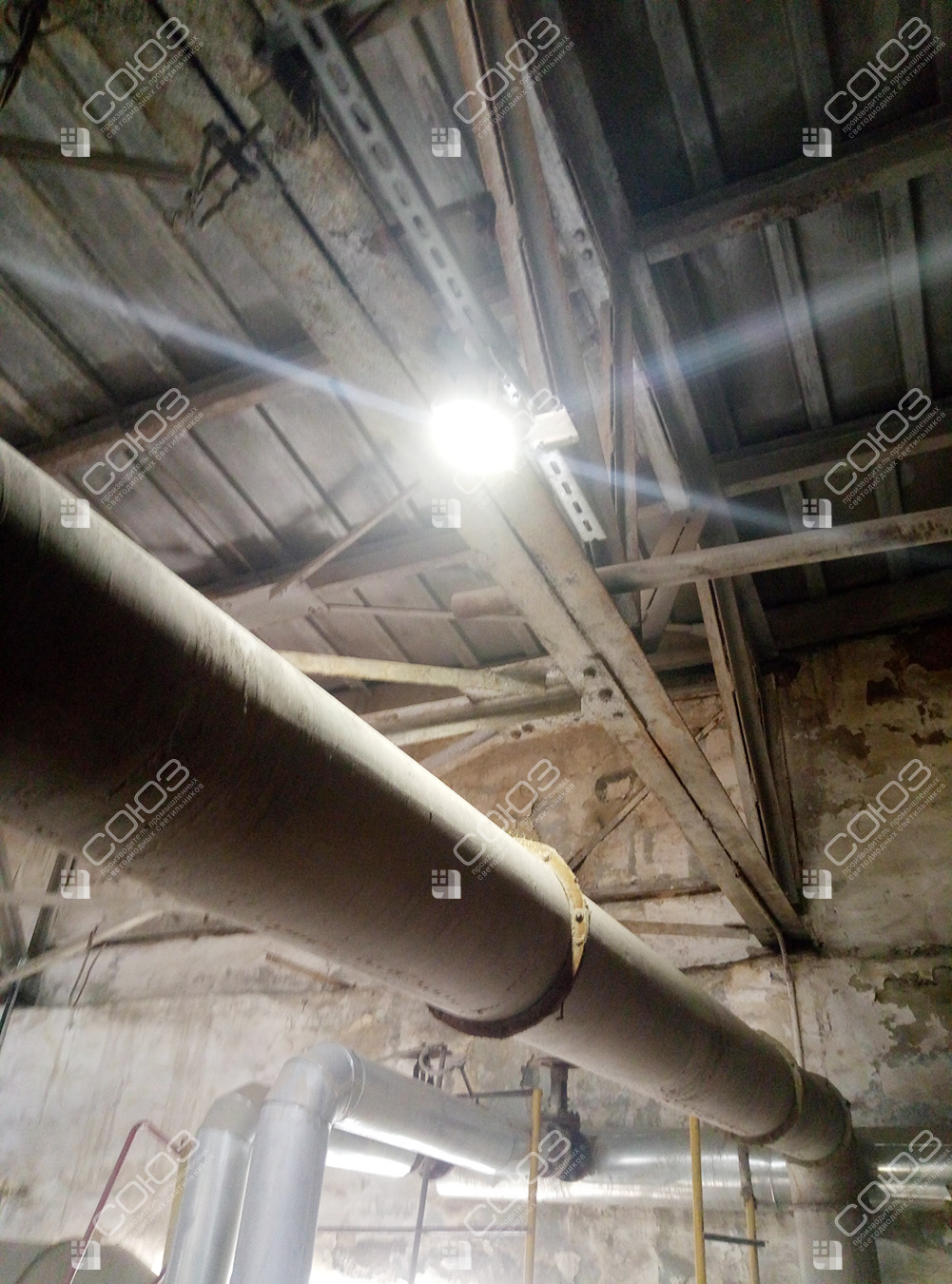

На снимках хорошо виден крупный трубопровод под уровнем светильника. Рядом проходят балки и другие коммуникации. Для насосной станции это принципиальная особенность: между источником и обслуживаемым узлом может находиться несколько препятствий. Поэтому задача состоит не только в выборе мощности, но и в поиске направления, по которому поток достигнет нужной поверхности.
В проекте применён компактный сетевой прожектор с широким углом. Верхняя точка позволяет освещать часть помещения, сохраняя проходы свободными от оборудования освещения. При подборе похожего решения отдельно рассматривают видимость насосов, арматуры и мест осмотра. То, что ярко освещён пол рядом с трубой, ещё не подтверждает хороший обзор соединения за ней.
Для обслуживания станции заранее предусматривают доступ к креплению и очистке экрана, чтобы трубопроводы не мешали этим операциям.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Компактный прожектор на поворотной скобе для направления света к рабочей поверхности. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Размещение в насыщенном коммуникациями помещении
Обход препятствий
Трубопровод может отсечь значительную часть потока. Положение прожектора и угол скобы выбирают по обслуживаемому узлу, проверяя доступ света сбоку от препятствия.

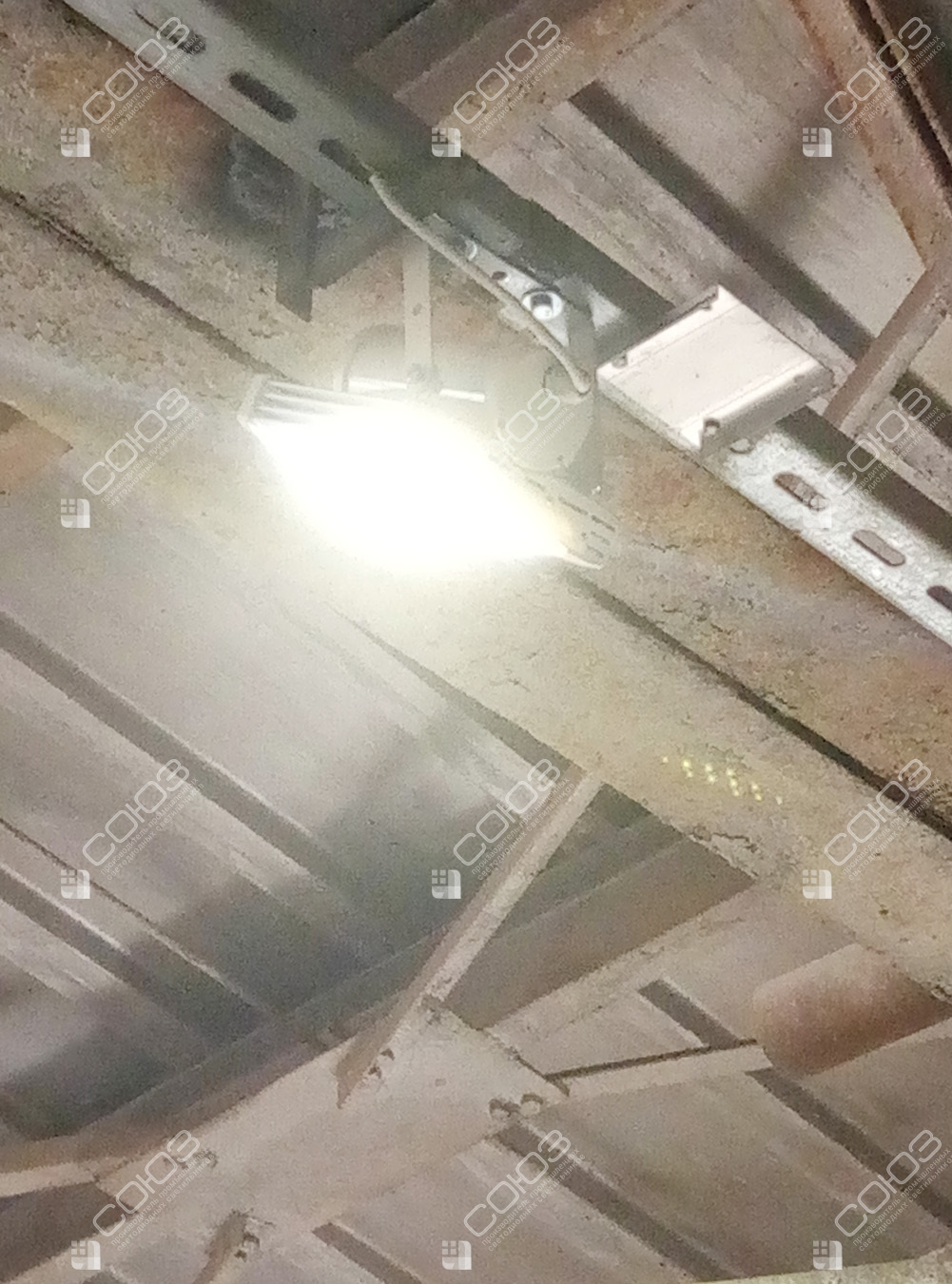

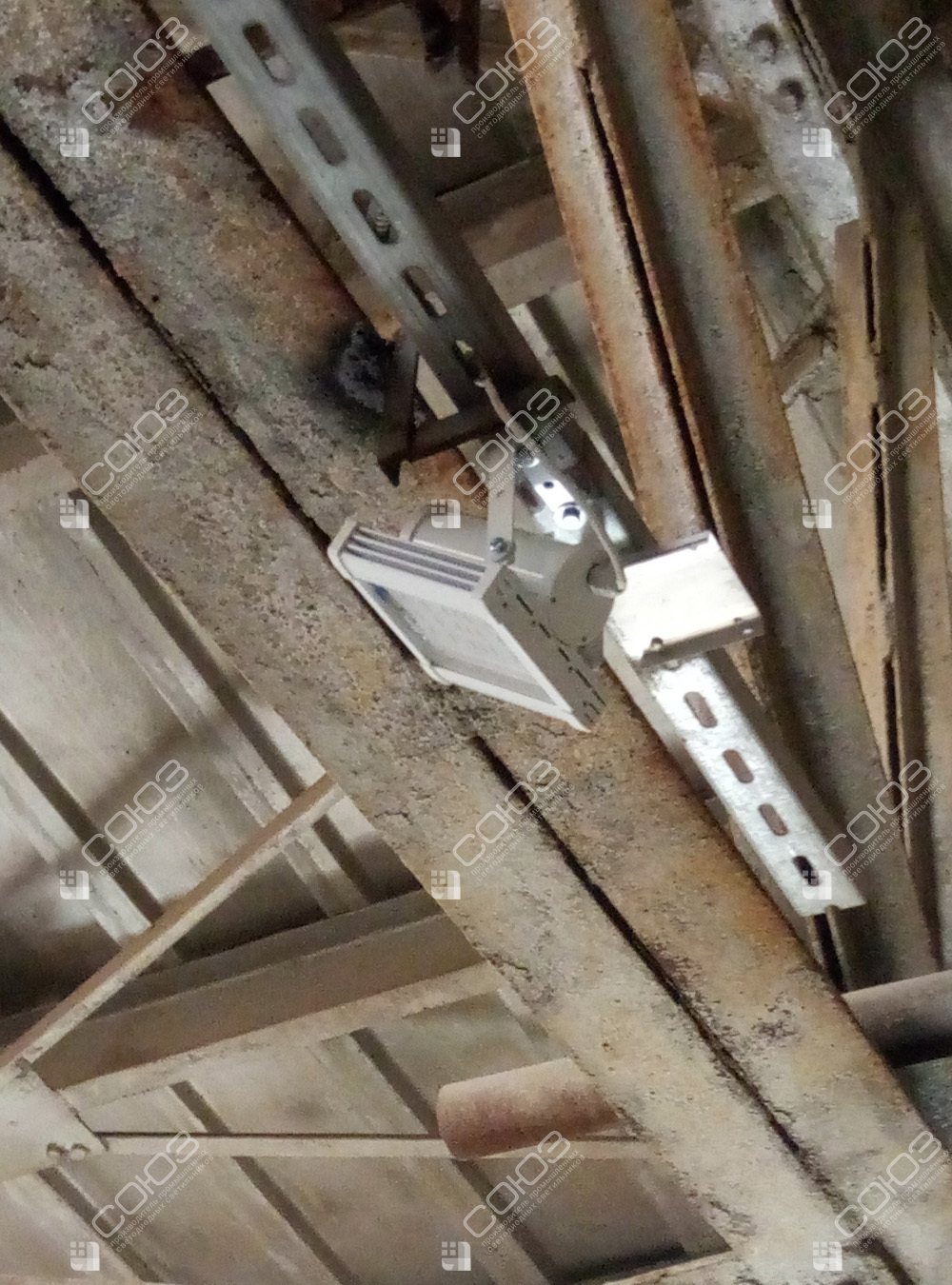

Верхнее крепление
Точку монтажа согласуют с несущей конструкцией и доступом для обслуживания. Нельзя выбирать основание только потому, что рядом удобно проложен кабель.
Сетевой прибор 40 Вт
Исполнение работает от 165–275 В AC. Для другой насосной станции параметры сети и условия применения проверяют отдельно, включая требования к подключению корпуса.
Что показать для подбора света у насосов
Нужны общий план станции и фотографии основных точек обслуживания. Отметьте высоту труб, расположение насосов, арматуры и рабочих проходов. Снимок с позиции сотрудника помогает понять, какой участок скрывается за коммуникациями. Для затенённого узла иногда требуется отдельный местный источник, а не увеличение мощности верхнего прибора.
Сравните светодиодные прожекторы, промышленное освещение и низковольтные варианты. Посмотрите местный свет насосной станции на 36 В и освещение машинного отделения судна. Эти проекты полезны для сравнения плотной компоновки оборудования. Однако питание и способ установки выбирают по вашему объекту: одинаковое назначение помещения не означает одинаковую электрическую схему.
Как проверить свет за трубой, а не только перед ней
Определите нормы освещённости для осмотра и обслуживания. кривые силы света помогут выбрать распределение, а IES-файлы — построить расчёт с трубопроводами как препятствиями. Проверять только горизонтальную плоскость пола недостаточно, если работа выполняется на боковой или нижней стороне агрегата.
Сверьте маркировку СОЮЗ и технический паспорт, условия влажности и конкретной среды. IP67 характеризует защиту корпуса, но не заменяет оценку всех воздействий. При подготовке монтажа оставляют возможность очистить экран и проверить крепление, не разбирая соседние коммуникации.
