Освещение смотровой ямы светильниками 24 В
Смотровая яма освещена с двух сторон светильниками СОЮЗ 23-40/1-67 на 24 В DC. Приборы мощностью 40 Вт размещены вдоль стен и направлены на рабочую зону.
Проект реализован на светильниках:
Решение на объекте
Два ряда света для обслуживания автомобиля снизу
В этом проекте источники установлены на обеих стенах смотровой ямы. Такой подход позволяет подвести свет с разных направлений к пространству под автомобилем. Низковольтные светильники находятся рядом с рабочим уровнем, где потолочное освещение ремонтного помещения перекрывается днищем и элементами ходовой части.

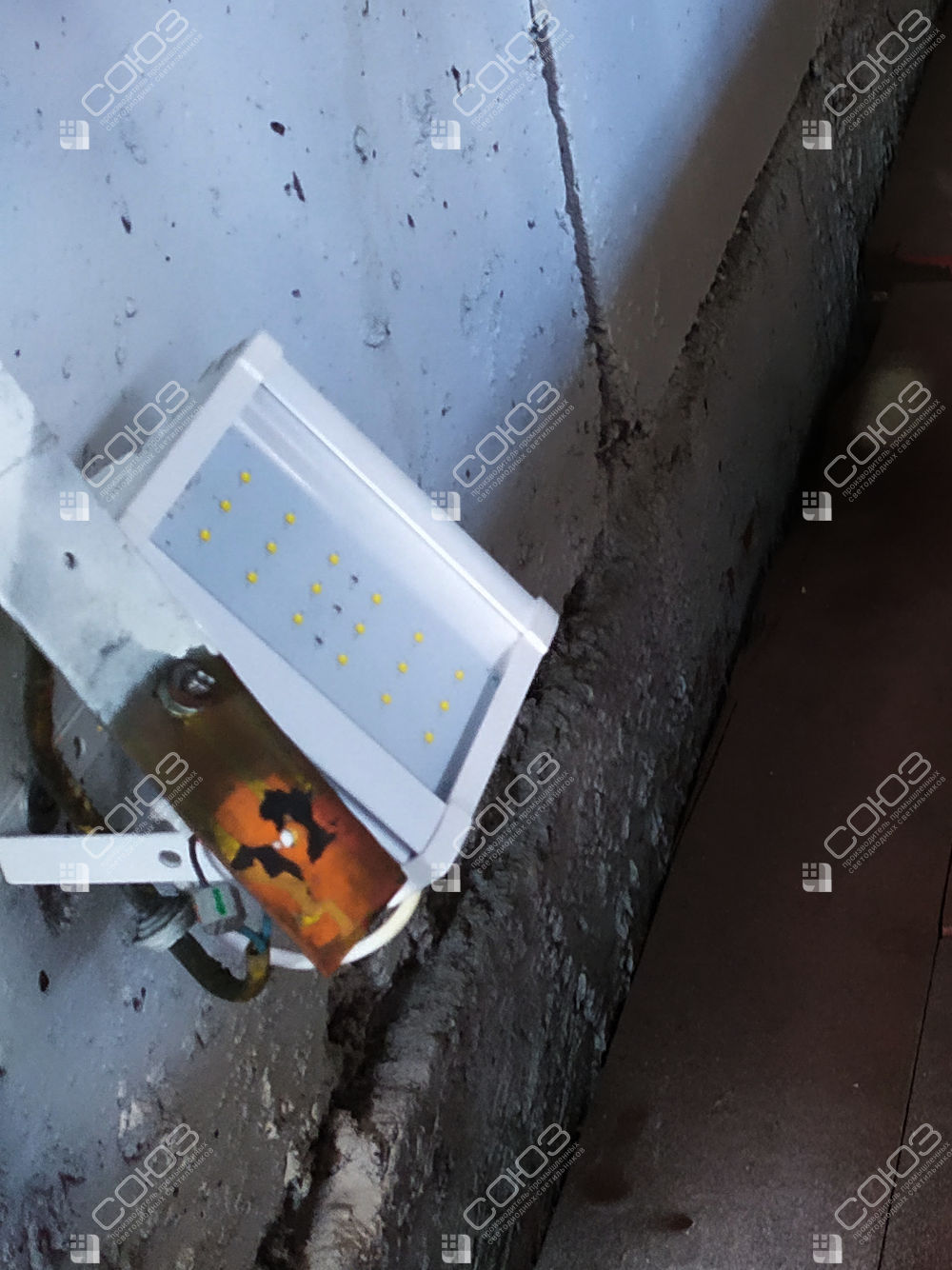

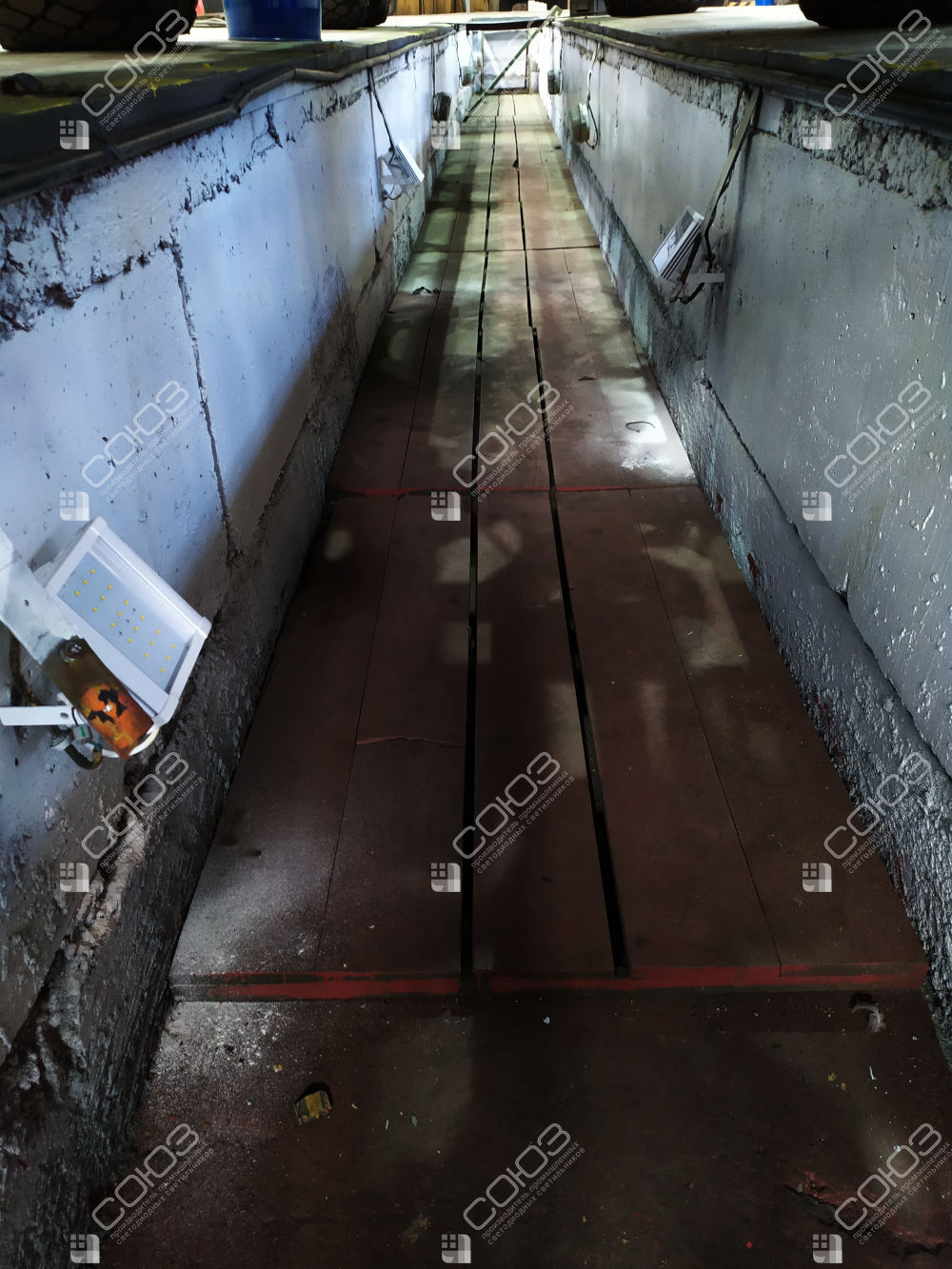

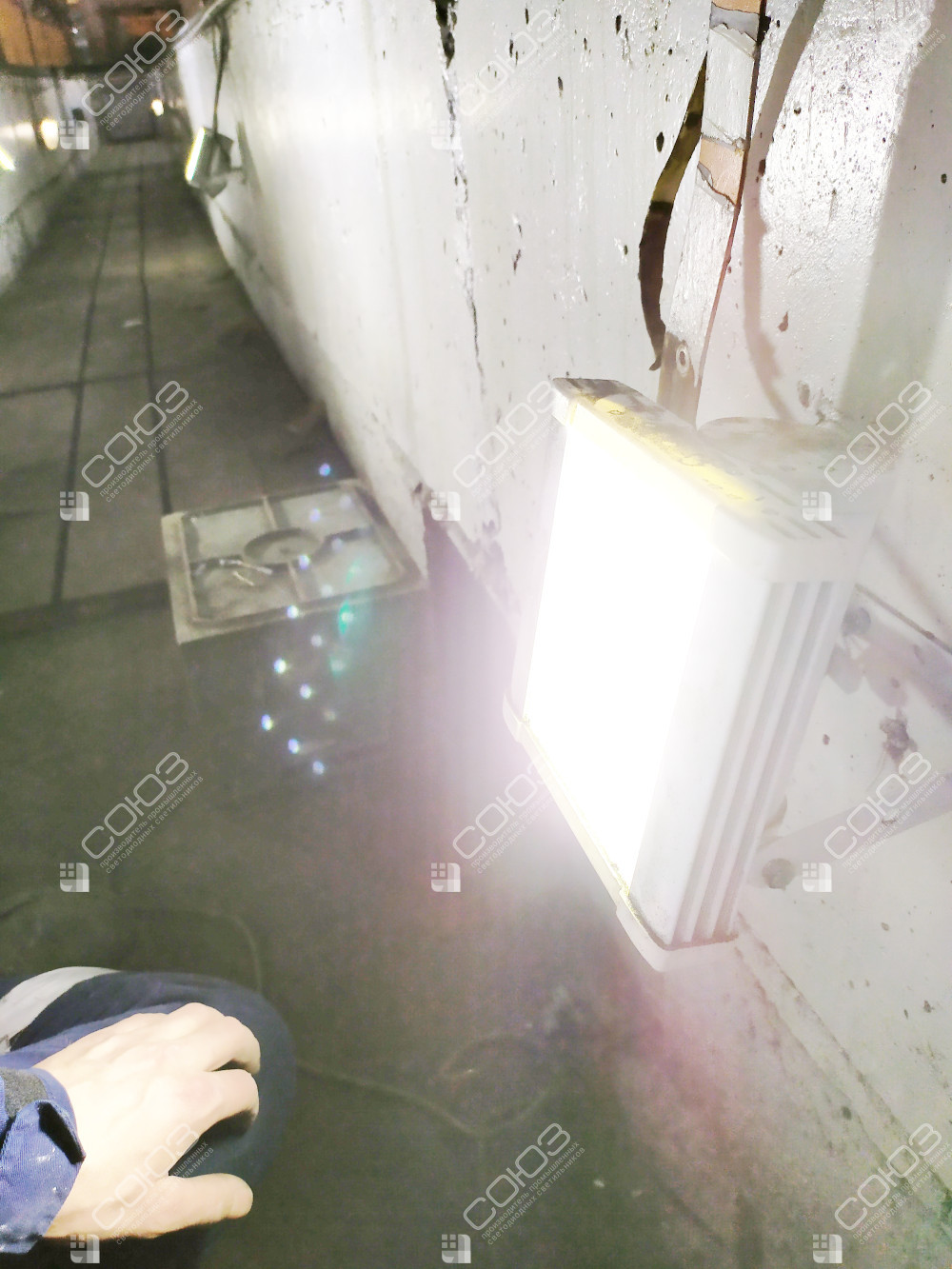

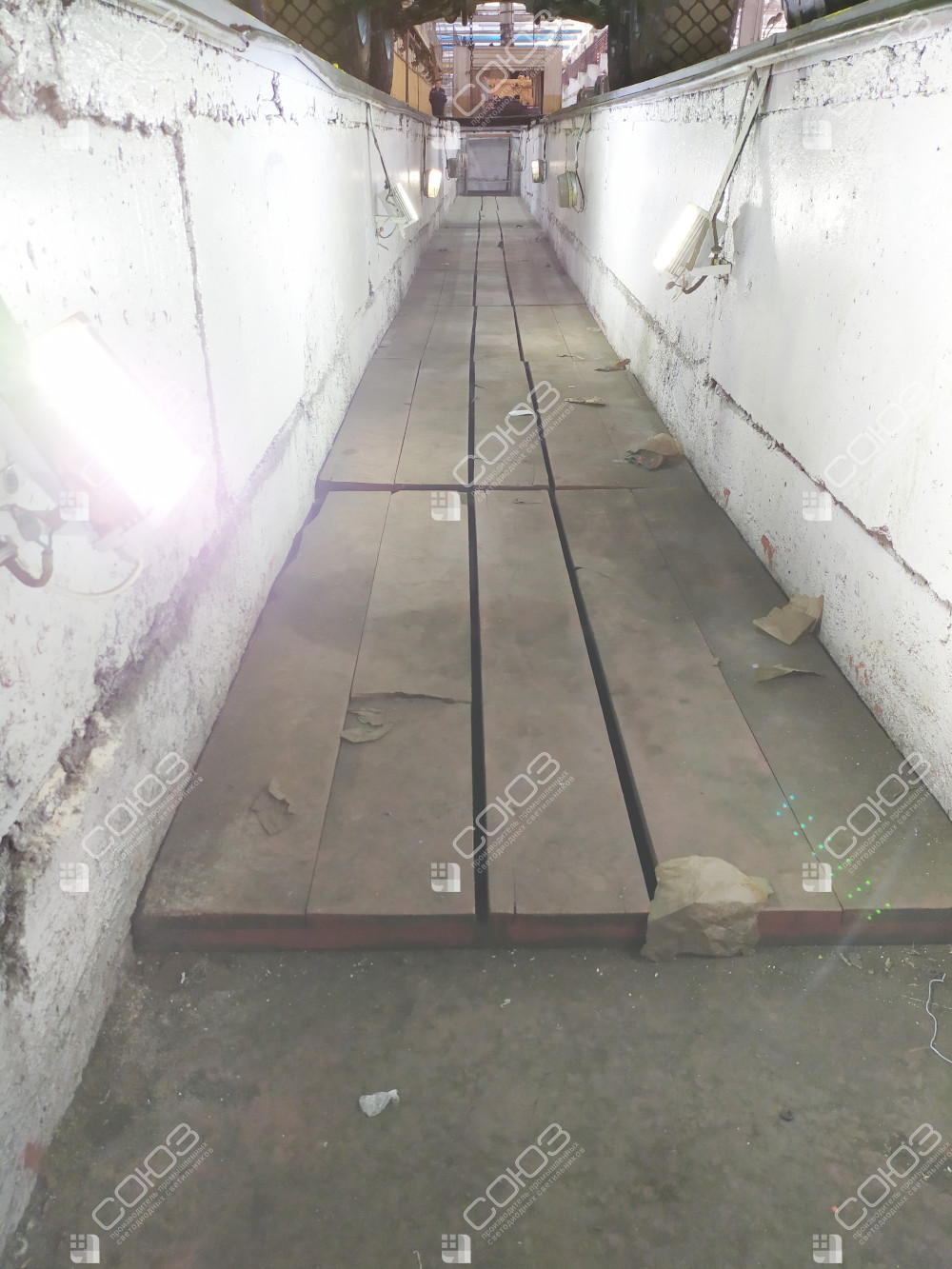

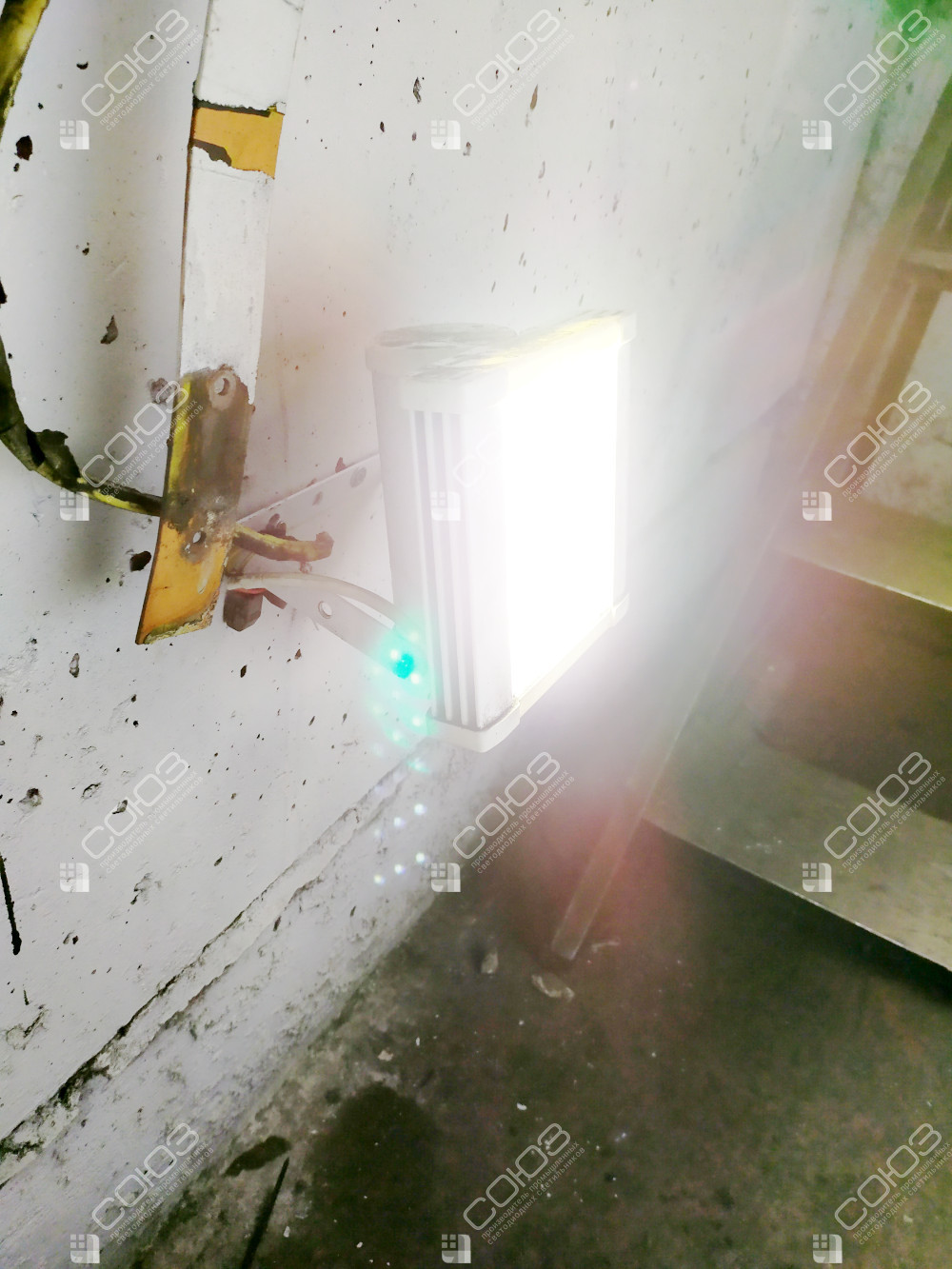

Семь фотографий показывают последовательное размещение приборов и направление потока внутрь ямы. При оценке подобной схемы важно рассматривать не только пол и стены, но и поверхности, с которыми работает сотрудник. Два ряда дают возможность подобрать направления так, чтобы уменьшить затенение узлов автомобилем, инструментом и человеком.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)
Низковольтный светильник на поворотной скобе. Питание — 24 В постоянного тока, диапазон 18–32 В DC. Широкий свет формируют светодиоды без вторичных линз; алюминиевый корпус и поликарбонатный экран обеспечивают исполнение IP67.
Особенности решения
Свет с двух сторон
Встречные направления помогают осветить сложную геометрию снизу. Их проверяют совместно, чтобы яркий прибор на противоположной стене не мешал обычному положению взгляда.
Модель 40 Вт
Световой поток одного светильника составляет 6099 лм. Угол 120° даёт широкий охват; шаг установки рассчитывают по размерам ямы и требуемой освещённости поверхностей.
Питание постоянного тока
Версия рассчитана на 18–32 В DC. Красный провод подключается к плюсу, чёрный — к минусу; правильность соединения проверяют до подачи питания.
Как выбрать мощность и расположение рядов
Укажите размеры ямы и тип транспорта, высоту приборов и предполагаемые рабочие операции. Светильник 40 Вт подходит не для любой ямы автоматически: на небольшом расстоянии необходимо оценить яркость и направление. Расчёт связывает поток одного прибора с количеством точек, чтобы получить нужную видимость без неоправданного увеличения установленной мощности.
Изучите светильники для смотровых ям и исполнения на 24 В. В низковольтном каталоге можно сравнить варианты по питанию и оптике. Для сопоставления доступны ремонтная яма со светильниками 20 Вт и гаражная яма с кирпичными стенами. Размещение уточняют с учётом доступа для очистки экранов, обслуживания соединений и защищённой прокладки кабеля по стенам.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём схему освещения вашей ямы
Передайте размеры, фотографии транспорта над ямой и параметры питания. Рассчитаем количество светильников и предложим удобное расположение вдоль рабочих зон.
