Освещение смотровой ямы в ремонтном боксе светильниками 36 В
В смотровой яме ремонтного бокса установлены СОЮЗ 23-20/1-67 на 36 В AC. Светильники на стенах направлены в рабочую зону; пять фотографий показывают размещение и крепление.
Проект реализован на светильниках:
Решение на объекте
Свет на рабочем уровне ремонтной ямы
Когда автомобиль стоит над смотровой ямой, он закрывает значительную часть потолочного света. Для осмотра и обслуживания снизу нужны источники непосредственно в рабочем пространстве. На этом объекте компактные светильники размещены на стенах ямы и направлены внутрь при помощи поворотных скоб.

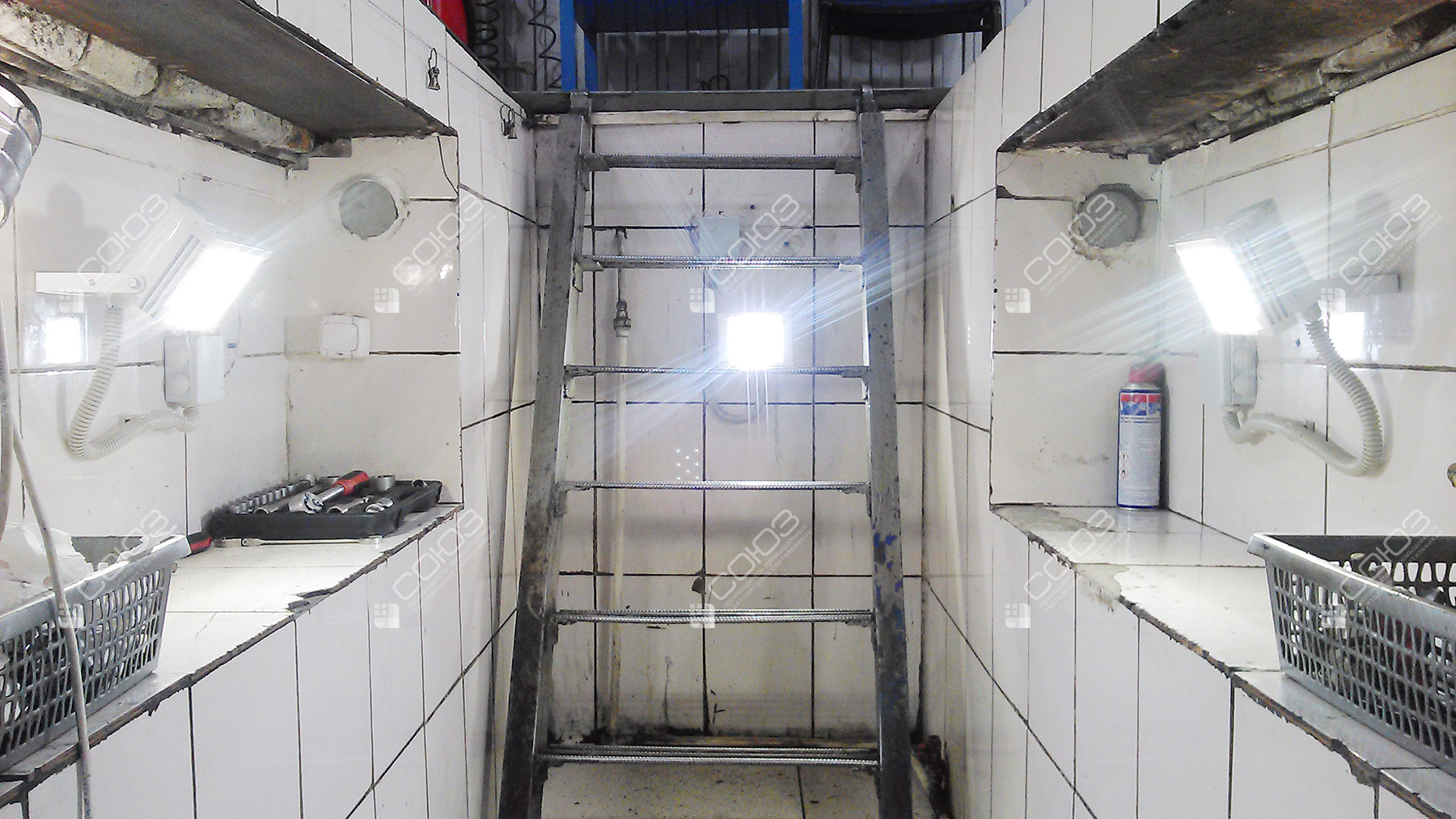

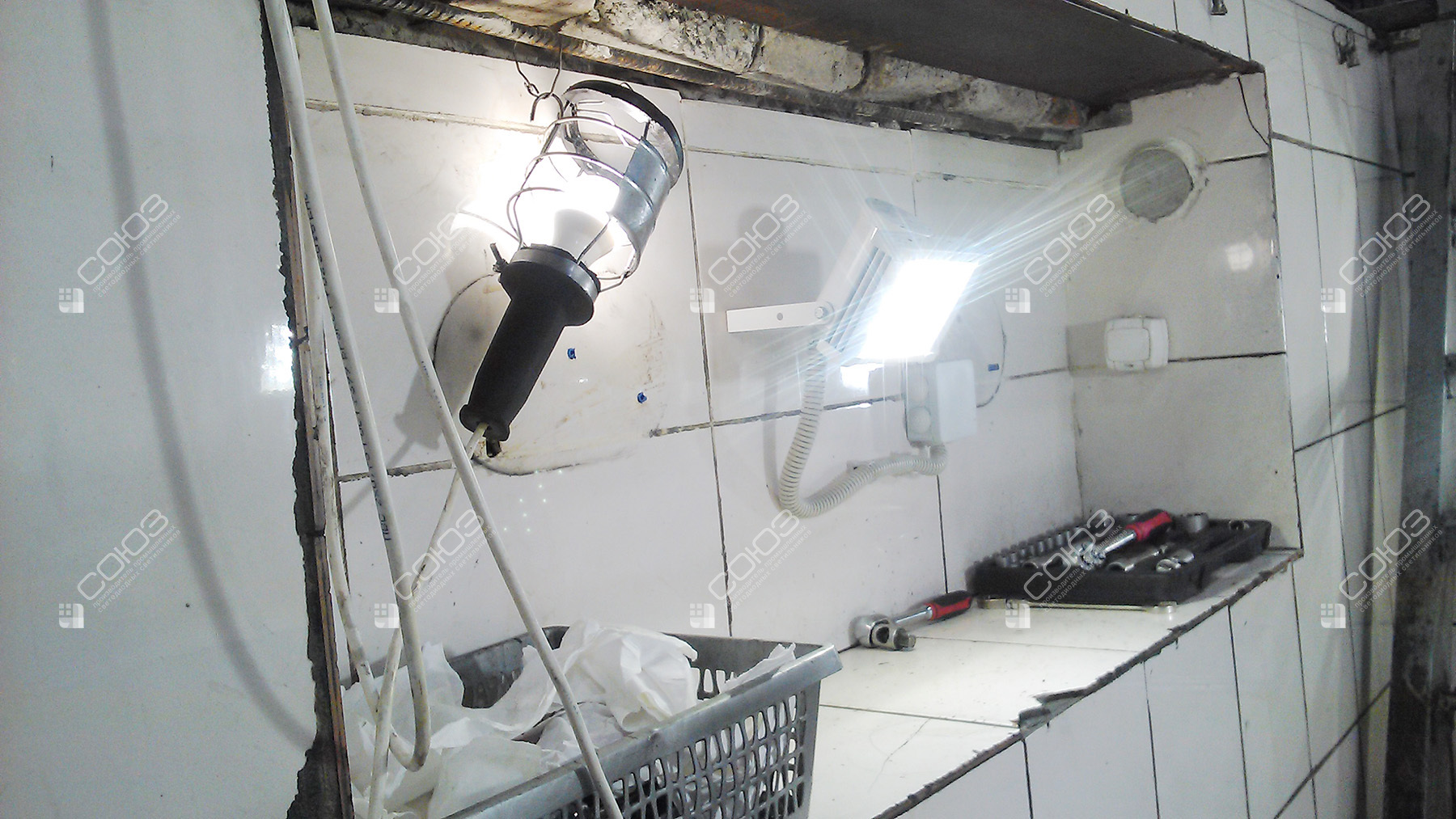

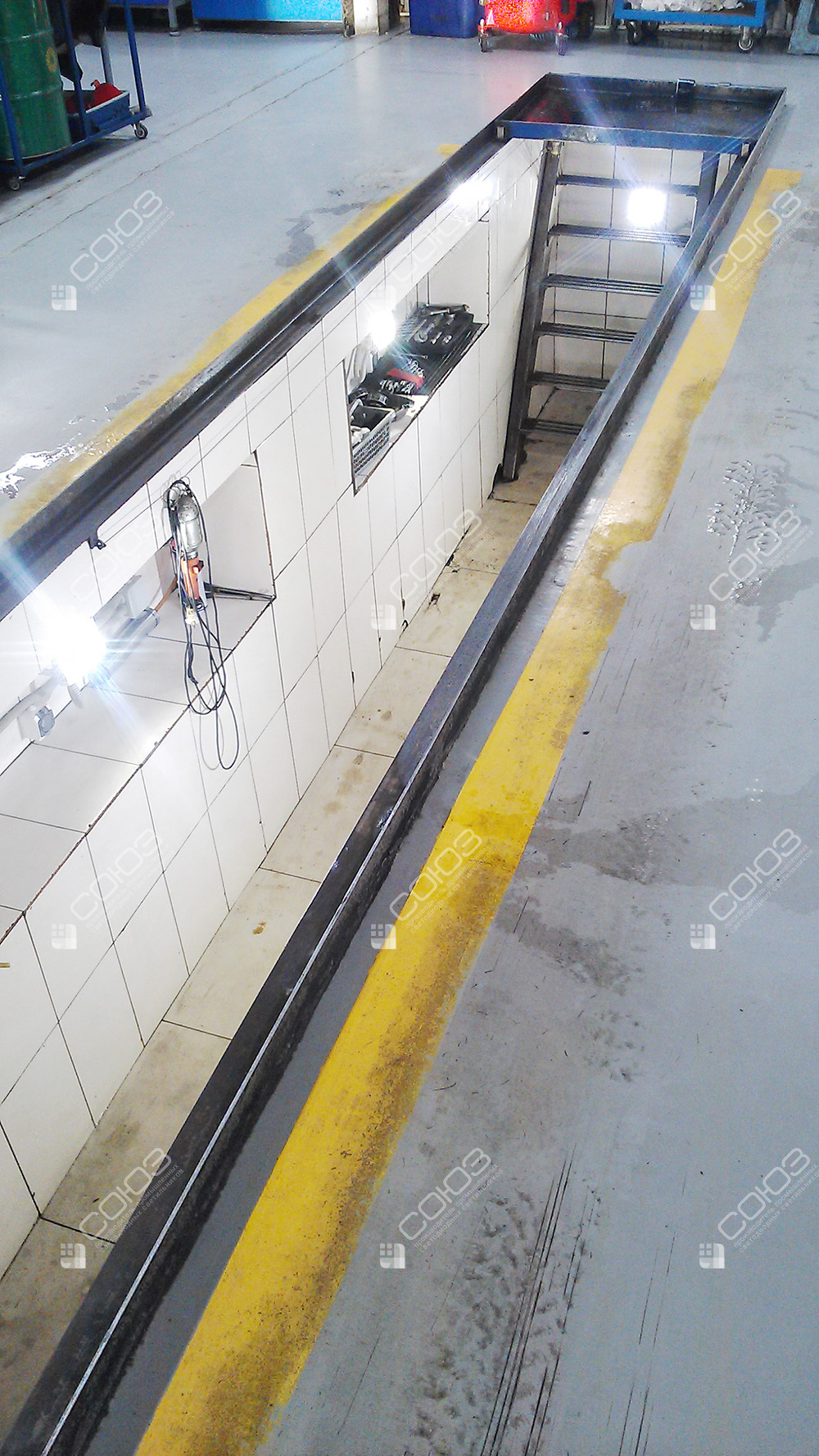

Фотографии помогают оценить расположение приборов вдоль стен и рядом с местом спуска. Такой монтаж подводит свет к человеку и обслуживаемым узлам автомобиля. При подборе важно проверить несколько рабочих положений: сотрудник, инструмент и днище создают дополнительные тени, которые не видны при оценке пустой ямы без машины.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

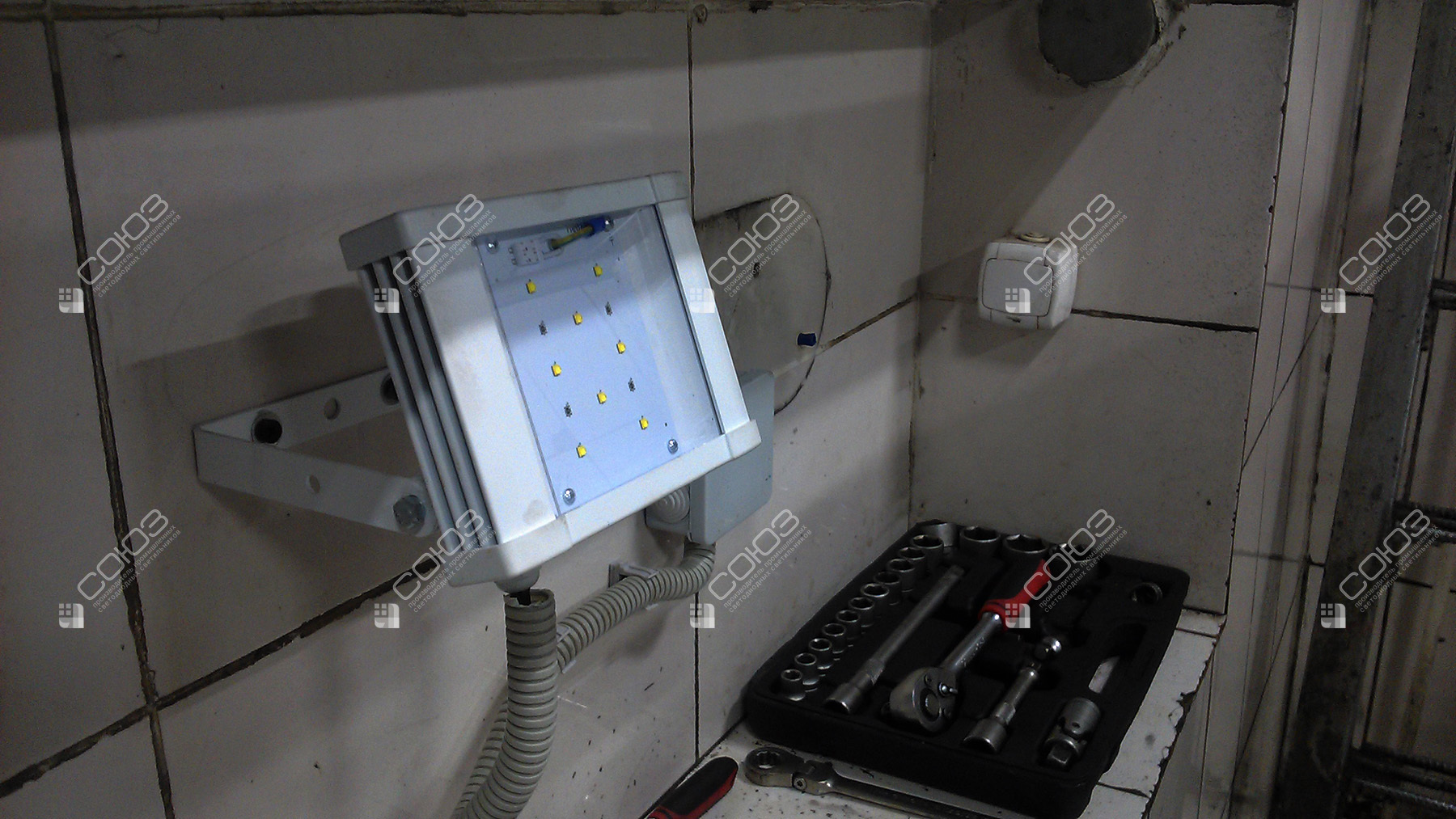

Компактный светильник на поворотной скобе. Питание — 36 В переменного тока, рабочий диапазон 32–42 В AC. Широкий свет формируют светодиоды без вторичных линз; корпус — алюминий, экран — оптический поликарбонат.
Особенности решения
Размещение вдоль стен
Распределённые точки света позволяют работать на разных участках. Шаг и высоту установки выбирают по длине ямы, положению обслуживаемого транспорта и зонам выполнения операций.
Направление на узлы
Поворотная скоба помогает подстроить свет под рабочую область. При настройке проверяют видимость снизу и яркость в поле зрения человека, стоящего рядом со стеной.
Доступ для обслуживания
Корпус IP67 защищён от пыли и воды по своему классу. Размещение должно сохранять возможность очистить экран и осмотреть крепление без разборки стационарного оборудования.
Как подобрать свет для ремонтного бокса
Передайте размеры ямы, высоту стен, типы обслуживаемых автомобилей и расположение спуска. Схему проверяют вместе с общим светом бокса: оно нужно для подъезда, подготовки и работ вокруг транспорта. Количество локальных приборов определяется освещённостью рабочих поверхностей, а не только общей длиной помещения.
В разделе светильников для смотровых ям представлены рекомендации по размещению. Здесь использована версия на 36 В переменного тока; другие варианты можно сравнить в низковольтном каталоге. Посмотрите монтаж в кирпичной яме гаража и двустороннее освещение ямы моделями 24 В. Параметры питания и условия подключения выбирают для конкретного объекта; одинаковая форма корпуса не означает одинаковую электрическую схему.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём освещение вашей ремонтной ямы
Пришлите размеры, фотографии с автомобилем и без него, параметры питания. Предложим модели и расположение светильников для рабочих зон и спуска.
