Освещение территории гаражного комплекса
Территория гаражного комплекса освещена консольными СОЮЗ 22-100/1-67 мощностью 100 Вт. Десять фотографий показывают проезды, подходы к боксам и расположение уличных светильников.
Проект реализован на светильниках:
Решение на объекте

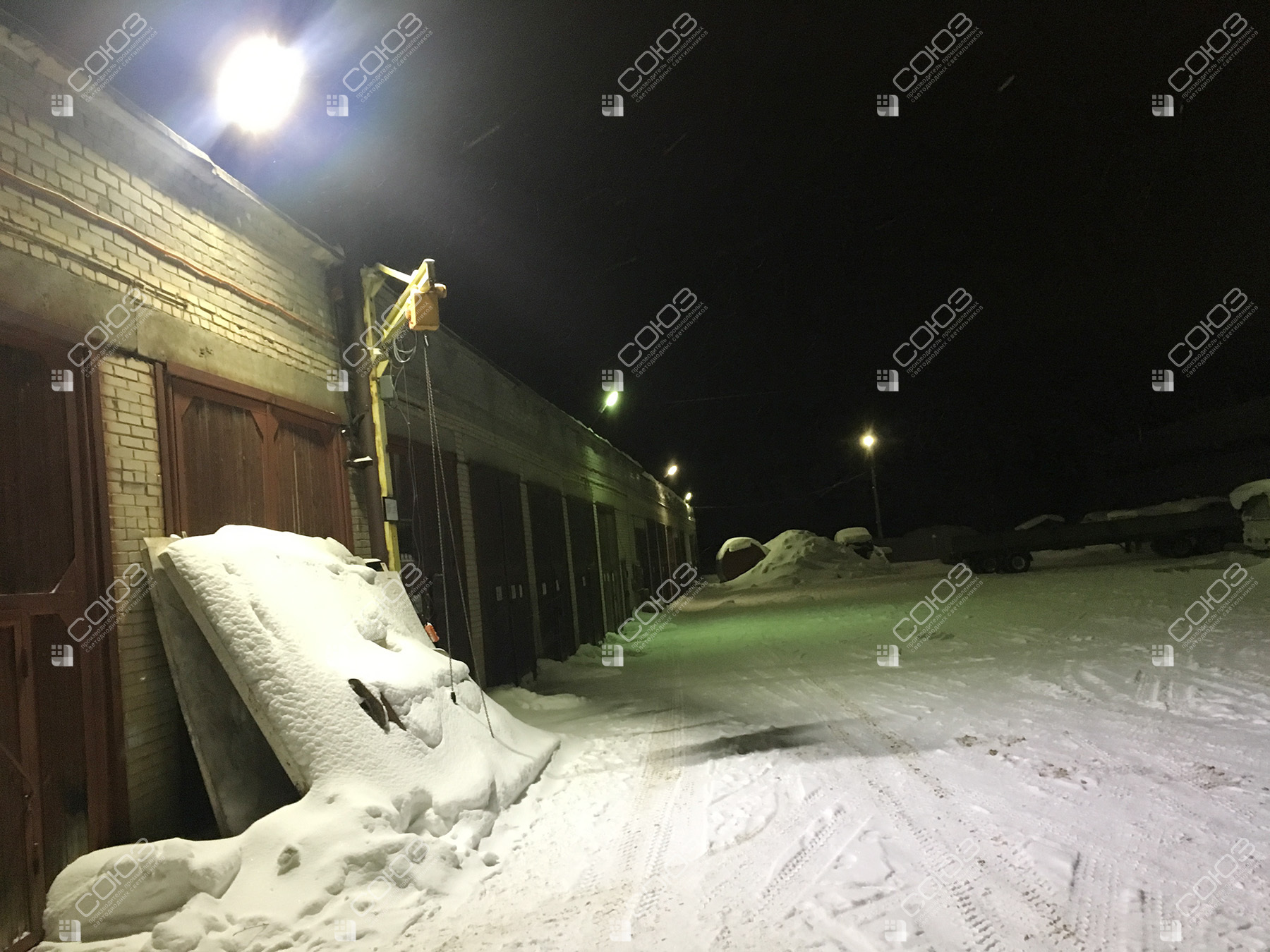

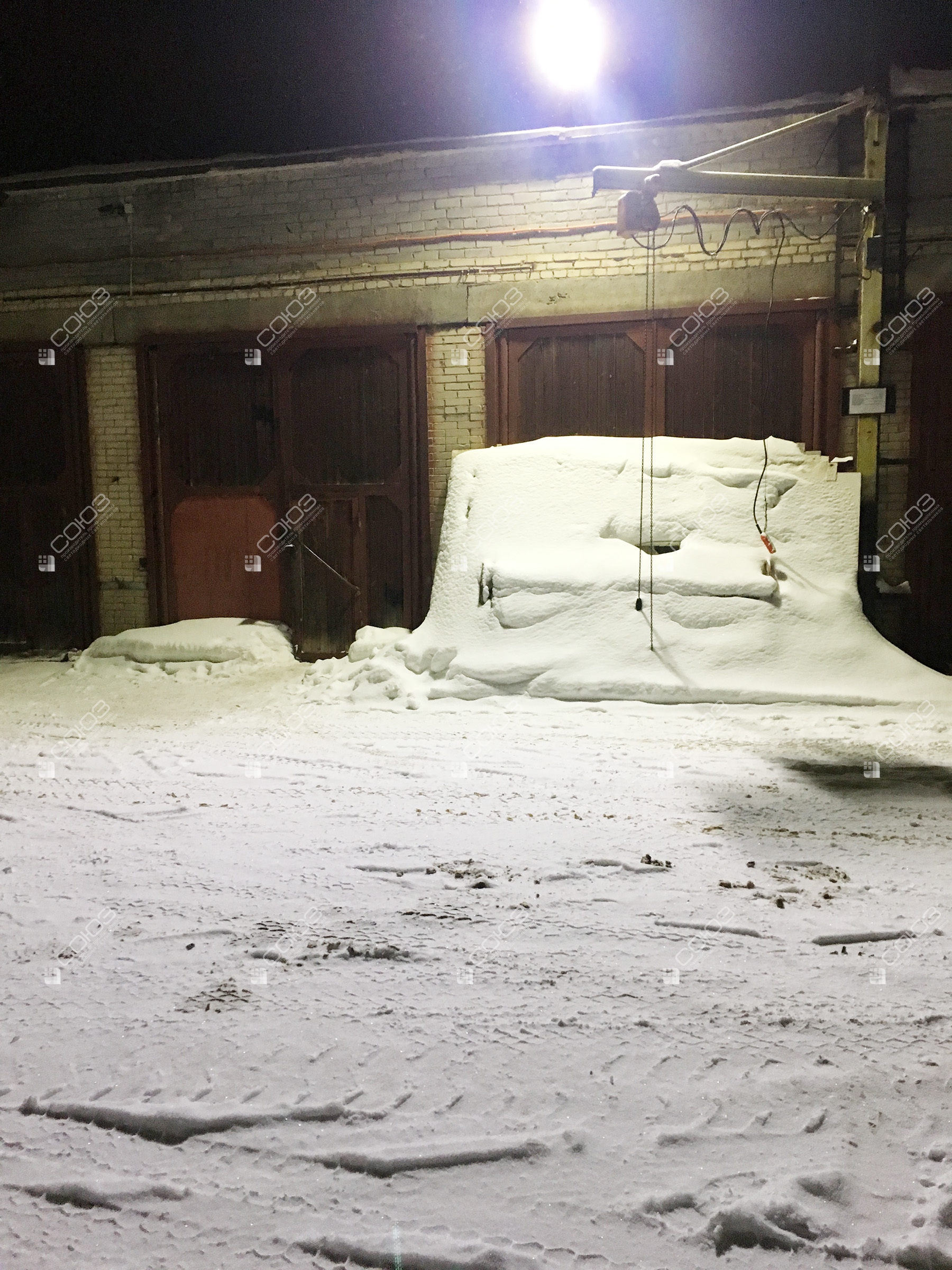

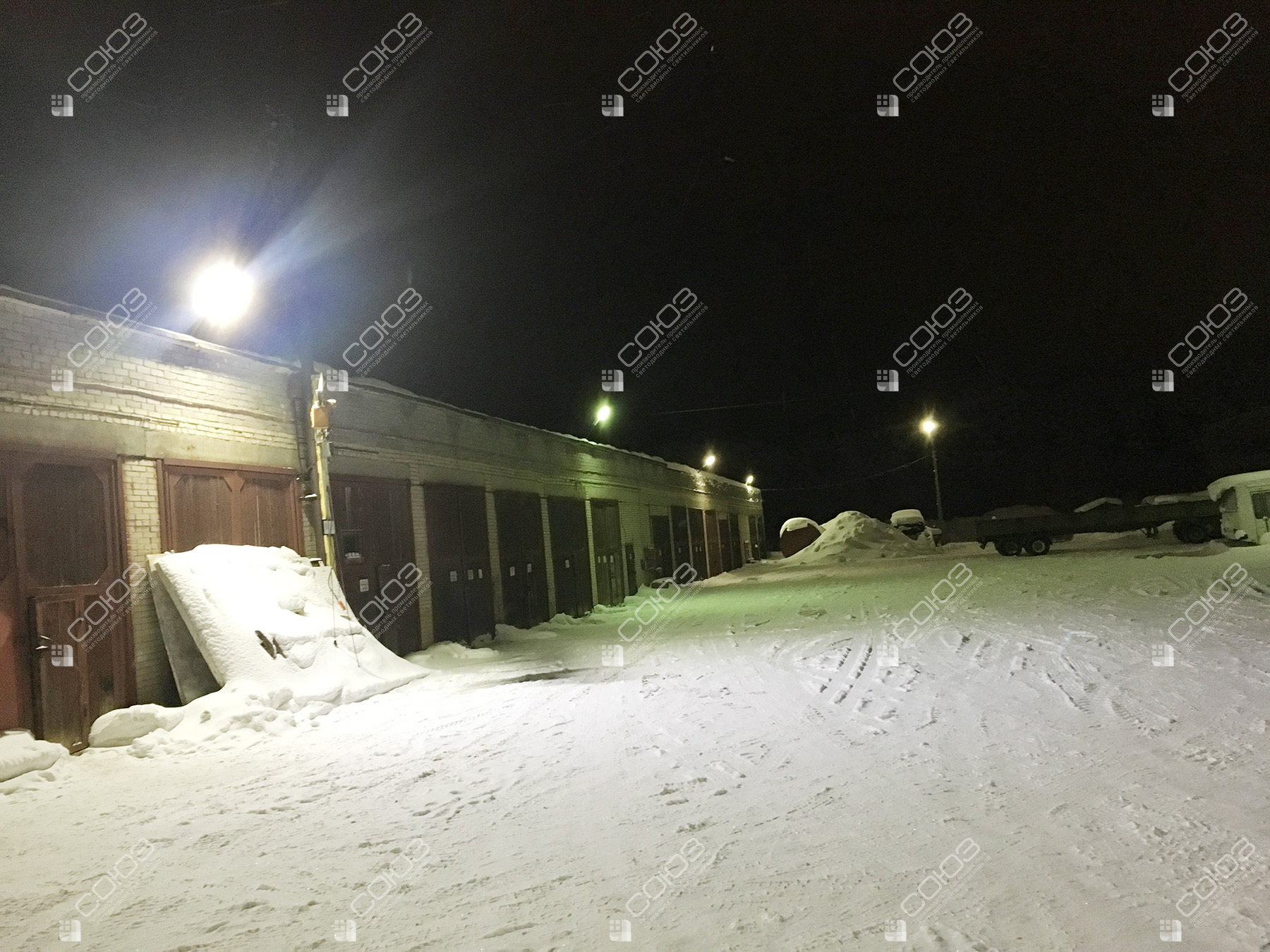

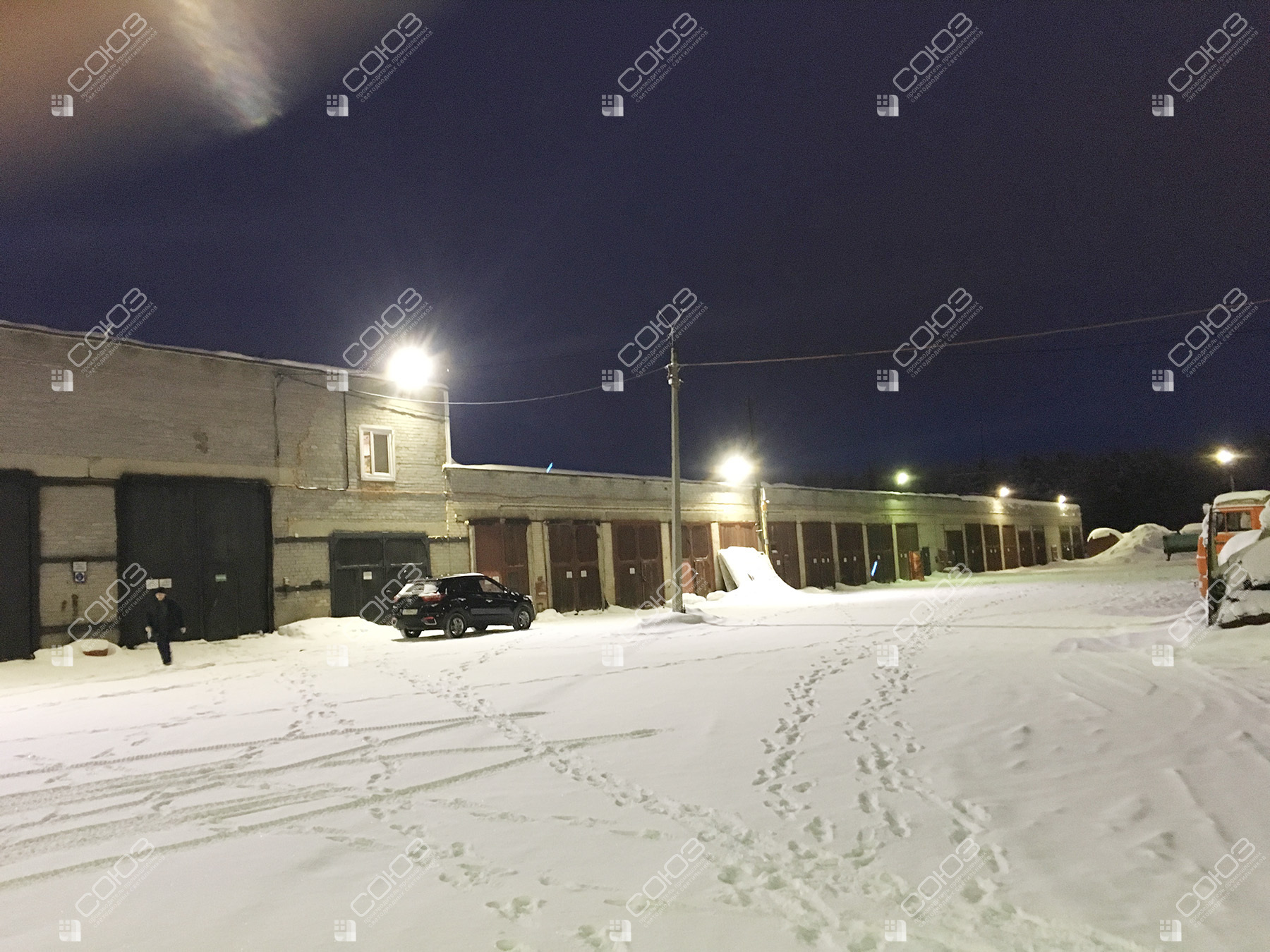

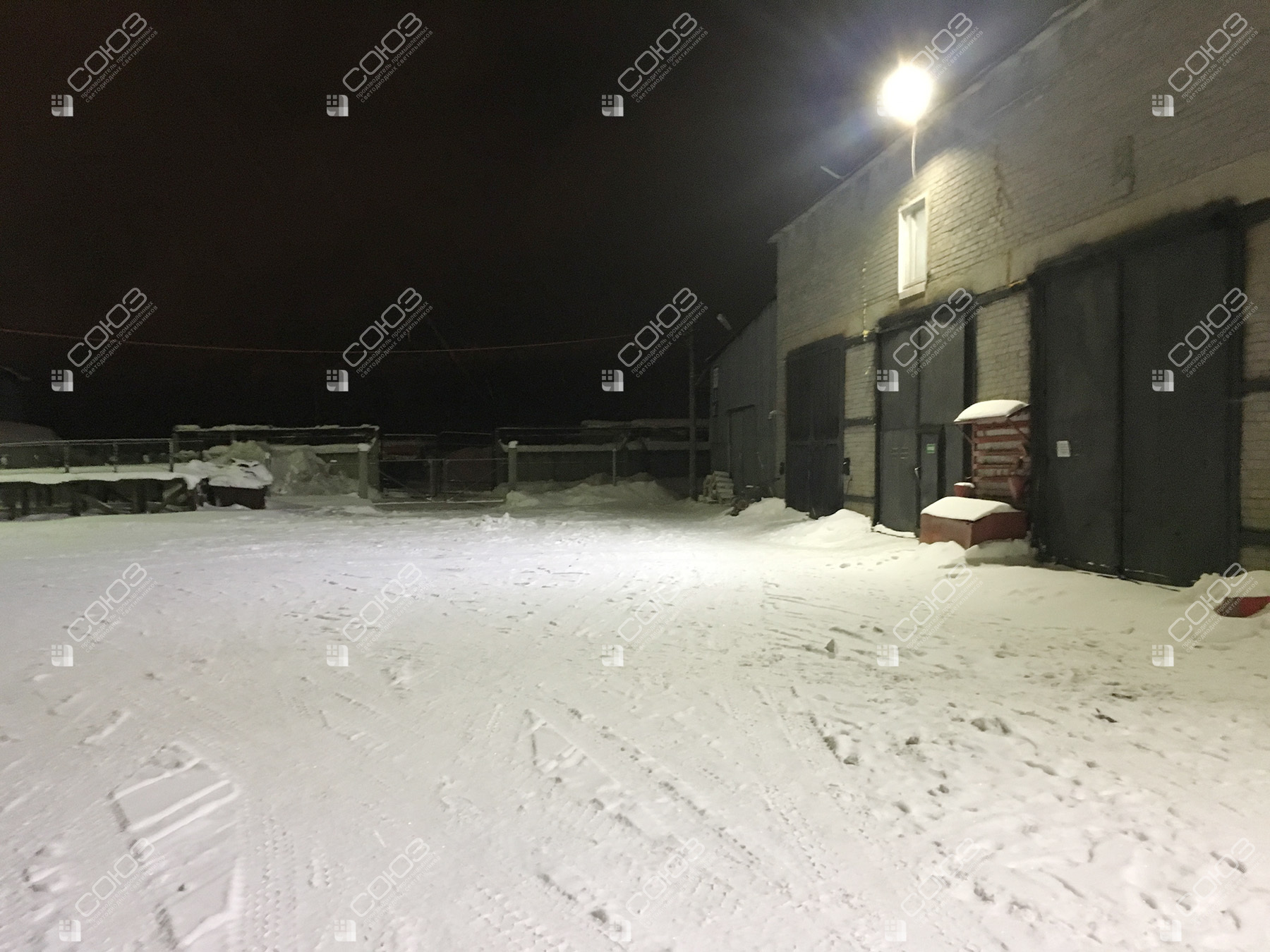

Уличный свет между рядами гаражных боксов
На территории гаражного комплекса свет нужен вдоль проездов, перед воротами и на участках маневрирования. В проекте применены консольные светильники с широким распределением. Их размещение связывает движение между боксами с подходами к входам и отдельными открытыми площадками, где водителю и пешеходу важно видеть окружающее пространство.
Десять фотографий помогают оценить выполненную схему. Для аналогичного комплекса существенны ширина проезда и положение ворот: припаркованный автомобиль может перекрывать поток или скрывать часть прохода. Поэтому точки света выбирают с учётом обычного использования территории, а не только её свободного состояния. На поворотах и у въезда дополнительно рассматривают направление движения и возможные препятствия.
Оборудование проекта
СОЮЗ 22-100/1-67
Консольное крепление на трубу диаметром 45–60 мм. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения

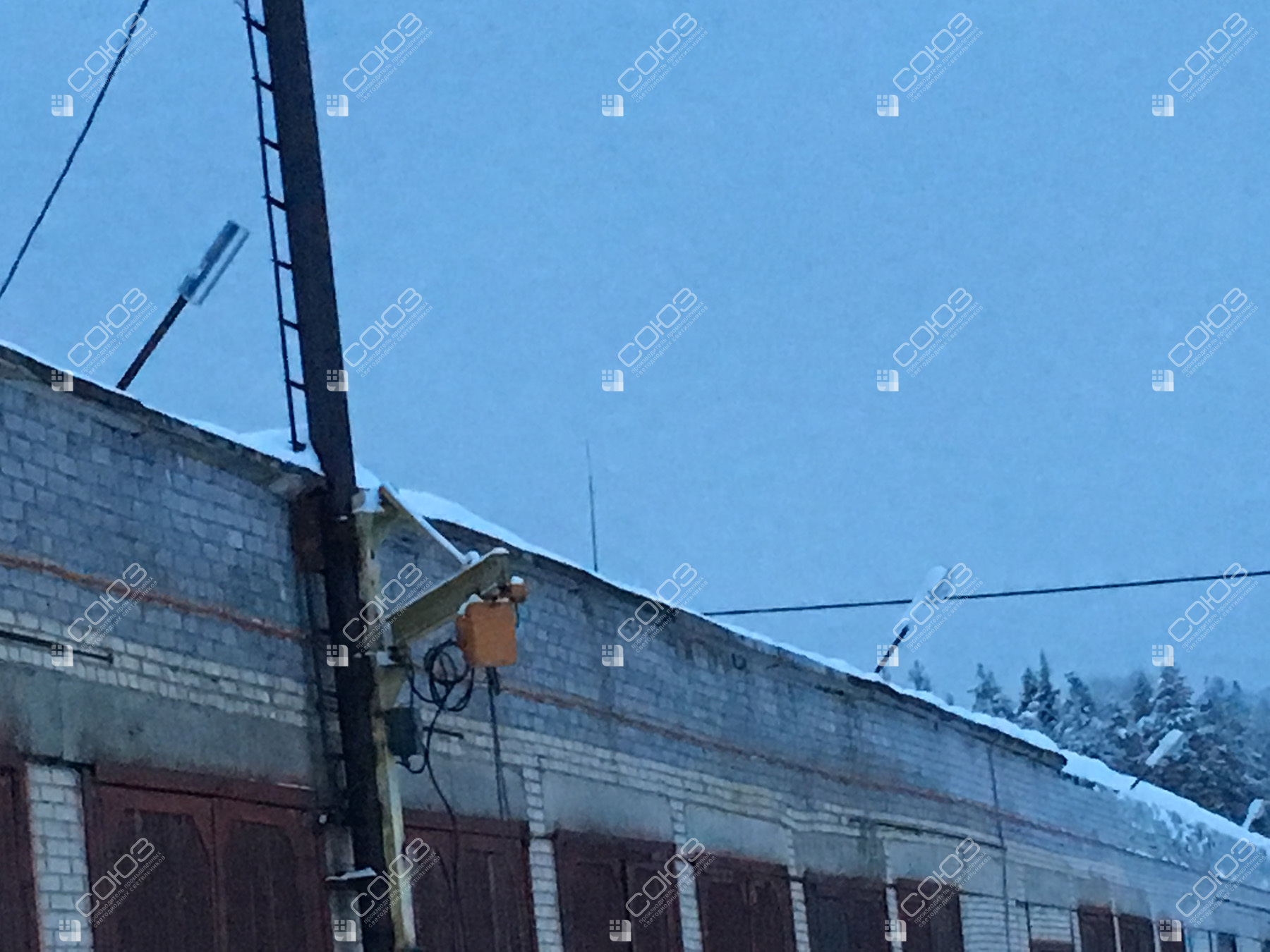

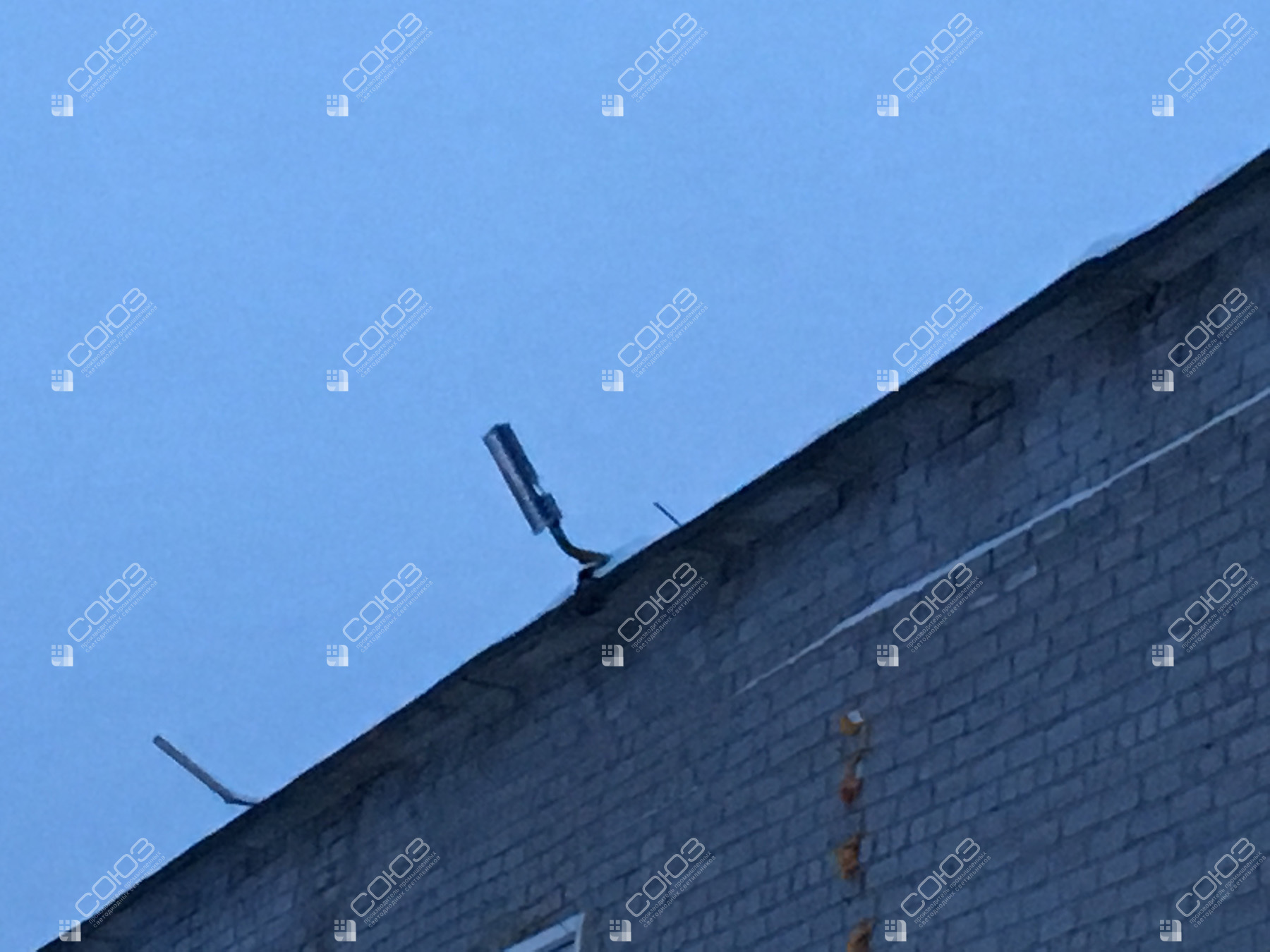

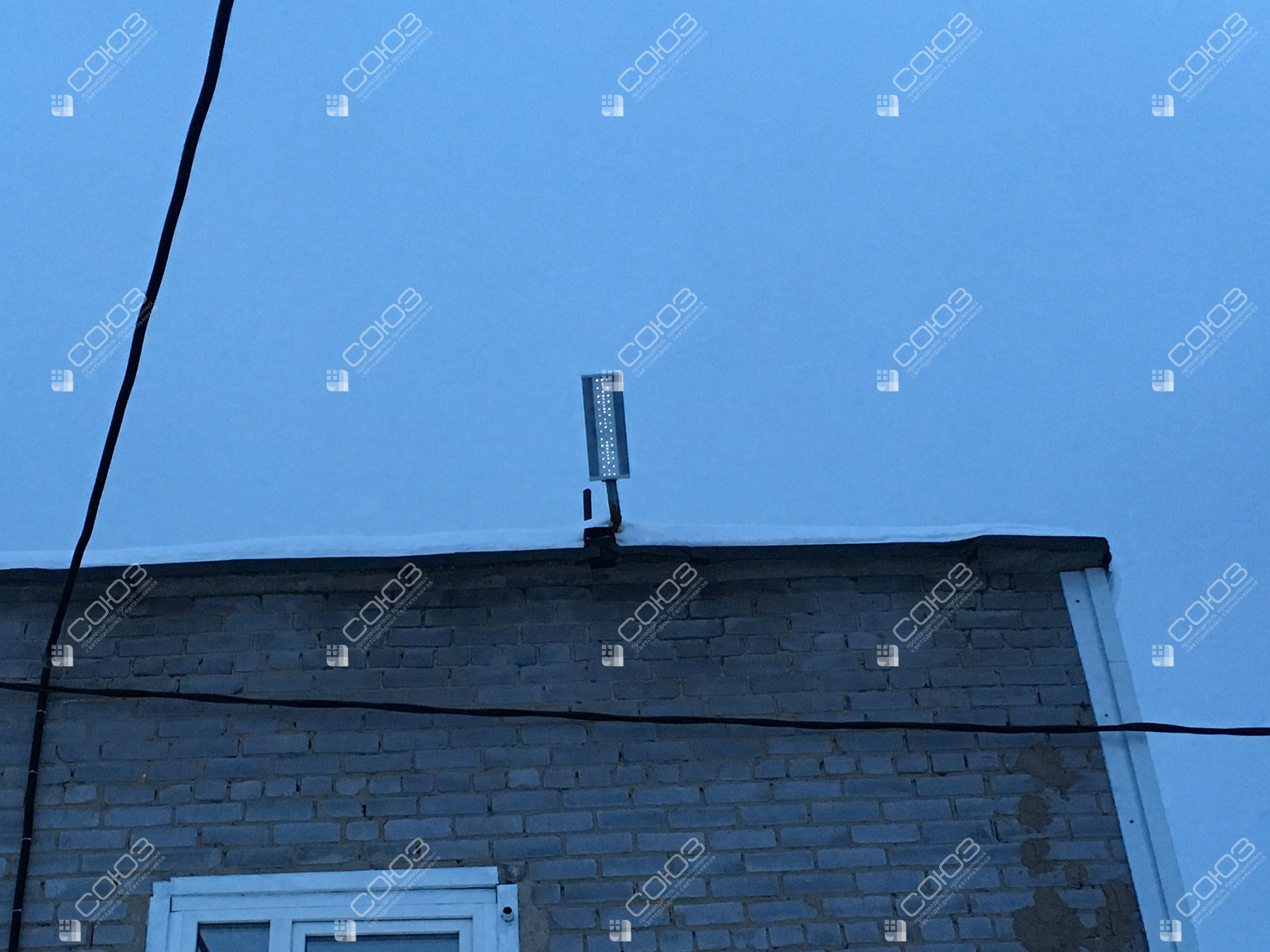

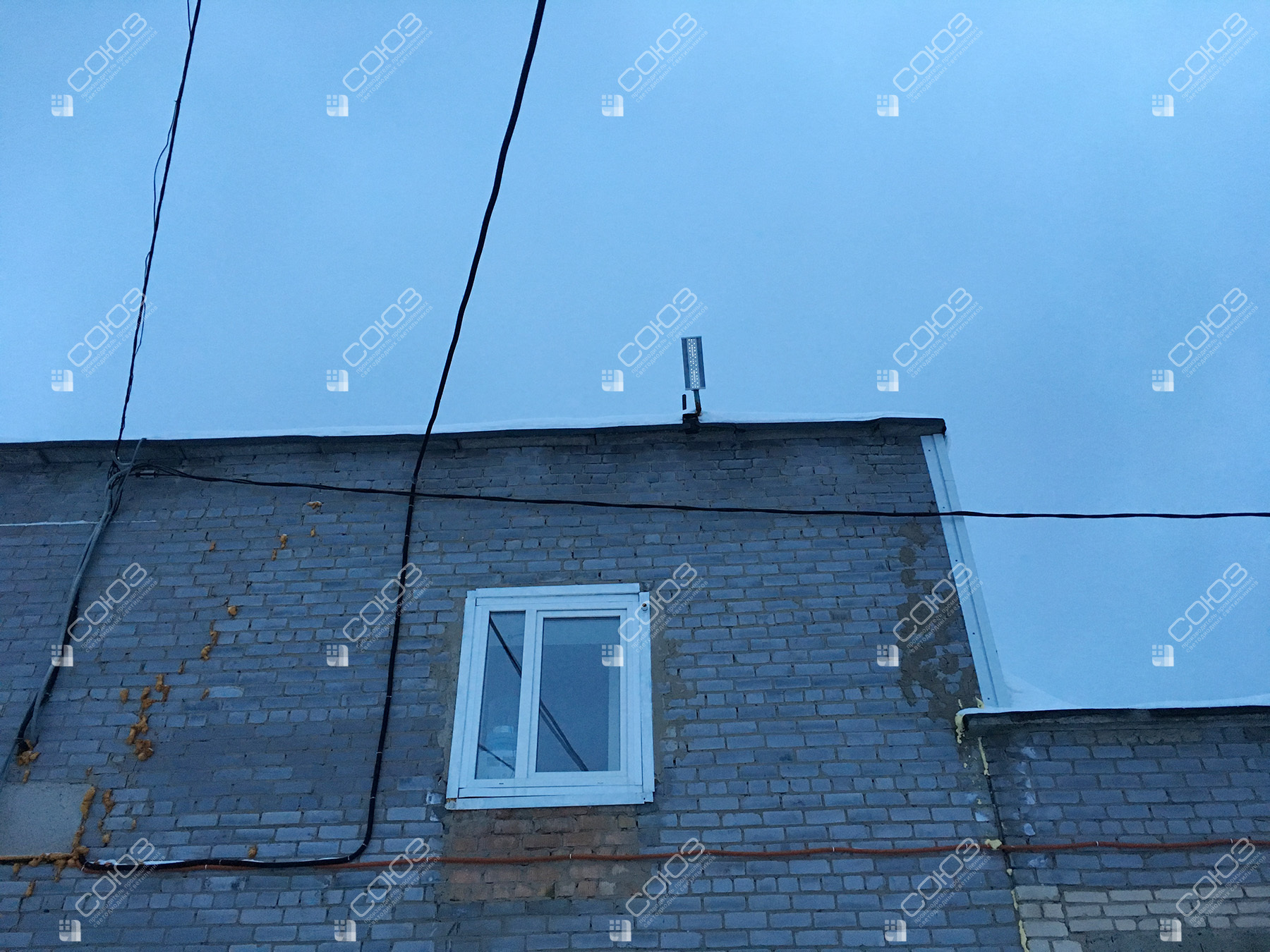

Консоль на опоре
Светильник устанавливается на трубу диаметром 45–60 мм. Для существующих опор проверяют высоту, вылет кронштейна, состояние основания и возможность нужного направления корпуса.
Широкий угол 120°
Модель мощностью 100 Вт даёт 16 407 лм. Распределение подходит для охвата открытой области; шаг приборов определяют по размерам проезда и точкам установки.
Наружная эксплуатация
Корпус имеет защиту IP67 и полимерное покрытие алюминия. Условия применения проверяют по паспорту, а доступ для очистки и обслуживания предусматривают заранее.
Как подобрать освещение гаражного комплекса
Передайте схему рядов боксов, въезда и разворотных площадок. Отметьте опоры, ширину проездов и места постоянной парковки. Укажите высоту установки и доступные точки подключения. При расчёте рассматривают подходы к воротам и переходы между соседними световыми зонами, чтобы изменение направления движения не выводило человека сразу в затенённый участок.
Сравните уличные светильники, консольные модели и прожекторы для отдельных площадок. Посмотрите освещение проездов производственной базы и сочетание консольного света и прожектора во дворе. Для узких участков дополнительно оценивают подходящую форму светового поля. Выбор корпуса связывают с креплением, а мощность и количество подтверждают расчётом. После монтажа направления проверяют с въезда, пешеходных подходов и обычных мест маневрирования автомобилей.
