Уличное освещение территории производственной базы светильником СОЮЗ 100 Вт
Территория производственной базы освещена СОЮЗ 22-100/1-67, 100 Вт. На 13 фотографиях показаны существующие опоры, проезды и работа уличного освещения в вечернее время.
Проект реализован на светильниках:
Решение на объекте
Широкий свет для проездов производственной базы
На территории базы освещение связывает проезды, подходы к корпусам и открытые площадки в понятный маршрут. На объекте консольные светильники установлены на существующих опорах и направлены к основным зонам движения. Широкая КСС Д помогает охватить пространство рядом с опорой и прилегающие участки территории.

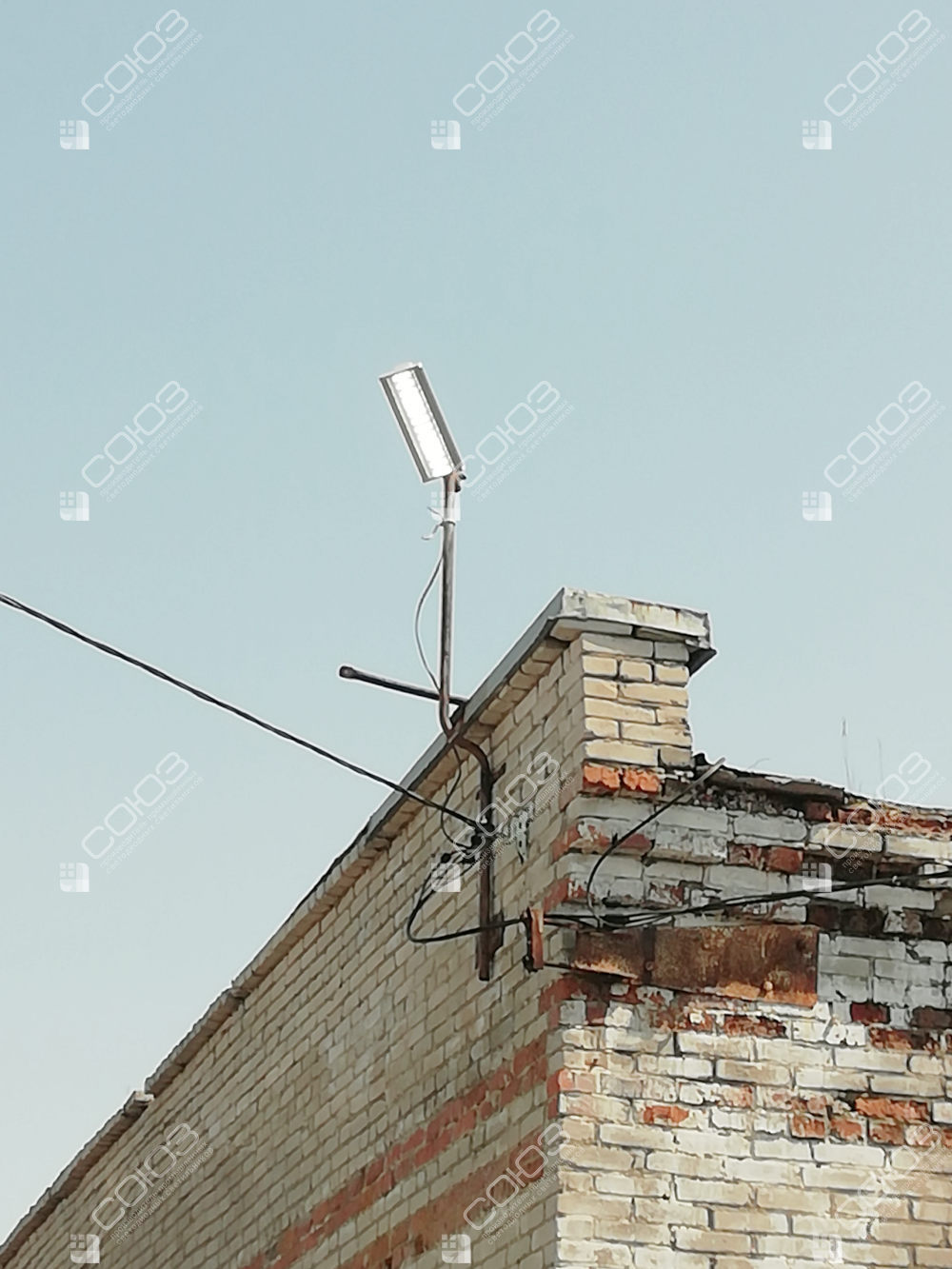

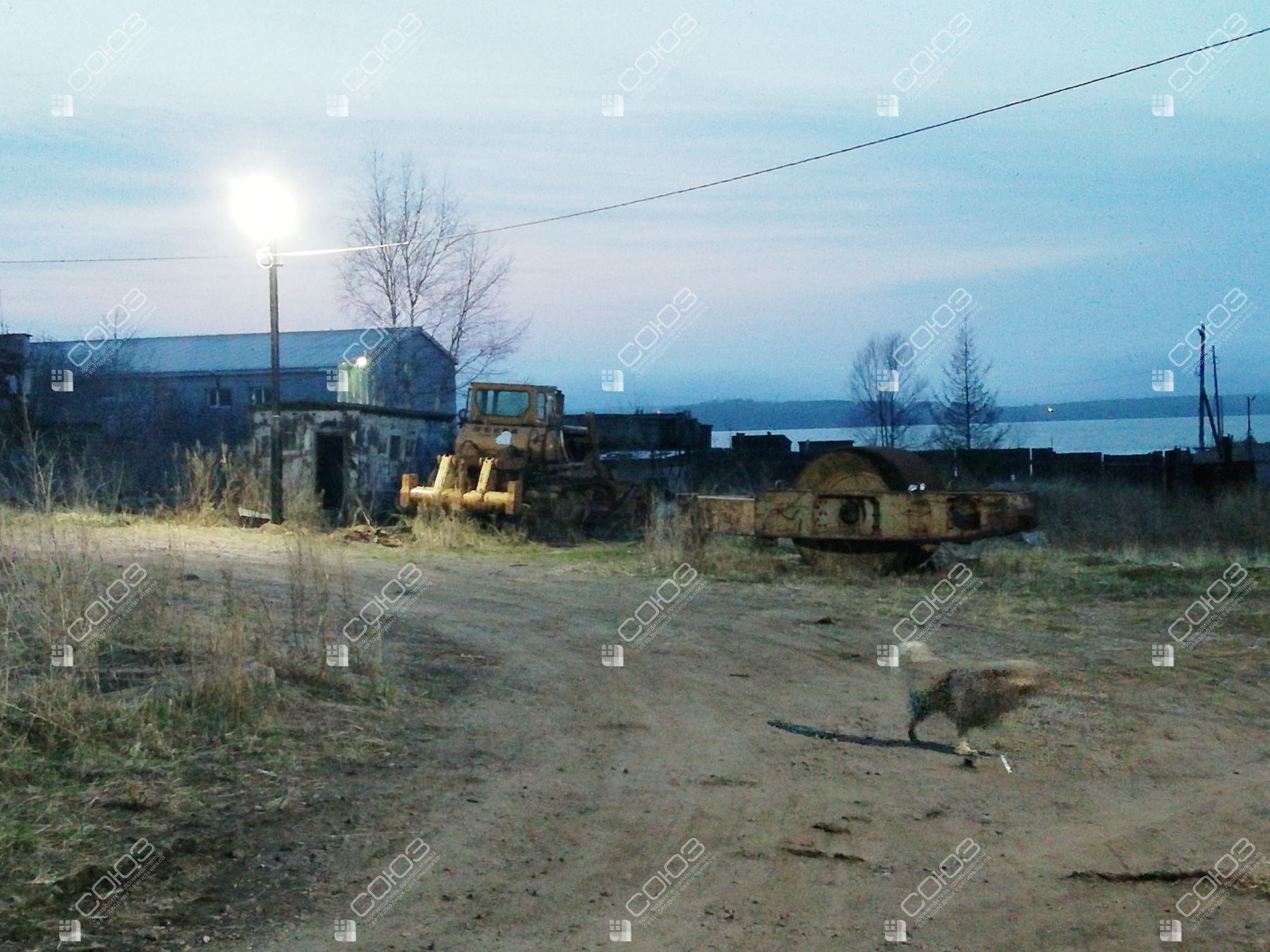

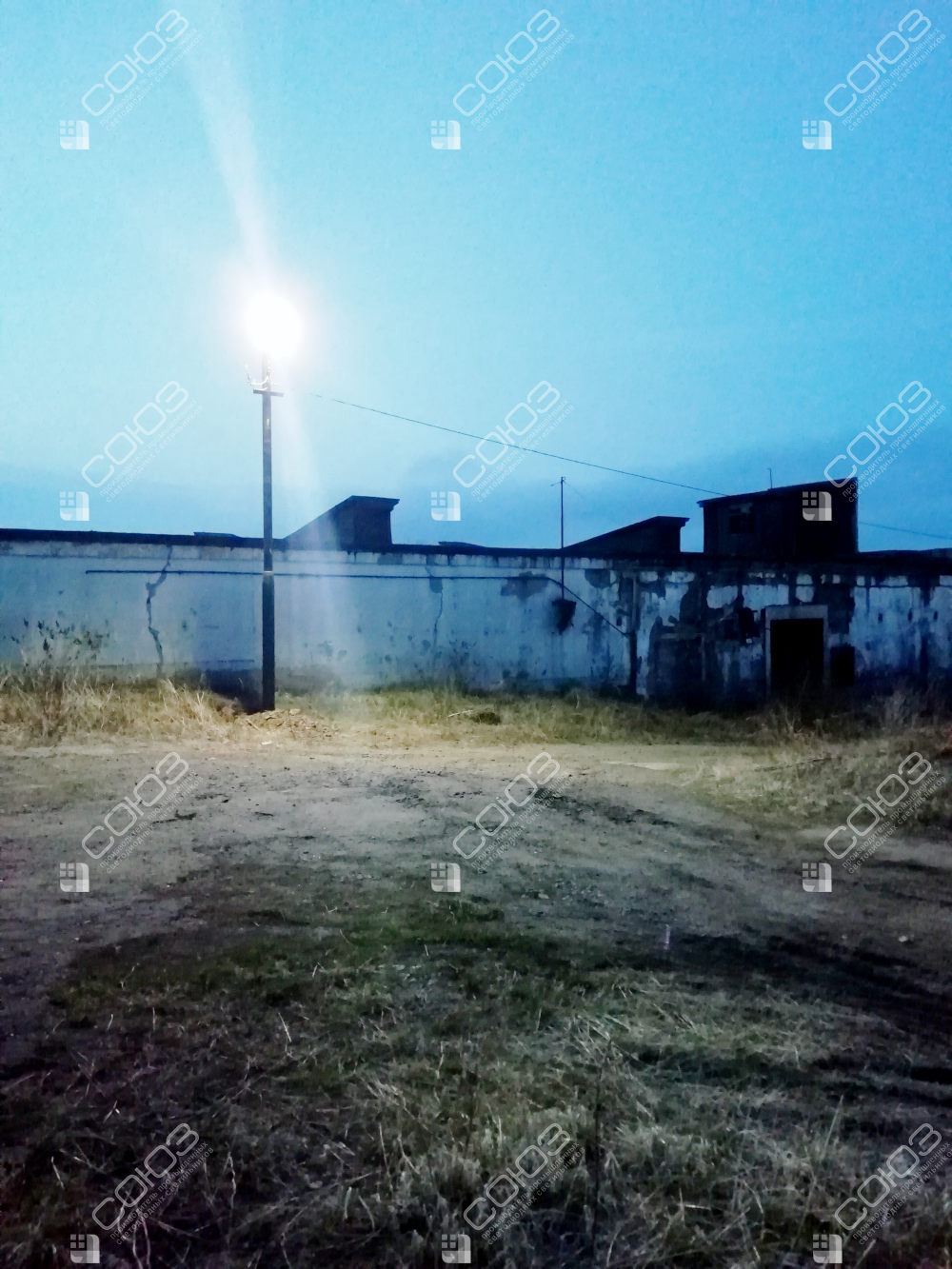

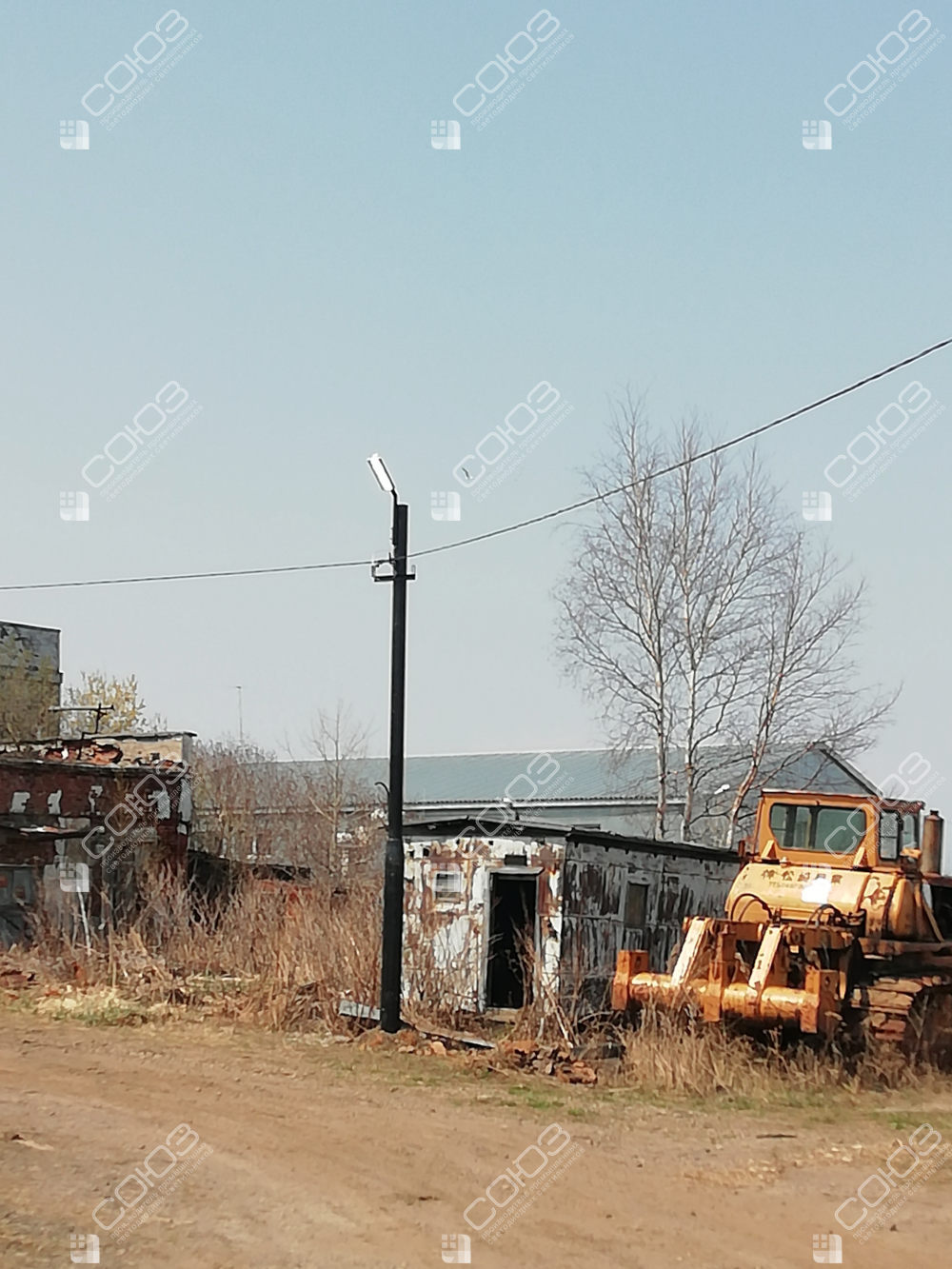

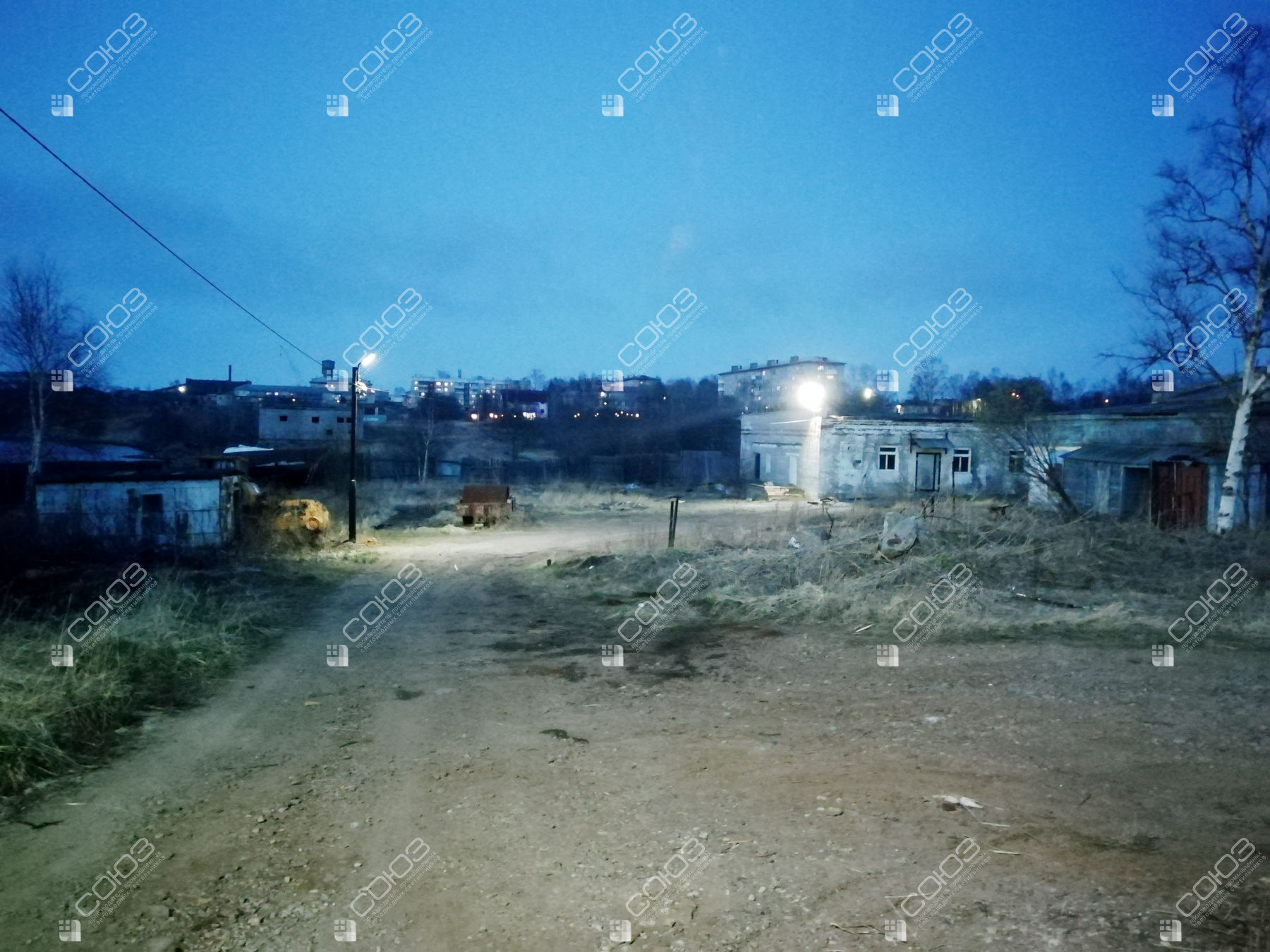

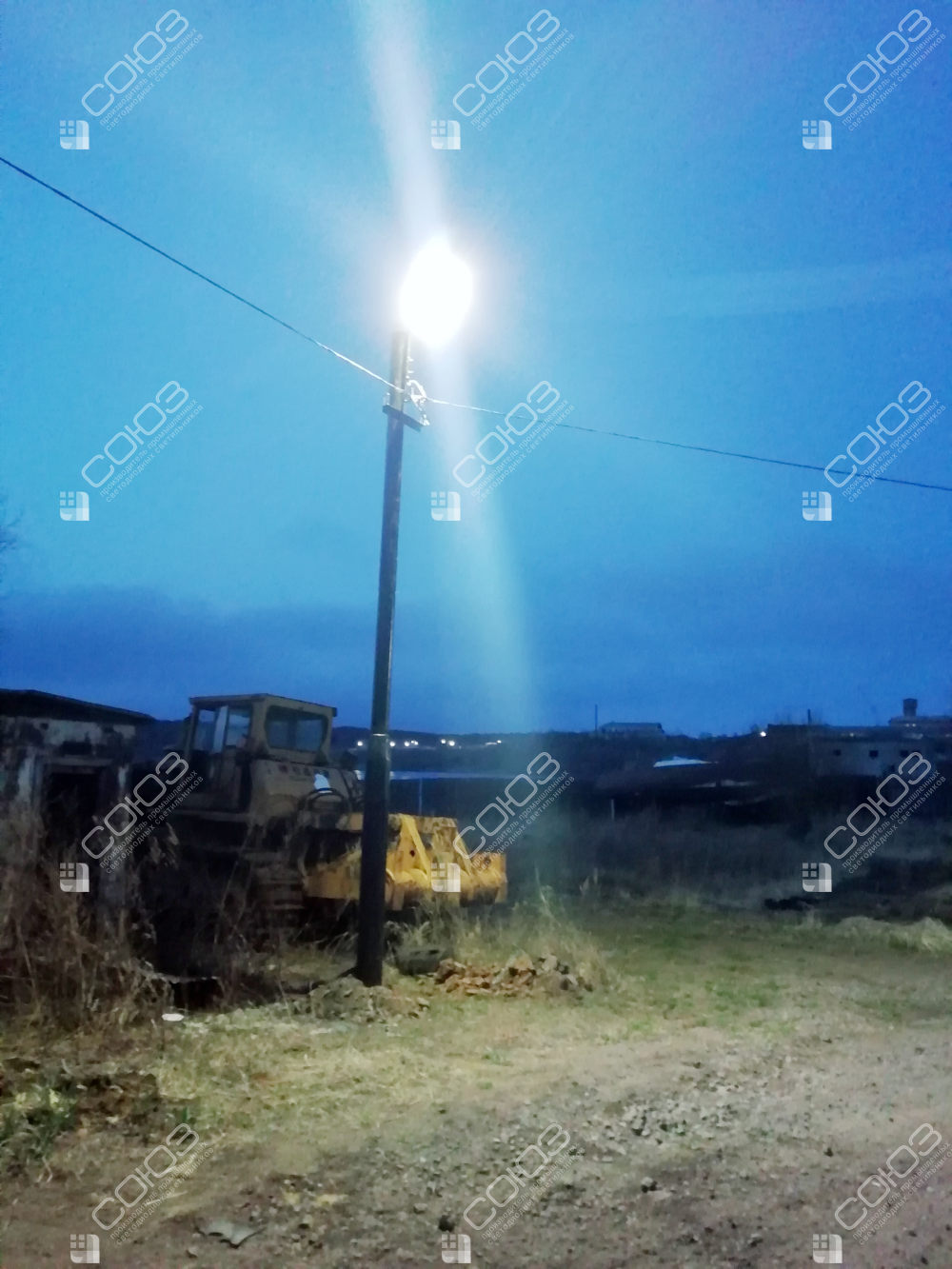

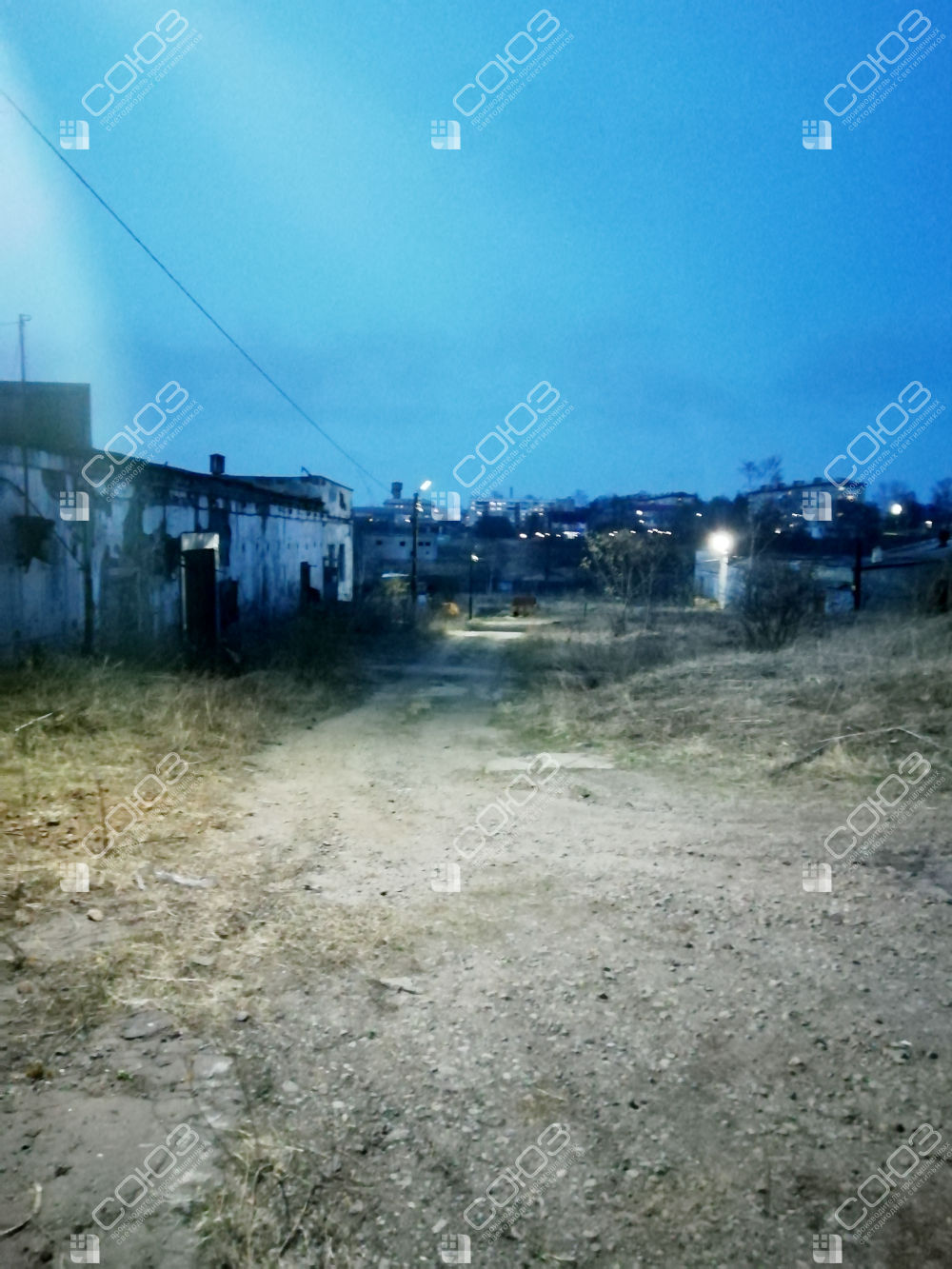

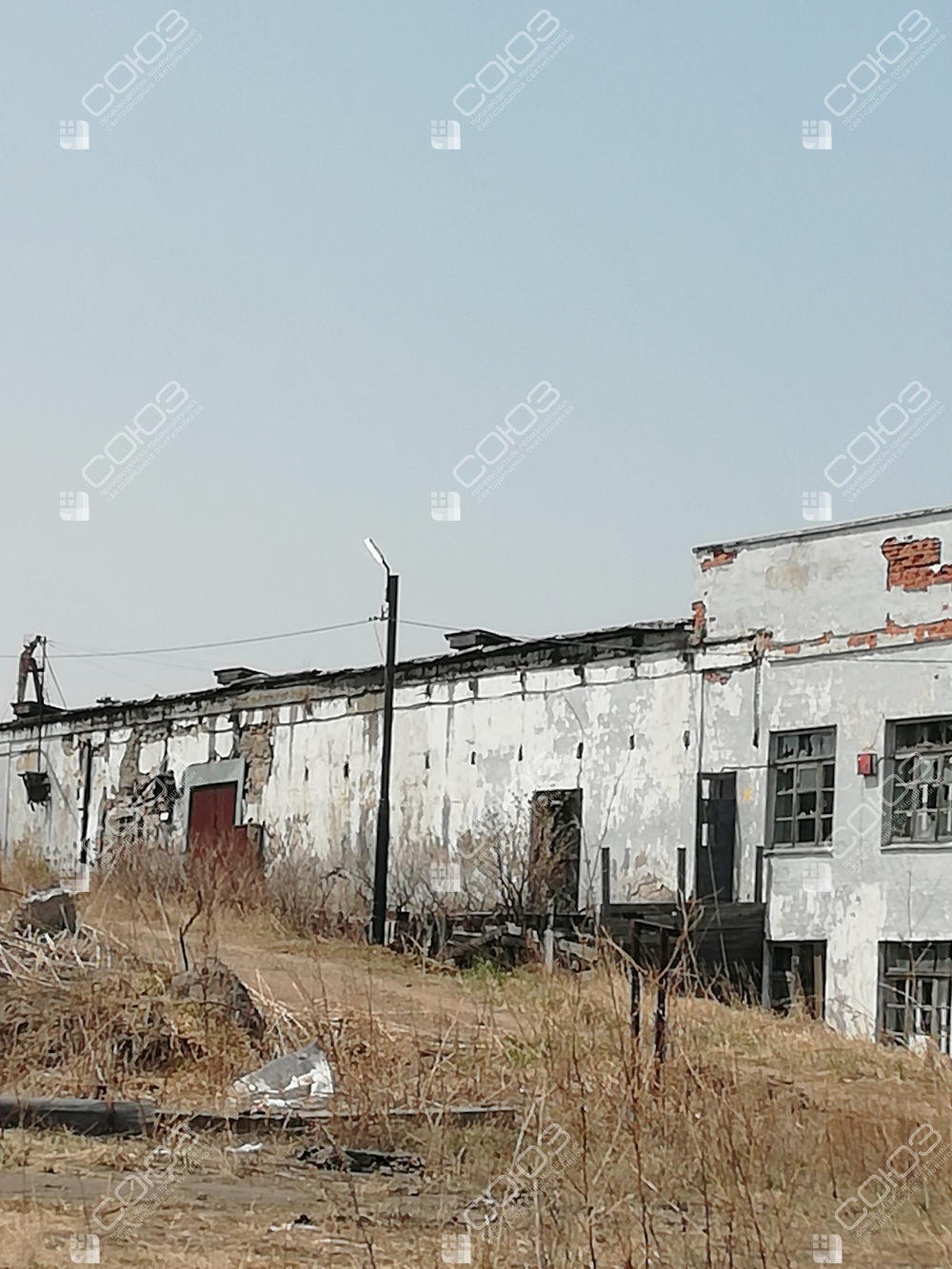

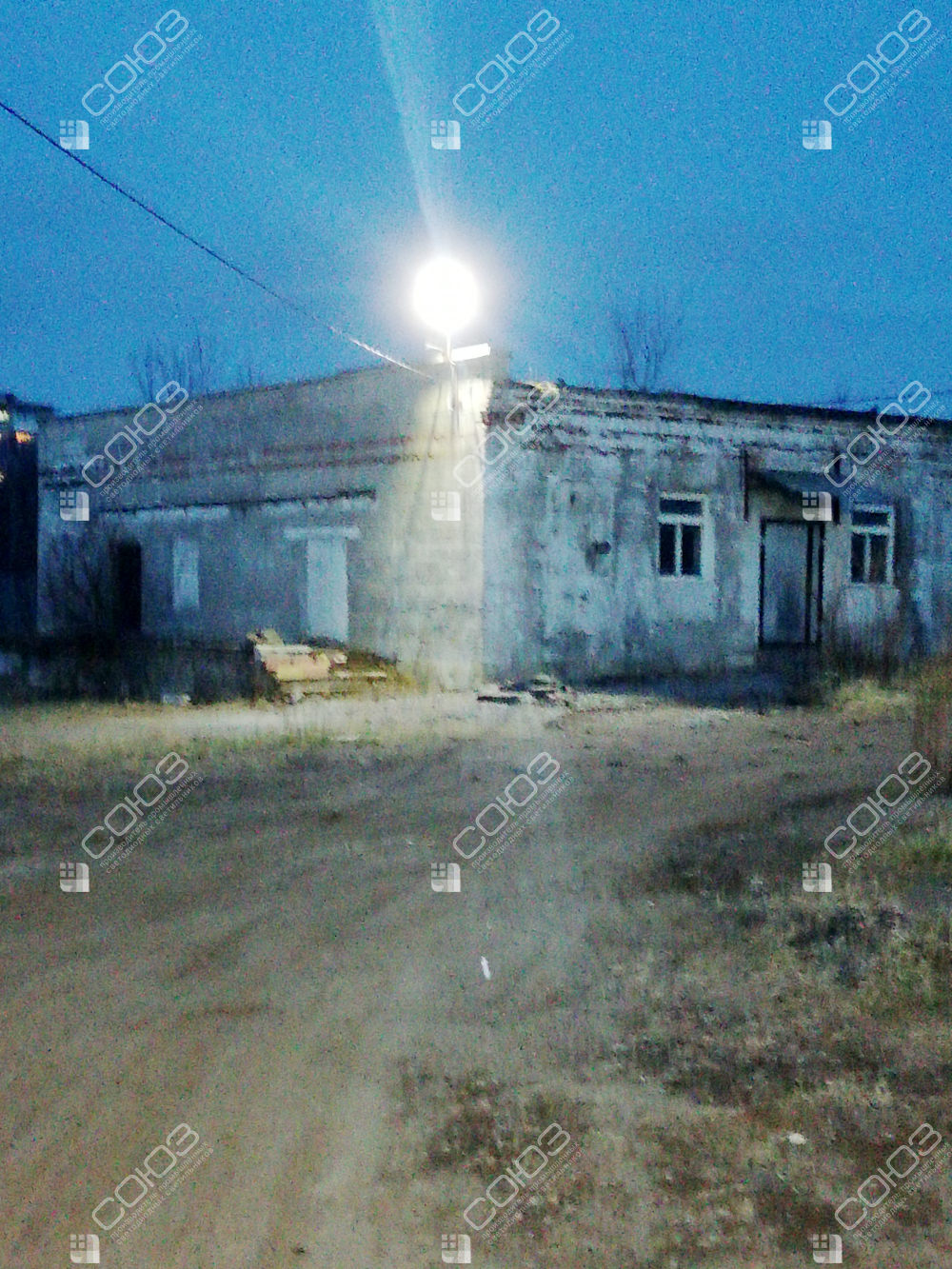

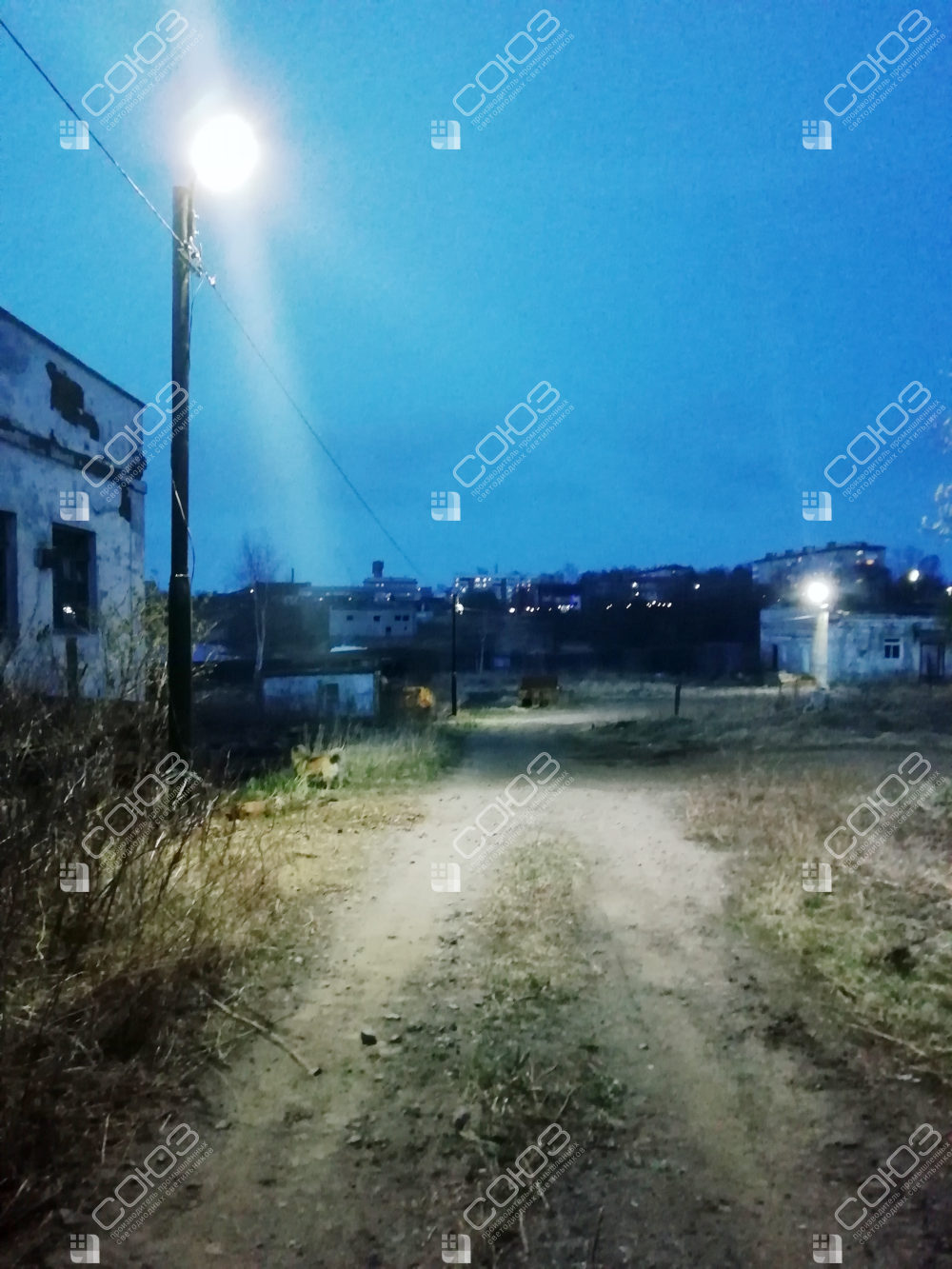

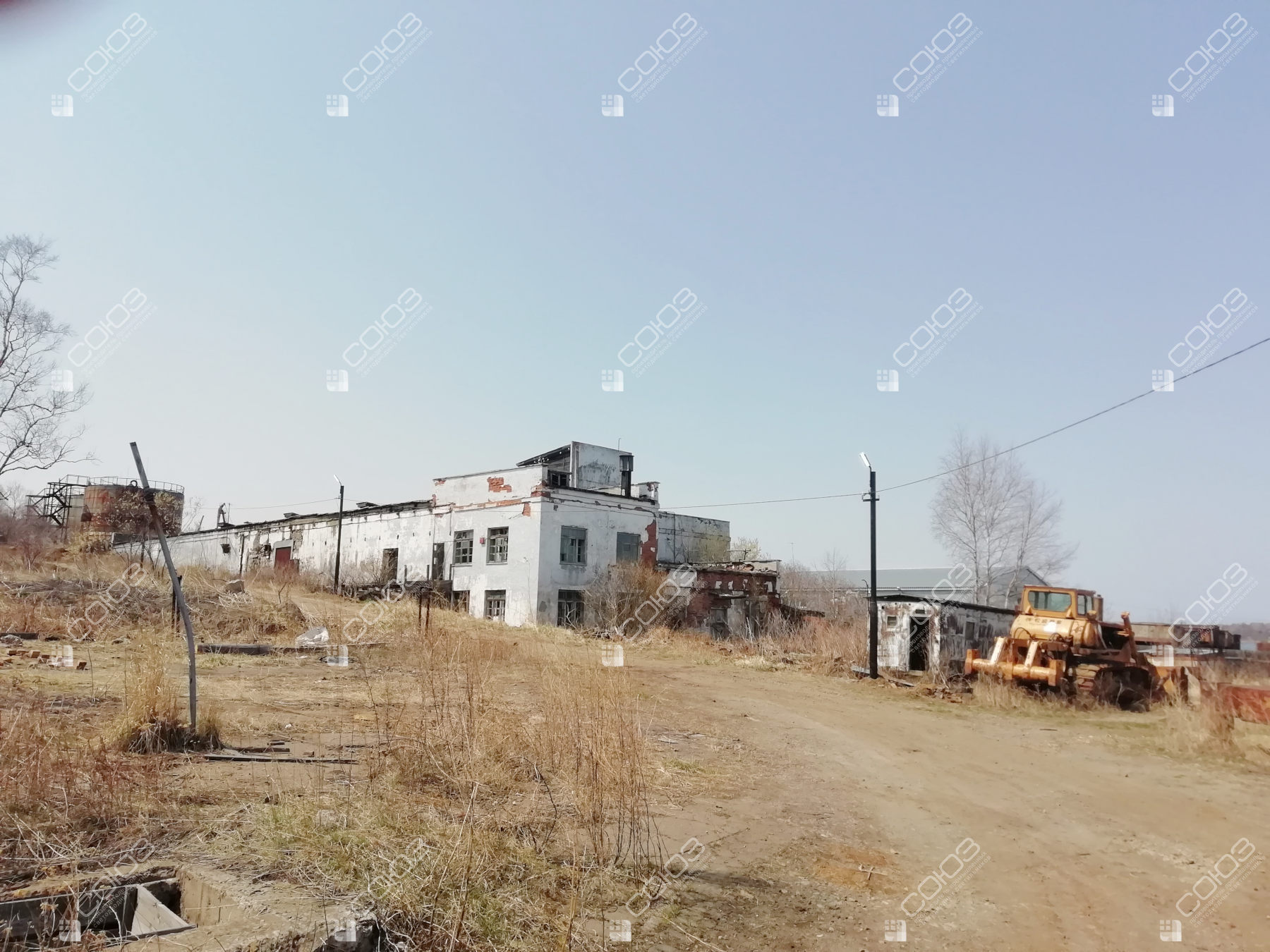

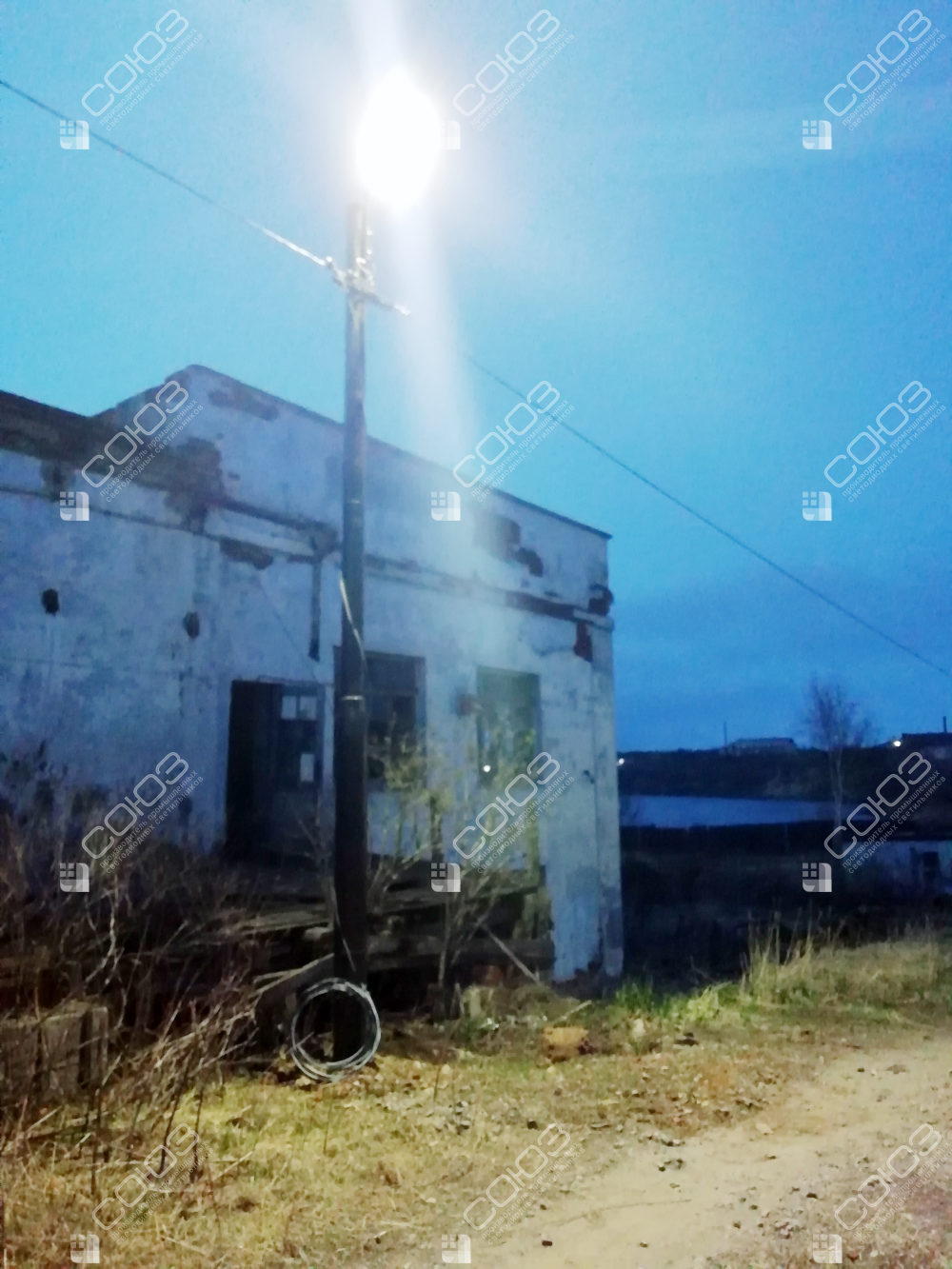

Дневные фотографии показывают оборудование и точки монтажа, вечерние — свет на проезде и около зданий. При подборе для другой базы эти ракурсы полезно сопоставить с планом: расположение корпусов, стоящего транспорта и складируемых материалов влияет на видимость. Особенно важно рассматривать повороты, въезды и переходы между соседними освещёнными зонами.
Оборудование проекта
СОЮЗ 22-100/1-67
Уличный светильник на консоль диаметром 45–60 мм. Широкое светораспределение без вторичных линз. Питание — 165–275 В AC, алюминиевый корпус с полимерным покрытием; встроенный двухкаскадный драйвер и защита IP67.
Особенности решения
Существующие опоры

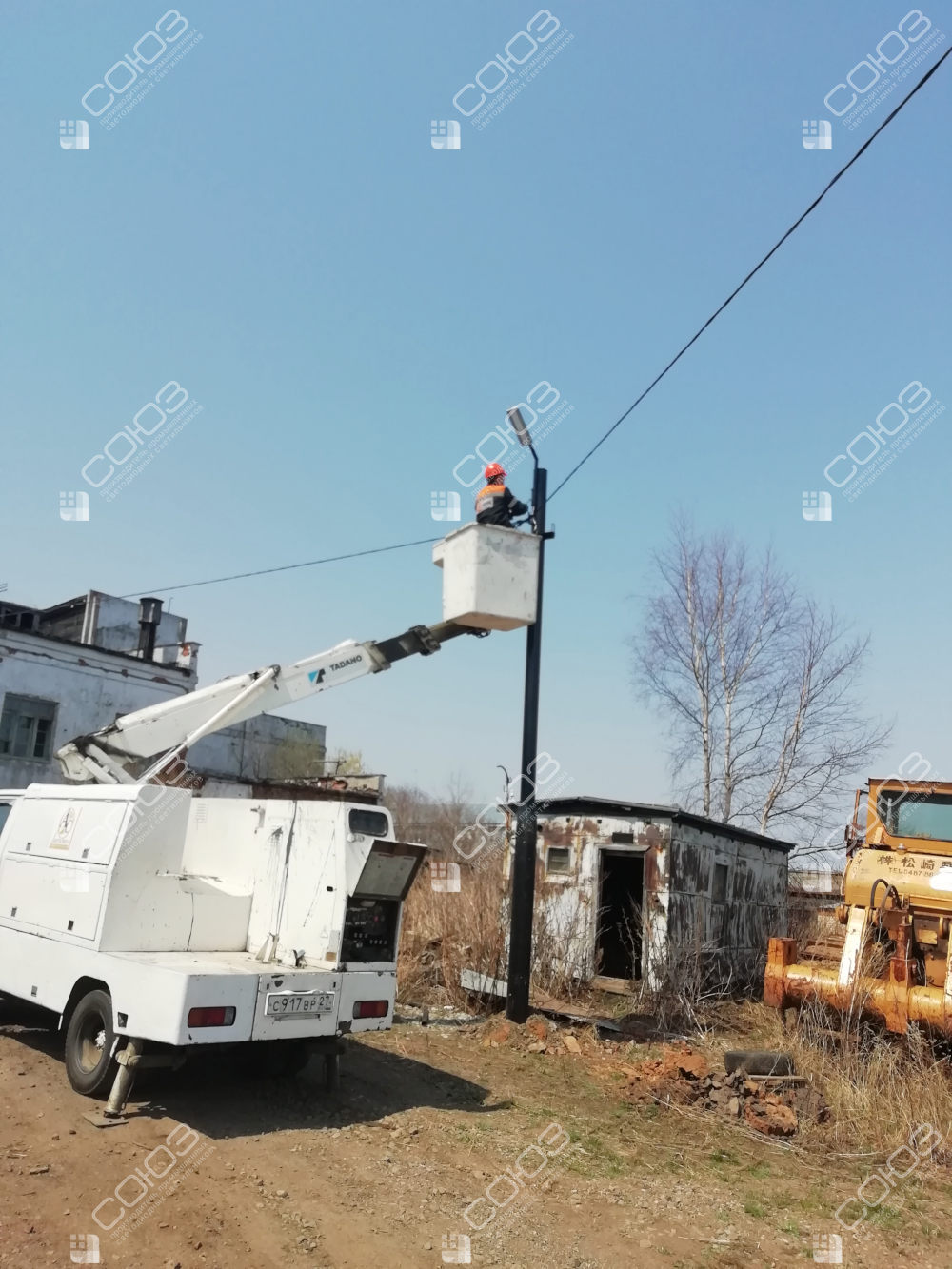

Консольное исполнение позволяет использовать подходящие точки монтажа. Проверяют высоту, вылет кронштейна и диаметр трубы, затем согласуют направление светильника с проездом и открытой площадкой.
Поток 16 407 лм
Модель мощностью 100 Вт формирует широкий свет под углом 120°. Количество приборов выбирают по геометрии территории и рабочим зонам, которым требуется освещение.
Наружная эксплуатация
Алюминиевый корпус с полимерным покрытием и защита IP67 рассчитаны на уличные условия в пределах паспорта. Доступ к прибору для очистки и обслуживания предусматривают заранее.
Как подобрать освещение своей производственной базы
Для расчёта нужен план с корпусами, воротами, стоянками и маршрутами транспорта. Отметьте высоту и расположение опор, участки погрузки и движения людей. Существующее крепление может сократить объём монтажных работ, но его положение необходимо проверить по освещаемой поверхности: удобная для подключения опора не всегда даёт нужное направление света.
Сравните уличные светильники и консольные исполнения СОЮЗ 22. Для высоких точек полезен раздел мачтовых прожекторов. Посмотрите ночное освещение открытого склада и освещение площади промышленного предприятия. Эти проекты помогают оценить разные схемы расстановки. Окончательное решение связывает мощность, оптику и высоту с конкретными маршрутами, чтобы свет работал на нужные участки территории.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем наружное освещение базы
Пришлите план территории и параметры существующих опор. Подберём светильники и расстановку для проездов, входов, стоянок и открытых рабочих площадок.
