Освещение территории предприятия прожекторами СОЮЗ 420 Вт

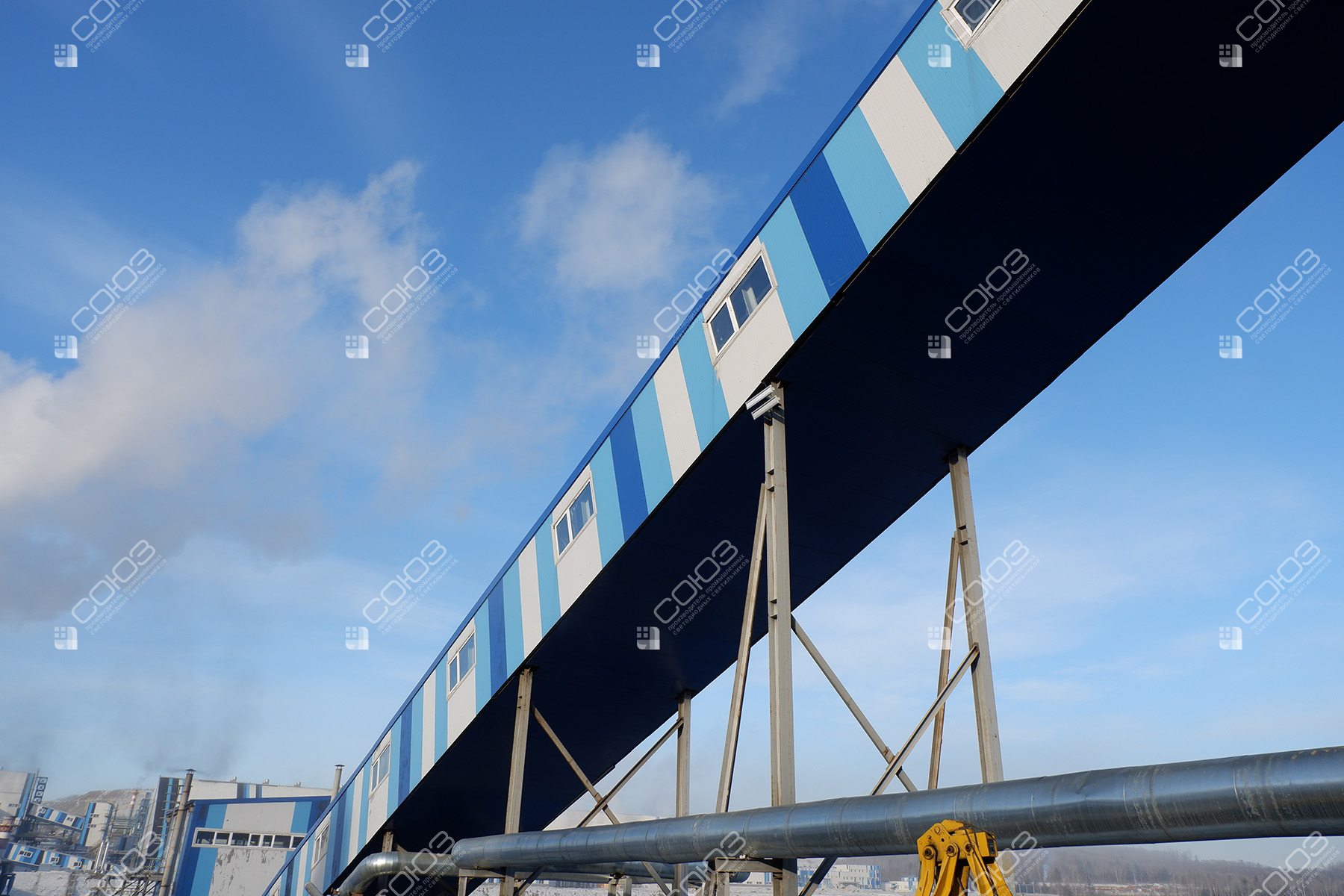

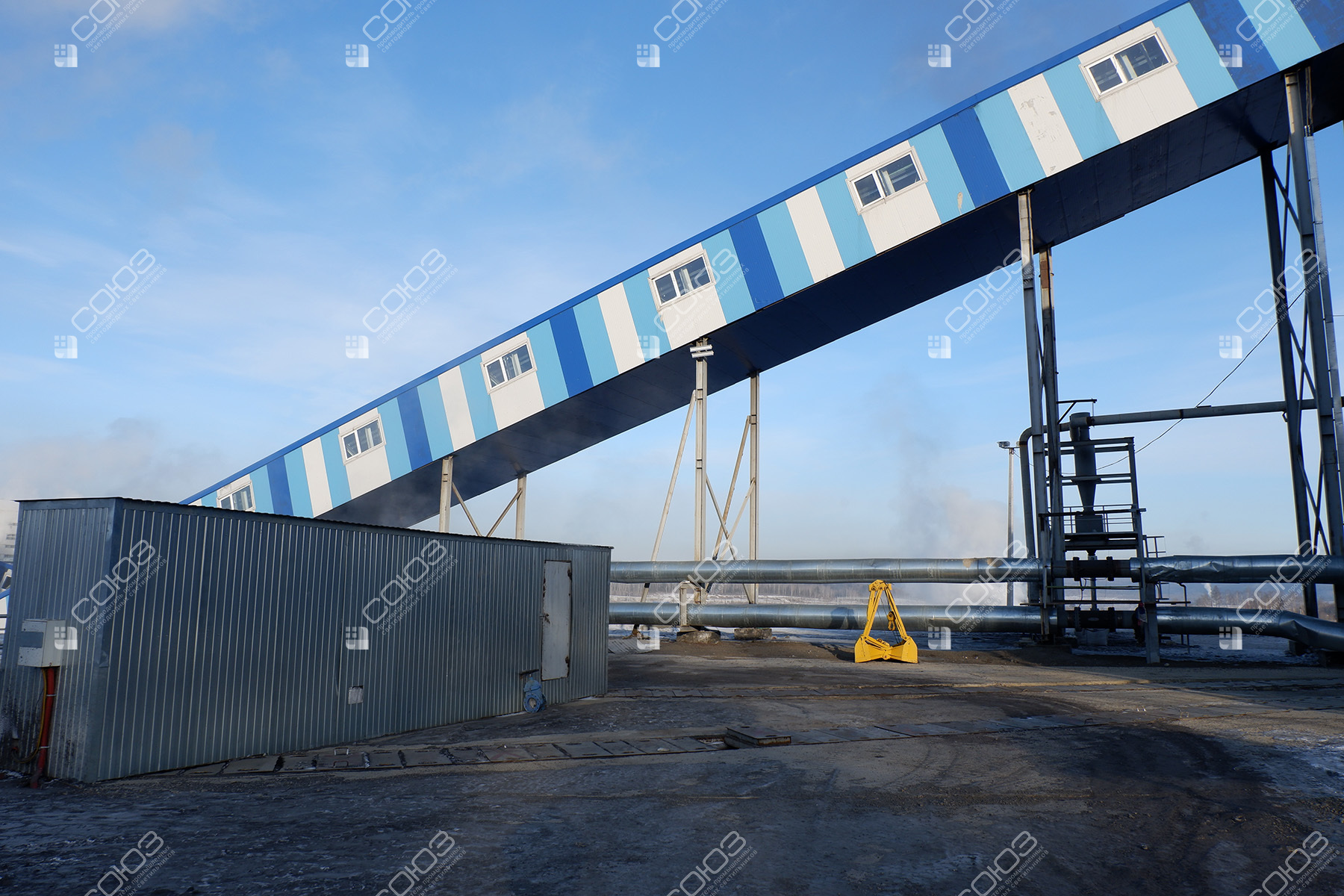

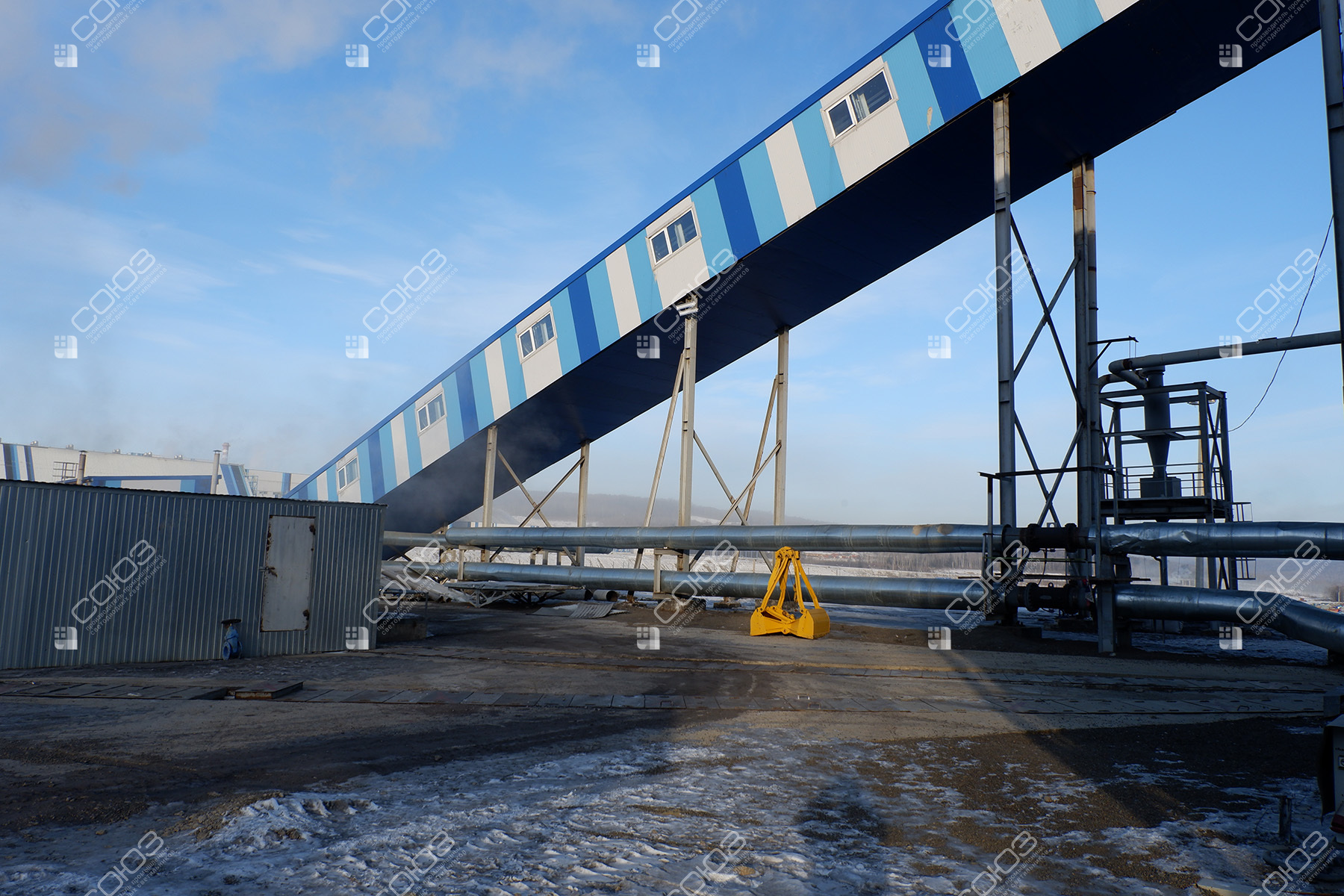

На территории предприятия применён двухмодульный СОЮЗ 23-420/2-67 с углом 60°. Десять фотографий показывают освещённые наружные участки, конструкции и проходы в вечернее и дневное время.
Проект реализован на светильниках:
Решение на объекте
Два модуля для распределения света по наружной площадке

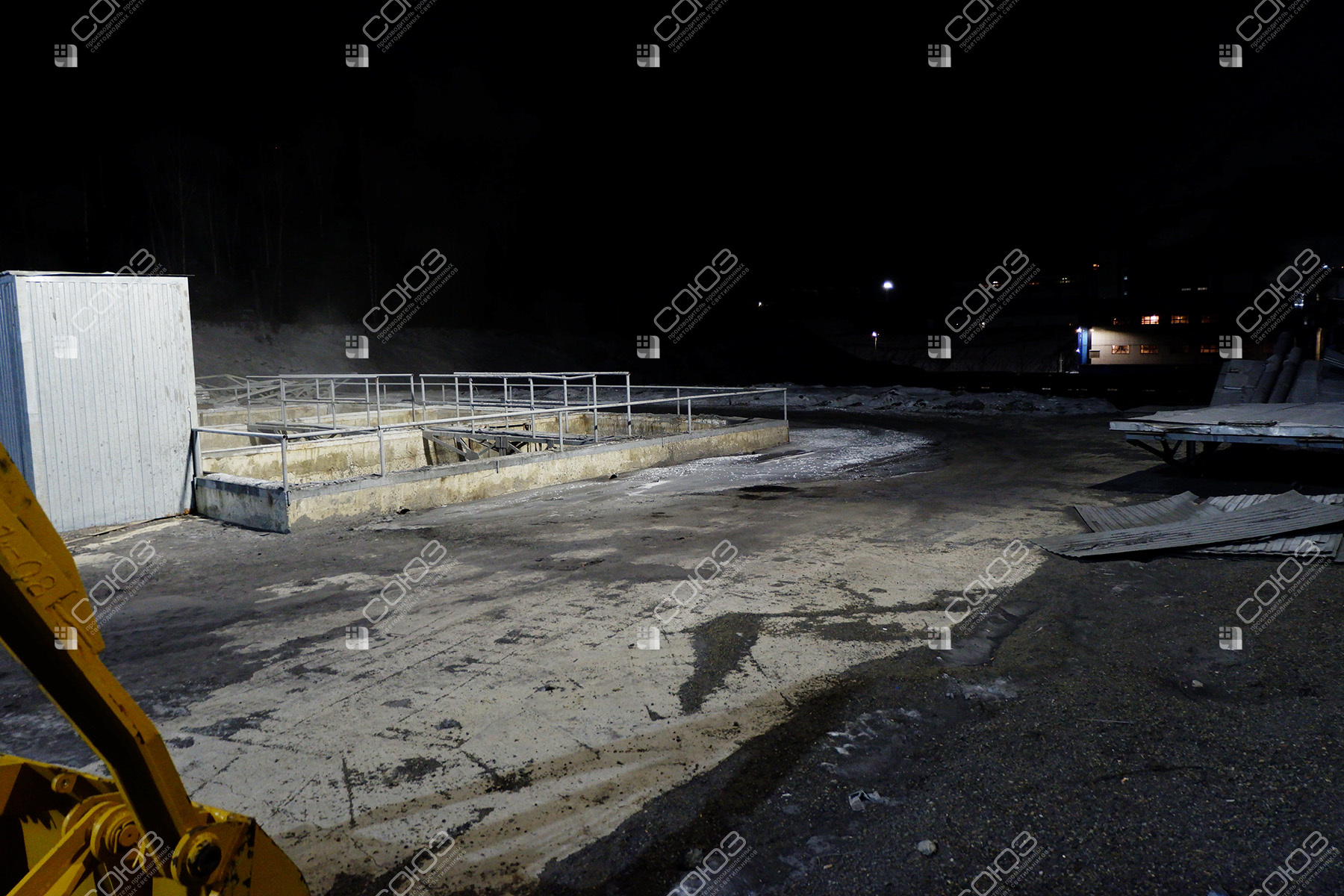

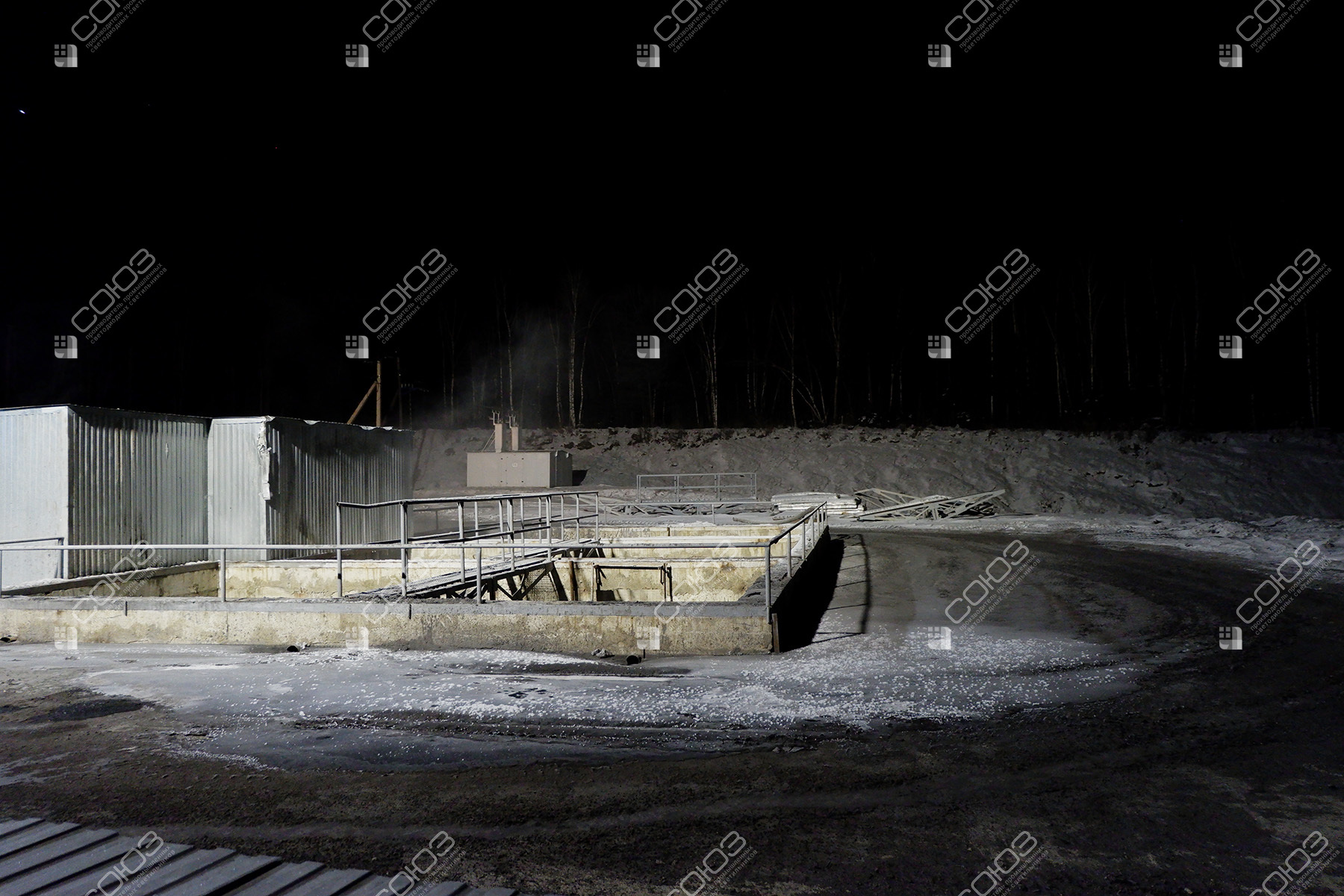

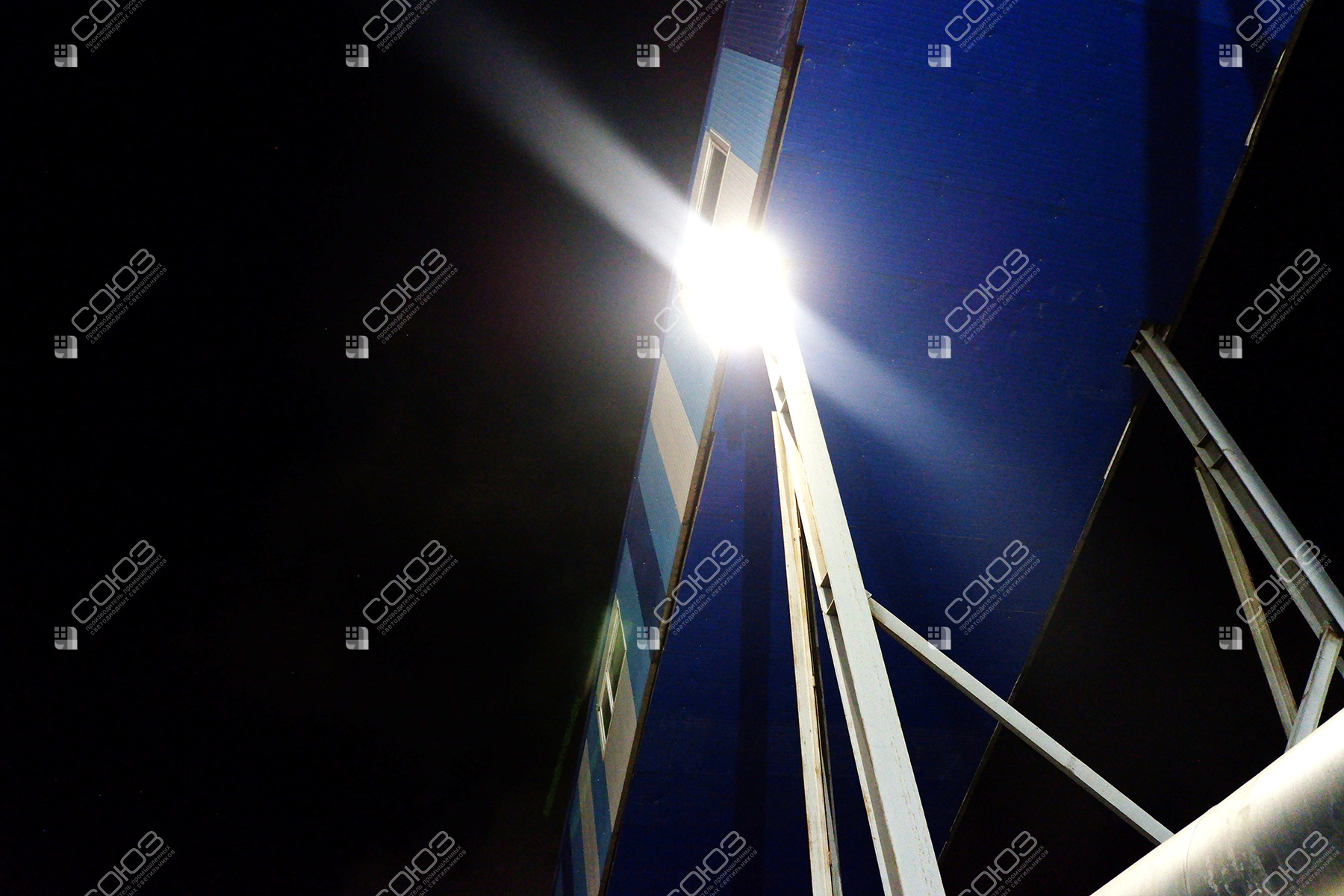

На ночном снимке видны открытый участок с ограждениями, конструкции и прилегающий проезд. Здесь свет должен показывать границы разных уровней и маршруты обхода, а не просто создавать яркое пятно в центре территории. В проекте используется прожектор из двух модулей суммарной мощностью 420 Вт с направленной оптикой 60°.
Особенность выбранного исполнения — независимый поворот модулей. Это даёт возможность согласовать два направления с рабочими зонами, но требует продуманного наведения: пересечение потоков в одной точке может оставить другую область недостаточно освещённой. При расчёте рассматривают положение каждого модуля, расстояние до поверхности и препятствия. Общий поток 60 524 лм не описывает распределение по площадке без этих данных.
Раздельную настройку модулей удобно отразить на плане двумя направлениями. При обслуживании это помогает восстановить исходное положение и избежать случайного смещения потока с нужного прохода на ограждение или соседнюю площадку.
Оборудование проекта
СОЮЗ 23-420/2-67

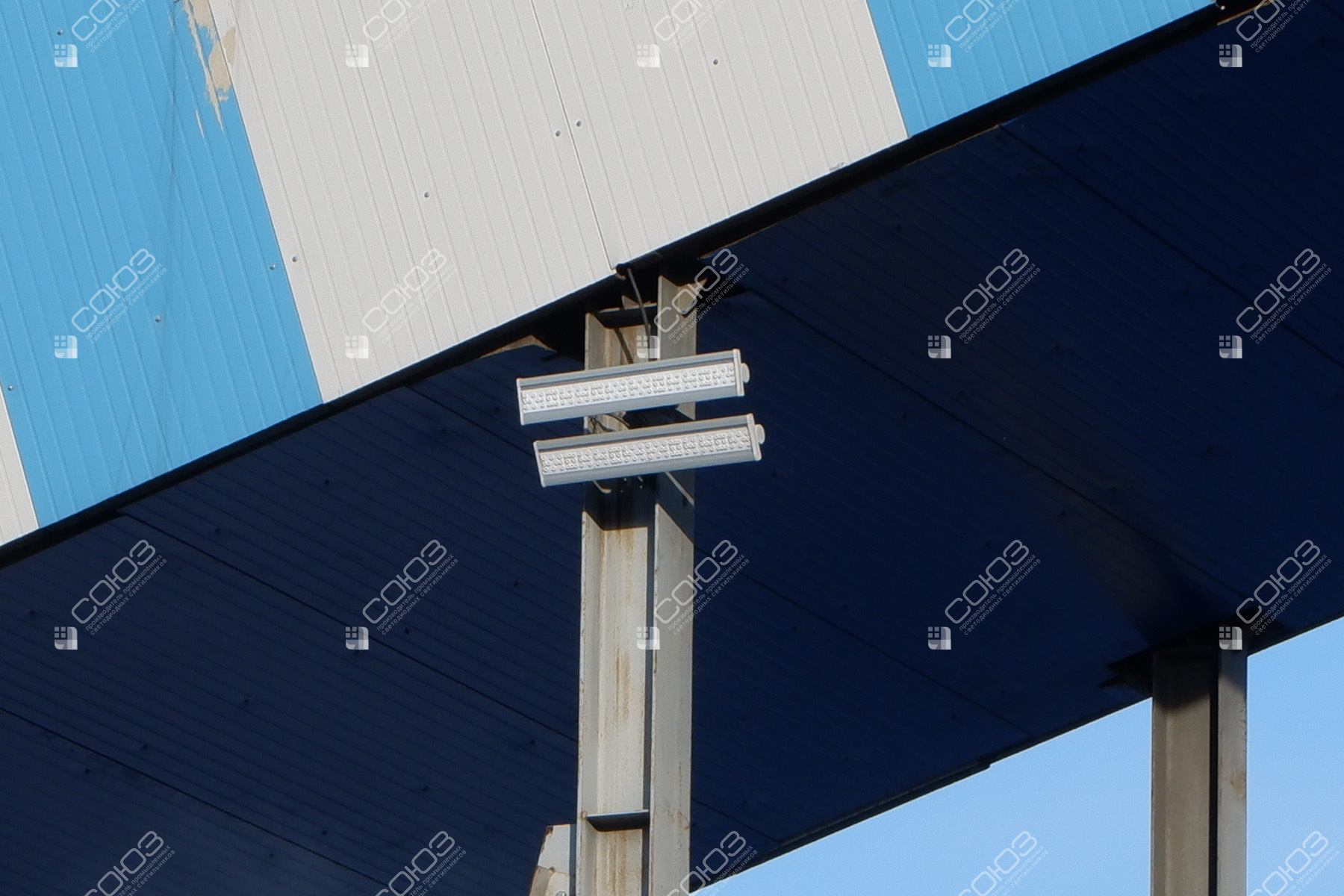

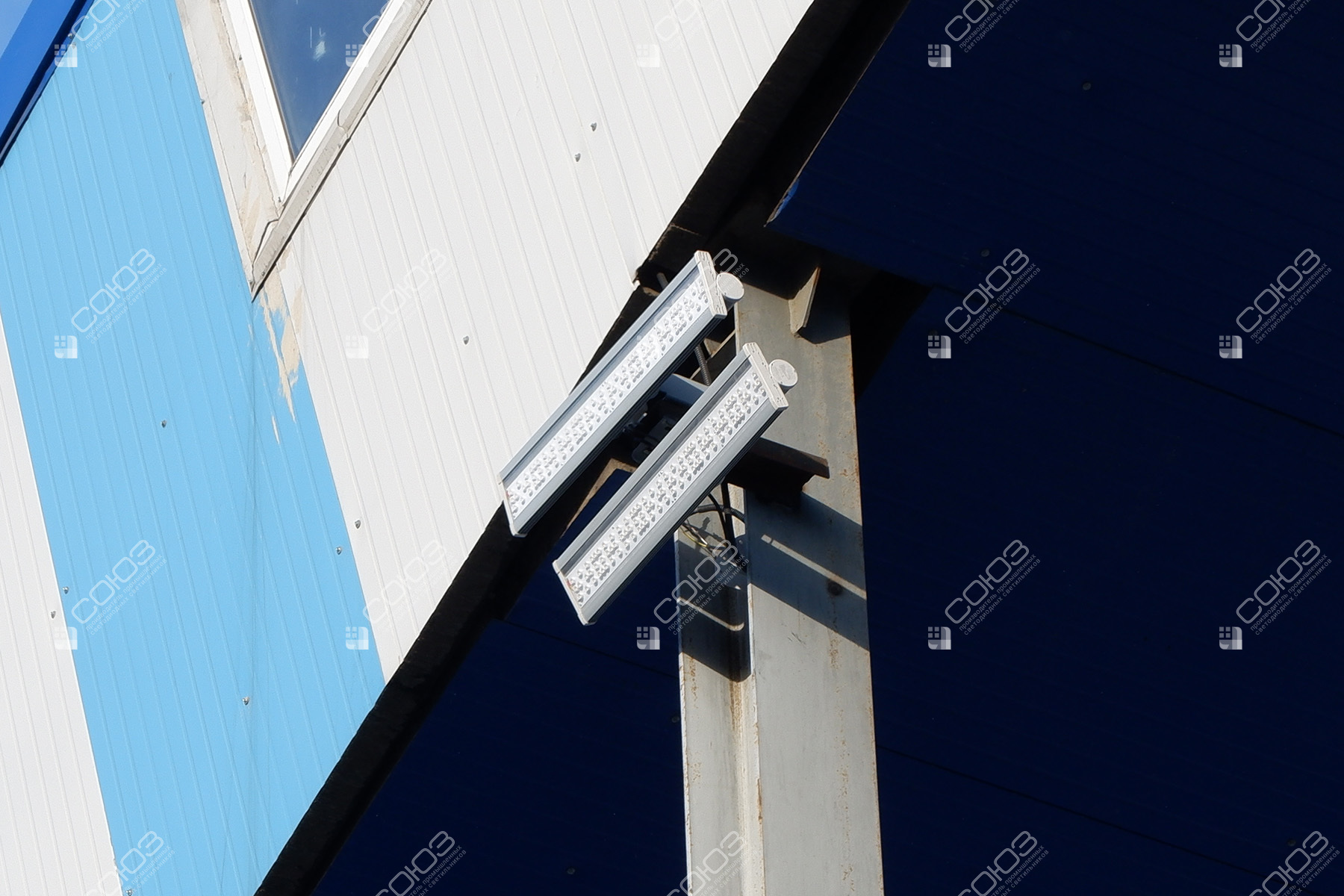

Два модуля с линзами LedLink. Монтаж на горизонтальную балку; независимый плавный поворот модулей с фиксацией. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Важные особенности двухмодульного решения
Независимое направление
Каждый модуль поворачивается плавно и фиксируется. Схему наведения задают по участкам территории, проверяя стык световых областей и дальние границы.
Монтаж на балку
Модель рассчитана на горизонтальную балку. При подборе основания учитывают массу прибора 17,5 кг, крепление и условия обслуживания на выбранной высоте.
Оптика 60°
Линзы концентрируют поток сильнее, чем версия 120°. На удалённой поверхности это меняет форму и размеры пятна, поэтому выбор проверяют фотометрическим расчётом.
Как подготовить схему для мощного прожектора
Нужен план с проездами, ограждениями, перепадами уровней и участками обслуживания. Укажите высоту балки, расстояния до рабочих зон и доступ для монтажа. Отдельно обозначьте места наблюдения: направление должно обеспечивать видимость поверхности, не создавая мешающего яркого источника перед человеком.
Изучите каталог прожекторов, решения для мачтового освещения и уличные светильники. Сравните электростанцию с узким лучом 25° и площадку у цеха с углом 120°. Эти варианты показывают, почему мощность нельзя выбирать отдельно от оптики. Для двухмодульного прибора полезно заранее нанести оба направления на план и проверить, как оборудование или транспорт изменят тени.
Расчёт двух направлений и проверка крепления
кривые силы света помогут сравнить 25°, 60° и 120°. Для данного исполнения используйте соответствующие IES-файлы; нормы освещённости задайте по зонам территории. Расчёт должен показывать результат на нужных поверхностях, включая края проходов возле ограждений и конструкций.
Перед поставкой проверьте маркировку СОЮЗ и технический паспорт, размеры и массу комплекта. Для обслуживания сохраняют схему ориентации модулей и доступ к фиксаторам. Десять фотографий демонстрируют объект, но не заменяют измерений и проверки несущей конструкции на новом месте установки.
