Освещение территории электростанции прожекторами СОЮЗ 210 Вт
Территория электростанции освещена прожекторами СОЮЗ 23-210/3-67 с углом 25°. Одиннадцать фотографий показывают работу света на открытой площадке с электротехническим оборудованием и высокими конструкциями.
Проект реализован на светильниках:
Решение на объекте
Концентрированный луч на открытой площадке электростанции

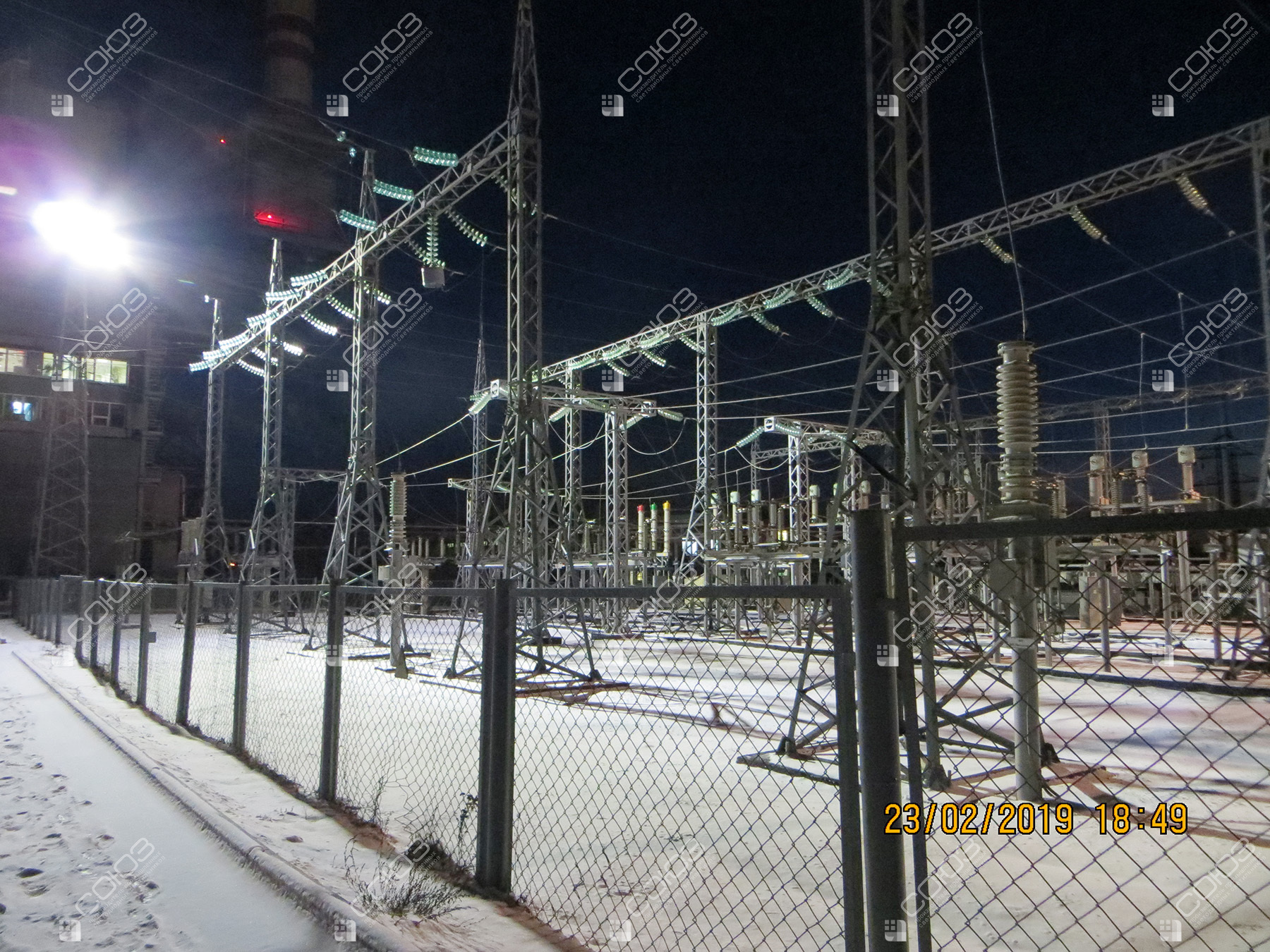

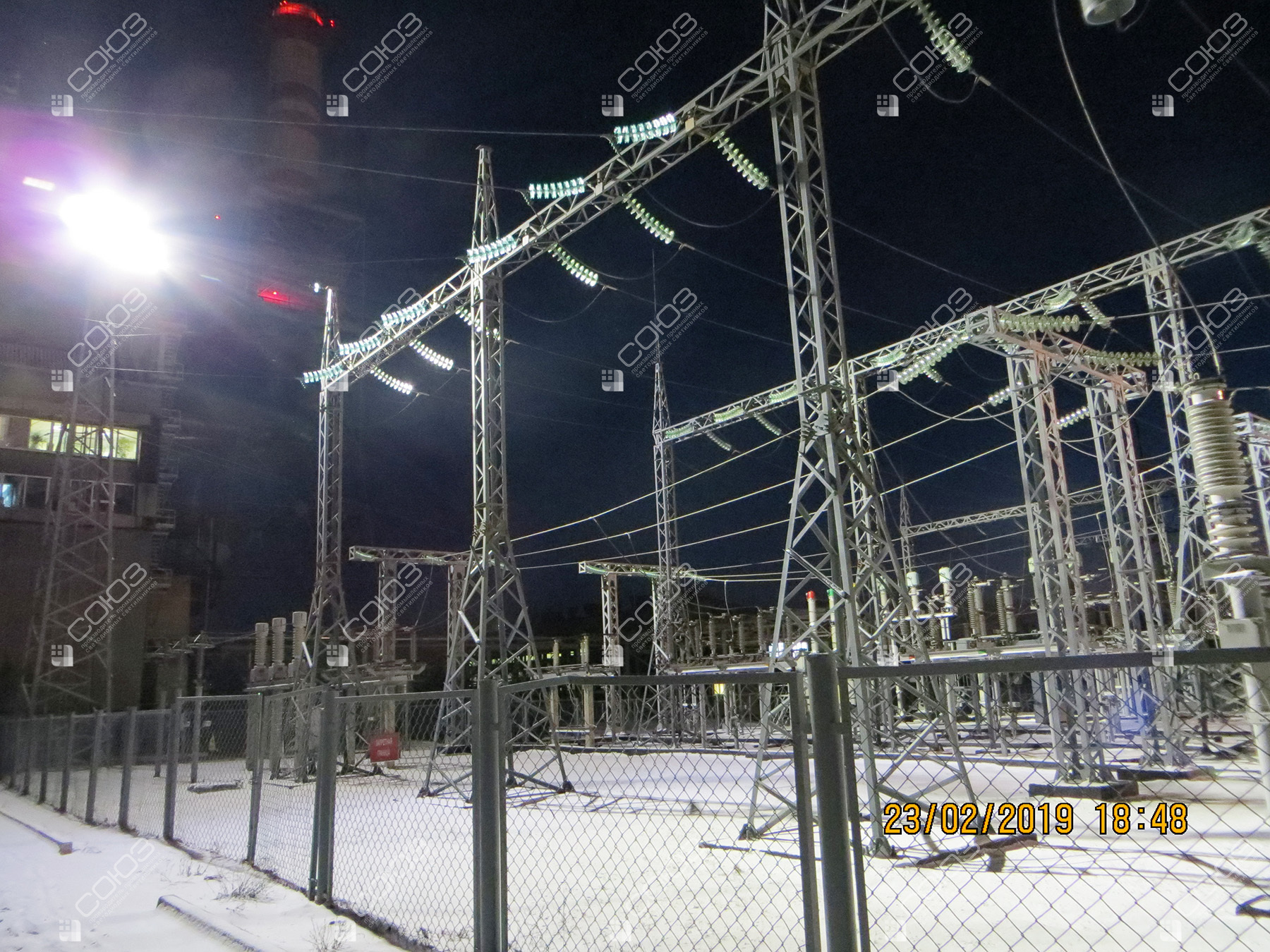

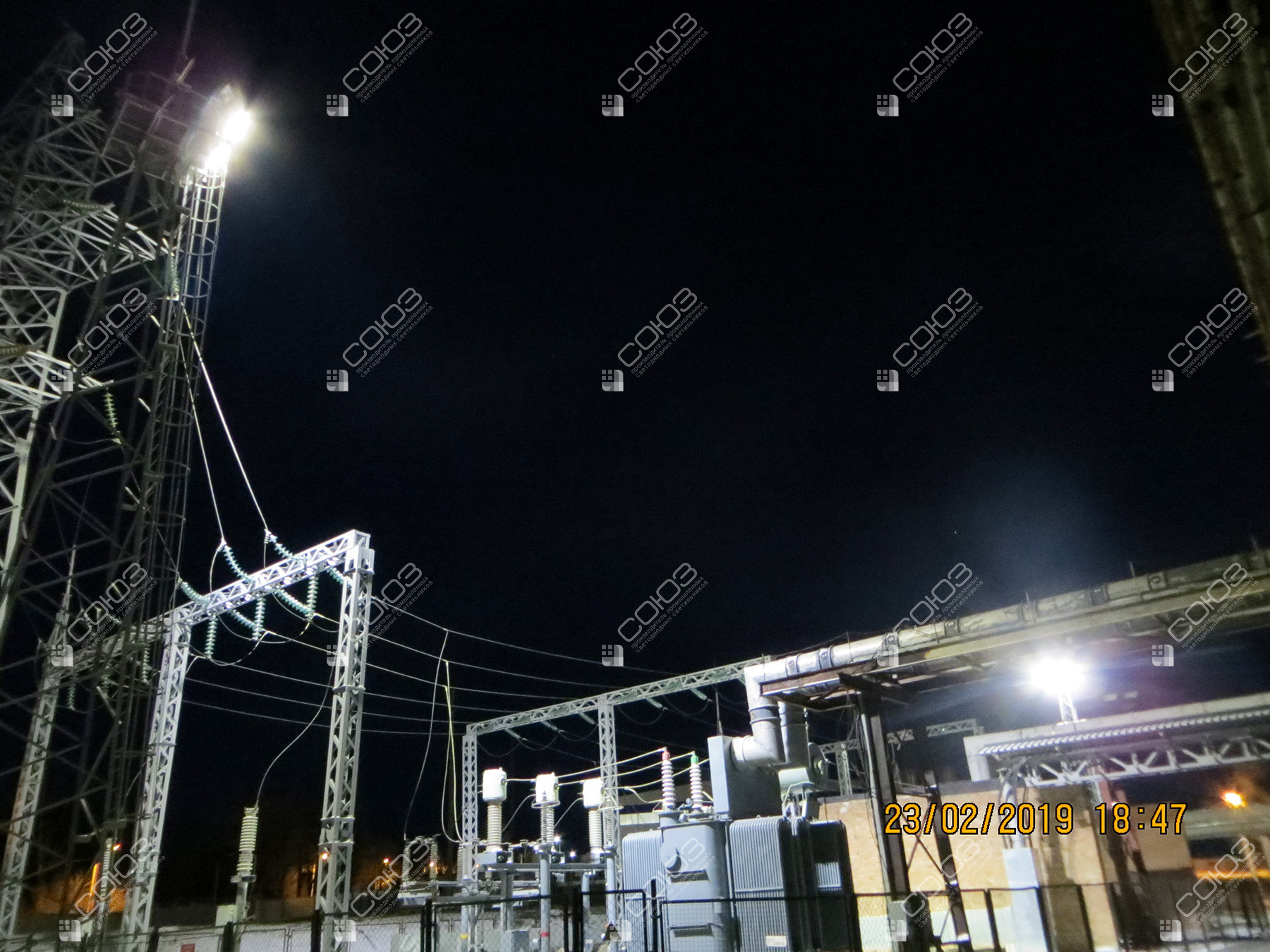

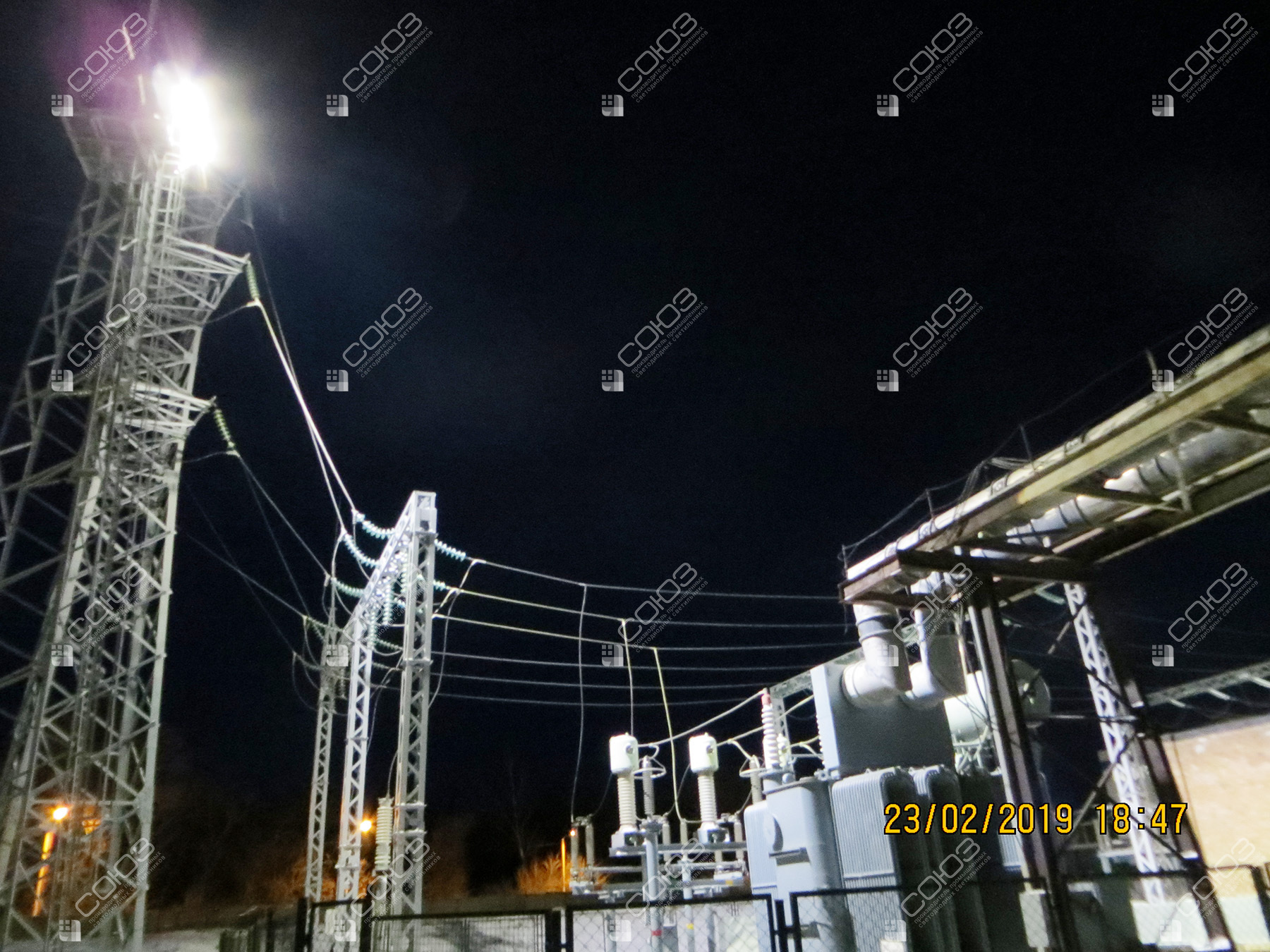

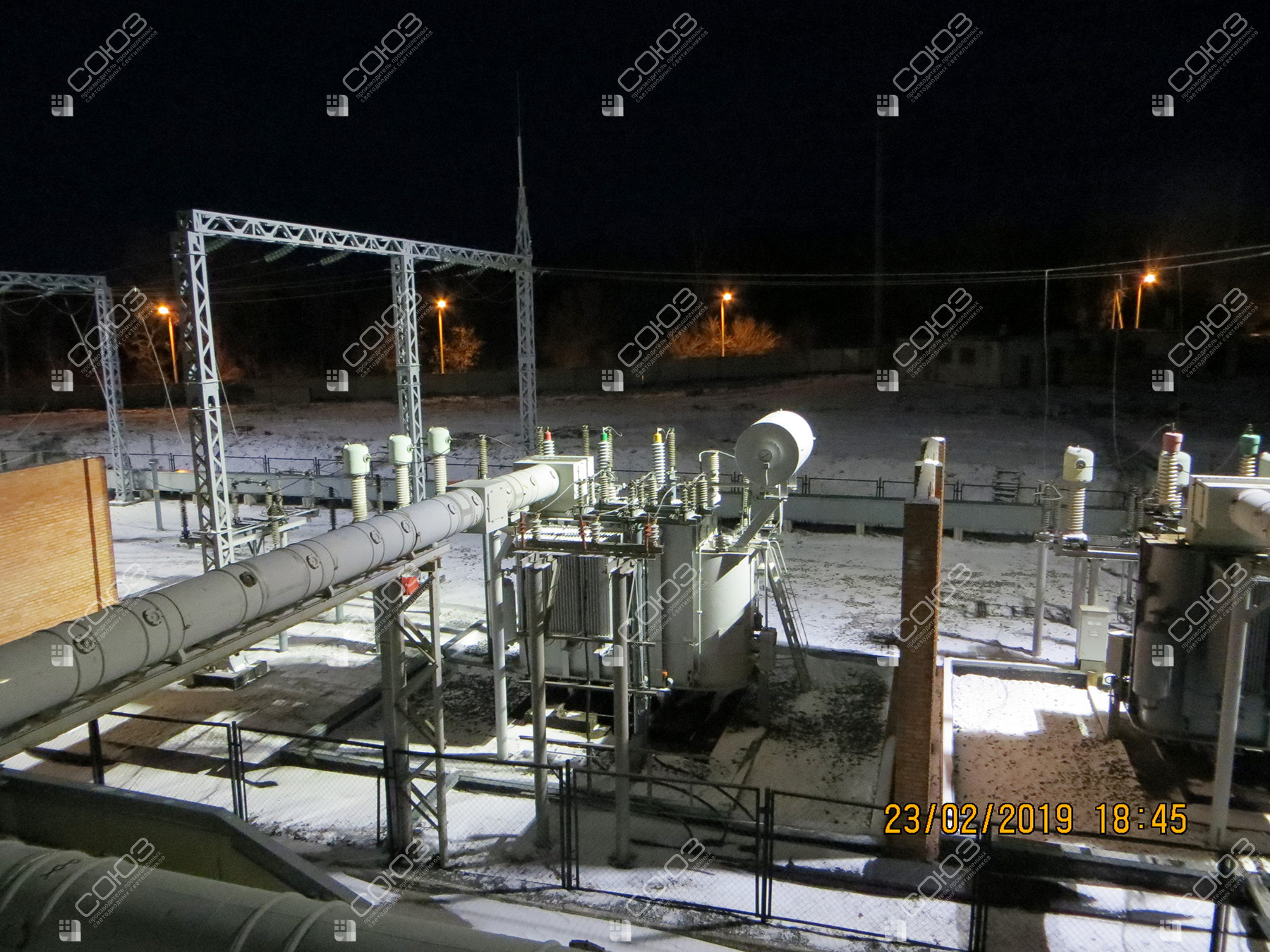

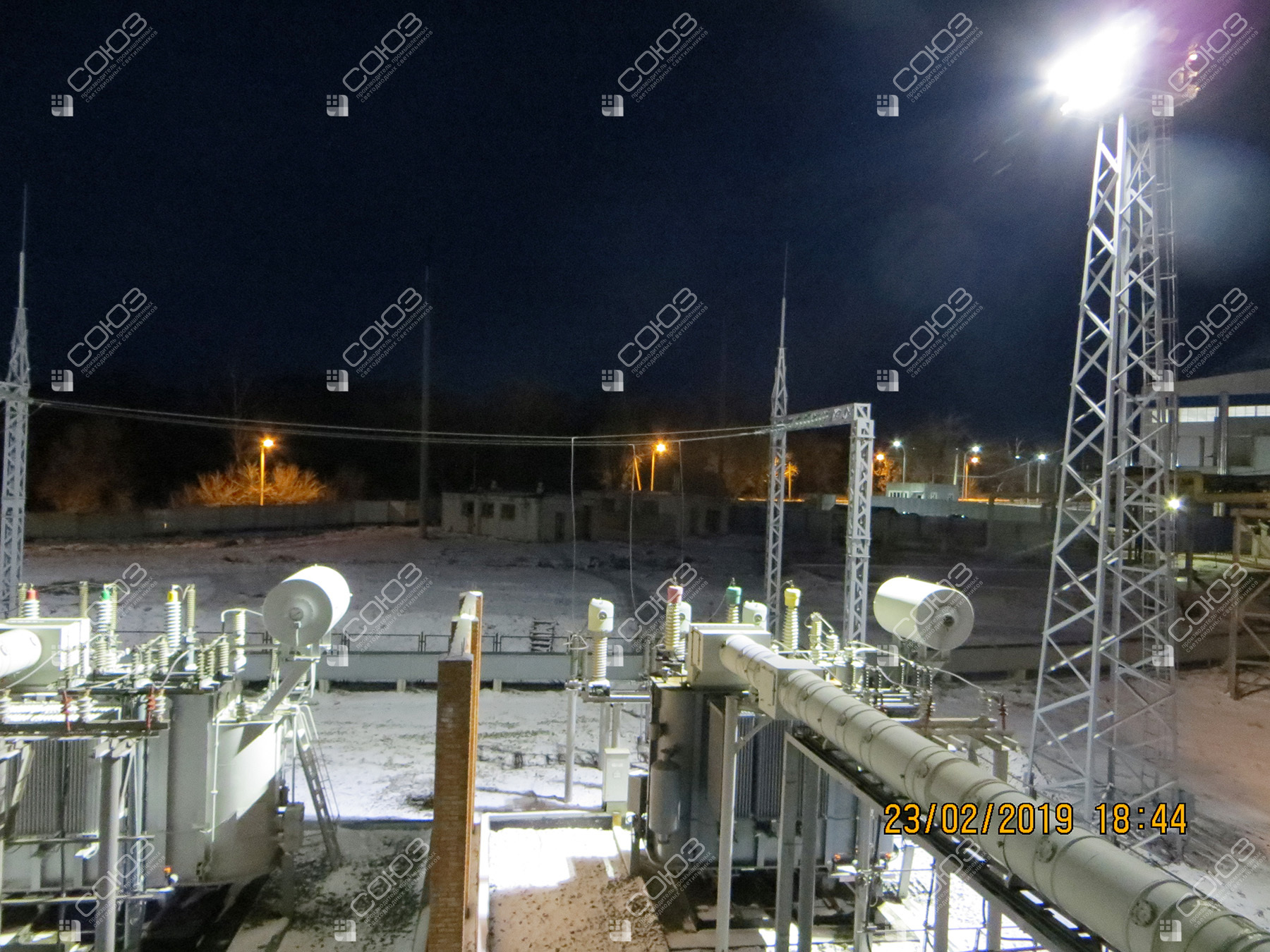

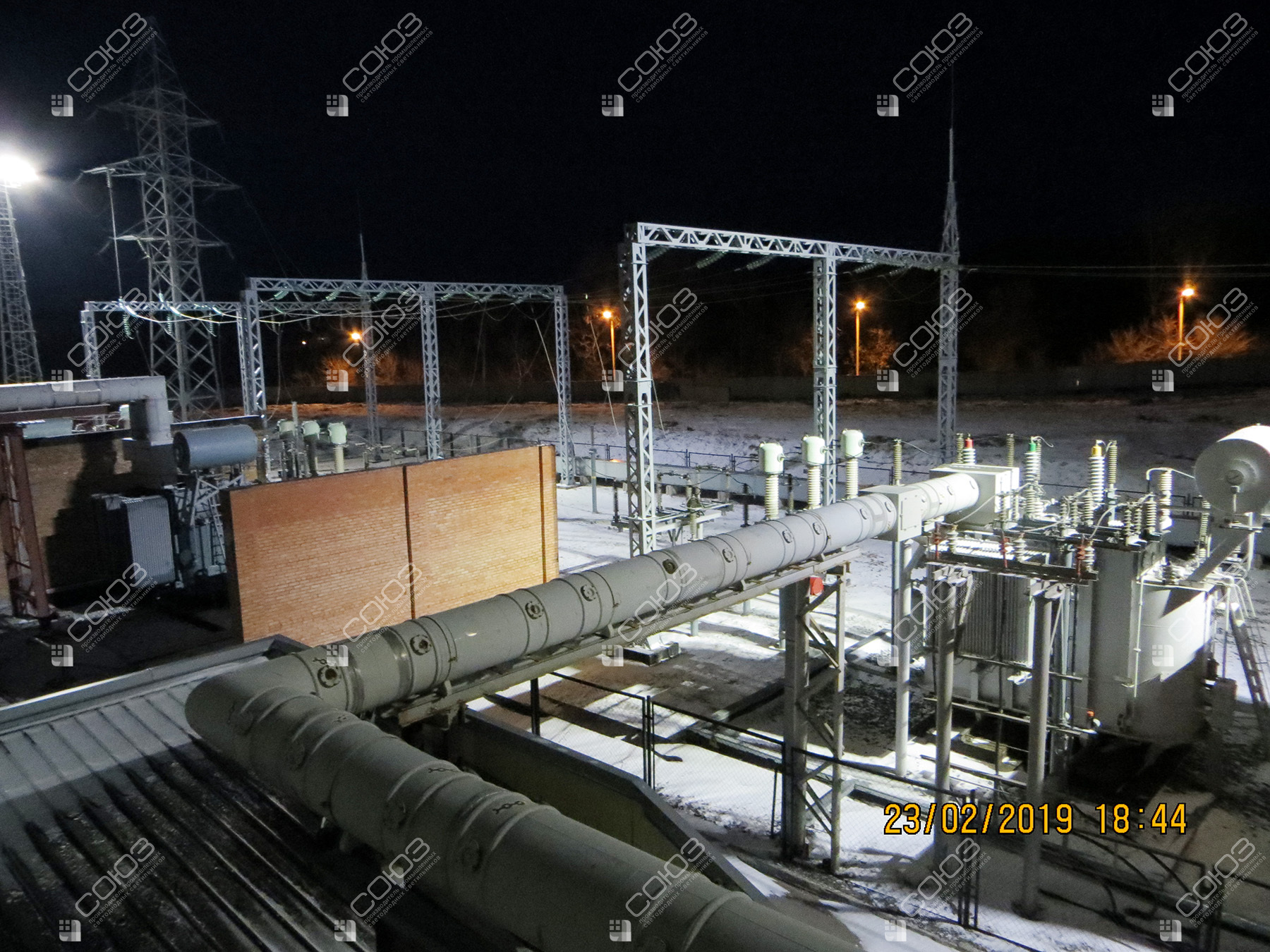

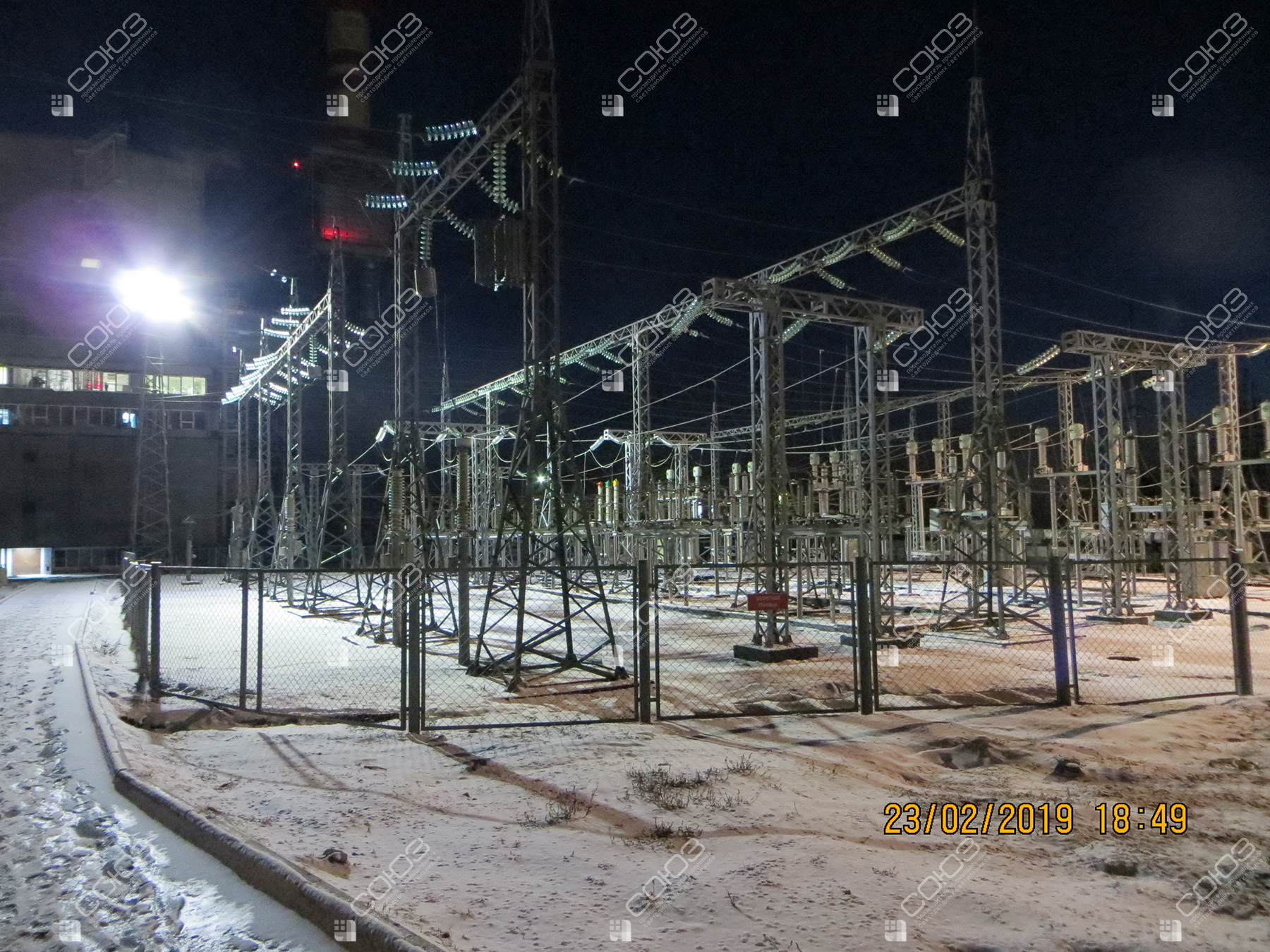

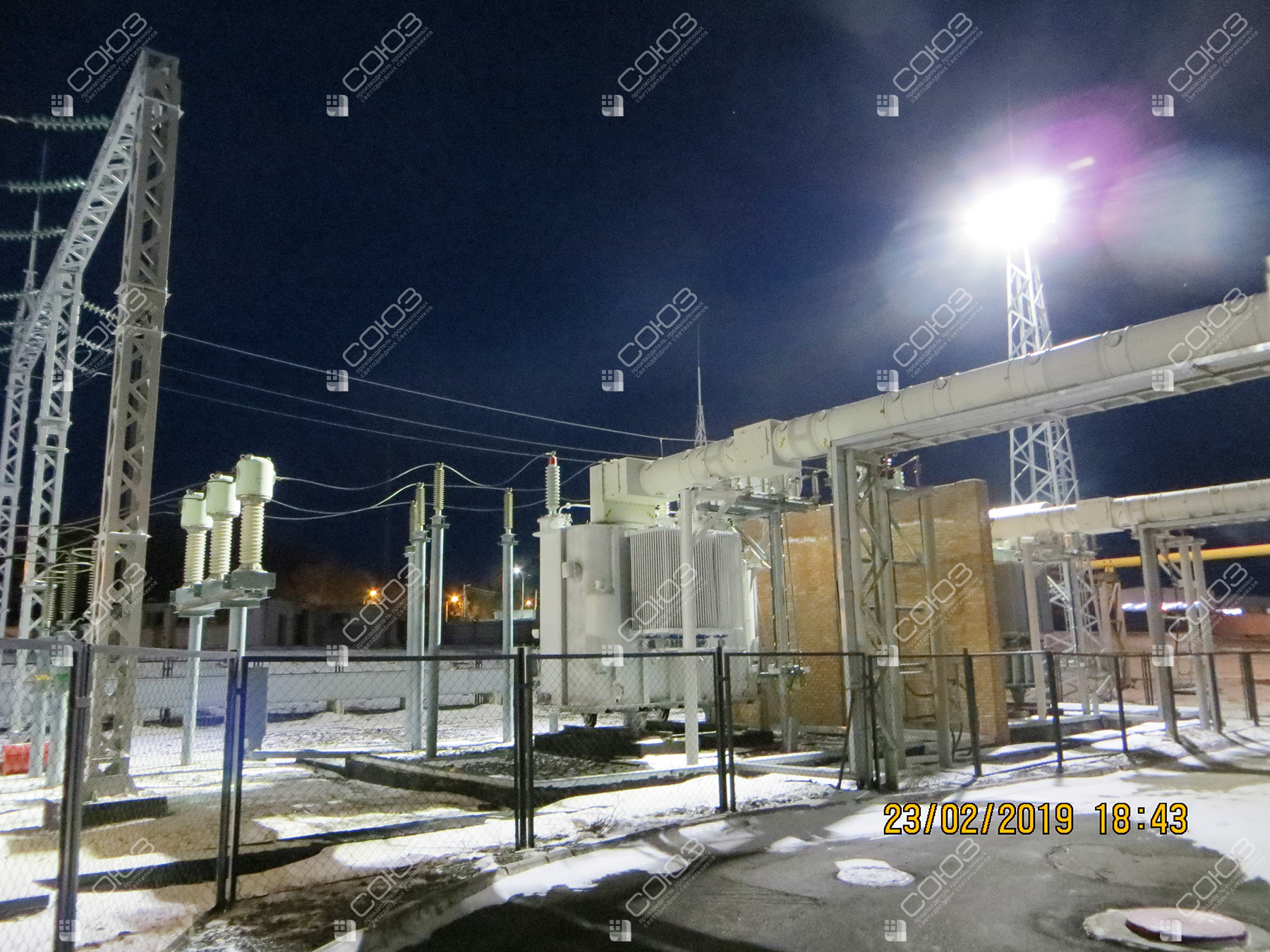

На ночных фотографиях видны крупные электротехнические агрегаты, ограждения, порталы и источники света на верхних конструкциях. Между точкой установки и нужным участком находится значительное пространство. В этом проекте применена версия прожектора с узкой КСС К: линзы направляют поток в более ограниченную область по сравнению с широкоугольным исполнением.
Такой выбор делает особенно важным наведение. Поворот корпуса меняет положение светового пятна, а оборудование может перекрыть его часть. Для похожей территории сначала определяют нужные поверхности и маршруты обслуживания, затем согласуют точки установки и направления. Мощность 210 Вт сама по себе не описывает покрытие площадки: при другой оптике и высоте результат будет отличаться.
Оборудование проекта
СОЮЗ 23-210/3-67
Линзы формируют концентрированную КСС К. Скоба позволяет настроить направление с фиксацией. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что определяет работу узкого луча
Дальний участок
Угол 25° помогает сосредоточить поток по выбранному направлению. Размер пятна зависит от расстояния; края рабочей зоны проверяют по расчёту.
Тени от агрегатов
Объёмное оборудование создаёт закрытые области. При необходимости рассматривают встречное направление, чтобы не пытаться осветить препятствие насквозь одним прибором.
Доступ к прожектору

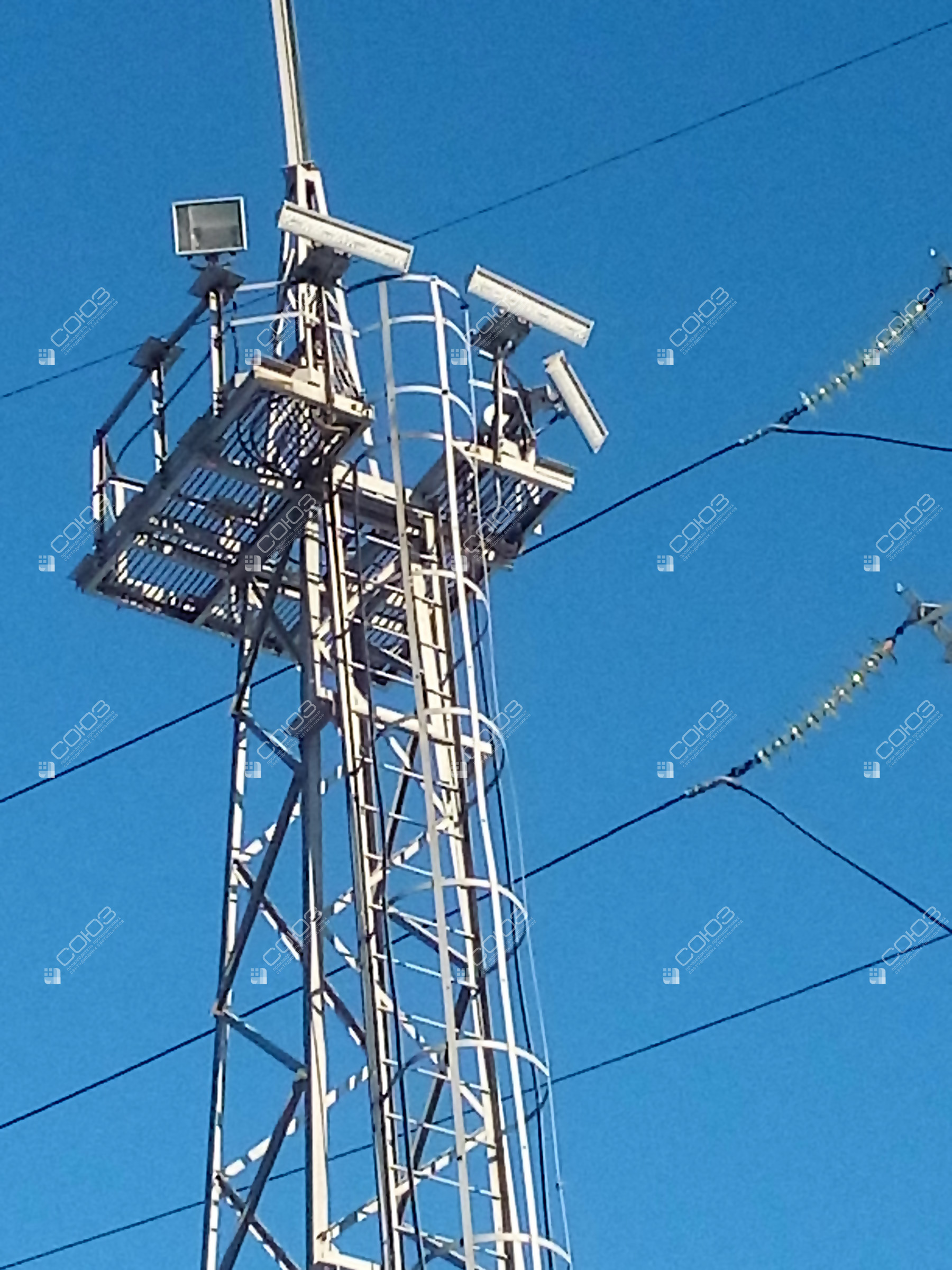

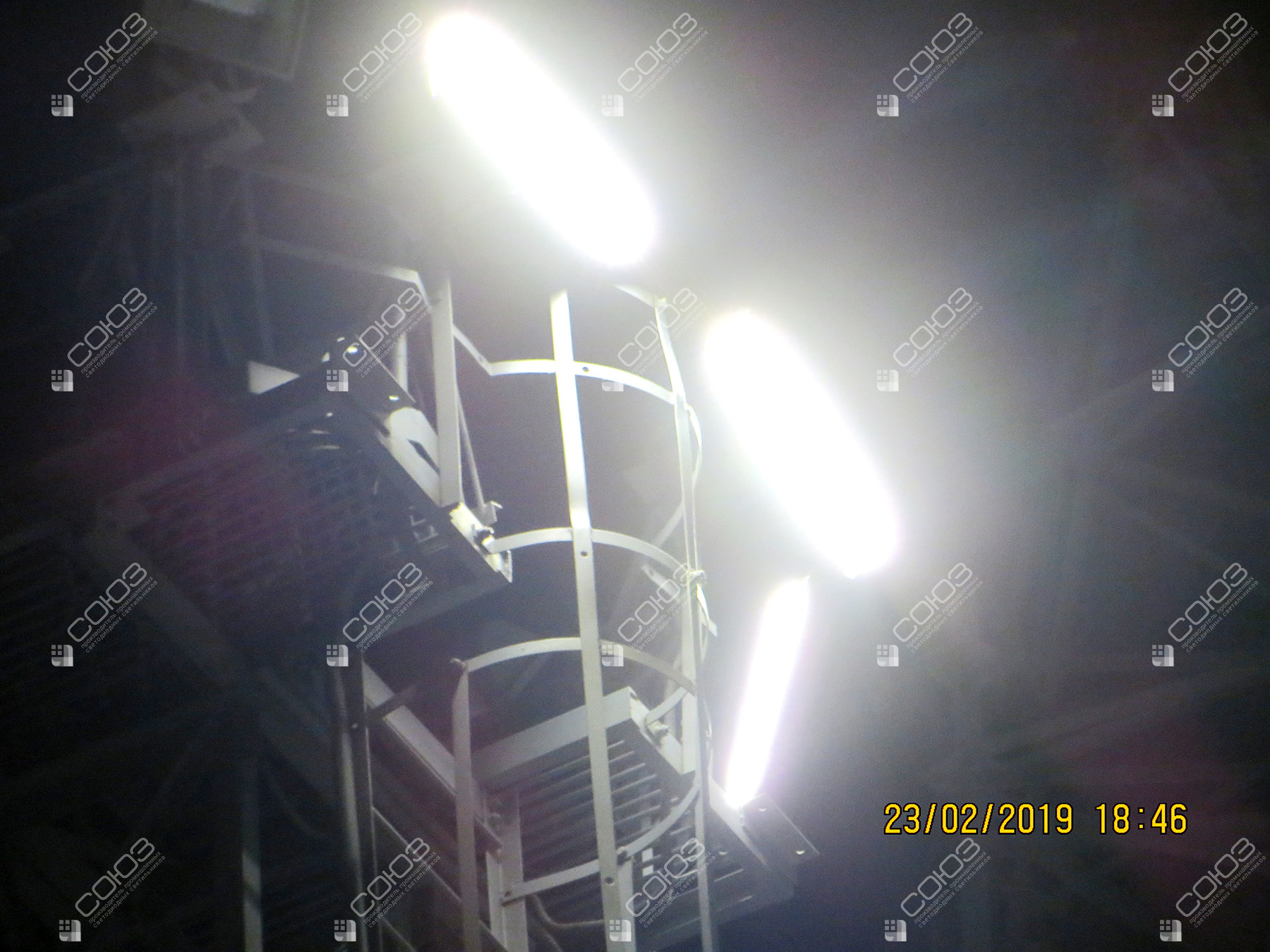

Высокое размещение требует заранее продуманного обслуживания. Крепление, подключение и возможность настройки согласуют с конструкциями и эксплуатационными условиями объекта.
Какие данные нужны для освещения электротехнической территории
Передайте план площадки с высотами оборудования, ограждениями и маршрутами персонала. Отметьте доступные точки крепления и участки, которым нужен свет. Для узкого луча полезна схема направлений каждого прожектора: она помогает избежать яркого пятна в одном месте и недостатка света рядом.
Сравните светодиодные прожекторы, модели для высоких мачт и уличные светильники. Посмотрите освещение карьера с передвижных опор и территорию предприятия с оптикой 60°. Эти проекты показывают разные сочетания расстояния и распределения. Выбор для электростанции связывают с её планировкой и эксплуатационными требованиями, сохраняя свободный доступ к обслуживаемому оборудованию.
Отдельно отметьте точки наблюдения со стороны проезда и рабочих маршрутов. Прожектор не должен создавать мешающее яркое пятно в обычном направлении взгляда. Оценивать схему полезно с нескольких сторон площадки, поскольку за одним агрегатом свет может быть виден, а за другим — перекрыт конструкцией.
Фотометрия и документы для направленного освещения
кривые силы света объясняют отличие 25° от 60° и 120°. Используйте IES-файлы именно исполнения /3: подмена файла другой оптикой изменит расчёт. нормы освещённости выбирают по назначению зоны, отдельно рассматривая маршруты и места обслуживания. Ночные снимки показывают работу света, но не дают измеренных значений.
При спецификации сверяйте маркировку СОЮЗ и технический паспорт. Укажите точное исполнение, питание и способ крепления. Для настройки полезно сохранить схему наведения, чтобы после обслуживания вернуть каждый прибор к рассчитанной рабочей области.
