Освещение участка хранения кирпича
Участок хранения кирпича освещён промышленными светильниками СОЮЗ 24-100/1-67. Накладные модели мощностью 100 Вт имеют широкий угол 120° и защиту IP67.
Проект реализован на светильниках:
Решение на объекте
Свет на участке хранения кирпича

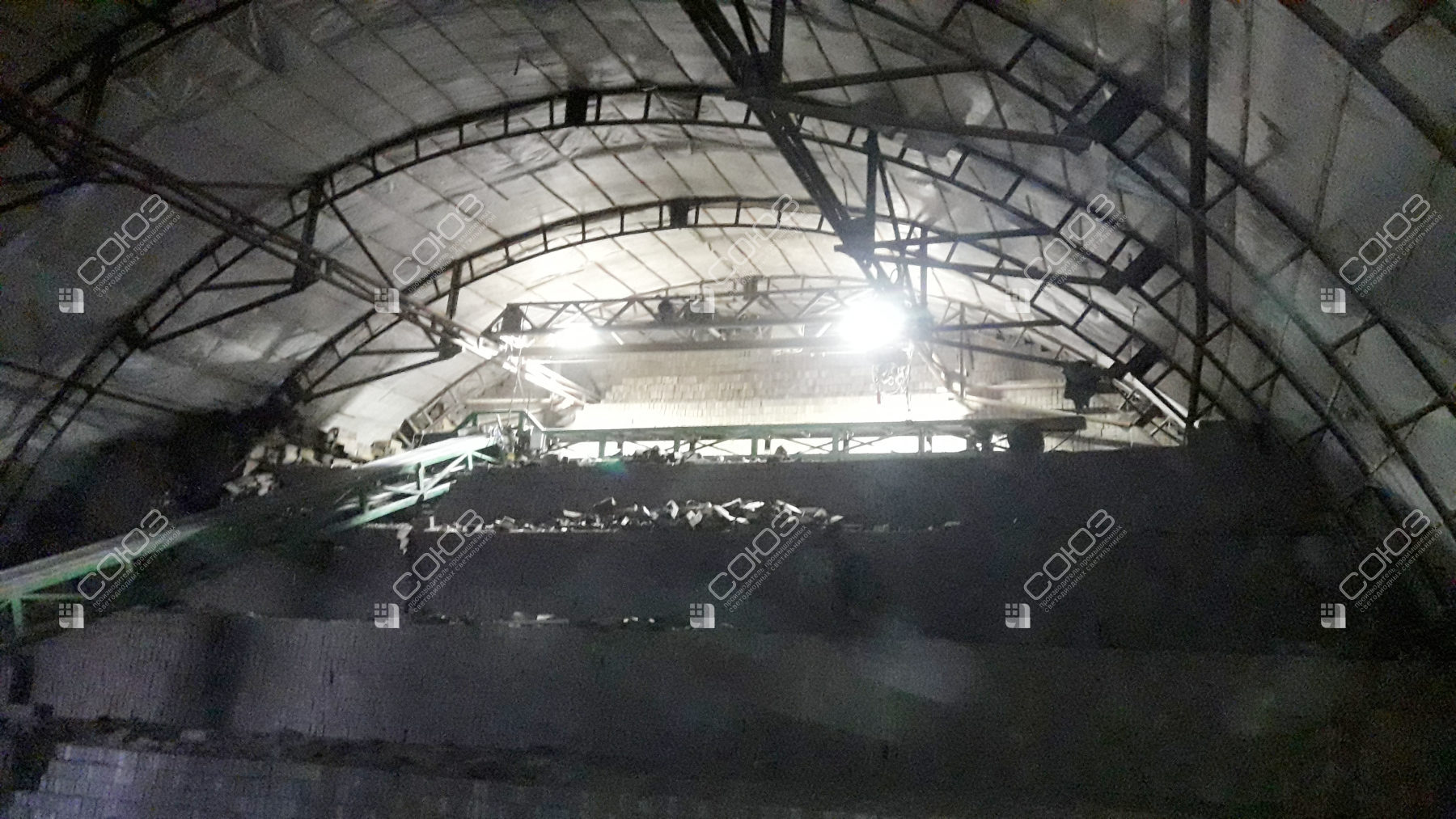

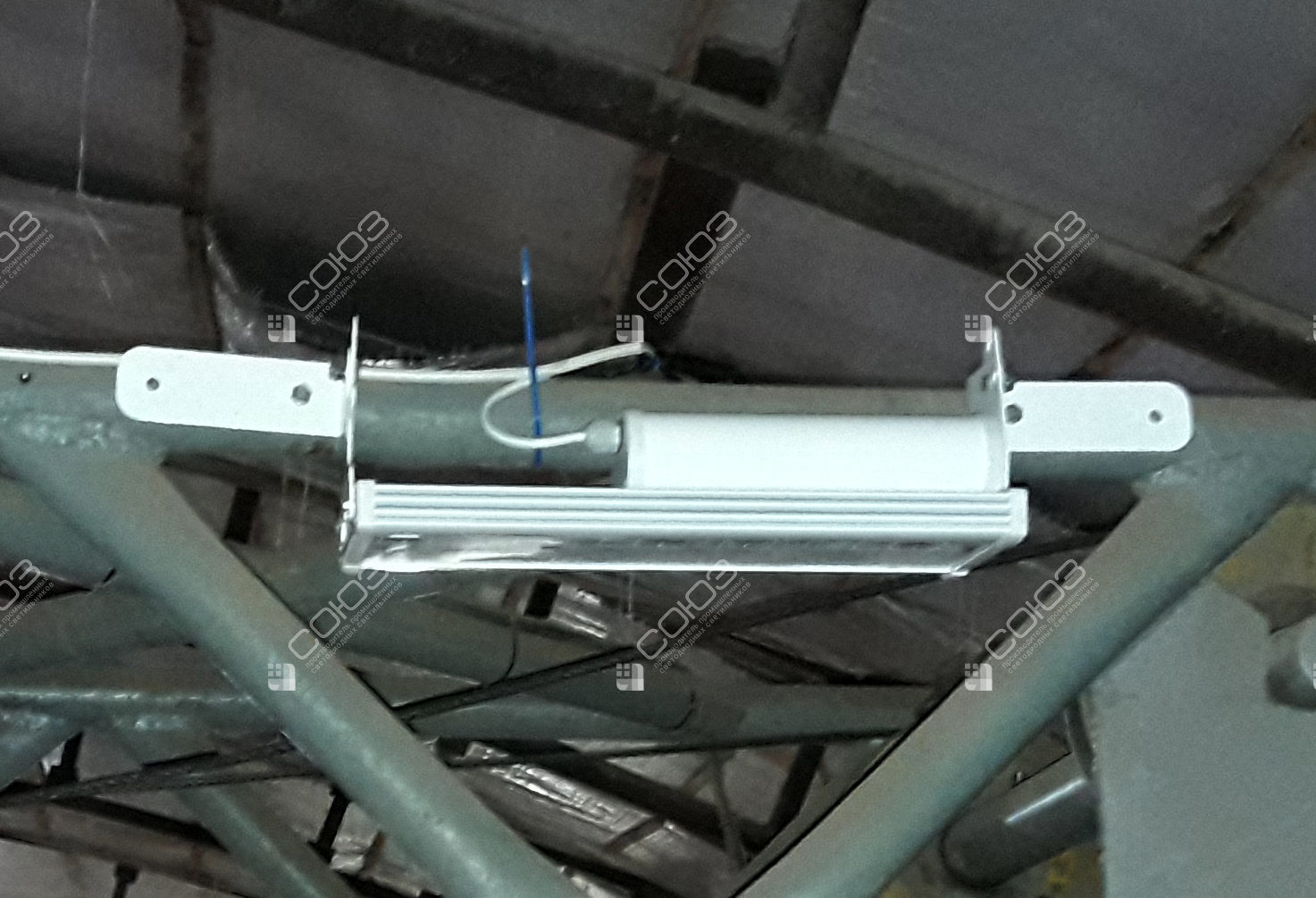

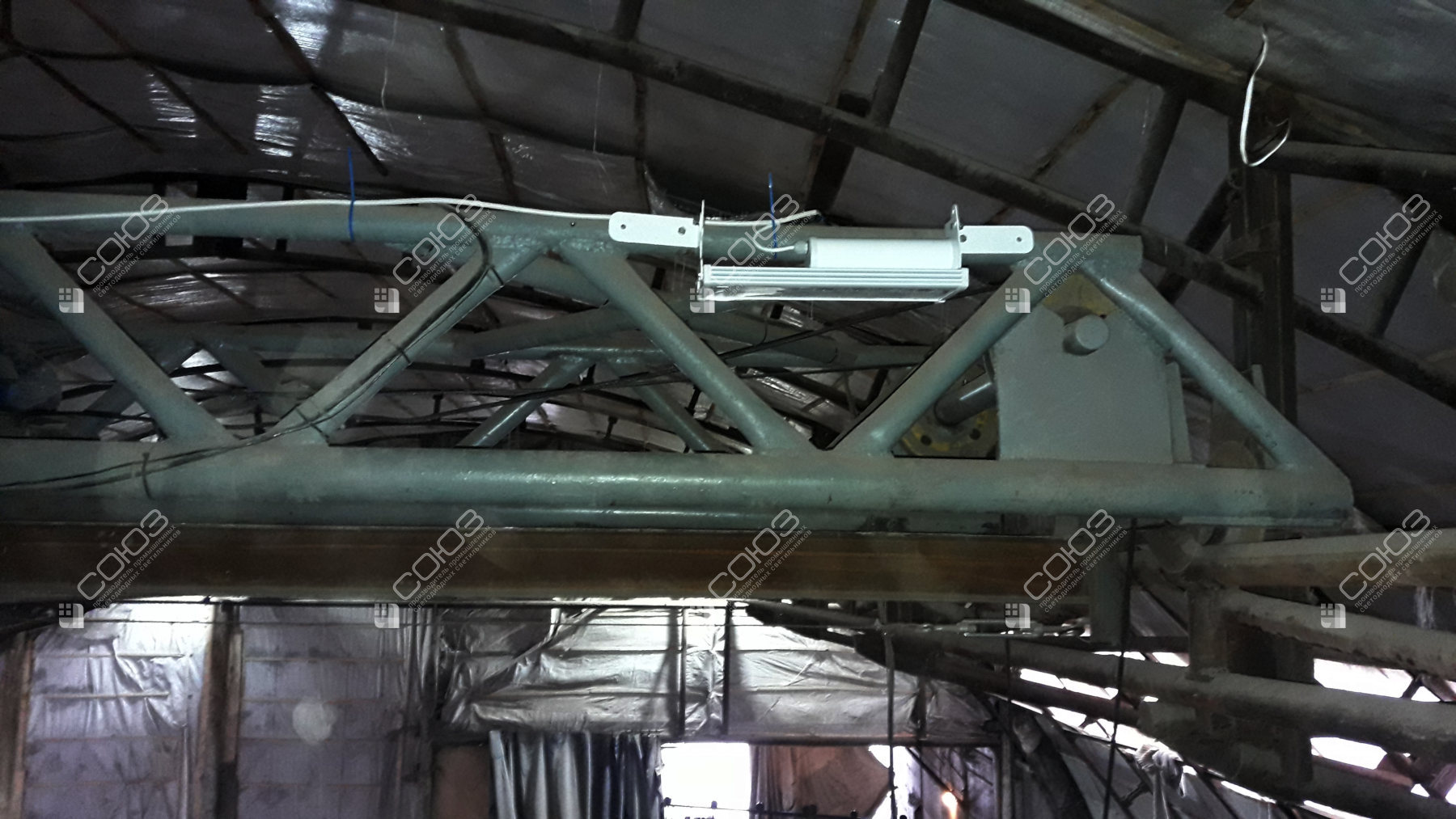

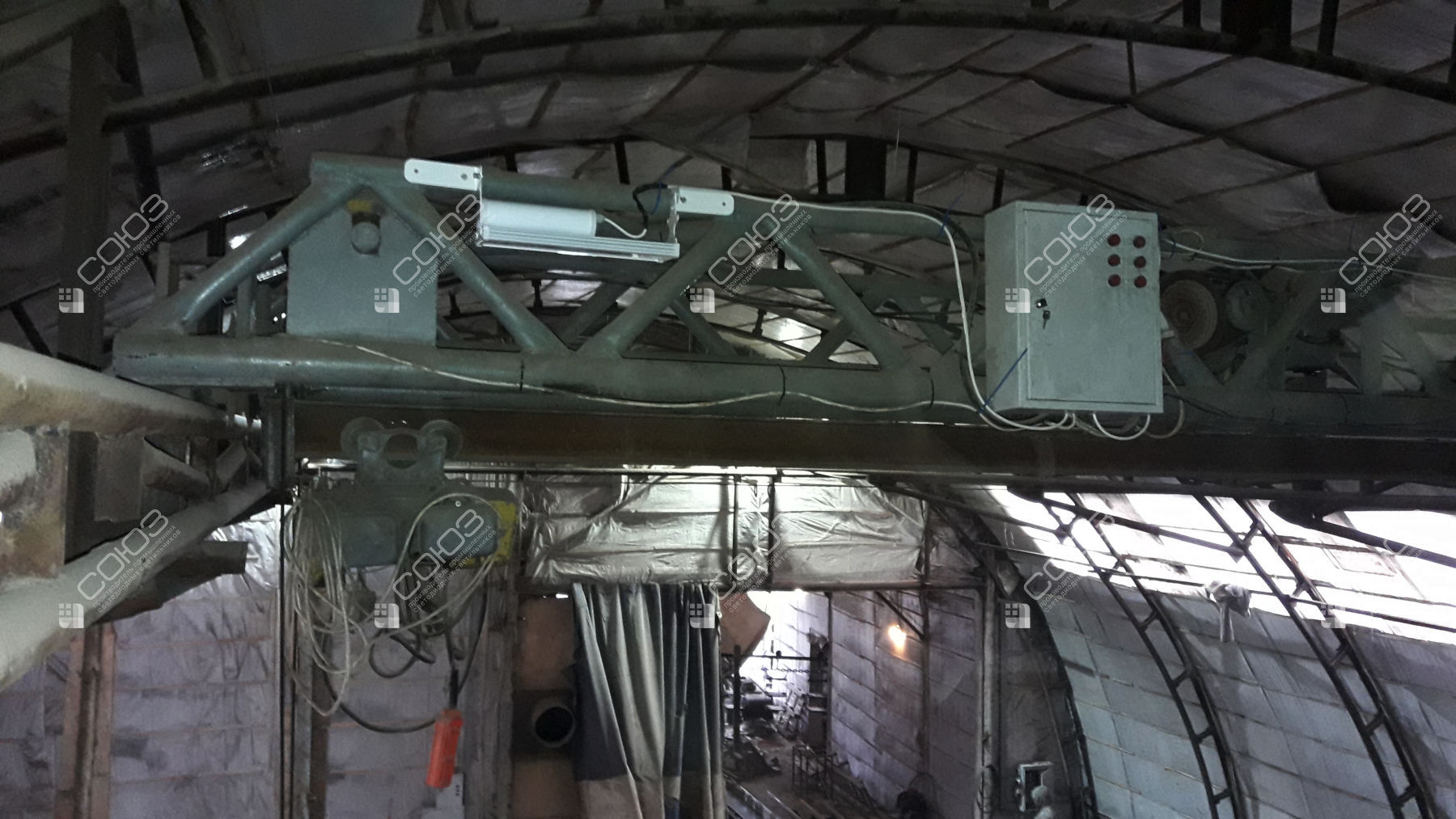

В проекте использованы накладные светильники СОЮЗ 24-100/1-67. Пять фотографий заказчика показывают складской участок и размещение приборов. Широкое светораспределение применяется для общего освещения зоны хранения и проходов.
При работе со строительными материалами важно видеть паллеты, края штабелей и пространство для маневрирования техники. Схему света согласуют с организацией хранения, чтобы груз не перекрывал поток на рабочих маршрутах.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение склада кирпича на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для склада кирпича: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Условия складской эксплуатации
Высота штабелей
Складирование влияет на распределение теней. При подборе указывают максимальную высоту паллет и возможные изменения расстановки.
Минеральная пыль
IP67 защищает внутренние компоненты. Наружный экран необходимо очищать; при монтаже предусматривают доступ для обслуживания.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Как рассчитать свет при меняющемся заполнении склада
Пустое помещение и участок с высокими паллетами освещаются по-разному. Для расчёта полезно передать два состояния: обычное заполнение и максимально допустимую высоту хранения. Это помогает проверить проходы и участки, которые могут оказаться в тени после очередной поставки продукции.
Отдельно обозначают приёмку, комплектацию и погрузку. Требования к этим операциям могут отличаться от условий простого хранения; ориентиры для задания собраны на странице норм освещённости. При необходимости проверяют не только пол, но и поверхности с маркировкой продукции.
Сравнить варианты можно в разделе светильников для склада и в другом проекте на СОЮЗ 24-100. Совпадение модели не означает одинакового шага установки: высота, отражающие поверхности и планировка каждого помещения учитываются отдельно.
Полезные материалы для вашего проекта
Оптика 120°
Подробнее о широком светораспределении — в разделе КСС светильников. Расчёт определяет перекрытие световых пятен в рабочих зонах.
Выбор исполнения
В накладной серии СОЮЗ 24 можно сравнить мощности и оптику. Маркировка помогает проверить выбранное исполнение.
Подберём освещение склада стройматериалов
Пришлите план, высоту установки, расположение паллет и маршруты техники. Рассчитаем количество светильников и подготовим предложение.
