Освещение склада светильниками СОЮЗ 24-100
Проект освещения склада на промышленных светильниках СОЮЗ 24-100/1-67. Накладные приборы мощностью 100 Вт с углом 120° установлены для общего света в зоне хранения и проходах.
Проект реализован на светильниках:
Решение на объекте
Освещение проходов и мест хранения

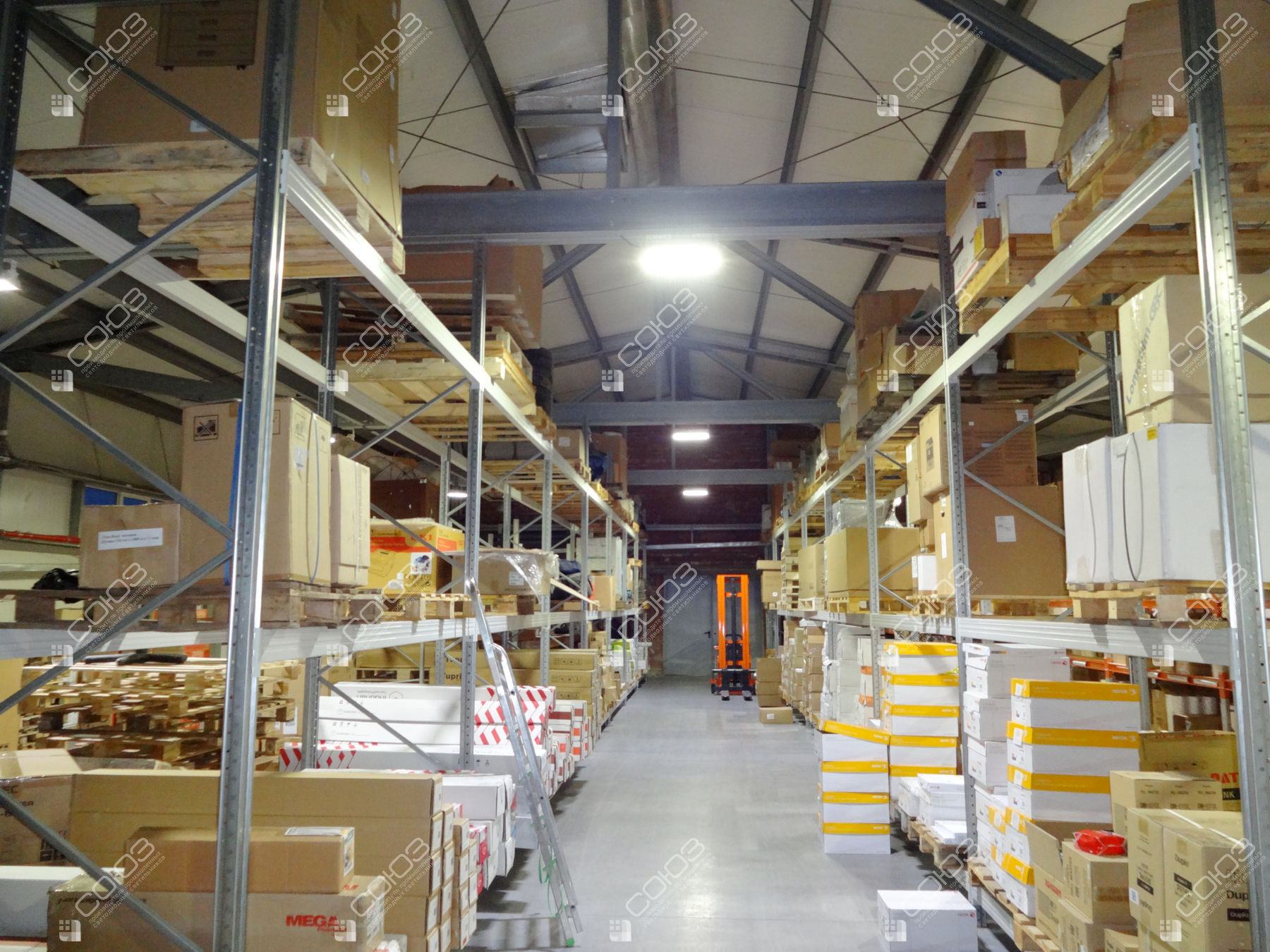

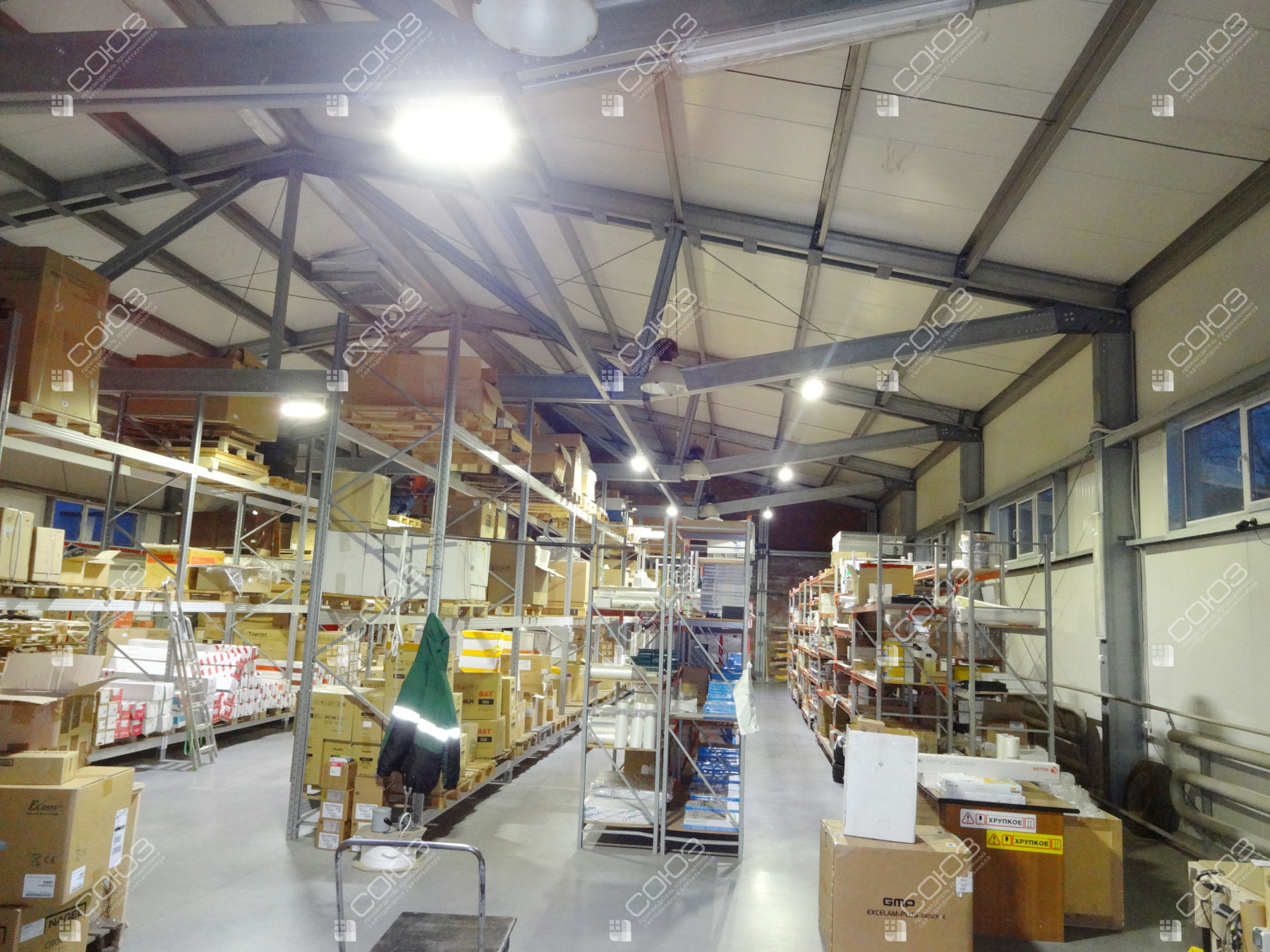

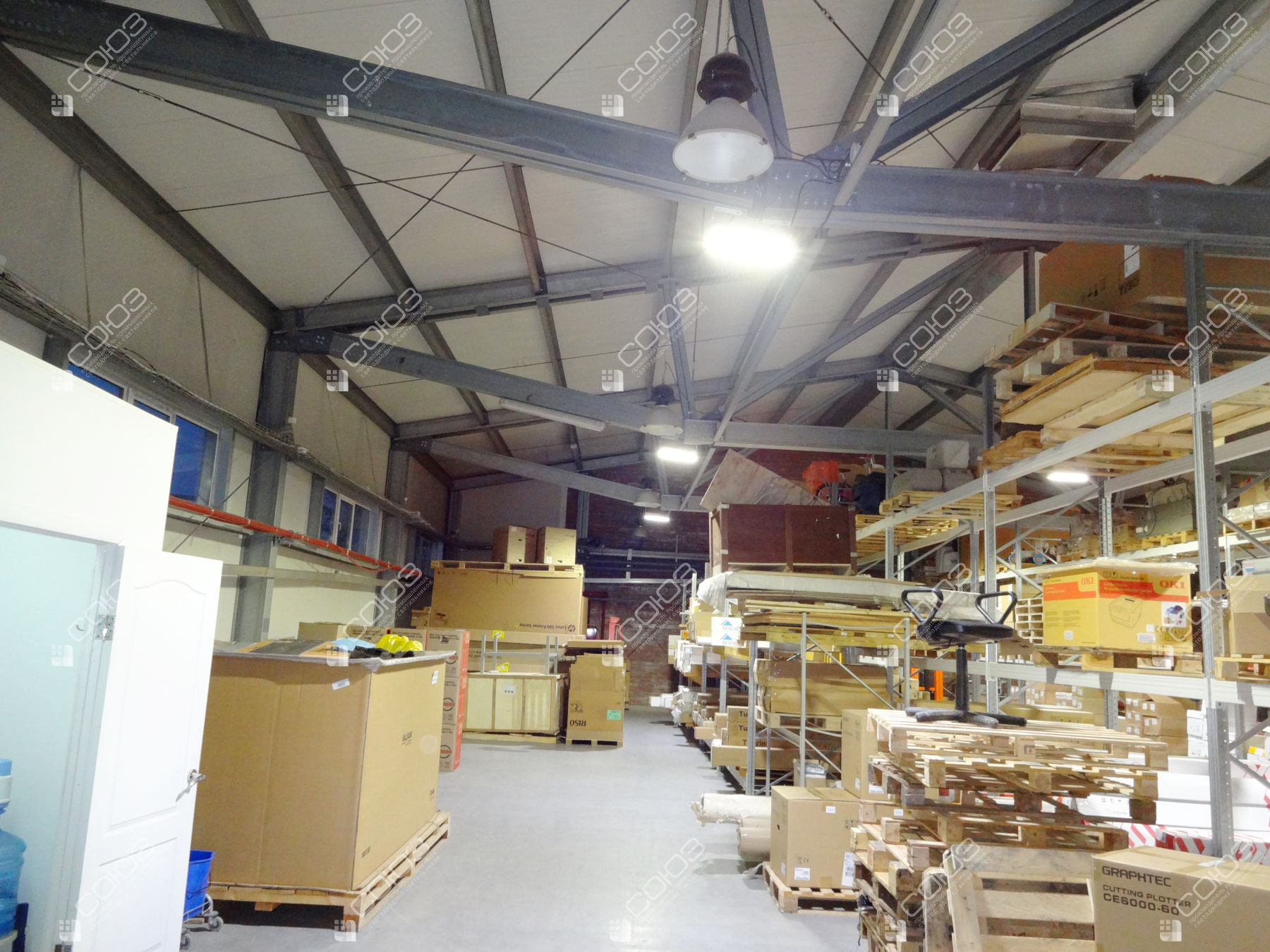

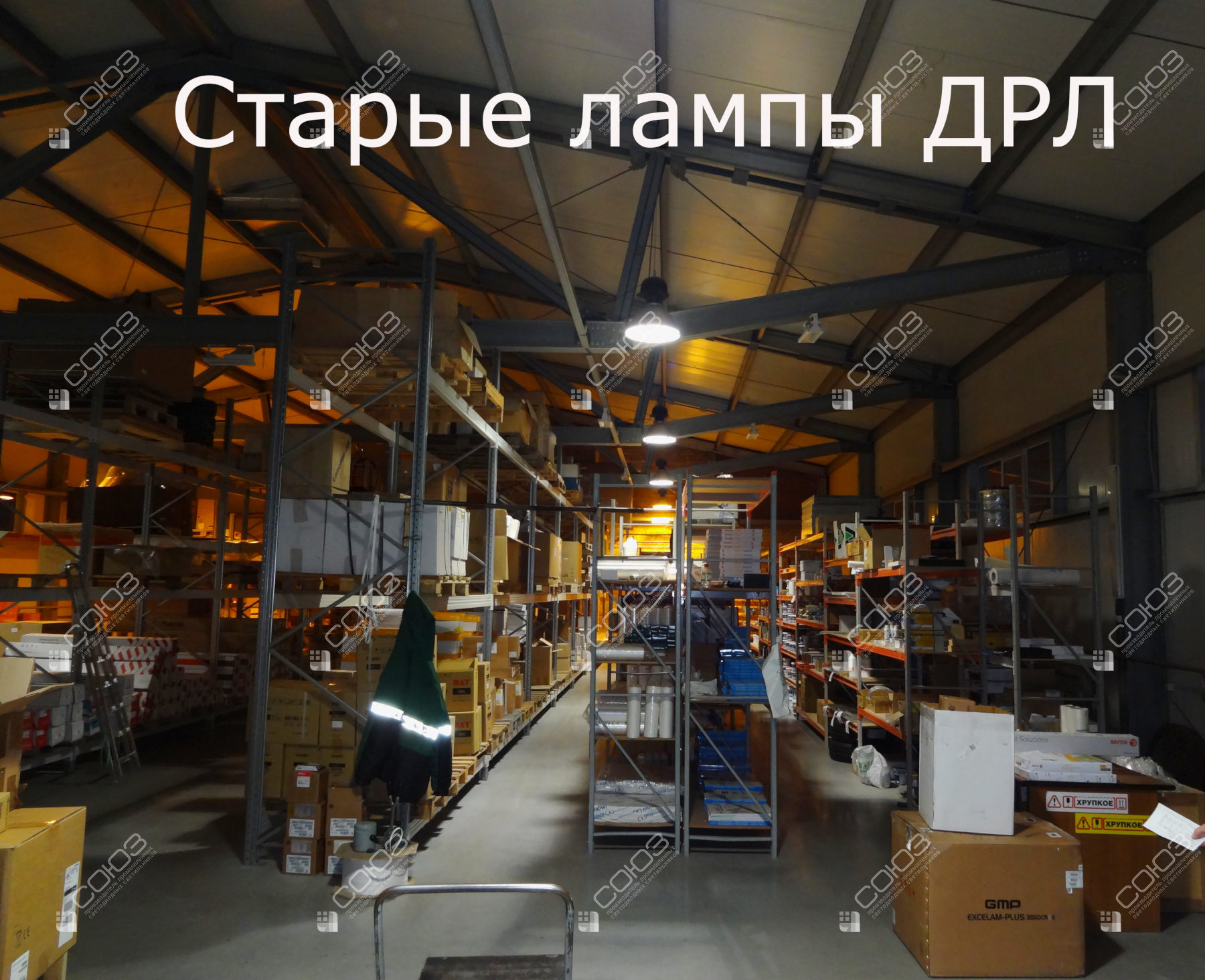

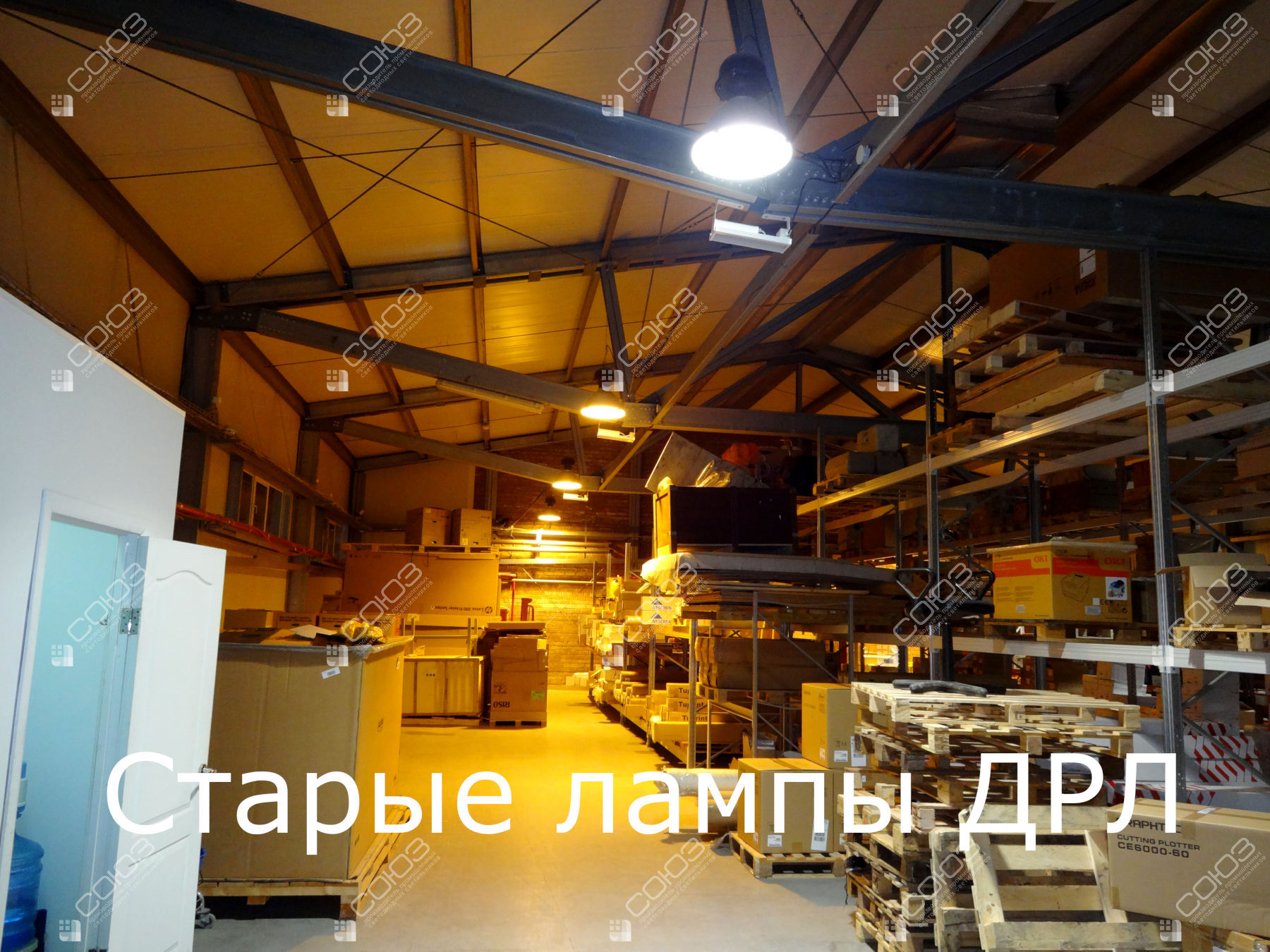

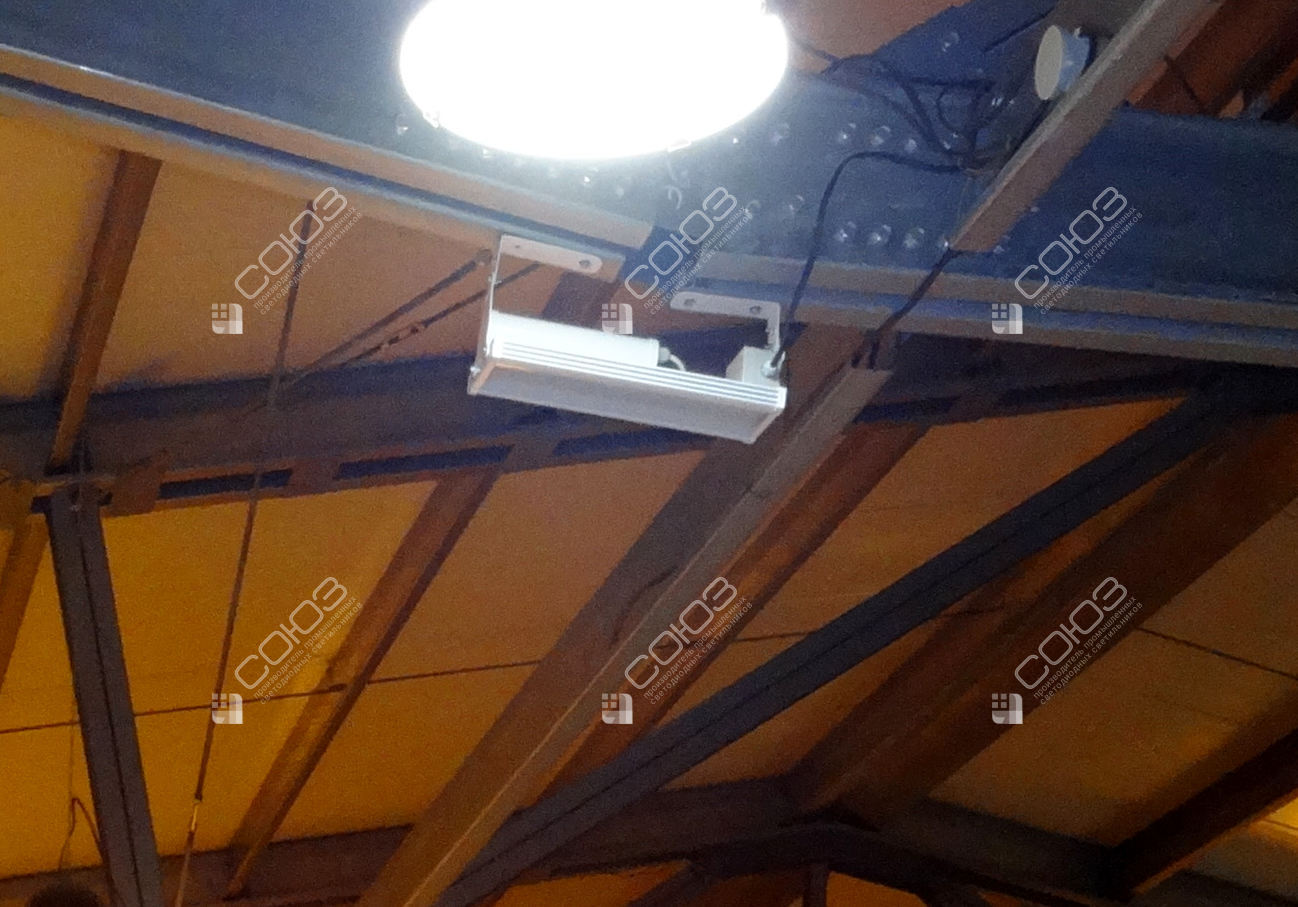

Для склада важно видеть не только свободную площадь, но и маркировку грузов, места комплектования и маршруты техники. В этом проекте применены накладные светильники СОЮЗ 24 с широким распределением света; фотографии показывают их расположение в помещении.
При планировании расстановки учитывают высоту складирования: товар и конструкции способны перекрывать свет. Ряды приборов согласуют с проходами, а освещённость проверяют для рабочих поверхностей, нужных заказчику.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение склада на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для склада: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
Накладной СОЮЗ 24-100/1-67
Промышленная модель со светодиодами CREE и широким распределением света типа Д. Параметры одного светильника:
Что даёт промышленное исполнение
Широкая оптика 120°
Подходит для общего освещения открытых участков. Шаг между приборами выбирают по расчёту, чтобы соседние световые пятна перекрывались на нужной высоте.
Защита IP67
Корпус защищает внутренние компоненты от пыли и влаги. При размещении предусматривают доступ для очистки экрана и осмотра крепления.
Корпус и гарантия
Алюминиевый корпус с полимерным покрытием отводит тепло от светодиодов. Прозрачный экран — оптический поликарбонат; гарантия производителя — 5 лет.
Подбор под конкретный склад
Мощность 100 Вт — характеристика применённой модели, а не универсальное решение для любого помещения. Для нового объекта нужны план, высота установки, расположение стеллажей и характер складских операций. Эти данные позволяют подобрать количество, оптику и точки крепления.
Что передать для расчёта складского освещения
Вместе с размерами помещения укажите расположение стеллажей, максимальную высоту хранения и ширину проходов. Отметьте зоны комплектования, приёмки и погрузки: задачи персонала в них различаются, поэтому требования к освещению согласуют отдельно. Для чтения маркировки может быть важна освещённость вертикальной поверхности, а не только пола.
При изменении планировки проверяют затенение грузами: после перестановки стеллажей светильники могут оказаться над товаром вместо прохода.
Другие мощности и крепления представлены на странице светильников для склада. Сравните этот объект с освещением склада 76 × 12 м и участком хранения кирпича. Количество приборов определяют расчётом для своего склада.
