Освещение оборудования на участке производства бумаги светильниками 36 В

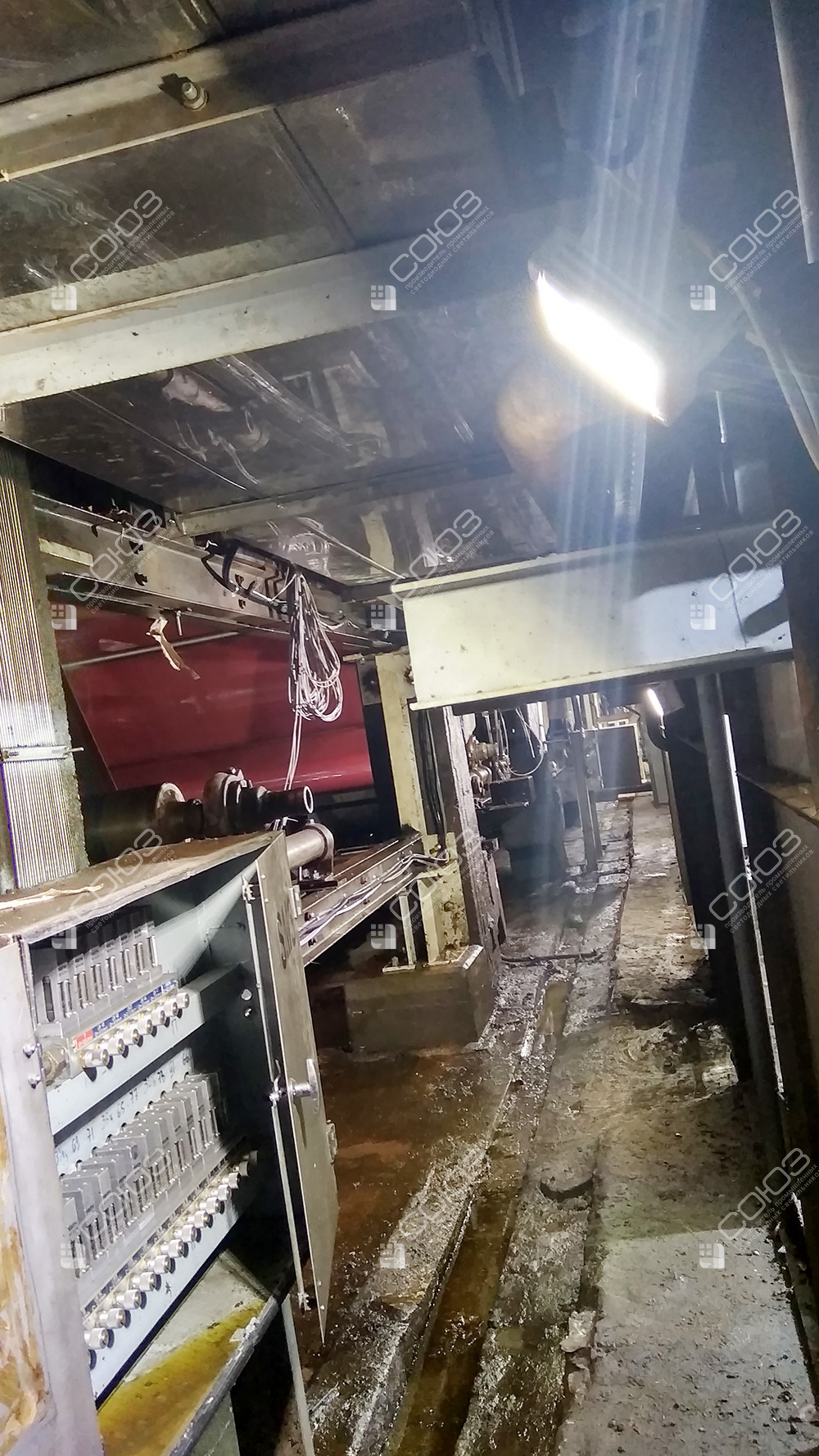

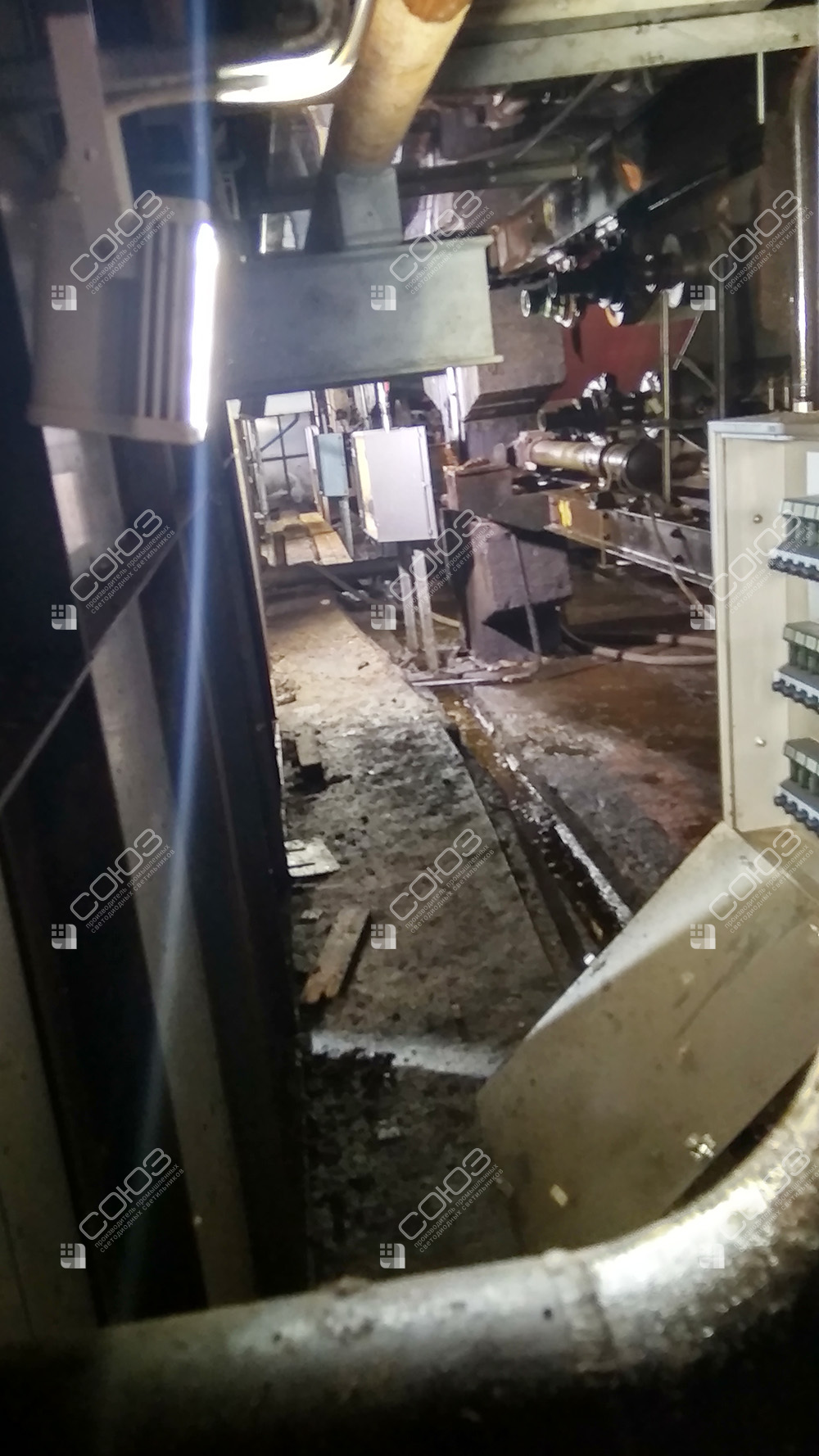

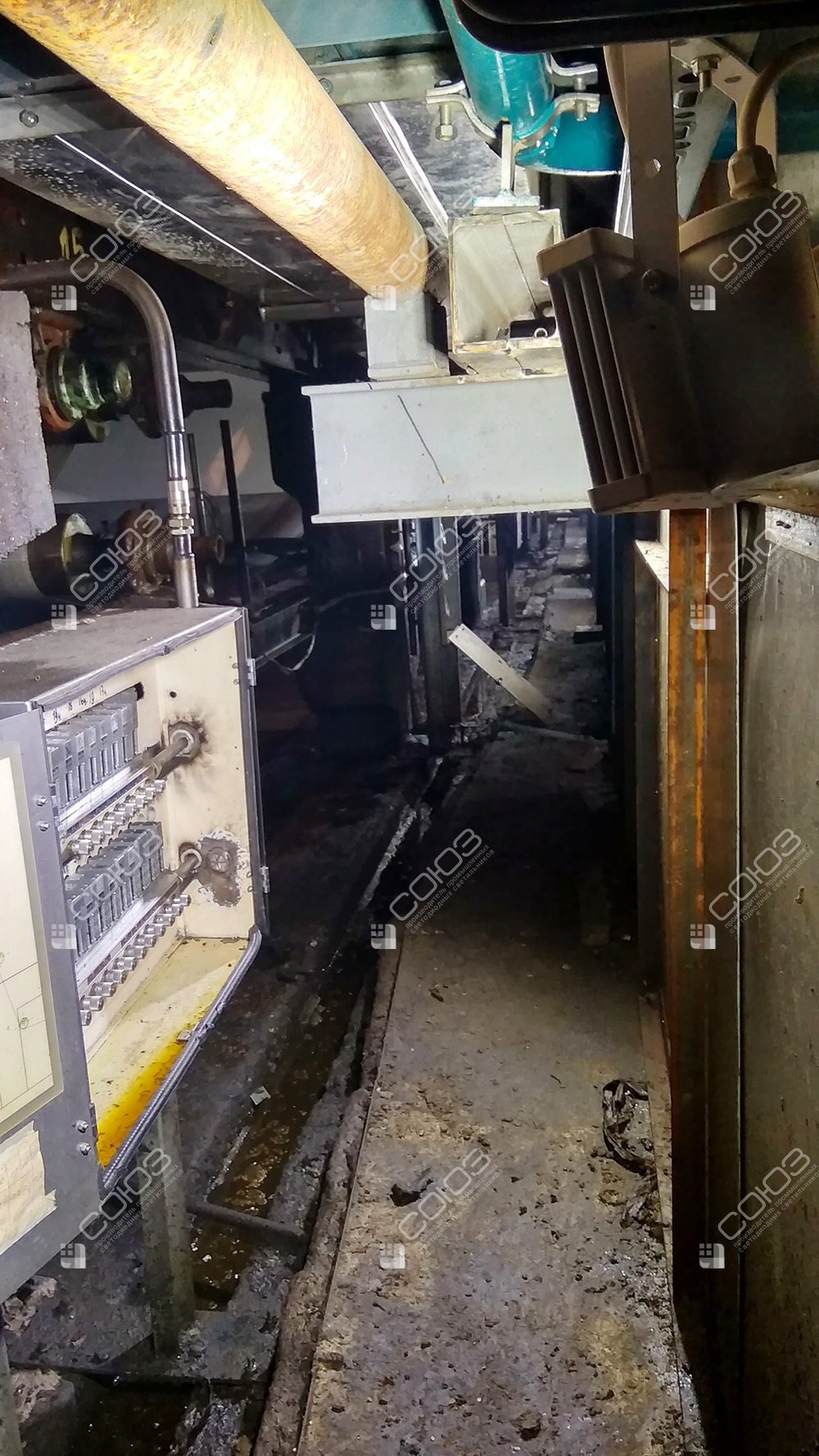

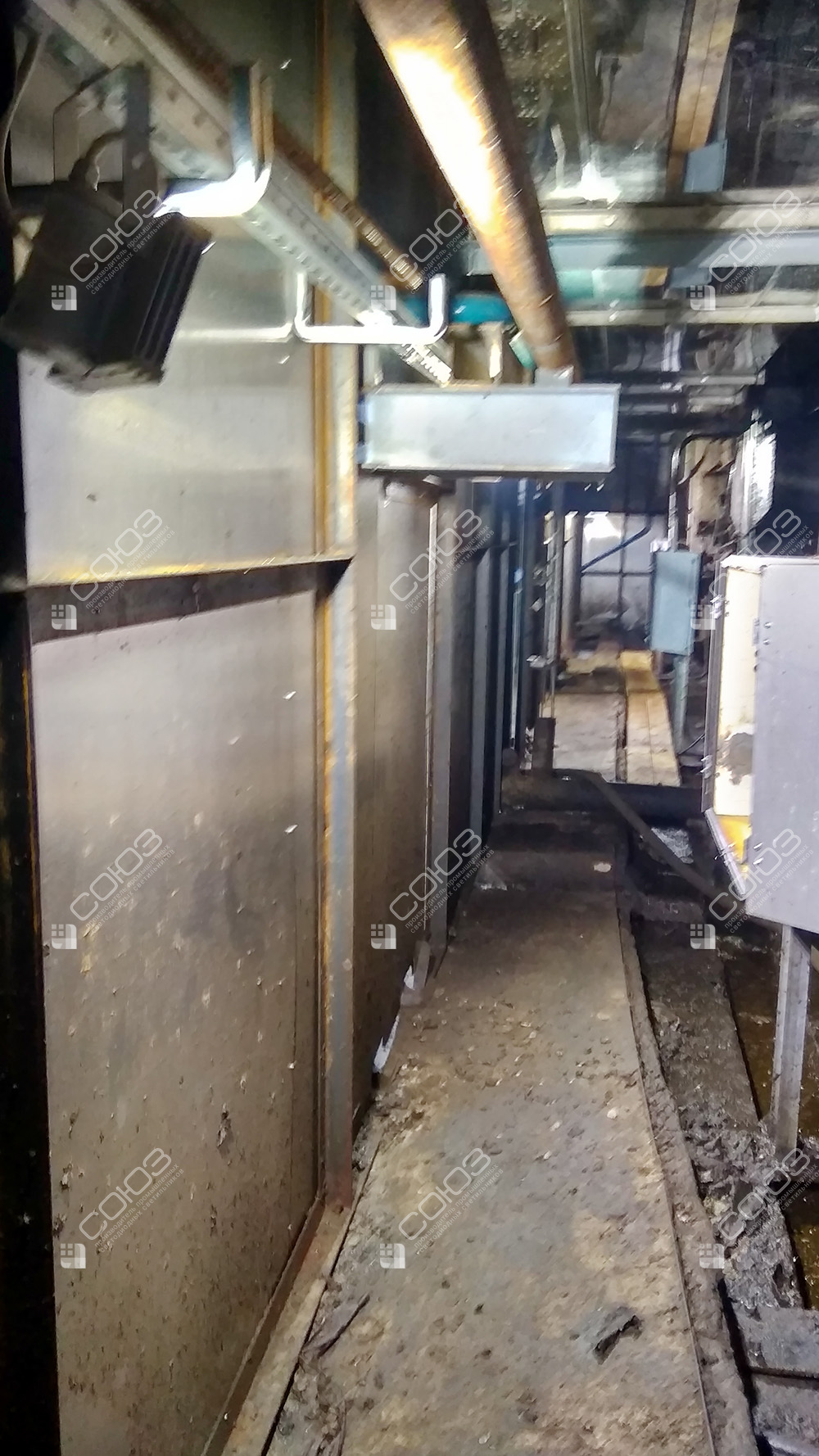

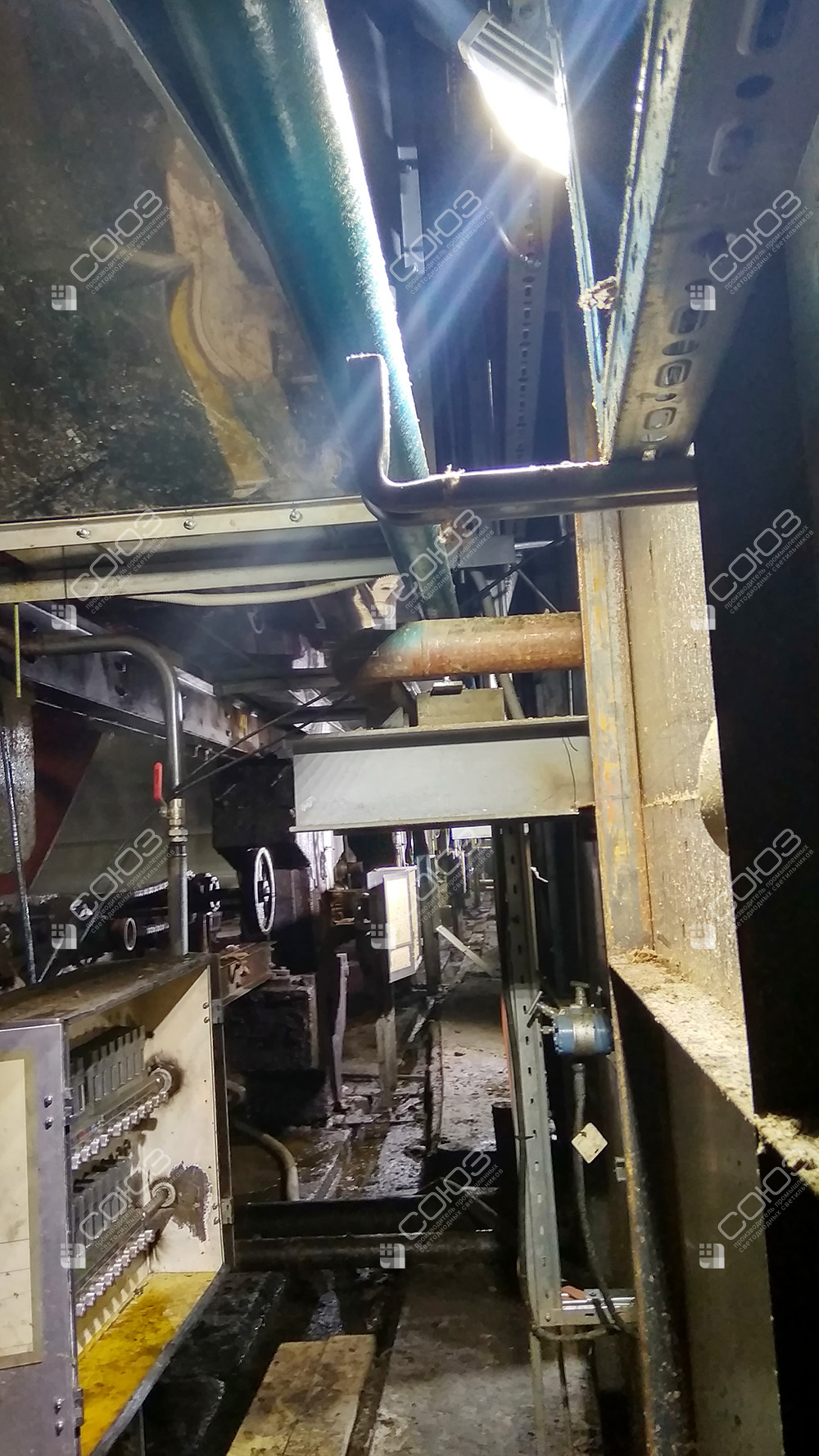

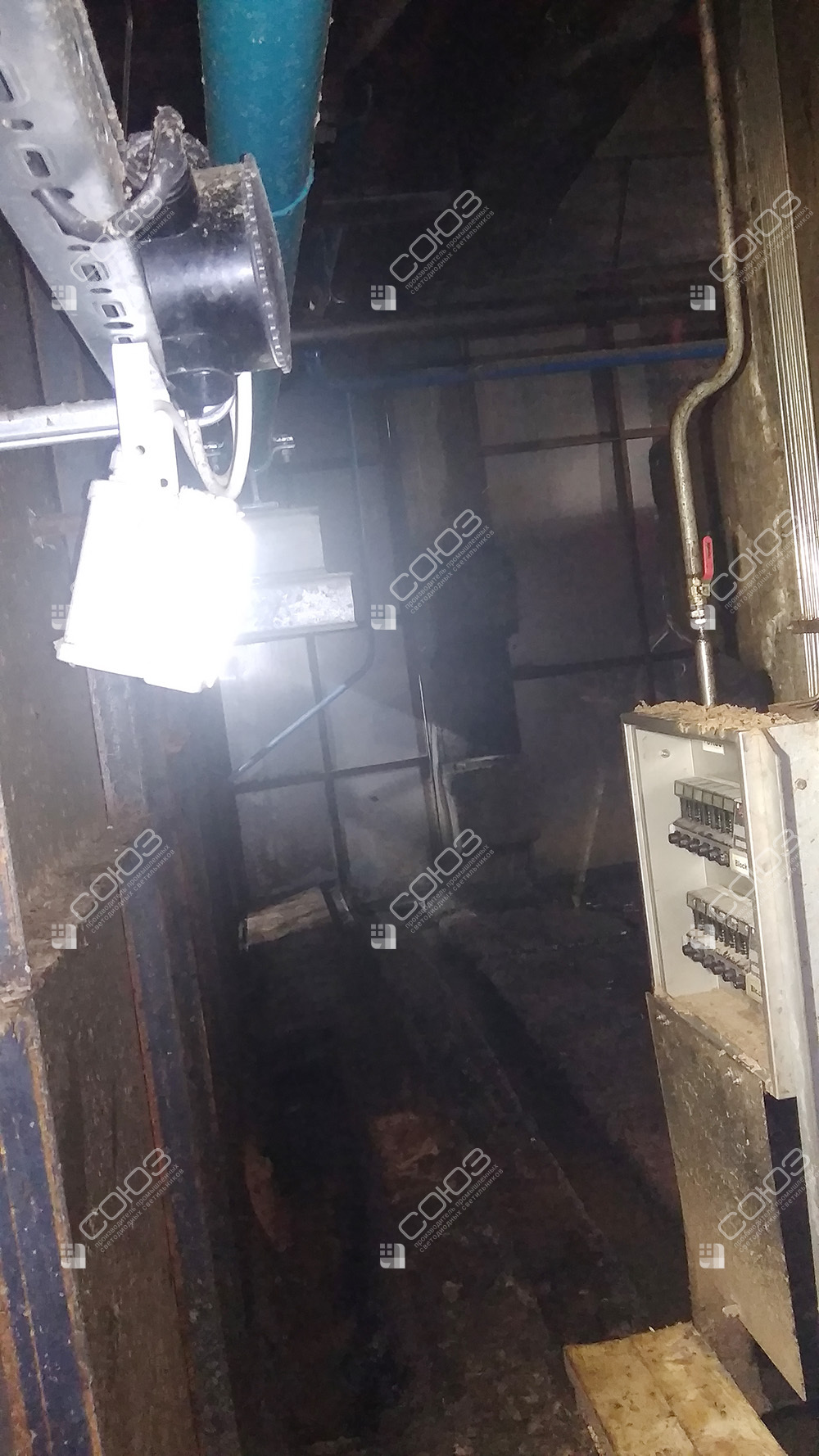

На участке производства бумаги СОЮЗ 23-20/1-67 на 36 В AC освещают зоны около оборудования. Шесть фотографий показывают локальный монтаж среди площадок, балок и технологических коммуникаций.
Проект реализован на светильниках:
Решение на объекте
Свет под площадками и рядом с узлами линии
Бумажное производство включает оборудование на разных уровнях, трубопроводы и площадки обслуживания. Эти конструкции затеняют нижние участки, даже если в цехе достаточно общего света. В проекте низковольтные светильники размещены непосредственно у оборудования, чтобы подвести поток к местам осмотра и выполнения технологических операций.
Галерея показывает компактные приборы среди металлоконструкций и коммуникаций. Такой способ размещения помогает рассматривать рабочую зону отдельно от общего объёма помещения. При подборе важно знать, какую деталь или соединение сотрудник должен видеть, с какой стороны он подходит и какие элементы линии закрывают направление от потолочных источников.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный светильник на поворотной скобе. Питание — 36 В переменного тока, рабочий диапазон 32–42 В AC. Широкий свет формируют светодиоды без вторичных линз; корпус — алюминий, экран — оптический поликарбонат.
Особенности решения
Нижние ярусы
Светильник размещают ниже затеняющей площадки или рядом с нужным узлом. Это сокращает путь света до рабочей поверхности и помогает обойти препятствия от балок и труб.
Регулируемая скоба
Крепление позволяет направить корпус к зоне контроля. Место согласуют с доступом к механизмам, маршрутом обслуживания и возможностью снять прибор при плановых работах.
Условия производства
Защита IP67 учитывается при выборе для пыльных и влажных зон. Температуру, контакт с технологическими веществами и способ очистки проверяют отдельно по условиям конкретной линии.
Как подготовить данные по технологической линии
Покажите план участка и разрезы по уровням, отметьте точки осмотра и проходы обслуживания. Фотографии сделайте с позиции человека рядом с оборудованием. При необходимости переноса светильника заранее оценивают новые точки крепления и маршрут кабеля. Параметры питания уточняют по месту: здесь используется переменное напряжение 36 В.
Для подбора доступны светильники на 36 В и низковольтные исполнения. Общую схему помещения удобно рассматривать вместе с освещением цеха. Посмотрите локальный свет на сборочном участке и освещение насосного отделения. В каждом случае расположение приборов определяется оборудованием и операциями. Количество источников выбирают по рабочим поверхностям, оставляя доступ к экранам, соединениям и точкам крепления для обслуживания.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для оборудования бумажного производства
Передайте фотографии линии, расположение площадок и описание точек контроля. Предложим светильники и монтажную схему с учётом затенённых рабочих зон.
