Освещение железнодорожной станции ригельными светильниками зимой

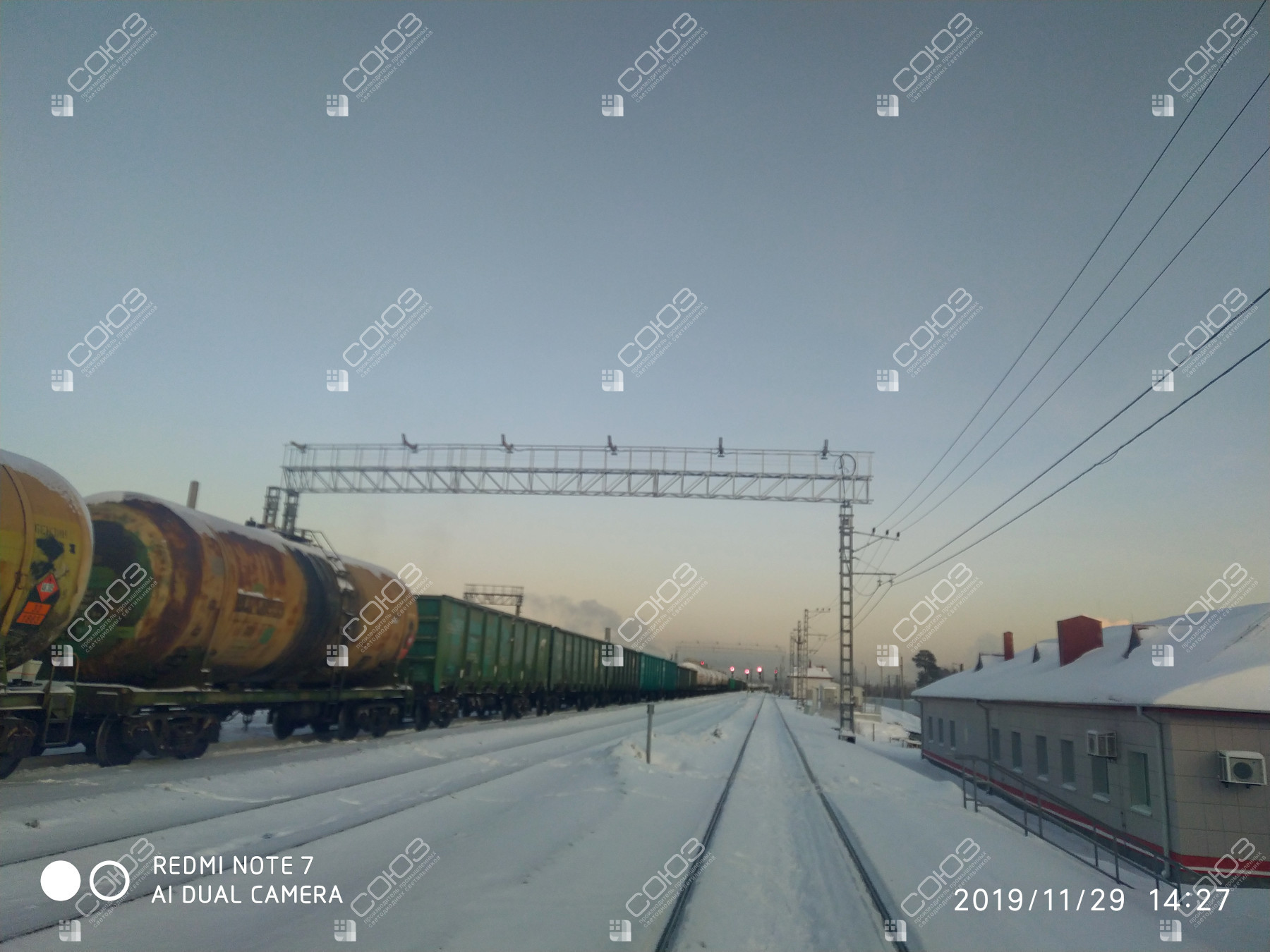

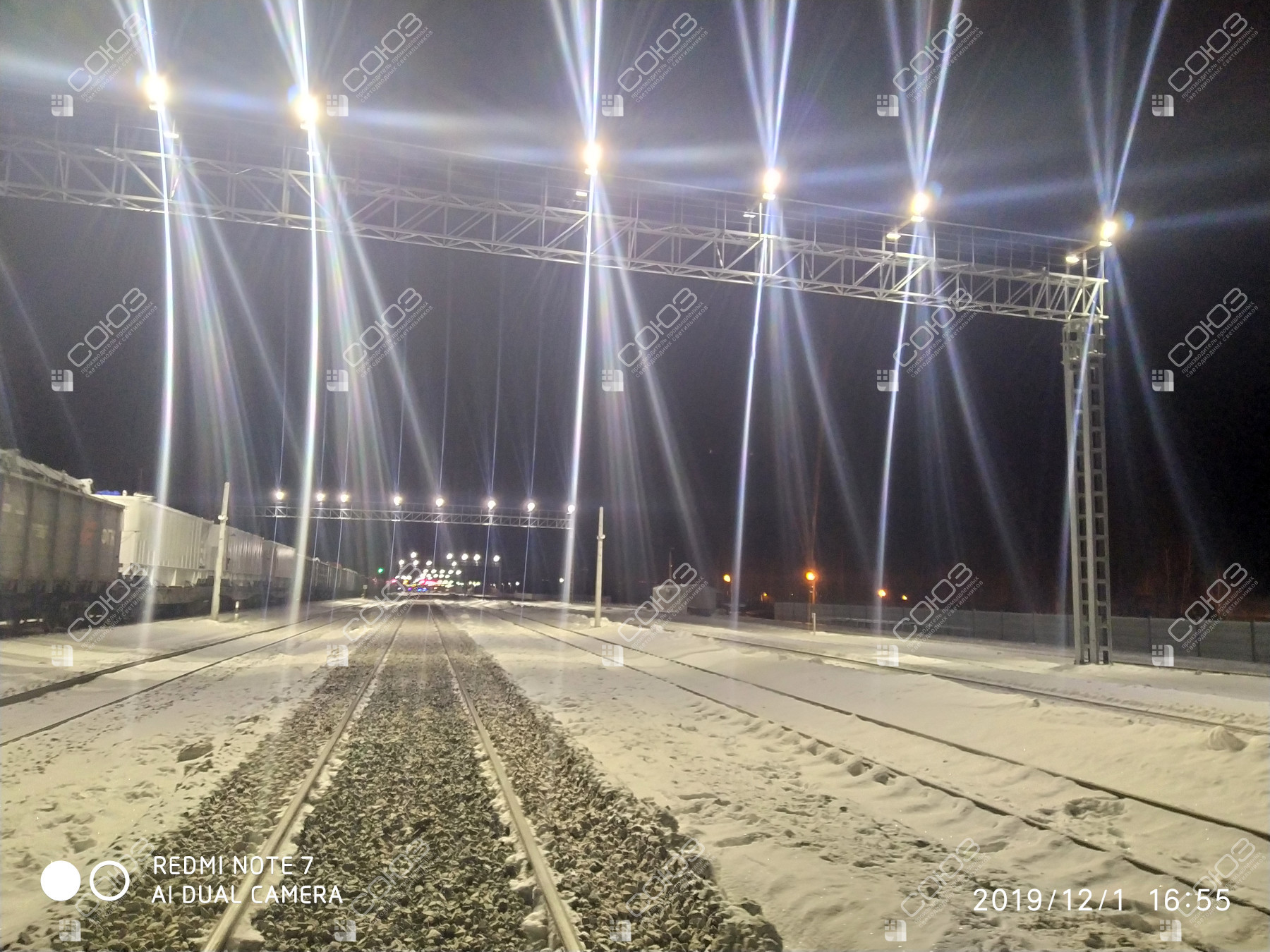

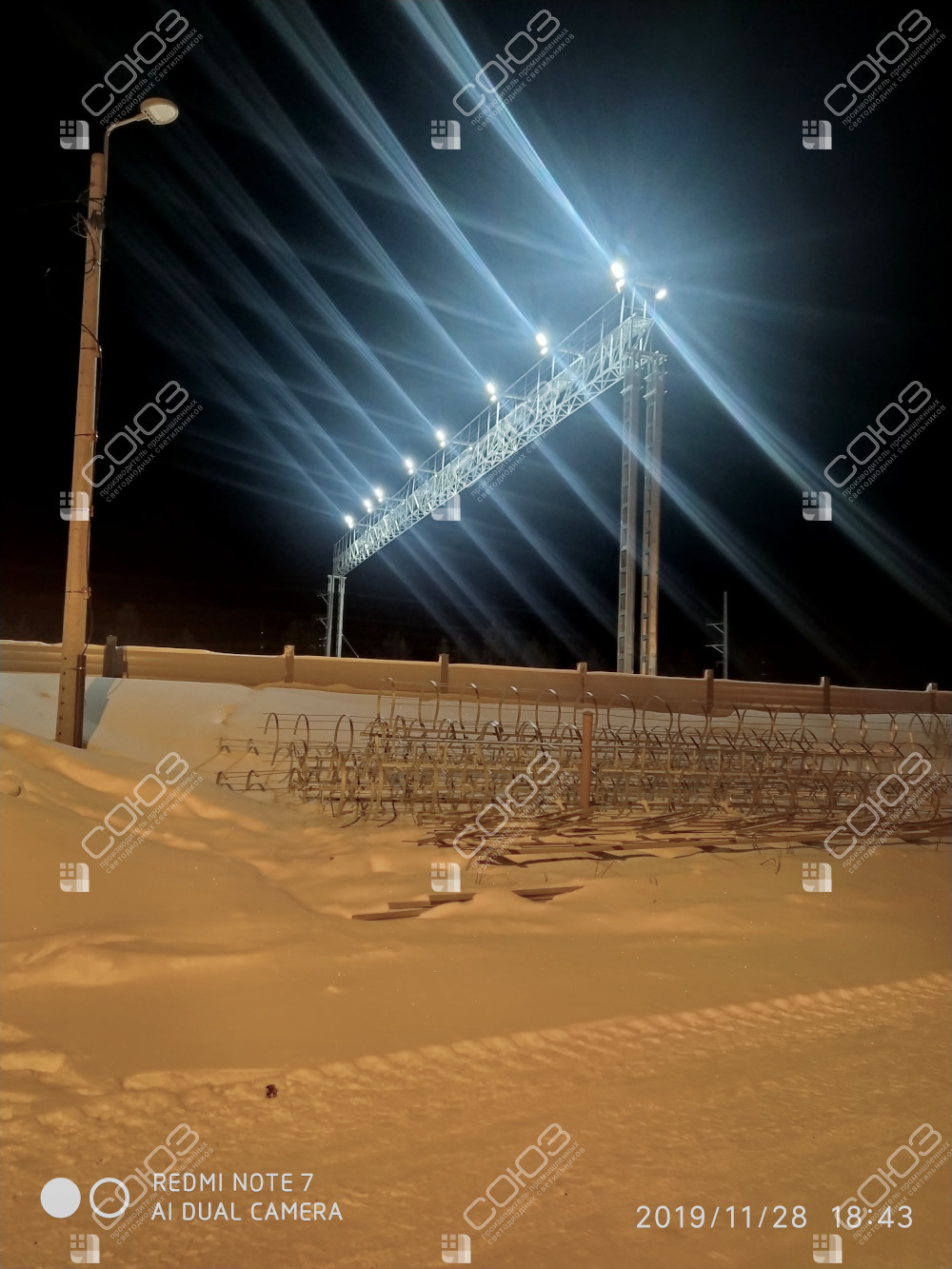

Зимняя работа освещения железнодорожной станции. СОЮЗ 26-90/3-67 размещены рядами на жёстких поперечинах над путями.
Проект реализован на светильниках:
Решение на объекте

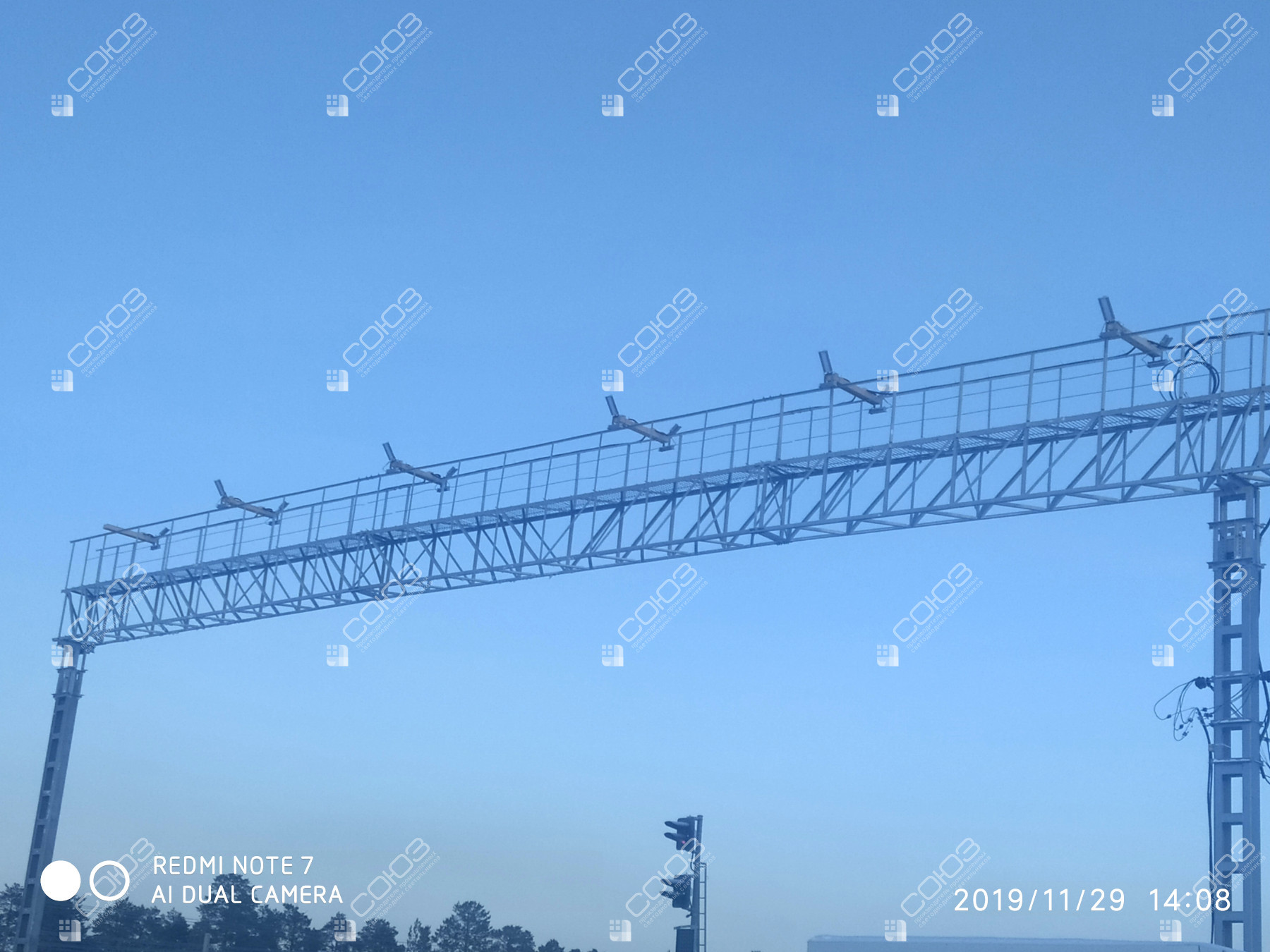

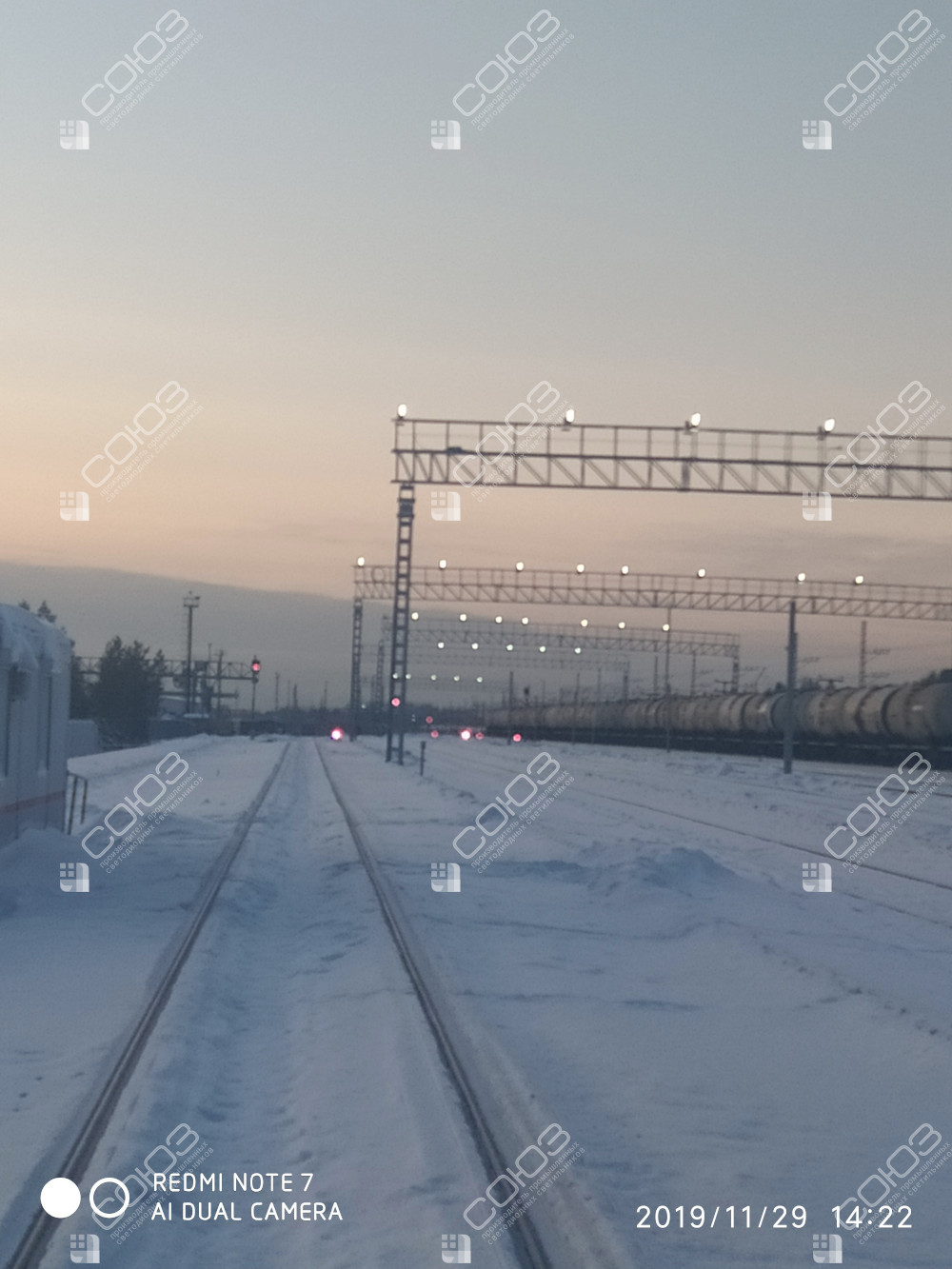

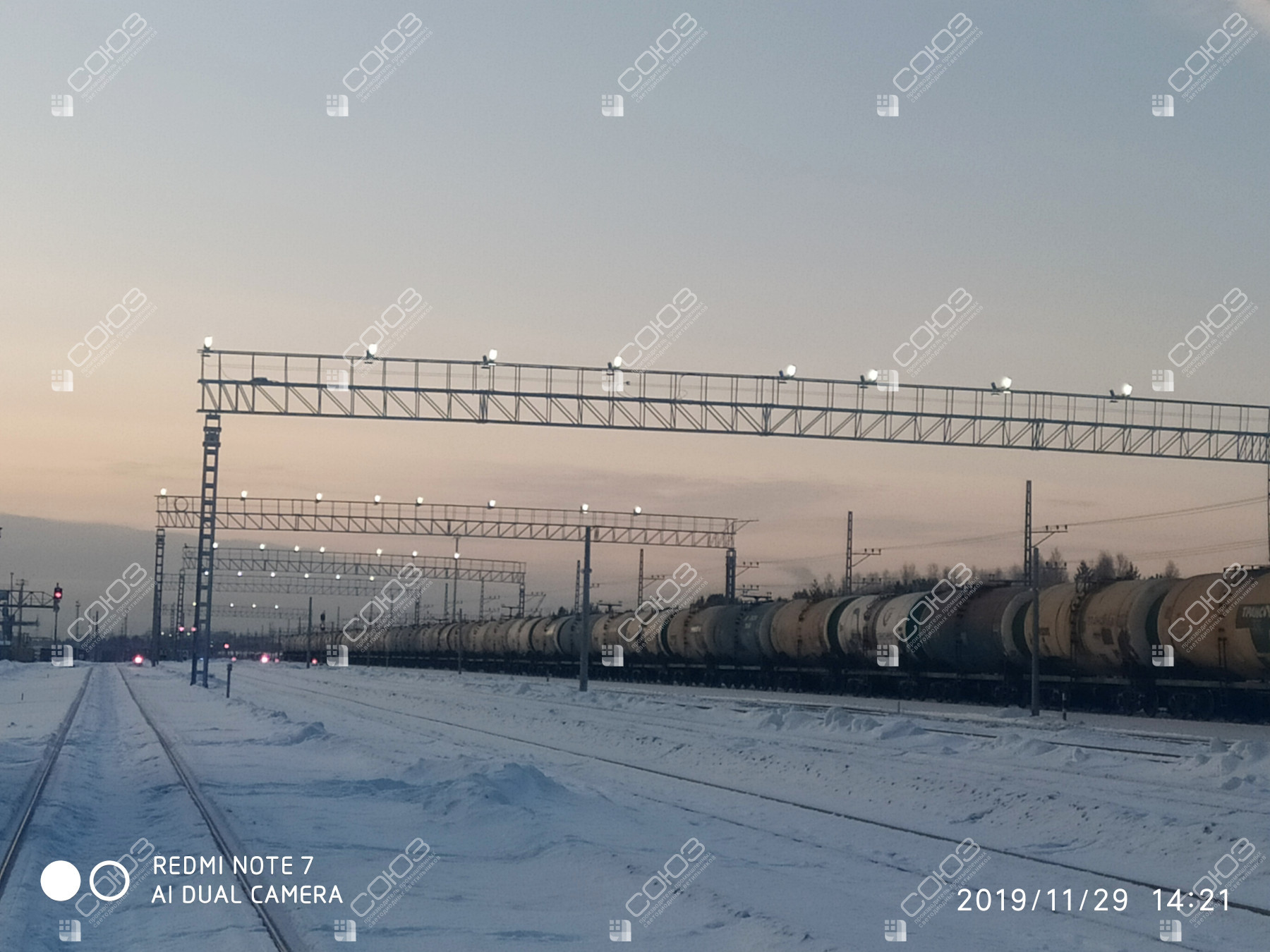

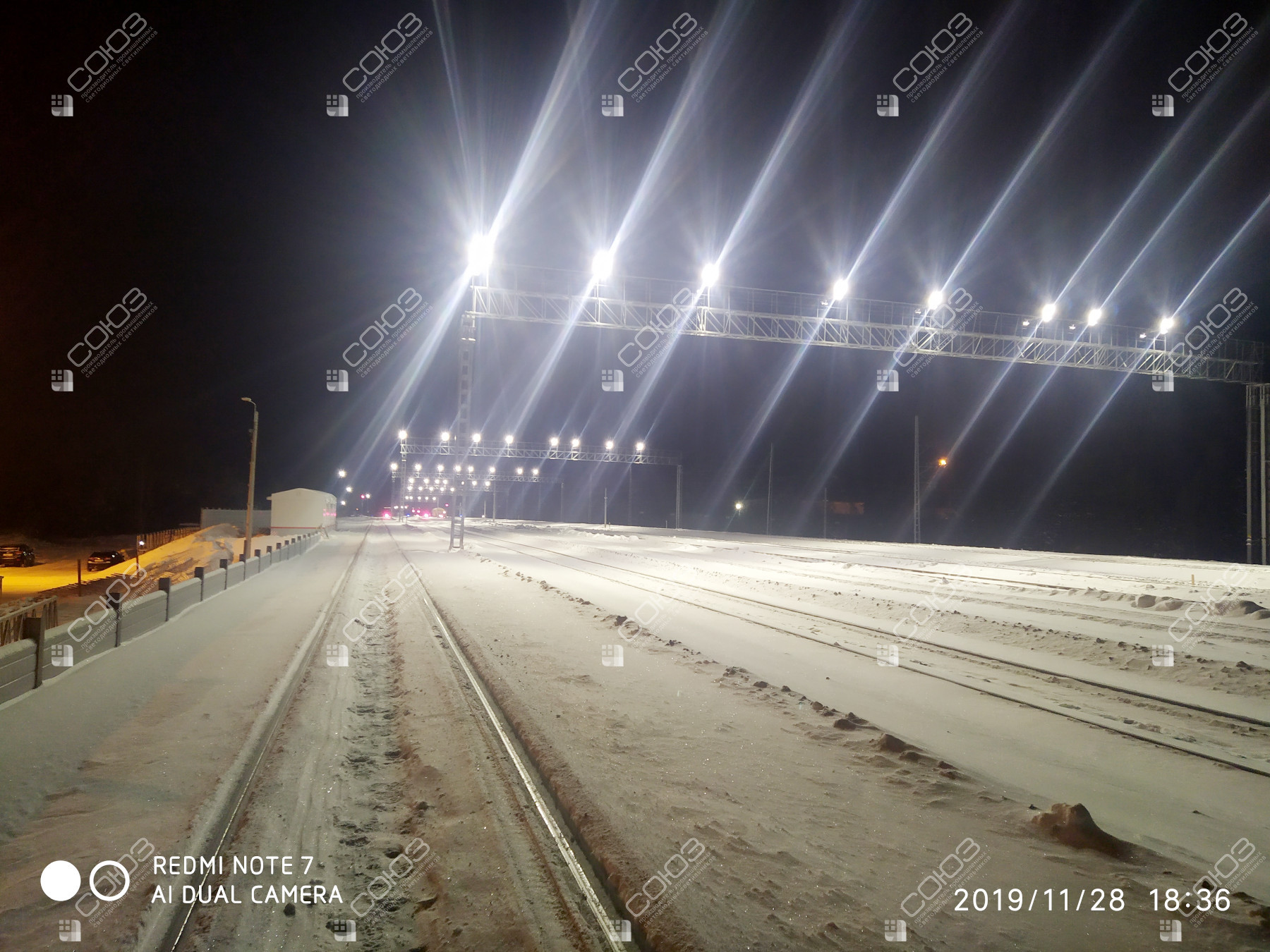

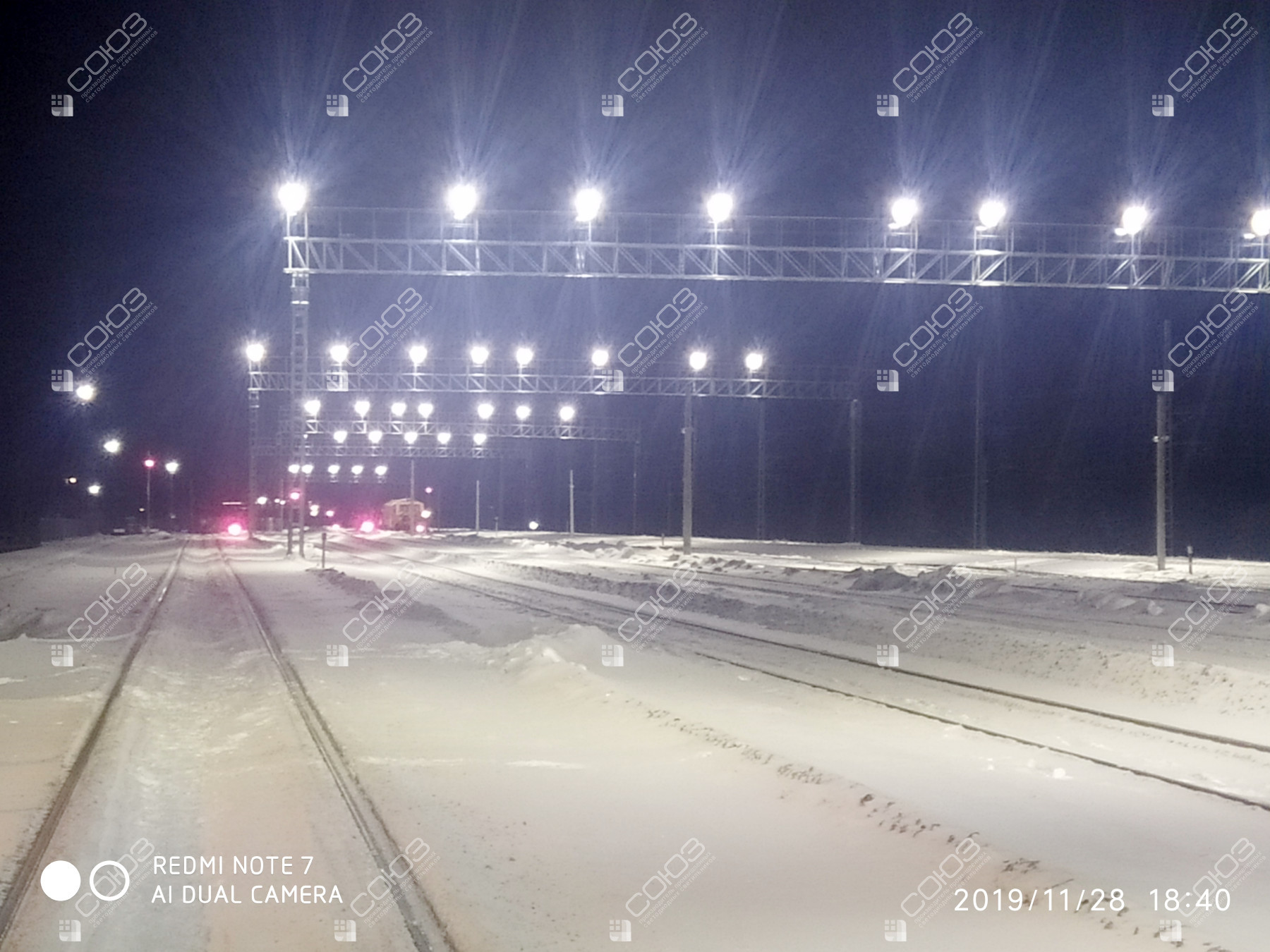

Последовательные ригели вдоль станции

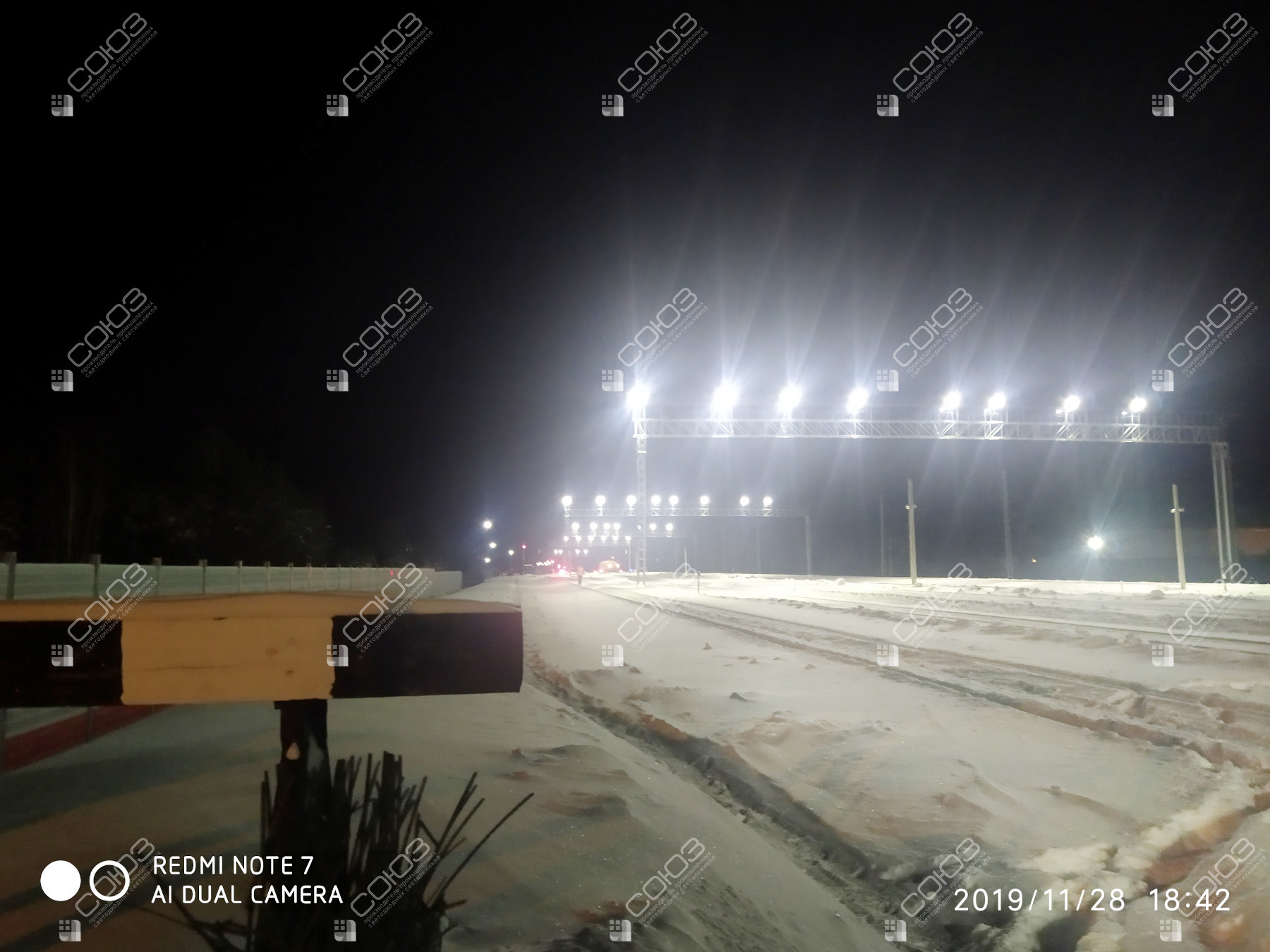

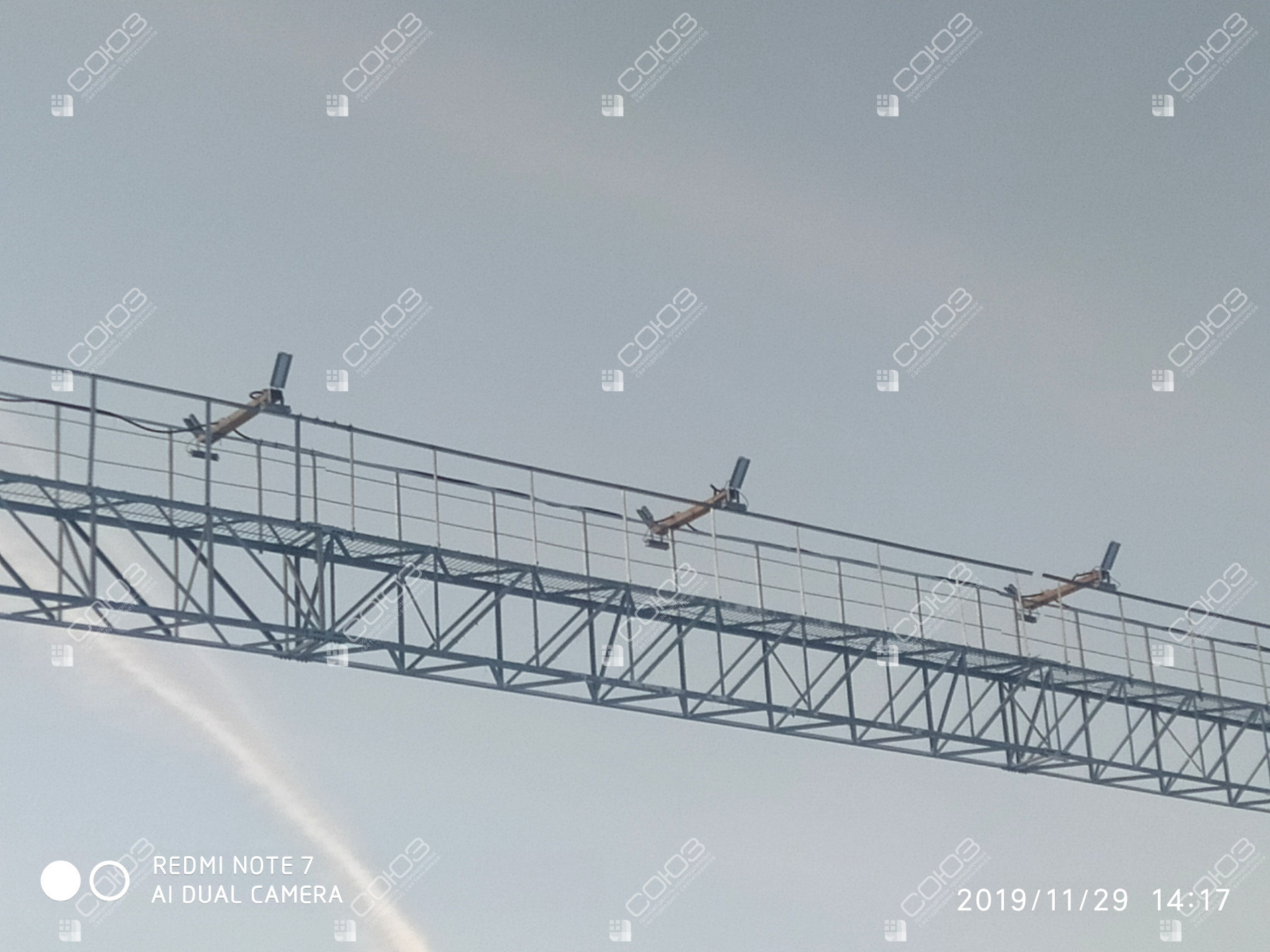

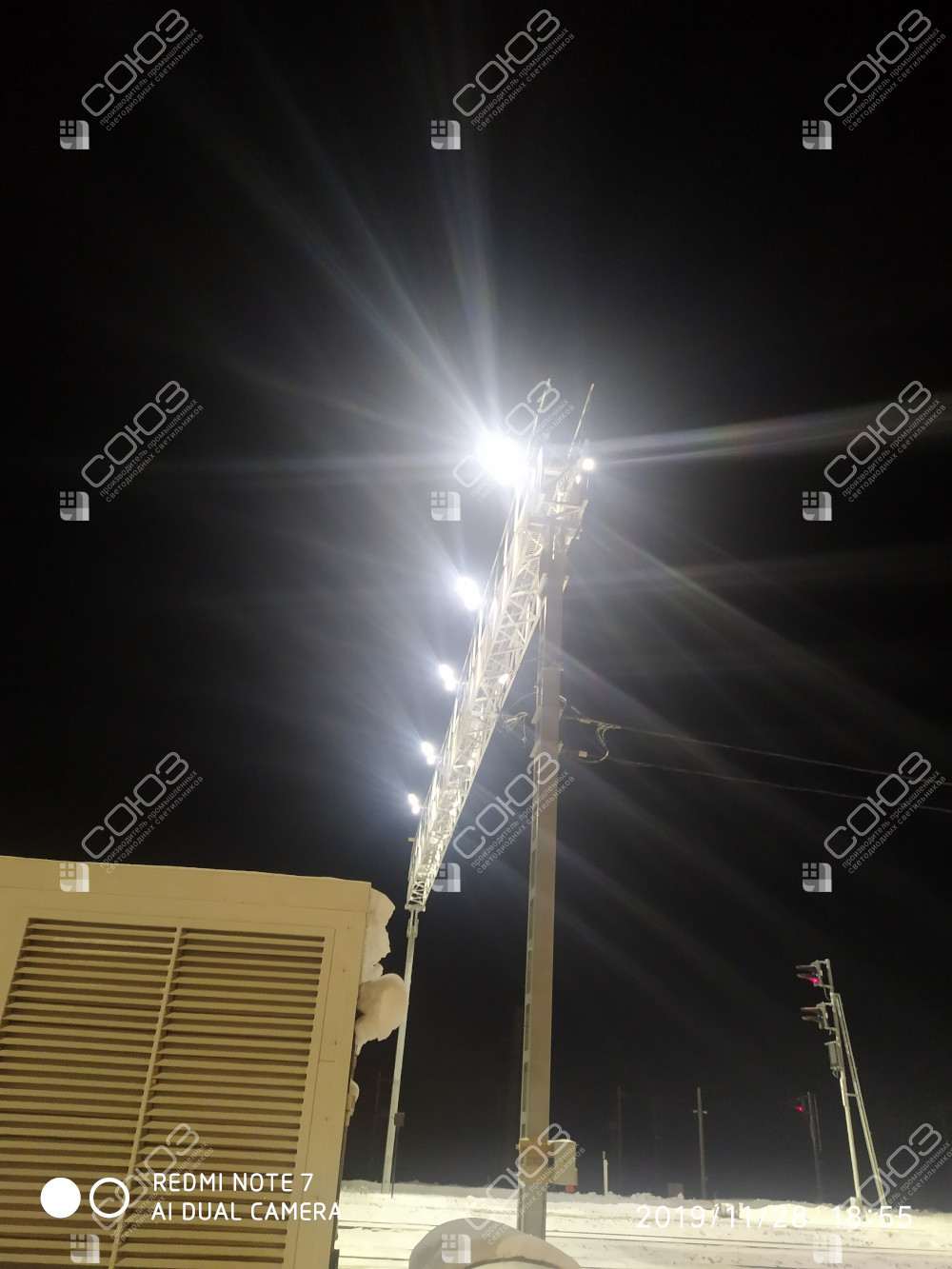

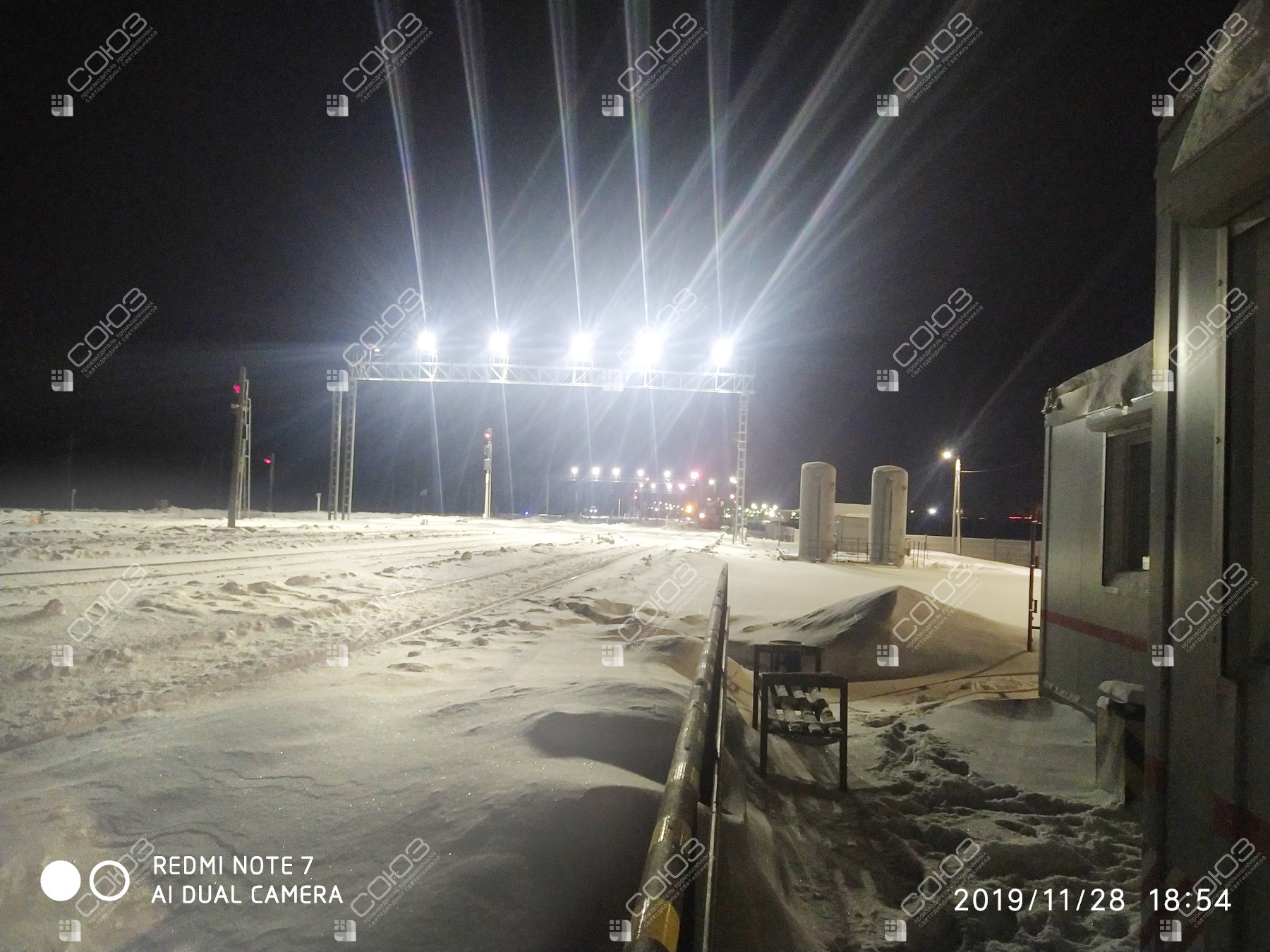

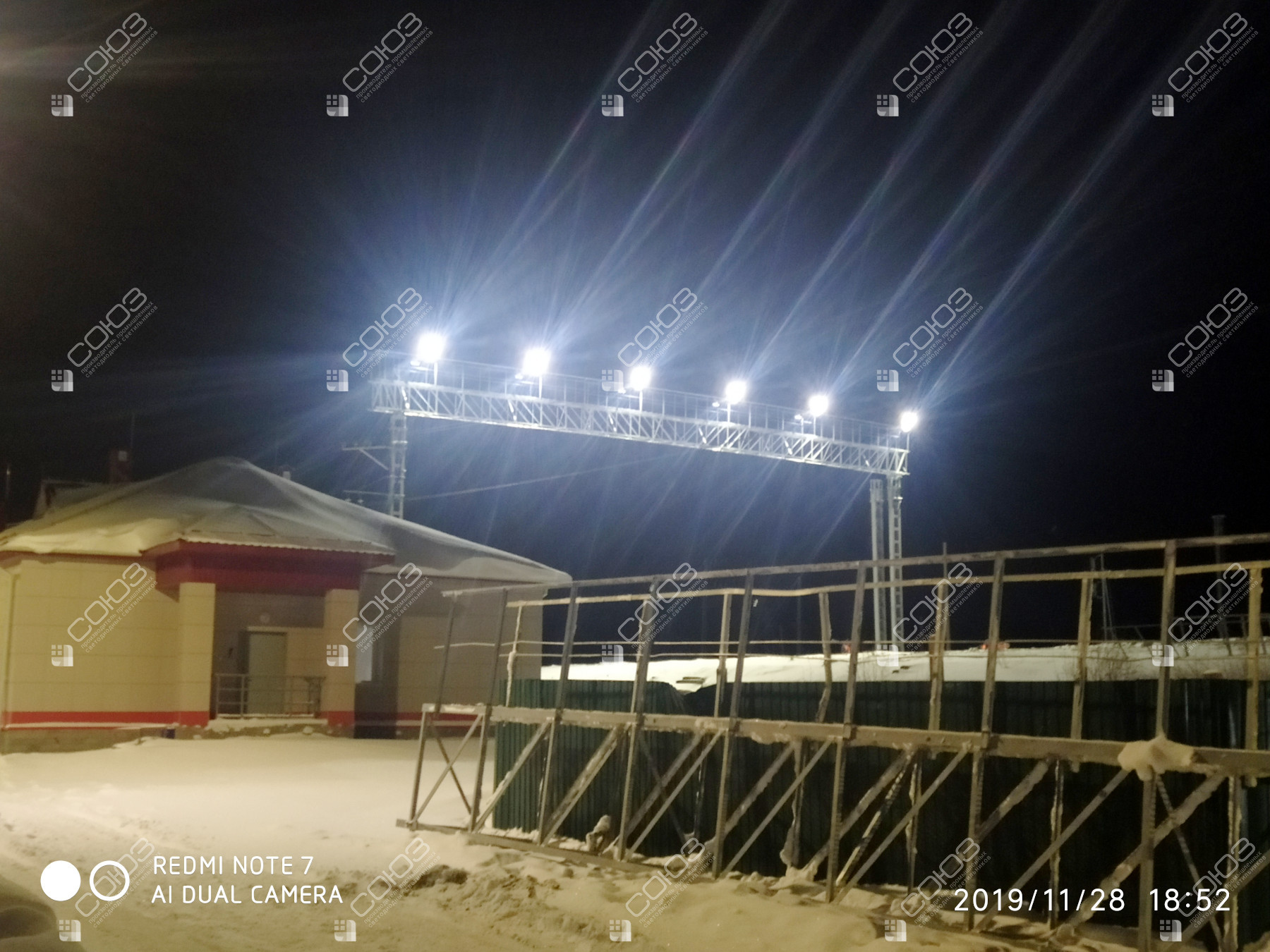

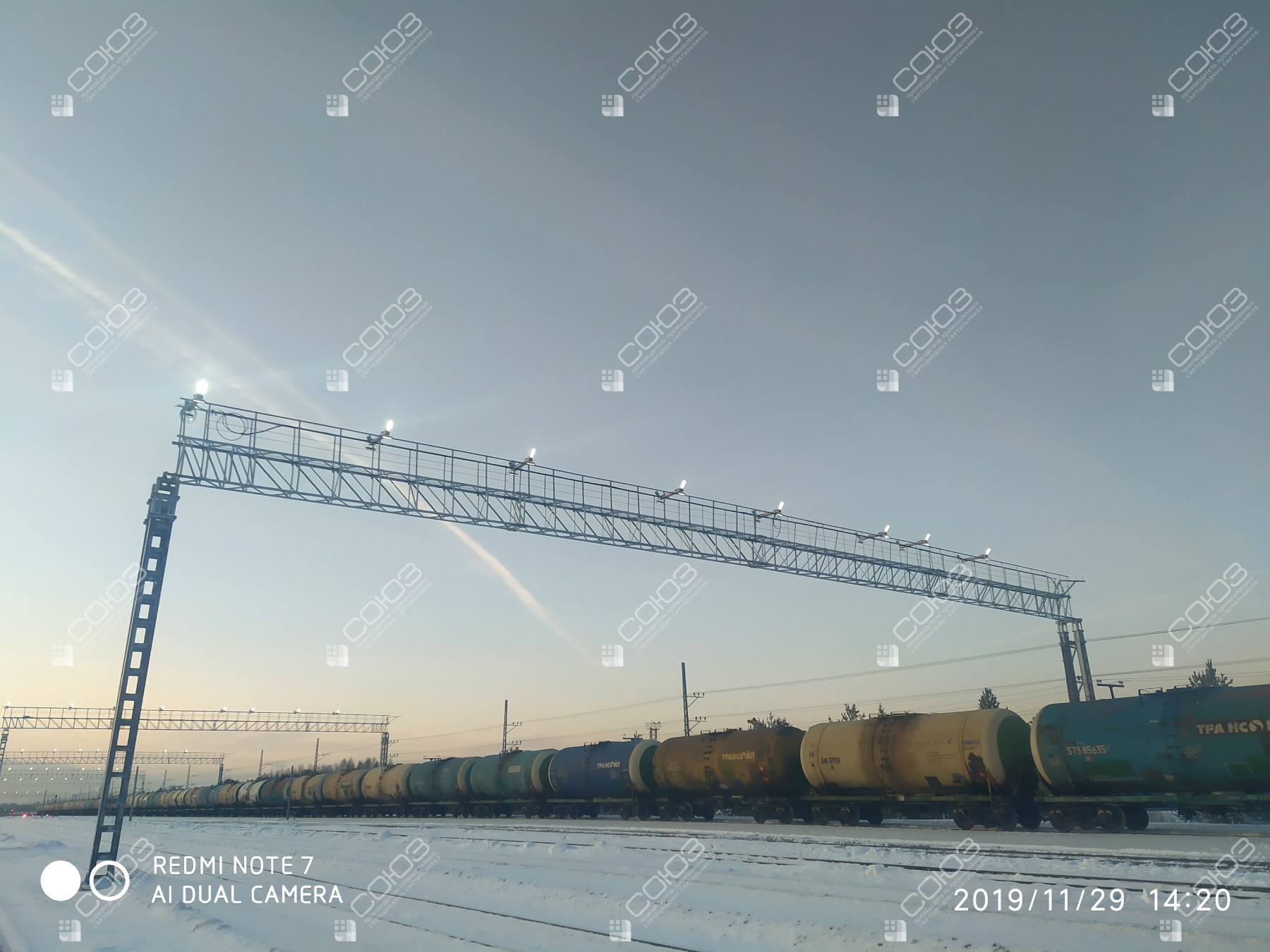

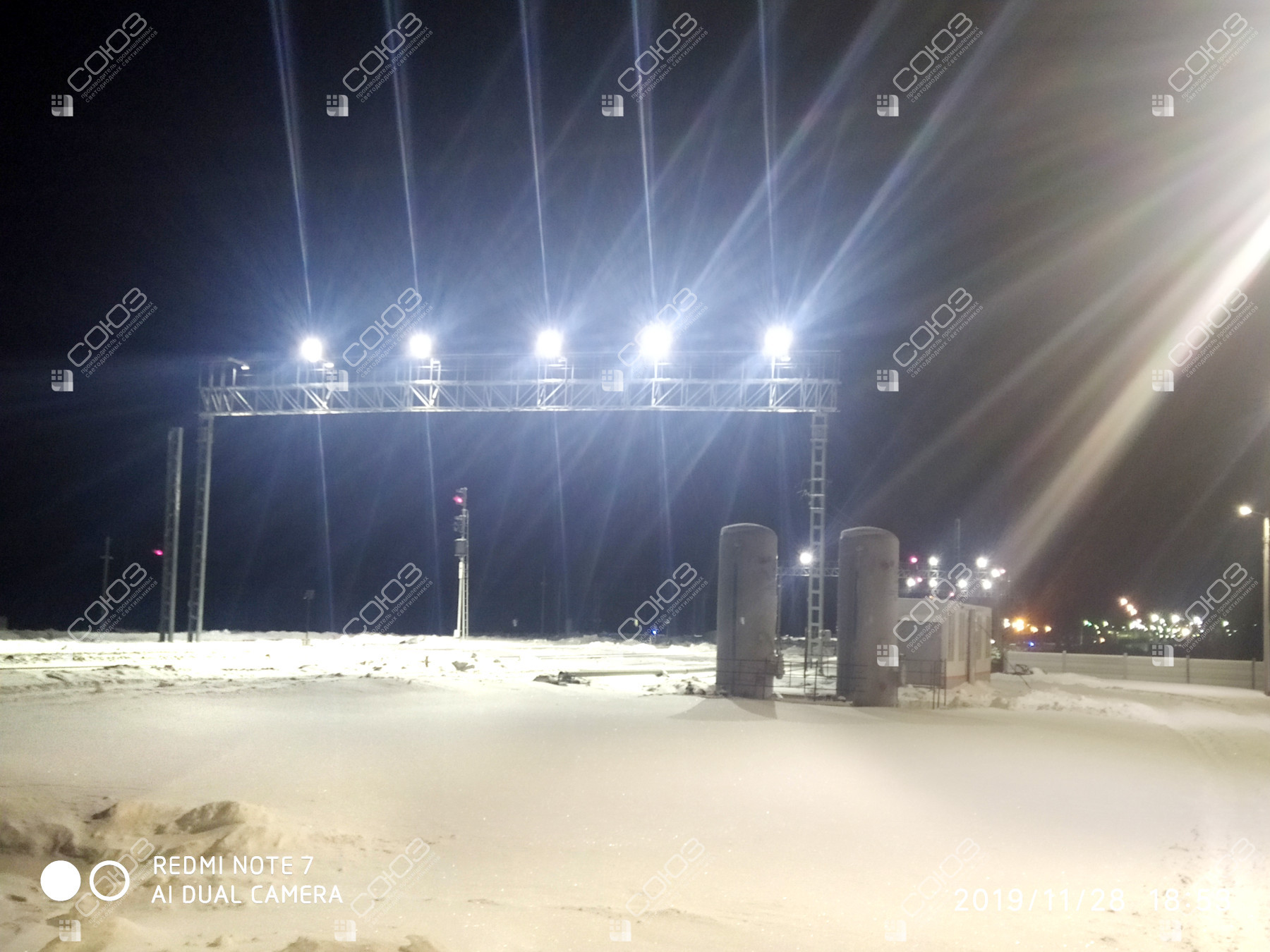

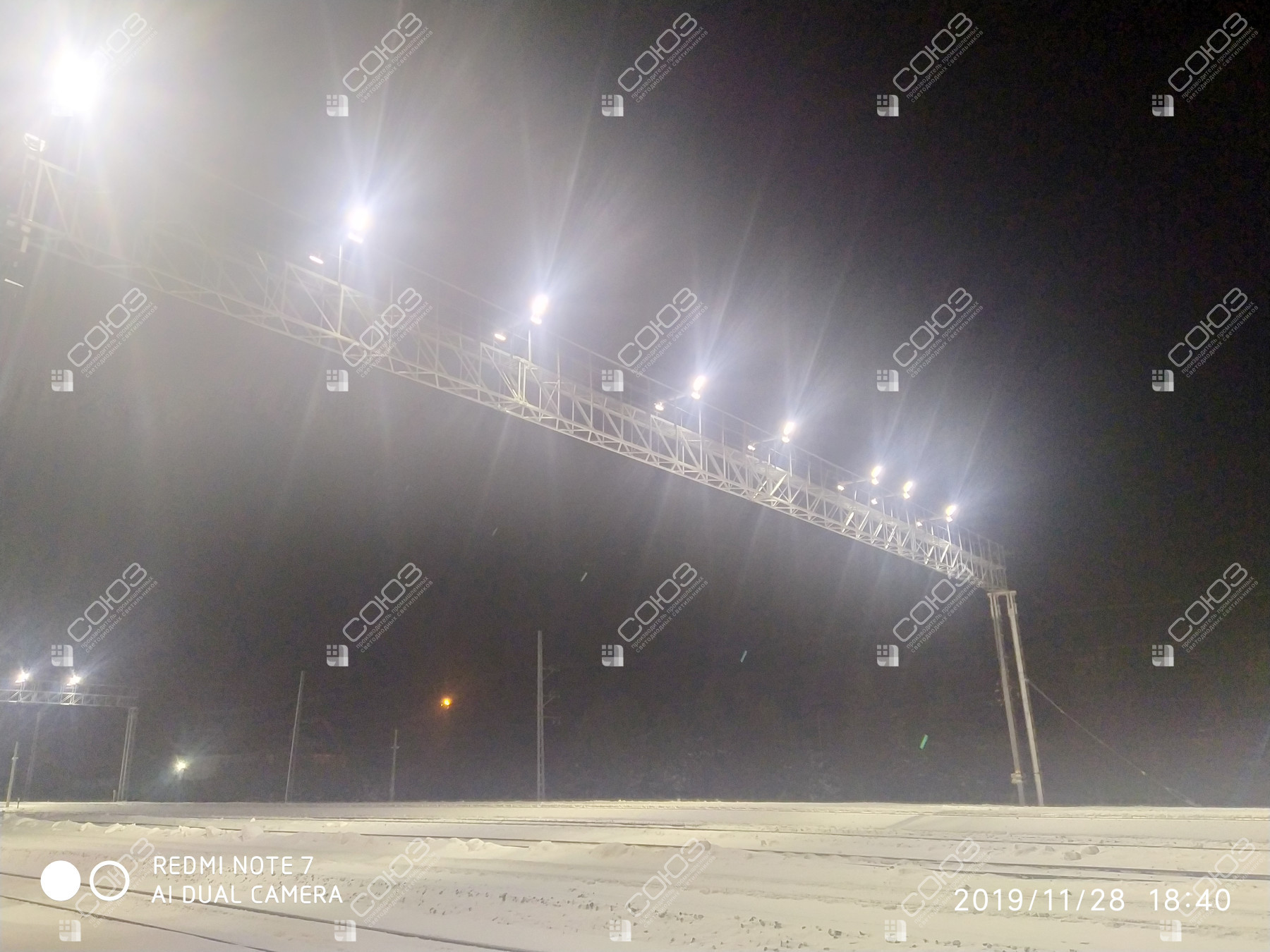

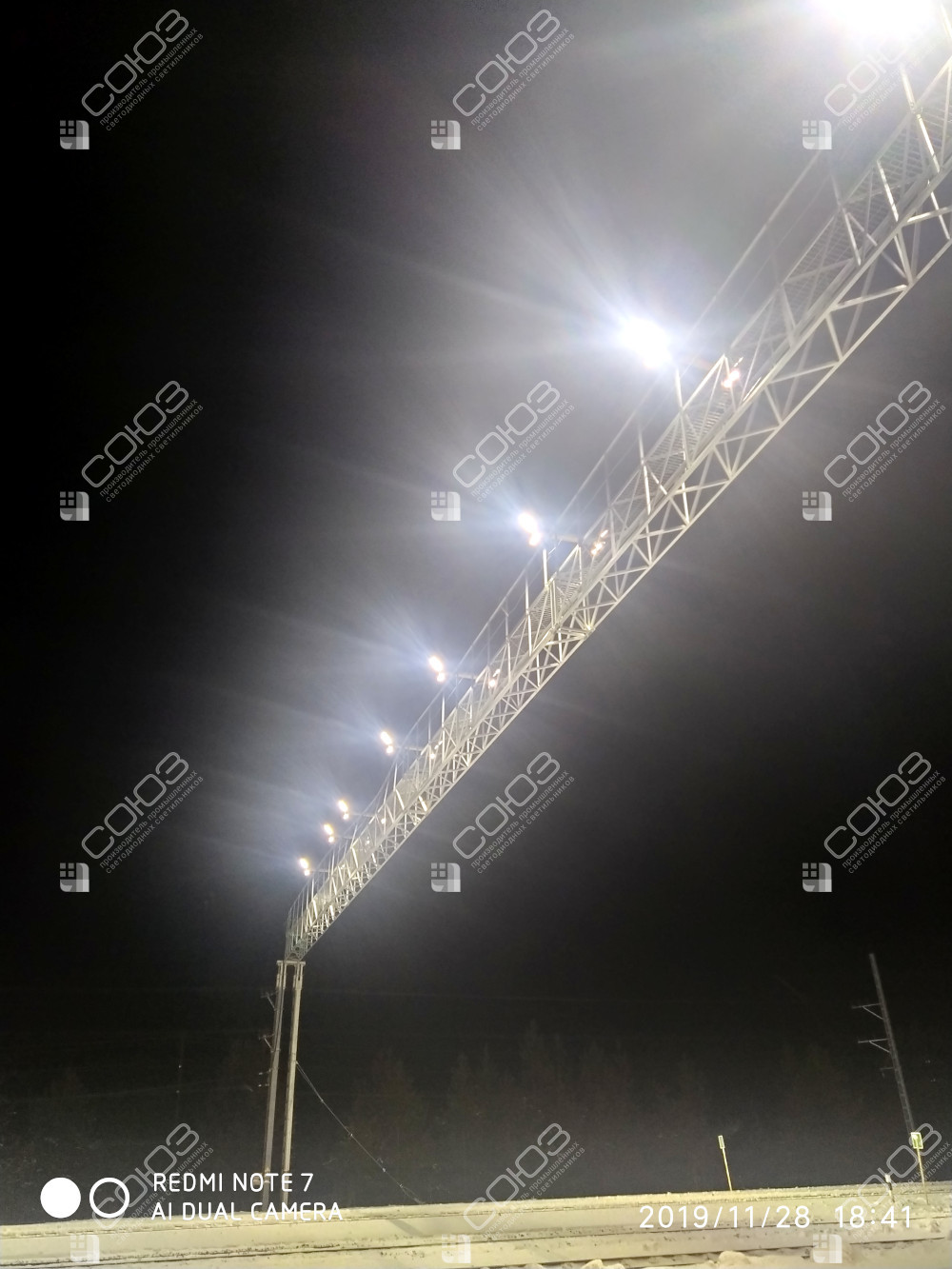

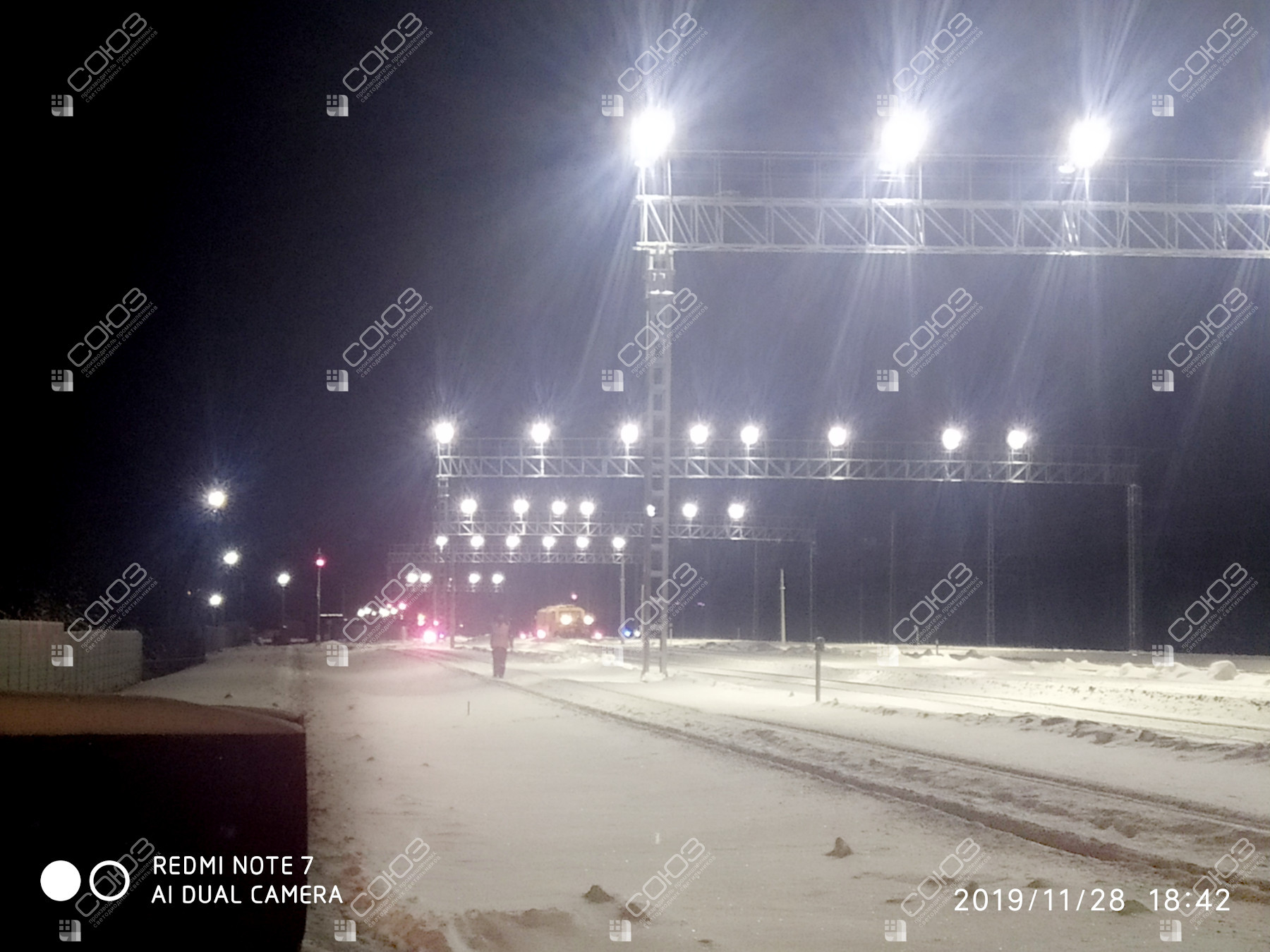

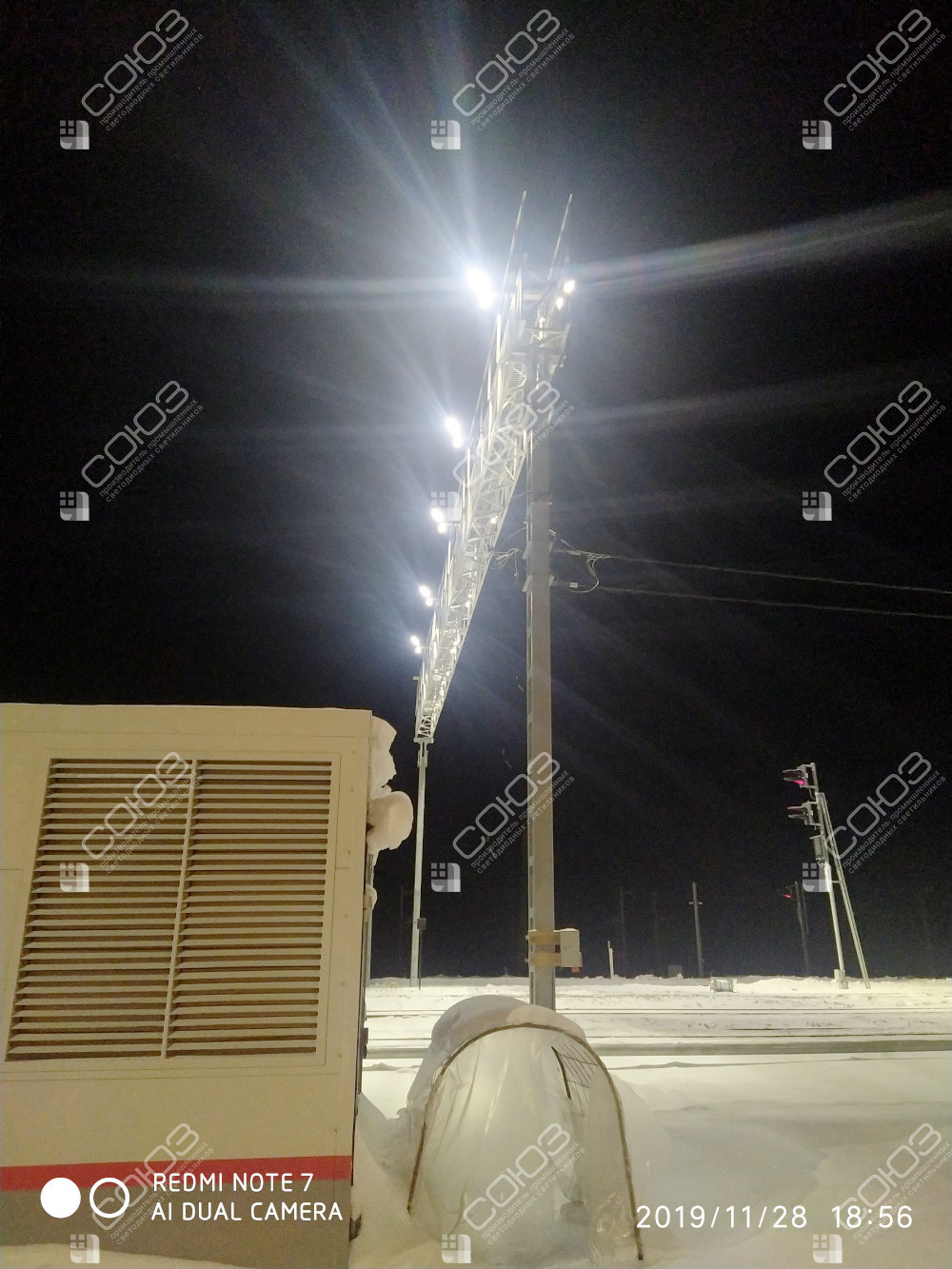

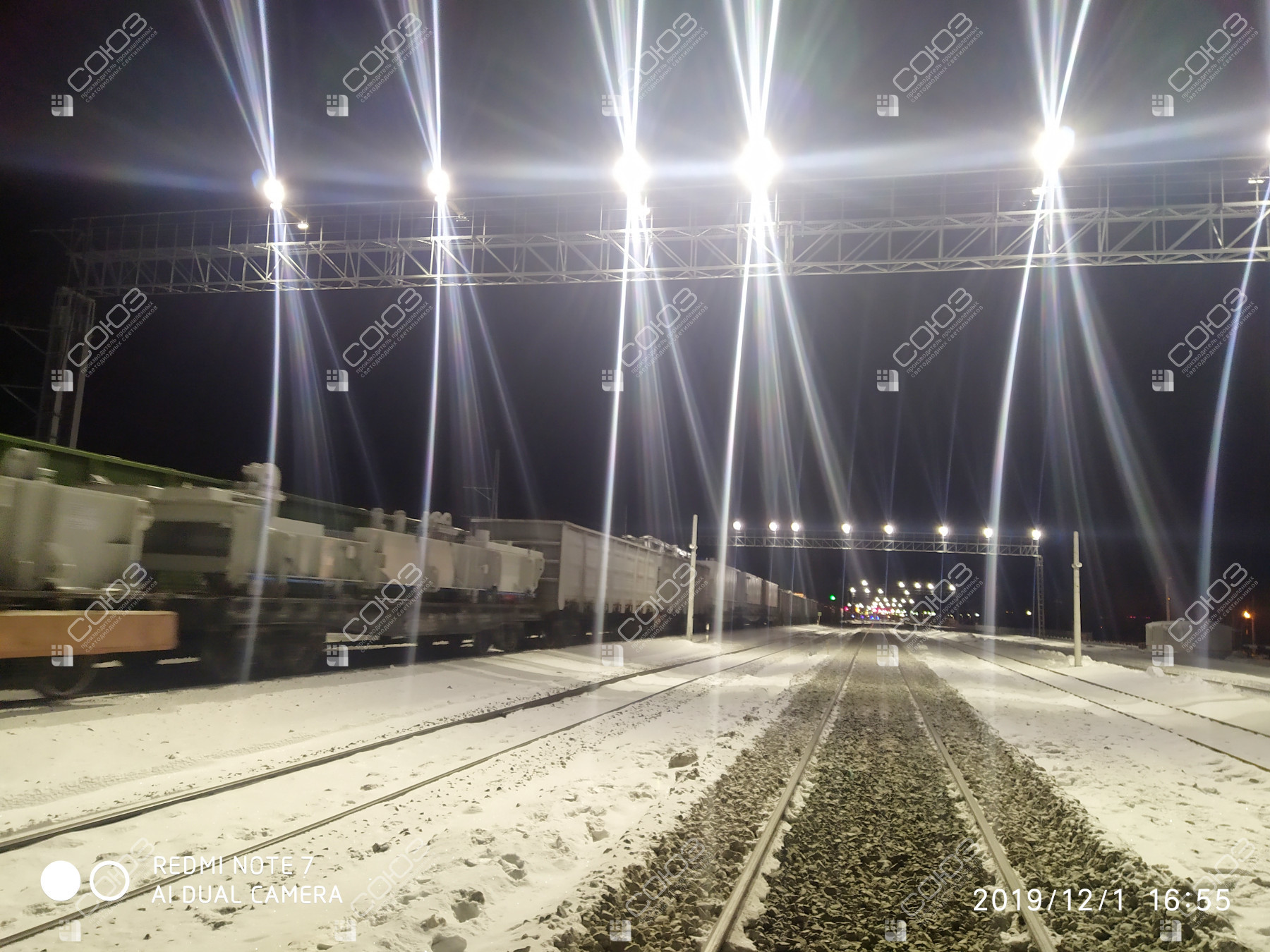

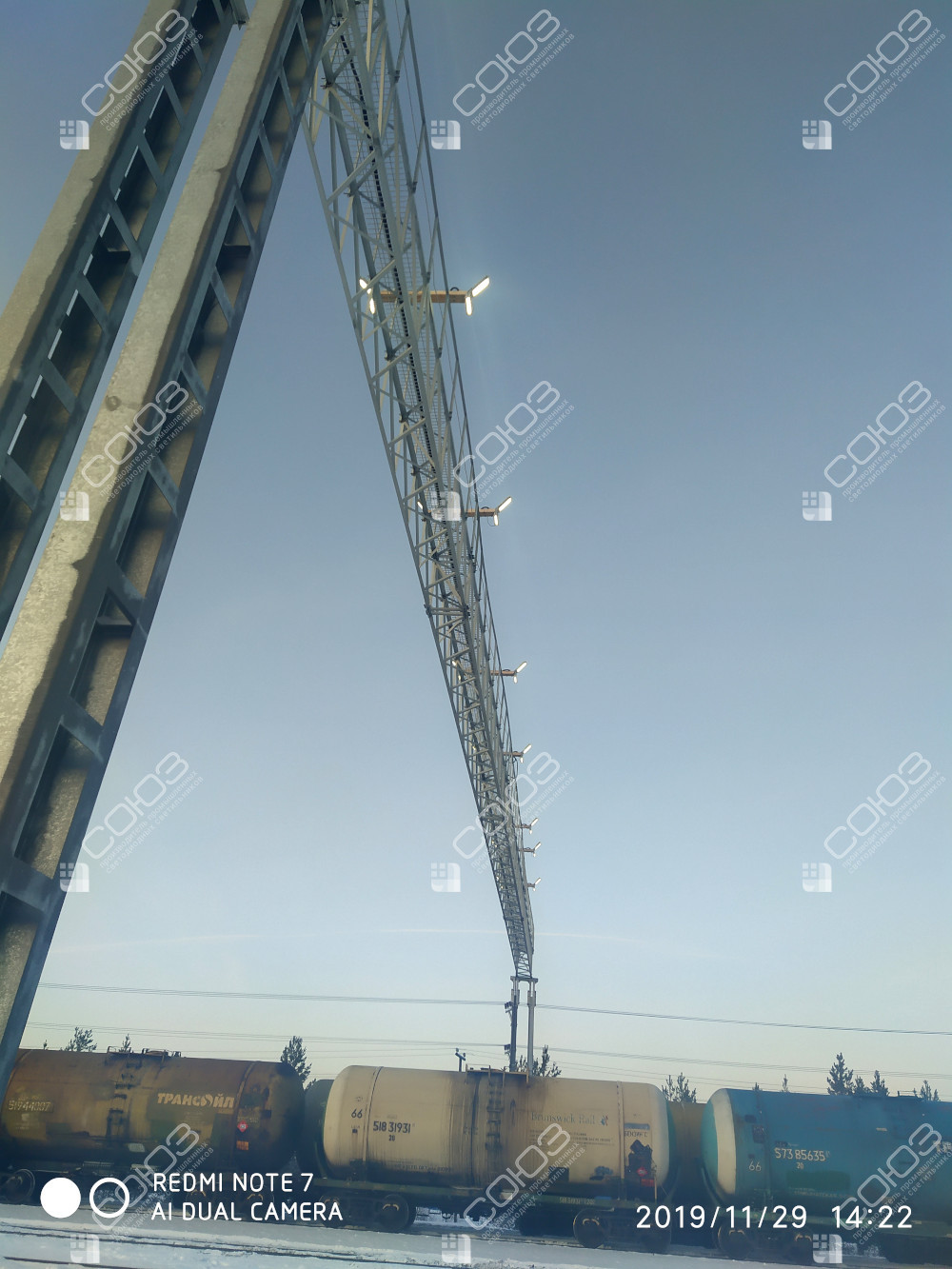

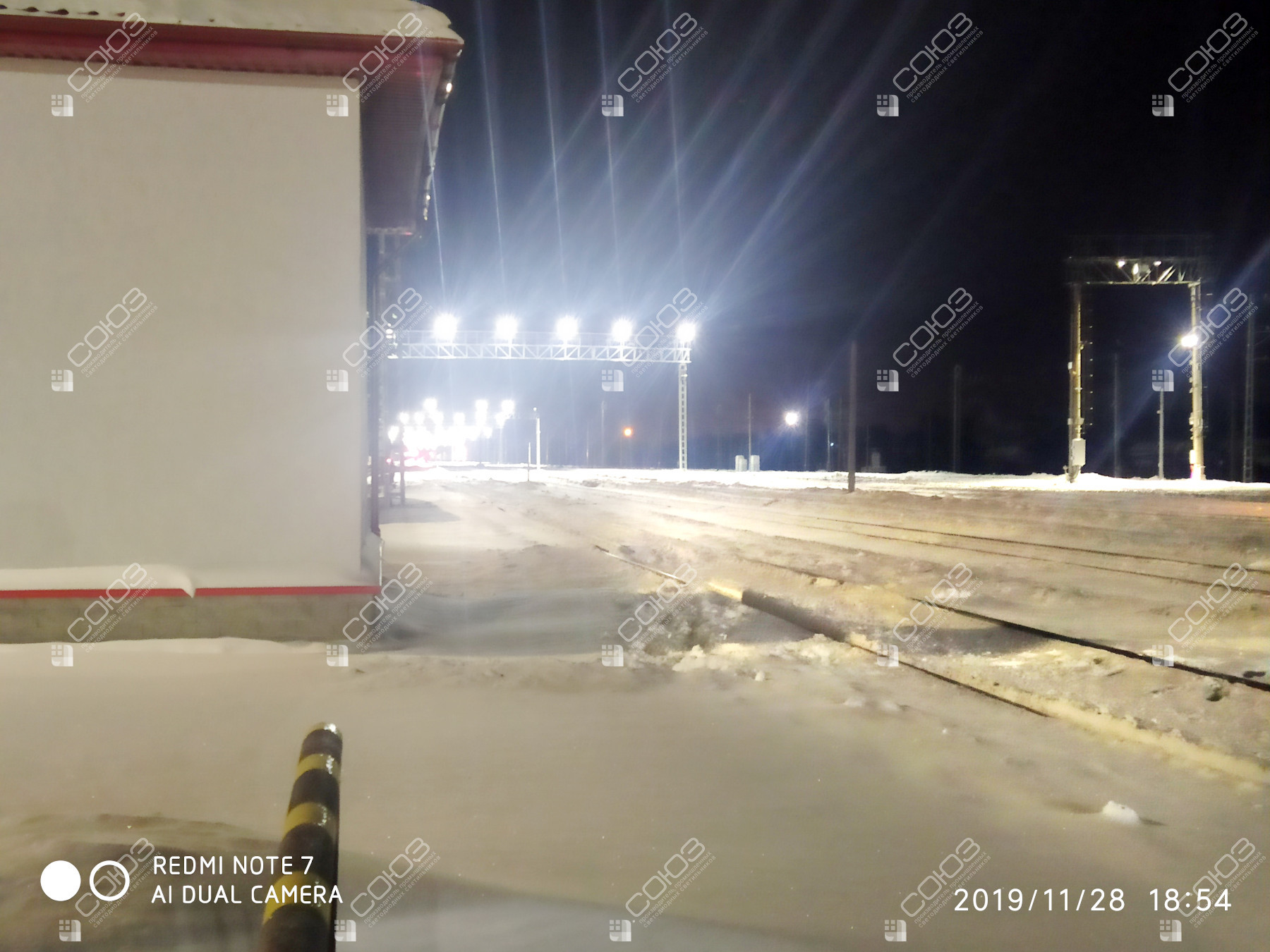

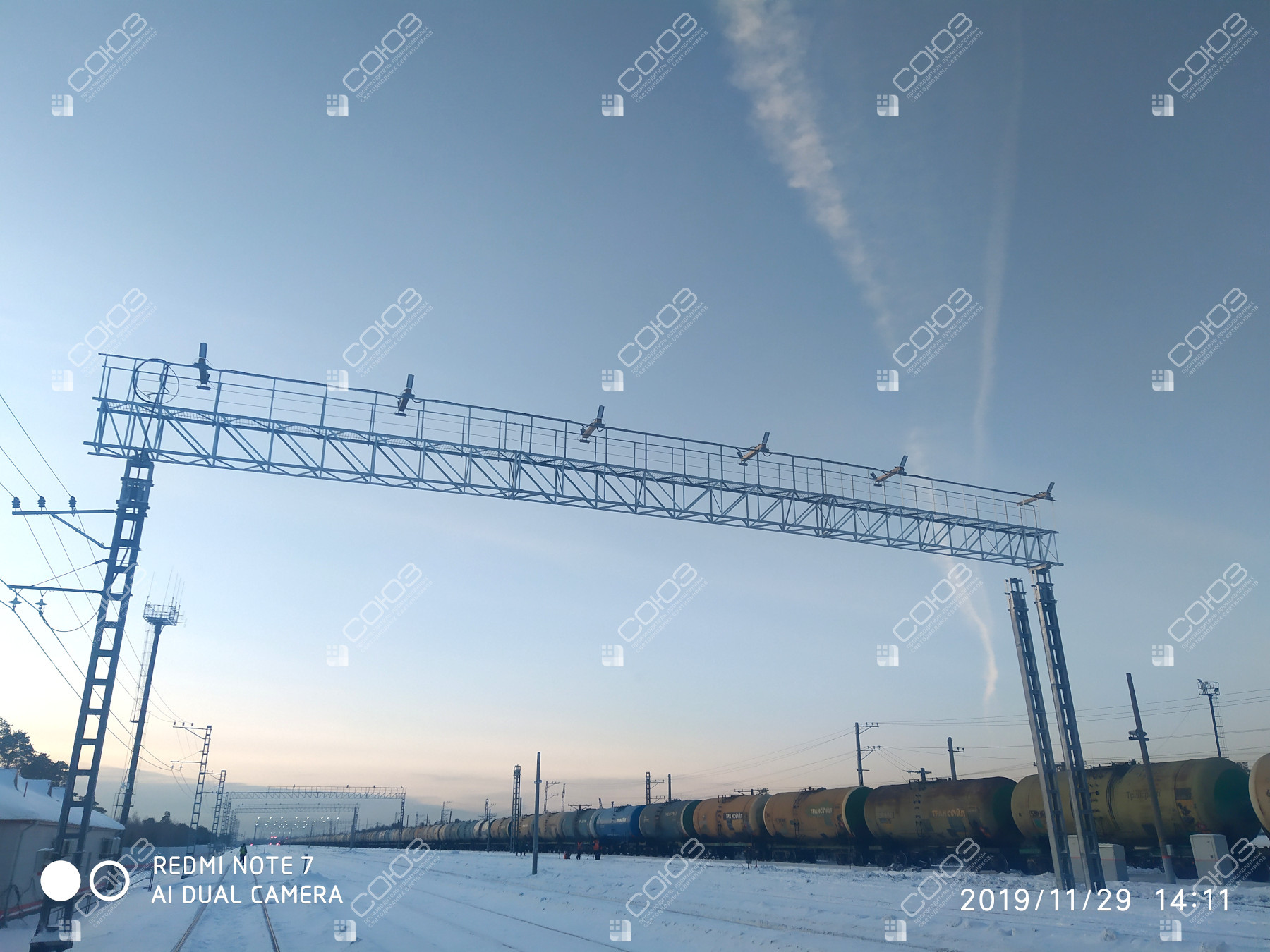

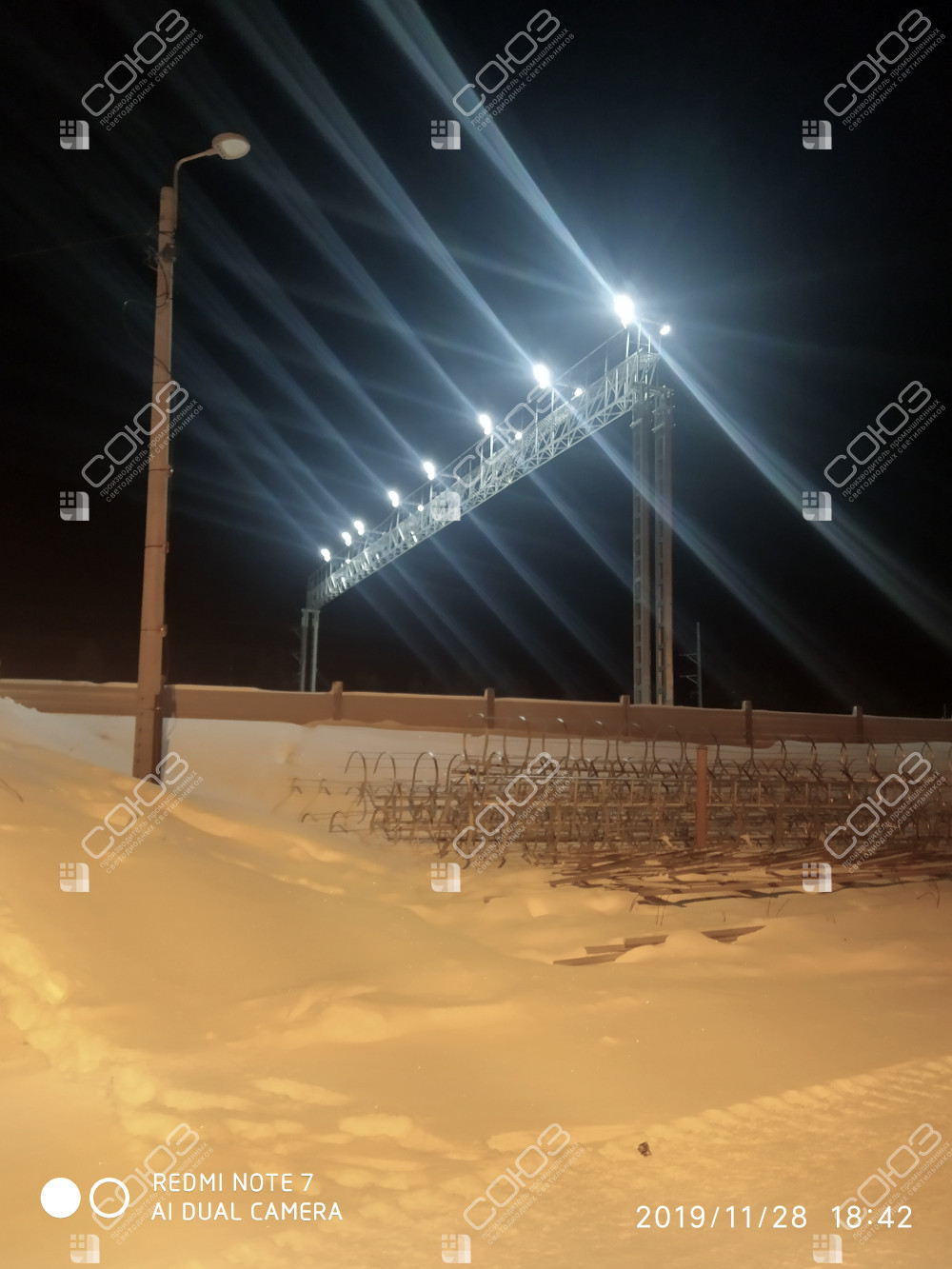

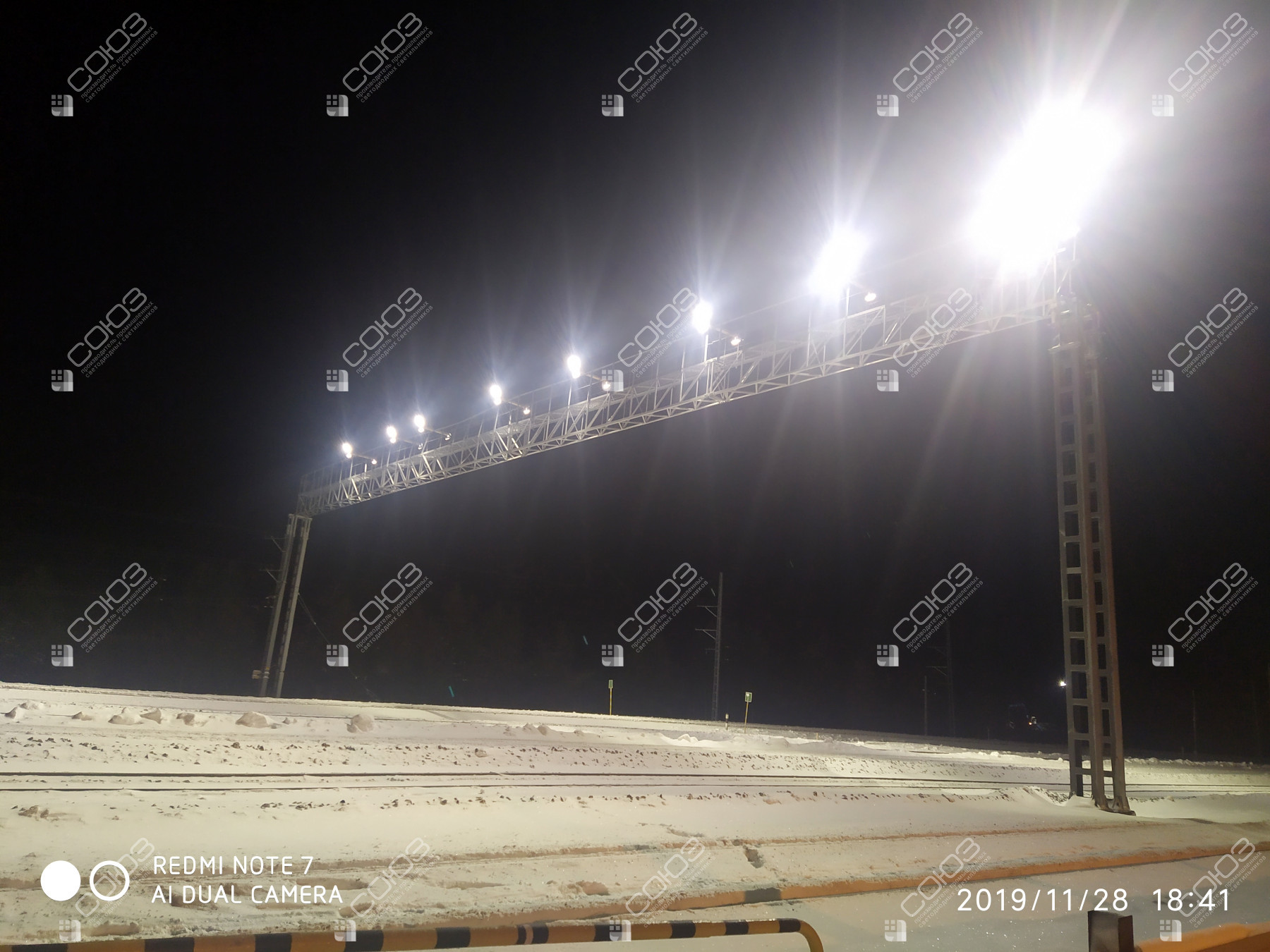

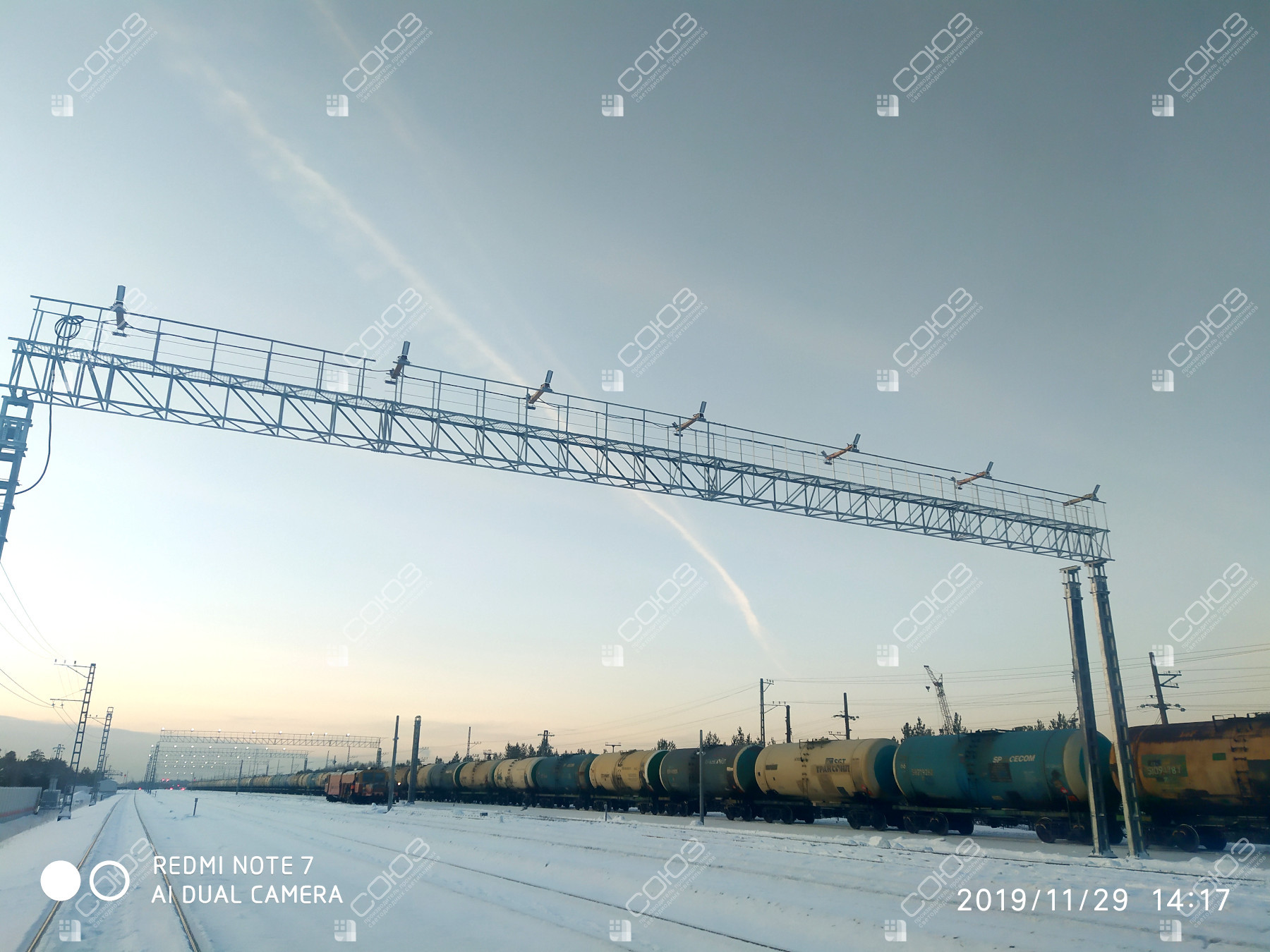

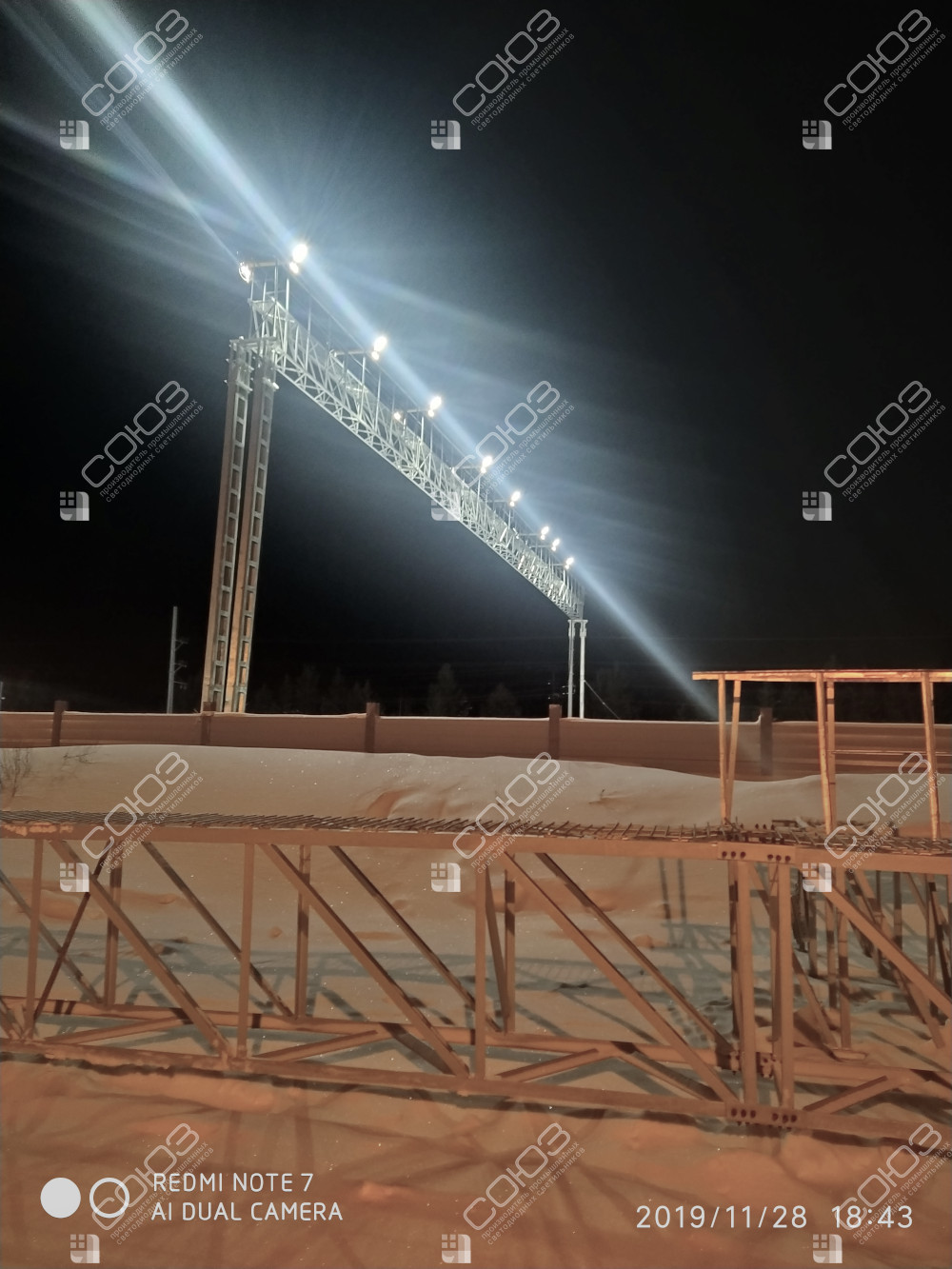

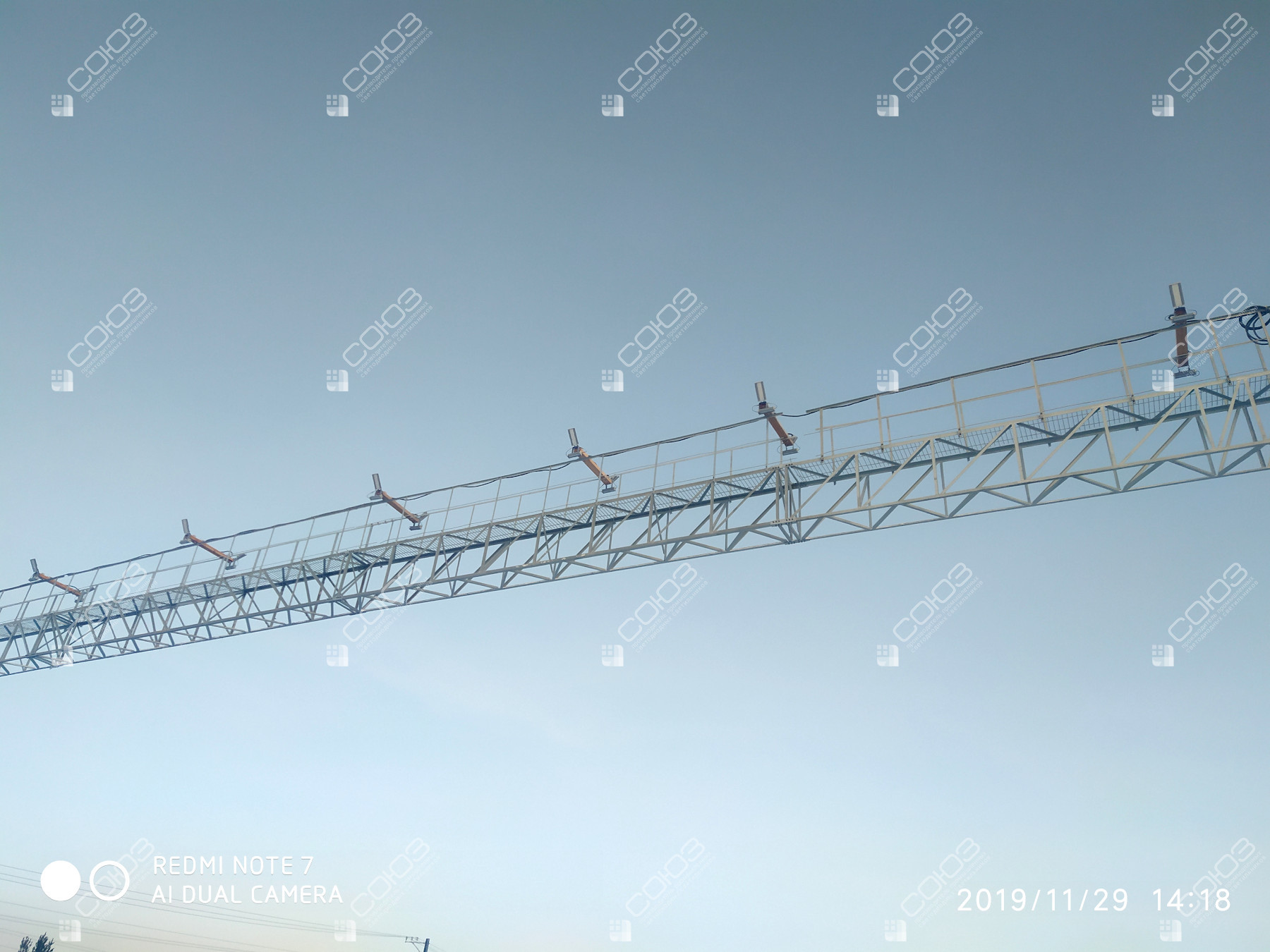

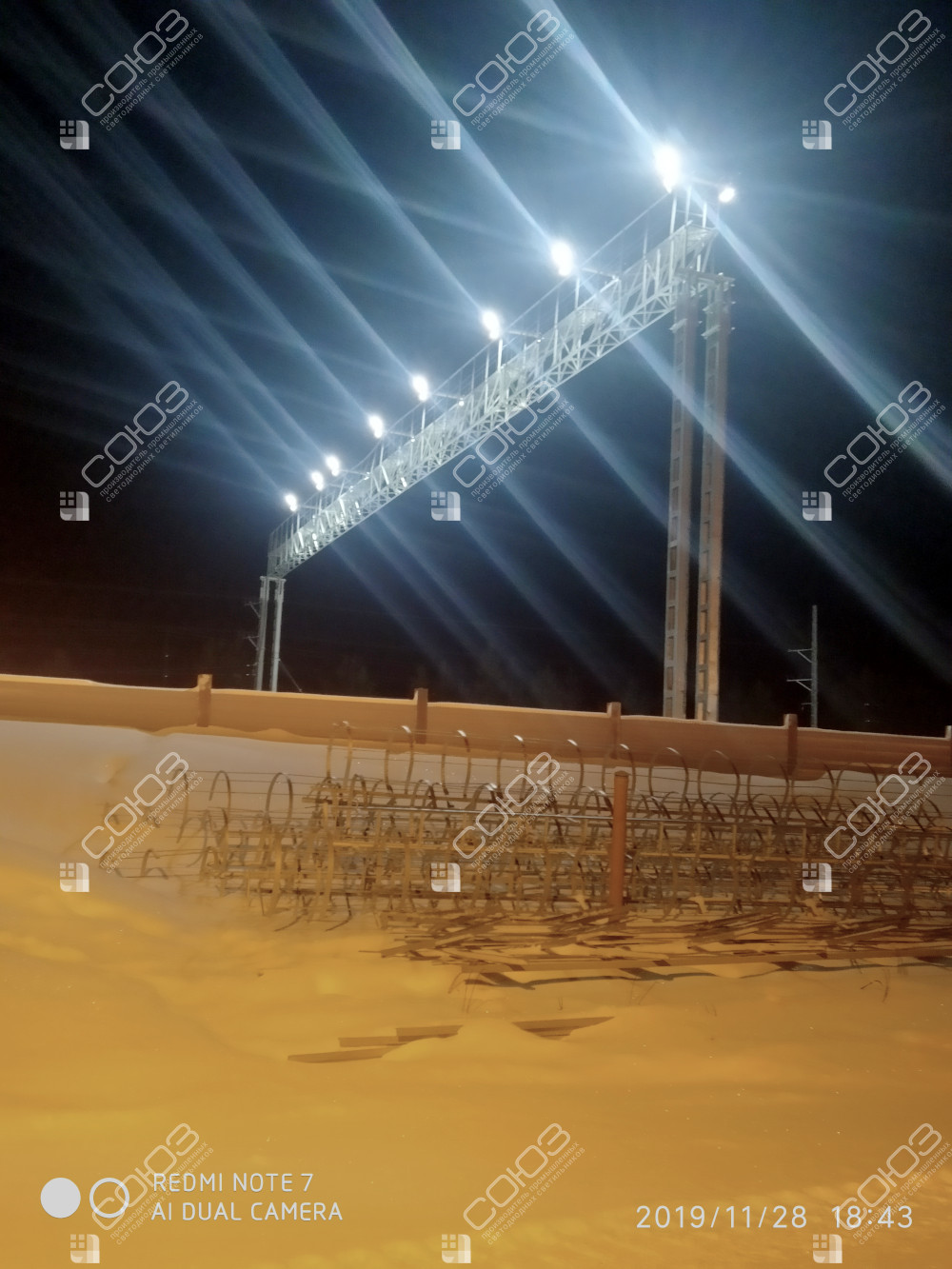

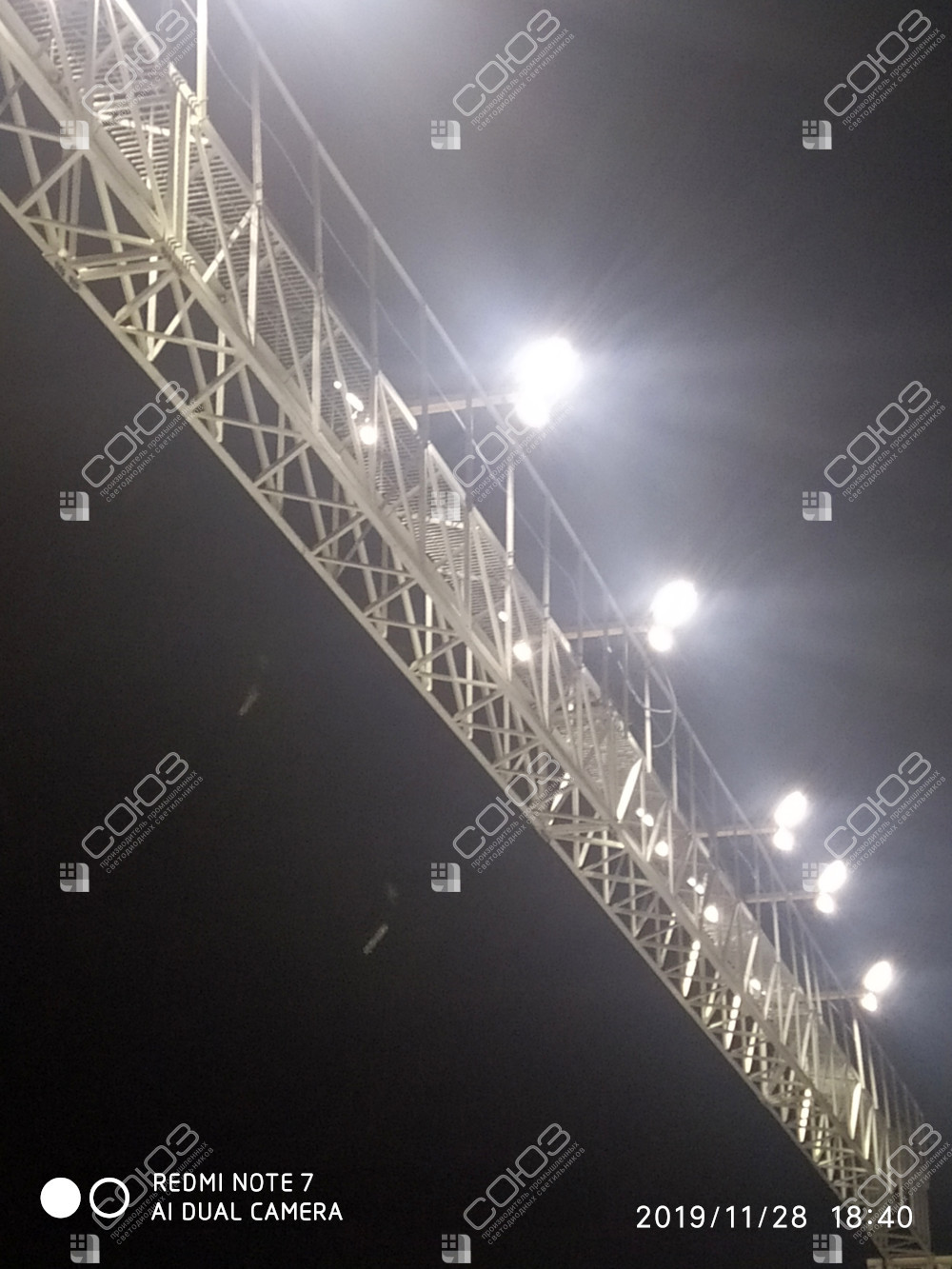

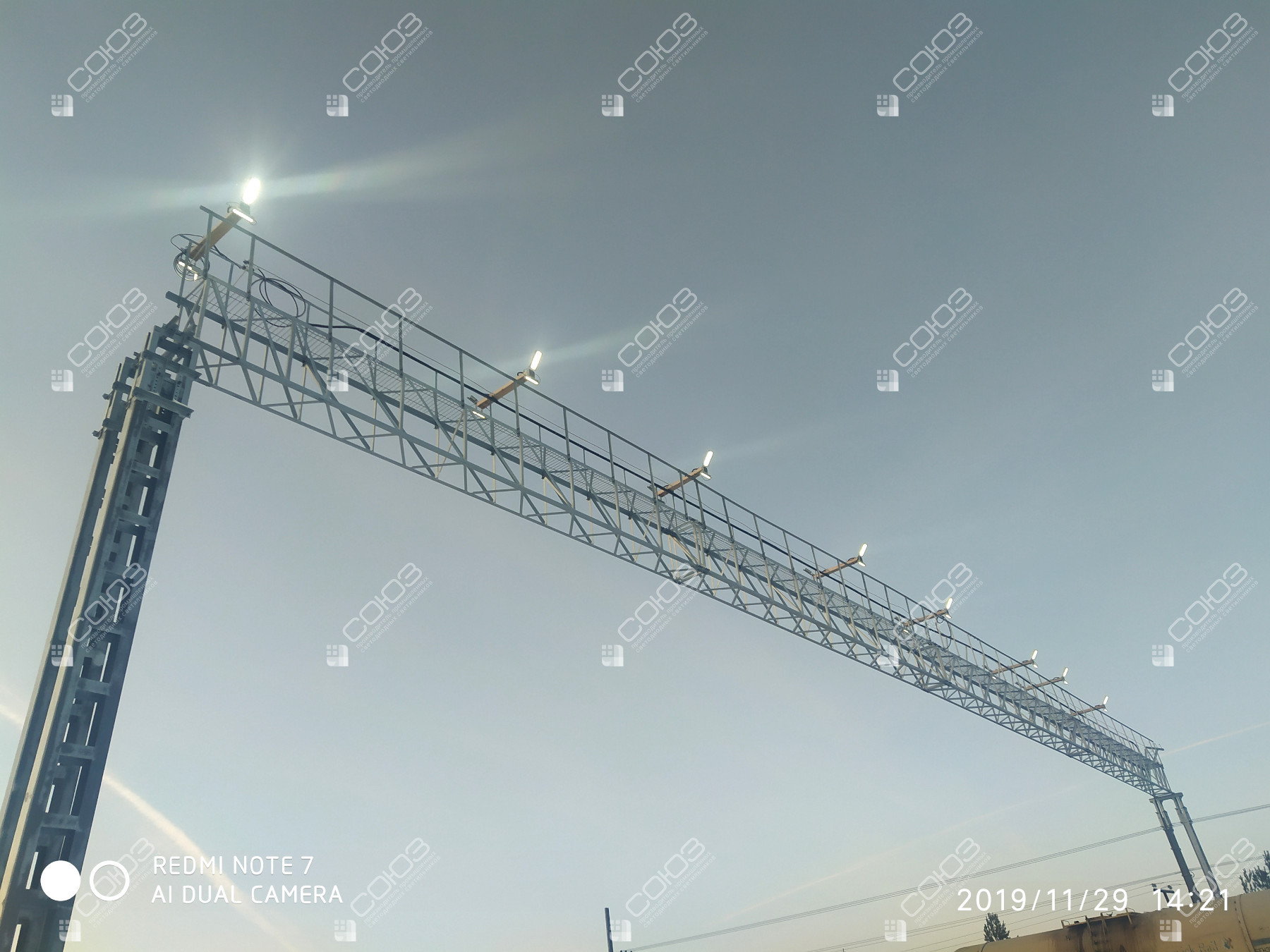

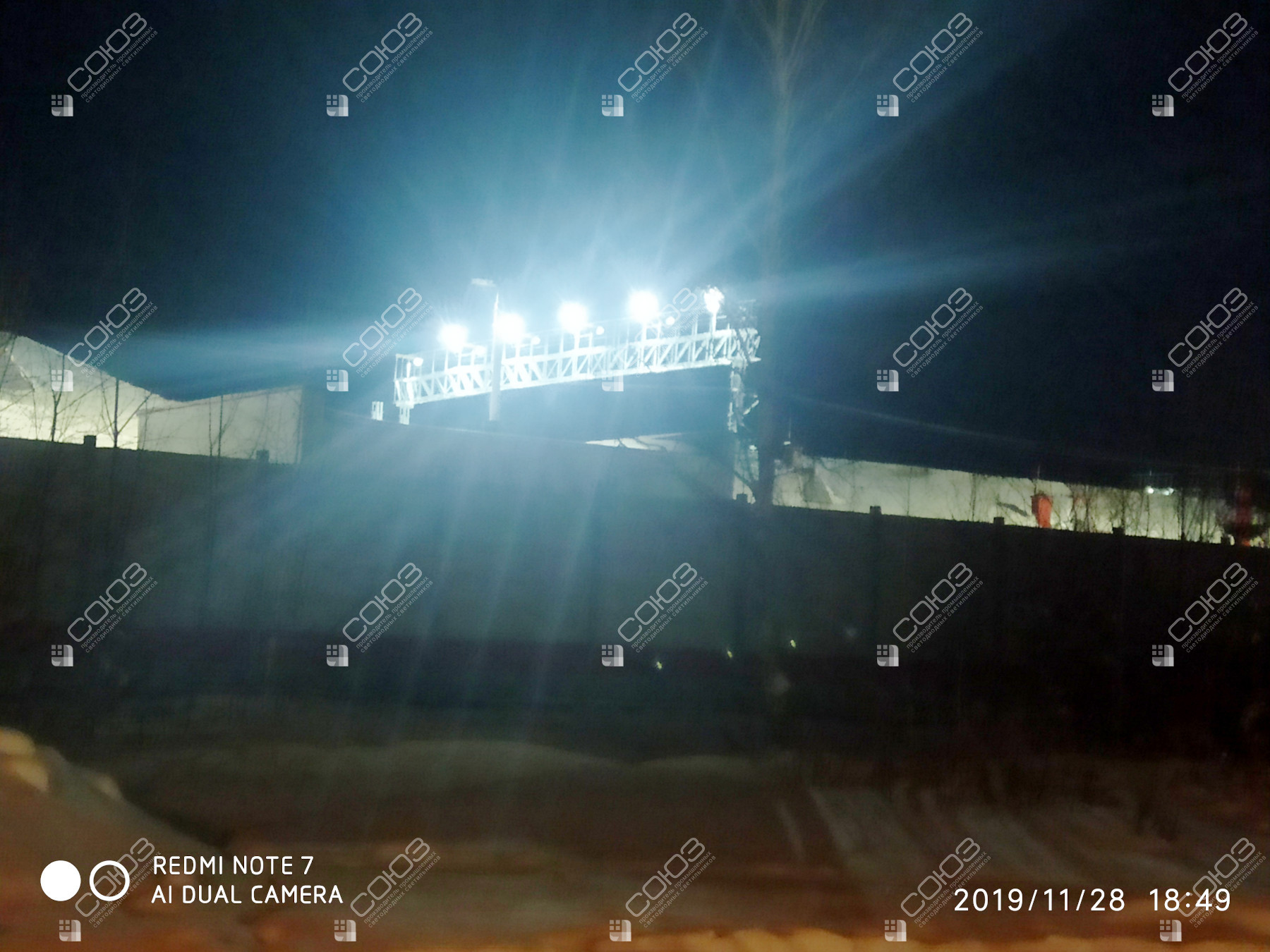

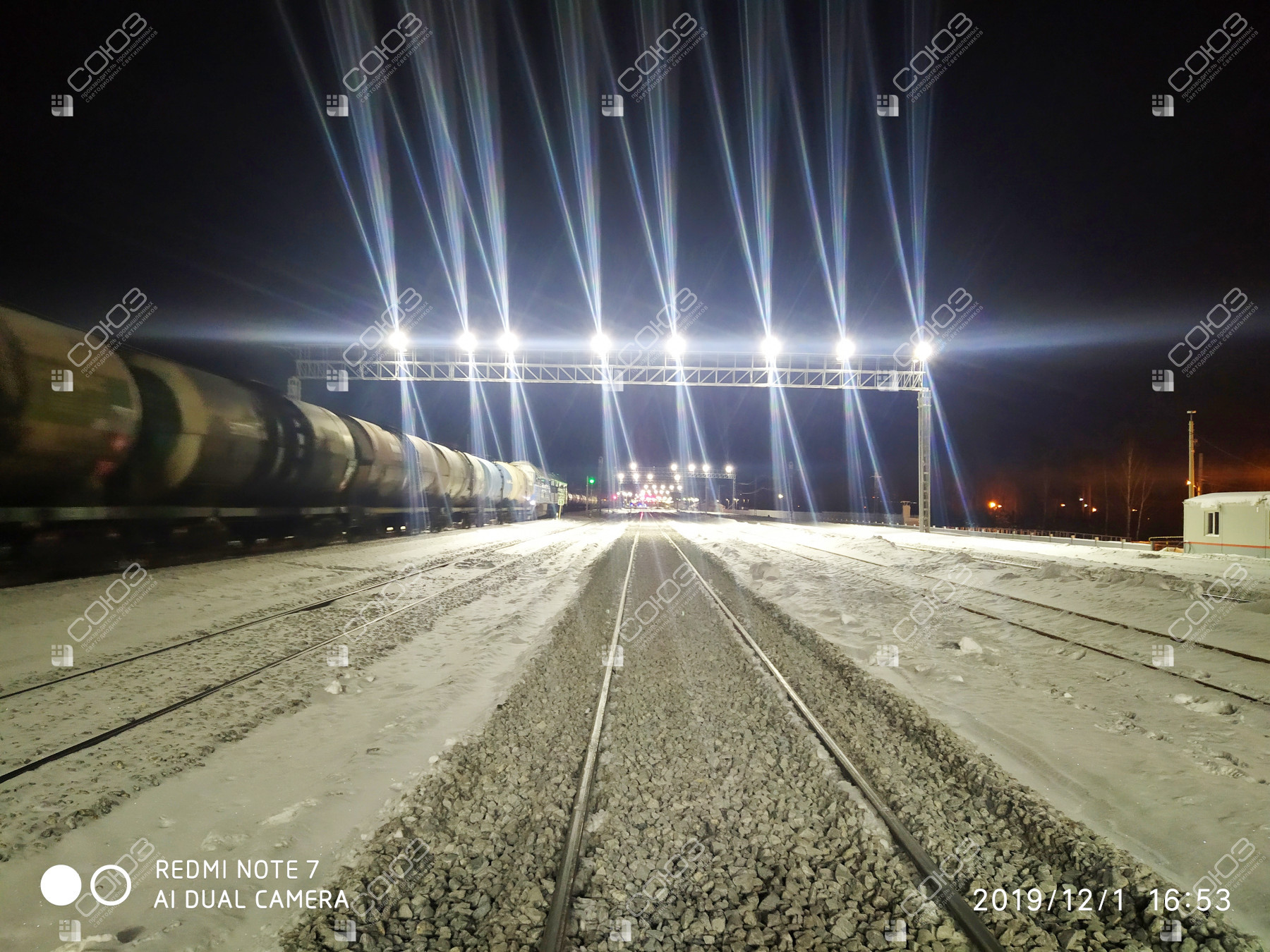

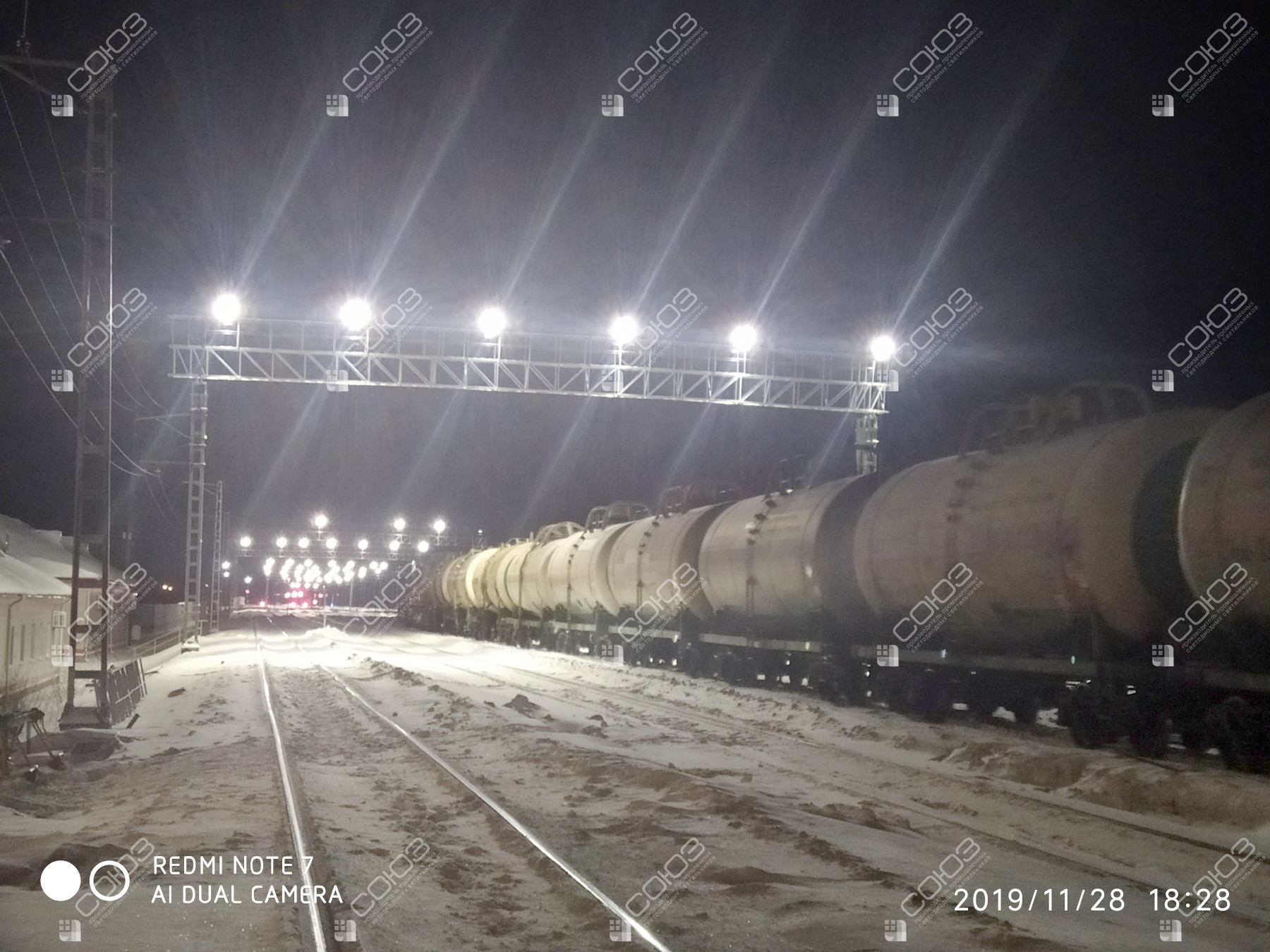

Проект показывает ригельную систему освещения железнодорожных путей в зимний период. Приборы распределены на поперечных конструкциях и направлены на пути и междупутья. В большой галерее есть дневные фотографии креплений и ночные виды станции со снегом, составами и технологической инфраструктурой.
Повторение точек монтажа вдоль путевого развития позволяет распределять свет по протяжённой территории. При этом каждый светильник направляют на свою зону. Двухмодульная конструкция сочетает свет вдоль междупутья с подсветкой под поперечиной, где один удалённый пучок мог бы оставить недостаточно освещённый участок.
Оборудование проекта
СОЮЗ 26-90/3-67

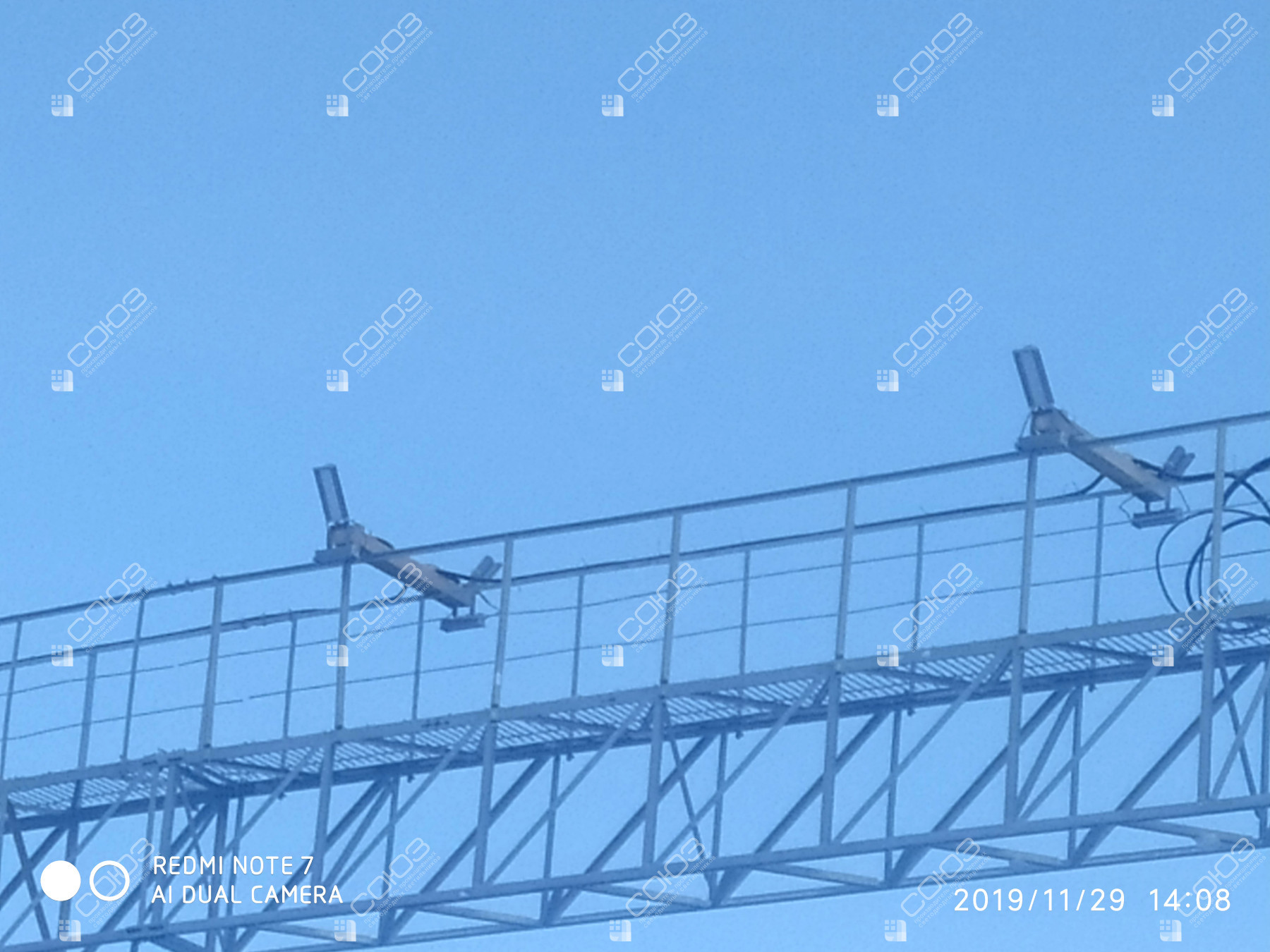

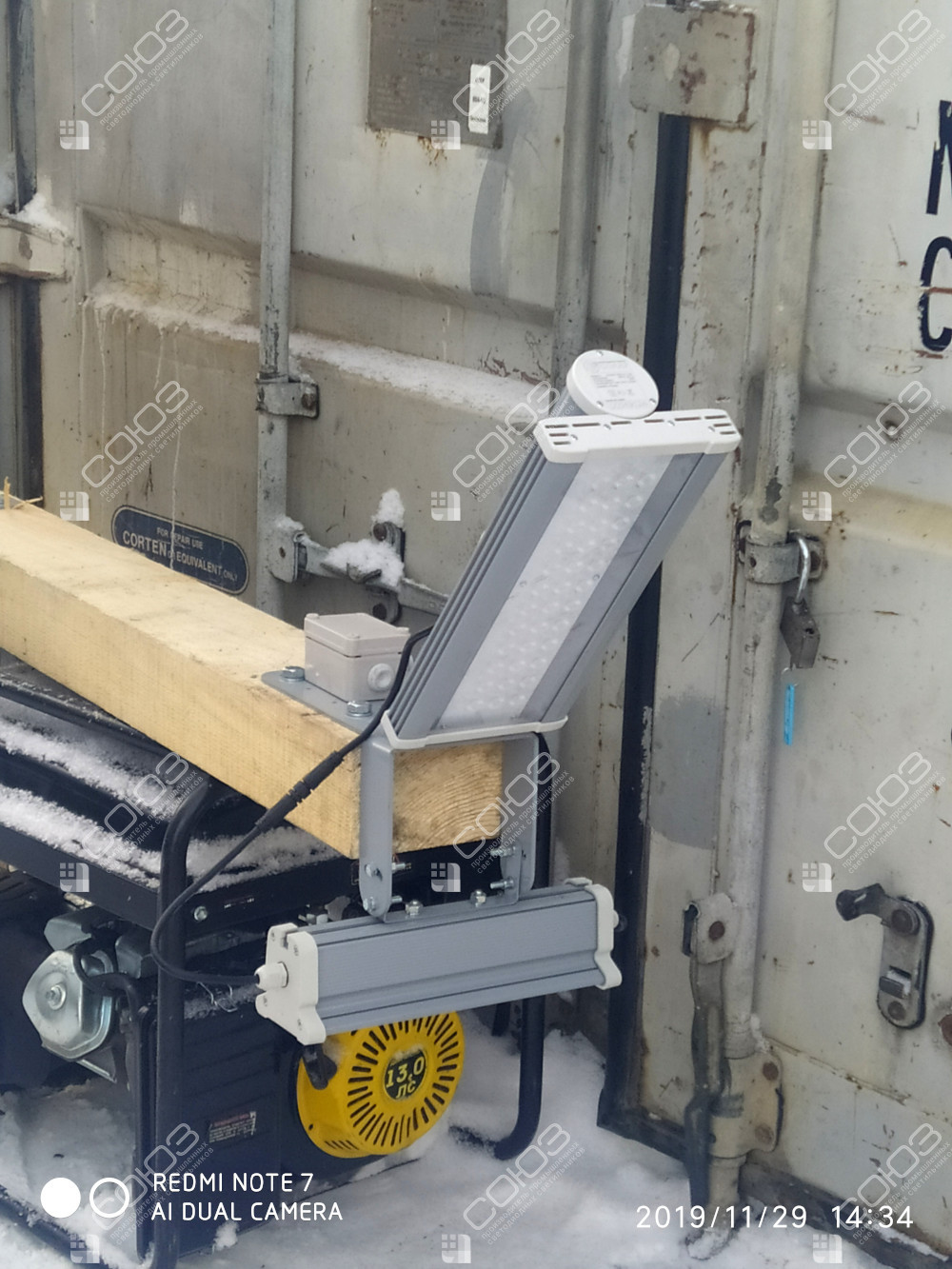

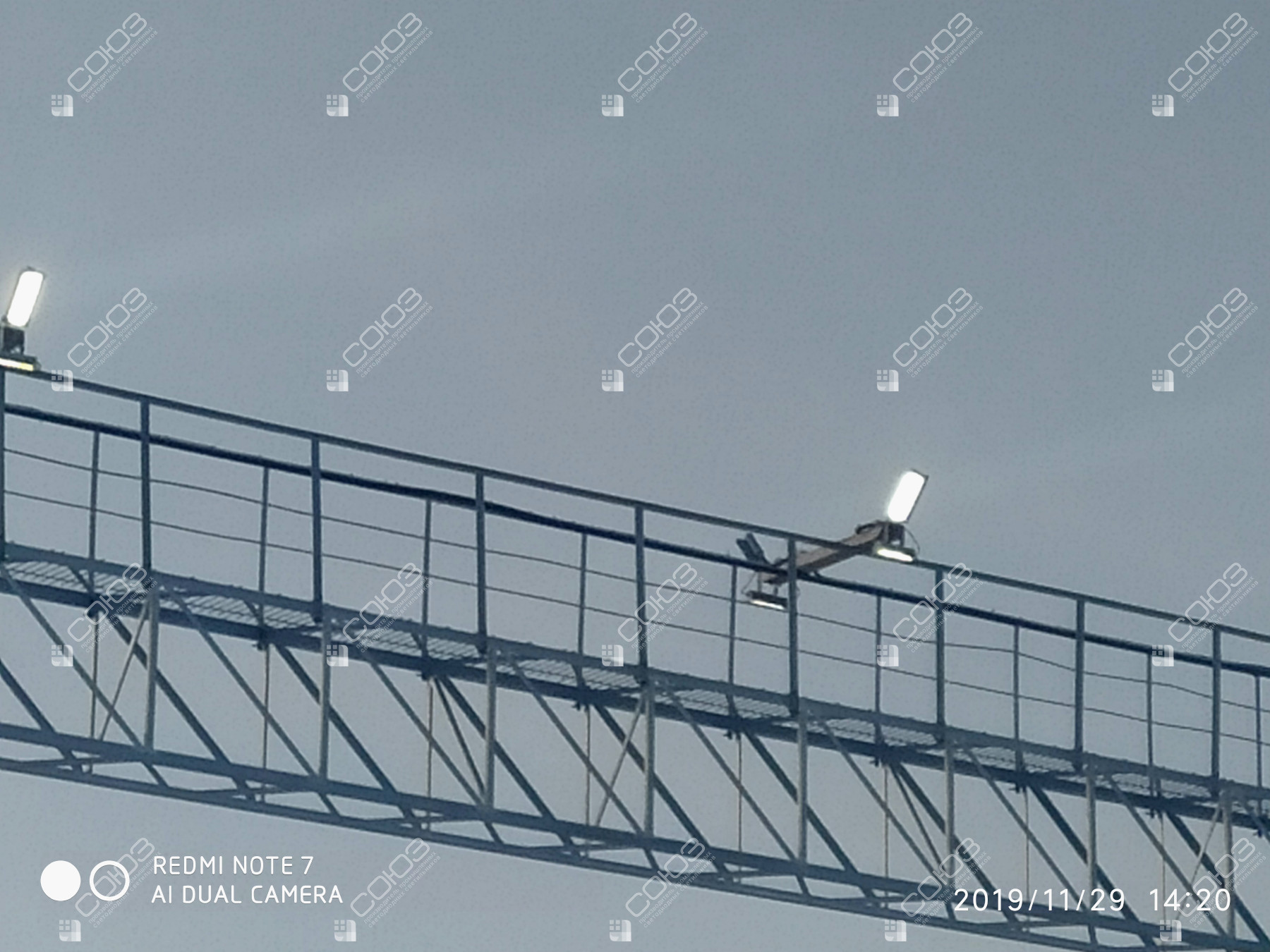

Двухмодульный ригельный светильник. Верхний модуль с оптикой 18° освещает протяжённую зону вдоль междупутья, нижний с углом 25° — пространство под поперечиной. Наклоны настраиваются независимо.
Особенности решения
Независимое наведение
Модули с углами 18° и 25° наклоняются отдельно. Это позволяет согласовать протяжённую световую зону и участок непосредственно у ригеля.
Монтажная основа

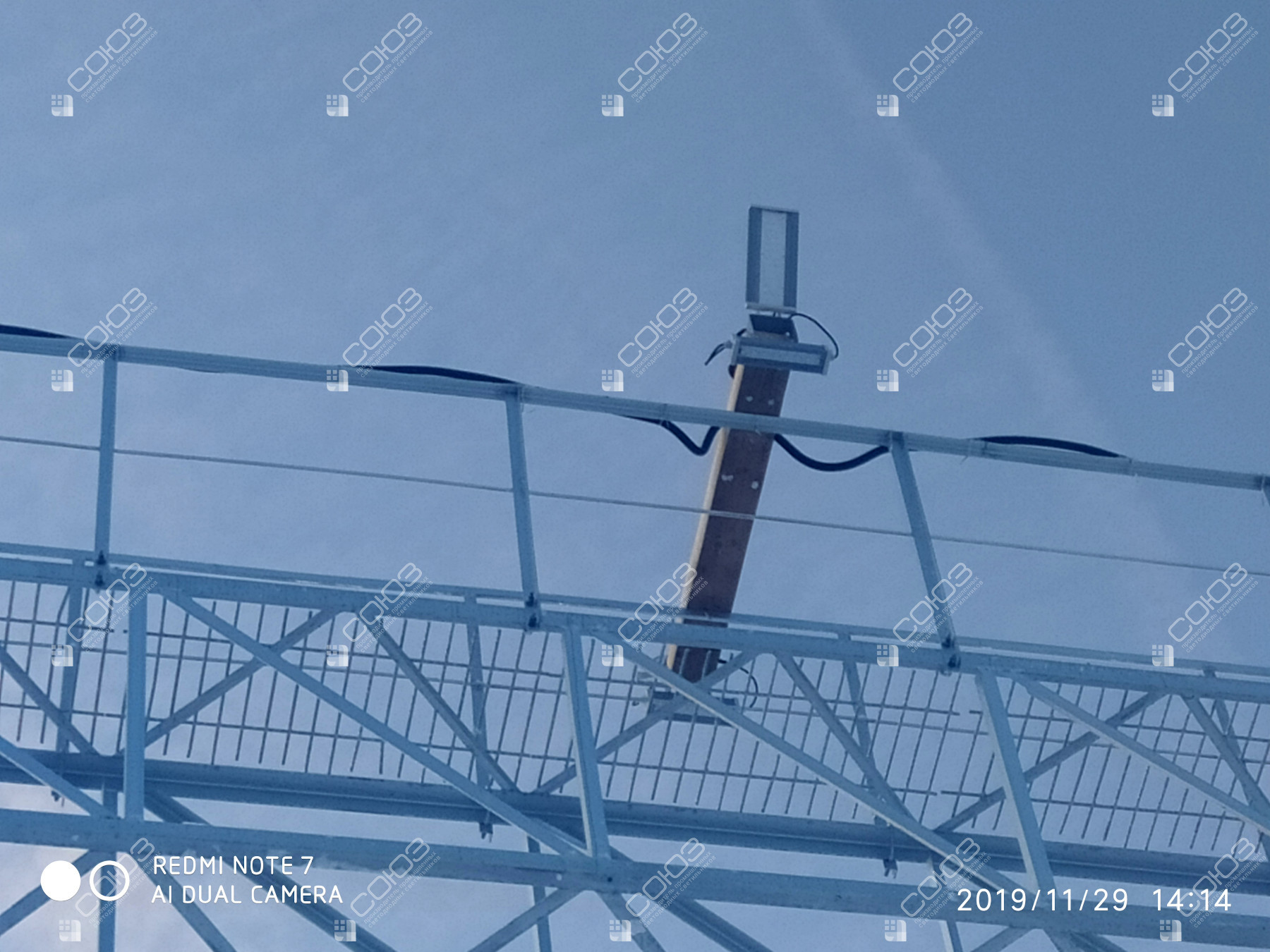

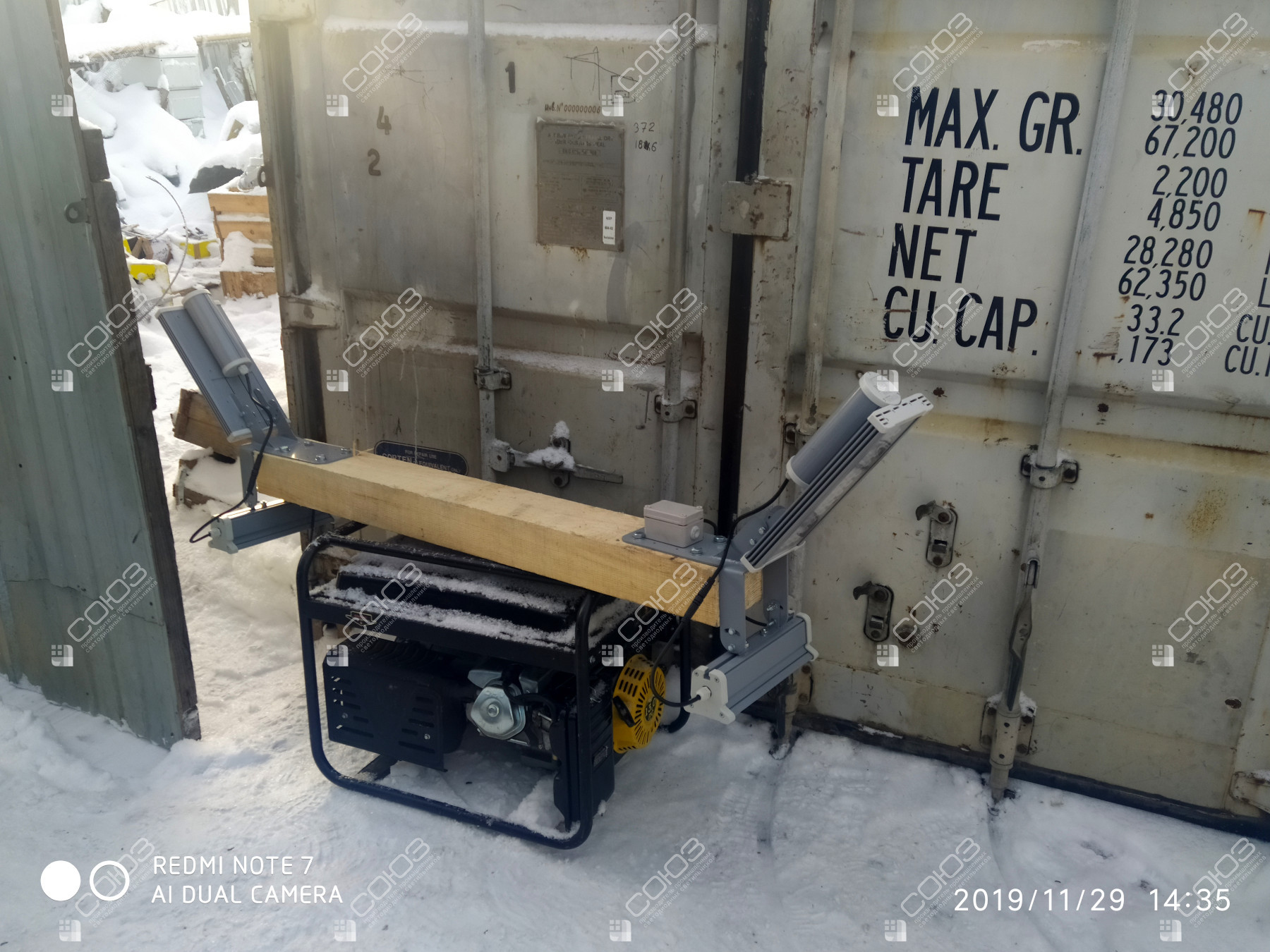

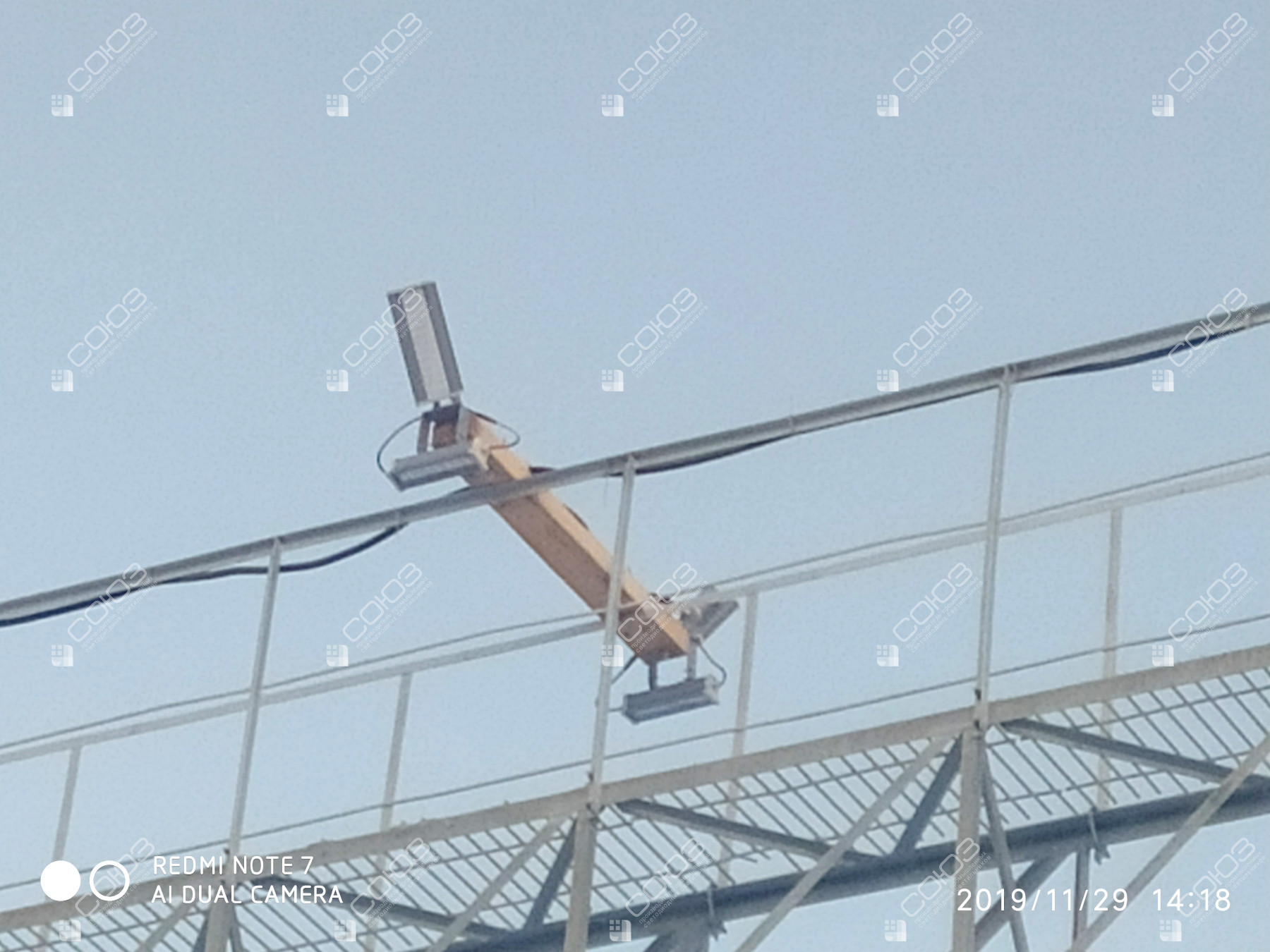

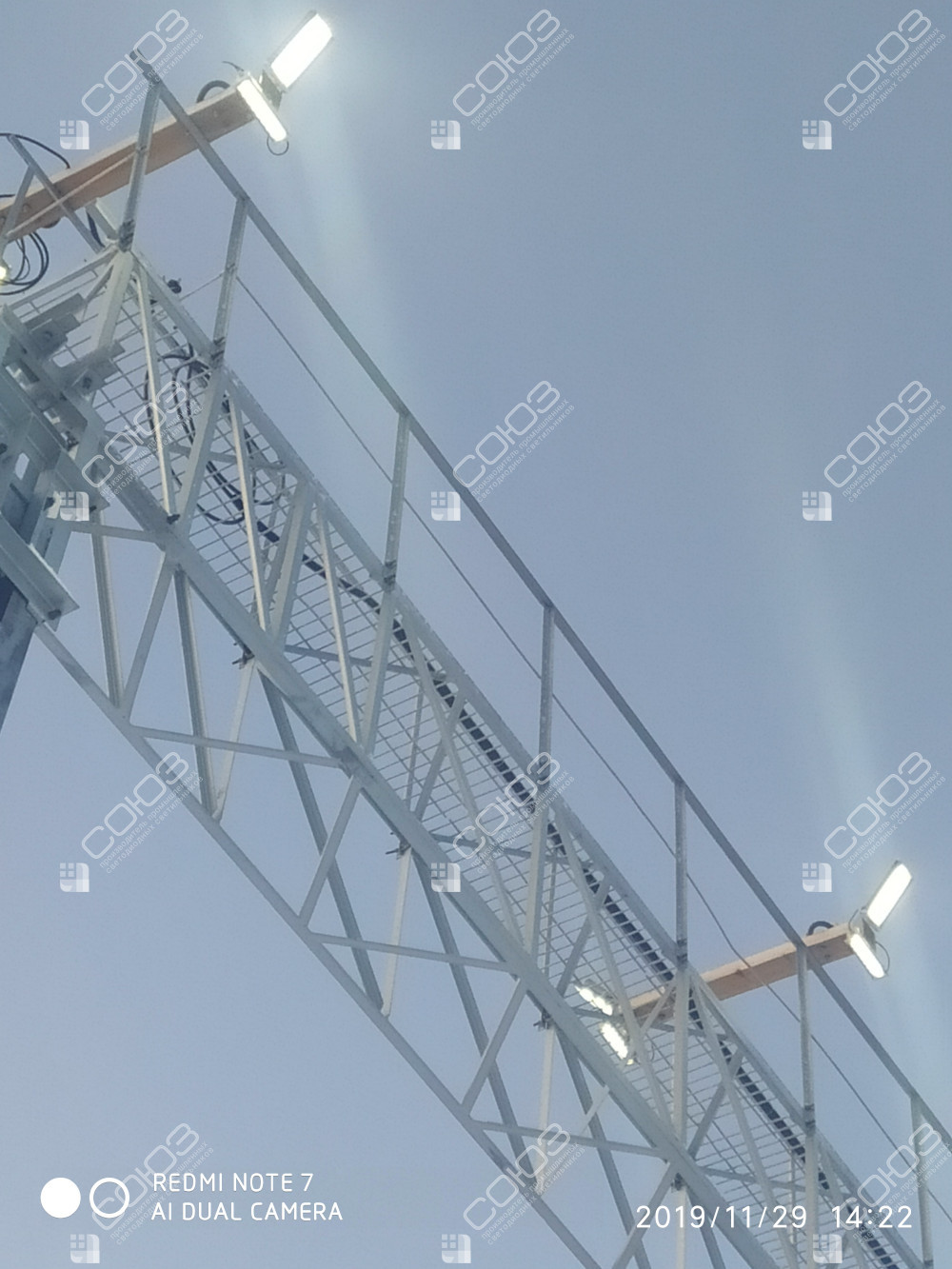

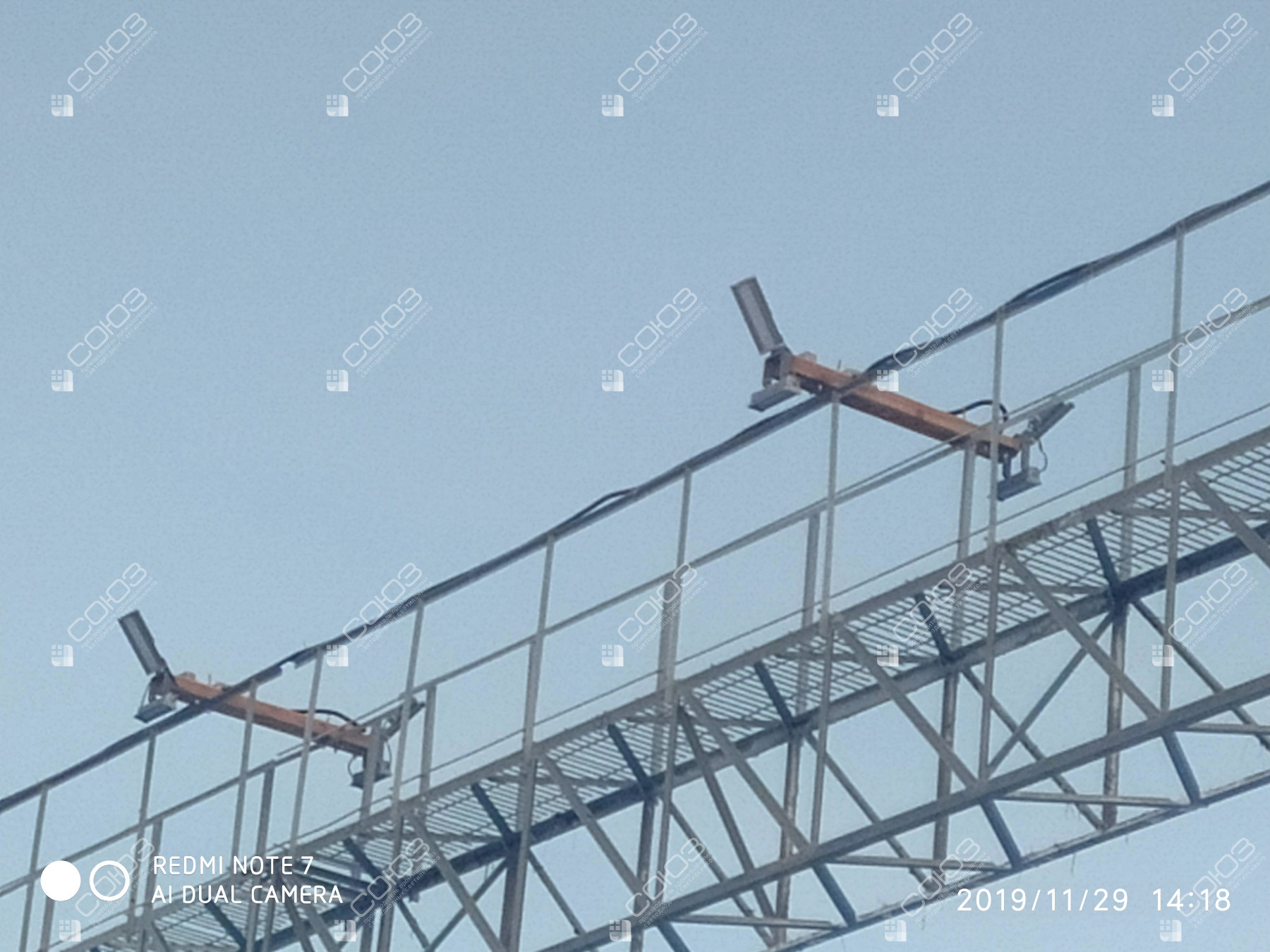

Крепление предусмотрено на деревянном брусе 150×75 мм. При подготовке замены проверяют существующие посадочные места и ориентацию светильников на каждой поперечине.
Сезонные условия

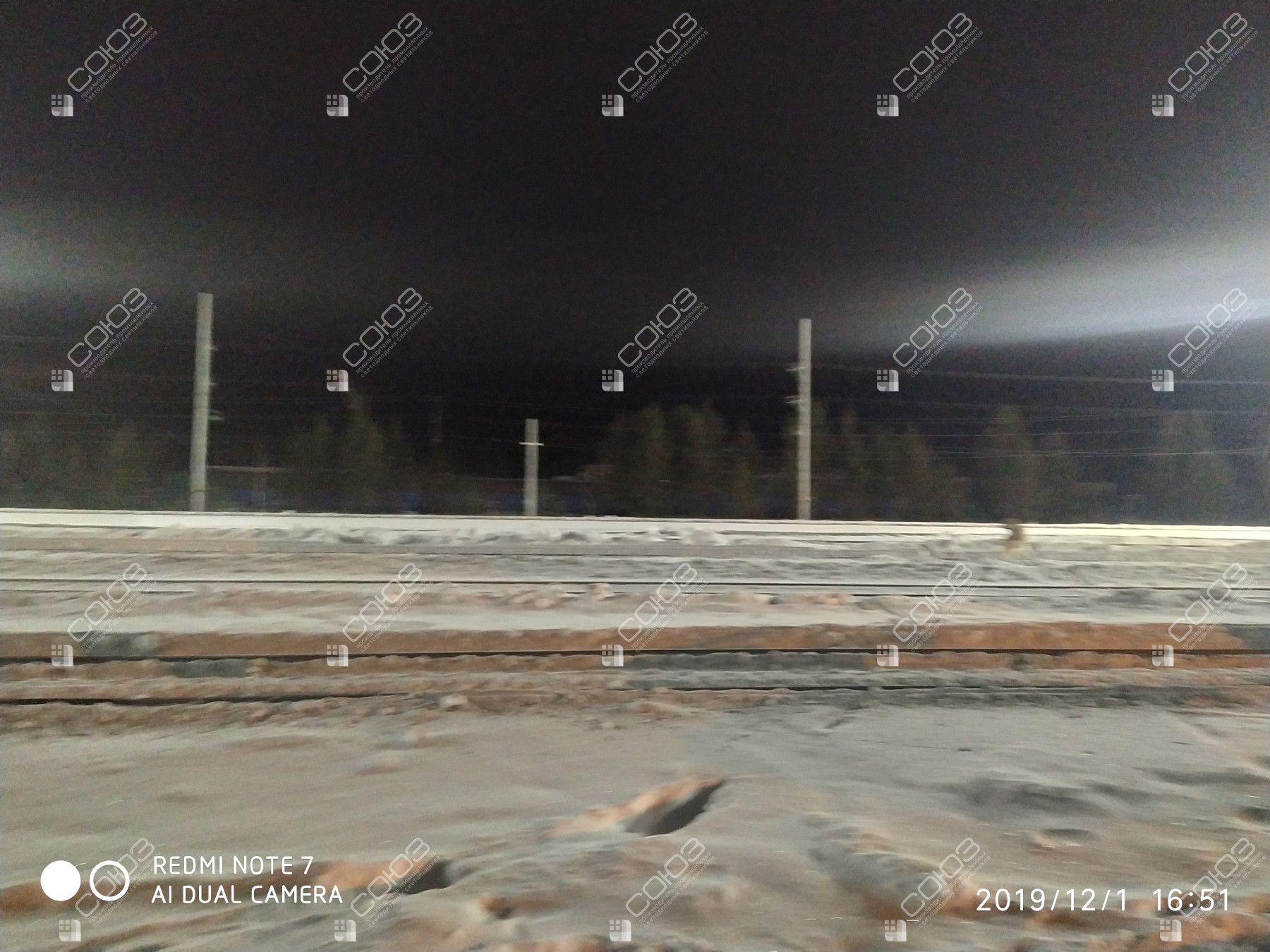

IP67, УХЛ1, рабочие температуры −60…+45 °C. Снег меняет отражение света от поверхности: ночной зимний снимок не является оценкой освещённости станции во все сезоны.
Расчёт с учётом вагонов и рабочих маршрутов
Для новой станции нужны расположение ригелей, их высота, число путей и ширина междупутий. В модели учитывают составы и технологические зоны, а не только пустое полотно. Особенно важно проверить участки осмотра, проходы персонала и переходы между световыми зонами соседних ригелей.
Подробности конструкции представлены в разделе ригельных светильников. Сравнить ракурсы и размещение можно в проектах освещения грузовых путей с жёстких поперечин и сортировочной станции РЖД. При подготовке задания отметьте, какие операции выполняются на каждом участке: это поможет выбрать расчётные поверхности и обоснованные требования к свету.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подготовим расчёт станции
Пришлите схему путей, высоту и шаг ригелей, фотографии монтажа. Подберём светильники и направления двух модулей.
