Ригельное освещение железнодорожных путей с жёстких поперечин
Освещение грузовых путей и междупутий светильниками СОЮЗ 26-90/3-67. Монтаж на жёстких поперечинах; фотографии с уровня земли и с высоты ригеля.
Проект реализован на светильниках:
Решение на объекте

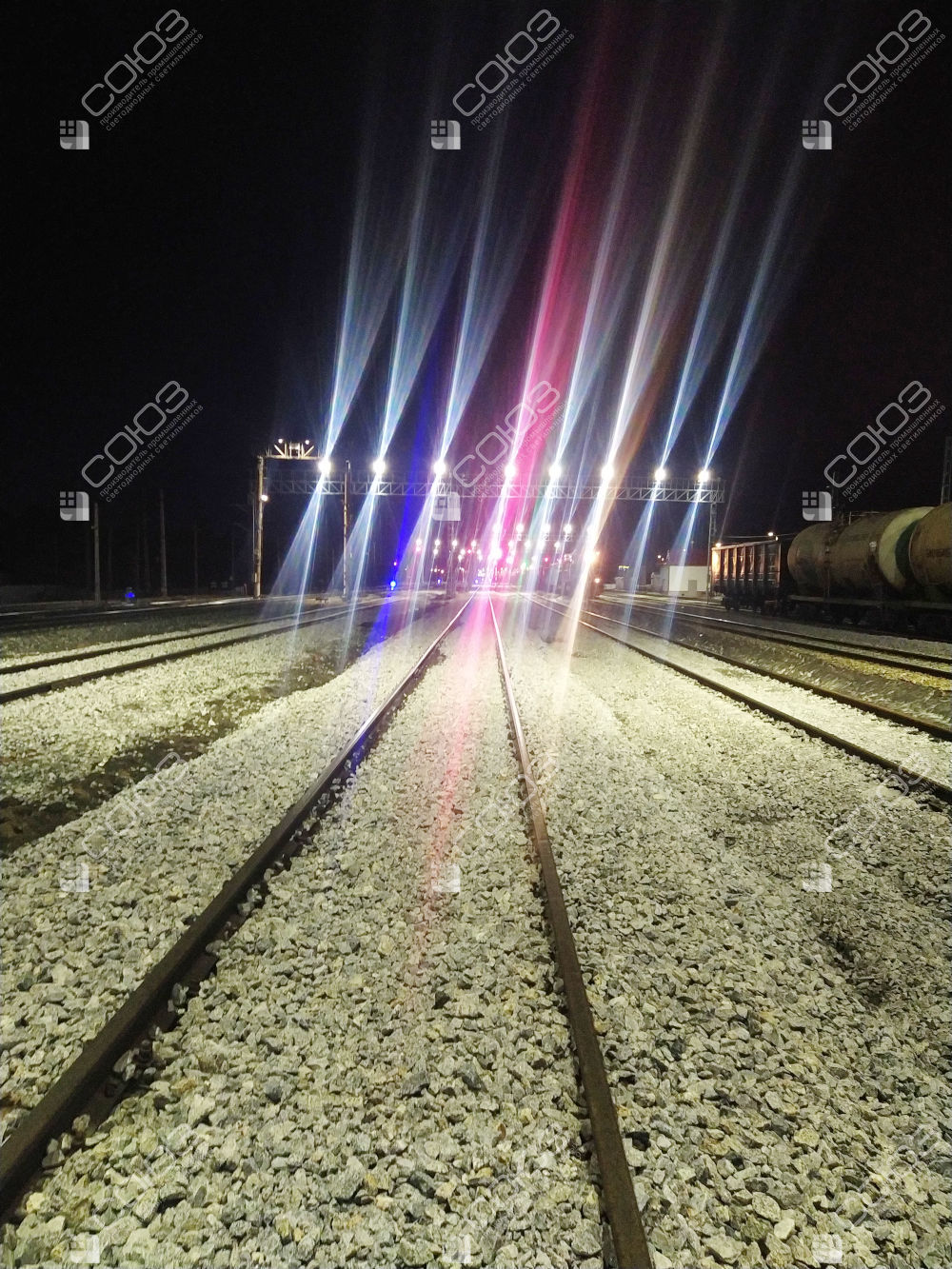

Свет вдоль путей и под жёсткой поперечиной

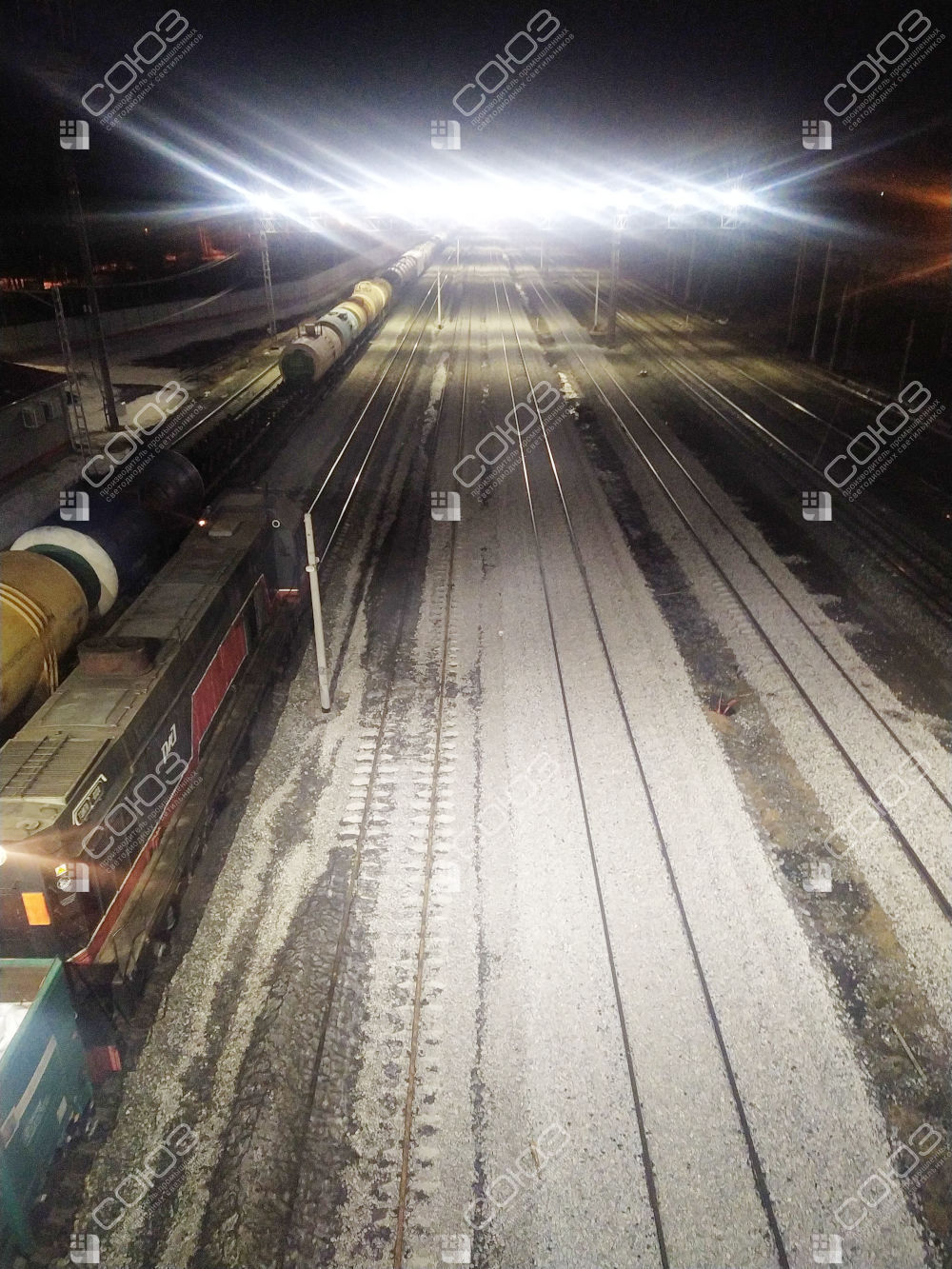

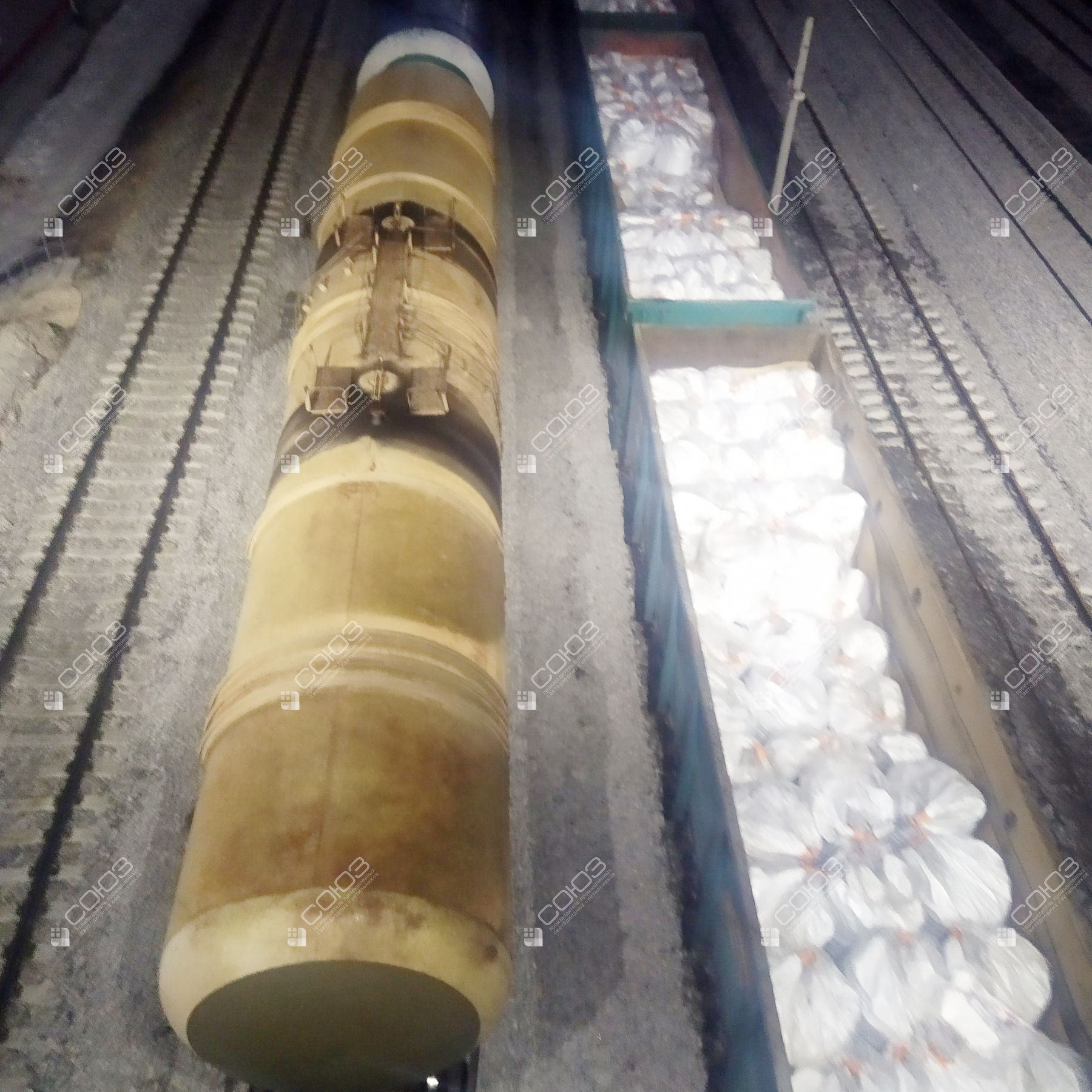

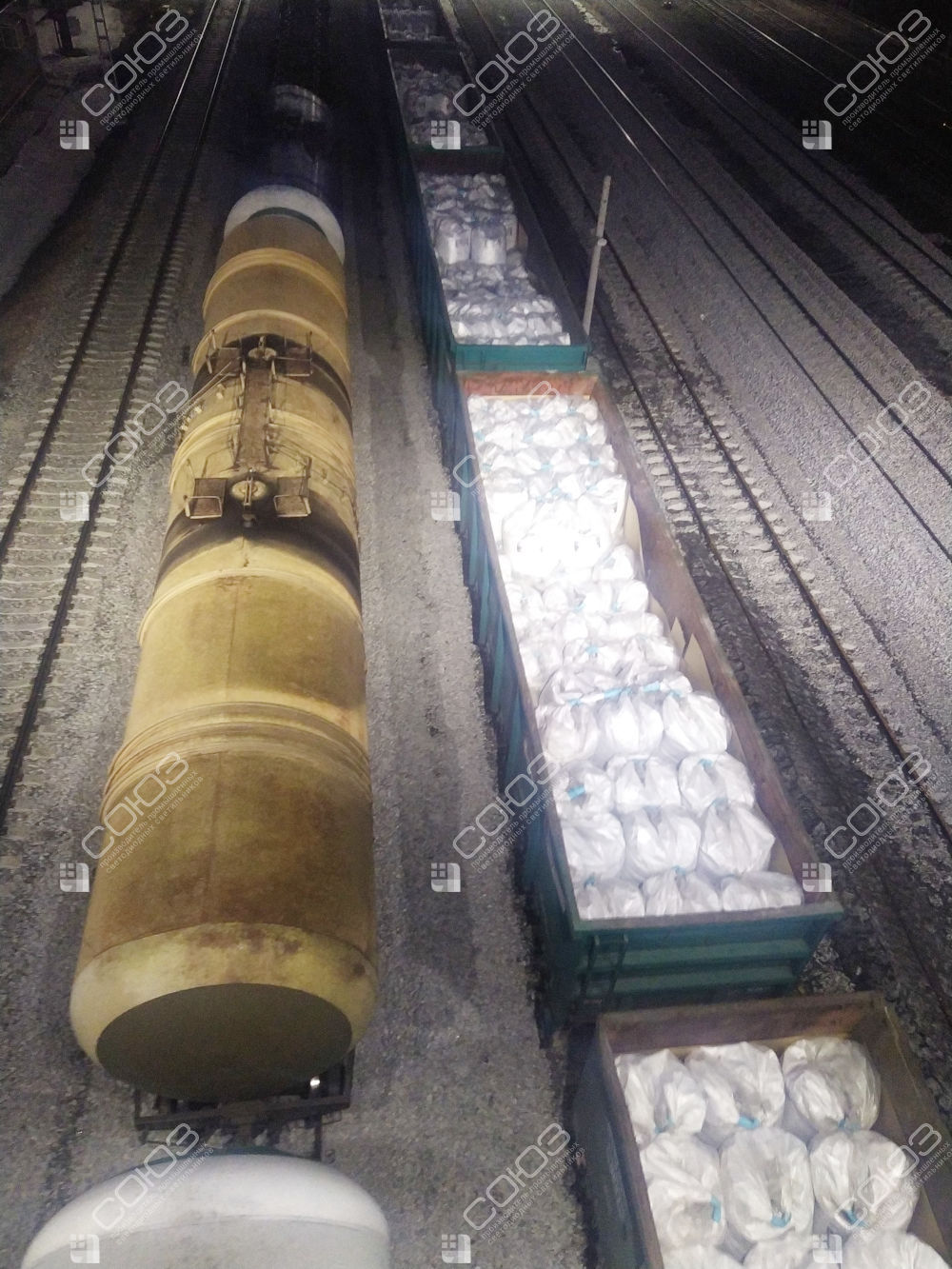

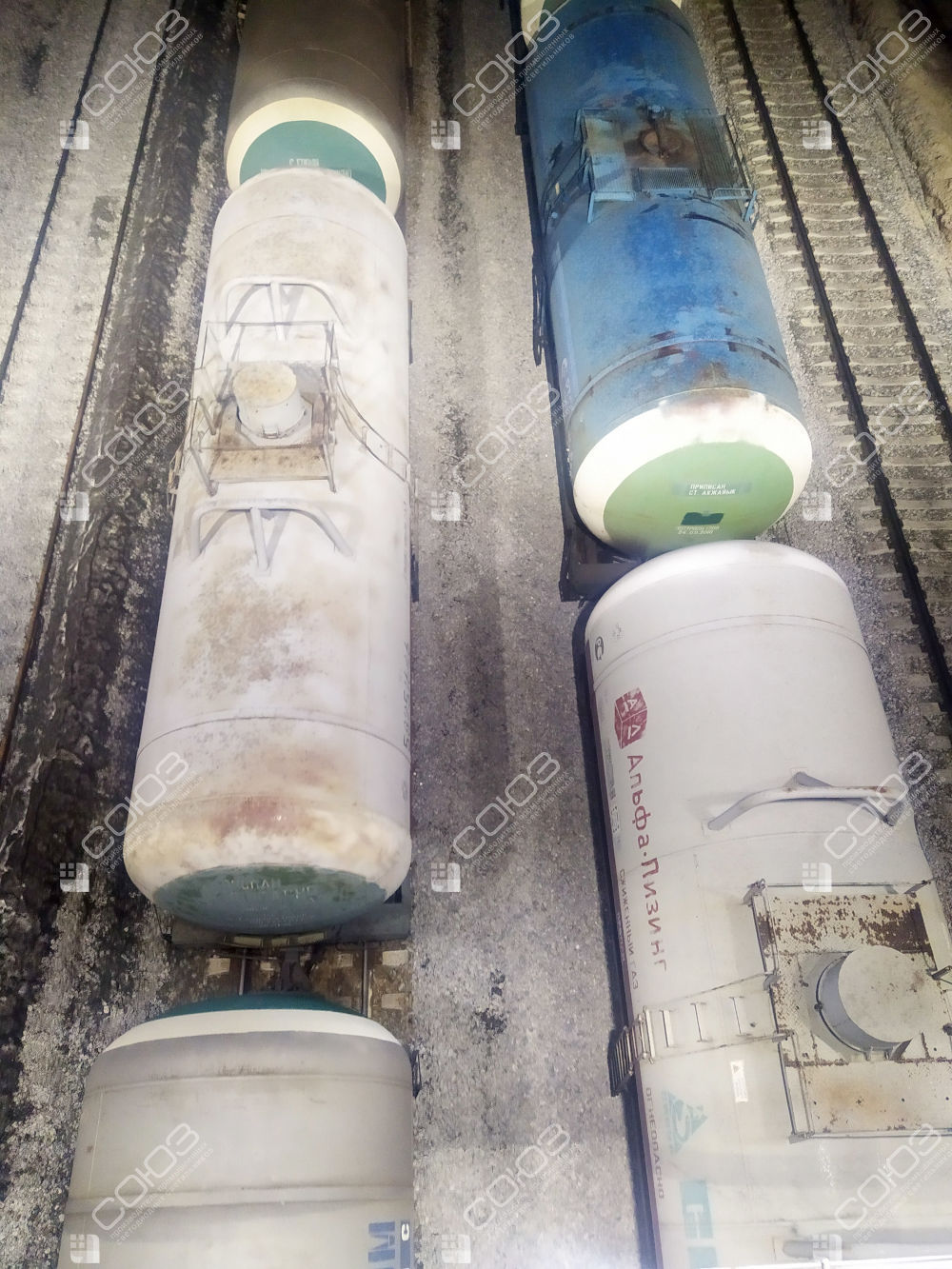

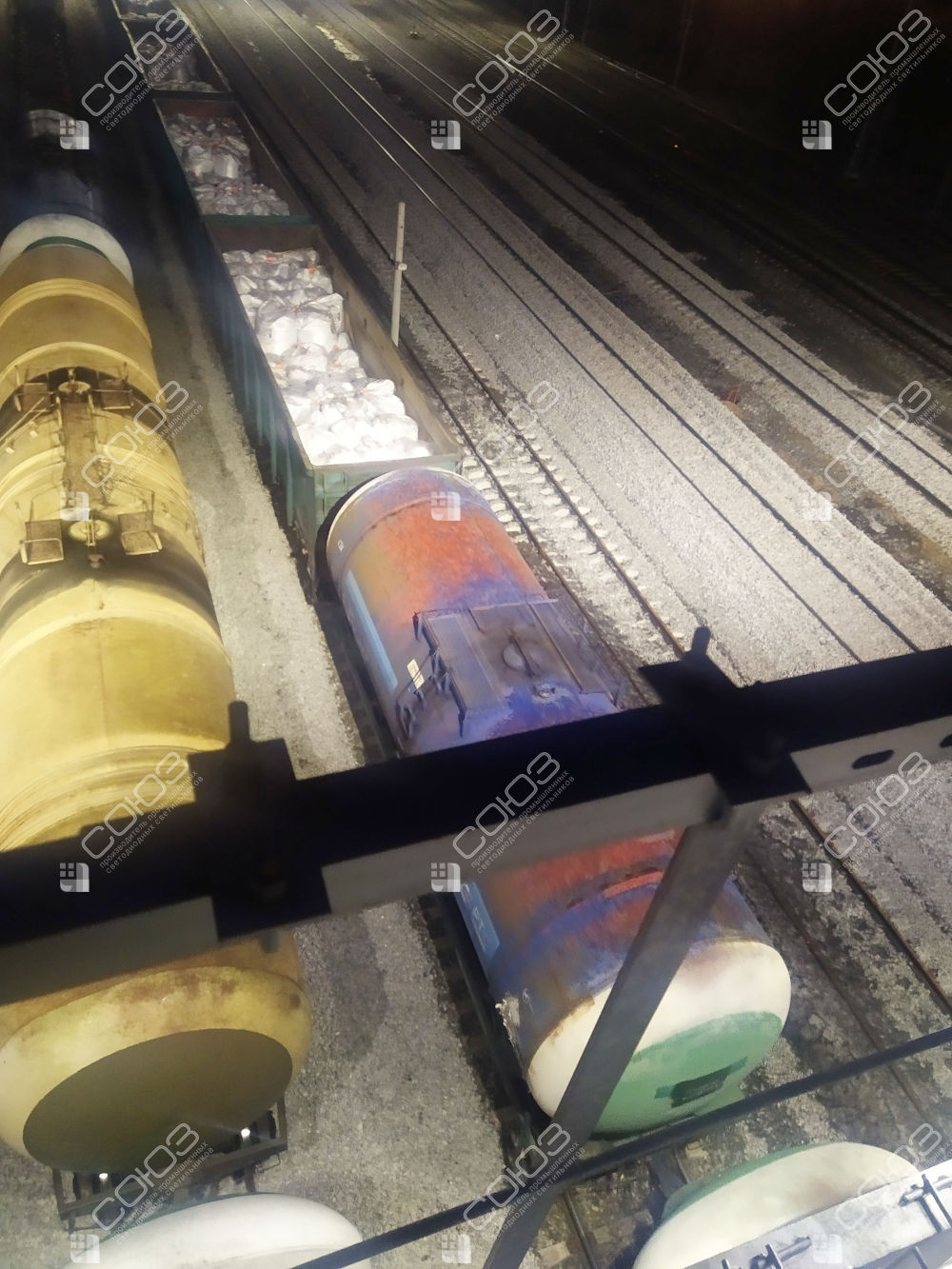

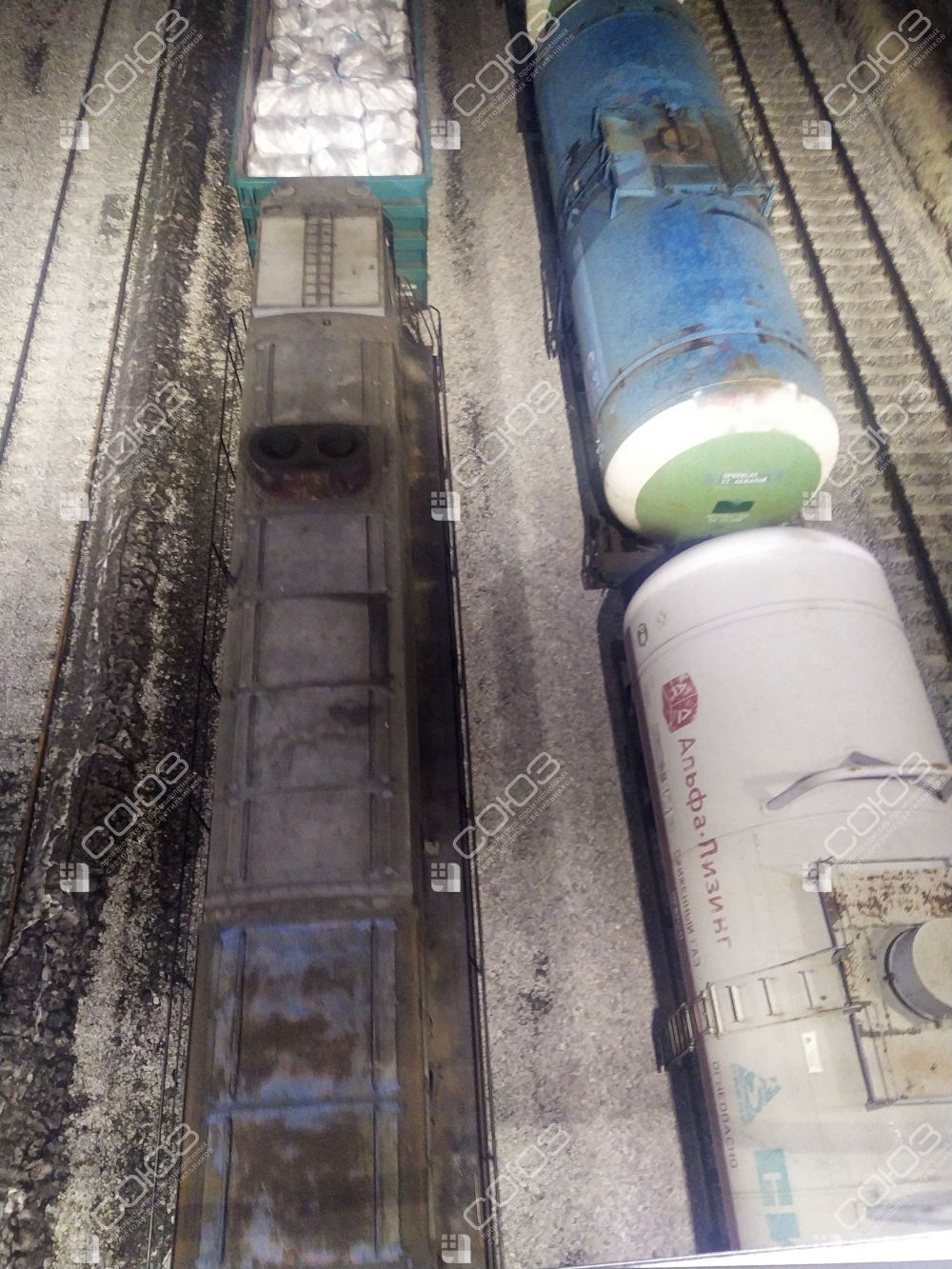

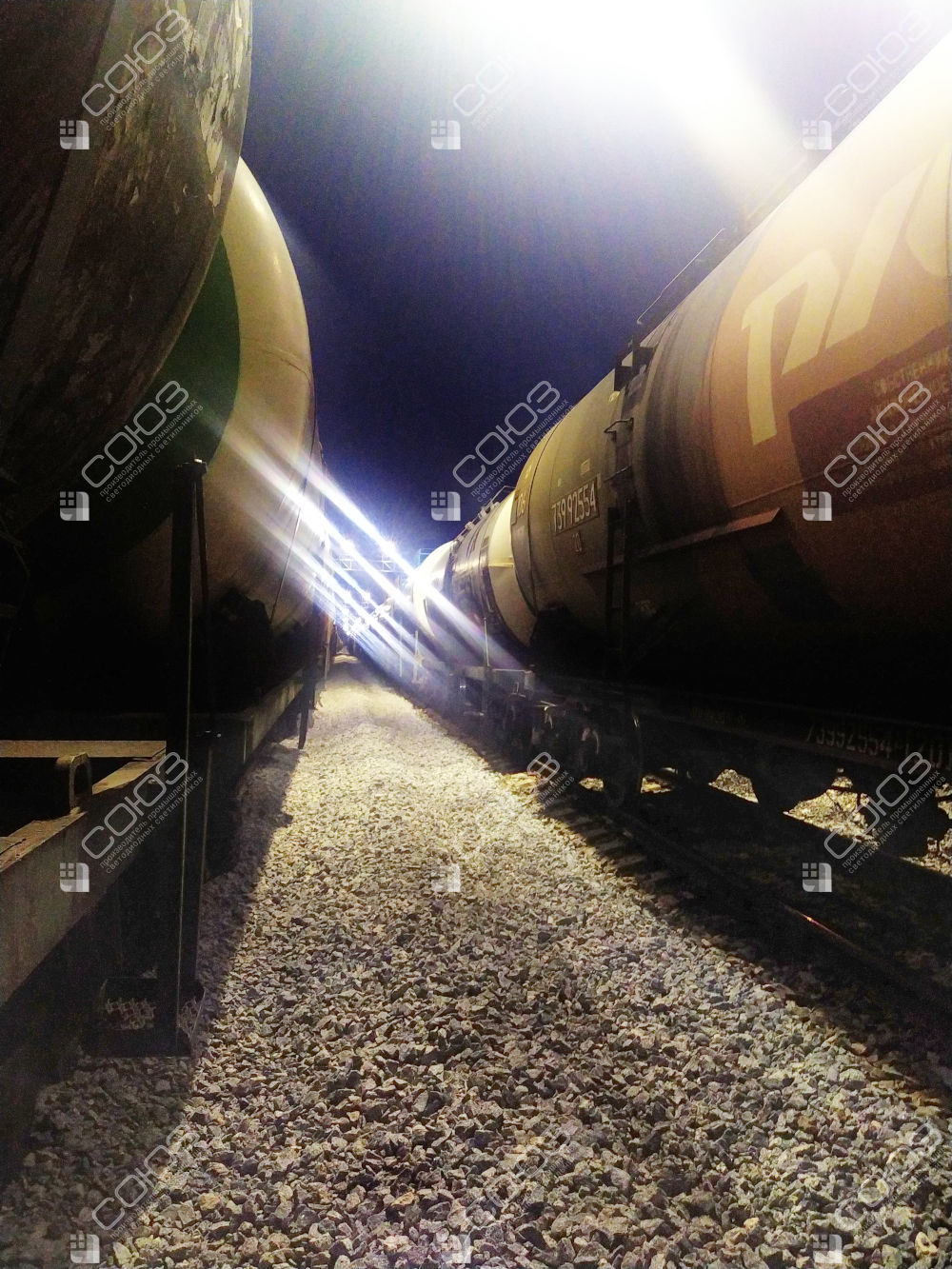

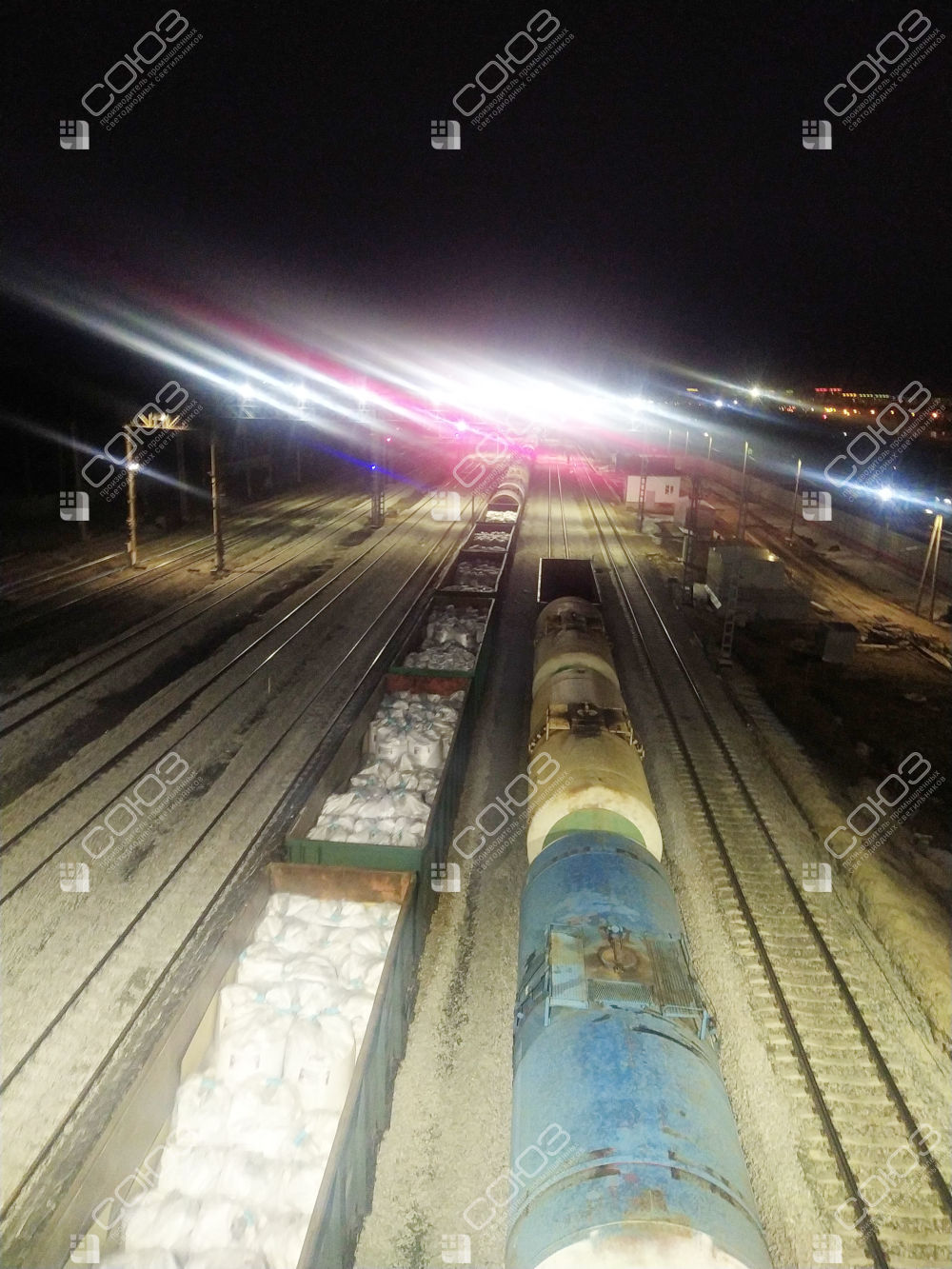

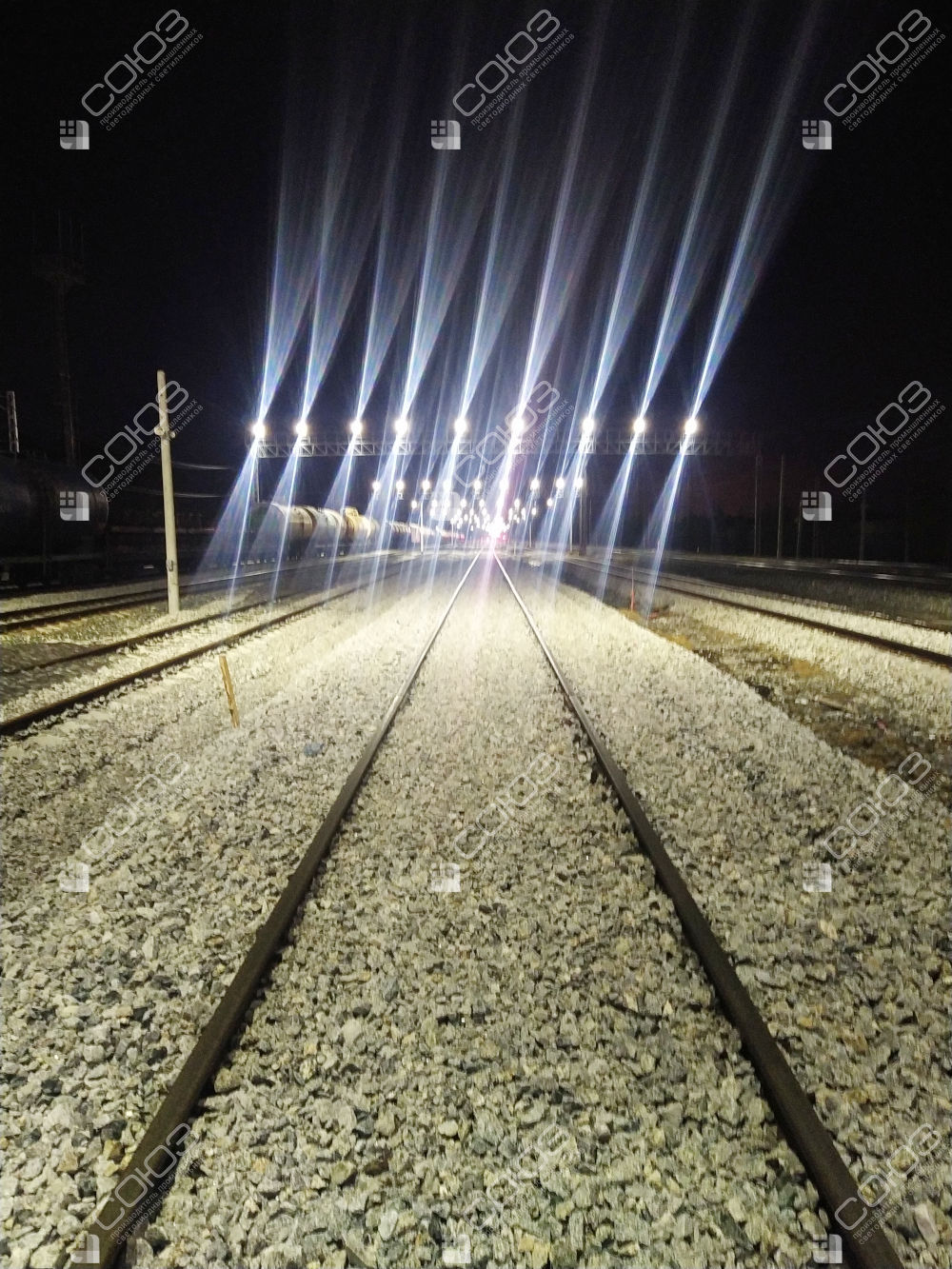

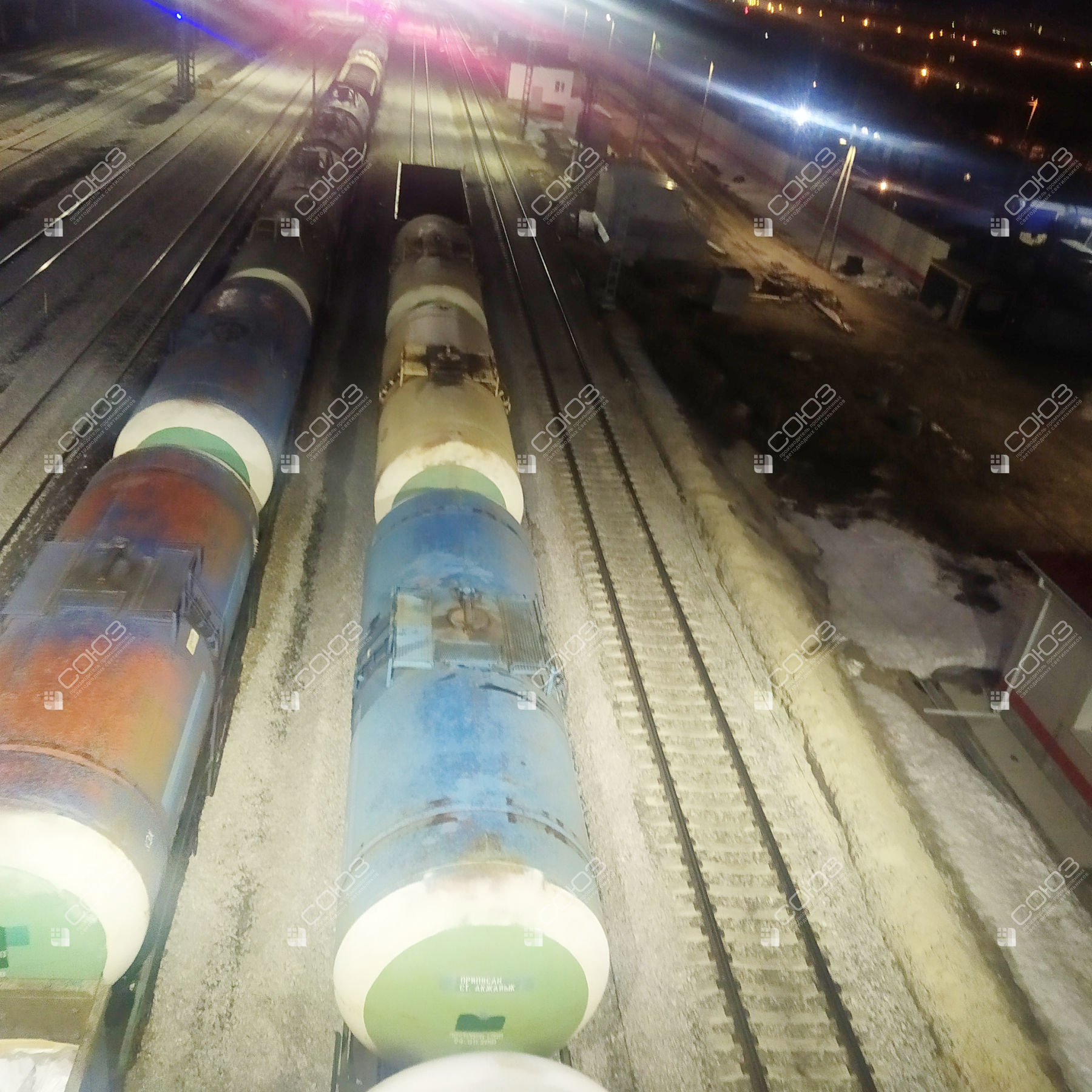

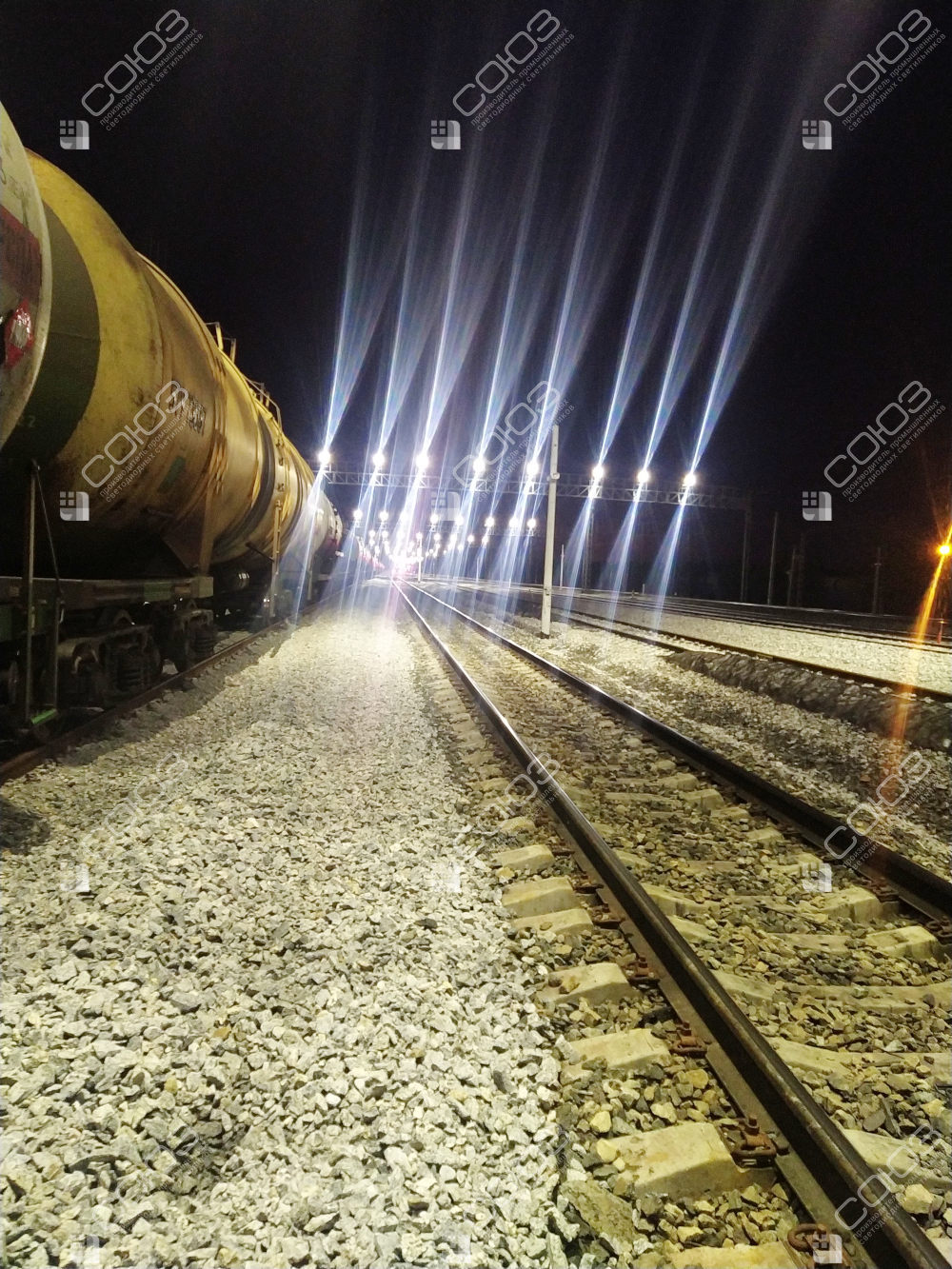

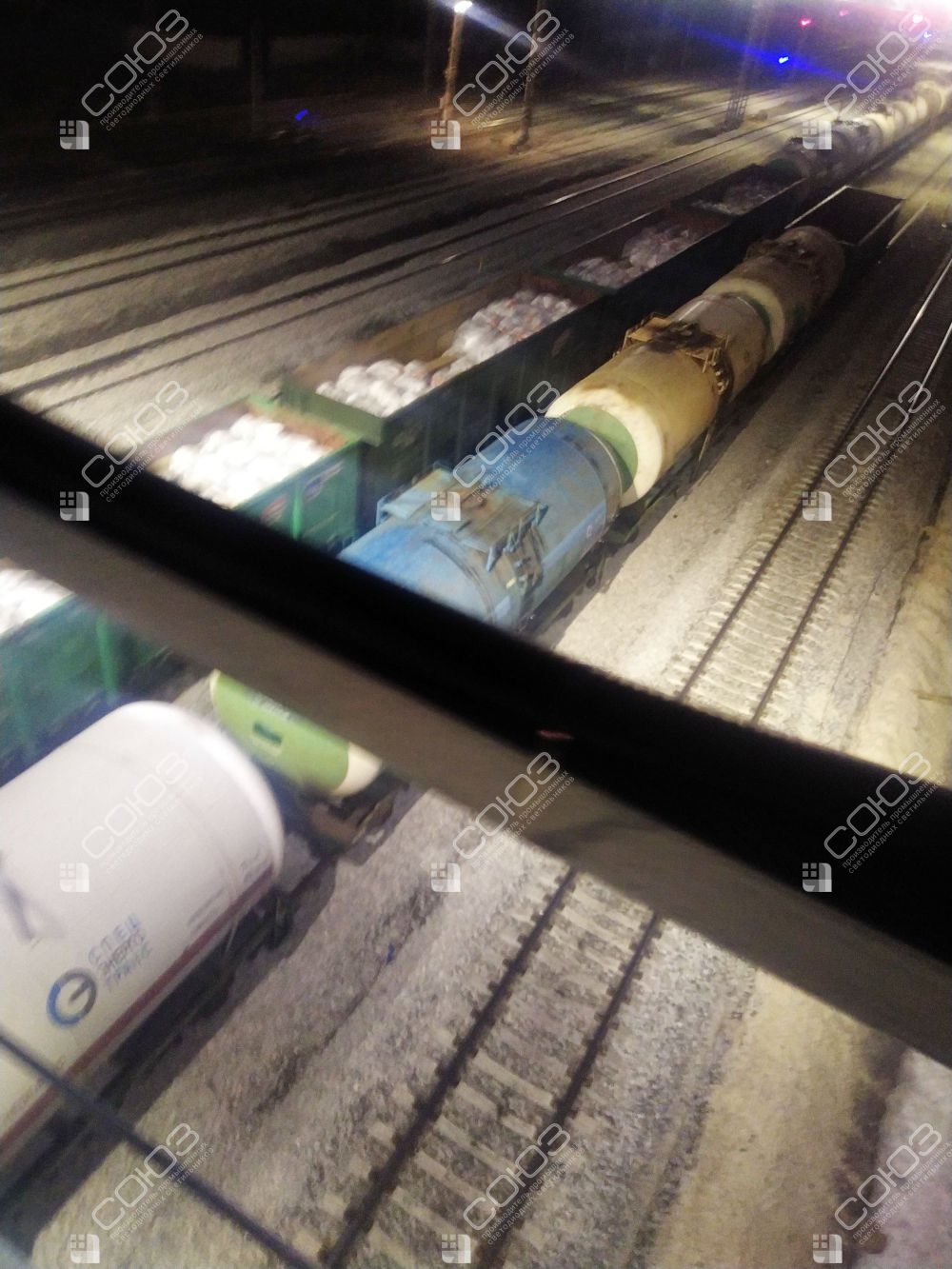

На станции с несколькими параллельными путями установлены ригельные светильники СОЮЗ 26. В галерее показаны цистерны, полувагоны, междупутья и сами точки монтажа. Разные ракурсы позволяют оценить расположение оборудования относительно составов и рабочих проходов.

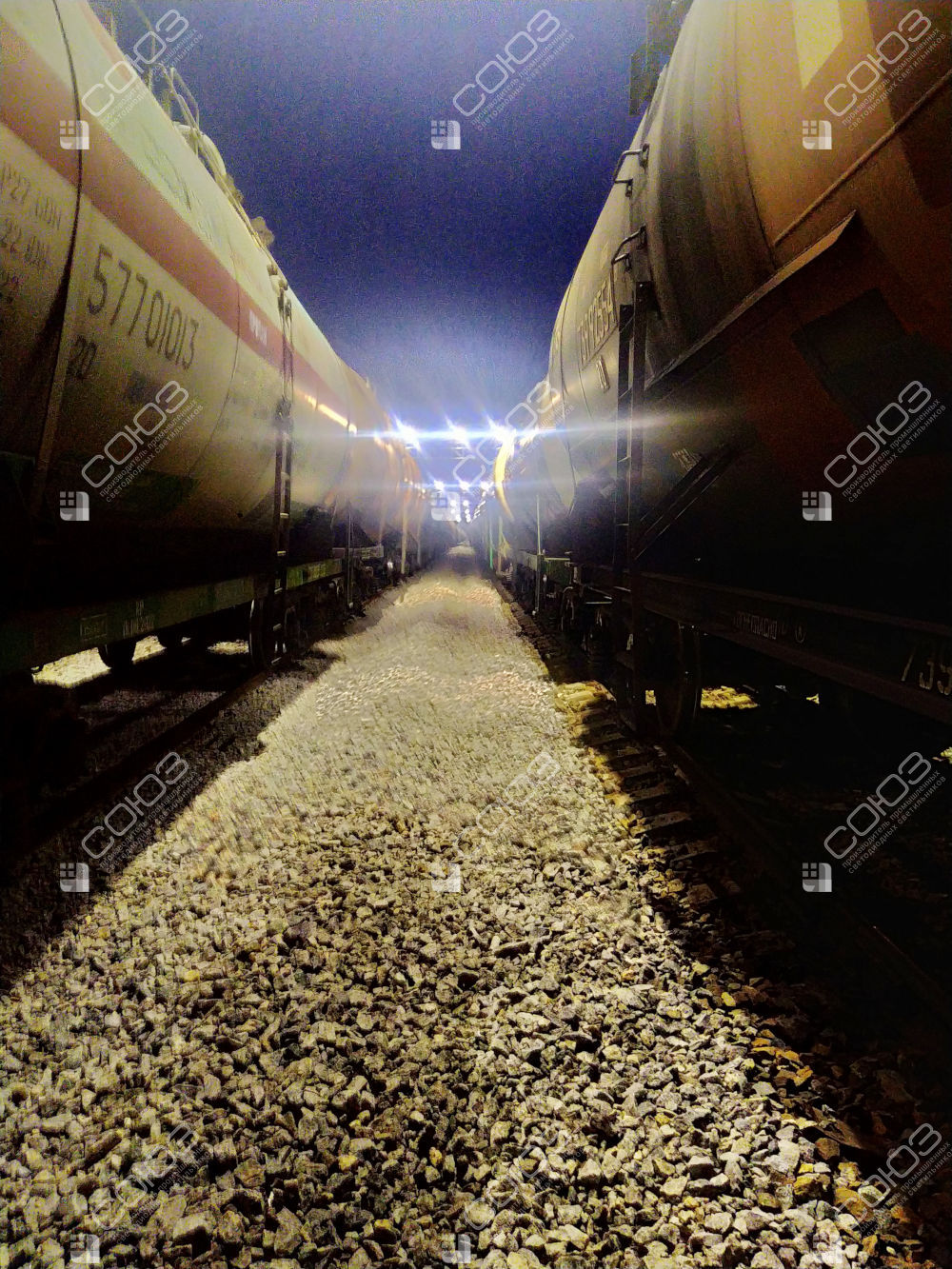

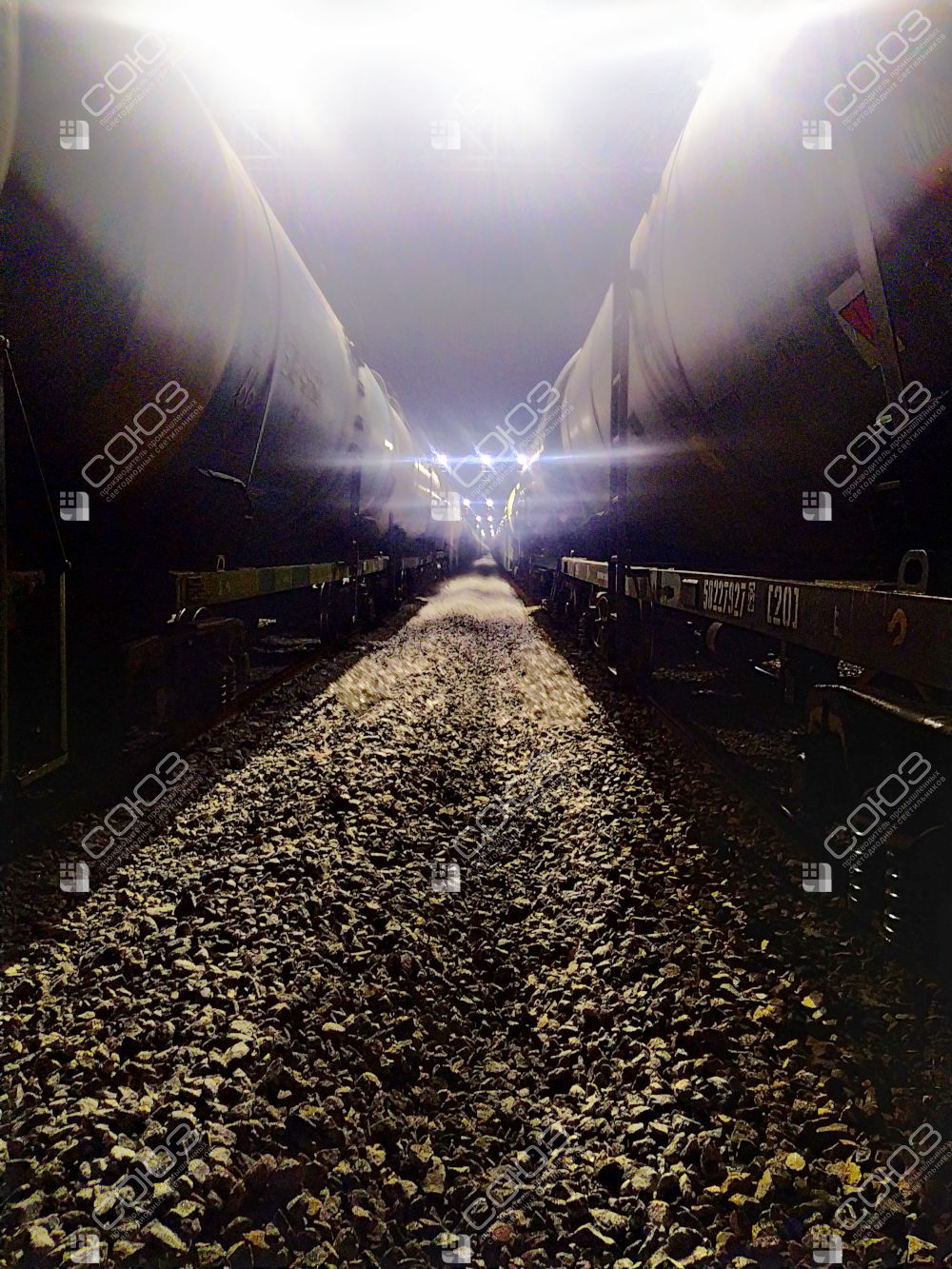

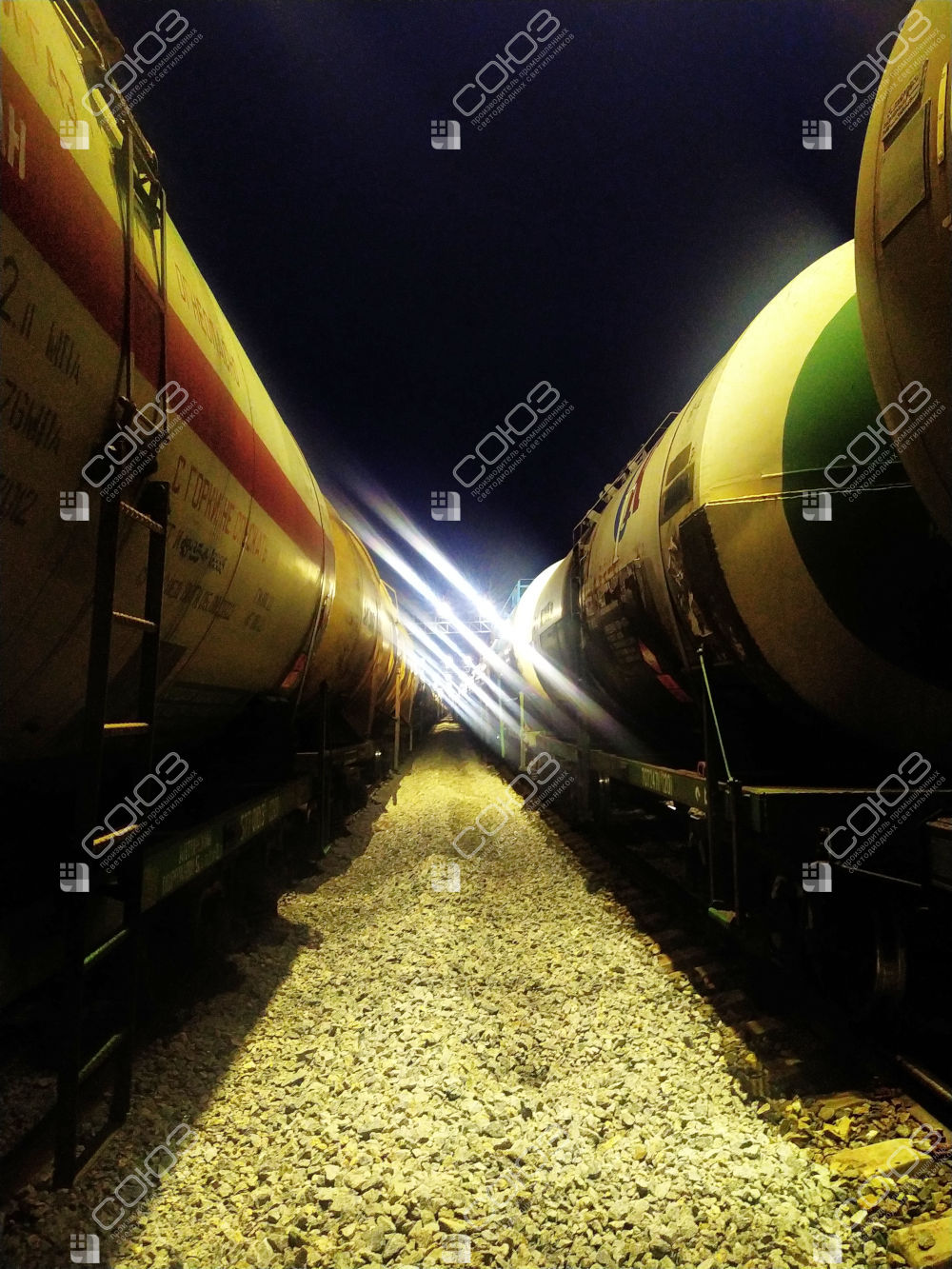

Большой вагон перекрывает боковой свет и создаёт тень рядом с путём. Верхнее размещение помогает подвести свет к междупутьям, а два модуля одного светильника решают разные задачи: основной работает вдоль пути, дополнительный — ближе к месту установки. Углы наведения выбирают для конкретной геометрии станции.
Оборудование проекта
СОЮЗ 26-90/3-67
Двухмодульный ригельный светильник. Верхний модуль с оптикой 18° освещает протяжённую зону вдоль междупутья, нижний с углом 25° — пространство под поперечиной. Наклоны настраиваются независимо.
Особенности решения
Два модуля
Верхний модуль: 74 Вт, 8 280 лм, 18°. Нижний: 16 Вт, 2 920 лм, 25°. Каждый имеет свою регулировку наклона для распределения света по рабочим зонам.

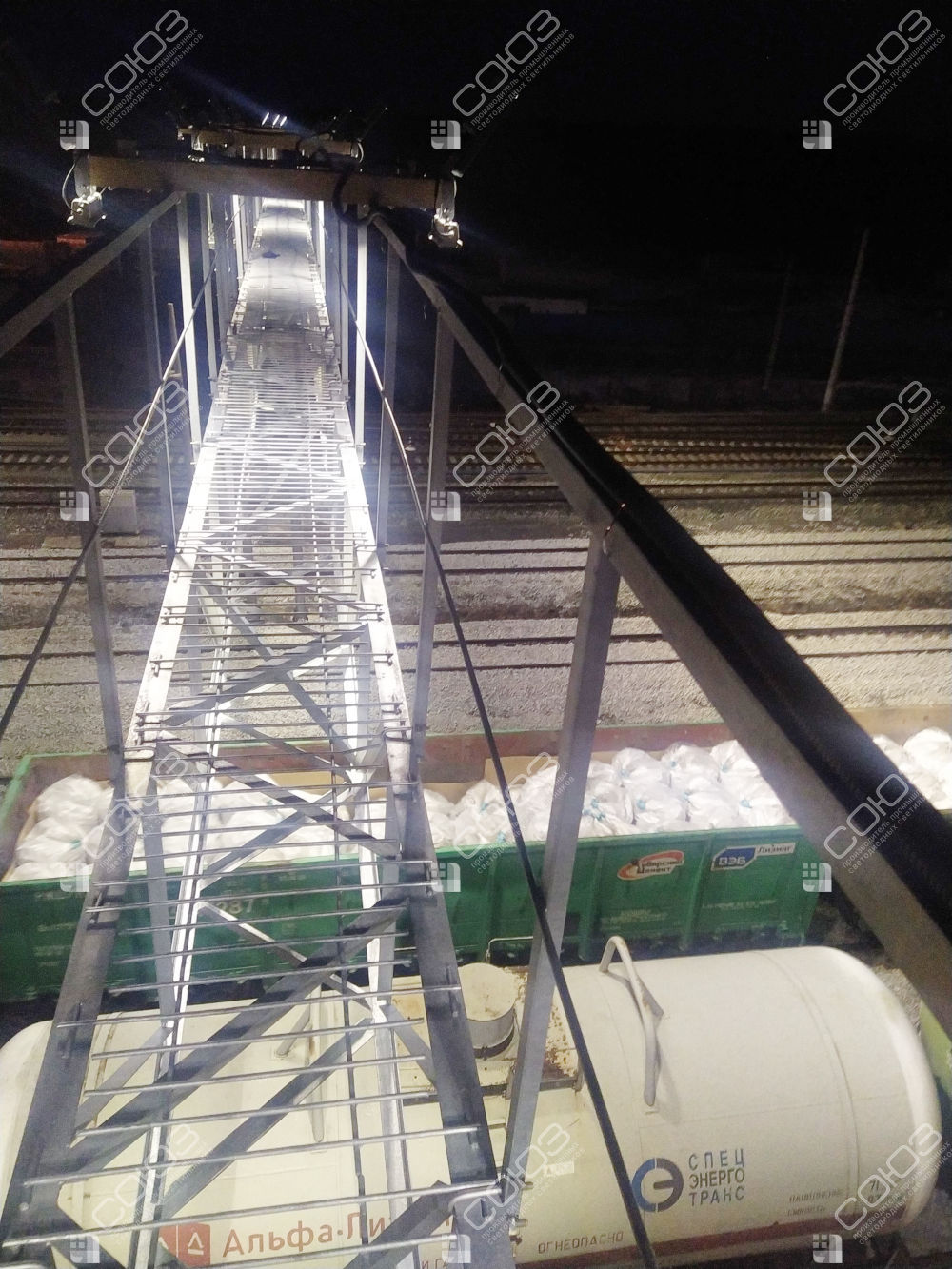

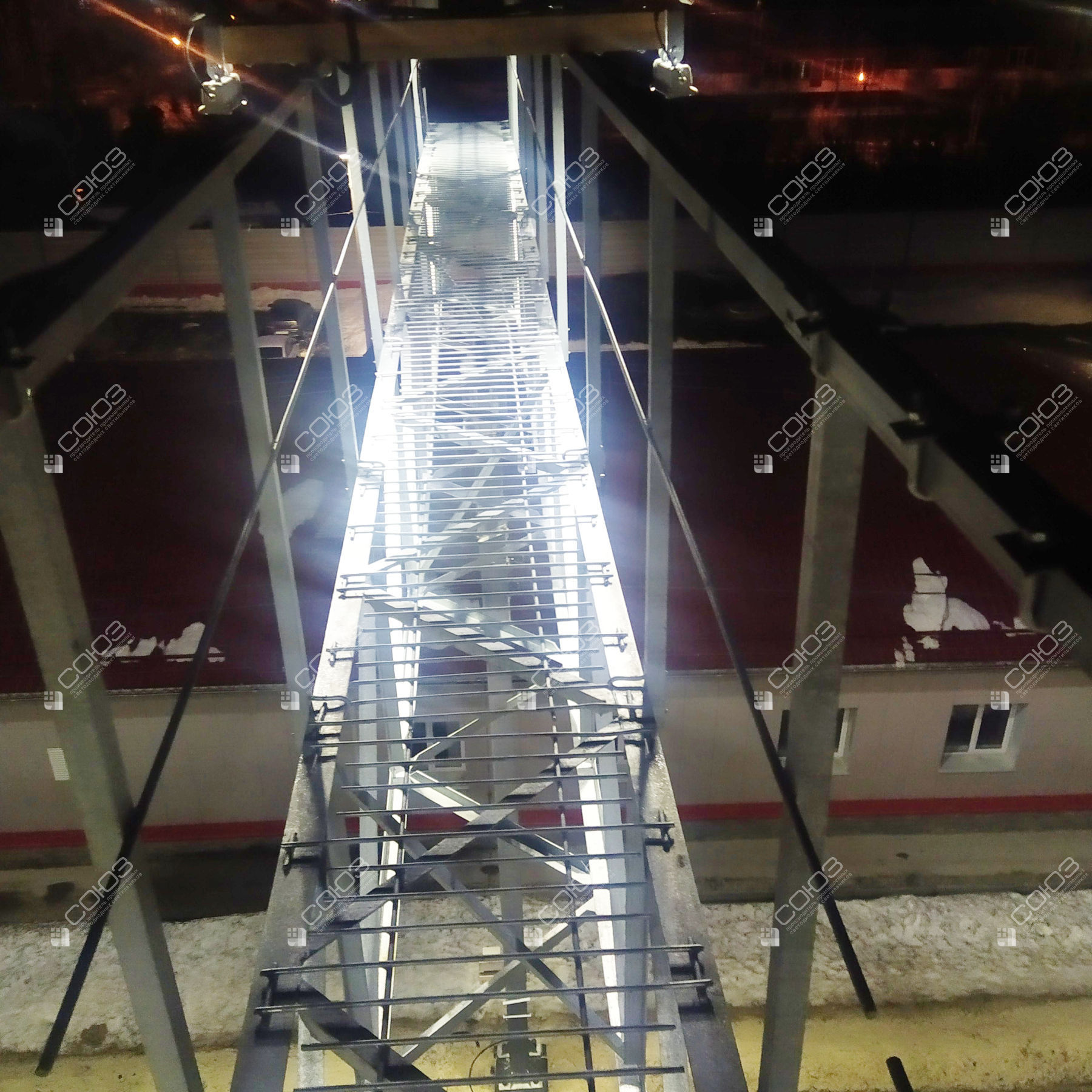

Крепление на ригеле

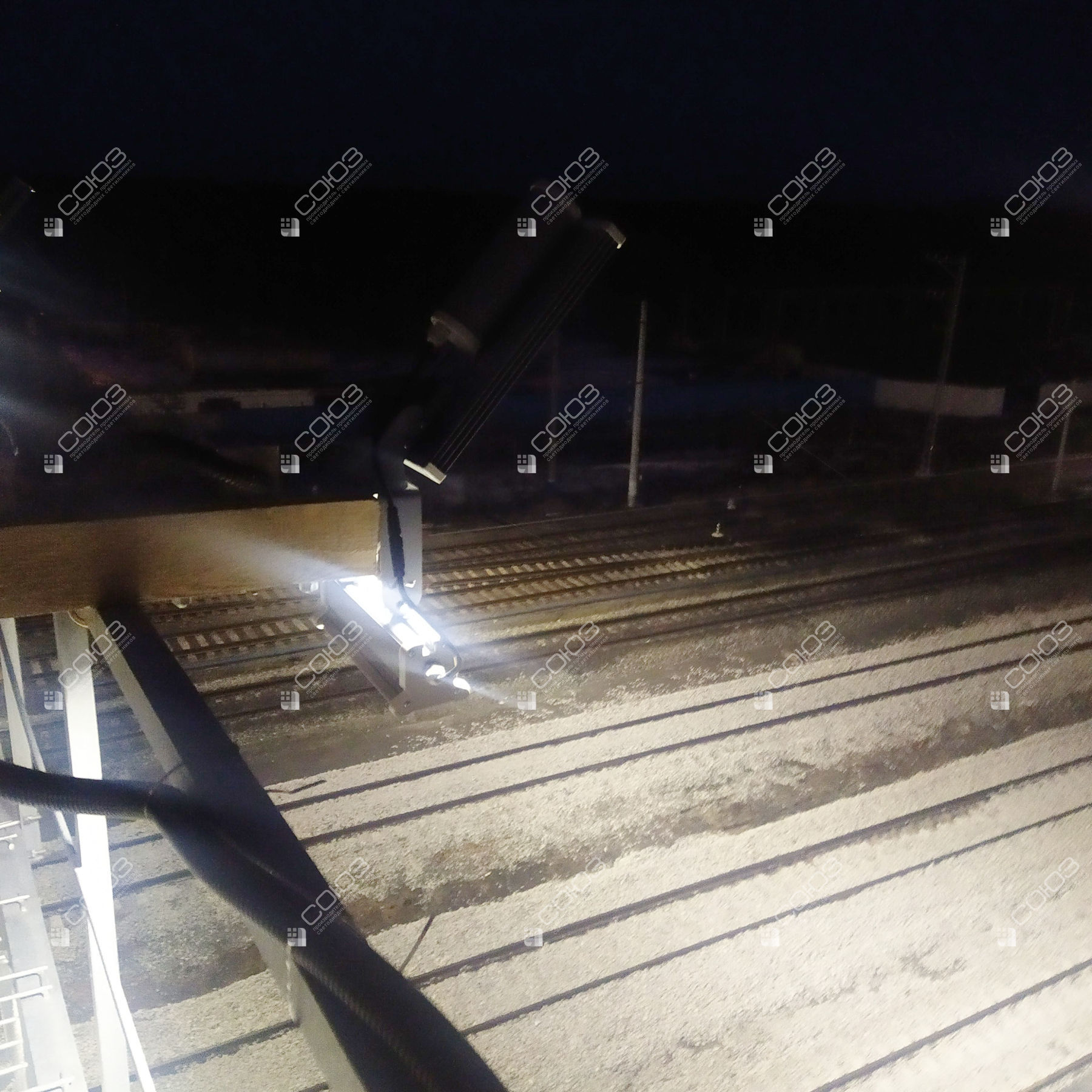

Модель рассчитана на деревянный брус 150×75 мм на жёсткой поперечине. Перед заменой оборудования сравнивают посадочное место и предусмотренную проектом ориентацию светильника.
Работа на улице
IP67 и исполнение УХЛ1 подходят для наружной установки. При проектировании учитывают доступ к приборам и состояние креплений, чтобы обслуживание было предусмотрено заранее.
Что важно при расчёте железнодорожного парка
В расчёт передают схему путевого развития, высоту и шаг ригелей, ширину междупутий и расположение рабочих маршрутов. Важно учитывать составы: освещённость открытого участка и прохода между вагонами может заметно различаться. Отдельно рассматривают стрелочные зоны, места осмотра и направления взгляда работников.
В разделе ригельных светильников СОЮЗ можно сравнить исполнения серии. Для другого сезонного ракурса посмотрите зимний проект освещения станции, а для более широкого обзора — освещение сортировочной станции РЖД. Эти примеры помогают обсудить схему монтажа, но количество приборов для нового объекта определяется по его собственным размерам.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем освещение ваших путей
Пришлите схему станции, высоту жёстких поперечин и перечень освещаемых зон. Подберём оборудование и направления модулей.
