Освещение промышленного подвала светильниками 36 В

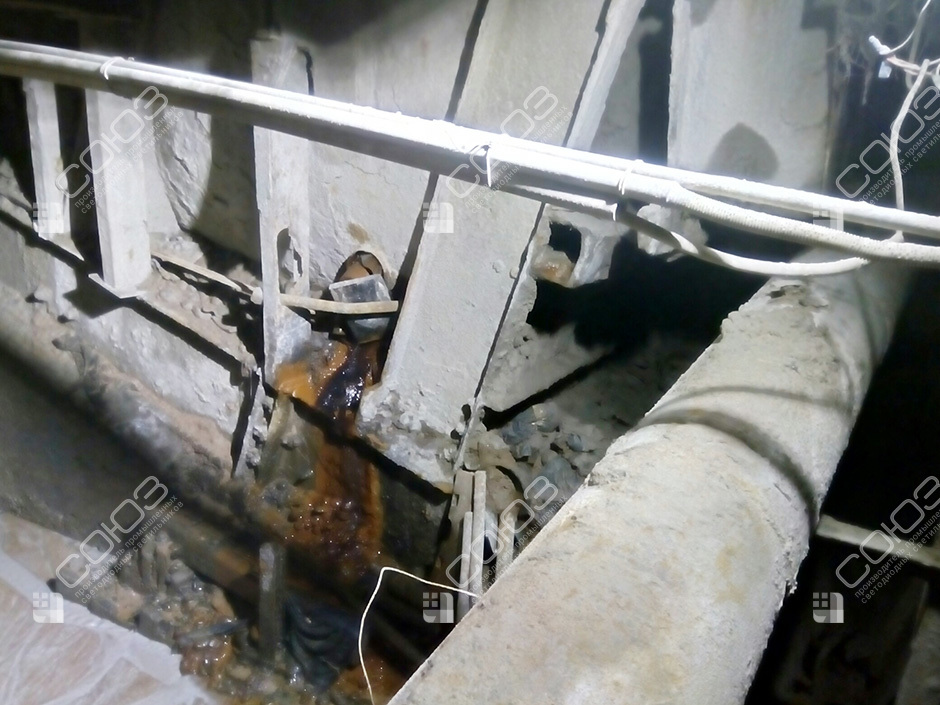

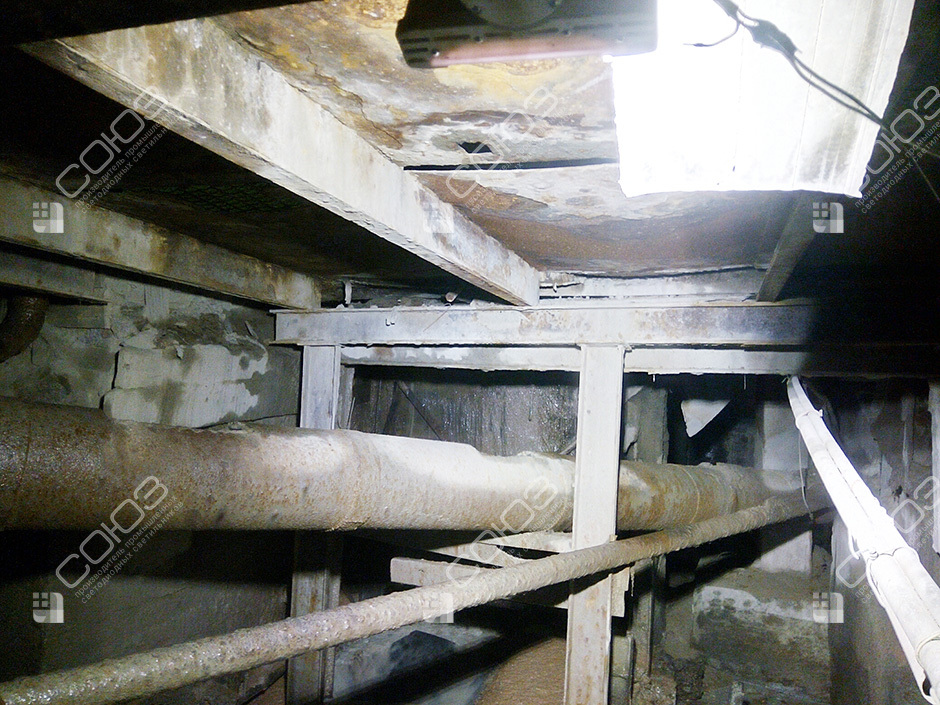

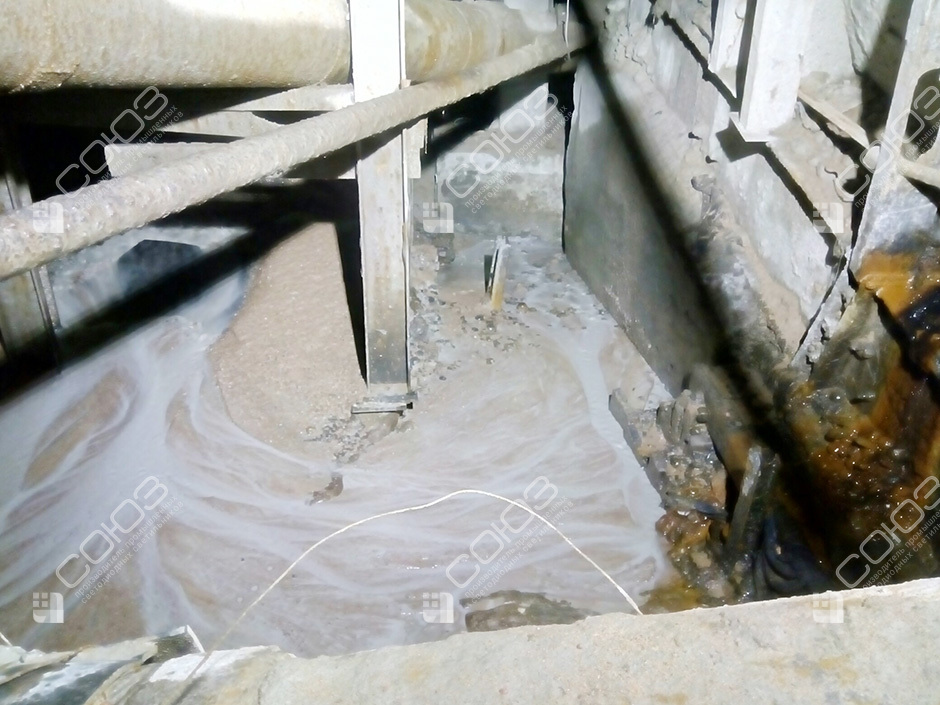

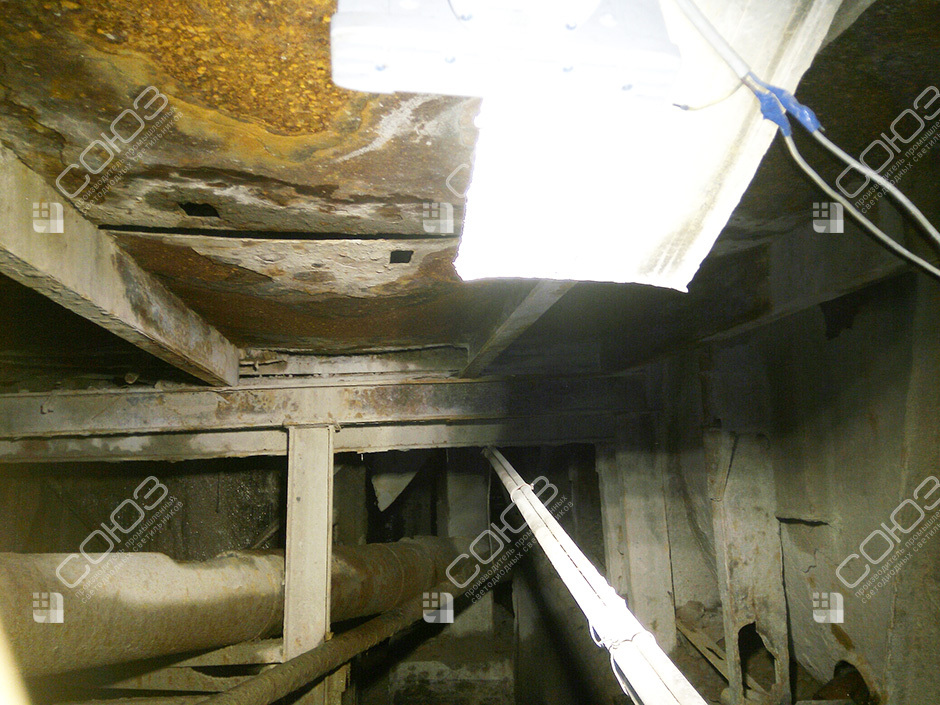

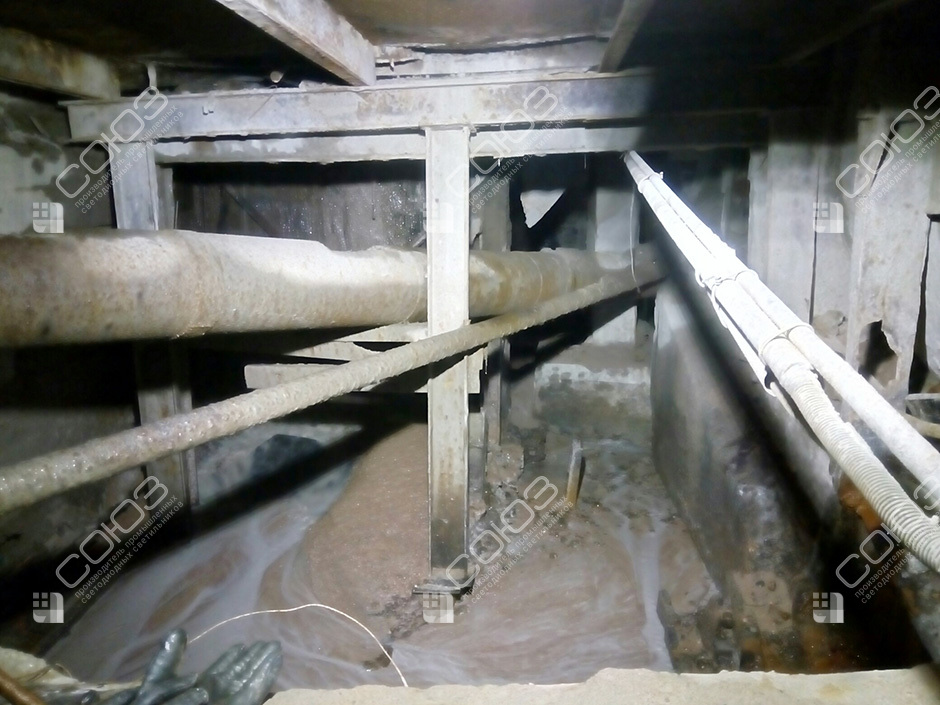

В промышленном подвале установлены СОЮЗ 23-20/1-67 мощностью 20 Вт на 36 В AC. Семь фотографий показывают крепление под перекрытием и освещение пространства среди балок, труб и оборудования.
Проект реализован на светильниках:
Решение на объекте
Освещение подвала с плотными коммуникациями

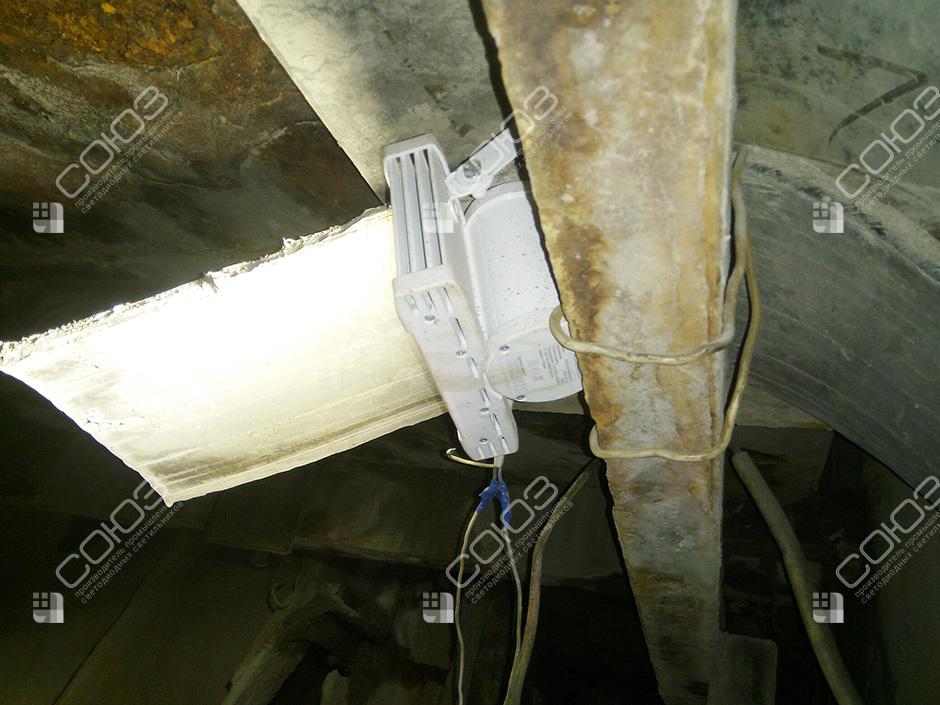

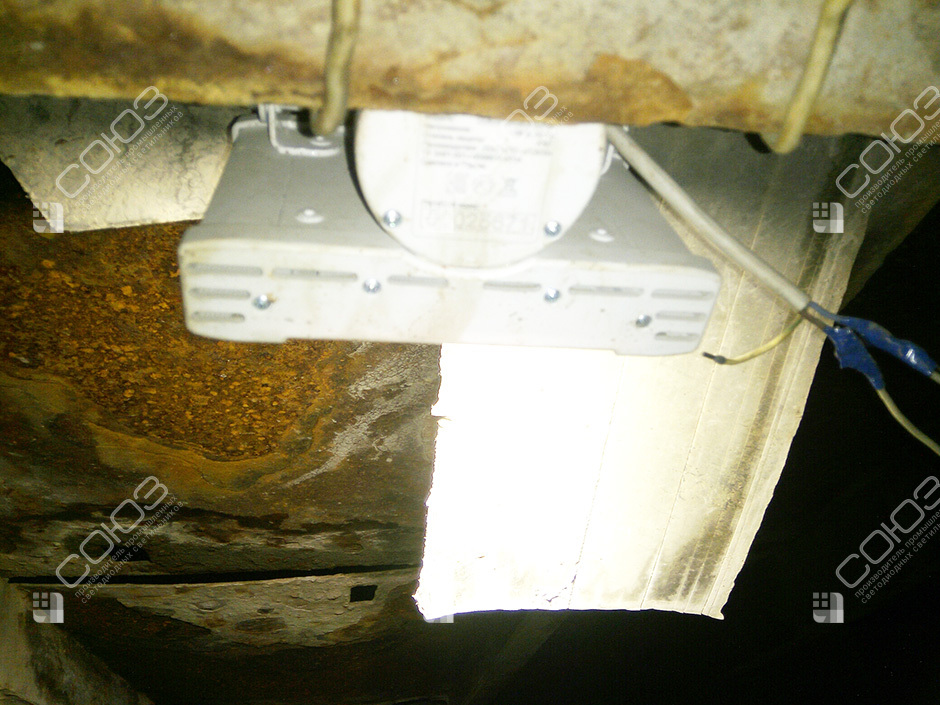

В техническом подвале высоту для установки ограничивают балки и трубы. На крупном плане видно, как компактный светильник размещён рядом с металлической конструкцией и направлен в свободное пространство. Это позволяет подвести свет к проходу, который трудно осветить из одной центральной точки помещения.
Для похожего подвала важно разделить освещение маршрута и мест осмотра. Человеку нужно видеть пол и препятствия перед собой, а возле оборудования — соединения и рабочие органы. Эти поверхности могут находиться по разные стороны трубы. Поворот корпуса помогает настроить направление, но не отменяет необходимости выбрать правильное место. Если препятствие полностью закрывает участок, следует рассмотреть дополнительную точку, а не рассчитывать только на отражённый свет от стены.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три вопроса перед монтажом в подвале
Габариты прохода
Корпус и кронштейн располагают вне места, где человек может задеть их головой или инструментом. Доступ к существующим коммуникациям сохраняют.
Состояние основания
Крепление выбирают по реальному материалу и состоянию конструкции. Рыхлая кладка, коррозия или тонкий лист требуют отдельной оценки монтажного узла.
Влажность и обслуживание
Защита корпуса IP67 полезна во влажной технической зоне. Вводы, кабельные соединения и условия очистки экрана тоже учитывают в проекте.
Планирование света для технического подвала
На плане покажите вход, лестницу, повороты проходов и оборудование. Запишите высоту до наиболее низких коммуникаций и места, где приходится выполнять обслуживание. Полезны снимки вдоль маршрута в обе стороны: одна и та же балка по-разному закрывает свет в зависимости от положения наблюдателя.
Выбор оборудования начните с исполнений на 36 В, низковольтного каталога и компактных светодиодных прожекторов. Для сравнения посмотрите другой подвал фабрики и нижний технологический горизонт. Эти объекты помогают оценить варианты размещения рядом с конструкциями. Окончательная схема должна учитывать вашу геометрию, влажность и доступ для замены приборов, а не повторять число светильников на фотографиях.
Материалы для расчёта и эксплуатации
По странице нормы освещённости уточняют требования к конкретным работам в подвале. IES-файлы используют в расчётной модели с учётом препятствий. Раздел про кривые силы света объясняет, почему широкий поток может быть удобен на небольшом расстоянии, но не устраняет тень за крупной трубой.
Перед заказом изучите маркировку СОЮЗ и технический паспорт: здесь используется исполнение 36 В переменного тока, с рабочим диапазоном 32–42 В. Номинальное напряжение само по себе не описывает всю систему питания. Укажите источник, длину линий и условия подключения. Если присутствуют агрессивные вещества, их состав сообщают отдельно — степень IP не подтверждает химическую стойкость ко всем средам.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Поможем осветить проходы и оборудование подвала
Отправьте схему подвала, высоту коммуникаций и фотографии проблемных участков. Подберём расположение низковольтных светильников с учётом доступа и рабочих задач.
