Освещение подвального помещения светильниками СОЮЗ 36 В

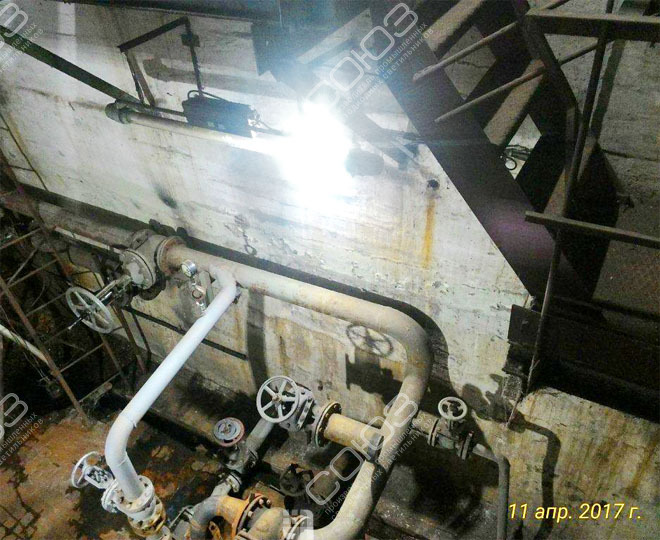

В подвальном помещении применены СОЮЗ 23-20/1-67 на 36 В AC. Фотографии показывают установку компактных светильников под низким перекрытием рядом с балками и инженерными коммуникациями.
Проект реализован на светильниках:
Решение на объекте
Местный свет под низкими перекрытиями

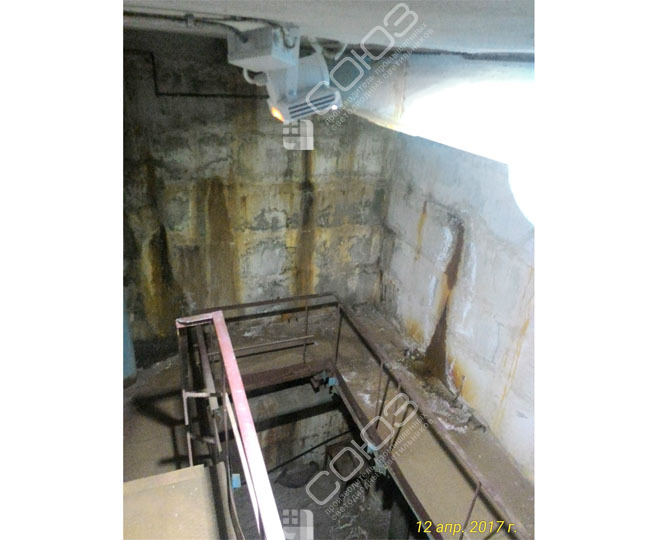

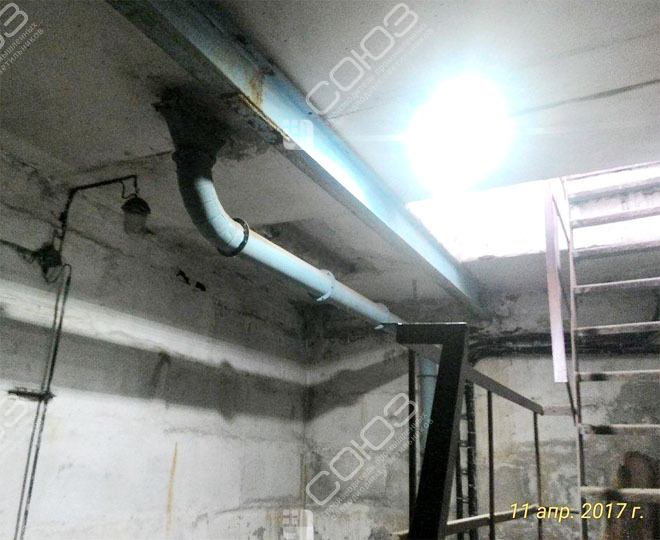

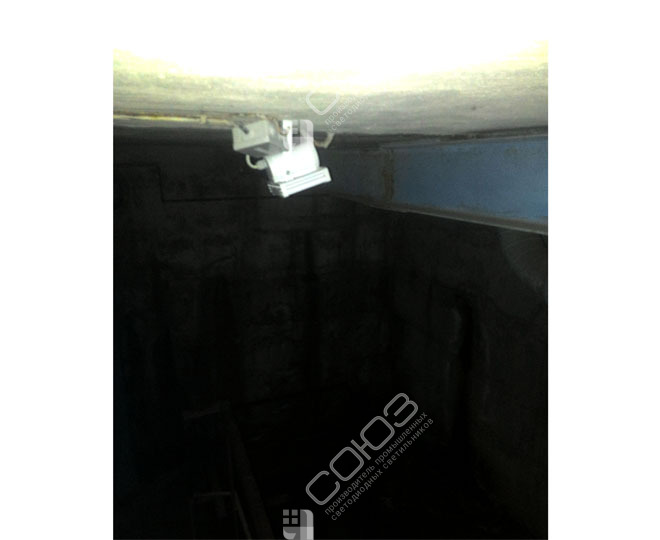

На первом снимке светильник закреплён под перекрытием рядом с горизонтальной балкой. В таком подвальном пространстве высота ограничена, а конструкции и коммуникации перекрывают свет на отдельных участках. Задача состоит в том, чтобы сделать видимыми проход и обслуживаемое оборудование, сохранив свободное место для человека.
Компактная модель 20 Вт позволяет приблизить источник к нужной зоне. Поворот корпуса помогает выбрать направление, когда установка строго вниз не даёт света на стену или узел. При этом размещение под потолком не гарантирует освещение всего подвала: за балкой, трубой или опорой может оставаться тень. Для похожего объекта маршрут осмотра рассматривают последовательно, проверяя каждый поворот и место остановки сотрудника.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

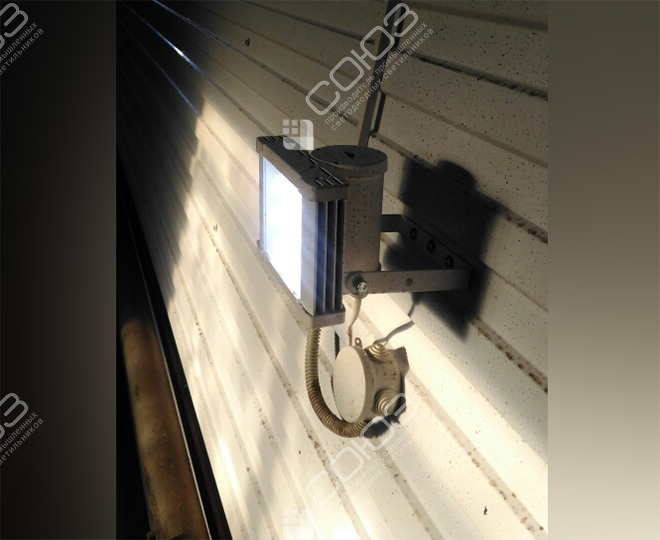

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три особенности подвального размещения
Низкий проход
Корпус и кабель не должны уменьшать полезную высоту в месте движения. Основание выбирают так, чтобы прибор оставался доступным и не мешал обслуживанию коммуникаций.
Балка как препятствие
Направление света проверяют по обе стороны конструкции. Если балка полностью закрывает участок, требуется изменить положение источника или предусмотреть дополнительную точку.
Состояние поверхностей
Влажные стены и тёмная отделка по-разному отражают поток. При подборе используют фотографии реального помещения, а не расчёт с условно светлыми поверхностями.
Подбор света для технического подвала
Откройте светильники на 36 В, низковольтные исполнения и промышленные светильники. Для подбора нужны размеры помещения, высоты балок и схема проходов. Отдельно обозначьте узлы, которые осматривают или обслуживают, и доступные основания для крепления.
Разные способы размещения можно сопоставить с освещением подвала и подвальным уровнем фабрики. Эти проекты помогают обратить внимание на тени от опор и оборудования. Пришлите снимки с уровня глаз человека, включая узкие места. Если часть помещения освещается только на время обслуживания, укажите это отдельно: режим использования влияет на выбор стационарного или переносного решения.
Электрическое исполнение и проверка рабочих маршрутов
По технический паспорт и маркировку СОЮЗ проверьте рабочий диапазон 32–42 В AC. Номинал 36 В относится к переменному току; внешне похожие версии постоянного тока требуют другого питания. Источник и кабельную линию предусматривают с учётом длины маршрута, влажности и доступа к соединениям.
Раздел нормы освещённости помогает определить требования к проходам и обслуживаемым участкам. IES-файлы дают данные для расчёта, а кривые силы света объясняют широкий угол 120°. В расчёт включают балки, колонны и крупные коммуникации: именно они определяют тёмные зоны. IP67 характеризует защиту корпуса от пыли и воды, но не заменяет оценку среды и качества соединений. После монтажа полезно пройти весь маршрут осмотра, проверить ступени и повороты, затем оценить видимость оборудования из тех позиций, которые действительно используются при работе.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение вашего подвального помещения
Отправьте план проходов, фотографии балок и коммуникаций, сведения о сети 36 В. Поможем определить расположение светильников для движения и обслуживания оборудования.
