Освещение стенда для плит и ригелей светильниками с КСС Ш

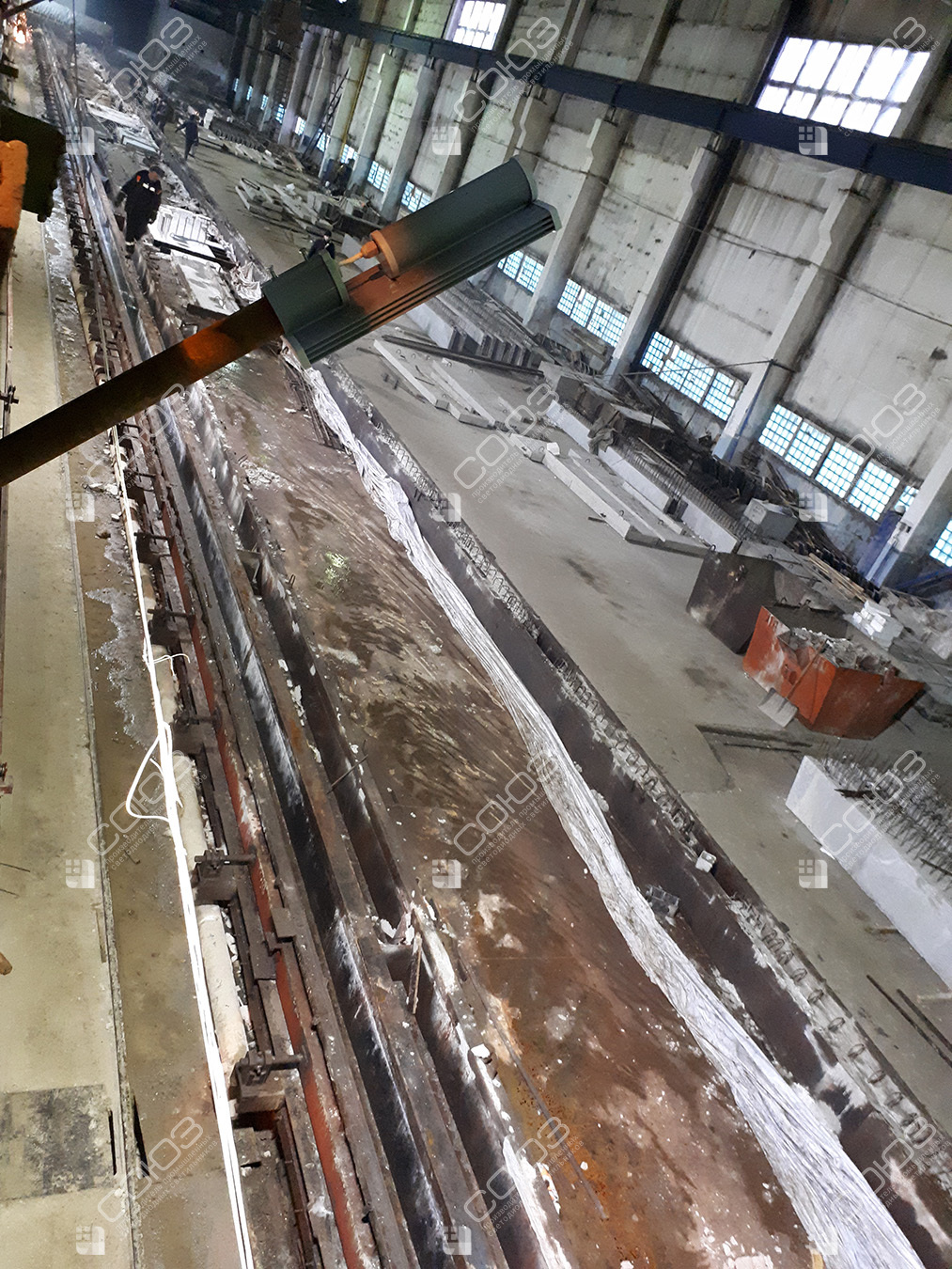

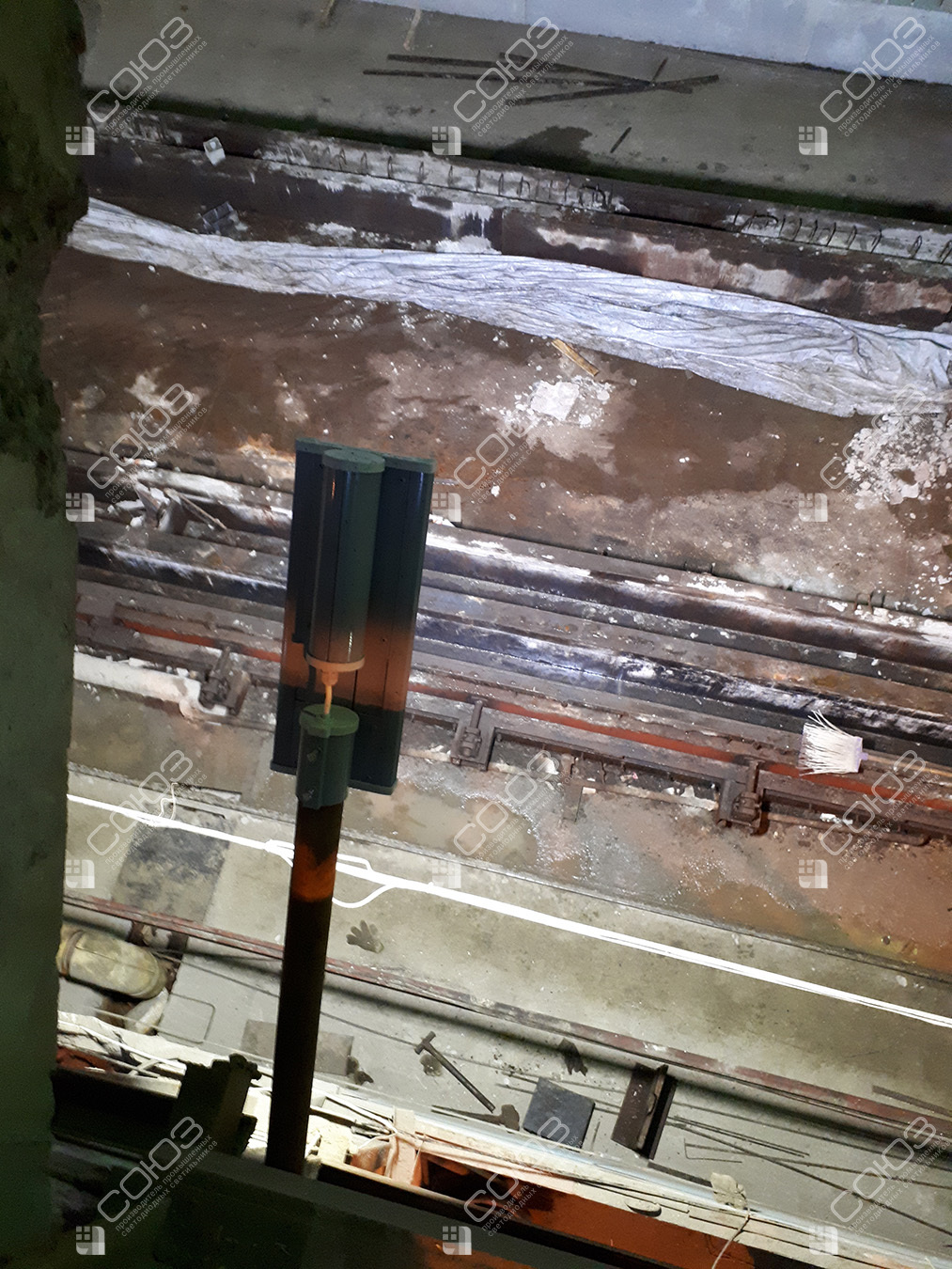

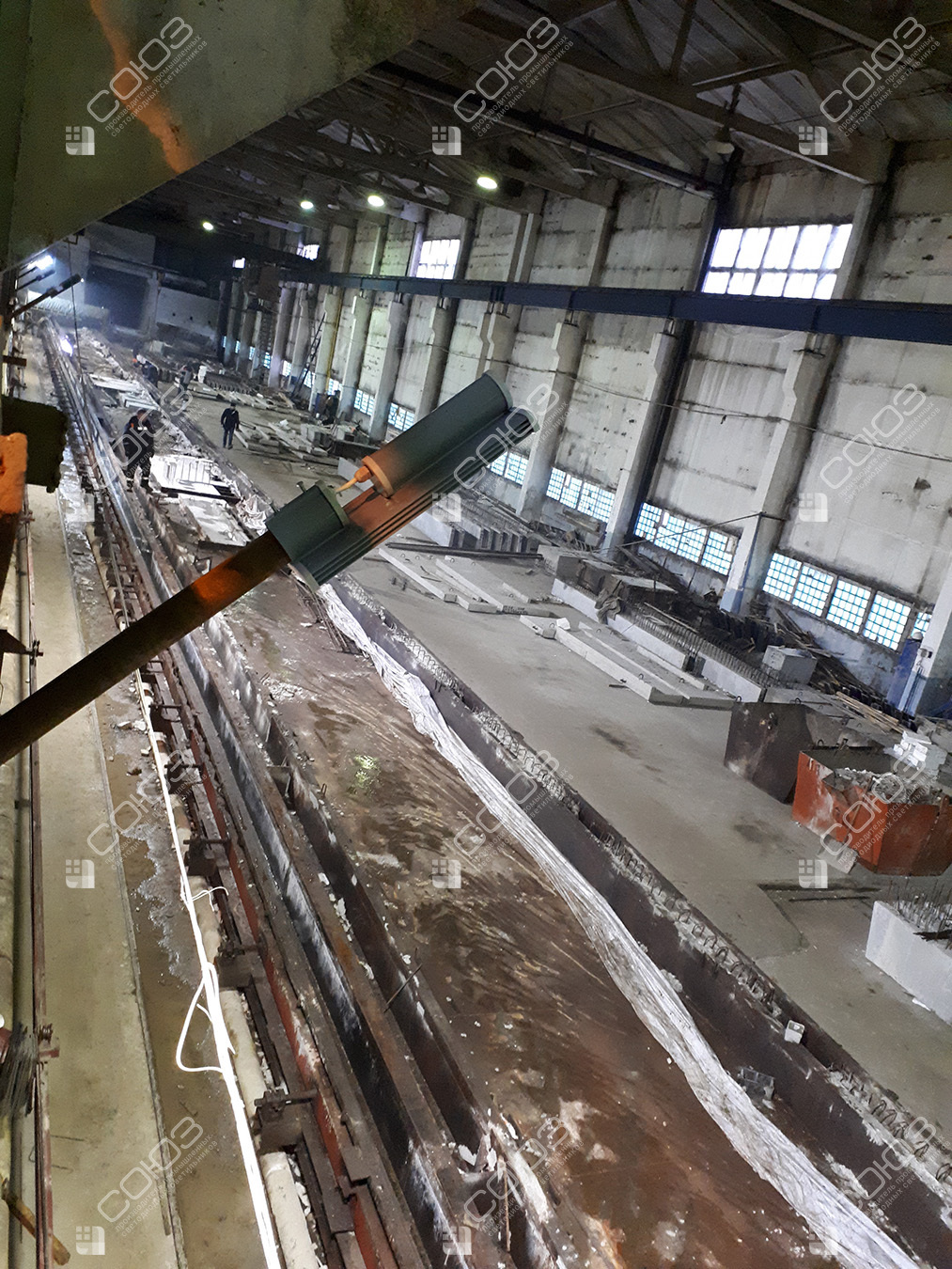

Стенд для плит и ригелей освещён СОЮЗ 22-100/4-67 с КСС Ш 135° × 65°. Четыре фотографии показывают ряд консольных приборов вдоль протяжённой производственной зоны.
Проект реализован на светильниках:
Решение на объекте
Вытянутое распределение вдоль стенда

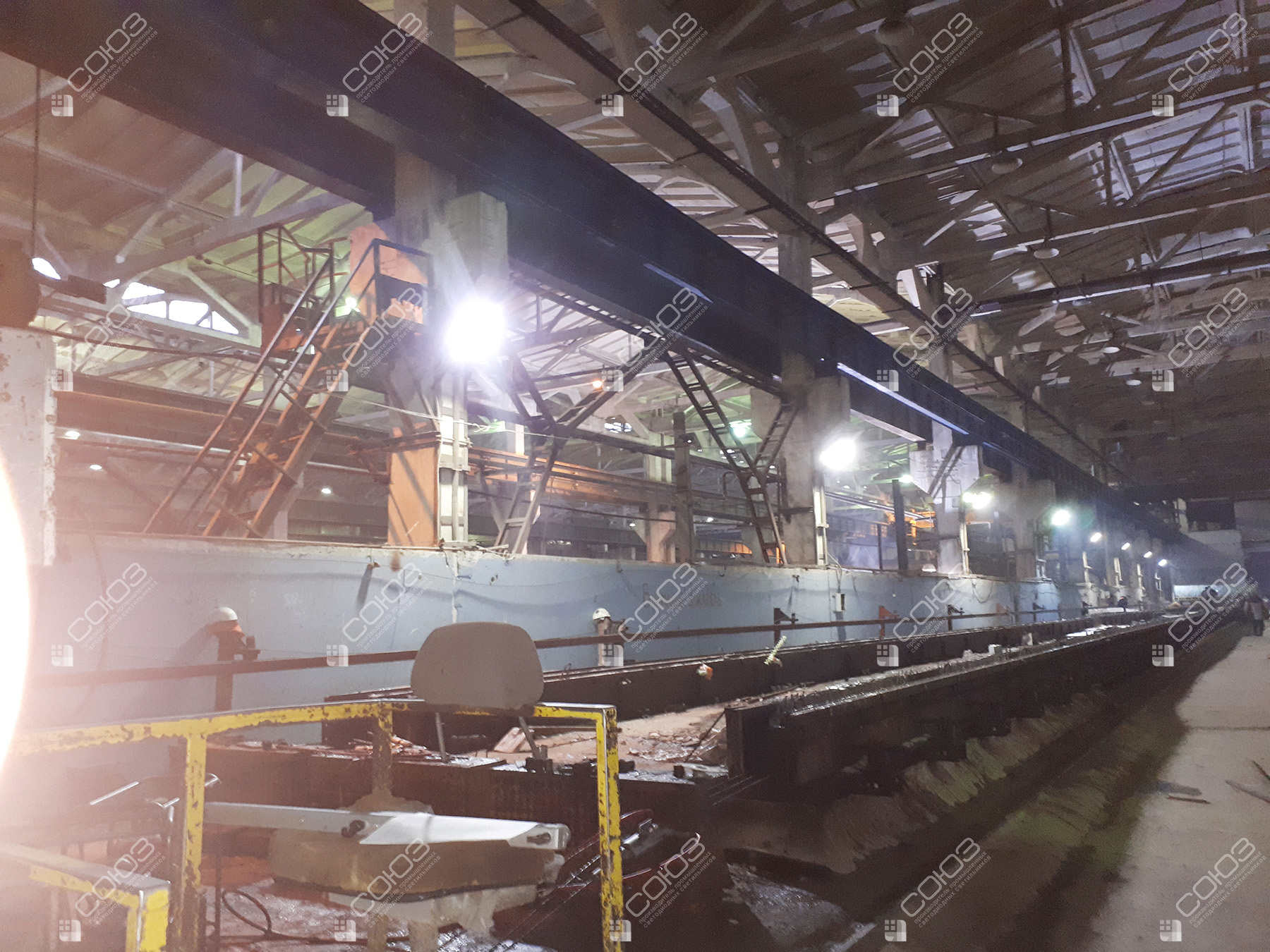

На фотографии виден длинный стенд, вдоль которого расположены рабочие конструкции, лестницы и световые точки. Для такой геометрии важно направить поток по рабочей полосе, а не распределить его одинаково во все стороны. В проекте применена консольная модель с линзами и разными углами в двух плоскостях.
КСС Ш формирует вытянутое световое поле. Большая ось соответствует углу 135°, меньшая — 65°, поэтому ориентация корпуса влияет на то, совпадёт ли освещённая область с направлением стенда. При подборе аналогичного решения сначала определяют рабочие поверхности и положение сотрудников по длине. Только после этого выбирают шаг источников и высоту, учитывая тени от бортов и конструкций.
Ориентацию прибора стоит обозначить на монтажной схеме: это позволит сохранить нужное направление вытянутого распределения при обслуживании и замене.
Оборудование проекта
СОЮЗ 22-100/4-67
Линзы LedLink формируют широкую КСС Ш. Консольное крепление на трубу диаметром 45–60 мм. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что даёт оптика с разными углами
Свет вдоль рабочей полосы
Вытянутая форма помогает согласовать распределение с геометрией стенда. При установке проверяют ориентацию большой оси, а не только наклон корпуса вниз.
100 Вт и 15 131 лм
Это параметры исполнения /4. Его поток отличается от версии /1 с углом 120°, поэтому значения и фотометрические файлы нельзя подменять между моделями.
Монтаж на консоль
Крепление рассчитано на трубу диаметром 45–60 мм. Размещение ряда согласуют с рабочими площадками, лестницами и доступом к технологическому оборудованию.
Как выбрать расстановку для плит и ригелей
Передайте длину и ширину стенда, высоты бортов и точек монтажа. Отметьте места осмотра, подготовки и обслуживания, а также положение изделий в процессе работы. Для длинной зоны полезно отдельно проверить начало, середину и конец: равный шаг не гарантирует одинаковых условий у крайних точек.
Сравните консольные модели, решения для цехов и промышленный каталог. Посмотрите освещение стенда 48 × 6 м с углом 120° и применение вытянутой КСС Ш во дворе. Первый пример близок по геометрии производства, второй показывает форму распределения. Их нельзя переносить на стенд без расчёта: рабочие расстояния и препятствия различаются.
Как не перепутать две плоскости КСС Ш
Материал про кривые силы света помогает разобраться в форме распределения. Для модели /4 используйте её IES-файлы; нормы освещённости определяйте по операциям на стенде. В расчёт включают борта, изделия и выступающие элементы, чтобы проверить свет на рабочих поверхностях и в проходах рядом.
Перед заказом сверьте маркировку СОЮЗ и технический паспорт. В спецификации важно сохранить индекс /4 и консольное крепление. При настройке направления полезно записать ориентацию корпуса относительно стенда: после обслуживания прибор должен возвращаться к рассчитанному световому полю.
