Освещение участка сварки промышленным светильником 210 Вт

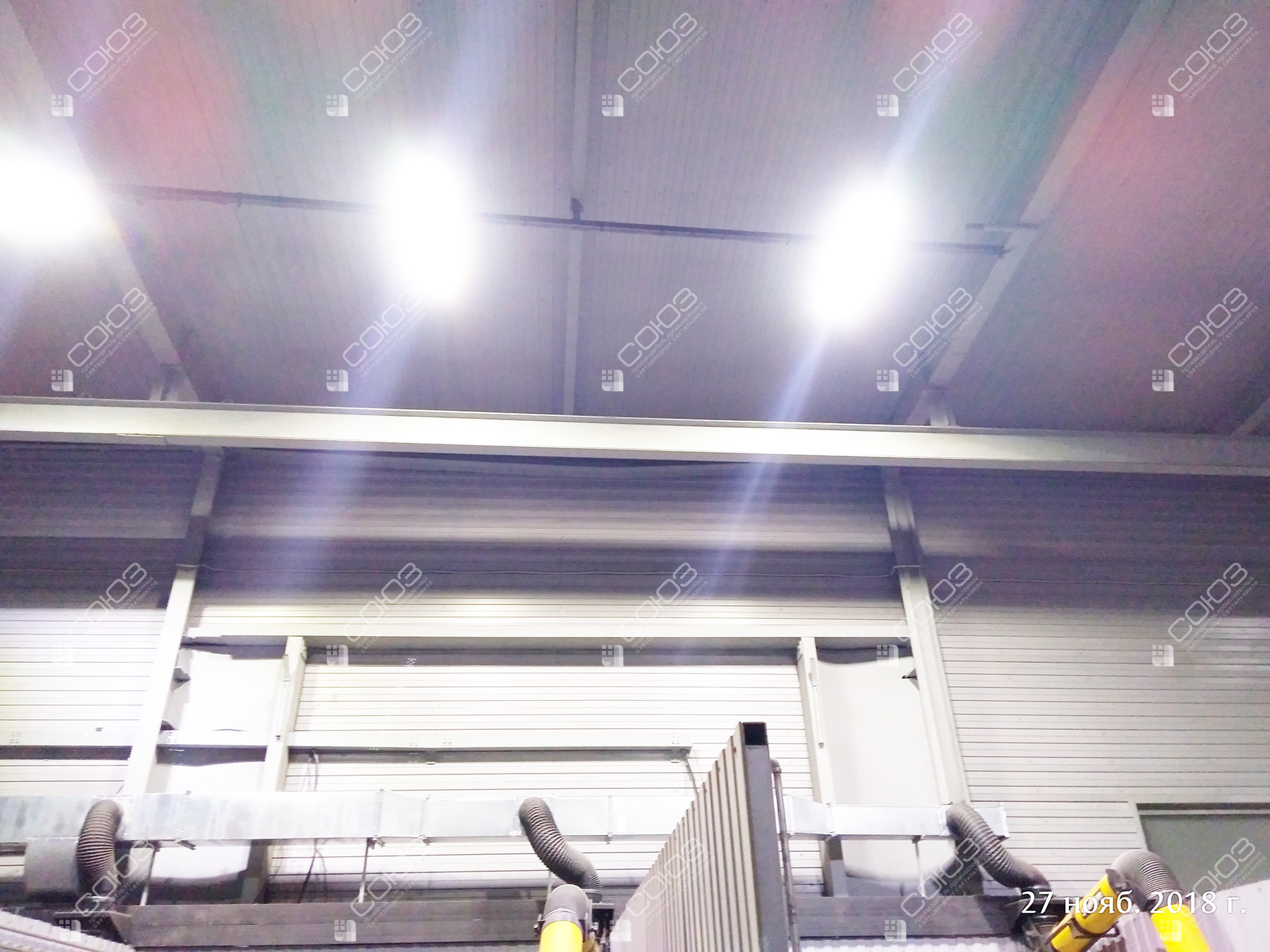

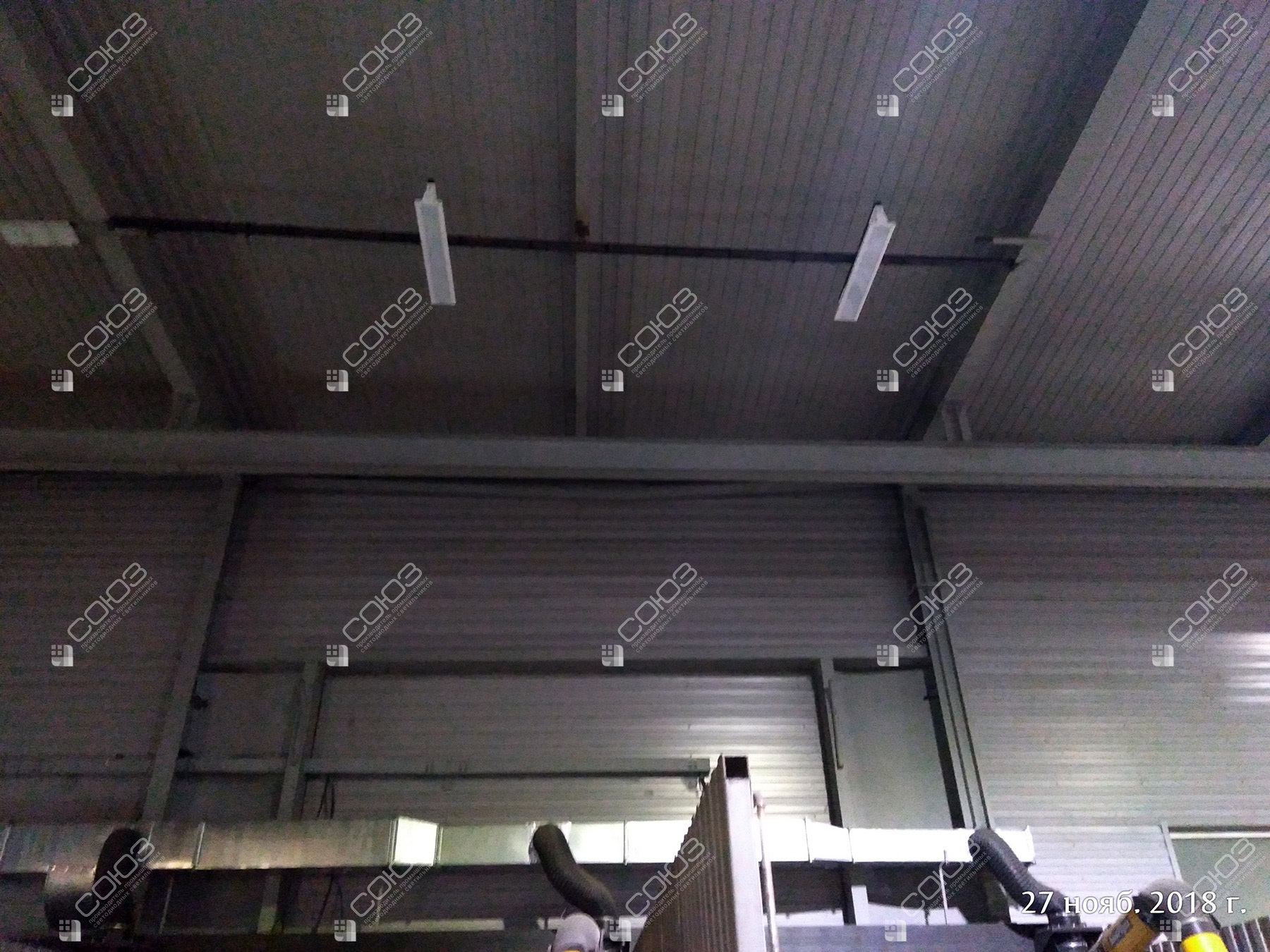

На сварочном участке используется промышленный СОЮЗ 24-210/1-67 мощностью 210 Вт. Пять фотографий показывают размещение общего света над производственной зоной с металлическими конструкциями и оборудованием.
Проект реализован на светильниках:
Решение на объекте
Общий свет над сварочными постами и заготовками

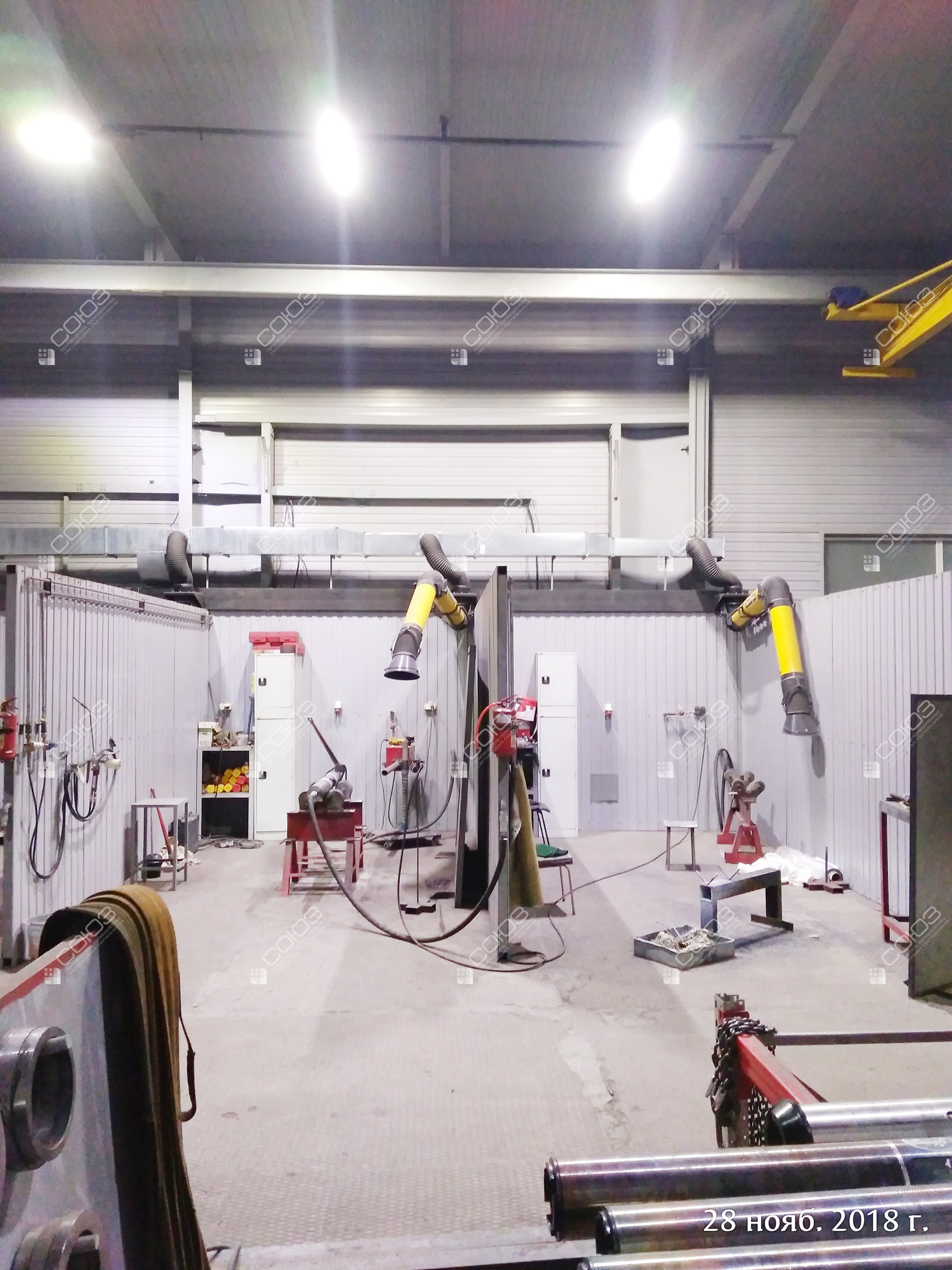

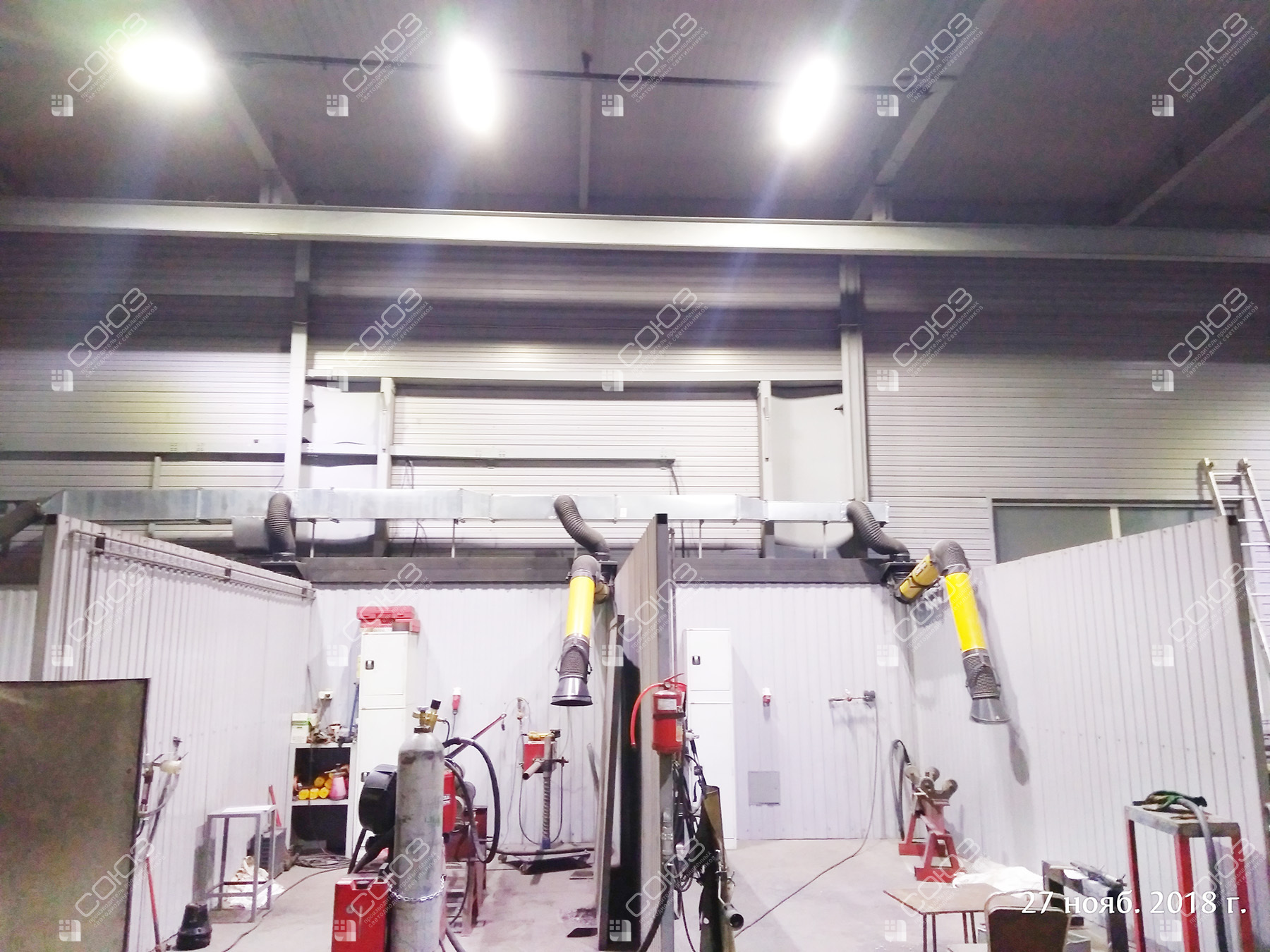

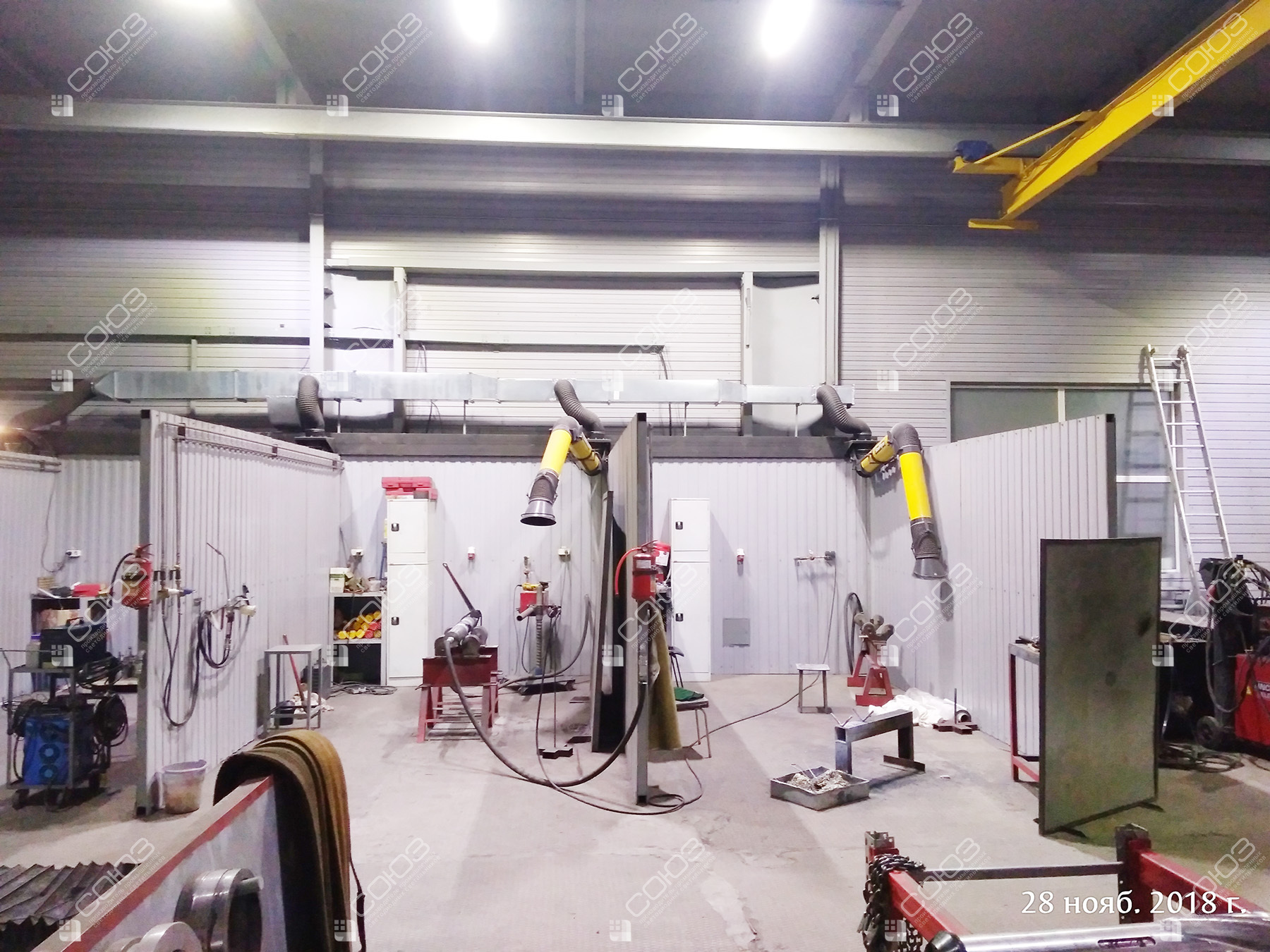

На участке сварки СОЮЗ 24-210/1-67 освещает посты, заготовки и проходы. Пять фотографий показывают оборудование и расположение светильника.
При подборе учитывают тени от деталей и оснастки во время подготовки, сварки и контроля соединений. Для закрытых от верхнего света зон предусматривают местные источники.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение участка сварки
Задайте размеры помещения или участка сварки — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Потолочное крепление к горизонтальной поверхности или подвес; поворот на скобах ±30°. Светодиоды без вторичных линз, алюминиевый корпус, экран из оптического поликарбоната, защита IP67.
Особенности решения
Поток 32 814 лм
Модель мощностью 210 Вт даёт широкий поток под углом 120°. Количество и высоту светильников определяют по рабочей плоскости, геометрии постов и расположению оборудования.
Потолок или подвес
Крепление 24-й серии предназначено для горизонтальной поверхности либо подвеса. Регулировка ±30° помогает согласовать положение корпуса с освещаемой областью в допустимых пределах.
Удобство обслуживания
При расстановке учитывают вытяжные устройства, коммуникации и перемещение конструкций. Доступ к светильнику для проверки и очистки предусматривают без помех основной работе участка.
Как рассчитать освещение сварочного участка
Передайте план помещения, высоту монтажа и размеры типовых изделий. Отметьте рабочие посты, проходы, экраны и затеняющие конструкции. Отдельно опишите подготовительные и контрольные операции: для них может потребоваться иное направление, чем для общего света. При оценке результата рассматривают рабочие места с установленной оснасткой и заготовками.
Изучите накладные промышленные модели, решения для цехов и прожекторы для локальных зон. Сравните местный свет на сварочном участке и освещение сварочных работ при строительстве танкера. В этих примерах различаются питание и способ подведения света. Для нового объекта параметры выбирают по его условиям, а направление проверяют после монтажа. Освещение участка не подменяет предусмотренную технологией защиту от сварочной дуги.
Полезные материалы для вашего проекта
Требования к освещённости
Выберите нормы освещённости по назначению зоны и выполняемой работе.
Оптика и моделирование
Изучите кривые силы света и используйте IES-файлы для расчёта выбранной модели.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту.
Производство и поддержка
Подробнее: производство НПО «СОЮЗ» и условия пятилетней гарантии. Для заявки укажите исполнение, питание и крепление.
Рассчитаем освещение сварочного участка
Пришлите план цеха, высоту установки и фотографии рабочих постов. Подберём мощность, расстановку и дополнительные местные точки под задачи производства.
